Abarth 124 Spider 2018 Instrukcja obsługi (in Polish)

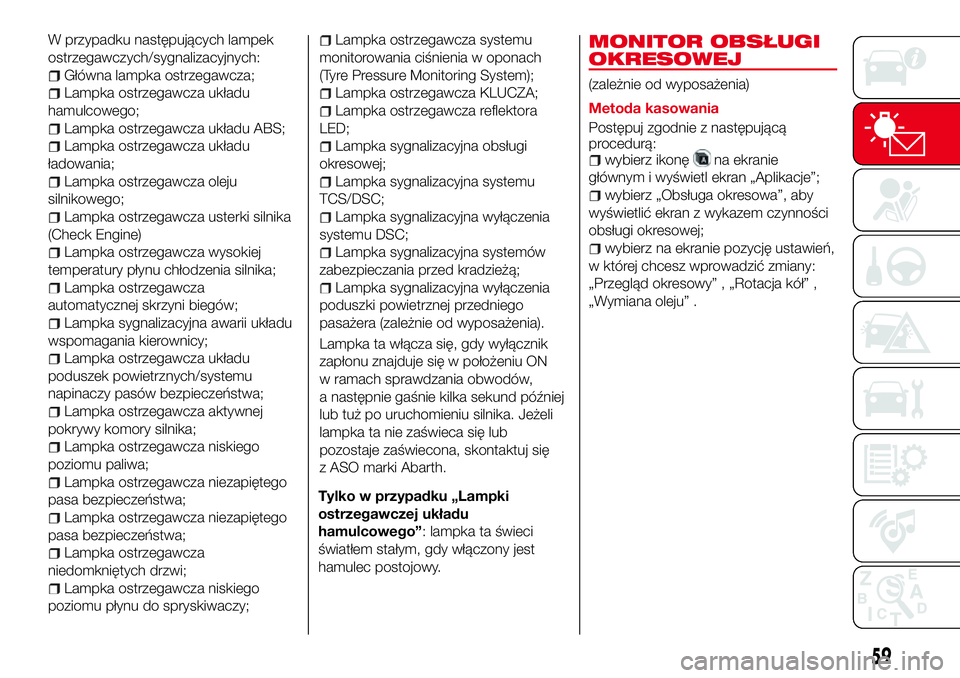

W przypadku następujących lampek
ostrzegawczych/sygnalizacyjnych:
Główna lampka ostrzegawcza;
Lampka ostrzegawcza układu
hamulcowego;
Lampka ostrzegawcza układu ABS;
Lampka ostrzegawcza układu
ładowania;
Lampka ostrzegawcza oleju
silnikowego;
Lampka ostrzegawcza usterki silnika
(Check Engine)
Lampka ostrzegawcza wysokiej
temperatury płynu chłodzenia silnika;
Lampka ostrzegawcza
automatycznej skrzyni biegów;
Lampka sygnalizacyjna awarii układu
wspomagania kierownicy;
Lampka ostrzegawcza układu
poduszek powietrznych/systemu
napinaczy pasów bezpieczeństwa;
Lampka ostrzegawcza aktywnej
pokrywy komory silnika;
Lampka ostrzegawcza niskiego
poziomu paliwa;
Lampka ostrzegawcza niezapiętego
pasa bezpieczeństwa;
Lampka ostrzegawcza niezapiętego
pasa bezpieczeństwa;
Lampka ostrzegawcza
niedomkniętych drzwi;
Lampka ostrzegawcza niskiego
poziomu płynu do spryskiwaczy;
Lampka ostrzegawcza systemu
monitorowania ciśnienia w oponach
(Tyre Pressure Monitoring System);
Lampka ostrzegawcza KLUCZA;
Lampka ostrzegawcza reflektora
LED;
Lampka sygnalizacyjna obsługi
okresowej;
Lampka sygnalizacyjna systemu
TCS/DSC;
Lampka sygnalizacyjna wyłączenia
systemu DSC;
Lampka sygnalizacyjna systemów
zabezpieczania przed kradzieżą;
Lampka sygnalizacyjna wyłączenia
poduszki powietrznej przedniego
pasażera (zależnie od wyposażenia).
Lampka ta włącza się, gdy wyłącznik
zapłonu znajduje się w położeniu ON
w ramach sprawdzania obwodów,
a następnie gaśnie kilka sekund później
lub tuż po uruchomieniu silnika. Jeżeli
lampka ta nie zaświeca się lub
pozostaje zaświecona, skontaktuj się
z ASO marki Abarth.
Tylko w przypadku „Lampki
ostrzegawczej układu
hamulcowego”: lampka ta świeci
światłem stałym, gdy włączony jest
hamulec postojowy.
59
MONITOR OBSŁUGI
OKRESOWEJ
(zależnie od wyposażenia)
Metoda kasowania
Postępuj zgodnie z następującą
procedurą:
wybierz ikonęna ekranie
głównym i wyświetl ekran „Aplikacje”;
wybierz „Obsługa okresowa”, aby
wyświetlić ekran z wykazem czynności
obsługi okresowej;
wybierz na ekranie pozycję ustawień,
w której chcesz wprowadzić zmiany:
„Przegląd okresowy” , „Rotacja kół” ,
„Wymiana oleju” .

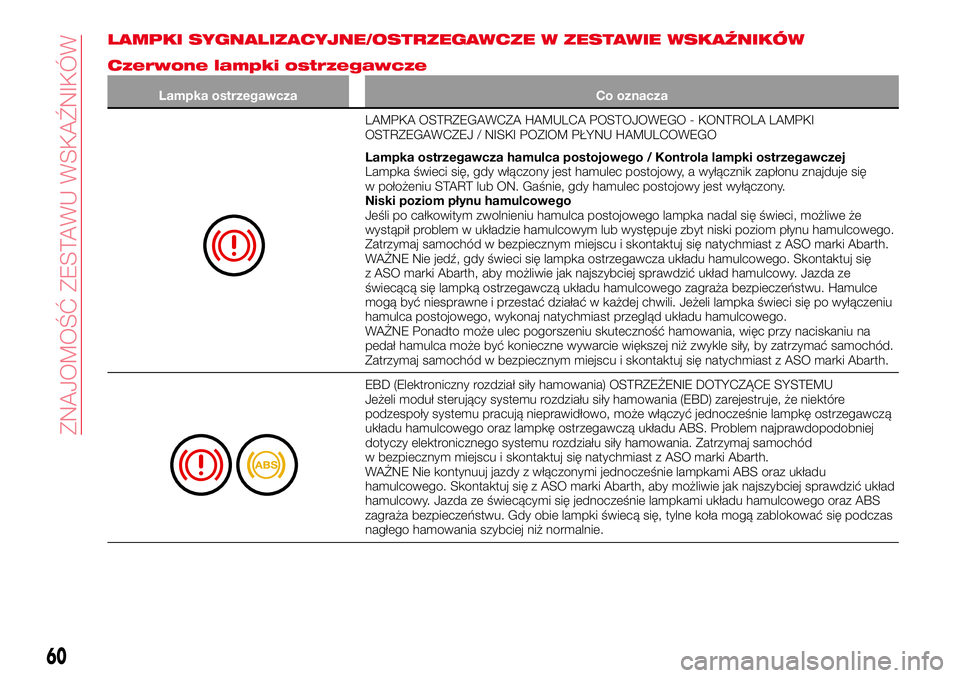

LAMPKI SYGNALIZACYJNE/OSTRZEGAWCZE W ZESTAWIE WSKAŹNIKÓW
Czerwone lampki ostrzegawcze
Lampka ostrzegawcza Co oznacza
LAMPKA OSTRZEGAWCZA HAMULCA POSTOJOWEGO - KONTROLA LAMPKI
OSTRZEGAWCZEJ / NISKI POZIOM PŁYNU HAMULCOWEGO
Lampka ostrzegawcza hamulca postojowego / Kontrola lampki ostrzegawczej
Lampka świeci się, gdy włączony jest hamulec postojowy, a wyłącznik zapłonu znajduje się
w położeniu START lub ON. Gaśnie, gdy hamulec postojowy jest wyłączony.
Niski poziom płynu hamulcowego
Jeśli po całkowitym zwolnieniu hamulca postojowego lampka nadal się świeci, możliwe że
wystąpił problem w układzie hamulcowym lub występuje zbyt niski poziom płynu hamulcowego.
Zatrzymaj samochód w bezpiecznym miejscu i skontaktuj się natychmiast z ASO marki Abarth.
WAŻNE Nie jedź, gdy świeci się lampka ostrzegawcza układu hamulcowego. Skontaktuj się
z ASO marki Abarth, aby możliwie jak najszybciej sprawdzić układ hamulcowy. Jazda ze
świecącą się lampką ostrzegawczą układu hamulcowego zagraża bezpieczeństwu. Hamulce
mogą być niesprawne i przestać działać w każdej chwili. Jeżeli lampka świeci się po wyłączeniu
hamulca postojowego, wykonaj natychmiast przegląd układu hamulcowego.
WAŻNE Ponadto może ulec pogorszeniu skuteczność hamowania, więc przy naciskaniu na
pedał hamulca może być konieczne wywarcie większej niż zwykle siły, by zatrzymać samochód.
Zatrzymaj samochód w bezpiecznym miejscu i skontaktuj się natychmiast z ASO marki Abarth.
EBD (Elektroniczny rozdział siły hamowania) OSTRZEŻENIE DOTYCZĄCE SYSTEMU
Jeżeli moduł sterujący systemu rozdziału siły hamowania (EBD) zarejestruje, że niektóre
podzespoły systemu pracują nieprawidłowo, może włączyć jednocześnie lampkę ostrzegawczą
układu hamulcowego oraz lampkę ostrzegawczą układu ABS. Problem najprawdopodobniej
dotyczy elektronicznego systemu rozdziału siły hamowania. Zatrzymaj samochód
w bezpiecznym miejscu i skontaktuj się natychmiast z ASO marki Abarth.
WAŻNE Nie kontynuuj jazdy z włączonymi jednocześnie lampkami ABS oraz układu
hamulcowego. Skontaktuj się z ASO marki Abarth, aby możliwie jak najszybciej sprawdzić układ
hamulcowy. Jazda ze świecącymi się jednocześnie lampkami układu hamulcowego oraz ABS
zagraża bezpieczeństwu. Gdy obie lampki świecą się, tylne koła mogą zablokować się podczas
nagłego hamowania szybciej niż normalnie.
60
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

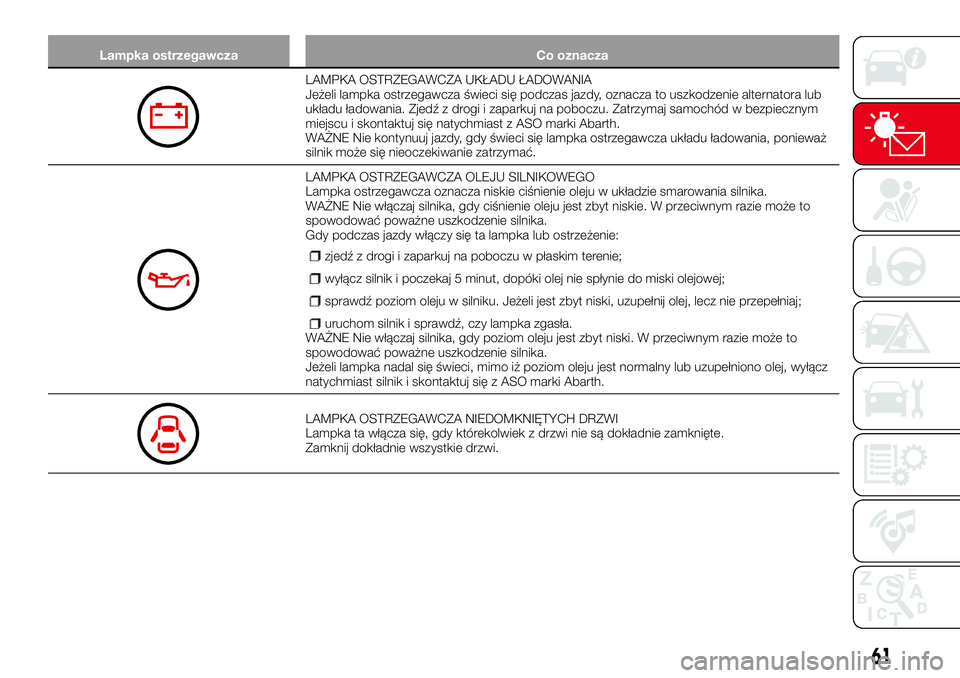

Lampka ostrzegawcza Co oznacza
LAMPKA OSTRZEGAWCZA UKŁADU ŁADOWANIA
Jeżeli lampka ostrzegawcza świeci się podczas jazdy, oznacza to uszkodzenie alternatora lub
układu ładowania. Zjedź z drogi i zaparkuj na poboczu. Zatrzymaj samochód w bezpiecznym
miejscu i skontaktuj się natychmiast z ASO marki Abarth.
WAŻNE Nie kontynuuj jazdy, gdy świeci się lampka ostrzegawcza układu ładowania, ponieważ
silnik może się nieoczekiwanie zatrzymać.
LAMPKA OSTRZEGAWCZA OLEJU SILNIKOWEGO
Lampka ostrzegawcza oznacza niskie ciśnienie oleju w układzie smarowania silnika.
WAŻNE Nie włączaj silnika, gdy ciśnienie oleju jest zbyt niskie. W przeciwnym razie może to
spowodować poważne uszkodzenie silnika.
Gdy podczas jazdy włączy się ta lampka lub ostrzeżenie:
zjedź z drogi i zaparkuj na poboczu w płaskim terenie;
wyłącz silnik i poczekaj 5 minut, dopóki olej nie spłynie do miski olejowej;
sprawdź poziom oleju w silniku. Jeżeli jest zbyt niski, uzupełnij olej, lecz nie przepełniaj;
uruchom silnik i sprawdź, czy lampka zgasła.WAŻNE Nie włączaj silnika, gdy poziom oleju jest zbyt niski. W przeciwnym razie może to
spowodować poważne uszkodzenie silnika.
Jeżeli lampka nadal się świeci, mimo iż poziom oleju jest normalny lub uzupełniono olej, wyłącz
natychmiast silnik i skontaktuj się z ASO marki Abarth.
LAMPKA OSTRZEGAWCZA NIEDOMKNIĘTYCH DRZWI
Lampka ta włącza się, gdy którekolwiek z drzwi nie są dokładnie zamknięte.
Zamknij dokładnie wszystkie drzwi.
61

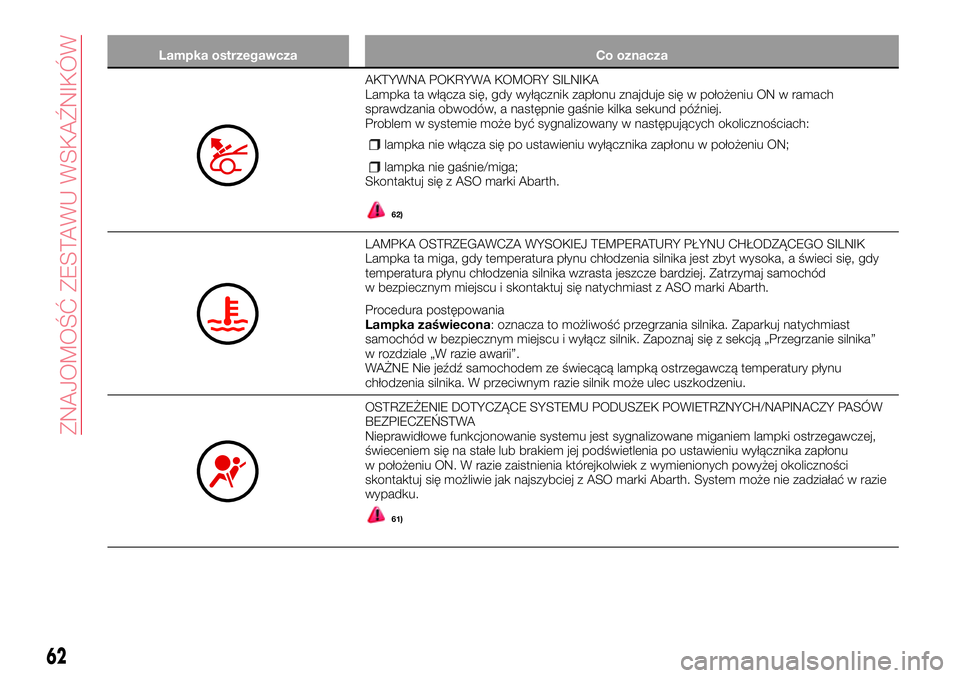

Lampka ostrzegawcza Co oznacza
AKTYWNA POKRYWA KOMORY SILNIKA
Lampka ta włącza się, gdy wyłącznik zapłonu znajduje się w położeniu ON w ramach
sprawdzania obwodów, a następnie gaśnie kilka sekund później.
Problem w systemie może być sygnalizowany w następujących okolicznościach:
lampka nie włącza się po ustawieniu wyłącznika zapłonu w położeniu ON;
lampka nie gaśnie/miga;Skontaktuj się z ASO marki Abarth.
62)
LAMPKA OSTRZEGAWCZA WYSOKIEJ TEMPERATURY PŁYNU CHŁODZĄCEGO SILNIK
Lampka ta miga, gdy temperatura płynu chłodzenia silnika jest zbyt wysoka, a świeci się, gdy
temperatura płynu chłodzenia silnika wzrasta jeszcze bardziej. Zatrzymaj samochód
w bezpiecznym miejscu i skontaktuj się natychmiast z ASO marki Abarth.
Procedura postępowania
Lampka zaświecona: oznacza to możliwość przegrzania silnika. Zaparkuj natychmiast
samochód w bezpiecznym miejscu i wyłącz silnik. Zapoznaj się z sekcją „Przegrzanie silnika”
w rozdziale „W razie awarii”.
WAŻNE Nie jeźdź samochodem ze świecącą lampką ostrzegawczą temperatury płynu
chłodzenia silnika. W przeciwnym razie silnik może ulec uszkodzeniu.
OSTRZEŻENIE DOTYCZĄCE SYSTEMU PODUSZEK POWIETRZNYCH/NAPINACZY PASÓW
BEZPIECZEŃSTWA
Nieprawidłowe funkcjonowanie systemu jest sygnalizowane miganiem lampki ostrzegawczej,
świeceniem się na stałe lub brakiem jej podświetlenia po ustawieniu wyłącznika zapłonu
w położeniu ON. W razie zaistnienia którejkolwiek z wymienionych powyżej okoliczności
skontaktuj się możliwie jak najszybciej z ASO marki Abarth. System może nie zadziałać w razie
wypadku.
61)
62
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

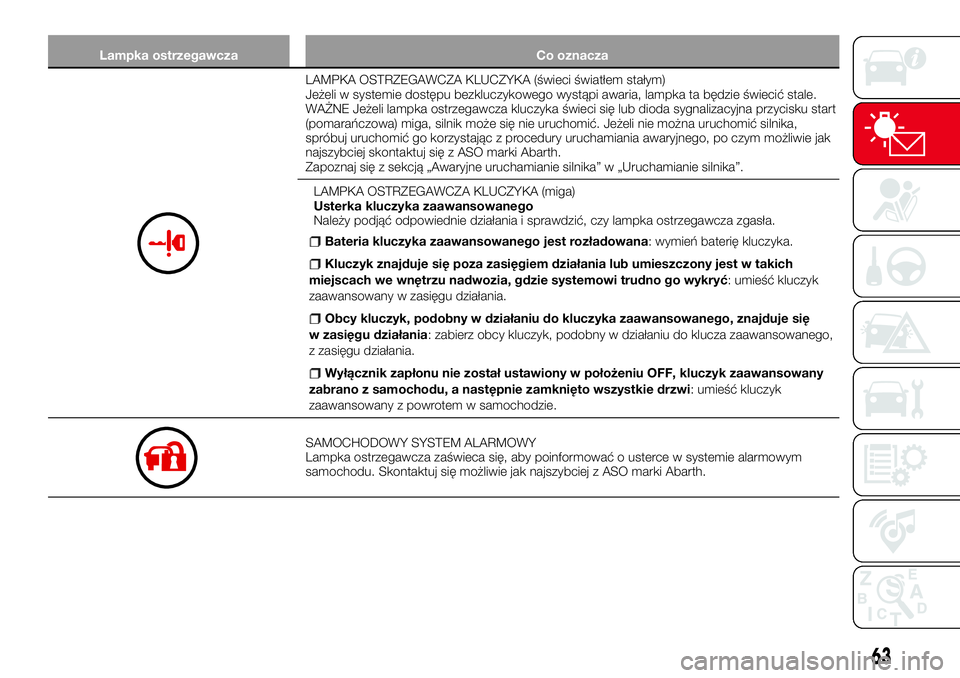

Lampka ostrzegawcza Co oznacza
LAMPKA OSTRZEGAWCZA KLUCZYKA (świeci światłem stałym)
Jeżeli w systemie dostępu bezkluczykowego wystąpi awaria, lampka ta będzie świecić stale.
WAŻNE Jeżeli lampka ostrzegawcza kluczyka świeci się lub dioda sygnalizacyjna przycisku start
(pomarańczowa) miga, silnik może się nie uruchomić. Jeżeli nie można uruchomić silnika,
spróbuj uruchomić go korzystając z procedury uruchamiania awaryjnego, po czym możliwie jak
najszybciej skontaktuj się z ASO marki Abarth.
Zapoznaj się z sekcją „Awaryjne uruchamianie silnika” w „Uruchamianie silnika”.
LAMPKA OSTRZEGAWCZA KLUCZYKA (miga)
Usterka kluczyka zaawansowanego
Należy podjąć odpowiednie działania i sprawdzić, czy lampka ostrzegawcza zgasła.
Bateria kluczyka zaawansowanego jest rozładowana: wymień baterię kluczyka.
Kluczyk znajduje się poza zasięgiem działania lub umieszczony jest w takich
miejscach we wnętrzu nadwozia, gdzie systemowi trudno go wykryć: umieść kluczyk
zaawansowany w zasięgu działania.
Obcy kluczyk, podobny w działaniu do kluczyka zaawansowanego, znajduje się
w zasięgu działania: zabierz obcy kluczyk, podobny w działaniu do klucza zaawansowanego,
z zasięgu działania.
Wyłącznik zapłonu nie został ustawiony w położeniu OFF, kluczyk zaawansowany
zabrano z samochodu, a następnie zamknięto wszystkie drzwi: umieść kluczyk
zaawansowany z powrotem w samochodzie.
SAMOCHODOWY SYSTEM ALARMOWY
Lampka ostrzegawcza zaświeca się, aby poinformować o usterce w systemie alarmowym
samochodu. Skontaktuj się możliwie jak najszybciej z ASO marki Abarth.
63

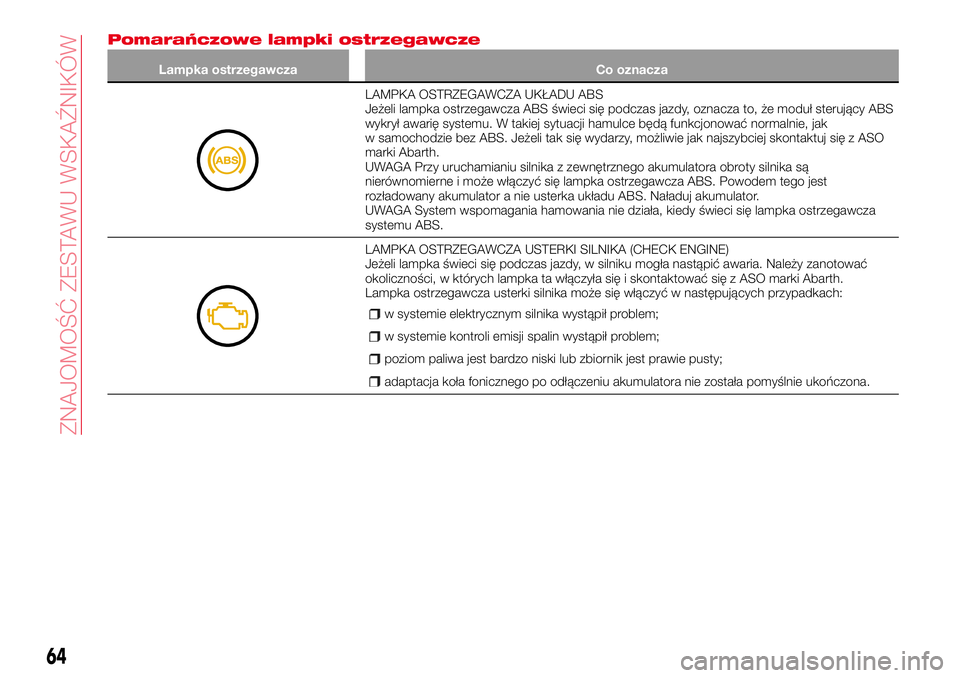

Pomarańczowe lampki ostrzegawcze
Lampka ostrzegawcza Co oznacza
LAMPKA OSTRZEGAWCZA UKŁADU ABS
Jeżeli lampka ostrzegawcza ABS świeci się podczas jazdy, oznacza to, że moduł sterujący ABS
wykrył awarię systemu. W takiej sytuacji hamulce będą funkcjonować normalnie, jak
w samochodzie bez ABS. Jeżeli tak się wydarzy, możliwie jak najszybciej skontaktuj się z ASO
marki Abarth.
UWAGA Przy uruchamianiu silnika z zewnętrznego akumulatora obroty silnika są
nierównomierne i może włączyć się lampka ostrzegawcza ABS. Powodem tego jest
rozładowany akumulator a nie usterka układu ABS. Naładuj akumulator.
UWAGA System wspomagania hamowania nie działa, kiedy świeci się lampka ostrzegawcza
systemu ABS.
LAMPKA OSTRZEGAWCZA USTERKI SILNIKA (CHECK ENGINE)
Jeżeli lampka świeci się podczas jazdy, w silniku mogła nastąpić awaria. Należy zanotować
okoliczności, w których lampka ta włączyła się i skontaktować się z ASO marki Abarth.
Lampka ostrzegawcza usterki silnika może się włączyć w następujących przypadkach:
w systemie elektrycznym silnika wystąpił problem;
w systemie kontroli emisji spalin wystąpił problem;
poziom paliwa jest bardzo niski lub zbiornik jest prawie pusty;
adaptacja koła fonicznego po odłączeniu akumulatora nie została pomyślnie ukończona.
64
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

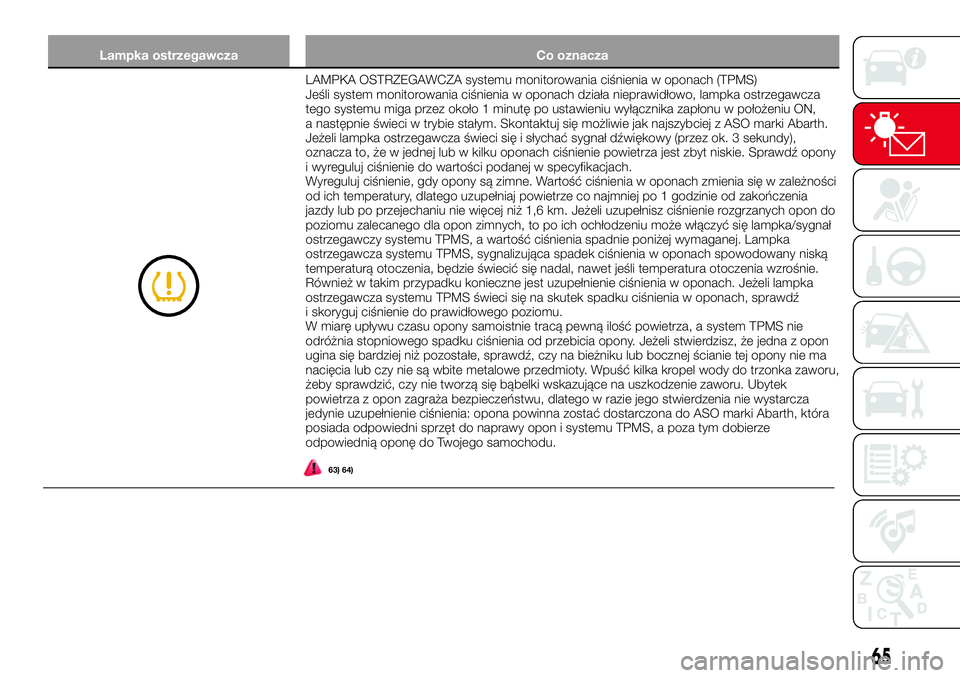

Lampka ostrzegawcza Co oznacza
LAMPKA OSTRZEGAWCZA systemu monitorowania ciśnienia w oponach (TPMS)
Jeśli system monitorowania ciśnienia w oponach działa nieprawidłowo, lampka ostrzegawcza
tego systemu miga przez około 1 minutę po ustawieniu wyłącznika zapłonu w położeniu ON,
a następnie świeci w trybie stałym. Skontaktuj się możliwie jak najszybciej z ASO marki Abarth.
Jeżeli lampka ostrzegawcza świeci się i słychać sygnał dźwiękowy (przez ok. 3 sekundy),
oznacza to, że w jednej lub w kilku oponach ciśnienie powietrza jest zbyt niskie. Sprawdź opony
i wyreguluj ciśnienie do wartości podanej w specyfikacjach.
Wyreguluj ciśnienie, gdy opony są zimne. Wartość ciśnienia w oponach zmienia się w zależności
od ich temperatury, dlatego uzupełniaj powietrze co najmniej po 1 godzinie od zakończenia
jazdy lub po przejechaniu nie więcej niż 1,6 km. Jeżeli uzupełnisz ciśnienie rozgrzanych opon do
poziomu zalecanego dla opon zimnych, to po ich ochłodzeniu może włączyć się lampka/sygnał
ostrzegawczy systemu TPMS, a wartość ciśnienia spadnie poniżej wymaganej. Lampka
ostrzegawcza systemu TPMS, sygnalizująca spadek ciśnienia w oponach spowodowany niską
temperaturą otoczenia, będzie świecić się nadal, nawet jeśli temperatura otoczenia wzrośnie.
Również w takim przypadku konieczne jest uzupełnienie ciśnienia w oponach. Jeżeli lampka
ostrzegawcza systemu TPMS świeci się na skutek spadku ciśnienia w oponach, sprawdź
i skoryguj ciśnienie do prawidłowego poziomu.
W miarę upływu czasu opony samoistnie tracą pewną ilość powietrza, a system TPMS nie
odróżnia stopniowego spadku ciśnienia od przebicia opony. Jeżeli stwierdzisz, że jedna z opon
ugina się bardziej niż pozostałe, sprawdź, czy na bieżniku lub bocznej ścianie tej opony nie ma
nacięcia lub czy nie są wbite metalowe przedmioty. Wpuść kilka kropel wody do trzonka zaworu,
żeby sprawdzić, czy nie tworzą się bąbelki wskazujące na uszkodzenie zaworu. Ubytek
powietrza z opon zagraża bezpieczeństwu, dlatego w razie jego stwierdzenia nie wystarcza
jedynie uzupełnienie ciśnienia: opona powinna zostać dostarczona do ASO marki Abarth, która
posiada odpowiedni sprzęt do naprawy opon i systemu TPMS, a poza tym dobierze
odpowiednią oponę do Twojego samochodu.
63) 64)
65

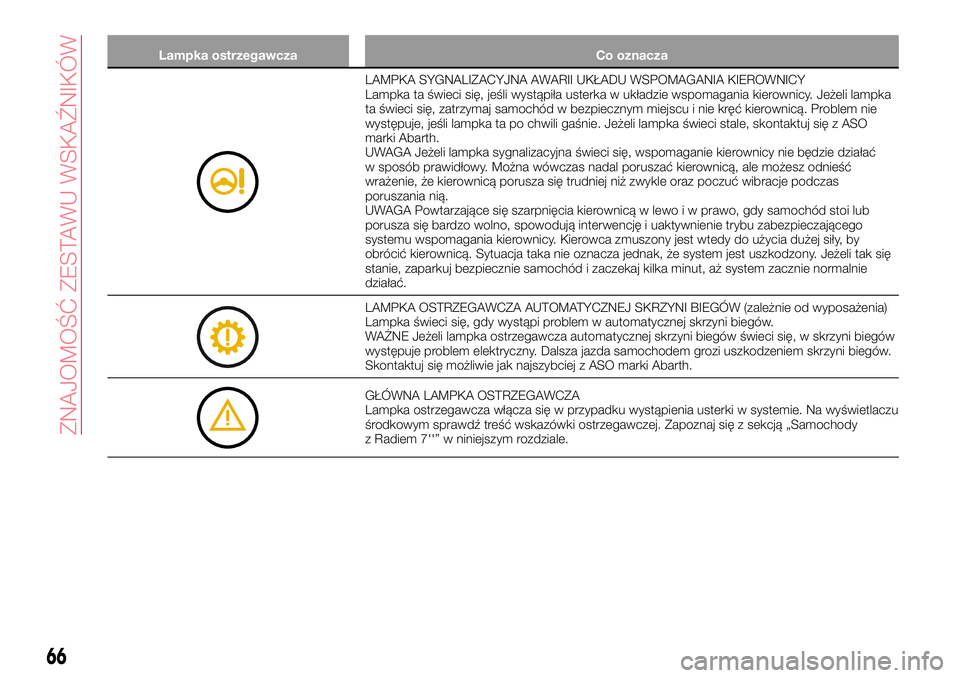

Lampka ostrzegawcza Co oznacza
LAMPKA SYGNALIZACYJNA AWARII UKŁADU WSPOMAGANIA KIEROWNICY
Lampka ta świeci się, jeśli wystąpiła usterka w układzie wspomagania kierownicy. Jeżeli lampka
ta świeci się, zatrzymaj samochód w bezpiecznym miejscu i nie kręć kierownicą. Problem nie
występuje, jeśli lampka ta po chwili gaśnie. Jeżeli lampka świeci stale, skontaktuj się z ASO
marki Abarth.
UWAGA Jeżeli lampka sygnalizacyjna świeci się, wspomaganie kierownicy nie będzie działać
w sposób prawidłowy. Można wówczas nadal poruszać kierownicą, ale możesz odnieść
wrażenie, że kierownicą porusza się trudniej niż zwykle oraz poczuć wibracje podczas
poruszania nią.
UWAGA Powtarzające się szarpnięcia kierownicą w lewo i w prawo, gdy samochód stoi lub
porusza się bardzo wolno, spowodują interwencję i uaktywnienie trybu zabezpieczającego
systemu wspomagania kierownicy. Kierowca zmuszony jest wtedy do użycia dużej siły, by
obrócić kierownicą. Sytuacja taka nie oznacza jednak, że system jest uszkodzony. Jeżeli tak się
stanie, zaparkuj bezpiecznie samochód i zaczekaj kilka minut, aż system zacznie normalnie
działać.
LAMPKA OSTRZEGAWCZA AUTOMATYCZNEJ SKRZYNI BIEGÓW (zależnie od wyposażenia)
Lampka świeci się, gdy wystąpi problem w automatycznej skrzyni biegów.
WAŻNE Jeżeli lampka ostrzegawcza automatycznej skrzyni biegów świeci się, w skrzyni biegów
występuje problem elektryczny. Dalsza jazda samochodem grozi uszkodzeniem skrzyni biegów.
Skontaktuj się możliwie jak najszybciej z ASO marki Abarth.
GŁÓWNA LAMPKA OSTRZEGAWCZA
Lampka ostrzegawcza włącza się w przypadku wystąpienia usterki w systemie. Na wyświetlaczu
środkowym sprawdź treść wskazówki ostrzegawczej. Zapoznaj się z sekcją „Samochody
z Radiem 7''” w niniejszym rozdziale.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

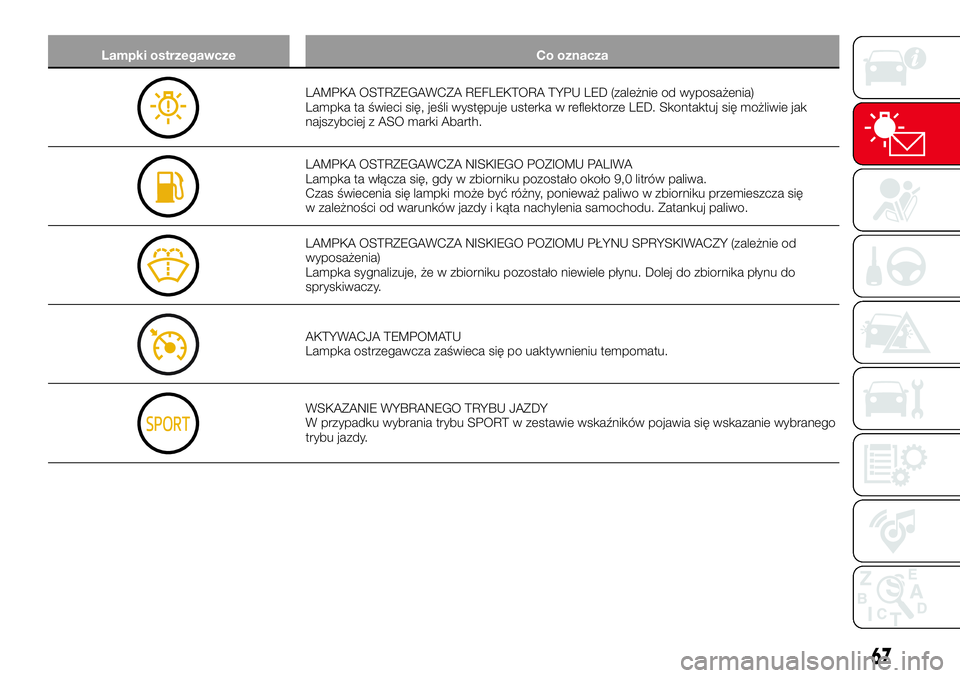

Lampki ostrzegawcze Co oznacza
LAMPKA OSTRZEGAWCZA REFLEKTORA TYPU LED (zależnie od wyposażenia)
Lampka ta świeci się, jeśli występuje usterka w reflektorze LED. Skontaktuj się możliwie jak
najszybciej z ASO marki Abarth.
LAMPKA OSTRZEGAWCZA NISKIEGO POZIOMU PALIWA
Lampka ta włącza się, gdy w zbiorniku pozostało około 9,0 litrów paliwa.
Czas świecenia się lampki może być różny, ponieważ paliwo w zbiorniku przemieszcza się
w zależności od warunków jazdy i kąta nachylenia samochodu. Zatankuj paliwo.
LAMPKA OSTRZEGAWCZA NISKIEGO POZIOMU PŁYNU SPRYSKIWACZY (zależnie od
wyposażenia)
Lampka sygnalizuje, że w zbiorniku pozostało niewiele płynu. Dolej do zbiornika płynu do
spryskiwaczy.
AKTYWACJA TEMPOMATU
Lampka ostrzegawcza zaświeca się po uaktywnieniu tempomatu.
WSKAZANIE WYBRANEGO TRYBU JAZDY
W przypadku wybrania trybu SPORT w zestawie wskaźników pojawia się wskazanie wybranego
trybu jazdy.
67

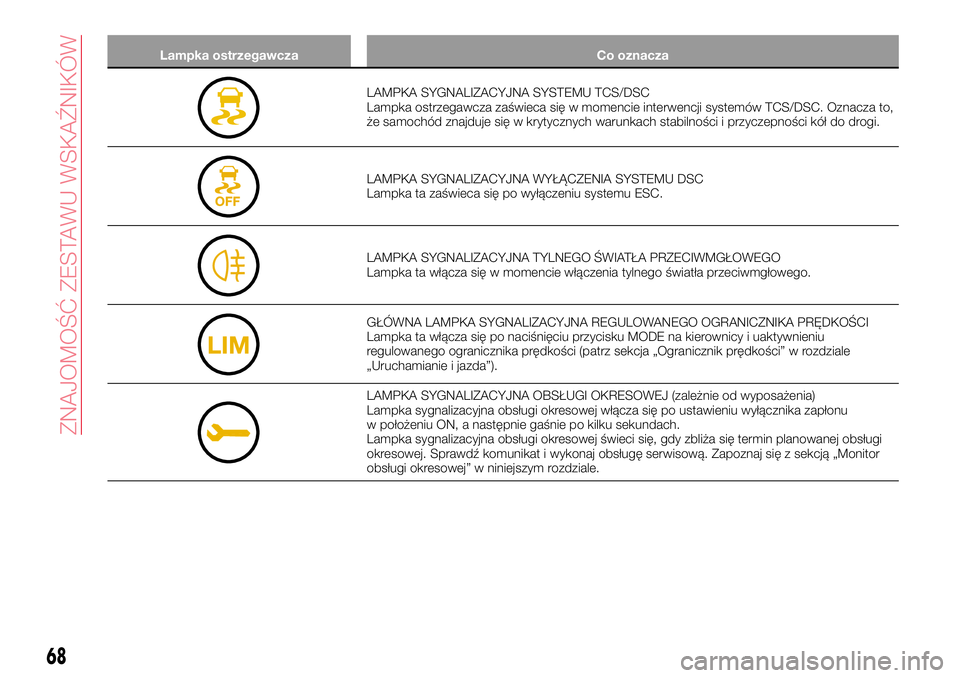

Lampka ostrzegawcza Co oznacza
LAMPKA SYGNALIZACYJNA SYSTEMU TCS/DSC
Lampka ostrzegawcza zaświeca się w momencie interwencji systemów TCS/DSC. Oznacza to,
że samochód znajduje się w krytycznych warunkach stabilności i przyczepności kół do drogi.
LAMPKA SYGNALIZACYJNA WYŁĄCZENIA SYSTEMU DSC
Lampka ta zaświeca się po wyłączeniu systemu ESC.
LAMPKA SYGNALIZACYJNA TYLNEGO ŚWIATŁA PRZECIWMGŁOWEGO
Lampka ta włącza się w momencie włączenia tylnego światła przeciwmgłowego.
GŁÓWNA LAMPKA SYGNALIZACYJNA REGULOWANEGO OGRANICZNIKA PRĘDKOŚCI
Lampka ta włącza się po naciśnięciu przycisku MODE na kierownicy i uaktywnieniu
regulowanego ogranicznika prędkości (patrz sekcja „Ogranicznik prędkości” w rozdziale
„Uruchamianie i jazda”).
LAMPKA SYGNALIZACYJNA OBSŁUGI OKRESOWEJ (zależnie od wyposażenia)
Lampka sygnalizacyjna obsługi okresowej włącza się po ustawieniu wyłącznika zapłonu
w położeniu ON, a następnie gaśnie po kilku sekundach.
Lampka sygnalizacyjna obsługi okresowej świeci się, gdy zbliża się termin planowanej obsługi
okresowej. Sprawdź komunikat i wykonaj obsługę serwisową. Zapoznaj się z sekcją „Monitor
obsługi okresowej” w niniejszym rozdziale.
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
