Page 13 of 236

INTERRUPTOR DE
IGNIÇÃO
POSIÇÕES DO BOTÃO
START/STOP
O sistema só funciona quando a chave
está dentro do alcance operacional.
De cada vez que o botão Start/Stop
fig.3épressionado, a ignição muda
por ordem de OFF, ACC e ON. Premir
novamente o botão Start/Stop de ON
desliga a ignição.
Nota
O motor ligar premindo o botão
Start/Stop com o pedal da embraiagem
pisado (transmissão manual) ou o pedal
do travão (transmissão automática).
Para comutar a posição da ignição,
prima o botão Start/Stop sem pisar o
pedal.
Não deixe a ignição ligada em ON
quando o motor não estiver ligado.
Caso contrário, a bateria pode ficar
sem carga. Se a bateria for deixada em
ACC (para transmissão automática, a
alavanca seletora está na posição P e a
ignição está em ACC), a ignição
desliga-se automaticamente após
cerca de 25 minutos.
OFF
A alimentação de corrente para os dis-
positivos elétricos desliga-seealuz
indicadora do botão Start/Stop (amber)
também se desliga. Nesta posição, o
volante está bloqueado.
Volante bloqueado
Se a luz indicadora do botão Start/Stop
(verde) estiver a piscar e for emitido um
bipe, isso indica que o volante não está
bloqueado. Para desbloquear o vo-
lante, pressione o botão Start/Stop en-
quanto movimenta o volante para a
esquerda e para a direita.
ACC (Acessório)
Alguns acessórios elétricos são ativa-
dos e a luz indicadora (amber) acende-
-se. Nesta posição, o volante está des-
bloqueado. O sistema de entrada
keyless não funciona enquanto o botão
Start/Stop tiver sido premido para ACC
e as portas não trancam/destrancammesmo se tiverem sido trancadas
manualmente.
ON
Esta é a posição normal de funciona-
mento depois de o motor ter sido li-
gado. A luz indicadora (amber)
apaga-se (a luz indicadora amber
acende-se quando a ignição é comu-
tada para ON e o motor não está li-
gado).
ARRANQUE DO MOTOR
3) 4)
Proceda da seguinte forma:
certifique-se de que tem a chave
consigo;
os ocupantes devem apertar os
respetivos cintos de segurança;
certifique-se de que o travão de
estacionamento está aplicado.
Continue a pressionar o pedal do
travão firmemente até o motor ter
ligado por completo;
Transmissão manual: continue a
pressionar o pedal da embraiagem
firmemente até o motor ter ligado por
completo.Transmissão automática:
coloque o veículo na posição de
estacionamento (P). Se tiver de reiniciar
o motor com o veículo em movimento,
mude para a posição neutra (N);
verifique se a luz indicadora
(verde) no grupo de instrumentos
305010101-L12-001AB
11
Page 14 of 236

fig.4ealuzindicadora do botão
Start/Stop (verde) se acendem;
prima o botão Start/Stop depois de
a luz indicadora
(verde) no grupo
de instrumentos e a luz indicadora do
botão Start/Stop (verde) se acenderem;
depois de ligar o motor, deixe-o ao
ralenti durante aproximadamente
10 segundos.
Transmissão manual: o motor de
arranque não funciona se o pedal da
embraiagem não for pisado o sufi-
ciente.
Transmissão automática: o motor de
arranque não funciona se a alavanca
seletora não estiver em P ouNeope-
dal do travão não for pisado o sufi-
ciente.
ATENÇÃO Se a luz de aviso(ver-
melho) se acender ou se a luz indica-
dora do botão Start/Stop (âmbar) pis-car, pode ser sinal de um problema
com o sistema do motor de arranque e
a incapacidade para ligar o motor ou
comutar a ignição para ACC ou ON.
Contacte um concessionário Abarth
assim que possível.
NOTA Quer o motor esteja frio ou
quente, este deve ser ligado sem a utili-
zação do acelerador.
NOTA Se o motor não ligar a primeira
vez, consulte o parágrafo “Ligar um
motor afogado com arranque de emer-
gência”. Se o motor continuar a não
ligar, contacte um concessionário
Abarth.
Ligar o motor quando a pilha da
chave está sem carga
Quando ligar o motor mantendo o
transmissor junto ao botão Start/Stop
devido a uma pilha da chave sem carga
ou a uma falha da chave, tenha cui-
dado para não permitir o seguinte, caso
contrário, o sinal da chave não será
recebido corretamente e o motor pode
não ligar:
Se o motor não ligar devido a uma pilha
sem carga da chave, o motor pode ser
ligado com o seguinte procedimento:
continue a pressionar o pedal do
travão firmemente até o motor ter
ligado por completo;
Transmissão manual: continue a
pressionar o pedal da embraiagemfirmemente até o motor ter ligado por
completo;
verifique se a luz indicadora do botão
Start/Stop (verde) pisca;
toque no botão Start/Stop com a
traseira da chave (como mostrado em
fig. 5 ) enquanto a luz indicadora do
botão Start/Stop (verde) pisca;
verifique se a luz indicadora do botão
Start/Stop (verde) se acende;
prima o botão Start/Stop para ligar o
motor.
Quando tocar no botão Start/Stop com
a traseira da chave, como mostrado na
ilustração, o lado do interruptor de blo-
queio da chave tem de estar virado
para cima.
O motor não liga se o pedal da em-
braiagem não estiver totalmente pres-
sionado (transmissão manual) ou o pe-
405020106-12A-001AB
505010201-L12-001AB
12
CONHECER O SEU VEÍCULO
Page 15 of 236

dal do travão não estiver totalmente
pressionado (transmissão automática).
Se existir uma falha no funcionamento
do botão Start/Stop, a respetiva luz
indicadora (âmbar) pisca. Neste caso, o
motor pode ligar, no entanto contacte
um concessionário Abarth o mais rá-
pido possível.
Se a luz indicadora do botão Start/Stop
(verde) não se acender, realize a opera-
ção novamente do início. Se não se
acender, contacte um concessionário
Abarth.
Para comutar a posição da ignição sem
ligar o motor, realize as seguintes ope-
rações depois de a luz indicadora do
botão Start/Stop (verde) se acender:
solte o pedal da embraiagem
(transmissão manual) ou o pedal do
travão (transmissão automática);
prima o botão Start/Stop para
comutar a posição da ignição. A
ignição comuta na ordem de ACC, ON
e OFF de cada vez que o botão
Start/Stop é premido. Para voltar a
comutar a posição da ignição, realize a
operação do início.
DESLIGAR O MOTOR
5) 6)
Proceda da seguinte forma:
pare o veículo completamente;
transmissão manual: passe para
ponto morto e acione o travão de mão.
Transmissão automática: passe para
a posição P e acione o travão de mão.
prima o botão Start/Stop para
desligar o motor. A ignição está na
posição OFF.
ATENÇÃO Quando abandonar o veí-
culo, certifique-se de que o botão
Start/Stop está desligado.
Paragem de emergência do motor
Premir continuamente o botão Start/
Stop ou premir o botão rapidamente
várias vezes enquanto o motor está em
funcionamento ou durante a condução
do veículo, desliga imediatamente o
motor. A ignição muda para ACC.
AVISO
3)Antes de abandonar o banco do
condutor, desligue sempre a ignição,
acione o travão de estacionamento e
certifique-se de que a alavanca seletora
está em P (transmissão automática) ou na
1.
ªmudança ou em R (transmissão
manual). Abandonar o banco do condutor
sem desligar a ignição, acionar o travão de
estacionamento e mudar a alavanca
seletora para P (transmissão automática)
ou para 1.
ªmudança ou R (transmissão
manual) é perigoso. Pode ocorrer um
movimento inesperado do veículo,
podendo originar um acidente. Além disso,
se a sua intenção é abandonar o veículo,
mesmo que durante um curto período, é
importante desligar a ignição, uma vez que
se a deixar noutra posição, irá desativar
alguns dos sistemas de segurança do
veículo e descarregar a bateria.
4)As ondas de rádio da chave podem
afetar dispositivos médicos, como
pacemakers. Antes de utilizar a chave
perto de pessoas com dispositivos
médicos, pergunte ao fabricante do
dispositivo ou ao seu médico se as ondas
de rádio da chave pode afetar o
dispositivo.
13

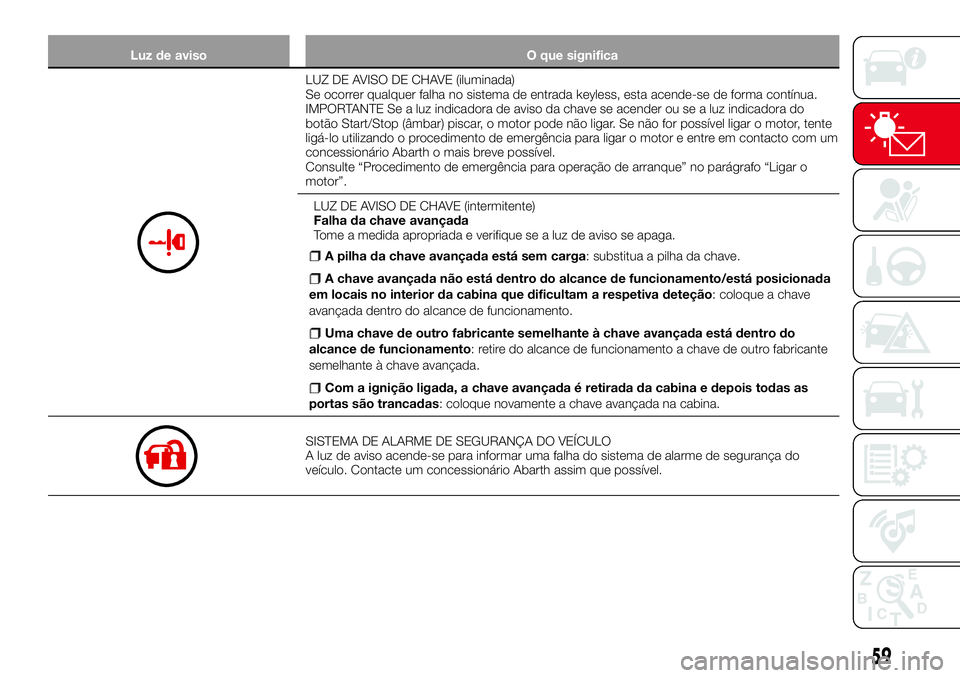

Page 61 of 236

Luz de aviso O que significa
LUZ DE AVISO DE CHAVE (iluminada)
Se ocorrer qualquer falha no sistema de entrada keyless, esta acende-se de forma contínua.
IMPORTANTE Se a luz indicadora de aviso da chave se acender ou se a luz indicadora do
botão Start/Stop (âmbar) piscar, o motor pode não ligar. Se não for possível ligar o motor, tente
ligá-lo utilizando o procedimento de emergência para ligar o motor e entre em contacto com um
concessionário Abarth o mais breve possível.
Consulte “Procedimento de emergência para operação de arranque” no parágrafo “Ligar o
motor”.
LUZ DE AVISO DE CHAVE (intermitente)
Falha da chave avançada
Tome a medida apropriada e verifique se a luz de aviso se apaga.
A pilha da chave avançada está sem carga: substitua a pilha da chave.
A chave avançada não está dentro do alcance de funcionamento/está posicionada
em locais no interior da cabina que dificultam a respetiva deteção: coloque a chave
avançada dentro do alcance de funcionamento.
Uma chave de outro fabricante semelhante à chave avançada está dentro do
alcance de funcionamento: retire do alcance de funcionamento a chave de outro fabricante
semelhante à chave avançada.
Com a ignição ligada, a chave avançada é retirada da cabina e depois todas as
portas são trancadas: coloque novamente a chave avançada na cabina.
SISTEMA DE ALARME DE SEGURANÇA DO VEÍCULO
A luz de aviso acende-se para informar uma falha do sistema de alarme de segurança do
veículo. Contacte um concessionário Abarth assim que possível.
59

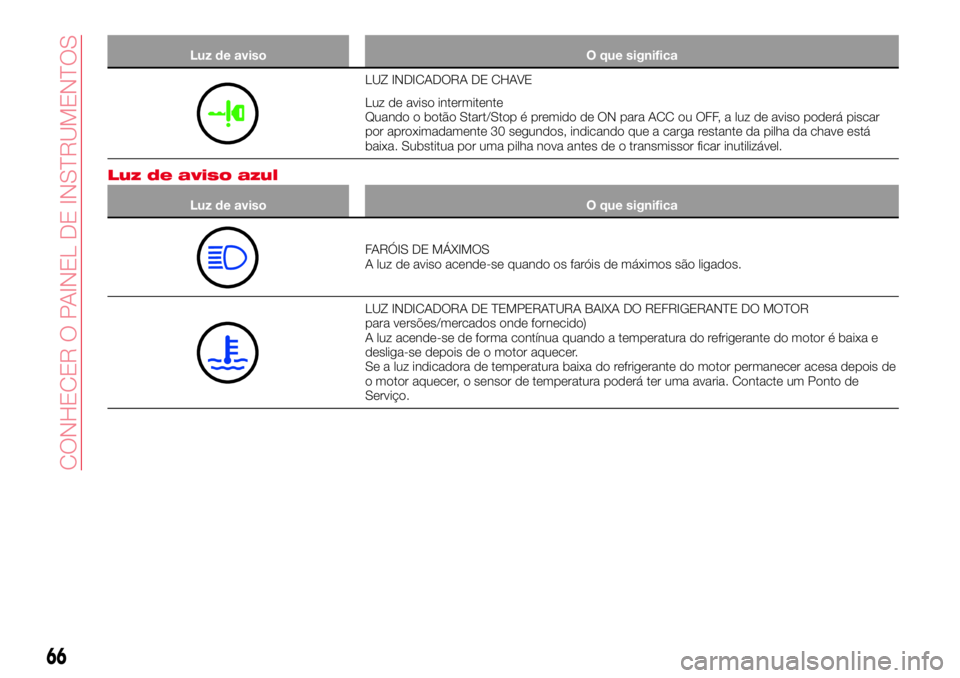

Page 68 of 236

Luz de aviso O que significa
LUZ INDICADORA DE CHAVE
Luz de aviso intermitente
Quando o botão Start/Stop é premido de ON para ACC ou OFF, a luz de aviso poderá piscar
por aproximadamente 30 segundos, indicando que a carga restante da pilha da chave está
baixa. Substitua por uma pilha nova antes de o transmissor ficar inutilizável.
Luz de aviso azul
Luz de aviso O que significa
FARÓIS DE MÁXIMOS
A luz de aviso acende-se quando os faróis de máximos são ligados.
LUZ INDICADORA DE TEMPERATURA BAIXA DO REFRIGERANTE DO MOTOR
para versões/mercados onde fornecido)
A luz acende-se de forma contínua quando a temperatura do refrigerante do motor é baixa e
desliga-se depois de o motor aquecer.
Se a luz indicadora de temperatura baixa do refrigerante do motor permanecer acesa depois de
o motor aquecer, o sensor de temperatura poderá ter uma avaria. Contacte um Ponto de
Serviço.
66
CONHECER O PAINEL DE INSTRUMENTOS

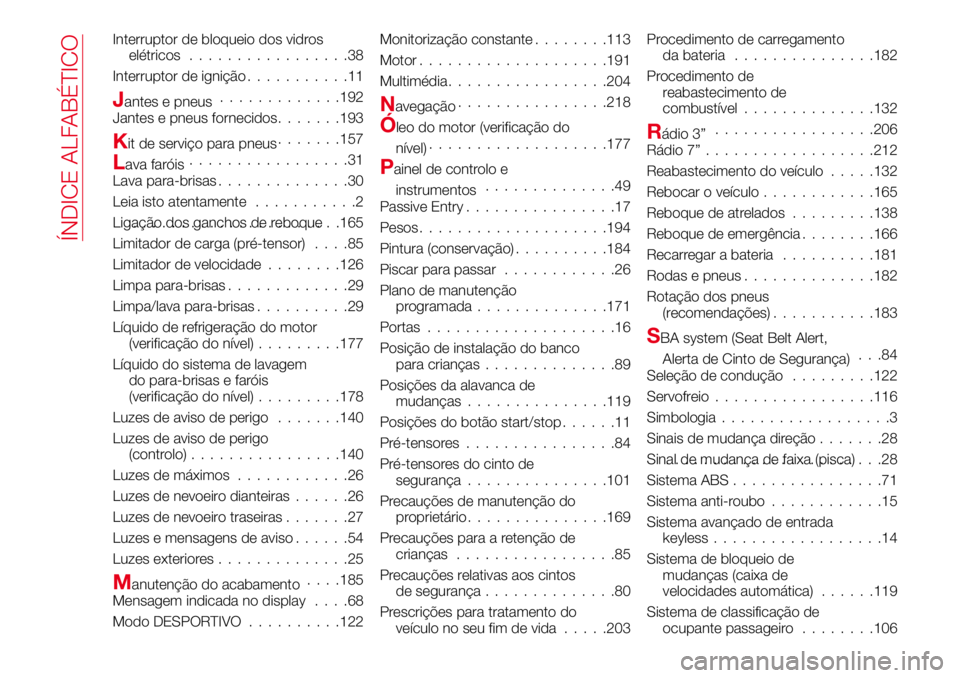

Page 232 of 236

Interruptor de bloqueio dos vidros
elétricos.................38
Interruptor de ignição...........11
Jantes e pneus.............192
Jantes e pneus fornecidos.......193
Kit de serviço para pneus.......157
Lava faróis.................31
Lava para-brisas..............30
Leia isto atentamente...........2
Ligação dos ganchos de reboque......................165
Limitador de carga (pré-tensor)....85
Limitador de velocidade........126
Limpa para-brisas.............29
Limpa/lava para-brisas..........29
Líquido de refrigeração do motor
(verificação do nível).........177
Líquido do sistema de lavagem
do para-brisas e faróis
(verificação do nível).........178
Luzes de aviso de perigo.......140
Luzes de aviso de perigo
(controlo)................140
Luzes de máximos............26
Luzes de nevoeiro dianteiras......26
Luzes de nevoeiro traseiras.......27
Luzes e mensagens de aviso......54
Luzes exteriores..............25
Manutenção do acabamento. . . .185
Mensagem indicada no display....68
Modo DESPORTIVO..........122Monitorização constante........113
Motor....................191
Multimédia.................204
Navegação................218
Óleo do motor (verificação do
nível)...................177
Painel de controlo e
instrumentos..............49
Passive Entry................17
Pesos....................194
Pintura (conservação)..........184
Piscar para passar............26
Plano de manutenção
programada..............171
Portas....................16
Posição de instalação do banco
para crianças..............89
Posições da alavanca de
mudanças...............119
Posições do botão start/stop......11
Pré-tensores................84
Pré-tensores do cinto de
segurança...............101
Precauções de manutenção do
proprietário...............169
Precauções para a retenção de
crianças.................85
Precauções relativas aos cintos
de segurança..............80
Prescrições para tratamento do
veículo no seu fim de vida.....203Procedimento de carregamento
da bateria...............182
Procedimento de
reabastecimento de
combustível..............132
Rádio 3”.................206
Rádio 7”..................212
Reabastecimento do veículo.....132
Rebocar o veículo............165
Reboque de atrelados.........138
Reboque de emergência........166
Recarregar a bateria..........181
Rodas e pneus..............182
Rotação dos pneus
(recomendações)...........183
SBA system (Seat Belt Alert,
Alerta de Cinto de Segurança). . .84
Seleção de condução.........122
Servofreio.................116
Simbologia..................3
Sinais de mudança direção.......28
Sinal de mudança de faixa (pisca).......................28
Sistema ABS................71
Sistema anti-roubo............15
Sistema avançado de entrada
keyless..................14
Sistema de bloqueio de
mudanças (caixa de
velocidades automática)......119
Sistema de classificação de
ocupante passageiro........106
ÍNDICE ALFABÉTICO
