Abarth 124 Spider 2020 Knjižica za upotrebu i održavanje (in Serbian)

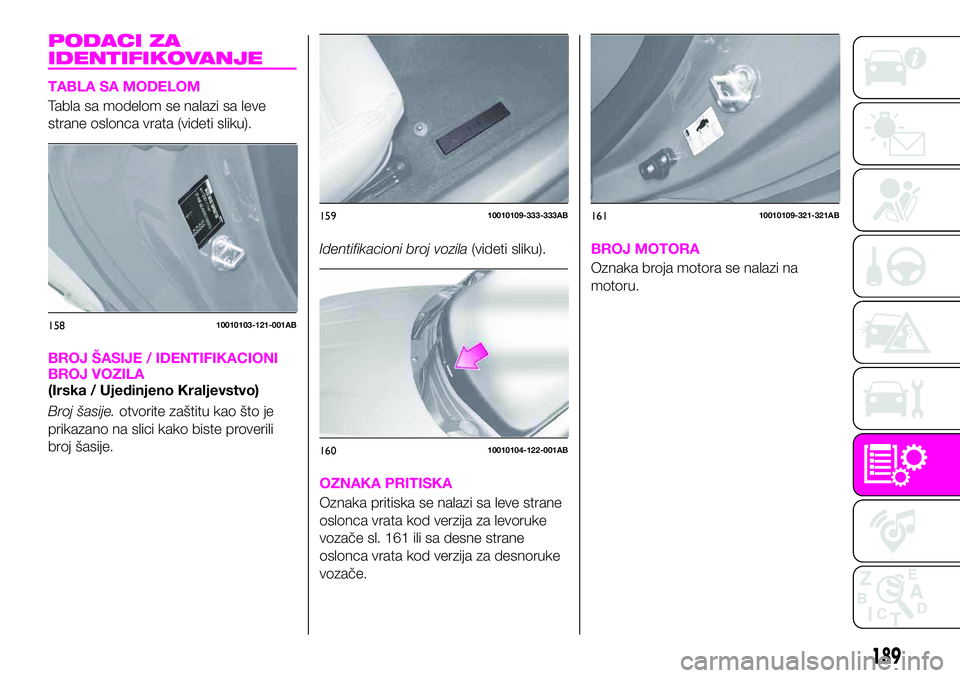

PODACI ZA
IDENTIFIKOVANJE
TABLA SA MODELOM
Tabla sa modelom se nalazi sa leve
strane oslonca vrata (videti sliku).
BROJ ŠASIJE / IDENTIFIKACIONI
BROJ VOZILA
(Irska / Ujedinjeno Kraljevstvo)
Broj šasije.otvorite zaštitu kao što je
prikazano na slici kako biste proverili
broj šasije.Identifikacioni broj vozila(videti sliku).
OZNAKA PRITISKA
Oznaka pritiska se nalazi sa leve strane
oslonca vrata kod verzija za levoruke
vozače sl. 161 ili sa desne strane
oslonca vrata kod verzija za desnoruke
vozače.
BROJ MOTORA
Oznaka broja motora se nalazi na
motoru.
15810010103-121-001AB
15910010109-333-333AB
16010010104-122-001AB
16110010109-321-321AB
189

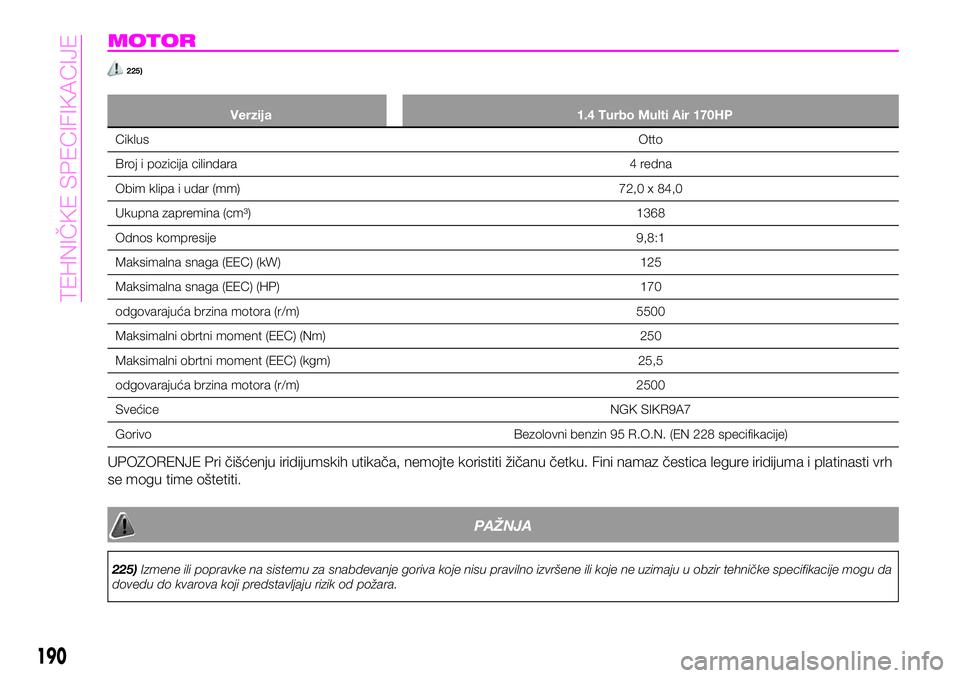

MOTOR
225)
Verzija 1.4 Turbo Multi Air 170HP
CiklusOtto
Broj i pozicija cilindara 4 redna
Obim klipa i udar (mm) 72,0 x 84,0
Ukupna zapremina (cm³) 1368
Odnos kompresije9,8:1
Maksimalna snaga (EEC) (kW) 125
Maksimalna snaga (EEC) (HP) 170
odgovarajuća brzina motora (r/m) 5500
Maksimalni obrtni moment (EEC) (Nm) 250
Maksimalni obrtni moment (EEC) (kgm) 25,5
odgovarajuća brzina motora (r/m) 2500
SvećiceNGK SIKR9A7
Gorivo Bezolovni benzin 95 R.O.N. (EN 228 specifikacije)
UPOZORENJE Pri čišćenju iridijumskih utikača, nemojte koristiti žičanu četku. Fini namaz čestica legure iridijuma i platinasti vrh
se mogu time oštetiti.
PAŽNJA
225)Izmene ili popravke na sistemu za snabdevanje goriva koje nisu pravilno izvršene ili koje ne uzimaju u obzir tehničke specifikacije mogu da
dovedu do kvarova koji predstavljaju rizik od požara.
190
TEHNIČKE SPECIFIKACIJE

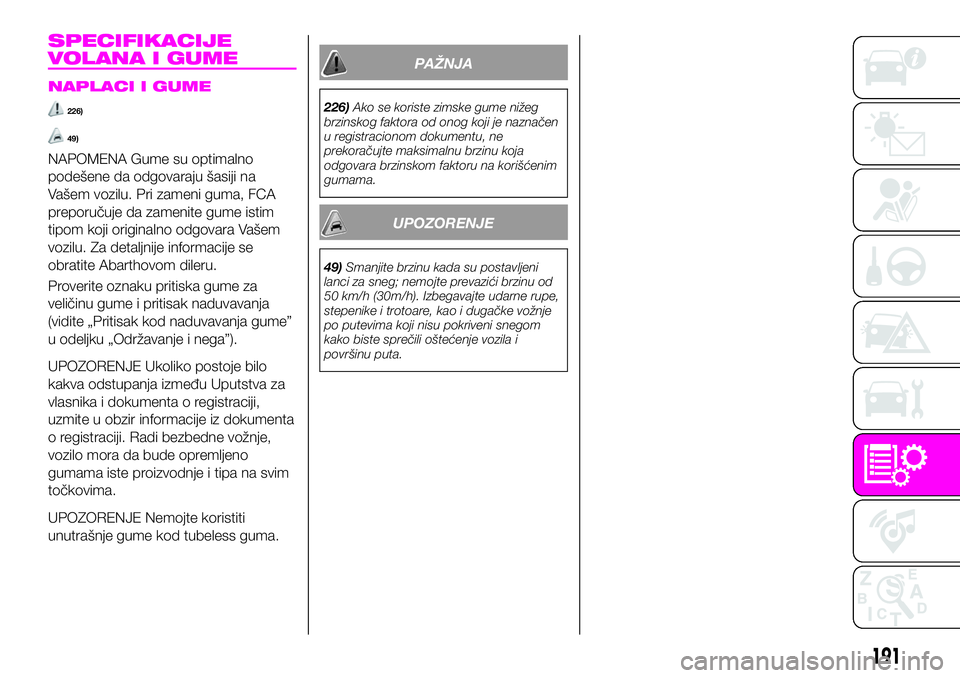

SPECIFIKACIJE
VOLANA I GUME
NAPLACI I GUME
226)
49)
NAPOMENA Gume su optimalno
podešene da odgovaraju šasiji na
Vašem vozilu. Pri zameni guma, FCA
preporučuje da zamenite gume istim
tipom koji originalno odgovara Vašem
vozilu. Za detaljnije informacije se
obratite Abarthovom dileru.
Proverite oznaku pritiska gume za
veličinu gume i pritisak naduvavanja
(vidite „Pritisak kod naduvavanja gume”
u odeljku „Održavanje i nega”).
UPOZORENJE Ukoliko postoje bilo
kakva odstupanja između Uputstva za
vlasnika i dokumenta o registraciji,
uzmite u obzir informacije iz dokumenta
o registraciji. Radi bezbedne vožnje,
vozilo mora da bude opremljeno
gumama iste proizvodnje i tipa na svim
točkovima.
UPOZORENJE Nemojte koristiti
unutrašnje gume kod tubeless guma.
PAŽNJA
226)Ako se koriste zimske gume nižeg
brzinskog faktora od onog koji je naznačen
u registracionom dokumentu, ne
prekoračujte maksimalnu brzinu koja
odgovara brzinskom faktoru na korišćenim
gumama.
UPOZORENJE
49)Smanjite brzinu kada su postavljeni
lanci za sneg; nemojte prevazići brzinu od
50 km/h (30m/h). Izbegavajte udarne rupe,
stepenike i trotoare, kao i dugačke vožnje
po putevima koji nisu pokriveni snegom
kako biste sprečili oštećenje vozila i
površinu puta.
191

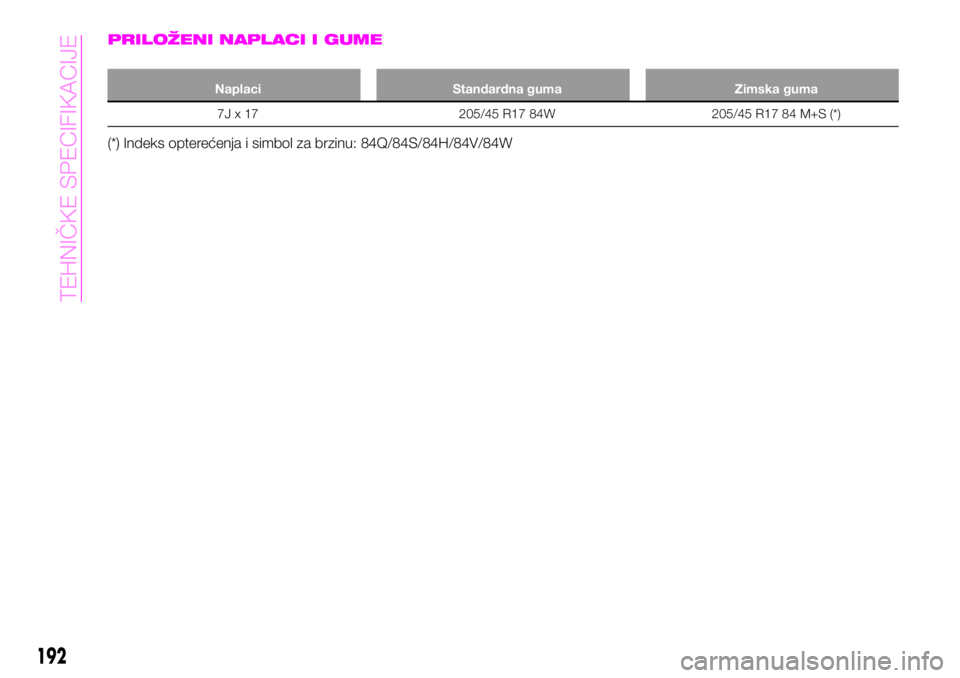

PRILOŽENI NAPLACI I GUME
Naplaci Standardna guma Zimska guma
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Indeks opterećenja i simbol za brzinu: 84Q/84S/84H/84V/84W
192
TEHNIČKE SPECIFIKACIJE

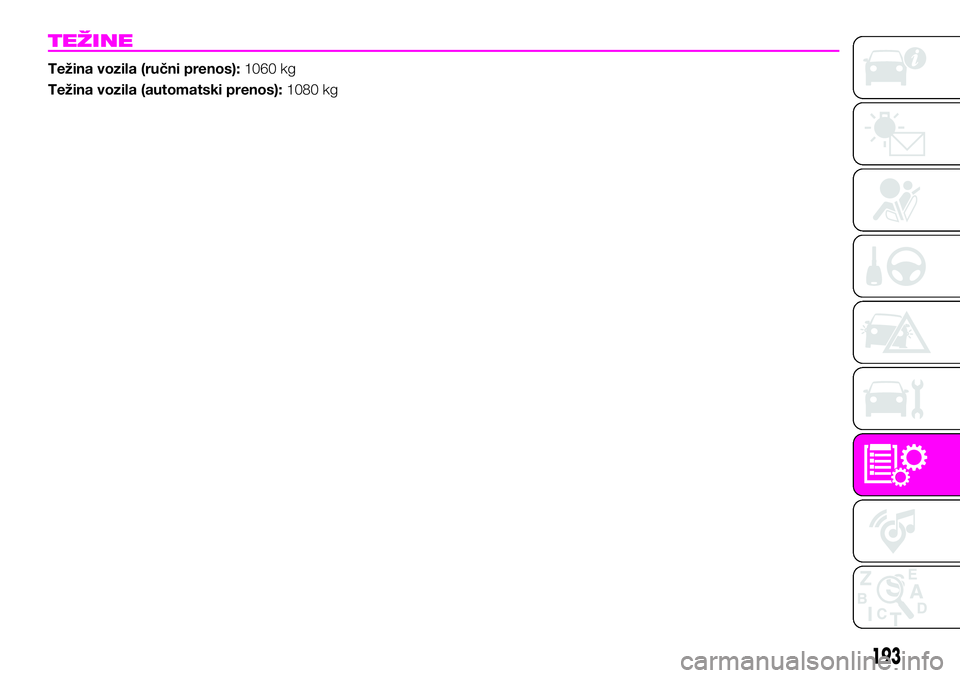

TEŽINE
Težina vozila (ručni prenos):1060 kg
Težina vozila (automatski prenos):1080 kg
193

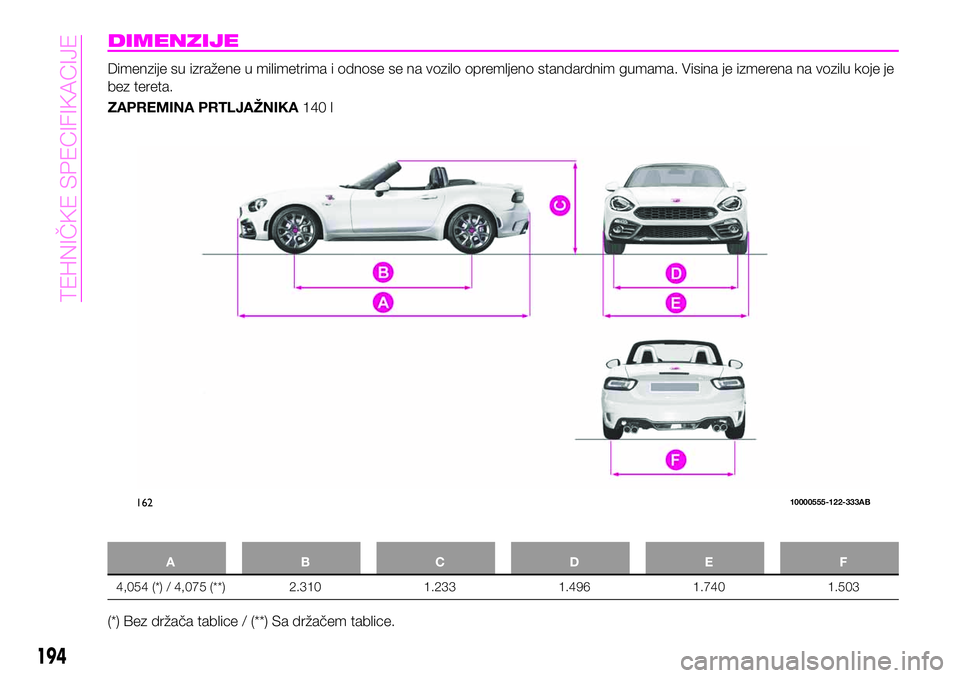

DIMENZIJE
Dimenzije su izražene u milimetrima i odnose se na vozilo opremljeno standardnim gumama. Visina je izmerena na vozilu koje je
bez tereta.
ZAPREMINA PRTLJAŽNIKA140 l
ABCDE F
4,054 (*) / 4,075 (**) 2.310 1.233 1.496 1.740 1.503
(*) Bez držača tablice / (**) Sa držačem tablice.
16210000555-122-333AB
194
TEHNIČKE SPECIFIKACIJE

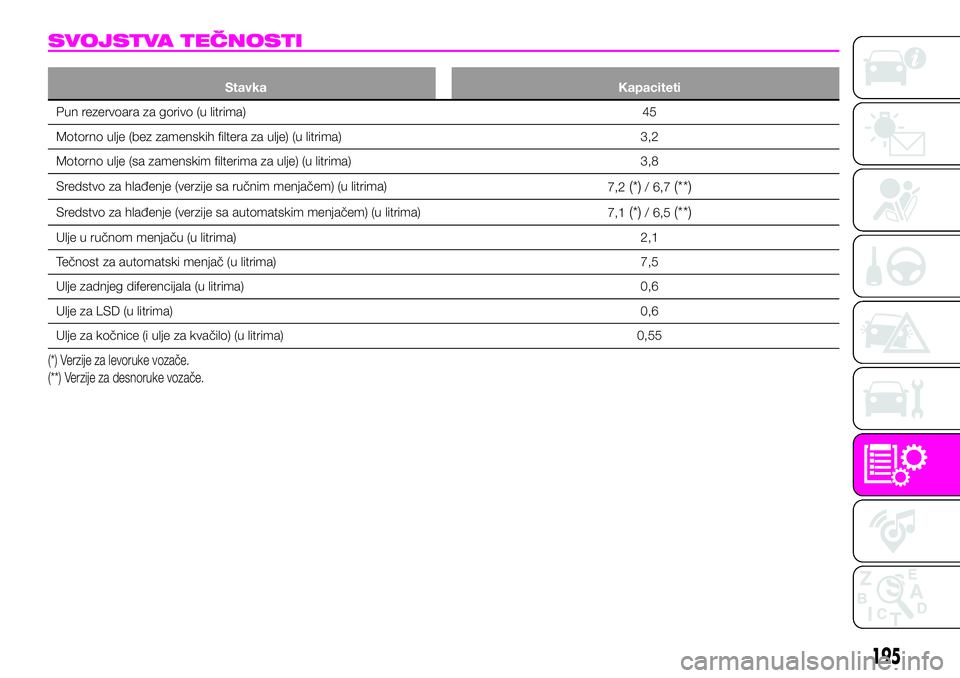

SVOJSTVA TEČNOSTI
Stavka Kapaciteti
Pun rezervoara za gorivo (u litrima) 45
Motorno ulje (bez zamenskih filtera za ulje) (u litrima) 3,2
Motorno ulje (sa zamenskim filterima za ulje) (u litrima) 3,8
Sredstvo za hlađenje (verzije sa ručnim menjačem) (u litrima)
7,2
(*)/ 6,7(**)
Sredstvo za hlađenje (verzije sa automatskim menjačem) (u litrima)
7,1(*)/ 6,5(**)
Ulje u ručnom menjaču (u litrima) 2,1
Tečnost za automatski menjač (u litrima) 7,5
Ulje zadnjeg diferencijala (u litrima) 0,6
Ulje za LSD (u litrima)0,6
Ulje za kočnice (i ulje za kvačilo) (u litrima) 0,55
(*) Verzije za levoruke vozače.
(**) Verzije za desnoruke vozače.
195

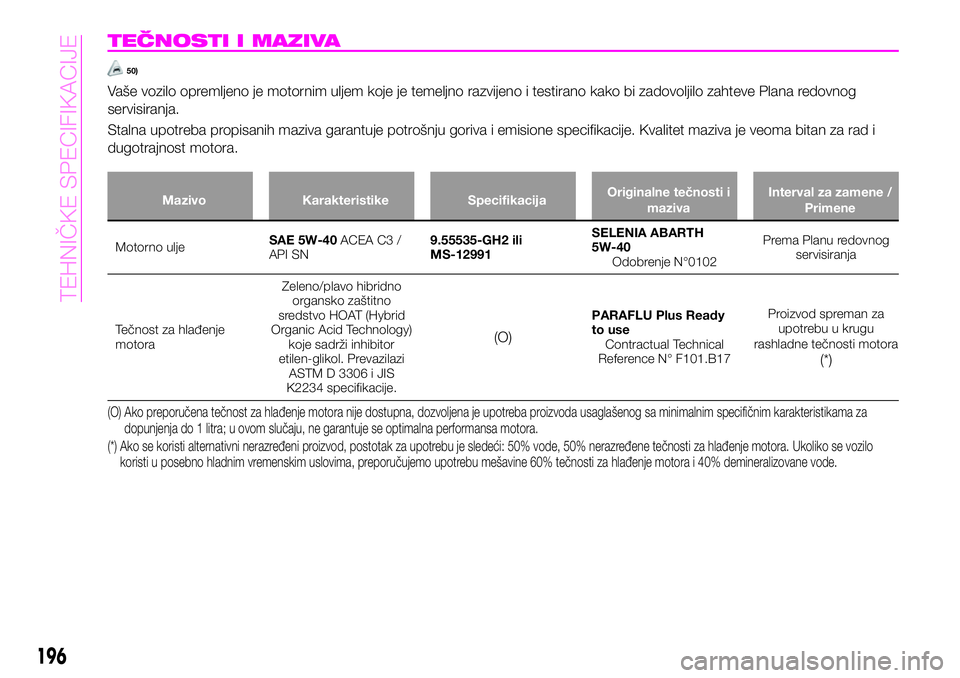

TEČNOSTI I MAZIVA
50)
Vaše vozilo opremljeno je motornim uljem koje je temeljno razvijeno i testirano kako bi zadovoljilo zahteve Plana redovnog
servisiranja.
Stalna upotreba propisanih maziva garantuje potrošnju goriva i emisione specifikacije. Kvalitet maziva je veoma bitan za rad i
dugotrajnost motora.
Mazivo Karakteristike SpecifikacijaOriginalne tečnosti i
mazivaInterval za zamene /
Primene
Motorno uljeSAE 5W-40ACEA C3 /
API SN9.55535-GH2 ili
MS-12991SELENIA ABARTH
5W-40
Odobrenje N°0102Prema Planu redovnog
servisiranja
Tečnost za hlađenje
motoraZeleno/plavo hibridno
organsko zaštitno
sredstvo HOAT (Hybrid
Organic Acid Technology)
koje sadrži inhibitor
etilen-glikol. Prevazilazi
ASTM D 3306 i JIS
K2234 specifikacije.
(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference N° F101.B17Proizvod spreman za
upotrebu u krugu
rashladne tečnosti motora
(*)
(O) Ako preporučena tečnost za hlađenje motora nije dostupna, dozvoljena je upotreba proizvoda usaglašenog sa minimalnim specifičnim karakteristikama za
dopunjenja do 1 litra; u ovom slučaju, ne garantuje se optimalna performansa motora.
(*) Ako se koristi alternativni nerazređeni proizvod, postotak za upotrebu je sledeći: 50% vode, 50% nerazređene tečnosti za hlađenje motora. Ukoliko se vozilo
koristi u posebno hladnim vremenskim uslovima, preporučujemo upotrebu mešavine 60% tečnosti za hlađenje motora i 40% demineralizovane vode.
196
TEHNIČKE SPECIFIKACIJE

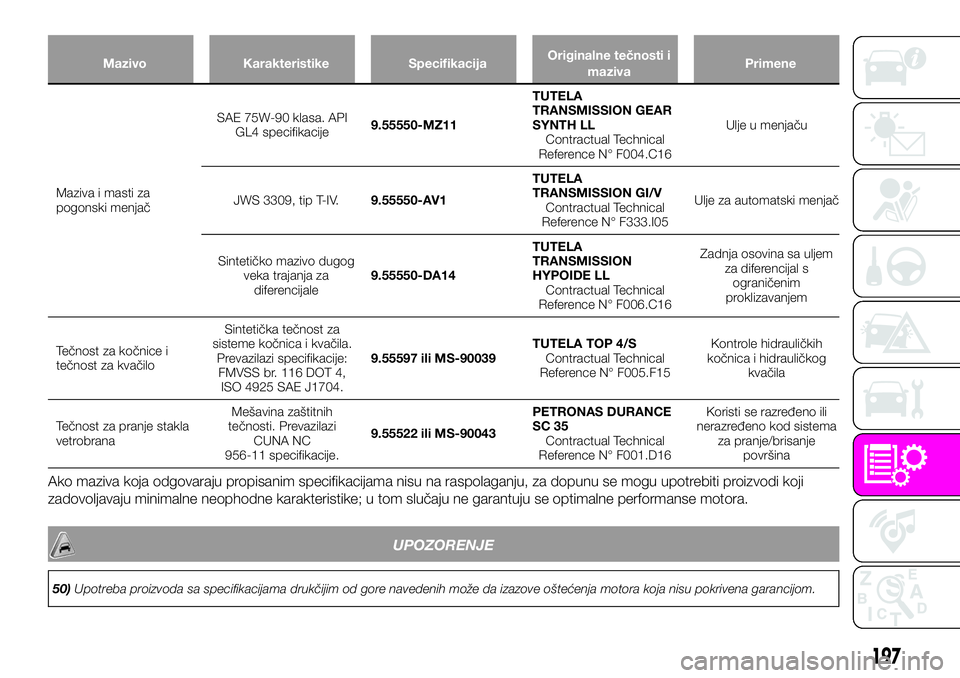

Mazivo Karakteristike SpecifikacijaOriginalne tečnosti i
mazivaPrimene
Maziva i masti za
pogonski menjačSAE 75W-90 klasa. API
GL4 specifikacije9.55550-MZ11TUTELA
TRANSMISSION GEAR
SYNTH LL
Contractual Technical
Reference N° F004.C16Ulje u menjaču
JWS 3309, tip T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference N° F333.I05Ulje za automatski menjač
Sintetičko mazivo dugog
veka trajanja za
diferencijale9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference N° F006.C16Zadnja osovina sa uljem
za diferencijal s
ograničenim
proklizavanjem
Tečnost za kočnice i
tečnost za kvačiloSintetička tečnost za
sisteme kočnica i kvačila.
Prevazilazi specifikacije:
FMVSS br. 116 DOT 4,
ISO 4925 SAE J1704.9.55597 ili MS-90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Kontrole hidrauličkih
kočnica i hidrauličkog
kvačila
Tečnost za pranje stakla
vetrobranaMešavina zaštitnih
tečnosti. Prevazilazi
CUNA NC
956-11 specifikacije.9.55522 ili MS-90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Koristi se razređeno ili
nerazređeno kod sistema
za pranje/brisanje
površina
Ako maziva koja odgovaraju propisanim specifikacijama nisu na raspolaganju, za dopunu se mogu upotrebiti proizvodi koji
zadovoljavaju minimalne neophodne karakteristike; u tom slučaju ne garantuju se optimalne performanse motora.
UPOZORENJE
50)Upotreba proizvoda sa specifikacijama drukčijim od gore navedenih može da izazove oštećenja motora koja nisu pokrivena garancijom.
197

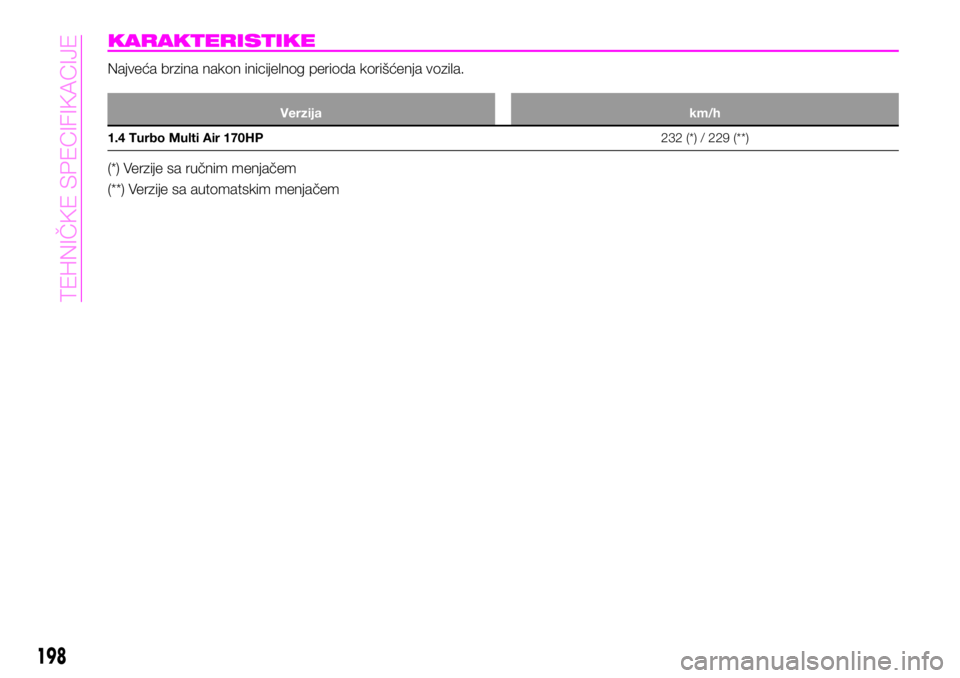

KARAKTERISTIKE
Najveća brzina nakon inicijelnog perioda korišćenja vozila.
Verzija km/h
1.4 Turbo Multi Air 170HP232 (*) / 229 (**)
(*) Verzije sa ručnim menjačem
(**) Verzije sa automatskim menjačem
