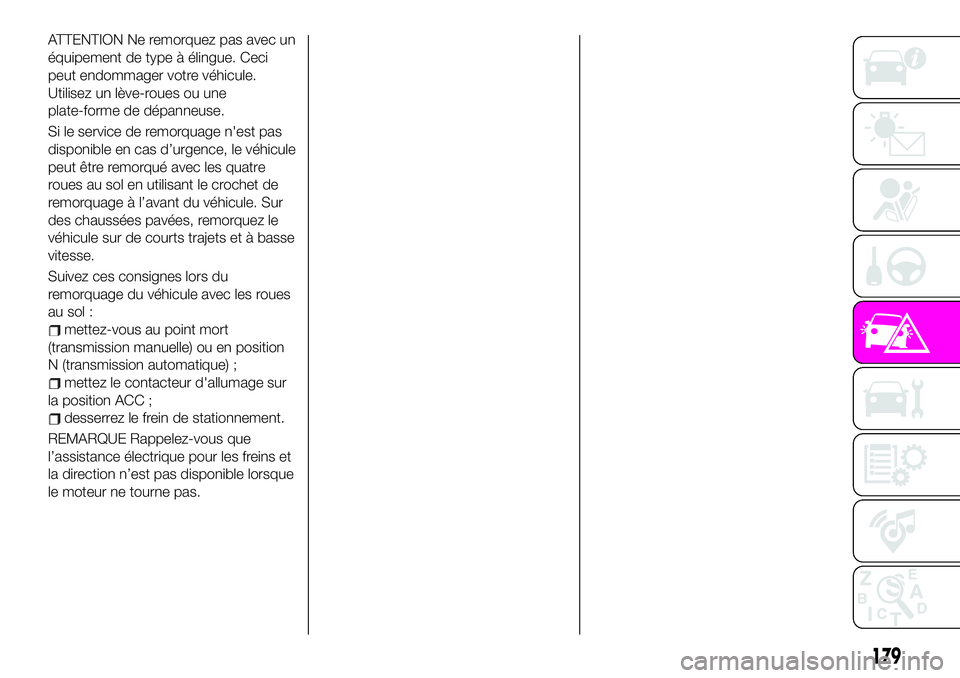

ATTENTION Ne remorquez pas avec un
équipement de type à élingue. Ceci
peut endommager votre véhicule.
Utilisez un lève-roues ou une
plate-forme de dépanneuse.
Si le service de remorquage n'est pas
disponible en cas d’urgence, le véhicule
peut être remorqué avec les quatre
roues au sol en utilisant le crochet de
remorquage à l’avant du véhicule. Sur
des chaussées pavées, remorquez le
véhicule sur de courts trajets et à basse
vitesse.
Suivez ces consignes lors du
remorquage du véhicule avec les roues
au sol :
mettez-vous au point mort
(transmission manuelle) ou en position
N (transmission automatique) ;
mettez le contacteur d'allumage sur
la position ACC ;
desserrez le frein de stationnement.
REMARQUE Rappelez-vous que
l’assistance électrique pour les freins et
la direction n’est pas disponible lorsque
le moteur ne tourne pas.
179

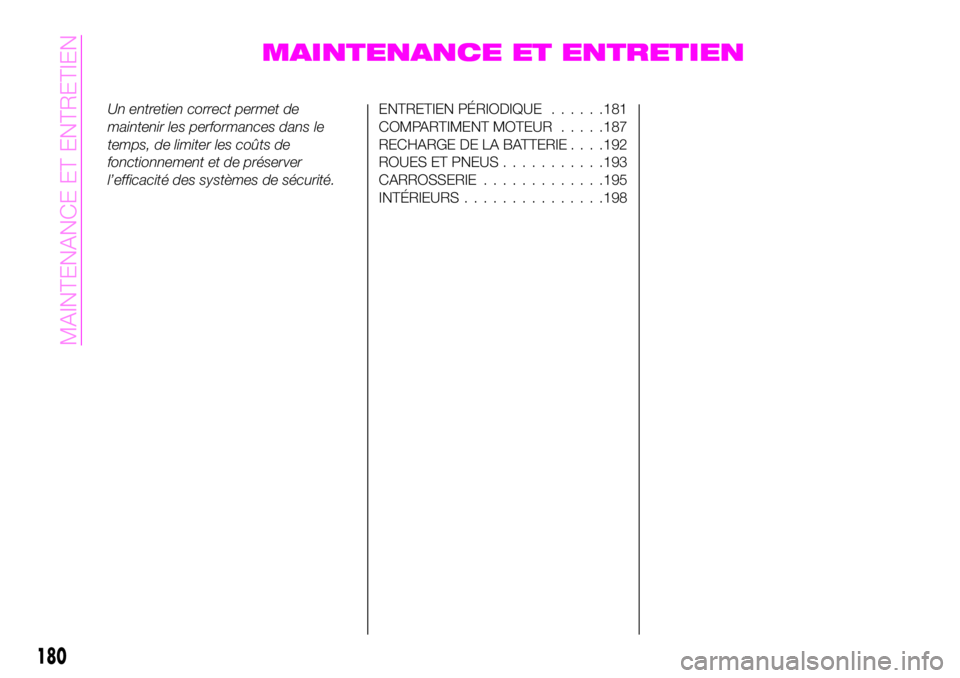

MAINTENANCE ET ENTRETIEN
Un entretien correct permet de
maintenir les performances dans le
temps, de limiter les coûts de
fonctionnement et de préserver
l’efficacité des systèmes de sécurité.ENTRETIEN PÉRIODIQUE......181
COMPARTIMENT MOTEUR.....187
RECHARGE DE LA BATTERIE. . . .192
ROUES ET PNEUS...........193
CARROSSERIE.............195
INTÉRIEURS...............198
180
MAINTENANCE ET ENTRETIEN

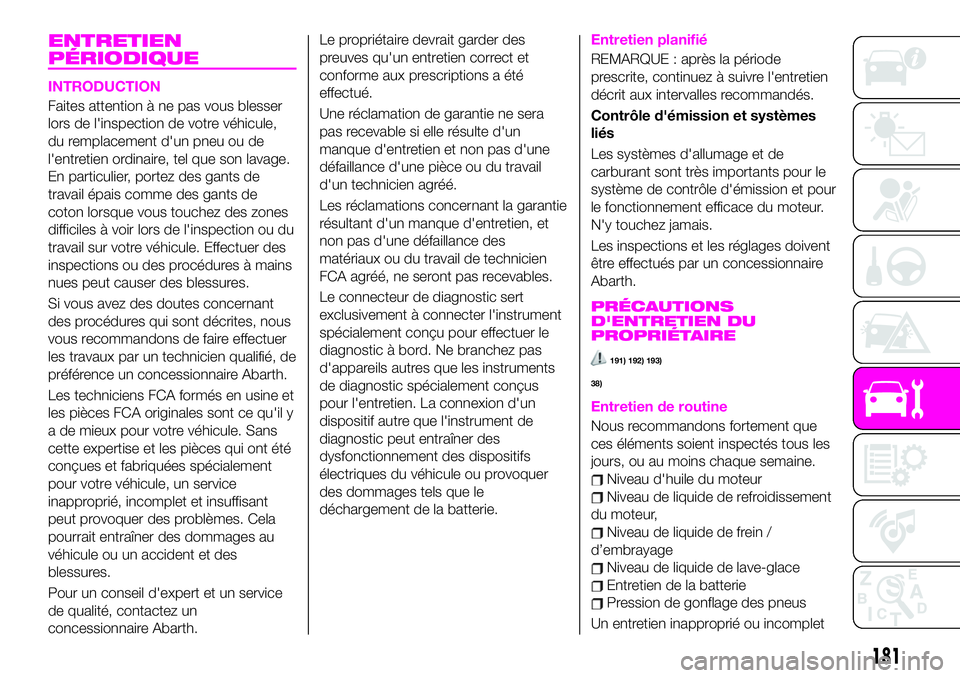

ENTRETIEN
PÉRIODIQUE
INTRODUCTION
Faites attention à ne pas vous blesser
lors de l'inspection de votre véhicule,
du remplacement d'un pneu ou de
l'entretien ordinaire, tel que son lavage.
En particulier, portez des gants de
travail épais comme des gants de
coton lorsque vous touchez des zones
difficiles à voir lors de l'inspection ou du
travail sur votre véhicule. Effectuer des
inspections ou des procédures à mains
nues peut causer des blessures.
Si vous avez des doutes concernant
des procédures qui sont décrites, nous
vous recommandons de faire effectuer
les travaux par un technicien qualifié, de
préférence un concessionnaire Abarth.
Les techniciens FCA formés en usine et
les pièces FCA originales sont ce qu'il y
a de mieux pour votre véhicule. Sans
cette expertise et les pièces qui ont été
conçues et fabriquées spécialement
pour votre véhicule, un service
inapproprié, incomplet et insuffisant
peut provoquer des problèmes. Cela
pourrait entraîner des dommages au
véhicule ou un accident et des
blessures.
Pour un conseil d'expert et un service
de qualité, contactez un
concessionnaire Abarth.Le propriétaire devrait garder des
preuves qu'un entretien correct et
conforme aux prescriptions a été
effectué.
Une réclamation de garantie ne sera
pas recevable si elle résulte d'un
manque d'entretien et non pas d'une
défaillance d'une pièce ou du travail
d'un technicien agréé.
Les réclamations concernant la garantie
résultant d'un manque d'entretien, et
non pas d'une défaillance des
matériaux ou du travail de technicien
FCA agréé, ne seront pas recevables.
Le connecteur de diagnostic sert
exclusivement à connecter l'instrument
spécialement conçu pour effectuer le
diagnostic à bord. Ne branchez pas
d'appareils autres que les instruments
de diagnostic spécialement conçus
pour l'entretien. La connexion d'un
dispositif autre que l'instrument de
diagnostic peut entraîner des
dysfonctionnement des dispositifs
électriques du véhicule ou provoquer
des dommages tels que le
déchargement de la batterie.
Entretien planifié
REMARQUE : après la période
prescrite, continuez à suivre l'entretien
décrit aux intervalles recommandés.
Contrôle d'émission et systèmes
liés
Les systèmes d'allumage et de
carburant sont très importants pour le
système de contrôle d'émission et pour
le fonctionnement efficace du moteur.
N'y touchez jamais.
Les inspections et les réglages doivent
être effectués par un concessionnaire
Abarth.
PRÉCAUTIONS
D'ENTRETIEN DU
PROPRIÉTAIRE
191) 192) 193)
38)
Entretien de routine
Nous recommandons fortement que
ces éléments soient inspectés tous les
jours, ou au moins chaque semaine.
Niveau d'huile du moteur
Niveau de liquide de refroidissement
du moteur,
Niveau de liquide de frein /
d’embrayage
Niveau de liquide de lave-glace
Entretien de la batterie
Pression de gonflage des pneus
Un entretien inapproprié ou incomplet
181

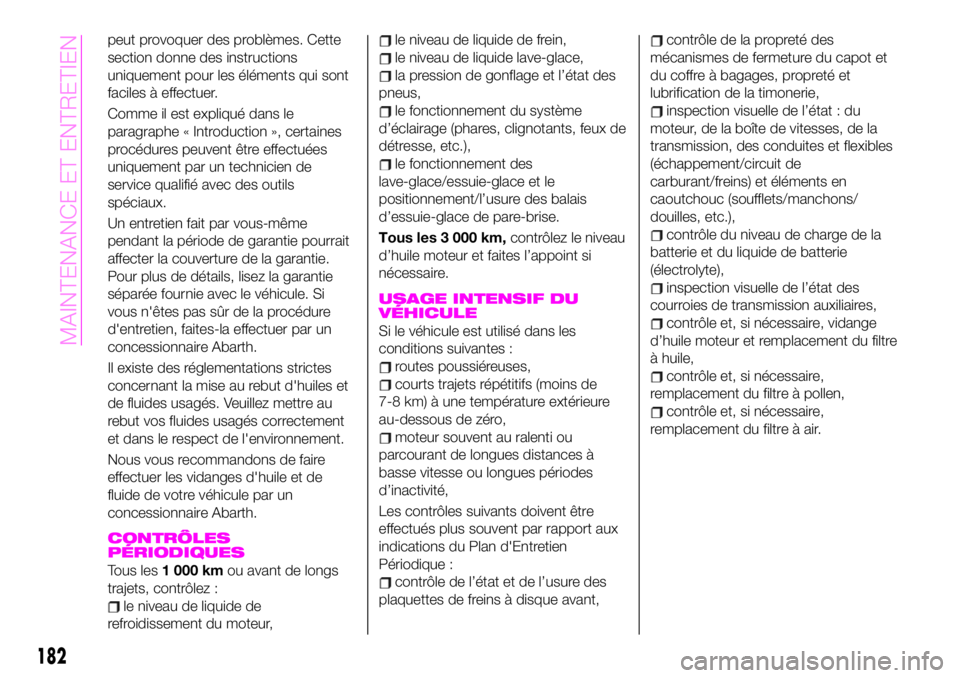

peut provoquer des problèmes. Cette
section donne des instructions
uniquement pour les éléments qui sont
faciles à effectuer.
Comme il est expliqué dans le
paragraphe « Introduction », certaines
procédures peuvent être effectuées
uniquement par un technicien de
service qualifié avec des outils
spéciaux.
Un entretien fait par vous-même
pendant la période de garantie pourrait
affecter la couverture de la garantie.
Pour plus de détails, lisez la garantie
séparée fournie avec le véhicule. Si
vous n'êtes pas sûr de la procédure
d'entretien, faites-la effectuer par un
concessionnaire Abarth.
Il existe des réglementations strictes
concernant la mise au rebut d'huiles et
de fluides usagés. Veuillez mettre au
rebut vos fluides usagés correctement
et dans le respect de l'environnement.
Nous vous recommandons de faire
effectuer les vidanges d'huile et de
fluide de votre véhicule par un
concessionnaire Abarth.
CONTRÔLES
PÉRIODIQUES
Tous les1 000 kmou avant de longs
trajets, contrôlez :
le niveau de liquide de
refroidissement du moteur,
le niveau de liquide de frein,
le niveau de liquide lave-glace,
la pression de gonflage et l’état des
pneus,
le fonctionnement du système
d’éclairage (phares, clignotants, feux de
détresse, etc.),
le fonctionnement des
lave-glace/essuie-glace et le
positionnement/l’usure des balais
d’essuie-glace de pare-brise.
Tous les 3 000 km,contrôlez le niveau
d’huile moteur et faites l’appoint si
nécessaire.
USAGE INTENSIF DU
VÉHICULE
Si le véhicule est utilisé dans les
conditions suivantes :
routes poussiéreuses,
courts trajets répétitifs (moins de
7-8 km) à une température extérieure
au-dessous de zéro,
moteur souvent au ralenti ou
parcourant de longues distances à
basse vitesse ou longues périodes
d’inactivité,
Les contrôles suivants doivent être
effectués plus souvent par rapport aux
indications du Plan d'Entretien
Périodique :
contrôle de l’état et de l’usure des
plaquettes de freins à disque avant,
contrôle de la propreté des
mécanismes de fermeture du capot et
du coffre à bagages, propreté et
lubrification de la timonerie,
inspection visuelle de l’état : du
moteur, de la boîte de vitesses, de la
transmission, des conduites et flexibles
(échappement/circuit de
carburant/freins) et éléments en
caoutchouc (soufflets/manchons/
douilles, etc.),
contrôle du niveau de charge de la
batterie et du liquide de batterie
(électrolyte),
inspection visuelle de l’état des
courroies de transmission auxiliaires,
contrôle et, si nécessaire, vidange
d’huile moteur et remplacement du filtre
à huile,
contrôle et, si nécessaire,
remplacement du filtre à pollen,
contrôle et, si nécessaire,
remplacement du filtre à air.
182
MAINTENANCE ET ENTRETIEN

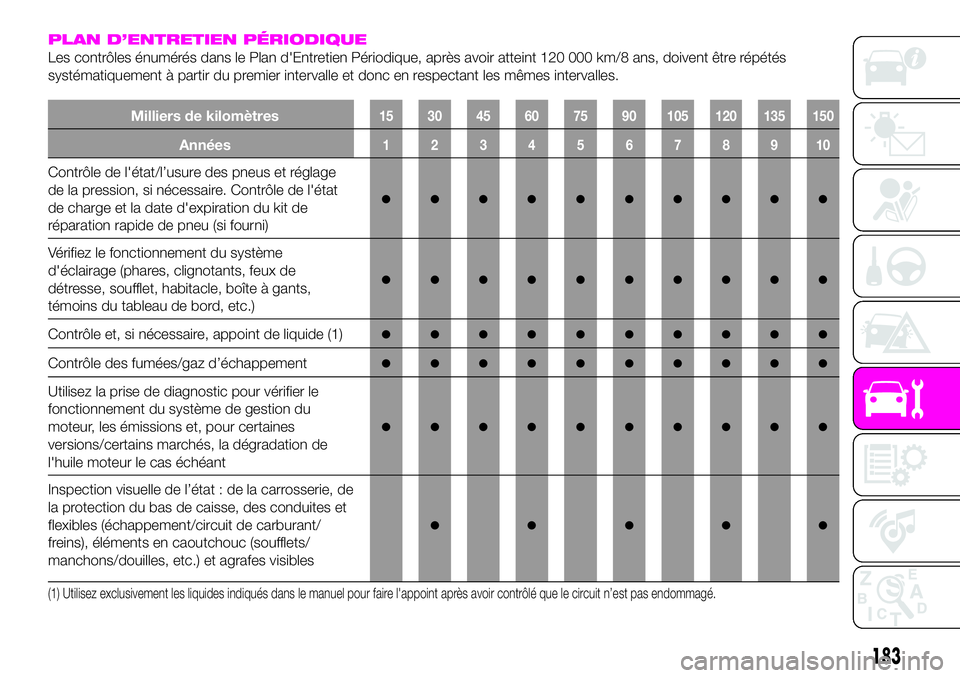

PLAN D’ENTRETIEN PÉRIODIQUE
Les contrôles énumérés dans le Plan d'Entretien Périodique, après avoir atteint 120 000 km/8 ans, doivent être répétés
systématiquement à partir du premier intervalle et donc en respectant les mêmes intervalles.
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/l’usure des pneus et réglage
de la pression, si nécessaire. Contrôle de l'état
de charge et la date d'expiration du kit de
réparation rapide de pneu (si fourni)
●●●●●●●●●●
Vérifiez le fonctionnement du système
d'éclairage (phares, clignotants, feux de
détresse, soufflet, habitacle, boîte à gants,
témoins du tableau de bord, etc.)
●●●●●●●●●●
Contrôle et, si nécessaire, appoint de liquide (1)●●●●●●●●●●
Contrôle des fumées/gaz d’échappement●●●●●●●●●●
Utilisez la prise de diagnostic pour vérifier le
fonctionnement du système de gestion du
moteur, les émissions et, pour certaines
versions/certains marchés, la dégradation de
l'huile moteur le cas échéant
●●●●●●●●●●
Inspection visuelle de l’état : de la carrosserie, de
la protection du bas de caisse, des conduites et
flexibles (échappement/circuit de carburant/
freins), éléments en caoutchouc (soufflets/
manchons/douilles, etc.) et agrafes visibles
●●●●●
(1) Utilisez exclusivement les liquides indiqués dans le manuel pour faire l'appoint après avoir contrôlé que le circuit n’est pas endommagé.
183

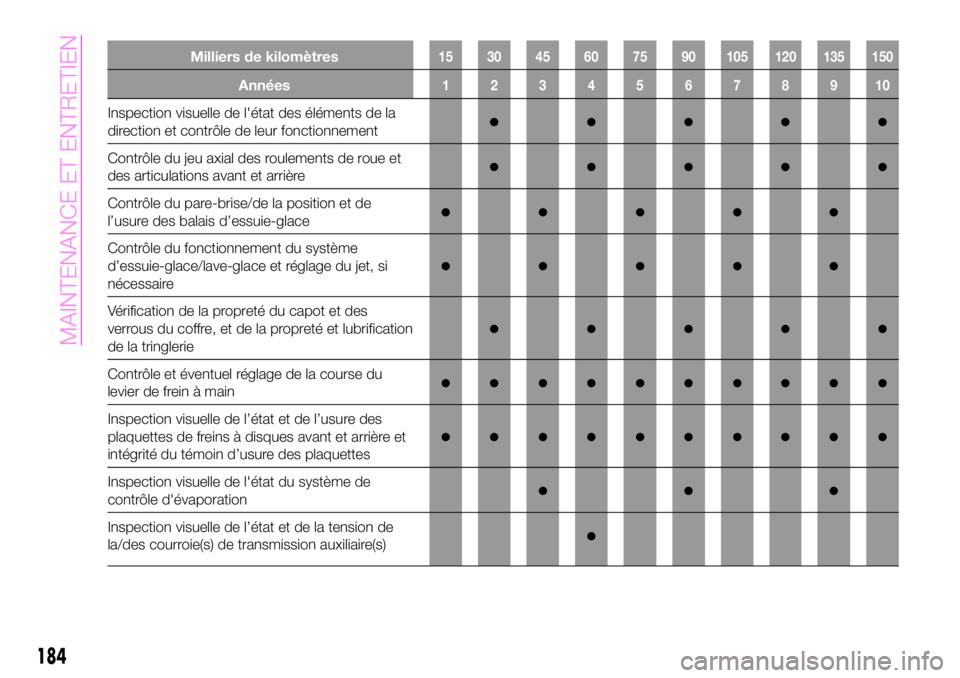

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Inspection visuelle de l'état des éléments de la
direction et contrôle de leur fonctionnement●●●●●
Contrôle du jeu axial des roulements de roue et
des articulations avant et arrière●●●●●
Contrôle du pare-brise/de la position et de
l’usure des balais d’essuie-glace●●●●●
Contrôle du fonctionnement du système
d’essuie-glace/lave-glace et réglage du jet, si
nécessaire
●●●●●
Vérification de la propreté du capot et des
verrous du coffre, et de la propreté et lubrification
de la tringlerie
●●●●●
Contrôle et éventuel réglage de la course du
levier de frein à main●●●●●●●●●●
Inspection visuelle de l’état et de l’usure des
plaquettes de freins à disques avant et arrière et
intégrité du témoin d’usure des plaquettes
●●●●●●●●●●
Inspection visuelle de l'état du système de
contrôle d'évaporation●●●
Inspection visuelle de l’état et de la tension de
la/des courroie(s) de transmission auxiliaire(s)●
184
MAINTENANCE ET ENTRETIEN

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Inspection visuelle de l’état de la courroie de
transmission dentée●
Remplacez l'huile de transmission●
Remplacez l'huile moteur et le filtre à huile●●●●●●●●●●
Remplacez les bougies de préchauffage (2)●●●
Remplacement de la courroie/des courroies
auxiliaire(s)(3)
Remplacement de la courroie d'entraînement
dentée(3)
Remplacement de la cartouche de filtre à air (4)
●●●
Remplacez le liquide de frein(5)
(2) Pour les versions 1.4 Turbo MultiAir : afin de garantir le bon fonctionnement du moteur et d’éviter de l’endommager sérieusement, il est essentielde procéder
comme suit : utiliser uniquement les bougies d’allumage spécialement certifiées pour ces moteurs ; toutes les bougies d’allumage doivent être du même type et
de la même marque (voir le paragraphe « Moteur » dans le chapitre « Spécifications techniques ») ; respecter scrupuleusement les intervalles de remplacement
précisés dans le Plan d’Entretien Périodique. Il est conseillé de contacter un concessionnaire Abarth pour le emplacement des bougies d'allumage.
(3) Zones qui ne sont pas poussiéreuses : kilométrage maximum recommandé 120 000 km. Quel que soit le kilométrage, la courroie doit être changée tous les
6 ans. Les zones poussiéreuses et/ou une utilisation intensive (climats froids, utilisation urbaine, longues périodes à l'arrêt) : kilométrage maximum recommandé
60 000 km. Quel que soit le kilométrage, la courroie doit être changée tous les 4 ans.
(4) Si le véhicule est utilisé dans des zones poussiéreuses, ce filtre doit être remplacé tous les 15,000 km.
(5) Le liquide de frein doit être remplacé tous les deux ans, quel que soit le kilométrage.
185

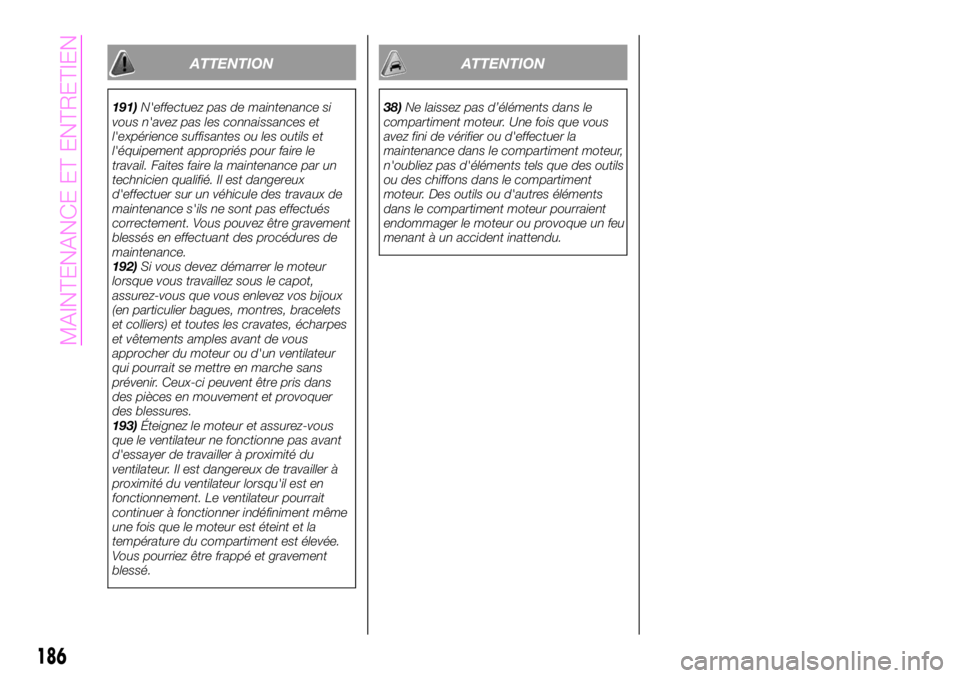

ATTENTION
191)N'effectuez pas de maintenance si
vous n'avez pas les connaissances et
l'expérience suffisantes ou les outils et
l'équipement appropriés pour faire le
travail. Faites faire la maintenance par un
technicien qualifié. Il est dangereux
d'effectuer sur un véhicule des travaux de
maintenance s'ils ne sont pas effectués
correctement. Vous pouvez être gravement
blessés en effectuant des procédures de
maintenance.
192)Si vous devez démarrer le moteur
lorsque vous travaillez sous le capot,
assurez-vous que vous enlevez vos bijoux
(en particulier bagues, montres, bracelets
et colliers) et toutes les cravates, écharpes
et vêtements amples avant de vous
approcher du moteur ou d'un ventilateur
qui pourrait se mettre en marche sans
prévenir. Ceux-ci peuvent être pris dans
des pièces en mouvement et provoquer
des blessures.
193)Éteignez le moteur et assurez-vous
que le ventilateur ne fonctionne pas avant
d'essayer de travailler à proximité du
ventilateur. Il est dangereux de travailler à
proximité du ventilateur lorsqu'il est en
fonctionnement. Le ventilateur pourrait
continuer à fonctionner indéfiniment même
une fois que le moteur est éteint et la
température du compartiment est élevée.
Vous pourriez être frappé et gravement
blessé.
ATTENTION
38)Ne laissez pas d’éléments dans le
compartiment moteur. Une fois que vous
avez fini de vérifier ou d'effectuer la
maintenance dans le compartiment moteur,
n'oubliez pas d'éléments tels que des outils
ou des chiffons dans le compartiment
moteur. Des outils ou d'autres éléments
dans le compartiment moteur pourraient
endommager le moteur ou provoque un feu
menant à un accident inattendu.
186

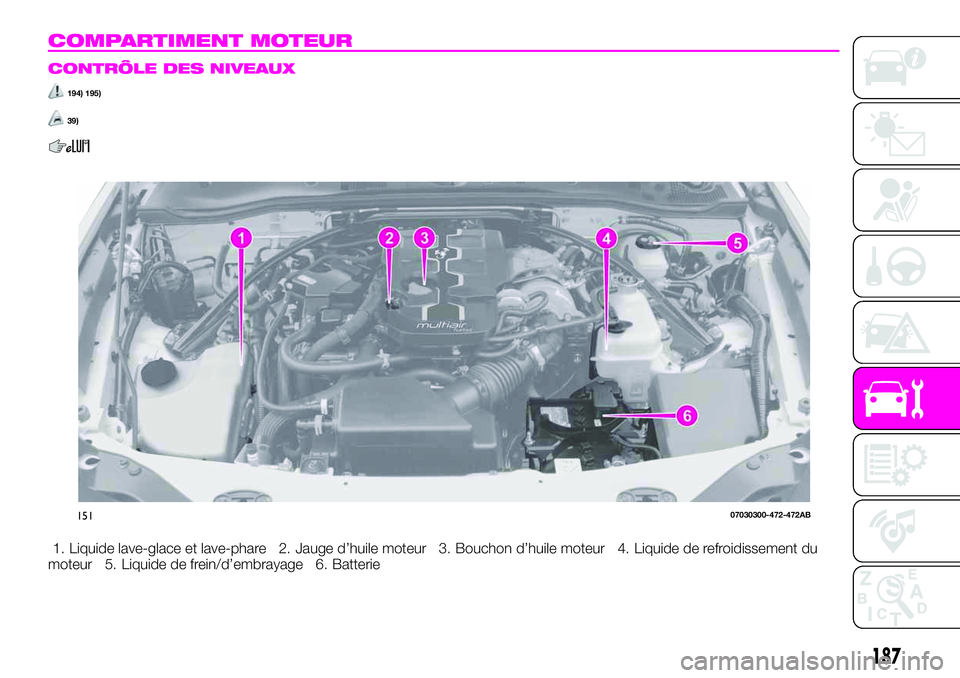

MAINTENANCE ET ENTRETIEN

COMPARTIMENT MOTEUR
CONTRÔLE DES NIVEAUX
194) 195)
39)
1. Liquide lave-glace et lave-phare 2. Jauge d’huile moteur 3. Bouchon d’huile moteur 4. Liquide de refroidissement du
moteur 5. Liquide de frein/d’embrayage 6. Batterie
15107030300-472-472AB
187

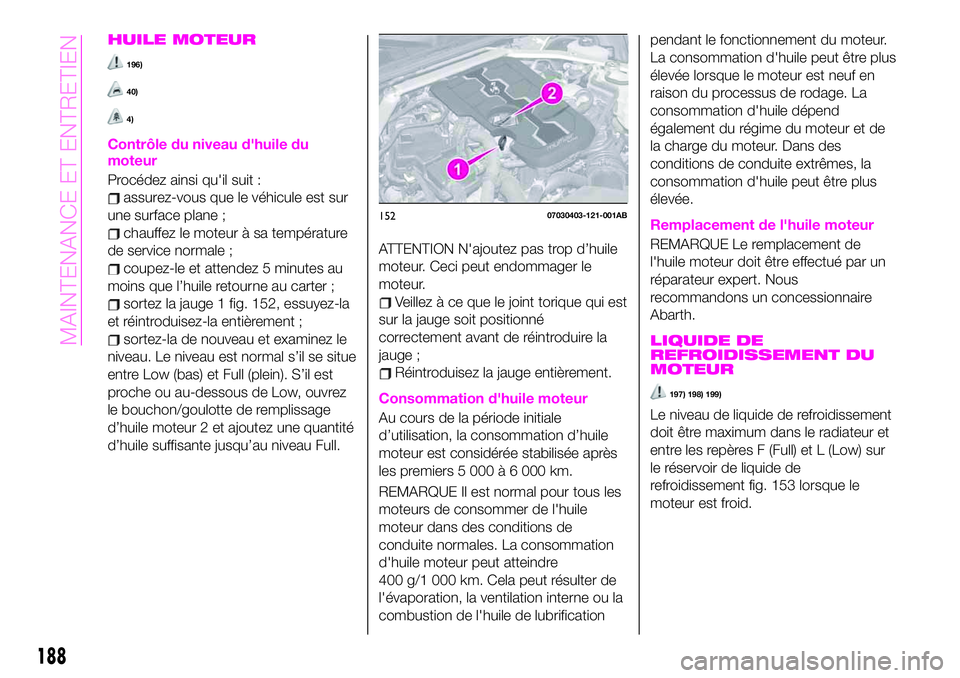

HUILE MOTEUR
196)
40)
4)
Contrôle du niveau d'huile du
moteur
Procédez ainsi qu'il suit :
assurez-vous que le véhicule est sur
une surface plane ;
chauffez le moteur à sa température
de service normale ;
coupez-le et attendez 5 minutes au
moins que l’huile retourne au carter ;
sortez la jauge 1 fig. 152, essuyez-la
et réintroduisez-la entièrement ;
sortez-la de nouveau et examinez le
niveau. Le niveau est normal s’il se situe
entre Low (bas) et Full (plein). S’il est
proche ou au-dessous de Low, ouvrez
le bouchon/goulotte de remplissage
d’huile moteur 2 et ajoutez une quantité
d’huile suffisante jusqu’au niveau Full.
ATTENTION N'ajoutez pas trop d’huile
moteur. Ceci peut endommager le
moteur.
Veillez à ce que le joint torique qui est
sur la jauge soit positionné
correctement avant de réintroduire la
jauge ;
Réintroduisez la jauge entièrement.
Consommation d'huile moteur
Au cours de la période initiale
d’utilisation, la consommation d’huile
moteur est considérée stabilisée après
les premiers 5 000 à 6 000 km.
REMARQUE Il est normal pour tous les
moteurs de consommer de l'huile
moteur dans des conditions de
conduite normales. La consommation
d'huile moteur peut atteindre
400 g/1 000 km. Cela peut résulter de
l'évaporation, la ventilation interne ou la
combustion de l'huile de lubrificationpendant le fonctionnement du moteur.
La consommation d'huile peut être plus
élevée lorsque le moteur est neuf en
raison du processus de rodage. La
consommation d'huile dépend
également du régime du moteur et de
la charge du moteur. Dans des
conditions de conduite extrêmes, la
consommation d'huile peut être plus
élevée.
Remplacement de l'huile moteur
REMARQUE Le remplacement de
l'huile moteur doit être effectué par un
réparateur expert. Nous
recommandons un concessionnaire
Abarth.
LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR
197) 198) 199)
Le niveau de liquide de refroidissement
doit être maximum dans le radiateur et
entre les repères F (Full) et L (Low) sur
le réservoir de liquide de
refroidissement fig. 153 lorsque le
moteur est froid.
15207030403-121-001AB
188
MAINTENANCE ET ENTRETIEN
