Abarth 124 Spider 2020 Notice d'entretien (in French)

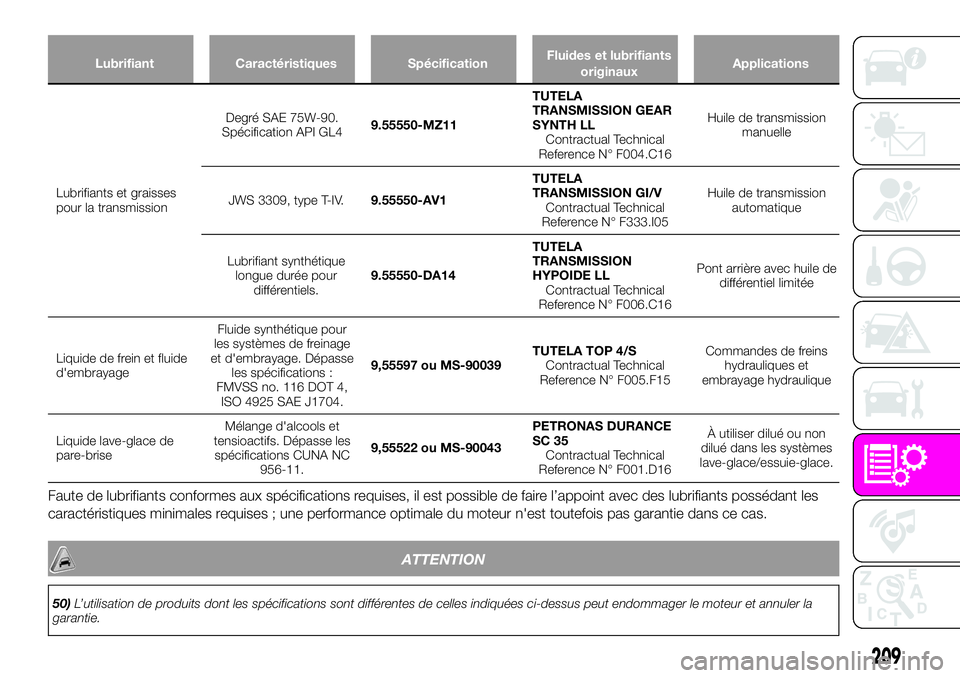

Lubrifiant Caractéristiques SpécificationFluides et lubrifiants
originauxApplications
Lubrifiants et graisses
pour la transmissionDegré SAE 75W-90.
Spécification API GL49.55550-MZ11TUTELA
TRANSMISSION GEAR
SYNTH LL
Contractual Technical
Reference N° F004.C16Huile de transmission
manuelle
JWS 3309, type T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference N° F333.I05Huile de transmission
automatique
Lubrifiant synthétique
longue durée pour
différentiels.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference N° F006.C16Pont arrière avec huile de
différentiel limitée
Liquide de frein et fluide
d'embrayageFluide synthétique pour
les systèmes de freinage
et d'embrayage. Dépasse
les spécifications :
FMVSS no. 116 DOT 4,
ISO 4925 SAE J1704.9,55597 ou MS-90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Commandes de freins
hydrauliques et
embrayage hydraulique
Liquide lave-glace de
pare-briseMélange d'alcools et
tensioactifs. Dépasse les
spécifications CUNA NC
956-11.9,55522 ou MS-90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16À utiliser dilué ou non
dilué dans les systèmes
lave-glace/essuie-glace.
Faute de lubrifiants conformes aux spécifications requises, il est possible de faire l’appoint avec des lubrifiants possédant les
caractéristiques minimales requises ; une performance optimale du moteur n'est toutefois pas garantie dans ce cas.
ATTENTION
50)L’utilisation de produits dont les spécifications sont différentes de celles indiquées ci-dessus peut endommager le moteur et annuler la
garantie.
209

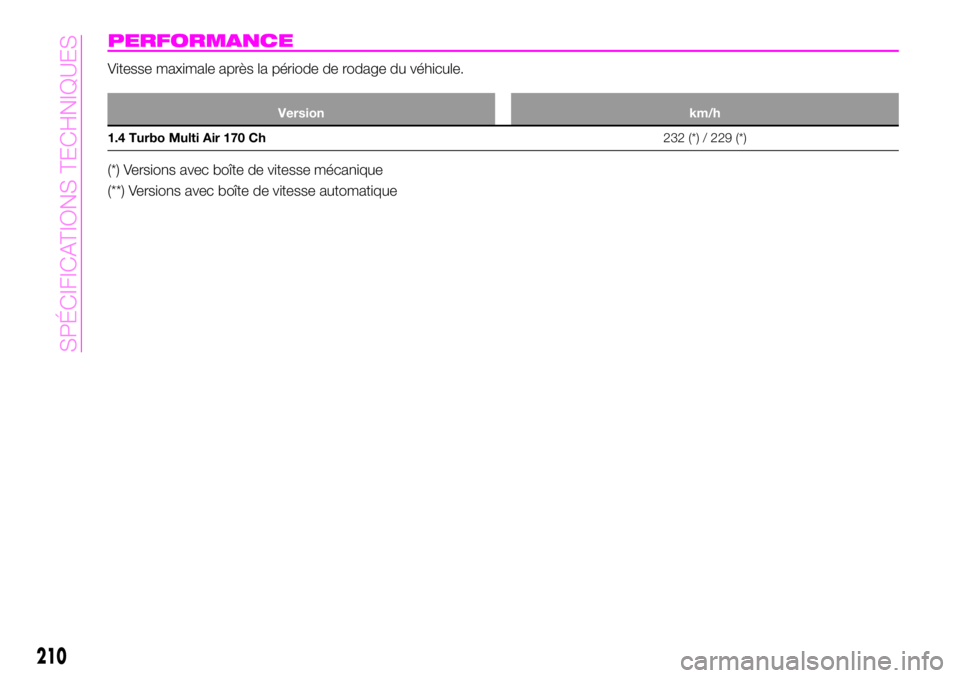

PERFORMANCE
Vitesse maximale après la période de rodage du véhicule.
Version km/h
1.4 Turbo Multi Air 170 Ch232 (*) / 229 (*)
(*) Versions avec boîte de vitesse mécanique
(**) Versions avec boîte de vitesse automatique
210
SPÉCIFICATIONS TECHNIQUES

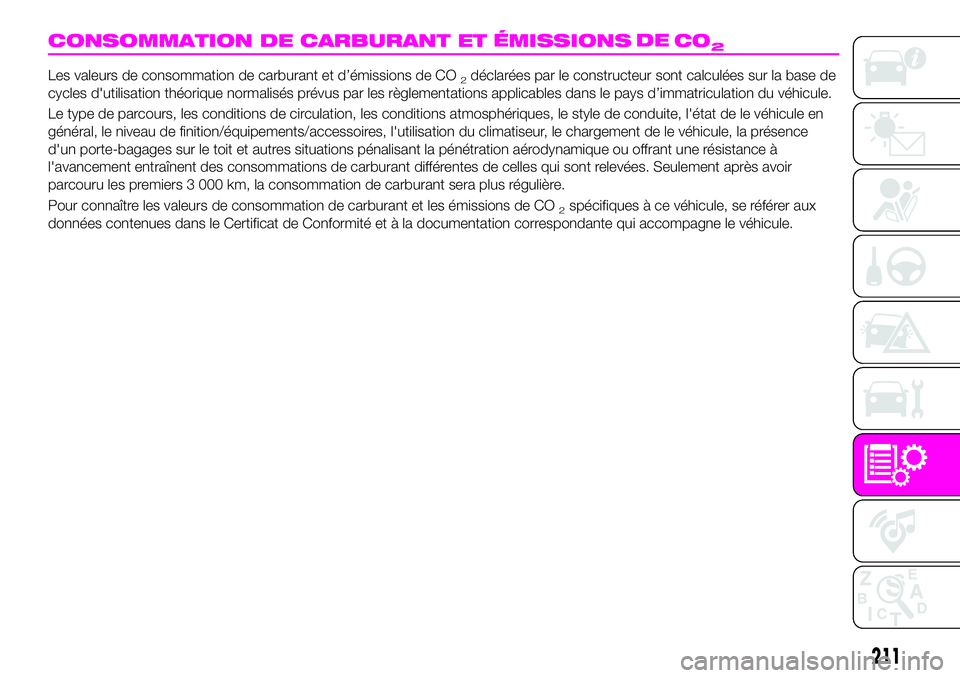

CONSOMMATION DE CARBURANT ET MISSIONS CO2
Les valeurs de consommation de carburant et d’émissions de CO2déclarées par le constructeur sont calculées sur la base de
cycles d'utilisation théorique normalisés prévus par les règlementations applicables dans le pays d’immatriculation du véhicule.
Le type de parcours, les conditions de circulation, les conditions atmosphériques, le style de conduite, l'état de le véhicule en
général, le niveau de finition/équipements/accessoires, l'utilisation du climatiseur, le chargement de le véhicule, la présence
d'un porte-bagages sur le toit et autres situations pénalisant la pénétration aérodynamique ou offrant une résistance à
l'avancement entraînent des consommations de carburant différentes de celles qui sont relevées. Seulement après avoir
parcouru les premiers 3 000 km, la consommation de carburant sera plus régulière.
Pour connaître les valeurs de consommation de carburant et les émissions de CO
2spécifiques à ce véhicule, se référer aux
données contenues dans le Certificat de Conformité et à la documentation correspondante qui accompagne le véhicule.
211
DE É

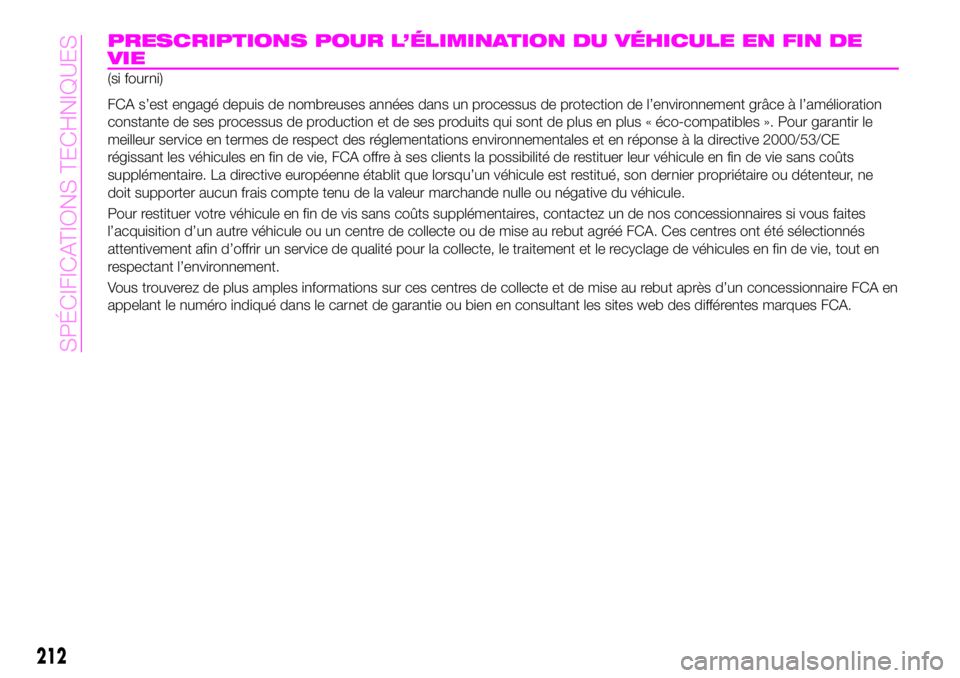

PRESCRIPTIONS POUR L’ÉLIMINATION DU VÉHICULE EN FIN DE
VIE
(si fourni)
FCA s’est engagé depuis de nombreuses années dans un processus de protection de l’environnement grâce à l’amélioration
constante de ses processus de production et de ses produits qui sont de plus en plus « éco-compatibles ». Pour garantir le
meilleur service en termes de respect des réglementations environnementales et en réponse à la directive 2000/53/CE
régissant les véhicules en fin de vie, FCA offre à ses clients la possibilité de restituer leur véhicule en fin de vie sans coûts
supplémentaire. La directive européenne établit que lorsqu’un véhicule est restitué, son dernier propriétaire ou détenteur, ne
doit supporter aucun frais compte tenu de la valeur marchande nulle ou négative du véhicule.
Pour restituer votre véhicule en fin de vis sans coûts supplémentaires, contactez un de nos concessionnaires si vous faites
l’acquisition d’un autre véhicule ou un centre de collecte ou de mise au rebut agréé FCA. Ces centres ont été sélectionnés
attentivement afin d’offrir un service de qualité pour la collecte, le traitement et le recyclage de véhicules en fin de vie, tout en
respectant l’environnement.
Vous trouverez de plus amples informations sur ces centres de collecte et de mise au rebut après d’un concessionnaire FCA en
appelant le numéro indiqué dans le carnet de garantie ou bien en consultant les sites web des différentes marques FCA.
212
SPÉCIFICATIONS TECHNIQUES

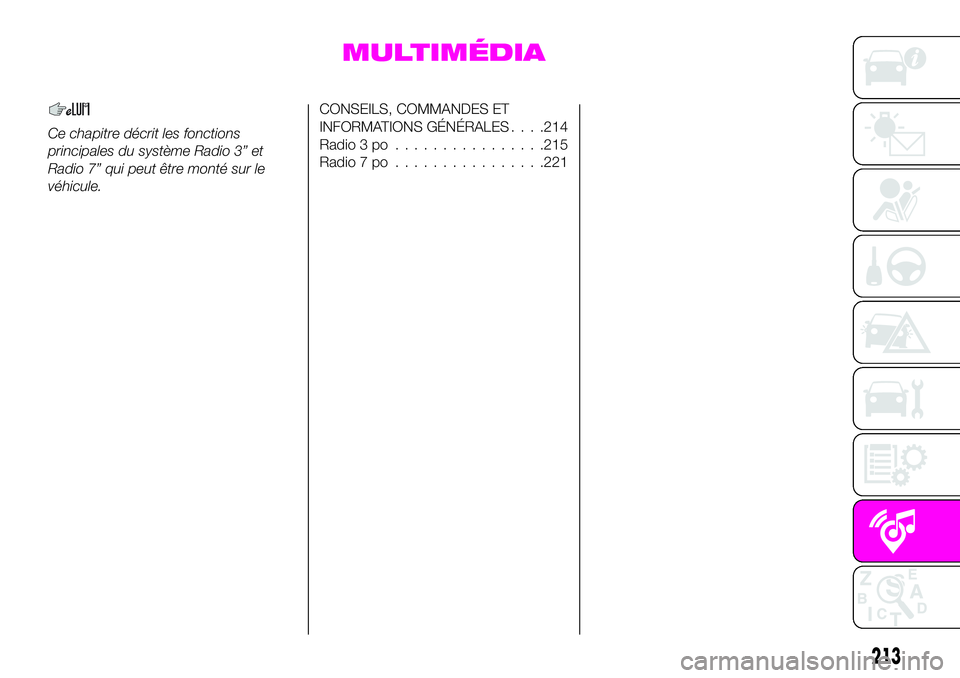

MULTIMÉDIA
Ce chapitre décrit les fonctions
principales du système Radio 3” et
Radio 7” qui peut être monté sur le
véhicule.
CONSEILS, COMMANDES ET
INFORMATIONS GÉNÉRALES. . . .214
Radio 3 po................215
Radio 7 po................221
213

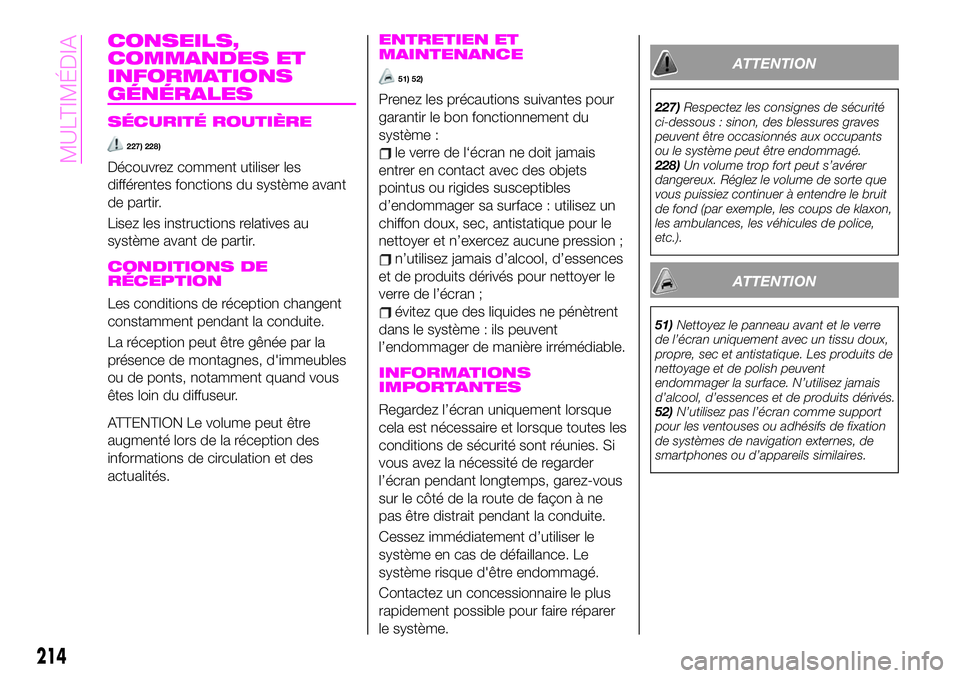

CONSEILS,
COMMANDES ET
INFORMATIONS
GÉNÉRALES
SÉCURITÉ ROUTIÈRE
227) 228)
Découvrez comment utiliser les
différentes fonctions du système avant
de partir.
Lisez les instructions relatives au
système avant de partir.
CONDITIONS DE
RÉCEPTION
Les conditions de réception changent
constamment pendant la conduite.
La réception peut être gênée par la
présence de montagnes, d'immeubles
ou de ponts, notamment quand vous
êtes loin du diffuseur.
ATTENTION Le volume peut être
augmenté lors de la réception des
informations de circulation et des
actualités.
ENTRETIEN ET
MAINTENANCE
51) 52)
Prenez les précautions suivantes pour
garantir le bon fonctionnement du
système :
le verre de l‘écran ne doit jamais
entrer en contact avec des objets
pointus ou rigides susceptibles
d’endommager sa surface : utilisez un
chiffon doux, sec, antistatique pour le
nettoyer et n’exercez aucune pression ;
n’utilisez jamais d’alcool, d’essences
et de produits dérivés pour nettoyer le
verre de l’écran ;
évitez que des liquides ne pénètrent
dans le système : ils peuvent
l’endommager de manière irrémédiable.
INFORMATIONS
IMPORTANTES
Regardez l’écran uniquement lorsque
cela est nécessaire et lorsque toutes les
conditions de sécurité sont réunies. Si
vous avez la nécessité de regarder
l’écran pendant longtemps, garez-vous
sur le côté de la route de façon à ne
pas être distrait pendant la conduite.
Cessez immédiatement d’utiliser le
système en cas de défaillance. Le
système risque d'être endommagé.
Contactez un concessionnaire le plus
rapidement possible pour faire réparer
le système.
ATTENTION
227)Respectez les consignes de sécurité
ci-dessous : sinon, des blessures graves
peuvent être occasionnés aux occupants
ou le système peut être endommagé.
228)Un volume trop fort peut s’avérer
dangereux. Réglez le volume de sorte que
vous puissiez continuer à entendre le bruit
de fond (par exemple, les coups de klaxon,
les ambulances, les véhicules de police,
etc.).
ATTENTION
51)Nettoyez le panneau avant et le verre
de l’écran uniquement avec un tissu doux,
propre, sec et antistatique. Les produits de
nettoyage et de polish peuvent
endommager la surface. N’utilisez jamais
d’alcool, d’essences et de produits dérivés.
52)N’utilisez pas l’écran comme support
pour les ventouses ou adhésifs de fixation
de systèmes de navigation externes, de
smartphones ou d’appareils similaires.
214
MULTIMÉDIA

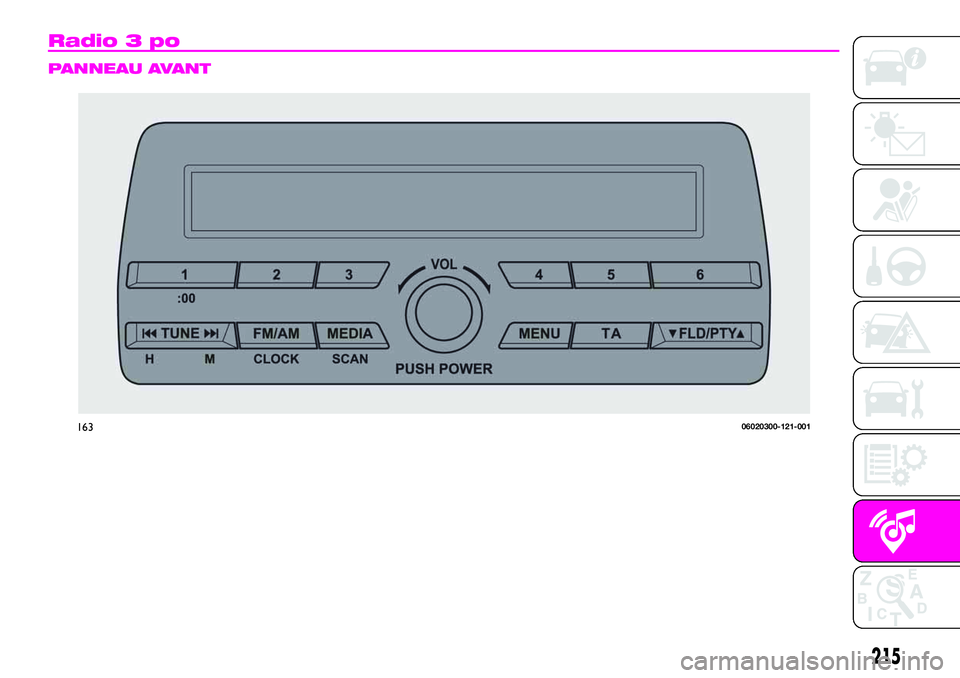

Radio 3 po
PANNEAU AVANT
16306020300-121-001
215

COMMANDES AU
VOLANT
Les commandes des principales
fonctions du système sont présentes
sur le volant fig. 164 (versions avec
mains libres
Bluetooth®
et
fig. 165 (versions avec mains libres
Bluetooth®
) pour en faciliter le
contrôle.
COMMUTATEURS DE VOLUME
Appuyez sur le commutateur du volume
en le soulevant+pour augmenter le
volume. Appuyez sur le commutateur
du volume en l’abaissant–pour
diminuer le volume.
COMMUTATEUR DE RECHERCHE
Radio MW/LW/FM
Appuyez sur le commutateur de
recherche
/. La radio
sélectionne la station suivante/
précédente selon son ordre de
mémorisation.
Maintenez enfoncé le commutateur de
recherche
/pour rechercher
toutes les stations accessibles sur une
fréquence supérieure ou inférieure,
qu’elle ait été ou non mémorisée.
Les stations de radio qui ont été
précédemment mémorisées à l’aide du
réglage de mémorisation automatique
peuvent être rappelées en appuyant sur
le commutateur de recherche
/
pendant l’écoute de n’importe
quelle station de radio mémorisée à
l’aide du réglage de mémorisation
automatique.
Les stations de radio peuvent être
rappelées dans l’ordre où elles ont été
mémorisées à chaque pression sur le
commutateur
/.
Audio USB /
Bluetooth®
AudioAppuyez sur le commutateur de
recherche
pour passer au début
de la piste suivante. Appuyez quelques
secondes sur le commutateur de
recherche
après le début de la
lecture pour passer au début de la piste
précédente.
Appuyez sur le commutateur de
recherche
après quelques
secondes pour commencer la lecture à
partir du début de la piste actuelle.
COMMUTATEUR SILENCIEUX
Appuyez une fois sur le commutateur
silencieux
pour couper le son de la
radio et appuyez une nouvelle fois sur le
commutateur pour rétablir la sortie
audio.
Si le contact est coupé alors que le son
de la radio est coupé, le mode
silencieux est annulé. Au redémarrage
du moteur, l’audio n’est donc pas
coupé. Pour couper de nouveau le son,
appuyez sur le commutateur silencieux
.
COMMANDE DE MISE EN
MARCHE / VOLUME
MISE EN MARCHE / ARRÊT
Mettez le contact sur ACC ou ON.
Appuyez sur le boutonPUSH POWER
pour allumer le système audio. Appuyez
1640620500-189-099AB
1650620500-188-088AB
216
MULTIMÉDIA

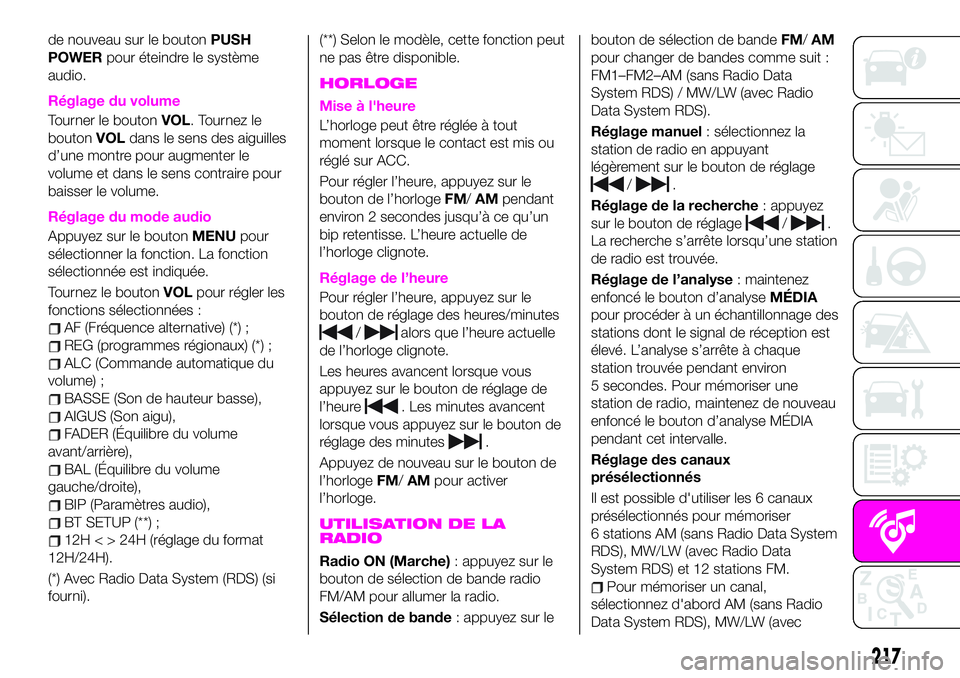

de nouveau sur le boutonPUSH
POWERpour éteindre le système
audio.
Réglage du volume
Tourner le boutonVOL. Tournez le
boutonVOLdans le sens des aiguilles
d’une montre pour augmenter le
volume et dans le sens contraire pour
baisser le volume.
Réglage du mode audio
Appuyez sur le boutonMENUpour
sélectionner la fonction. La fonction
sélectionnée est indiquée.
Tournez le boutonVOLpour régler les
fonctions sélectionnées :
AF (Fréquence alternative) (*) ;
REG (programmes régionaux) (*) ;
ALC (Commande automatique du
volume) ;
BASSE (Son de hauteur basse),
AIGUS (Son aigu),
FADER (Équilibre du volume
avant/arrière),
BAL (Équilibre du volume
gauche/droite),
BIP (Paramètres audio),
BT SETUP (**) ;
12H < > 24H (réglage du format
12H/24H).
(*) Avec Radio Data System (RDS) (si
fourni).(**) Selon le modèle, cette fonction peut
ne pas être disponible.
HORLOGE
Mise à l'heure
L’horloge peut être réglée à tout
moment lorsque le contact est mis ou
réglé sur ACC.
Pour régler l’heure, appuyez sur le
bouton de l’horlogeFM/AMpendant
environ 2 secondes jusqu’à ce qu’un
bip retentisse. L’heure actuelle de
l’horloge clignote.
Réglage de l’heure
Pour régler l’heure, appuyez sur le
bouton de réglage des heures/minutes
/alors que l’heure actuelle
de l’horloge clignote.
Les heures avancent lorsque vous
appuyez sur le bouton de réglage de
l’heure
. Les minutes avancent
lorsque vous appuyez sur le bouton de
réglage des minutes
.
Appuyez de nouveau sur le bouton de
l’horlogeFM/AMpour activer
l’horloge.
UTILISATION DE LA
RADIO
Radio ON (Marche): appuyez sur le
bouton de sélection de bande radio
FM/AM pour allumer la radio.
Sélection de bande: appuyez sur lebouton de sélection de bandeFM/AM
pour changer de bandes comme suit :
FM1–FM2–AM (sans Radio Data
System RDS) / MW/LW (avec Radio
Data System RDS).
Réglage manuel: sélectionnez la
station de radio en appuyant
légèrement sur le bouton de réglage
/.
Réglage de la recherche: appuyez
sur le bouton de réglage
/.
La recherche s’arrête lorsqu’une station
de radio est trouvée.
Réglage de l’analyse: maintenez
enfoncé le bouton d’analyseMÉDIA
pour procéder à un échantillonnage des
stations dont le signal de réception est
élevé. L’analyse s’arrête à chaque
station trouvée pendant environ
5 secondes. Pour mémoriser une
station de radio, maintenez de nouveau
enfoncé le bouton d’analyse MÉDIA
pendant cet intervalle.
Réglage des canaux
présélectionnés
Il est possible d'utiliser les 6 canaux
présélectionnés pour mémoriser
6 stations AM (sans Radio Data System
RDS), MW/LW (avec Radio Data
System RDS) et 12 stations FM.
Pour mémoriser un canal,
sélectionnez d'abord AM (sans Radio
Data System RDS), MW/LW (avec
217

Radio Data System RDS), FM1, ou
FM2. Syntonisez-vous sur la station de
radio voulue.
Appuyez sur un bouton de canal
présélectionné pendant environ
2 secondes jusqu’à l’émission d’un bip.
Le numéro de canal présélectionné ou
de fréquence de station de radio est
affiché. La station est désormais
mémorisée.
Répétez cette opération pour les
autres stations et bandes à mémoriser.
Pour syntoniser une station dans la
mémoire, sélectionnez AM (sans Radio
Data System RDS), MW/LW (avec
Radio Data System RDS), FM1 ou FM2,
puis appuyez sur le bouton de
présélection du canal. La fréquence de
la station de radio ou le numéro du
canal est affiché.
MODE AUX / USB / iPod
Prise auxiliaire / Port USB
Vous pouvez entendre le son à partir
des haut-parleurs du véhicule en
connectant un système audio portatif
vendu dans le commerce à la prise
auxiliaire. Un câble à fiche mini stéréo
sans impédance (Ø 3,5) vendu dans le
commerce est requis. Il est également
possible d’entendre du son à partir du
système audio du véhicule en
connectant un appareil USB ou iPod au
port USB.
Comment utiliser le mode AUX
Mettez le contact ou réglez le
contacteur d'allumage sur la position
ACC, appuyez sur le bouton de mise en
marche/volume pour allumer le système
audio et appuyez sur le boutonMEDIA
(MÉDIA) du système audio pour activer
le mode AUX.
Comment utiliser le mode USB
Ce système ne prend pas en charge les
appareils USB 3.0. De plus, il est
possible que d’autres appareils ne
soient pas pris en charge selon le
modèle ou la version du système
d’exploitation.
Lecture
Mettez le contact ou réglez le
contacteur d'allumage sur la position
ACC, appuyez sur le bouton de mise en
marche/volume pour allumer le système
audio et appuyez sur le boutonMEDIA
(MÉDIA), puis commencez la lecture.
Recherche de piste
Appuyez une fois sur le bouton de piste
fléché vers le haut
pour passer à
la piste suivante.
Appuyez quelques secondes sur le
bouton de piste fléché vers le bas
après le début de la lecture pour
passer au début de la piste précédente.
Appuyez sur le bouton de piste fléché
vers le bas
après quelquessecondes pour commencer la lecture à
partir du début de la piste actuelle.
Comment utiliser le mode iPod
Il est possible qu’un iPod ne soit pas
pris en charge selon le modèle ou la
version du système d’exploitation. Dans
ce cas, un message d’erreur s’affiche.
REMARQUE Les fonctions de l’iPod sur
l’iPod ne sont pas opérationnelles
lorsqu’il est connecté au système car le
système contrôle les fonctions de
l’iPod.
Recherche de piste
Appuyez une fois sur le bouton de piste
fléché vers le haut
pour passer à
la piste suivante.
Appuyez quelques secondes sur le
bouton de piste fléché vers le bas
(selon la version du logiciel de
l’iPod) après le début de la lecture pour
passer au début de la piste précédente.
Appuyez sur le bouton de piste fléché
vers le bas
après quelques
secondes (selon la version du logiciel
de l’iPod) pour commencer la lecture à
partir du début de la piste actuelle.
Recherche par catégorie: appuyez
sur le bouton de catégorie fléché vers le
bas5pour sélectionner la catégorie
précédente et sur le bouton de
catégorie fléché vers le haut6pour
sélectionner la catégorie suivante. Les
218
MULTIMÉDIA
