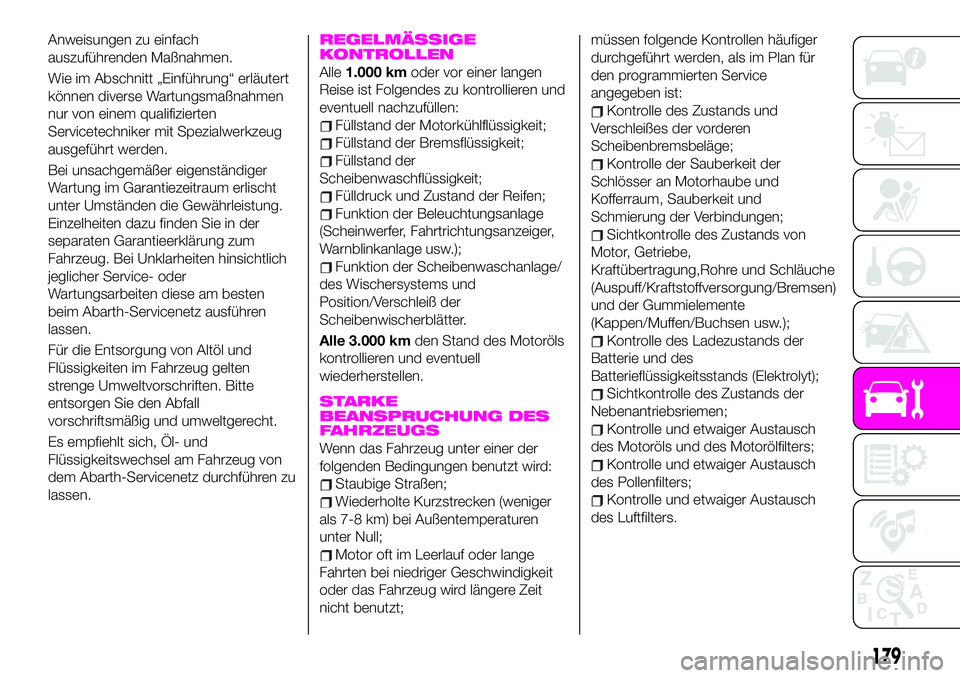

Abarth 124 Spider 2021 Betriebsanleitung (in German)

Anweisungen zu einfach
auszuführenden Maßnahmen.
Wie im Abschnitt „Einführung“ erläutert
können diverse Wartungsmaßnahmen
nur von einem qualifizierten
Servicetechniker mit Spezialwerkzeug
ausgeführt werden.
Bei unsachgemäßer eigenständiger
Wartung im Garantiezeitraum erlischt
unter Umständen die Gewährleistung.
Einzelheiten dazu finden Sie in der
separaten Garantieerklärung zum
Fahrzeug. Bei Unklarheiten hinsichtlich
jeglicher Service- oder
Wartungsarbeiten diese am besten
beim Abarth-Servicenetz ausführen
lassen.
Für die Entsorgung von Altöl und
Flüssigkeiten im Fahrzeug gelten
strenge Umweltvorschriften. Bitte
entsorgen Sie den Abfall
vorschriftsmäßig und umweltgerecht.
Es empfiehlt sich, Öl- und
Flüssigkeitswechsel am Fahrzeug von
dem Abarth-Servicenetz durchführen zu
lassen.REGELMÄSSIGE
KONTROLLEN
Alle1.000 kmoder vor einer langen
Reise ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
Füllstand der Motorkühlflüssigkeit;
Füllstand der Bremsflüssigkeit;
Füllstand der
Scheibenwaschflüssigkeit;
Fülldruck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage usw.);
Funktion der Scheibenwaschanlage/
des Wischersystems und
Position/Verschleiß der
Scheibenwischerblätter.
Alle 3.000 kmden Stand des Motoröls
kontrollieren und eventuell
wiederherstellen.
STARKE
BEANSPRUCHUNG DES
FAHRZEUGS
Wenn das Fahrzeug unter einer der
folgenden Bedingungen benutzt wird:
Staubige Straßen;
Wiederholte Kurzstrecken (weniger
als 7-8 km) bei Außentemperaturen
unter Null;
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
oder das Fahrzeug wird längere Zeit
nicht benutzt;müssen folgende Kontrollen häufiger
durchgeführt werden, als im Plan für
den programmierten Service
angegeben ist:
Kontrolle des Zustands und
Verschleißes der vorderen
Scheibenbremsbeläge;
Kontrolle der Sauberkeit der
Schlösser an Motorhaube und
Kofferraum, Sauberkeit und
Schmierung der Verbindungen;
Sichtkontrolle des Zustands von
Motor, Getriebe,
Kraftübertragung,Rohre und Schläuche
(Auspuff/Kraftstoffversorgung/Bremsen)
und der Gummielemente
(Kappen/Muffen/Buchsen usw.);
Kontrolle des Ladezustands der
Batterie und des
Batterieflüssigkeitsstands (Elektrolyt);
Sichtkontrolle des Zustands der
Nebenantriebsriemen;
Kontrolle und etwaiger Austausch
des Motoröls und des Motorölfilters;
Kontrolle und etwaiger Austausch
des Pollenfilters;
Kontrolle und etwaiger Austausch
des Luftfilters.
179

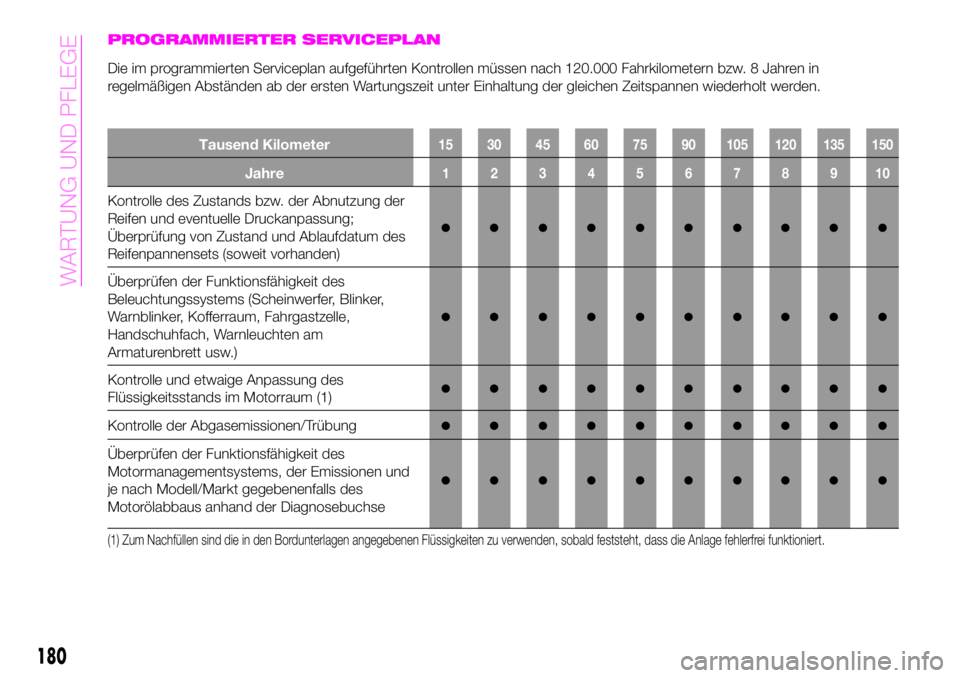

PROGRAMMIERTER SERVICEPLAN
Die im programmierten Serviceplan aufgeführten Kontrollen müssen nach 120.000 Fahrkilometern bzw. 8 Jahren in
regelmäßigen Abständen ab der ersten Wartungszeit unter Einhaltung der gleichen Zeitspannen wiederholt werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands bzw. der Abnutzung der
Reifen und eventuelle Druckanpassung;
Überprüfung von Zustand und Ablaufdatum des
Reifenpannensets (soweit vorhanden)
●●●●●●●●●●
Überprüfen der Funktionsfähigkeit des
Beleuchtungssystems (Scheinwerfer, Blinker,
Warnblinker, Kofferraum, Fahrgastzelle,
Handschuhfach, Warnleuchten am
Armaturenbrett usw.)
●●●●●●●●●●
Kontrolle und etwaige Anpassung des
Flüssigkeitsstands im Motorraum (1)●●●●●●●●●●
Kontrolle der Abgasemissionen/Trübung●●●●●●●●●●
Überprüfen der Funktionsfähigkeit des
Motormanagementsystems, der Emissionen und
je nach Modell/Markt gegebenenfalls des
Motorölabbaus anhand der Diagnosebuchse
●●●●●●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden, sobald feststeht, dass die Anlage fehlerfrei funktioniert.
180
WARTUNG UND PFLEGE

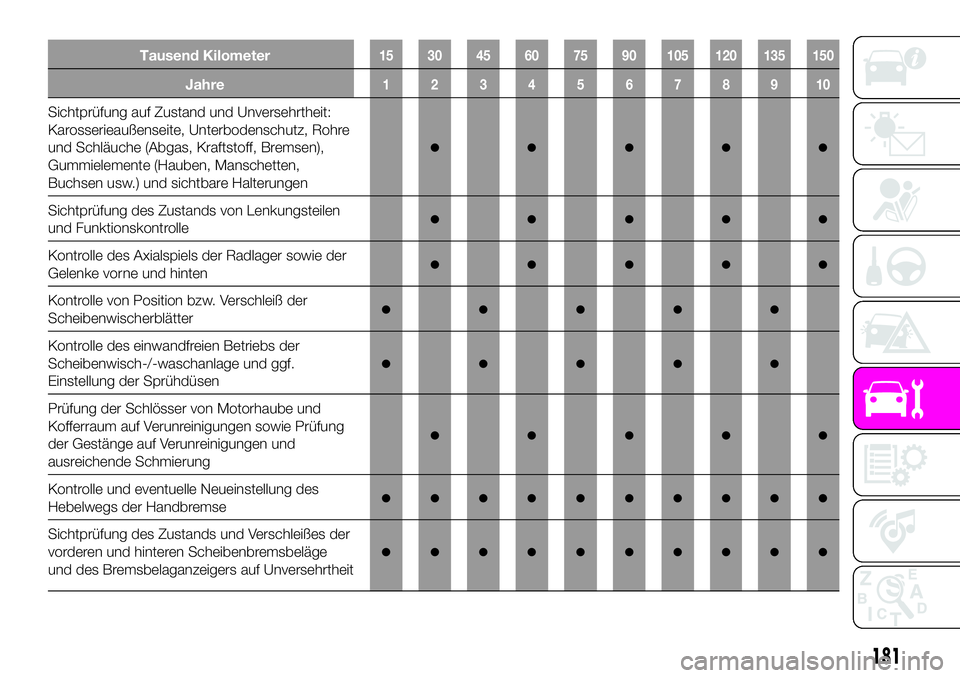

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre
und Schläuche (Abgas, Kraftstoff, Bremsen),
Gummielemente (Hauben, Manschetten,
Buchsen usw.) und sichtbare Halterungen
●●●●●
Sichtprüfung des Zustands von Lenkungsteilen
und Funktionskontrolle●●●●●
Kontrolle des Axialspiels der Radlager sowie der
Gelenke vorne und hinten●●●●●
Kontrolle von Position bzw. Verschleiß der
Scheibenwischerblätter●●●●●
Kontrolle des einwandfreien Betriebs der
Scheibenwisch-/-waschanlage und ggf.
Einstellung der Sprühdüsen
●●●●●
Prüfung der Schlösser von Motorhaube und
Kofferraum auf Verunreinigungen sowie Prüfung
der Gestänge auf Verunreinigungen und
ausreichende Schmierung
●●●●●
Kontrolle und eventuelle Neueinstellung des
Hebelwegs der Handbremse●●●●●●●●●●
Sichtprüfung des Zustands und Verschleißes der
vorderen und hinteren Scheibenbremsbeläge
und des Bremsbelaganzeigers auf Unversehrtheit
●●●●●●●●●●
181

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung der Anlage zur Begrenzung der
Verdunstungsemissionen●●●
Sichtprüfung von Zustand und Spannung der
Nebenantriebsriemen●
Sichtprüfung des Zustands des
Steuerzahnriemens●
Wechseln von Getriebeöl●
Wechseln von Motoröl und Ölfilter●●●●●●●●●●
Wechseln der Zündkerzen (2)●●●
Austausch der bzw. des Nebenantriebsriemen(s)(3)
Wechseln des Steuerzahnriemens(3)
Wechseln der Luftfilterpatrone (4)
●●●
Wechseln der Bremsflüssigkeit(5)
(2) Um bei 1.4 Turbo Multiair-Modellen einen funktionierenden Betrieb zu garantieren und ernste Motorschäden zu vermeiden, ist unbedingt wie folgtvorzugehen:
Nur speziell für diese Motoren zertifizierte Zündkerzen verwenden; alle Zündkerzen sollten vom gleichen Gerätetyp und derselben Marke sein (sieheden
Abschnitt „Motor“ im Kapitel „Technische Daten“); halten Sie sich strikt an die im programmierten Serviceplan angegebenen Wechselintervalle. Fürden
Austausch der Zündkerzen empfiehlt es sich, das Abarth-Servicenetz zu kontaktieren.
(3) Geringere Staubbelastung: empfohlen bei Laufleistung von max. 120.000 km. Unabhängig von der Laufleistung muss der Riemen alle 6 Jahre gewechselt
werden. Höhere Staubbelastung und/oder starke Beanspruchung (kaltes Klima, Stadtfahrzeug, lange Leerlaufzeiten): empfohlen bei Laufleistung von max.
60.000 km. Unabhängig von der Laufleistung muss der Riemen alle 4 Jahre gewechselt werden.
(4) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15,000 km ersetzt werden.
(5) Die Bremsflüssigkeit muss unabhängig von der Laufleistung alle zwei Jahre gewechselt werden.
182
WARTUNG UND PFLEGE

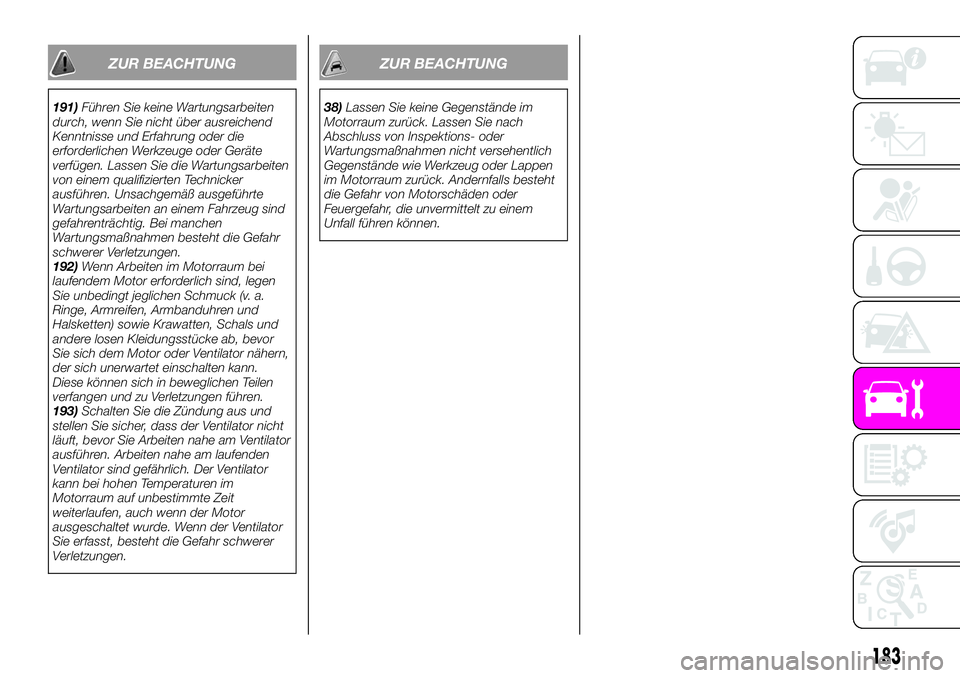

ZUR BEACHTUNG
191)Führen Sie keine Wartungsarbeiten
durch, wenn Sie nicht über ausreichend
Kenntnisse und Erfahrung oder die
erforderlichen Werkzeuge oder Geräte
verfügen. Lassen Sie die Wartungsarbeiten
von einem qualifizierten Technicker
ausführen. Unsachgemäß ausgeführte
Wartungsarbeiten an einem Fahrzeug sind
gefahrenträchtig. Bei manchen
Wartungsmaßnahmen besteht die Gefahr
schwerer Verletzungen.
192)Wenn Arbeiten im Motorraum bei
laufendem Motor erforderlich sind, legen
Sie unbedingt jeglichen Schmuck (v. a.
Ringe, Armreifen, Armbanduhren und
Halsketten) sowie Krawatten, Schals und
andere losen Kleidungsstücke ab, bevor
Sie sich dem Motor oder Ventilator nähern,
der sich unerwartet einschalten kann.
Diese können sich in beweglichen Teilen
verfangen und zu Verletzungen führen.
193)Schalten Sie die Zündung aus und
stellen Sie sicher, dass der Ventilator nicht
läuft, bevor Sie Arbeiten nahe am Ventilator
ausführen. Arbeiten nahe am laufenden
Ventilator sind gefährlich. Der Ventilator
kann bei hohen Temperaturen im
Motorraum auf unbestimmte Zeit
weiterlaufen, auch wenn der Motor
ausgeschaltet wurde. Wenn der Ventilator
Sie erfasst, besteht die Gefahr schwerer
Verletzungen.
ZUR BEACHTUNG
38)Lassen Sie keine Gegenstände im
Motorraum zurück. Lassen Sie nach
Abschluss von Inspektions- oder
Wartungsmaßnahmen nicht versehentlich
Gegenstände wie Werkzeug oder Lappen
im Motorraum zurück. Andernfalls besteht
die Gefahr von Motorschäden oder
Feuergefahr, die unvermittelt zu einem
Unfall führen können.
183

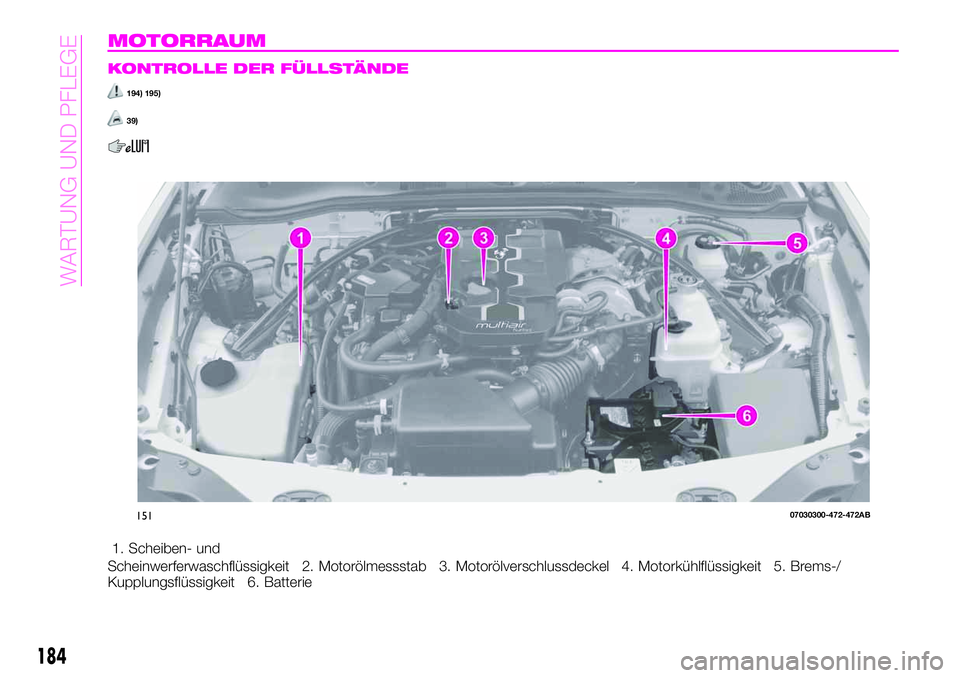

MOTORRAUM
KONTROLLE DER FÜLLSTÄNDE
194) 195)
39)
1. Scheiben- und
Scheinwerferwaschflüssigkeit 2. Motorölmessstab 3. Motorölverschlussdeckel 4. Motorkühlflüssigkeit 5. Brems-/
Kupplungsflüssigkeit 6. Batterie
15107030300-472-472AB
184
WARTUNG UND PFLEGE

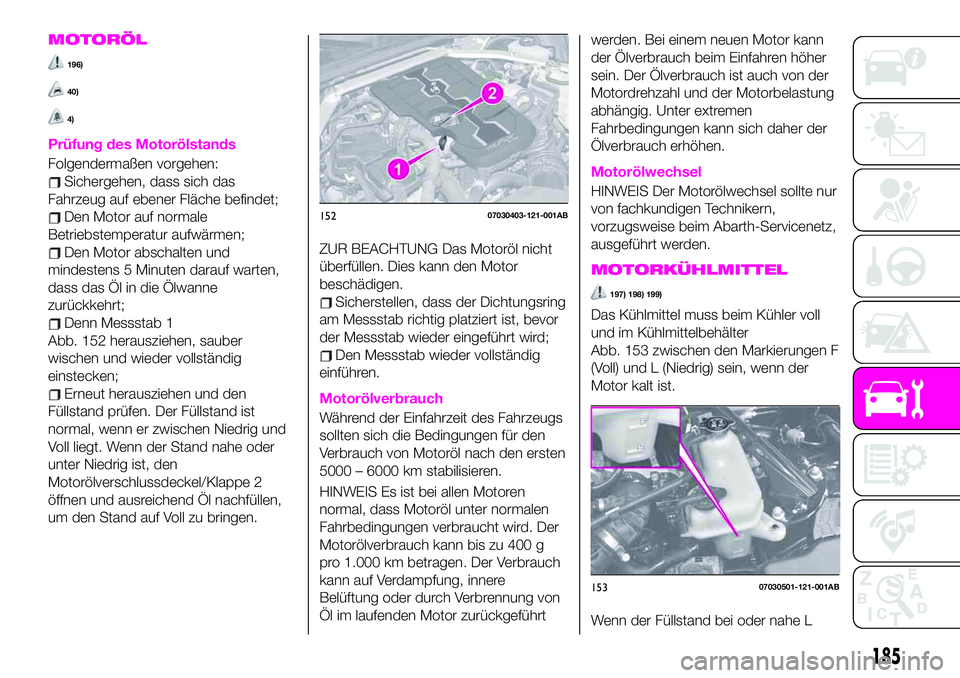

MOTORÖL
196)
40)
4)
Prüfung des Motorölstands
Folgendermaßen vorgehen:
Sichergehen, dass sich das
Fahrzeug auf ebener Fläche befindet;
Den Motor auf normale
Betriebstemperatur aufwärmen;
Den Motor abschalten und
mindestens 5 Minuten darauf warten,
dass das Öl in die Ölwanne
zurückkehrt;
Denn Messstab 1
Abb. 152 herausziehen, sauber
wischen und wieder vollständig
einstecken;
Erneut herausziehen und den
Füllstand prüfen. Der Füllstand ist
normal, wenn er zwischen Niedrig und
Voll liegt. Wenn der Stand nahe oder
unter Niedrig ist, den
Motorölverschlussdeckel/Klappe 2
öffnen und ausreichend Öl nachfüllen,
um den Stand auf Voll zu bringen.
ZUR BEACHTUNG Das Motoröl nicht
überfüllen. Dies kann den Motor
beschädigen.
Sicherstellen, dass der Dichtungsring
am Messstab richtig platziert ist, bevor
der Messstab wieder eingeführt wird;
Den Messstab wieder vollständig
einführen.
Motorölverbrauch
Während der Einfahrzeit des Fahrzeugs
sollten sich die Bedingungen für den
Verbrauch von Motoröl nach den ersten
5000 – 6000 km stabilisieren.
HINWEIS Es ist bei allen Motoren
normal, dass Motoröl unter normalen
Fahrbedingungen verbraucht wird. Der
Motorölverbrauch kann bis zu 400 g
pro 1.000 km betragen. Der Verbrauch
kann auf Verdampfung, innere
Belüftung oder durch Verbrennung von
Öl im laufenden Motor zurückgeführtwerden. Bei einem neuen Motor kann
der Ölverbrauch beim Einfahren höher
sein. Der Ölverbrauch ist auch von der
Motordrehzahl und der Motorbelastung
abhängig. Unter extremen
Fahrbedingungen kann sich daher der
Ölverbrauch erhöhen.
Motorölwechsel
HINWEIS Der Motorölwechsel sollte nur
von fachkundigen Technikern,
vorzugsweise beim Abarth-Servicenetz,
ausgeführt werden.
MOTORKÜHLMITTEL
197) 198) 199)
Das Kühlmittel muss beim Kühler voll
und im Kühlmittelbehälter
Abb. 153 zwischen den Markierungen F
(Voll) und L (Niedrig) sein, wenn der
Motor kalt ist.
Wenn der Füllstand bei oder nahe L
15207030403-121-001AB
15307030501-121-001AB
185

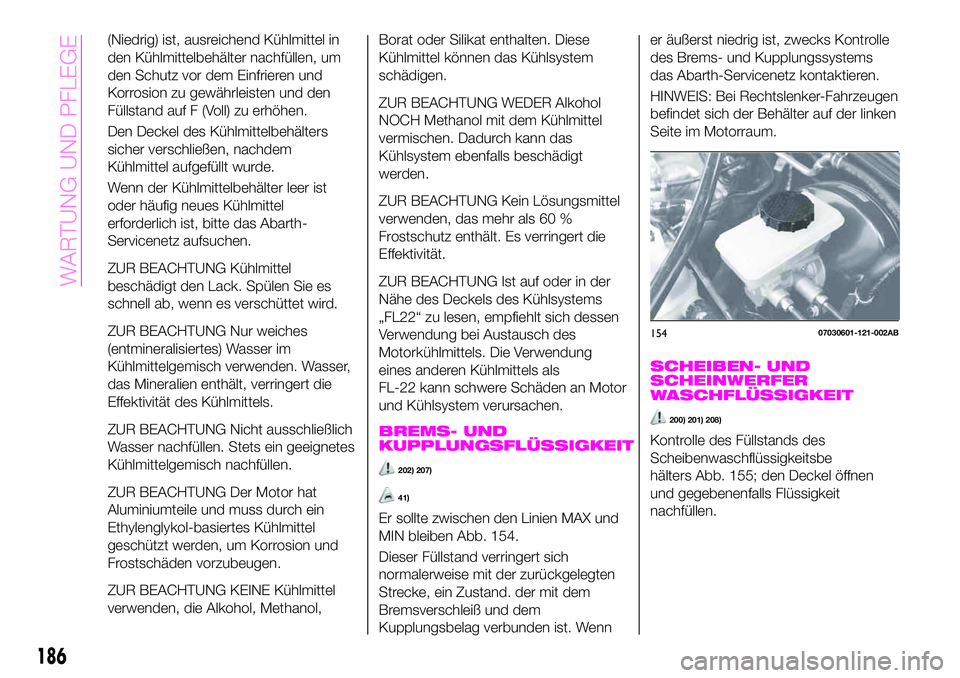

(Niedrig) ist, ausreichend Kühlmittel in
den Kühlmittelbehälter nachfüllen, um
den Schutz vor dem Einfrieren und
Korrosion zu gewährleisten und den
Füllstand auf F (Voll) zu erhöhen.
Den Deckel des Kühlmittelbehälters
sicher verschließen, nachdem
Kühlmittel aufgefüllt wurde.
Wenn der Kühlmittelbehälter leer ist
oder häufig neues Kühlmittel
erforderlich ist, bitte das Abarth-
Servicenetz aufsuchen.
ZUR BEACHTUNG Kühlmittel
beschädigt den Lack. Spülen Sie es
schnell ab, wenn es verschüttet wird.
ZUR BEACHTUNG Nur weiches
(entmineralisiertes) Wasser im
Kühlmittelgemisch verwenden. Wasser,
das Mineralien enthält, verringert die
Effektivität des Kühlmittels.
ZUR BEACHTUNG Nicht ausschließlich
Wasser nachfüllen. Stets ein geeignetes
Kühlmittelgemisch nachfüllen.
ZUR BEACHTUNG Der Motor hat
Aluminiumteile und muss durch ein
Ethylenglykol-basiertes Kühlmittel
geschützt werden, um Korrosion und
Frostschäden vorzubeugen.
ZUR BEACHTUNG KEINE Kühlmittel
verwenden, die Alkohol, Methanol,Borat oder Silikat enthalten. Diese
Kühlmittel können das Kühlsystem
schädigen.
ZUR BEACHTUNG WEDER Alkohol
NOCH Methanol mit dem Kühlmittel
vermischen. Dadurch kann das
Kühlsystem ebenfalls beschädigt
werden.
ZUR BEACHTUNG Kein Lösungsmittel
verwenden, das mehr als 60 %
Frostschutz enthält. Es verringert die
Effektivität.
ZUR BEACHTUNG Ist auf oder in der
Nähe des Deckels des Kühlsystems
„FL22“ zu lesen, empfiehlt sich dessen
Verwendung bei Austausch des
Motorkühlmittels. Die Verwendung
eines anderen Kühlmittels als
FL-22 kann schwere Schäden an Motor
und Kühlsystem verursachen.
BREMS- UND
KUPPLUNGSFLÜSSIGKEIT
202) 207)
41)
Er sollte zwischen den Linien MAX und
MIN bleiben Abb. 154.
Dieser Füllstand verringert sich
normalerweise mit der zurückgelegten
Strecke, ein Zustand. der mit dem
Bremsverschleiß und dem
Kupplungsbelag verbunden ist. Wenner äußerst niedrig ist, zwecks Kontrolle
des Brems- und Kupplungssystems
das Abarth-Servicenetz kontaktieren.
HINWEIS: Bei Rechtslenker-Fahrzeugen
befindet sich der Behälter auf der linken
Seite im Motorraum.
SCHEIBEN- UND
SCHEINWERFER
WASCHFLÜSSIGKEIT
200) 201) 208)
Kontrolle des Füllstands des
Scheibenwaschflüssigkeitsbe
hälters Abb. 155; den Deckel öffnen
und gegebenenfalls Flüssigkeit
nachfüllen.
15407030601-121-002AB
186
WARTUNG UND PFLEGE

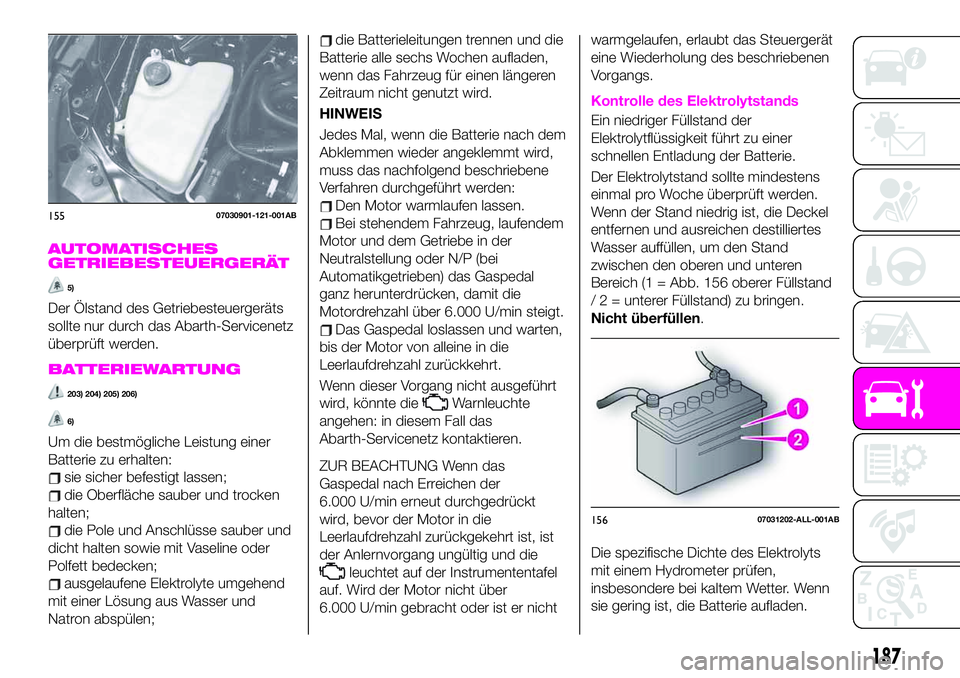

AUTOMATISCHES
GETRIEBESTEUERGERÄT
5)
Der Ölstand des Getriebesteuergeräts
sollte nur durch das Abarth-Servicenetz
überprüft werden.
BATTERIEWARTUNG
203) 204) 205) 206)
6)
Um die bestmögliche Leistung einer
Batterie zu erhalten:
sie sicher befestigt lassen;
die Oberfläche sauber und trocken
halten;
die Pole und Anschlüsse sauber und
dicht halten sowie mit Vaseline oder
Polfett bedecken;
ausgelaufene Elektrolyte umgehend
mit einer Lösung aus Wasser und
Natron abspülen;
die Batterieleitungen trennen und die
Batterie alle sechs Wochen aufladen,
wenn das Fahrzeug für einen längeren
Zeitraum nicht genutzt wird.
HINWEIS
Jedes Mal, wenn die Batterie nach dem
Abklemmen wieder angeklemmt wird,
muss das nachfolgend beschriebene
Verfahren durchgeführt werden:
Den Motor warmlaufen lassen.
Bei stehendem Fahrzeug, laufendem
Motor und dem Getriebe in der
Neutralstellung oder N/P (bei
Automatikgetrieben) das Gaspedal
ganz herunterdrücken, damit die
Motordrehzahl über 6.000 U/min steigt.
Das Gaspedal loslassen und warten,
bis der Motor von alleine in die
Leerlaufdrehzahl zurückkehrt.
Wenn dieser Vorgang nicht ausgeführt
wird, könnte die
Warnleuchte
angehen: in diesem Fall das
Abarth-Servicenetz kontaktieren.
ZUR BEACHTUNG Wenn das
Gaspedal nach Erreichen der
6.000 U/min erneut durchgedrückt
wird, bevor der Motor in die
Leerlaufdrehzahl zurückgekehrt ist, ist
der Anlernvorgang ungültig und die
leuchtet auf der Instrumententafel
auf. Wird der Motor nicht über
6.000 U/min gebracht oder ist er nichtwarmgelaufen, erlaubt das Steuergerät
eine Wiederholung des beschriebenen
Vorgangs.
Kontrolle des Elektrolytstands
Ein niedriger Füllstand der
Elektrolytflüssigkeit führt zu einer
schnellen Entladung der Batterie.
Der Elektrolytstand sollte mindestens
einmal pro Woche überprüft werden.
Wenn der Stand niedrig ist, die Deckel
entfernen und ausreichen destilliertes
Wasser auffüllen, um den Stand
zwischen den oberen und unteren
Bereich (1 = Abb. 156 oberer Füllstand
/ 2 = unterer Füllstand) zu bringen.
Nicht überfüllen.
Die spezifische Dichte des Elektrolyts
mit einem Hydrometer prüfen,
insbesondere bei kaltem Wetter. Wenn
sie gering ist, die Batterie aufladen.
15507030901-121-001AB
15607031202-ALL-001AB
187

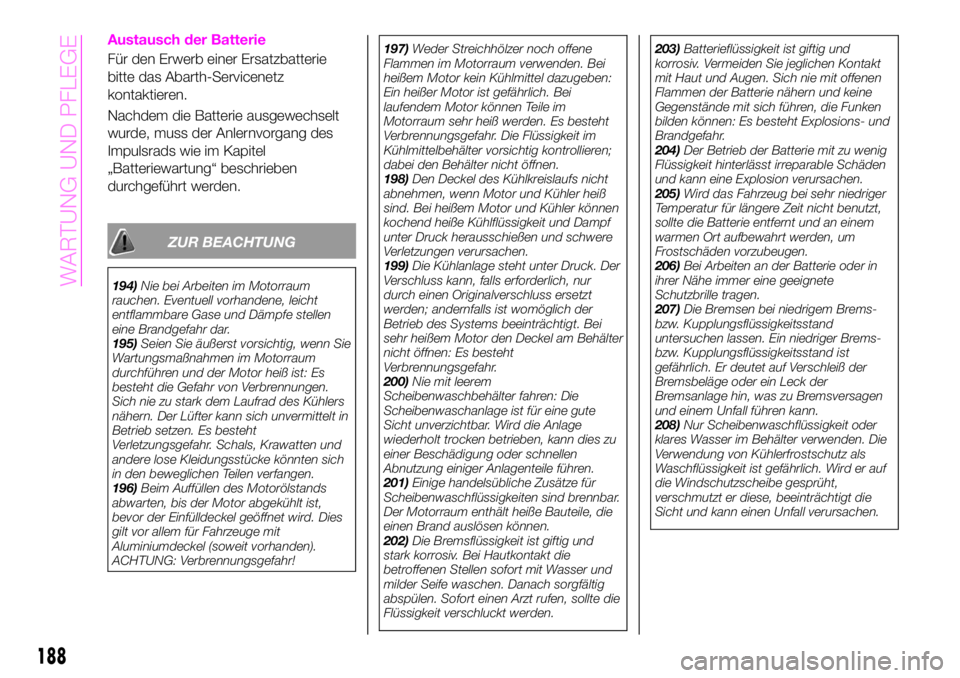

Austausch der Batterie
Für den Erwerb einer Ersatzbatterie
bitte das Abarth-Servicenetz
kontaktieren.
Nachdem die Batterie ausgewechselt
wurde, muss der Anlernvorgang des
Impulsrads wie im Kapitel
„Batteriewartung“ beschrieben
durchgeführt werden.
ZUR BEACHTUNG
194)Nie bei Arbeiten im Motorraum
rauchen. Eventuell vorhandene, leicht
entflammbare Gase und Dämpfe stellen
eine Brandgefahr dar.
195)Seien Sie äußerst vorsichtig, wenn Sie
Wartungsmaßnahmen im Motorraum
durchführen und der Motor heiß ist: Es
besteht die Gefahr von Verbrennungen.
Sich nie zu stark dem Laufrad des Kühlers
nähern. Der Lüfter kann sich unvermittelt in
Betrieb setzen. Es besteht
Verletzungsgefahr. Schals, Krawatten und
andere lose Kleidungsstücke könnten sich
in den beweglichen Teilen verfangen.
196)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist,
bevor der Einfülldeckel geöffnet wird. Dies
gilt vor allem für Fahrzeuge mit
Aluminiumdeckel (soweit vorhanden).
ACHTUNG: Verbrennungsgefahr!197)Weder Streichhölzer noch offene
Flammen im Motorraum verwenden. Bei
heißem Motor kein Kühlmittel dazugeben:
Ein heißer Motor ist gefährlich. Bei
laufendem Motor können Teile im
Motorraum sehr heiß werden. Es besteht
Verbrennungsgefahr. Die Flüssigkeit im
Kühlmittelbehälter vorsichtig kontrollieren;
dabei den Behälter nicht öffnen.
198)Den Deckel des Kühlkreislaufs nicht
abnehmen, wenn Motor und Kühler heiß
sind. Bei heißem Motor und Kühler können
kochend heiße Kühlflüssigkeit und Dampf
unter Druck herausschießen und schwere
Verletzungen verursachen.
199)Die Kühlanlage steht unter Druck. Der
Verschluss kann, falls erforderlich, nur
durch einen Originalverschluss ersetzt
werden; andernfalls ist womöglich der
Betrieb des Systems beeinträchtigt. Bei
sehr heißem Motor den Deckel am Behälter
nicht öffnen: Es besteht
Verbrennungsgefahr.
200)Nie mit leerem
Scheibenwaschbehälter fahren: Die
Scheibenwaschanlage ist für eine gute
Sicht unverzichtbar. Wird die Anlage
wiederholt trocken betrieben, kann dies zu
einer Beschädigung oder schnellen
Abnutzung einiger Anlagenteile führen.
201)Einige handelsübliche Zusätze für
Scheibenwaschflüssigkeiten sind brennbar.
Der Motorraum enthält heiße Bauteile, die
einen Brand auslösen können.
202)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei Hautkontakt die
betroffenen Stellen sofort mit Wasser und
milder Seife waschen. Danach sorgfältig
abspülen. Sofort einen Arzt rufen, sollte die
Flüssigkeit verschluckt werden.203)Batterieflüssigkeit ist giftig und
korrosiv. Vermeiden Sie jeglichen Kontakt
mit Haut und Augen. Sich nie mit offenen
Flammen der Batterie nähern und keine
Gegenstände mit sich führen, die Funken
bilden können: Es besteht Explosions- und
Brandgefahr.
204)Der Betrieb der Batterie mit zu wenig
Flüssigkeit hinterlässt irreparable Schäden
und kann eine Explosion verursachen.
205)Wird das Fahrzeug bei sehr niedriger
Temperatur für längere Zeit nicht benutzt,
sollte die Batterie entfernt und an einem
warmen Ort aufbewahrt werden, um
Frostschäden vorzubeugen.
206)Bei Arbeiten an der Batterie oder in
ihrer Nähe immer eine geeignete
Schutzbrille tragen.
207)Die Bremsen bei niedrigem Brems-
bzw. Kupplungsflüssigkeitsstand
untersuchen lassen. Ein niedriger Brems-
bzw. Kupplungsflüssigkeitsstand ist
gefährlich. Er deutet auf Verschleiß der
Bremsbeläge oder ein Leck der
Bremsanlage hin, was zu Bremsversagen
und einem Unfall führen kann.
208)Nur Scheibenwaschflüssigkeit oder
klares Wasser im Behälter verwenden. Die
Verwendung von Kühlerfrostschutz als
Waschflüssigkeit ist gefährlich. Wird er auf
die Windschutzscheibe gesprüht,
verschmutzt er diese, beeinträchtigt die
Sicht und kann einen Unfall verursachen.
188
WARTUNG UND PFLEGE
