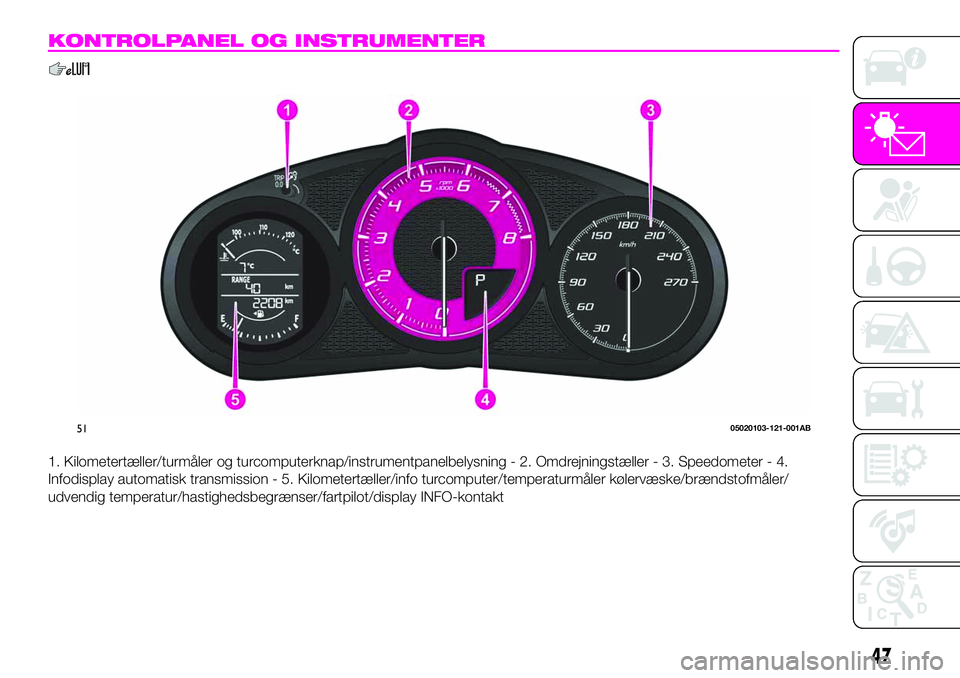

KONTROLPANEL OG INSTRUMENTER
1. Kilometertæller/turmåler og turcomputerknap/instrumentpanelbelysning - 2. Omdrejningstæller - 3. Speedometer - 4.
Infodisplay automatisk transmission - 5. Kilometertæller/info turcomputer/temperaturmåler kølervæske/brændstofmåler/
udvendig temperatur/hastighedsbegrænser/fartpilot/display INFO-kontakt
5105020103-121-001AB
47

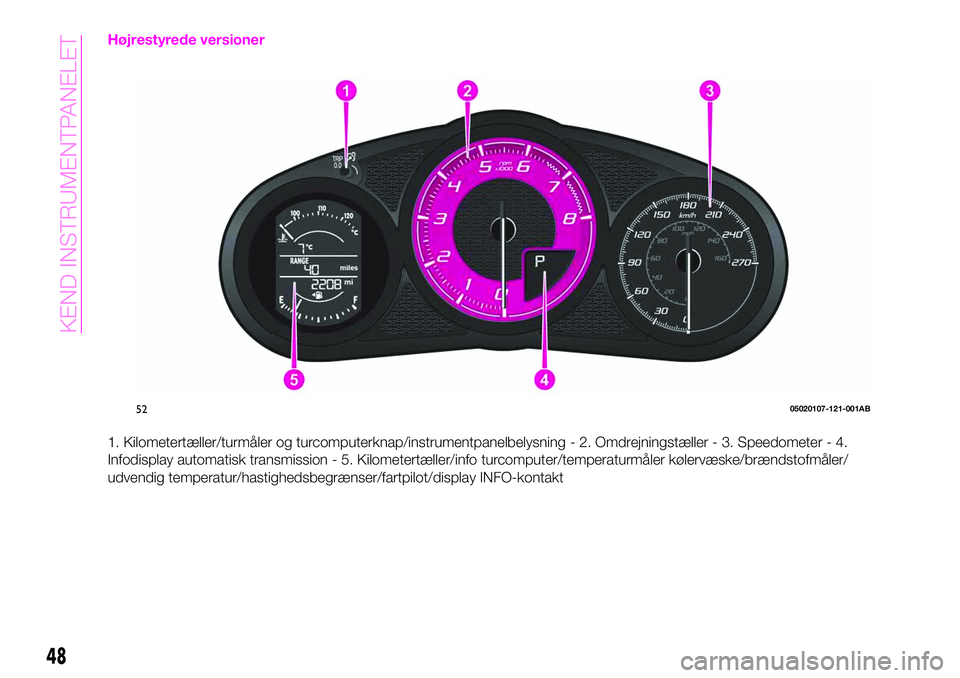

Højrestyrede versioner
1. Kilometertæller/turmåler og turcomputerknap/instrumentpanelbelysning - 2. Omdrejningstæller - 3. Speedometer - 4.
Infodisplay automatisk transmission - 5. Kilometertæller/info turcomputer/temperaturmåler kølervæske/brændstofmåler/
udvendig temperatur/hastighedsbegrænser/fartpilot/display INFO-kontakt
5205020107-121-001AB
48
KEND INSTRUMENTPANELET

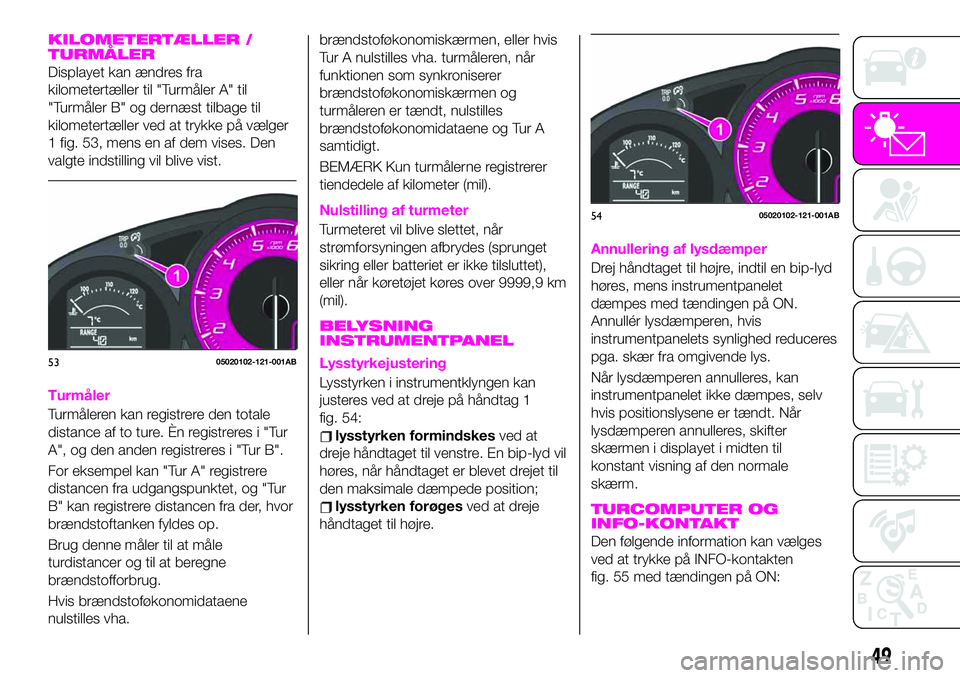

KILOMETERTÆLLER /
TURMÅLER
Displayet kan ændres fra
kilometertæller til "Turmåler A" til
"Turmåler B" og dernæst tilbage til
kilometertæller ved at trykke på vælger
1 fig. 53, mens en af dem vises. Den
valgte indstilling vil blive vist.
Turmåler
Turmåleren kan registrere den totale
distance af to ture. Èn registreres i "Tur
A", og den anden registreres i "Tur B".
For eksempel kan "Tur A" registrere
distancen fra udgangspunktet, og "Tur
B" kan registrere distancen fra der, hvor
brændstoftanken fyldes op.
Brug denne måler til at måle
turdistancer og til at beregne
brændstofforbrug.
Hvis brændstoføkonomidataene
nulstilles vha.brændstoføkonomiskærmen, eller hvis
Tur A nulstilles vha. turmåleren, når
funktionen som synkroniserer
brændstoføkonomiskærmen og
turmåleren er tændt, nulstilles
brændstoføkonomidataene og Tur A
samtidigt.
BEMÆRK Kun turmålerne registrerer
tiendedele af kilometer (mil).
Nulstilling af turmeter
Turmeteret vil blive slettet, når
strømforsyningen afbrydes (sprunget
sikring eller batteriet er ikke tilsluttet),
eller når køretøjet køres over 9999,9 km
(mil).
BELYSNING
INSTRUMENTPANEL
Lysstyrkejustering
Lysstyrken i instrumentklyngen kan
justeres ved at dreje på håndtag 1
fig. 54:
lysstyrken formindskesved at
dreje håndtaget til venstre. En bip-lyd vil
høres, når håndtaget er blevet drejet til
den maksimale dæmpede position;
lysstyrken forøgesved at dreje
håndtaget til højre.
Annullering af lysdæmper
Drej håndtaget til højre, indtil en bip-lyd
høres, mens instrumentpanelet
dæmpes med tændingen på ON.
Annullér lysdæmperen, hvis
instrumentpanelets synlighed reduceres
pga. skær fra omgivende lys.
Når lysdæmperen annulleres, kan
instrumentpanelet ikke dæmpes, selv
hvis positionslysene er tændt. Når
lysdæmperen annulleres, skifter
skærmen i displayet i midten til
konstant visning af den normale
skærm.
TURCOMPUTER OG
INFO-KONTAKT
Den følgende information kan vælges
ved at trykke på INFO-kontakten
fig. 55 med tændingen på ON:
5305020102-121-001AB
5405020102-121-001AB
49

Afstand-til-tom (omtrentlig afstand du
kan rejse på det tilgængelige
brændstof);
gennemsnitlig brændstofsøkonomi;
nuværende brændstoføkonomi;
gennemsnitlig køretøjshastighed;
køretøjsalarm (hvor inkluderet).
Kontakt en Abarth-forhandler, hvis du
har problemer med din turcomputer.

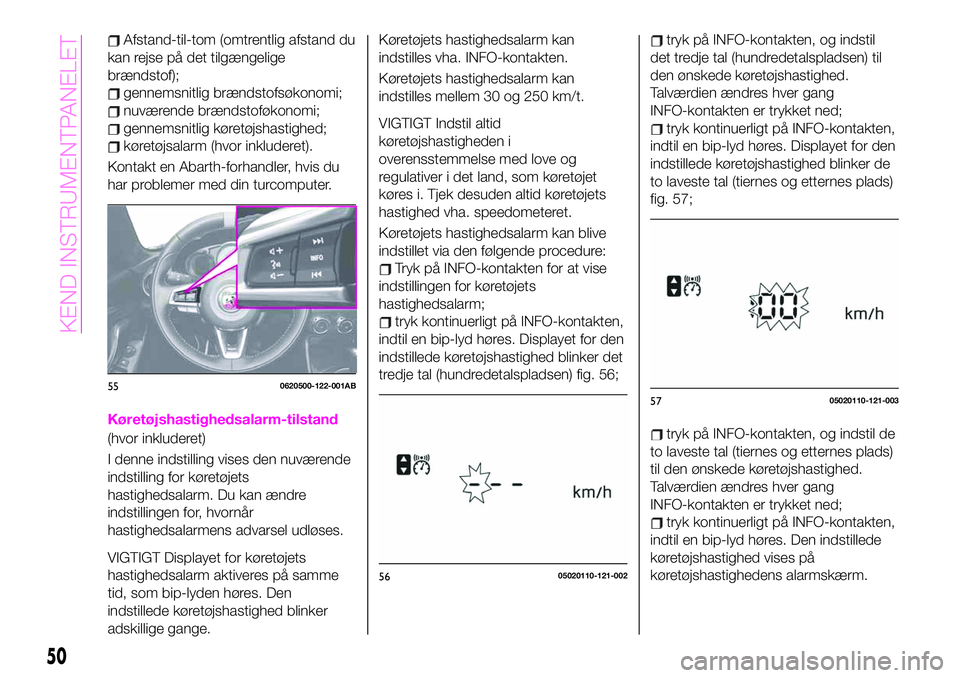

Køretøjshastighedsalarm-tilstand
(hvor inkluderet)
I denne indstilling vises den nuværende
indstilling for køretøjets
hastighedsalarm. Du kan ændre
indstillingen for, hvornår
hastighedsalarmens advarsel udløses.
VIGTIGT Displayet for køretøjets
hastighedsalarm aktiveres på samme
tid, som bip-lyden høres. Den
indstillede køretøjshastighed blinker
adskillige gange.
Køretøjets hastighedsalarm kan
indstilles vha. INFO-kontakten.
Køretøjets hastighedsalarm kan
indstilles mellem 30 og 250 km/t.
VIGTIGT Indstil altid
køretøjshastigheden i
overensstemmelse med love og
regulativer i det land, som køretøjet
køres i. Tjek desuden altid køretøjets
hastighed vha. speedometeret.
Køretøjets hastighedsalarm kan blive
indstillet via den følgende procedure:
Tryk på INFO-kontakten for at vise
indstillingen for køretøjets
hastighedsalarm;
tryk kontinuerligt på INFO-kontakten,
indtil en bip-lyd høres. Displayet for den
indstillede køretøjshastighed blinker det
tredje tal (hundredetalspladsen) fig. 56;
tryk på INFO-kontakten, og indstil
det tredje tal (hundredetalspladsen) til
den ønskede køretøjshastighed.
Talværdien ændres hver gang
INFO-kontakten er trykket ned;
tryk kontinuerligt på INFO-kontakten,
indtil en bip-lyd høres. Displayet for den
indstillede køretøjshastighed blinker de
to laveste tal (tiernes og etternes plads)
fig. 57;
tryk på INFO-kontakten, og indstil de
to laveste tal (tiernes og etternes plads)
til den ønskede køretøjshastighed.
Talværdien ændres hver gang
INFO-kontakten er trykket ned;
tryk kontinuerligt på INFO-kontakten,
indtil en bip-lyd høres. Den indstillede
køretøjshastighed vises på
køretøjshastighedens alarmskærm.
550620500-122-001AB
5605020110-121-002
5705020110-121-003
50
KEND INSTRUMENTPANELET

INDIKATOR TIL
GEARSKIFT
(hvor inkluderet)
Indikatoren til gearskift hjælper dig med
at opnå optimal brændstoføkonomi og
jævn kørsel.
Den viser den valgte gearposition 1
fig. 58 i instrumentpanelet og
underretter føreren om at skifte til den
mest passende gearposition 2 i
overensstemmelse med de aktuelle
køreforhold.
Indikation Forhold
Ta lDen valgte
gearposition er vist
og talDet anbefales af
skifte op eller ned til
den indikerede
gearposition
VIGTIGT Stol ikke udelukkende på skift
op-/skift ned-anbefalingerne som
indikeres. Den reelle køresituation kan
kræve gearskift, som er forskellige fra
indikationerne. For at undgå risiko for
ulykker skal vejen og trafikforholdene
bedømmes korrekt af føreren, før der
skiftes.
Versioner med manuel transmission
Indikatoren til gearskift slukkes, når
følgende betjening udføres:
Køretøjet stoppes;
køretøjet er sat i neutral;
køretøjet bakkes;
koblingen er ikke helt aktiveret, når
man accelererer fra et stop;
koblingspedalen forbliver trykket ned
i 2 sekunder eller længere, mens man
kører.
Versioner med automatisk
transmission
Indikatoren til gearskift slukkes, når
følgende betjening udføres:
Køretøjet stoppes;
manuel gearskift annulleres.
Manuel omskiftning(versioner med automatisk
transmission)
Brug af gearvælger: Tryk + bag på
gearvælgeren én gang for at skifte til et
højere gear.
VEDLIGEHOLDELSES
SKÆRM
(hvor inkluderet)
Nulstillingsmetode
Gør følgende:
Vælg ikonetpå startskærmen for
at vise “Applications” (Applikationer)-
skærmen;
vælg "Maintenance" (Vedligeholdelse)
for at vise vedligeholdelseslisten;
skift faneblad, og vælg den indstilling,
som du ønsker at ændre: “Scheduled”
(Planlagt), “Tire rotation” (Dækrotation),
“Oil Change” (Olieskift).
Du kan brugertilpasse indstillinger i
opsætningsdisplayet som følgende:
Planlagt
Dækrotation
Olieskift
For hver funktion er følgende punkter
tilgængelige: “Setting” (indstilling)/“Time
(måneder)” (Tid)/“Distance (km eller
mil)”/“Reset” (nulstilling).
Kun for “Oil Change” (Olieskift) kan du
også indstille “Oil life (%)” (Olievarighed).
5805210102-12A-001AB
51

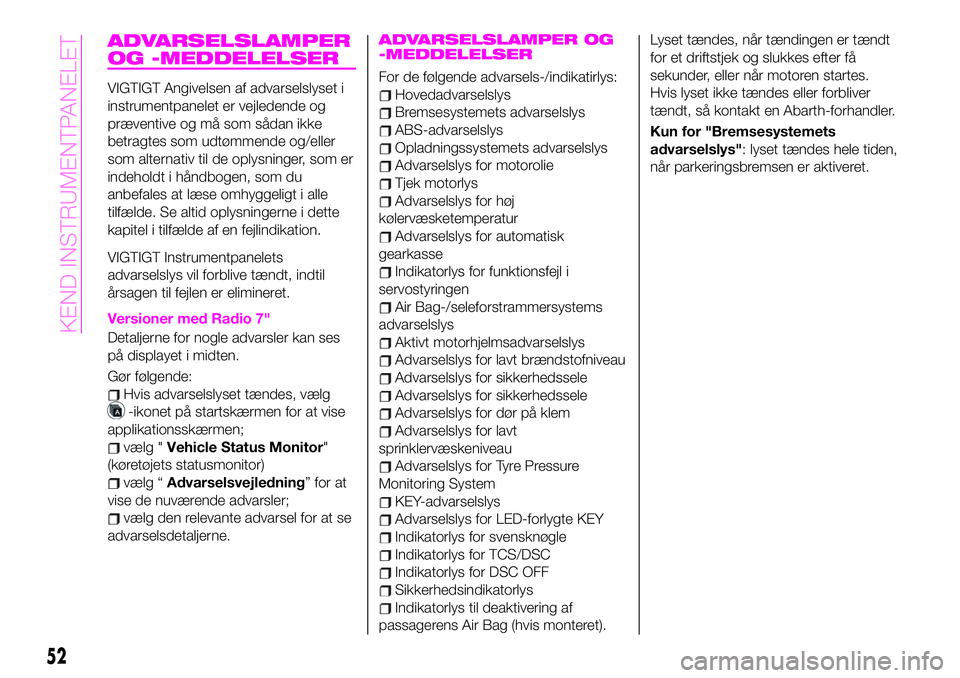

ADVARSELSLAMPER
OG -MEDDELELSER
VIGTIGT Angivelsen af advarselslyset i
instrumentpanelet er vejledende og
præventive og må som sådan ikke
betragtes som udtømmende og/eller
som alternativ til de oplysninger, som er
indeholdt i håndbogen, som du
anbefales at læse omhyggeligt i alle
tilfælde. Se altid oplysningerne i dette
kapitel i tilfælde af en fejlindikation.
VIGTIGT Instrumentpanelets
advarselslys vil forblive tændt, indtil
årsagen til fejlen er elimineret.
Versioner med Radio 7"
Detaljerne for nogle advarsler kan ses
på displayet i midten.
Gør følgende:
Hvis advarselslyset tændes, vælg
-ikonet på startskærmen for at vise
applikationsskærmen;
vælg "Vehicle Status Monitor"
(køretøjets statusmonitor)
vælg “Advarselsvejledning” for at
vise de nuværende advarsler;
vælg den relevante advarsel for at se
advarselsdetaljerne.
ADVARSELSLAMPER OG
-MEDDELELSER
For de følgende advarsels-/indikatirlys:
Hovedadvarselslys
Bremsesystemets advarselslys
ABS-advarselslys
Opladningssystemets advarselslys
Advarselslys for motorolie
Tjek motorlys
Advarselslys for høj
kølervæsketemperatur
Advarselslys for automatisk
gearkasse
Indikatorlys for funktionsfejl i
servostyringen
Air Bag-/seleforstrammersystems
advarselslys
Aktivt motorhjelmsadvarselslys
Advarselslys for lavt brændstofniveau
Advarselslys for sikkerhedssele
Advarselslys for sikkerhedssele
Advarselslys for dør på klem
Advarselslys for lavt
sprinklervæskeniveau
Advarselslys for Tyre Pressure
Monitoring System
KEY-advarselslys
Advarselslys for LED-forlygte KEY
Indikatorlys for svensknøgle
Indikatorlys for TCS/DSC
Indikatorlys for DSC OFF
Sikkerhedsindikatorlys
Indikatorlys til deaktivering af
passagerens Air Bag (hvis monteret).Lyset tændes, når tændingen er tændt
for et driftstjek og slukkes efter få
sekunder, eller når motoren startes.
Hvis lyset ikke tændes eller forbliver
tændt, så kontakt en Abarth-forhandler.
Kun for "Bremsesystemets
advarselslys": lyset tændes hele tiden,
når parkeringsbremsen er aktiveret.
52
KEND INSTRUMENTPANELET

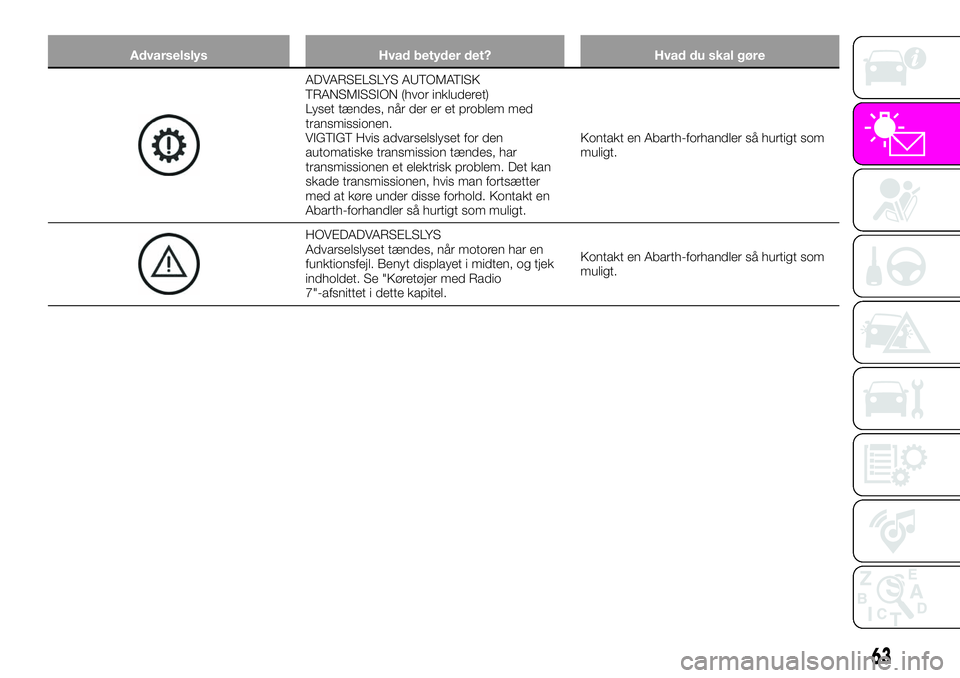

Advarselslys Hvad betyder det? Hvad du skal gøre
ADVARSELSLYS AUTOMATISK
TRANSMISSION (hvor inkluderet)
Lyset tændes, når der er et problem med
transmissionen.
VIGTIGT Hvis advarselslyset for den
automatiske transmission tændes, har
transmissionen et elektrisk problem. Det kan
skade transmissionen, hvis man fortsætter
med at køre under disse forhold. Kontakt en
Abarth-forhandler så hurtigt som muligt.Kontakt en Abarth-forhandler så hurtigt som
muligt.
HOVEDADVARSELSLYS
Advarselslyset tændes, når motoren har en
funktionsfejl. Benyt displayet i midten, og tjek
indholdet. Se "Køretøjer med Radio
7"-afsnittet i dette kapitel.Kontakt en Abarth-forhandler så hurtigt som
muligt.
63

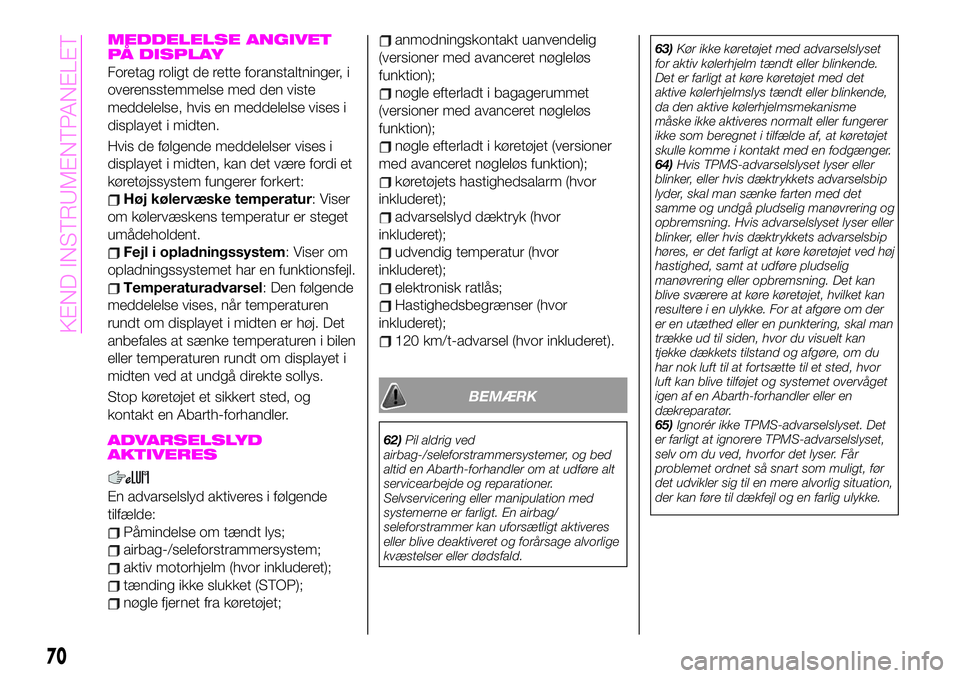

MEDDELELSE ANGIVET
PÅ DISPLAY
Foretag roligt de rette foranstaltninger, i
overensstemmelse med den viste
meddelelse, hvis en meddelelse vises i
displayet i midten.
Hvis de følgende meddelelser vises i
displayet i midten, kan det være fordi et
køretøjssystem fungerer forkert:
Høj kølervæske temperatur: Viser
om kølervæskens temperatur er steget
umådeholdent.
Fejl i opladningssystem: Viser om
opladningssystemet har en funktionsfejl.
Temperaturadvarsel: Den følgende
meddelelse vises, når temperaturen
rundt om displayet i midten er høj. Det
anbefales at sænke temperaturen i bilen
eller temperaturen rundt om displayet i
midten ved at undgå direkte sollys.
Stop køretøjet et sikkert sted, og
kontakt en Abarth-forhandler.
ADVARSELSLYD
AKTIVERES
En advarselslyd aktiveres i følgende
tilfælde:
Påmindelse om tændt lys;
airbag-/seleforstrammersystem;
aktiv motorhjelm (hvor inkluderet);
tænding ikke slukket (STOP);
nøgle fjernet fra køretøjet;
anmodningskontakt uanvendelig
(versioner med avanceret nøgleløs
funktion);
nøgle efterladt i bagagerummet
(versioner med avanceret nøgleløs
funktion);
nøgle efterladt i køretøjet (versioner
med avanceret nøgleløs funktion);
køretøjets hastighedsalarm (hvor
inkluderet);
advarselslyd dæktryk (hvor
inkluderet);
udvendig temperatur (hvor
inkluderet);
elektronisk ratlås;
Hastighedsbegrænser (hvor
inkluderet);
120 km/t-advarsel (hvor inkluderet).
BEMÆRK
62)Pil aldrig ved
airbag-/seleforstrammersystemer, og bed
altid en Abarth-forhandler om at udføre alt
servicearbejde og reparationer.
Selvservicering eller manipulation med
systemerne er farligt. En airbag/
seleforstrammer kan uforsætligt aktiveres
eller blive deaktiveret og forårsage alvorlige
kvæstelser eller dødsfald.63)Kør ikke køretøjet med advarselslyset
for aktiv kølerhjelm tændt eller blinkende.
Det er farligt at køre køretøjet med det
aktive kølerhjelmslys tændt eller blinkende,
da den aktive kølerhjelmsmekanisme
måske ikke aktiveres normalt eller fungerer
ikke som beregnet i tilfælde af, at køretøjet
skulle komme i kontakt med en fodgænger.
64)Hvis TPMS-advarselslyset lyser eller
blinker, eller hvis dæktrykkets advarselsbip
lyder, skal man sænke farten med det
samme og undgå pludselig manøvrering og
opbremsning. Hvis advarselslyset lyser eller
blinker, eller hvis dæktrykkets advarselsbip
høres, er det farligt at køre køretøjet ved høj
hastighed, samt at udføre pludselig
manøvrering eller opbremsning. Det kan
blive sværere at køre køretøjet, hvilket kan
resultere i en ulykke. For at afgøre om der
er en utæthed eller en punktering, skal man
trække ud til siden, hvor du visuelt kan
tjekke dækkets tilstand og afgøre, om du
har nok luft til at fortsætte til et sted, hvor
luft kan blive tilføjet og systemet overvåget
igen af en Abarth-forhandler eller en
dækreparatør.
65)Ignorér ikke TPMS-advarselslyset. Det
er farligt at ignorere TPMS-advarselslyset,
selv om du ved, hvorfor det lyser. Får
problemet ordnet så snart som muligt, før
det udvikler sig til en mere alvorlig situation,
der kan føre til dækfejl og en farlig ulykke.
70
KEND INSTRUMENTPANELET

HASTIGHEDS
BEGRÆNSER
(hvor inkluderet)
153) 154)
Hastighedsbegrænseren kan indstilles
mellem 30 km/t og 200 km/t.
Systemet består af
hastighedsbegrænserdisplayet og
kontakten på rattet fig. 95.
DISPLAY
Hastighedsbegrænserens
indstillingsstatus vises i displayet i
instrumentpanelet.
Standby-display
Vises når hastighedsbegrænserens
kontakt betjenes, og systemet er tændt
fig. 96. Slukker når systemet slukkes.
Indstillingsdisplay
Vises når SET/-kontakten betjenes, og
hastigheden er indstillet fig. 97.
Annulleringsdisplay
Vises når en af følgende funktioner er
udført, og systemet er midlertidigt
annulleret fig. 98:
OFF/CANCEL-kontakten betjenes;
speederen trykkes kraftigt ned.
9505281500-12A-002AB
9605281501-12A-001
9705281501-12A-002
9805281501-12A-003
125

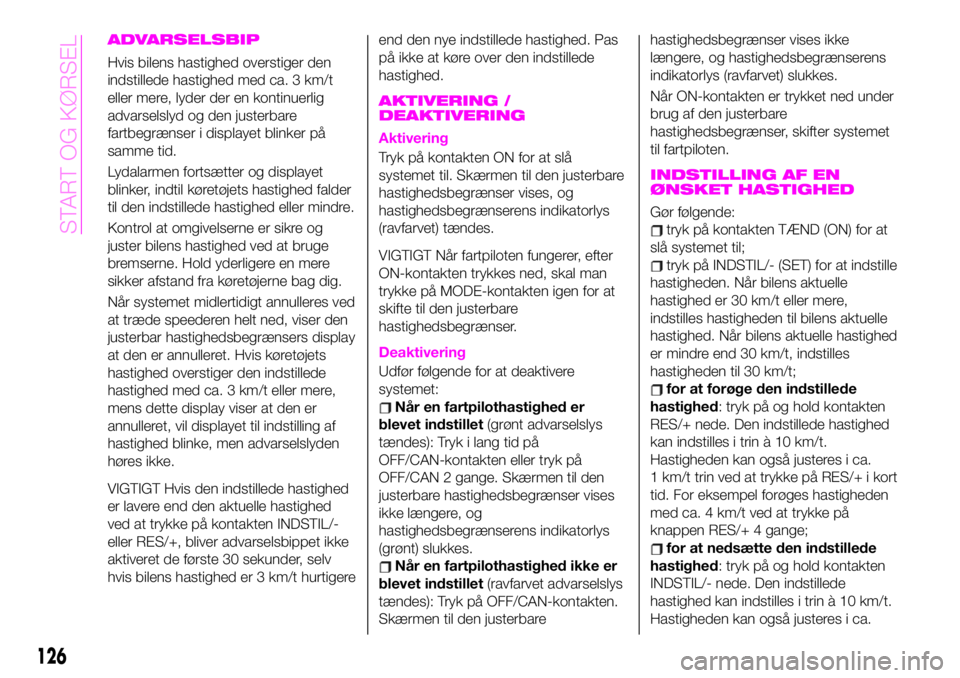

ADVARSELSBIP
Hvis bilens hastighed overstiger den
indstillede hastighed med ca. 3 km/t
eller mere, lyder der en kontinuerlig
advarselslyd og den justerbare
fartbegrænser i displayet blinker på
samme tid.
Lydalarmen fortsætter og displayet
blinker, indtil køretøjets hastighed falder
til den indstillede hastighed eller mindre.
Kontrol at omgivelserne er sikre og
juster bilens hastighed ved at bruge
bremserne. Hold yderligere en mere
sikker afstand fra køretøjerne bag dig.
Når systemet midlertidigt annulleres ved
at træde speederen helt ned, viser den
justerbar hastighedsbegrænsers display
at den er annulleret. Hvis køretøjets
hastighed overstiger den indstillede
hastighed med ca. 3 km/t eller mere,
mens dette display viser at den er
annulleret, vil displayet til indstilling af
hastighed blinke, men advarselslyden
høres ikke.
VIGTIGT Hvis den indstillede hastighed
er lavere end den aktuelle hastighed
ved at trykke på kontakten INDSTIL/-
eller RES/+, bliver advarselsbippet ikke
aktiveret de første 30 sekunder, selv
hvis bilens hastighed er 3 km/t hurtigereend den nye indstillede hastighed. Pas
på ikke at køre over den indstillede
hastighed.
AKTIVERING /
DEAKTIVERING
Aktivering
Tryk på kontakten ON for at slå
systemet til. Skærmen til den justerbare
hastighedsbegrænser vises, og
hastighedsbegrænserens indikatorlys
(ravfarvet) tændes.
VIGTIGT Når fartpiloten fungerer, efter
ON-kontakten trykkes ned, skal man
trykke på MODE-kontakten igen for at
skifte til den justerbare
hastighedsbegrænser.
Deaktivering
Udfør følgende for at deaktivere
systemet:
Når en fartpilothastighed er
blevet indstillet(grønt advarselslys
tændes): Tryk i lang tid på
OFF/CAN-kontakten eller tryk på
OFF/CAN 2 gange. Skærmen til den
justerbare hastighedsbegrænser vises
ikke længere, og
hastighedsbegrænserens indikatorlys
(grønt) slukkes.
Når en fartpilothastighed ikke er
blevet indstillet(ravfarvet advarselslys
tændes): Tryk på OFF/CAN-kontakten.
Skærmen til den justerbarehastighedsbegrænser vises ikke
længere, og hastighedsbegrænserens
indikatorlys (ravfarvet) slukkes.
Når ON-kontakten er trykket ned under
brug af den justerbare
hastighedsbegrænser, skifter systemet
til fartpiloten.
INDSTILLING AF EN
ØNSKET HASTIGHED
Gør følgende:
tryk på kontakten TÆND (ON) for at
slå systemet til;
tryk på INDSTIL/- (SET) for at indstille
hastigheden. Når bilens aktuelle
hastighed er 30 km/t eller mere,
indstilles hastigheden til bilens aktuelle
hastighed. Når bilens aktuelle hastighed
er mindre end 30 km/t, indstilles
hastigheden til 30 km/t;
for at forøge den indstillede
hastighed: tryk på og hold kontakten
RES/+ nede. Den indstillede hastighed
kan indstilles i trin à 10 km/t.
Hastigheden kan også justeres i ca.
1 km/t trin ved at trykke på RES/+ i kort
tid. For eksempel forøges hastigheden
med ca. 4 km/t ved at trykke på
knappen RES/+ 4 gange;
for at nedsætte den indstillede
hastighed: tryk på og hold kontakten
INDSTIL/- nede. Den indstillede
hastighed kan indstilles i trin à 10 km/t.
Hastigheden kan også justeres i ca.
126
START OG KØRSEL
