Page 17 of 228
Varningslampantänds i cirka
3 sekunder och stängs sedan av.
Om motorn inte startar med den
korrekta nyckeln och varningslampan
förblir tänd ska du prova följande:
se till att nyckeln är inom
signalsändningens operationsradie;
stäng av tändningen och starta
sedan motorn igen. Om motorn inte
startar efter 3 eller fler försök ska du
kontakta en Abarth-handlare.
Om varningslampan
blinkar
kontinuerligt medan du kör ska du inte
stänga av motorn. Kontakta en
Abarth-handlare och få det undersökt.
Om motorn stängs av när
varningslampan blinkar kommer du inte
att kunna starta den igen.
STÖLDAVSKRÄCKNINGS
SYSTEM
(där den finns)
Intrångssensor(där den finns)
Intrångssensorn bild 6 använder
ultraljudsvågor för att upptäcka rörelse
inne i fordonet och att larma om ett
intrång sker i fordonet.
Intrångssensorn detekterar vissa typer
av rörelse inuti fordonet, men den kan
även reagera på fenomen utanför
fordonet såsom vibrationer, höga ljud,
vind och luftströmmar.
OBSERVERA! För att intrångssensorn
ska fungera ordentligt ska du vara
medveten om följande:
häng inte kläder eller föremål på ett
nackstöd;
sätt tillbaka solskydden på sina
ursprungliga platser;
täck inte över intrångssensorn
genom att placera föremål på den;
låt inte intrångssensorn bli kladdig
och torka den inte med någon vätska;
slå inte till eller stöt till
intrångssensorn eller dess infattning;
installera inte säten eller bilklädsel
som inte är originalprodukter från FCA;
för att förhindra att intrångssensorn
blockeras ska du inte placera föremål
eller last nära intrångssensorn som är
högre än nackstöden.
Så här aktiverar du systemet
Gör så här:
stäng fönstren och det fällbara taket
ordentligt, växla tändningen till OFF och
se till att motorhuven, det fällbara taket,
dörrarna och bakluckan är stängda;
tryck på låsknappen på sändaren
eller lås förardörren från utsidan med
extranyckeln. Varningsblinkers kommer
att blinka en gång.Med den
avancerade nyckelfria funktionen:
tryck på en begäransknapp.
Varningslampan
på
instrumentpanelen blinkar två gånger
per sekund i 20 sekunder
efter 20 sekunder har systemet
aktiverats till fullo.
Med intrångssensorn:
intrångssensorfunktionen kan bara
aktiveras när det fällbara taket är
stängt. Systemet kan aktiveras även om
ett fönster är öppet, men att lämna
fönster ens delvis öppna inbjuder till
inbrott och när vind blåser in i fordonet
kan larmet triggas.
Intrångssensorfunktionen kan även
stängas av.
604080300-12A-001
15
Page 30 of 228
VINDRUTETORKARE/-
SPOLARE
43) 44) 45)
8) 9) 10) 11)
Tändningen måste vara på ON om du
ska använda torkarna.
Notering OBS! Om vindrutetorkarna
används under kalla väderförhållanden
eller under snöfall, kan de stoppas på
grund av snö som ansamlats på
vindrutan. Om vindrutetorkarna stannar
på grund av snö som ansamlats på
vindrutan, parkera bilen på ett säkert
ställe, stäng av torkarbrytaren och ta
bort snön som ansamlats. Om
vindrutetorkarbrytaren vrids till ett annat
läge än OFF, sätts vindrutetorkarna på.
Om vindrutetorkarna inte fungerar trots
att torkarbrytaren vrids till ett annat läge
än OFF, kontakta en auktoriserad
återförsäljare så snart som möjligt.
VINDRUTETORKARE
Starta torkarna 1 bild 20 genom att
trycka spaken uppåt eller nedåt.
Med intervalltorkare
Reglagelägen:
ellerMIST: drift när du drar
spaken uppåt;
OFF: stopp;
---ellerINT: intervalldrift;
—ellerLO: drift på låg hastighet;
=ellerHI: drift på hög hastighet.
Intervalltorkare med variabel
hastighet
Ställ in spaken på det intervalläget och
välj intervalltid genom att rotera ringen
1.
Med automatisk torkarkontroll
Reglagelägen:
ellerMIST: drift när du drar
spaken uppåt;
OFF: stopp;
AUTO: drift med automatisk kontroll;
—ellerLO: drift på låg hastighet;
=ellerHI: drift på hög hastighet.
Automatisk torkarkontroll
När torkarspaken är i lägetAUTO
känner regngivaren av mängden regn
som träffar vindrutan och startar eller
stänger av torkarna automatiskt
(av/intervall/låg hastighet/hög
hastighet).
Justering av regngivarens
känslighet
Regngivarens känslighet kan justeras
genom att du vrider på reglaget på
torkarspaken.
Från det centrala läget (normal), rotera
reglaget 1 bild 20 nedåt för högre
känslighet (+) (snabbare respons) eller
rotera det uppåt för mindre känslighet
(-) (långsammare respons).
När vindrutetorkarspaken är i läget
AUTOoch tändningen slås på, kan
torkarna flyttas automatiskt i följande
fall:
om vindrutan ovanför regnsensorn
vidrörs eller torkas av med en trasa;
om man tar på vindrutan med en
hand eller annat föremål från antingen
utanför eller inifrån fordonet.
När du växlar läge på vindrutetorkarna
frånOFFtill lägetAUTOmedan du kör
aktiverar vindrutetorkarna en gång, efter
det sätts de i drift i enlighet med den
mängd regn som faller.
Den automatiska torkarkontrollen
kanske inte fungerar när regngivarens
2005030101-122-001AB
28
LÄR KÄNNA DITT FORDON
Page 31 of 228
temperatur är cirka –10 °C eller lägre,
eller cirka 85 °C eller högre.
Om vindrutan är belagd med
vattenavstötande material kanske
regngivaren inte kan känna av mängden
regn korrekt och den automatiska
torkarkontrollen kanske inte fungerar
som den ska.
Om smuts eller främmande ämnen
(såsom is eller ämnen som innehåller
saltvatten) fastnar på vindrutan ovanför
regngivaren eller om vindrutan är isig
kan detta få torkarna att röra sig
automatiskt.
Men om torkarna inte kan få bort denna
is, smuts eller främmande ämnen kan
den automatiska torkarkontrollen
avbryta driften. I detta fall ska du ställa
in torkarspaken på läget för låg
hastighet eller hög hastighet för manuell
användning eller ta bort isen, smutsen
eller de främmande ämnena för hand
för att återställa den automatiska
torkardriften.
Om torkarspaken lämnas i lägetAUTO
kan torkarna köras automatiskt på
grund av starka ljuskällor,
elektromagnetiska vågor eller infrarött
ljus eftersom regngivaren använder en
optisk sensor.
Vi rekommenderat att du har
torkarspaken i lägetOFFförutom när
du kör fordonet i regniga förhållanden.Den automatiska kontrollfunktionen kan
stängas av.
VINDRUTESPOLARE
Dra spaken mot dig och håll den där för
att spruta spolarvätska.
Notering Om vindrutespolaren sätts på
när vindrutetorkarna inte är igång, sätts
vindrutetorkarna på och utför några
slag.
Om spolarna inte fungerar ska du
kontrollera vätskenivån. Om vätskenivån
är normal ska du kontakta en
Abarth-handlare.
Med strålkastarspolare
När strålkastarna är på körs
strålkastarspolarna automatiskt var
femte gång som vindrutespolarna körs.
STRÅLKASTARSPOLARE(I förekommande fall)
Tändningen måste vara i läge ON och
strålkastarna måste vara på.
Strålkastarspolarna bild 22 körs var
femte gång som vindrutespolarna körs.
Om du vill köra strålkastarspolarna ska
du trycka på torkarspaken två gånger.
2104110109-115-001AB
2204110102-L37-007AB
29
Page 71 of 228

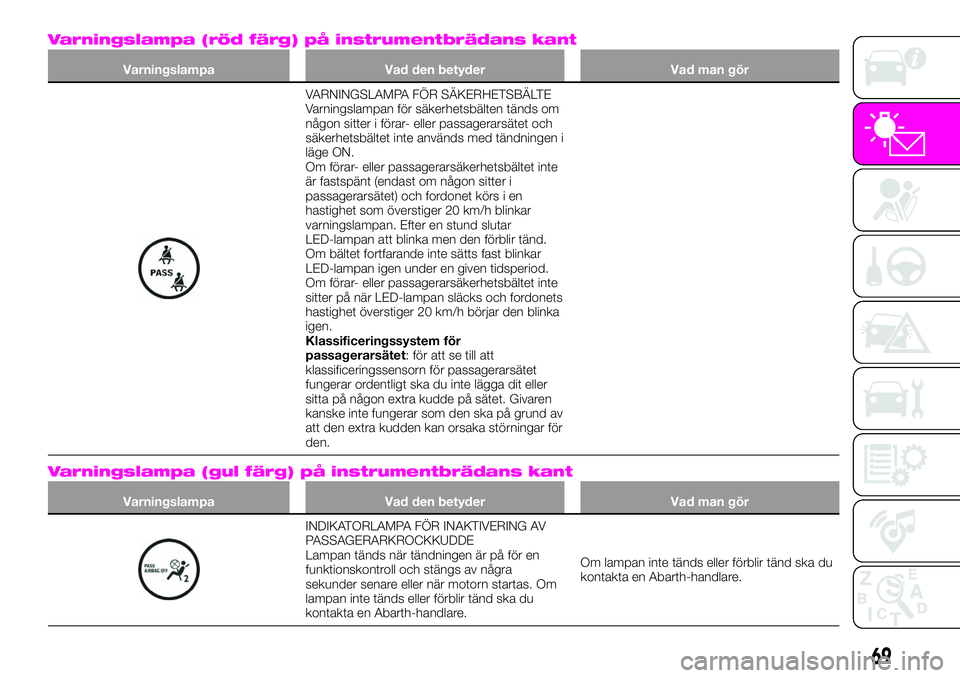

Varningslampa (röd färg) på instrumentbrädans kant
Varningslampa Vad den betyder Vad man gör
VARNINGSLAMPA FÖR SÄKERHETSBÄLTE
Varningslampan för säkerhetsbälten tänds om
någon sitter i förar- eller passagerarsätet och
säkerhetsbältet inte används med tändningen i
läge ON.
Om förar- eller passagerarsäkerhetsbältet inte
är fastspänt (endast om någon sitter i
passagerarsätet) och fordonet körs i en
hastighet som överstiger 20 km/h blinkar
varningslampan. Efter en stund slutar
LED-lampan att blinka men den förblir tänd.
Om bältet fortfarande inte sätts fast blinkar
LED-lampan igen under en given tidsperiod.
Om förar- eller passagerarsäkerhetsbältet inte
sitter på när LED-lampan släcks och fordonets
hastighet överstiger 20 km/h börjar den blinka
igen.
Klassificeringssystem för
passagerarsätet: för att se till att
klassificeringssensorn för passagerarsätet
fungerar ordentligt ska du inte lägga dit eller
sitta på någon extra kudde på sätet. Givaren
kanske inte fungerar som den ska på grund av
att den extra kudden kan orsaka störningar för
den.
Varningslampa (gul färg) på instrumentbrädans kant
Varningslampa Vad den betyder Vad man gör
INDIKATORLAMPA FÖR INAKTIVERING AV
PASSAGERARKROCKKUDDE
Lampan tänds när tändningen är på för en
funktionskontroll och stängs av några
sekunder senare eller när motorn startas. Om
lampan inte tänds eller förblir tänd ska du
kontakta en Abarth-handlare.Om lampan inte tänds eller förblir tänd ska du
kontakta en Abarth-handlare.
69
Page 102 of 228

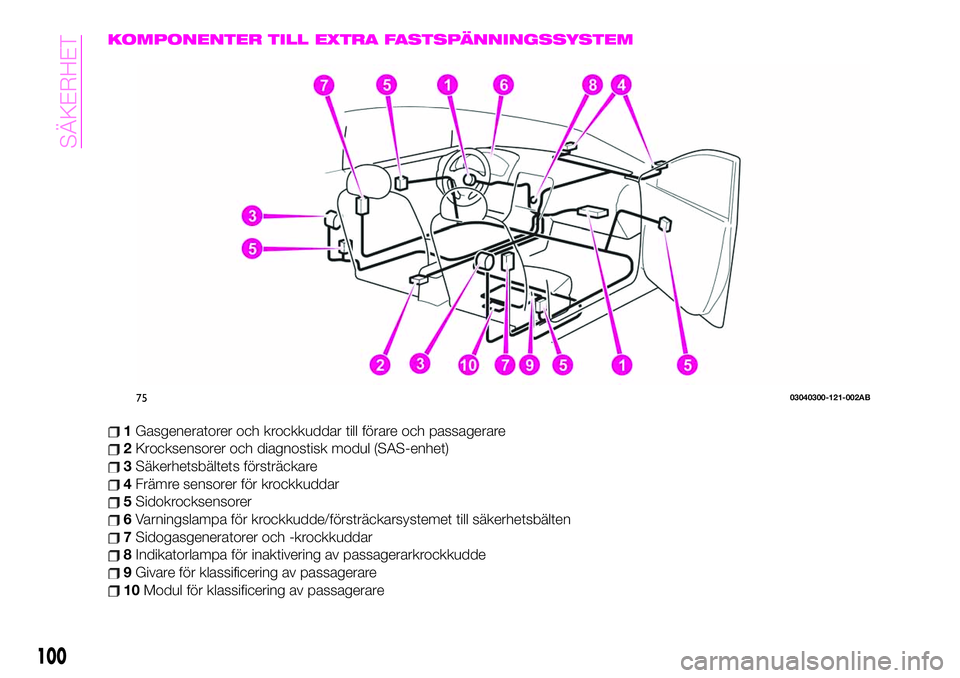

KOMPONENTER TILL EXTRA FASTSPÄNNINGSSYSTEM
1Gasgeneratorer och krockkuddar till förare och passagerare
2Krocksensorer och diagnostisk modul (SAS-enhet)
3Säkerhetsbältets försträckare
4Främre sensorer för krockkuddar
5Sidokrocksensorer
6Varningslampa för krockkudde/försträckarsystemet till säkerhetsbälten
7Sidogasgeneratorer och -krockkuddar
8Indikatorlampa för inaktivering av passagerarkrockkudde
9Givare för klassificering av passagerare
10Modul för klassificering av passagerare
7503040300-121-002AB
100
SÄKERHET
Page 103 of 228

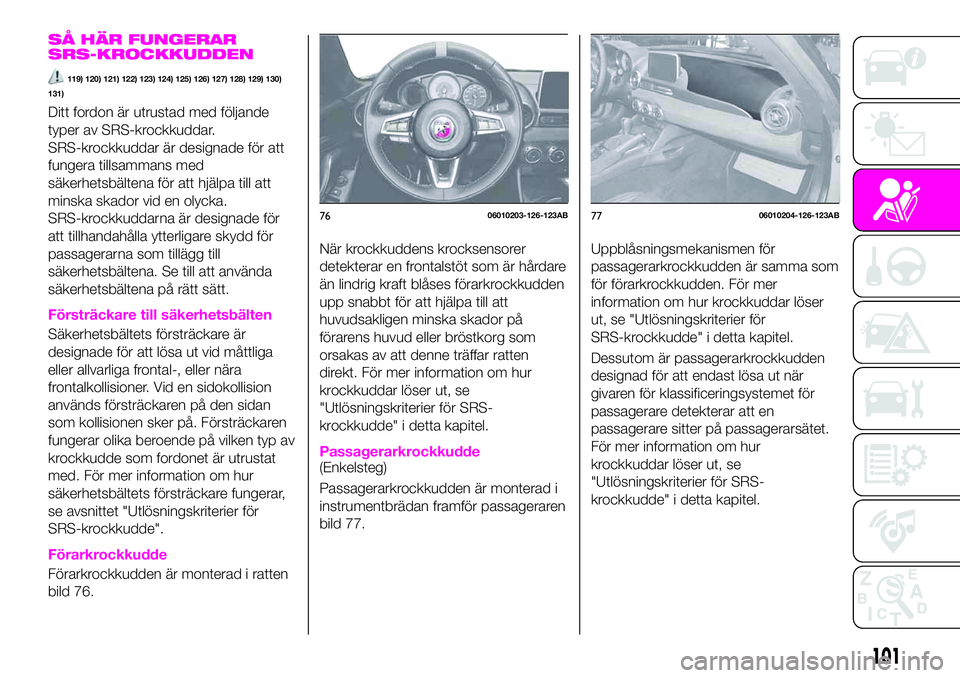

SÅ HÄR FUNGERAR
SRS-KROCKKUDDEN
119) 120) 121) 122) 123) 124) 125) 126) 127) 128) 129) 130)
131)
Ditt fordon är utrustad med följande
typer av SRS-krockkuddar.
SRS-krockkuddar är designade för att
fungera tillsammans med
säkerhetsbältena för att hjälpa till att
minska skador vid en olycka.
SRS-krockkuddarna är designade för
att tillhandahålla ytterligare skydd för
passagerarna som tillägg till
säkerhetsbältena. Se till att använda
säkerhetsbältena på rätt sätt.
Försträckare till säkerhetsbälten
Säkerhetsbältets försträckare är
designade för att lösa ut vid måttliga
eller allvarliga frontal-, eller nära
frontalkollisioner. Vid en sidokollision
används försträckaren på den sidan
som kollisionen sker på. Försträckaren
fungerar olika beroende på vilken typ av
krockkudde som fordonet är utrustat
med. För mer information om hur
säkerhetsbältets försträckare fungerar,
se avsnittet "Utlösningskriterier för
SRS-krockkudde".
Förarkrockkudde
Förarkrockkudden är monterad i ratten
bild 76.När krockkuddens krocksensorer
detekterar en frontalstöt som är hårdare
än lindrig kraft blåses förarkrockkudden
upp snabbt för att hjälpa till att
huvudsakligen minska skador på
förarens huvud eller bröstkorg som
orsakas av att denne träffar ratten
direkt. För mer information om hur
krockkuddar löser ut, se
"Utlösningskriterier för SRS-
krockkudde" i detta kapitel.
Passagerarkrockkudde(Enkelsteg)
Passagerarkrockkudden är monterad i
instrumentbrädan framför passageraren
bild 77.Uppblåsningsmekanismen för
passagerarkrockkudden är samma som
för förarkrockkudden. För mer
information om hur krockkuddar löser
ut, se "Utlösningskriterier för
SRS-krockkudde" i detta kapitel.
Dessutom är passagerarkrockkudden
designad för att endast lösa ut när
givaren för klassificeringsystemet för
passagerare detekterar att en
passagerare sitter på passagerarsätet.
För mer information om hur
krockkuddar löser ut, se
"Utlösningskriterier för SRS-
krockkudde" i detta kapitel.
7606010203-126-123AB7706010204-126-123AB
101
Page 104 of 228

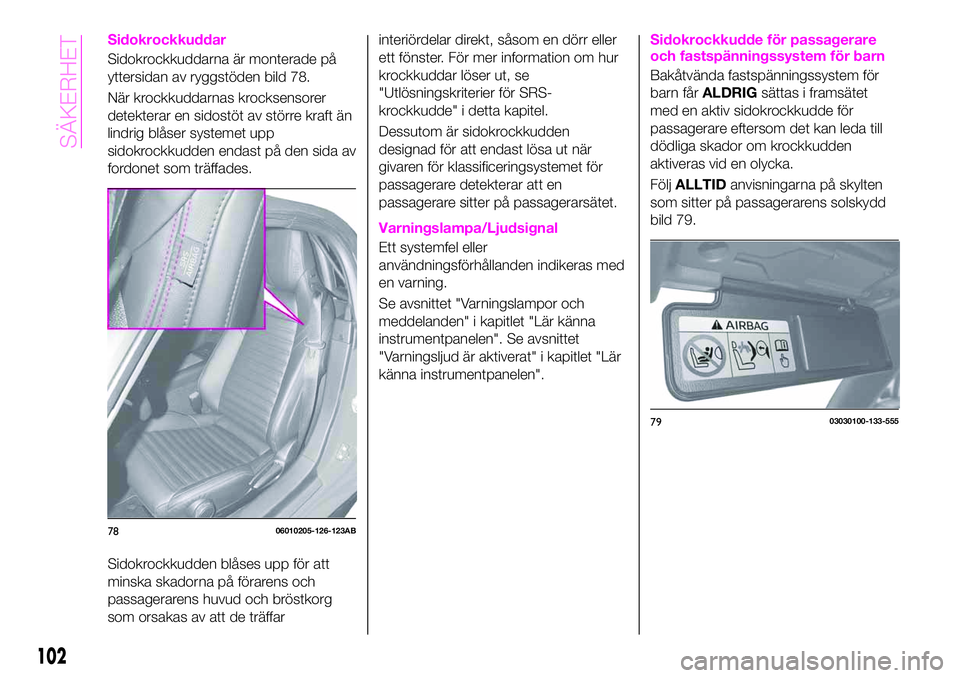

Sidokrockkuddar
Sidokrockkuddarna är monterade på
yttersidan av ryggstöden bild 78.
När krockkuddarnas krocksensorer
detekterar en sidostöt av större kraft än
lindrig blåser systemet upp
sidokrockkudden endast på den sida av
fordonet som träffades.
Sidokrockkudden blåses upp för att
minska skadorna på förarens och
passagerarens huvud och bröstkorg
som orsakas av att de träffarinteriördelar direkt, såsom en dörr eller
ett fönster. För mer information om hur
krockkuddar löser ut, se
"Utlösningskriterier för SRS-
krockkudde" i detta kapitel.
Dessutom är sidokrockkudden
designad för att endast lösa ut när
givaren för klassificeringsystemet för
passagerare detekterar att en
passagerare sitter på passagerarsätet.
Varningslampa/Ljudsignal
Ett systemfel eller
användningsförhållanden indikeras med
en varning.
Se avsnittet "Varningslampor och
meddelanden" i kapitlet "Lär känna
instrumentpanelen". Se avsnittet
"Varningsljud är aktiverat" i kapitlet "Lär
känna instrumentpanelen".
Sidokrockkudde för passagerare
och fastspänningssystem för barn
Bakåtvända fastspänningssystem för
barn fårALDRIGsättas i framsätet
med en aktiv sidokrockkudde för
passagerare eftersom det kan leda till
dödliga skador om krockkudden
aktiveras vid en olycka.
FöljALLTIDanvisningarna på skylten
som sitter på passagerarens solskydd
bild 79.
7806010205-126-123AB
7903030100-133-555
102
SÄKERHET
Page 108 of 228

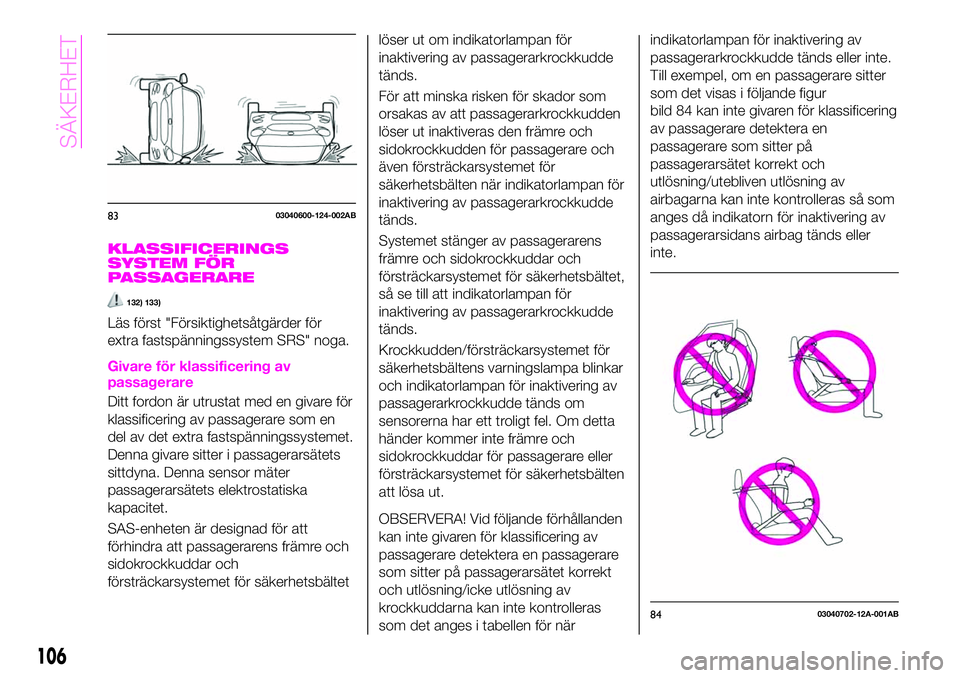

KLASSIFICERINGS
SYSTEM FÖR
PASSAGERARE
132) 133)
Läs först "Försiktighetsåtgärder för
extra fastspänningssystem SRS" noga.
Givare för klassificering av
passagerare
Ditt fordon är utrustat med en givare för
klassificering av passagerare som en
del av det extra fastspänningssystemet.
Denna givare sitter i passagerarsätets
sittdyna. Denna sensor mäter
passagerarsätets elektrostatiska
kapacitet.
SAS-enheten är designad för att
förhindra att passagerarens främre och
sidokrockkuddar och
försträckarsystemet för säkerhetsbältetlöser ut om indikatorlampan för
inaktivering av passagerarkrockkudde
tänds.
För att minska risken för skador som
orsakas av att passagerarkrockkudden
löser ut inaktiveras den främre och
sidokrockkudden för passagerare och
även försträckarsystemet för
säkerhetsbälten när indikatorlampan för
inaktivering av passagerarkrockkudde
tänds.
Systemet stänger av passagerarens
främre och sidokrockkuddar och
försträckarsystemet för säkerhetsbältet,
så se till att indikatorlampan för
inaktivering av passagerarkrockkudde
tänds.
Krockkudden/försträckarsystemet för
säkerhetsbältens varningslampa blinkar
och indikatorlampan för inaktivering av
passagerarkrockkudde tänds om
sensorerna har ett troligt fel. Om detta
händer kommer inte främre och
sidokrockkuddar för passagerare eller
försträckarsystemet för säkerhetsbälten
att lösa ut.
OBSERVERA! Vid följande förhållanden
kan inte givaren för klassificering av
passagerare detektera en passagerare
som sitter på passagerarsätet korrekt
och utlösning/icke utlösning av
krockkuddarna kan inte kontrolleras
som det anges i tabellen för närindikatorlampan för inaktivering av
passagerarkrockkudde tänds eller inte.
Till exempel, om en passagerare sitter
som det visas i följande figur
bild 84 kan inte givaren för klassificering
av passagerare detektera en
passagerare som sitter på
passagerarsätet korrekt och
utlösning/utebliven utlösning av
airbagarna kan inte kontrolleras så som
anges då indikatorn för inaktivering av
passagerarsidans airbag tänds eller
inte.
8303040600-124-002AB
8403040702-12A-001AB
106
SÄKERHET
Page 112 of 228

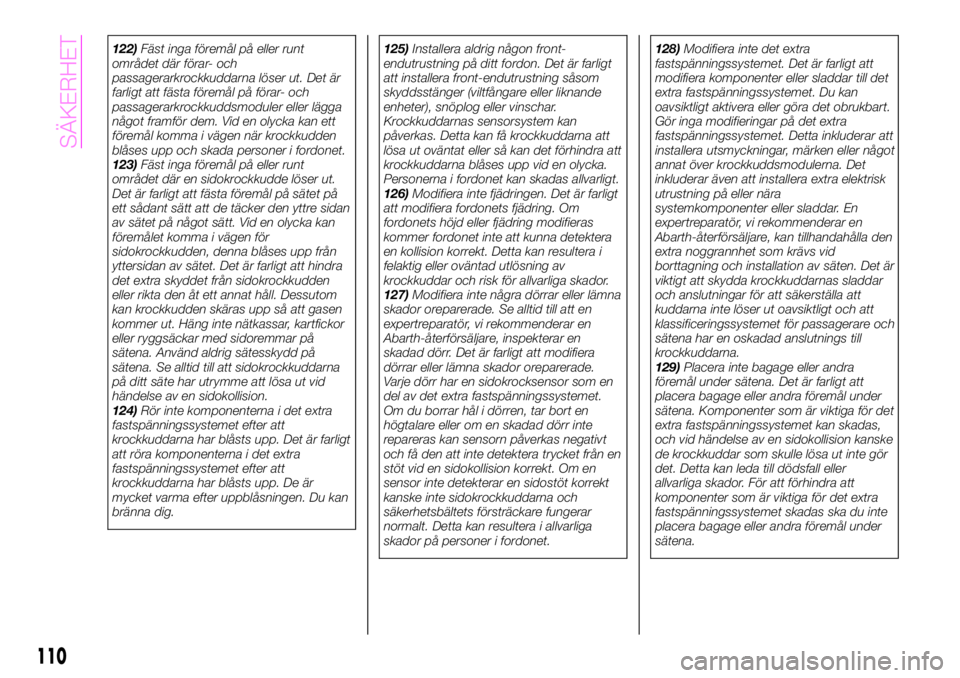

122)Fäst inga föremål på eller runt
området där förar- och
passagerarkrockkuddarna löser ut. Det är
farligt att fästa föremål på förar- och
passagerarkrockkuddsmoduler eller lägga
något framför dem. Vid en olycka kan ett
föremål komma i vägen när krockkudden
blåses upp och skada personer i fordonet.
123)Fäst inga föremål på eller runt
området där en sidokrockkudde löser ut.
Det är farligt att fästa föremål på sätet på
ett sådant sätt att de täcker den yttre sidan
av sätet på något sätt. Vid en olycka kan
föremålet komma i vägen för
sidokrockkudden, denna blåses upp från
yttersidan av sätet. Det är farligt att hindra
det extra skyddet från sidokrockkudden
eller rikta den åt ett annat håll. Dessutom
kan krockkudden skäras upp så att gasen
kommer ut. Häng inte nätkassar, kartfickor
eller ryggsäckar med sidoremmar på
sätena. Använd aldrig sätesskydd på
sätena. Se alltid till att sidokrockkuddarna
på ditt säte har utrymme att lösa ut vid
händelse av en sidokollision.
124)Rör inte komponenterna i det extra
fastspänningssystemet efter att
krockkuddarna har blåsts upp. Det är farligt
att röra komponenterna i det extra
fastspänningssystemet efter att
krockkuddarna har blåsts upp. De är
mycket varma efter uppblåsningen. Du kan
bränna dig.125)Installera aldrig någon front-
endutrustning på ditt fordon. Det är farligt
att installera front-endutrustning såsom
skyddsstänger (viltfångare eller liknande
enheter), snöplog eller vinschar.
Krockkuddarnas sensorsystem kan
påverkas. Detta kan få krockkuddarna att
lösa ut oväntat eller så kan det förhindra att
krockkuddarna blåses upp vid en olycka.
Personerna i fordonet kan skadas allvarligt.
126)Modifiera inte fjädringen. Det är farligt
att modifiera fordonets fjädring. Om
fordonets höjd eller fjädring modifieras
kommer fordonet inte att kunna detektera
en kollision korrekt. Detta kan resultera i
felaktig eller oväntad utlösning av
krockkuddar och risk för allvarliga skador.
127)Modifiera inte några dörrar eller lämna
skador oreparerade. Se alltid till att en
expertreparatör, vi rekommenderar en
Abarth-återförsäljare, inspekterar en
skadad dörr. Det är farligt att modifiera
dörrar eller lämna skador oreparerade.
Varje dörr har en sidokrocksensor som en
del av det extra fastspänningssystemet.
Om du borrar hål i dörren, tar bort en
högtalare eller om en skadad dörr inte
repareras kan sensorn påverkas negativt
och få den att inte detektera trycket från en
stöt vid en sidokollision korrekt. Om en
sensor inte detekterar en sidostöt korrekt
kanske inte sidokrockkuddarna och
säkerhetsbältets försträckare fungerar
normalt. Detta kan resultera i allvarliga
skador på personer i fordonet.128)Modifiera inte det extra
fastspänningssystemet. Det är farligt att
modifiera komponenter eller sladdar till det
extra fastspänningssystemet. Du kan
oavsiktligt aktivera eller göra det obrukbart.
Gör inga modifieringar på det extra
fastspänningssystemet. Detta inkluderar att
installera utsmyckningar, märken eller något
annat över krockkuddsmodulerna. Det
inkluderar även att installera extra elektrisk
utrustning på eller nära
systemkomponenter eller sladdar. En
expertreparatör, vi rekommenderar en
Abarth-återförsäljare, kan tillhandahålla den
extra noggrannhet som krävs vid
borttagning och installation av säten. Det är
viktigt att skydda krockkuddarnas sladdar
och anslutningar för att säkerställa att
kuddarna inte löser ut oavsiktligt och att
klassificeringssystemet för passagerare och
sätena har en oskadad anslutnings till
krockkuddarna.
129)Placera inte bagage eller andra
föremål under sätena. Det är farligt att
placera bagage eller andra föremål under
sätena. Komponenter som är viktiga för det
extra fastspänningssystemet kan skadas,
och vid händelse av en sidokollision kanske
de krockkuddar som skulle lösa ut inte gör
det. Detta kan leda till dödsfall eller
allvarliga skador. För att förhindra att
komponenter som är viktiga för det extra
fastspänningssystemet skadas ska du inte
placera bagage eller andra föremål under
sätena.
110
SÄKERHET
Page 113 of 228

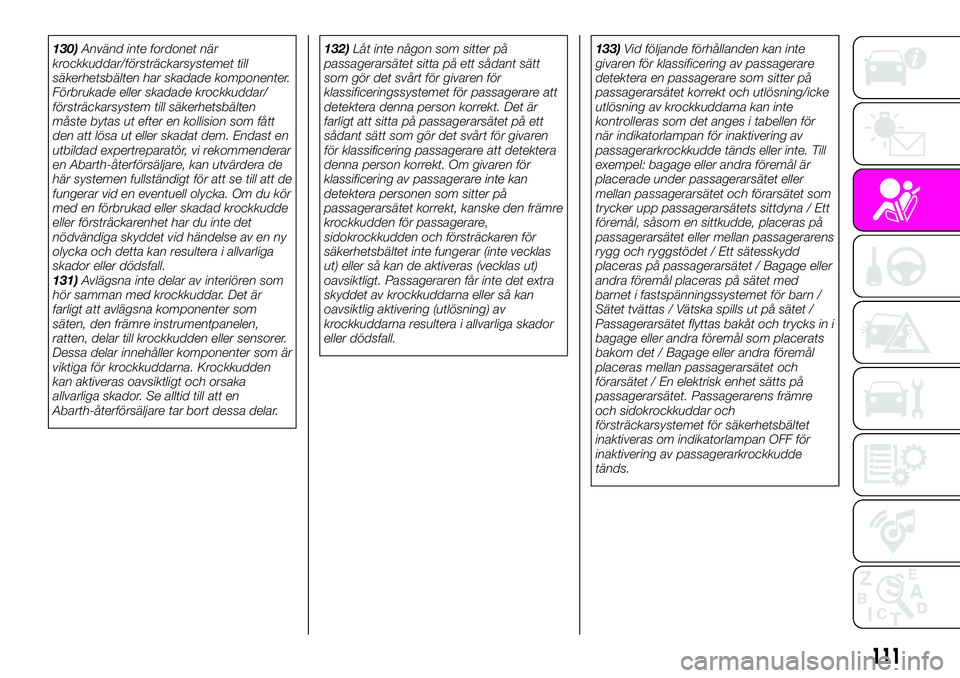

130)Använd inte fordonet när
krockkuddar/försträckarsystemet till
säkerhetsbälten har skadade komponenter.
Förbrukade eller skadade krockkuddar/
försträckarsystem till säkerhetsbälten
måste bytas ut efter en kollision som fått
den att lösa ut eller skadat dem. Endast en
utbildad expertreparatör, vi rekommenderar
en Abarth-återförsäljare, kan utvärdera de
här systemen fullständigt för att se till att de
fungerar vid en eventuell olycka. Om du kör
med en förbrukad eller skadad krockkudde
eller försträckarenhet har du inte det
nödvändiga skyddet vid händelse av en ny
olycka och detta kan resultera i allvarliga
skador eller dödsfall.
131)Avlägsna inte delar av interiören som
hör samman med krockkuddar. Det är
farligt att avlägsna komponenter som
säten, den främre instrumentpanelen,
ratten, delar till krockkudden eller sensorer.
Dessa delar innehåller komponenter som är
viktiga för krockkuddarna. Krockkudden
kan aktiveras oavsiktligt och orsaka
allvarliga skador. Se alltid till att en
Abarth-återförsäljare tar bort dessa delar.132)Låt inte någon som sitter på
passagerarsätet sitta på ett sådant sätt
som gör det svårt för givaren för
klassificeringssystemet för passagerare att
detektera denna person korrekt. Det är
farligt att sitta på passagerarsätet på ett
sådant sätt som gör det svårt för givaren
för klassificering passagerare att detektera
denna person korrekt. Om givaren för
klassificering av passagerare inte kan
detektera personen som sitter på
passagerarsätet korrekt, kanske den främre
krockkudden för passagerare,
sidokrockkudden och försträckaren för
säkerhetsbältet inte fungerar (inte vecklas
ut) eller så kan de aktiveras (vecklas ut)
oavsiktligt. Passageraren får inte det extra
skyddet av krockkuddarna eller så kan
oavsiktlig aktivering (utlösning) av
krockkuddarna resultera i allvarliga skador
eller dödsfall.133)Vid följande förhållanden kan inte
givaren för klassificering av passagerare
detektera en passagerare som sitter på
passagerarsätet korrekt och utlösning/icke
utlösning av krockkuddarna kan inte
kontrolleras som det anges i tabellen för
när indikatorlampan för inaktivering av
passagerarkrockkudde tänds eller inte. Till
exempel: bagage eller andra föremål är
placerade under passagerarsätet eller
mellan passagerarsätet och förarsätet som
trycker upp passagerarsätets sittdyna / Ett
föremål, såsom en sittkudde, placeras på
passagerarsätet eller mellan passagerarens
rygg och ryggstödet / Ett sätesskydd
placeras på passagerarsätet / Bagage eller
andra föremål placeras på sätet med
barnet i fastspänningssystemet för barn /
Sätet tvättas / Vätska spills ut på sätet /
Passagerarsätet flyttas bakåt och trycks in i
bagage eller andra föremål som placerats
bakom det / Bagage eller andra föremål
placeras mellan passagerarsätet och
förarsätet / En elektrisk enhet sätts på
passagerarsätet. Passagerarens främre
och sidokrockkuddar och
försträckarsystemet för säkerhetsbältet
inaktiveras om indikatorlampan OFF för
inaktivering av passagerarkrockkudde
tänds.
111
