ESP Abarth 124 Spider 2021 Instructieboek (in Dutch)

Wij, die uw auto hebben bedacht, ontworpen en gebouwd, kennen daarvan werkelijk elk detail en onderdeel.
In de erkende Abarth Service garagesvindt u technici die rechtstreeks door ons zijn opgeleid die kwaliteit
en professionaliteit bieden voor alle onderhoudswerkzaamheden.
De Abarth garages staan altijd tot uw beschikking voor het periodieke onderhoud, de seizoenscontroles
en voor praktische adviezen van onze deskundigen.
Met de Originele Vervangingsonderdelen gedistribueerd door MOPAR
®, worden de kenmerken
van betrouwbaarheid, comfort en prestaties, waarvoor u uw nieuwe voertuig gekozen heeft,
in de loop van de tijd in stand gehouden.
Vraag altijd om Originele Onderdelen van de componenten die wij gebruiken om onze auto’s te bouwen en
die wij u aanbevelen omdat die het resultaat zijn van ons engagement bij de research en de ontwikkeling
van steeds innovatievere technologieën.
Vertrouw om al deze redenen op Origenele Onderdelen:
de enige die speciaal door Abarth voor uw auto ontworpen zijn.
VEILIGHEID:
REMSYSTEEMECOLOGIE: ROETFILTERS,
ONDERHOUD AIRCONDITIONINGCOMFORT: WIELOPHANGING
EN RUITENWISSERS PERFORMANCE: BOUGIES,
INSPUITVENTIELEN EN ACCU'SLINEACCESSORI:
STANGEN IMPERIAAL, VELGEN
WAAROM KIEZEN VOOR
ORIGINELE ONDERDELEN
Dit Instructieboek is bedoeld om de bedrijfsomstandigheden van het voertuig te verduidelijken.
Voor de enthousiaste gebruiker die de inzichten, curiositeiten en gedetailleerde informatie over de eigenschappen en functies van het
voertuig wil weten, biedt Abarth de gelegenheid om een speciaal gedeelte te raadplegen dat beschikbaar is in elektronisch formaat.
ONLINE INSTRUCTIEBOEK
Het volgende symbool is weergegeven in de tekst van het Instructieboek, naast de onderwerpen waarvoor updates worden verschaft.
Ga naar de website www.mopar.eu/owner
en open uw persoonlijke zone.
Op de pagina “Onderhoud en zorg” vindt u alle informatie over uw voertuig en de link om toegang te krijgen tot eLUM, waar u alle details van het
Instructieboek zult kunnen vinden.
Of ga voor toegang tot deze informatie naar de website http://aftersales.fiat.com/elum/
.
De eLUMwebsite is gratis en zal u in de gelegenheid stellen, naast heel veel andere dingen, gemakkelijk de boorddocumenten te raadplegen van alle
andere voertuigen van de Group.
Veel leesplezier en goede reis!
Cop ABARTH 124 SPIDER NL.qxp 02/08/16 15:19 Pagina 2

Beste klant,
Wij feliciteren u en bedanken u dat u voor een Abarth 124 Spider hebt gekozen.
Wij hebben dit boekje opgesteld om u te helpen alle kenmerken van dit voertuig te leren kennen en het op de beste manier te
gebruiken.
Dit boekje bevat informatie, adviezen en belangrijke waarschuwingen voor een juist gebruik van het voertuig, zodat u het
maximum uit de technologische eigenschappen van uw voertuig kunt halen.
Het wordt geadviseerd het eerst helemaal te lezen voordat u voor de eerste keer de weg op gaat, om bekend te raken met de
bedieningselementen en met name die elementen die betrekking hebben op de remmen, stuurinrichting en versnellingsbak,
tegelijkertijd kunt u het gedrag van het voertuig op verschillende wegdekken begrijpen.
In dit document vindt u een beschrijving van de speciale kenmerken en tips, evenals essentiële informatie over veilig rijden,
onderhoud van en zorg voor uw voertuig.
Geadviseerd wordt het instructieboek, nadat u het gelezen hebt, in het voertuig te bewaren, zodat u het in de toekomst
gemakkelijk kunt raadplegen en om ervoor te zorgen dat het aan boord van het voertuig blijft indien het verkocht mocht
worden.
In het bijgevoegde Garantieboekje vindt u ook een beschrijving van de Diensten die Abarth haar klanten biedt, het
Garantiecertificaat en de details van de voorwaarden om de geldigheid ervan te behouden.
Wij zijn ervan overtuigd dat u met behulp van deze middelen spoedig vertrouwd zult raken met uw nieuwe auto en de service
van de mensen bij Abarth zult waarderen.
Veel leesplezier gewenst. ... en goede reis!
BELANGRIJK In dit instructieboek zijn alle versies van het voertuig beschreven; neem alstublieft uitsluitend de
informatie in beschouwing die betrekking heeft op het uitrustingsniveau, de motor en de versie van uw voertuig.
De gegevens in deze publicatie zijn slechts indicatief. FCA Italy S.p.A. kan op elk moment de in deze publicatie
beschreven specificaties van het automodel om technische of commerciële redenen wijzigen. Neem voor meer
informatie contact op met het Abarth Servicenetwerk.

Werking van buitenaf
Om het portier aan bestuurderszijde
van buitenaf te vergrendelen, drukt u de
portiervergrendelknop naar de
vergrendelde stand en sluit u het portier
(het is niet nodig de handgreep in het
portier omhoog te houden). Deze knop
bedient de overige
portiervergrendelingen niet.
BELANGRIJK Als u het portier op deze
manier vergrendelt: let erop dat u de
sleutel niet in het voertuig achterlaat. De
portiervergrendelknop aan
bestuurderszijde kan niet worden
gebruikt als het portier aan
bestuurderszijde geopend is.
DEAD LOCK
VOORZIENING
(indien aanwezig)
Inschakeling van het systeem
Ga als volgt te werk:
sluit beide ruiten en de cabrioletkap;
schakel het contact uit en neem de
sleutel mee;
sluit beide portieren en de
achterklep;
steek de extra sleutel in het
bestuurdersportier, draai de extra
sleutel naar de vergrendelstand fig. 8 en
draai deze terug naar het midden. Draai
de sleutel vervolgens nogmaals binnen
3 seconden naar de vergrendelstand;
het indicatielampjegaat
ongeveer 3 seconden branden om aan
te geven dat het systeem is
geactiveerd.
U kunt het systeem tevens activeren
door de vergrendelknop op de zender
tweemaal binnen 3 seconden in te
drukken.Met de geavanceerde keyless
functie: u kunt het systeem tevens
activeren door de “vergrendel”-knop
tweemaal binnen 3 seconden in te
drukken.
OPMERKING Het systeem kan niet
worden geactiveerd bij een geopend
portier.
Uitschakeling van het systeem
Ontgrendel het bestuurdersportier of
schakel het contact in (AAN). Als de
stroom wordt onderbroken (gesprongen
zekering of losgekoppelde accu), dan
kan het systeem alleen worden
gedeactiveerd door een portier te
ontgrendelen met de extra sleutel.
704030107-L21-001AB804030102-12A-001AB
17

27)Houd uw handen en vingers bij het
verstellen van een stoel altijd uit de buurt
van de bewegende onderdelen van de
stoel en de zijrand om letsel te voorkomen.
28)Zorg er bij het verstellen van de stoelen
voor dat er geen spullen in de omgeving
liggen. Als lading vast komt te zitten, kan
dit de lading beschadigen. Houd de
achterzijde van de stoel met uw hand vast
terwijl u de stoelen naar voor en achter
schuift of als u een neergeklapte stoel
omhoog brengt. Als de achterzijde van de
stoel niet wordt vastgehouden, verplaatst
de stoel zich plotseling hetgeen letsel kan
veroorzaken.
29)Wees voorzichtig met het gebruik van
de stoelverwarming. De warmte hiervan
kan te heet zijn voor sommige mensen,
zoals hieronder aangegeven, en kan een
brandwond door lage temperatuur
veroorzaken. Zuigelingen, kleine baby's,
ouderen, mensen met een fysieke
handicap, mensen met een gevoelige huid,
overmatig vermoeide mensen, dronken
mensen, mensen die medicatie gebruiken
die slaap opwekt, zoals slaappillen en
hoestmedicatie.
30)Gebruik de stoelverwarming niet als er
zaken als een deken of kussen die in hoge
mate vocht vasthouden op de stoel zijn
geplaatst. De stoel kan overmatig
verwarmd worden en brandwonden met
een lage temperatuur veroorzaken.31)Plaats geen voorwerpen op de stoel of
op tegen de rugleuning die de warmte
kunnen isoleren, zoals een afdekking of een
kussen. Het kan ervoor zorgen dat het
stoelverwarmingssysteem oververhit raakt.
Zitten op een oververhitte stoel kan
ernstige brandwonden veroorzaken door
de toename van de temperatuur op het
oppervlak van de stoel.
32)Plaats geen zware voorwerpen met
scherpe delen op de stoel en plaats geen
naalden of spelden in de stoel. Dit kan
ertoe leiden dat de stoel overmatig
verwarmd wordt en resulteren in letsel door
lichte brandwonden.
33)Gebruik de stoelverwarming niet als u
een kort dutje doet in uw voertuig. De stoel
kan overmatig verwarmd worden en
brandwonden met een lage temperatuur
veroorzaken.
BELANGRIJK
7)De bekleding van de stoelen is
ontworpen om bestand te zijn tegen slijtage
bij normaal gebruik van het voertuig.
Desalniettemin zijn enkele
voorzorgsmaatregelen nodig. Vermijd
langdurig en/of excessief schuren tegen
kledingaccessoires zoals metalen gespen
en klittenband die, als ze veel druk
uitoefenen in een klein gebied, zouden
kunnen afbreken, met beschadiging van de
bekleding als gevolg.
HOOFDSTEUNEN
34)
Niet-instelbare hoofdsteunen
Uw voertuig is uitgerust met
niet-instelbare hoofdsteunen in de
rugzittingen van de bestuurder en
passagiers.
De niet-verstelbare hoofdsteunen
bevatten een bijgesneden bedekking
van schuim op de bovenste structuur
van de rugzittingen en zijn bedoeld om
u en de passagier te beschermen tegen
nekletsel.
Zet de rugzittingen rechtop, in de
rijpositie, zodat de hoofdsteun zich zo
dicht mogelijk bij de achterkant van u
hoofd bevindt.
BELANGRIJK
34)Controleer of de rugzittingen van de
stoelen goed rechtop staan, in de rijpositie,
voordat u met het voertuig wegrijdt. Het is
gevaarlijk te rijden met onjuiste ingestelde
rugzittingen. Als u hoofd geen steun heeft,
kunt u ernstig letsel aan u nek oplopen bij
een botsing.
22
KENNISMAKING MET HET VOERTUIG

STUURWIEL
AFSTELLING STUURWIEL
35) 36) 37)
De hoek van het stuurwiel wijzigen:
stop het voertuig en breng de
vergrendelhendel 1 fig. 12 onder de
stuurkolom naar beneden;
kantel het stuurwiel in de gewenste
positie en breng de hendel omhoog om
de kolom te vergrendelen;
probeer het stuurwiel omhoog en
omlaag te duwen om te controleren of
het stuurwiel goed vergrendelt is
alvorens weg te rijden.
BELANGRIJK
35)Het verstellen van het stuurwiel mag
alleen bij stilstaand voertuig en
uitgeschakelde motor gebeuren. Het is
gevaarlijk het stuurwiel te verstellen als het
voertuig beweegt. Als het stuurwiel wordt
verplaatst, kan dit ertoe leiden dat de
bestuurder abrupt naar links of rechts
draait. Dit kan leiden tot controleverlies of
een ongeluk.
36)Aftermarket werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (b.v. bij montage
van een alarmsysteem) zijn ten strengste
verboden. Dergelijke werkzaamheden
kunnen de prestaties van het systeem, de
garantie en de veiligheid in gevaar brengen
waardoor het voertuig niet meer aan de
typegoedkeuring voldoet.
37)Alvorens het voertuig te verlaten
ALTIJD de parkeerrem inschakelen, de
wielen draaien, de eerste versnelling
inschakelen bij een helling omhoog en de
achteruitversnelling bij een helling omlaag.
Als het voertuig op een steile helling wordt
geparkeerd, blokkeer de wielen dan met of
wiggen of stenen. Bij het verlaten van het
voertuig, altijd de portieren sluiten door op
het knopje op de sleutel te drukken.
SPIEGELS
BUITENSPIEGELS
38)
Breedtespiegel aan
bestuurderskant
(indien aanwezig)
De breedtespiegel bevat twee
welvingen op het oppervlak die worden
gescheiden door een lijn 1 fig. 13 voor
binnen- en buitengebieden.
Het binnengebied is een standaard
bolle spiegel terwijl het buitengebied
een breder zicht geeft binnen hetzelfde
bereik. Deze combinatie geeft biedt
zekerheid bij het wisselen van rijbaan.
Objecten in het buitengebied zijn verder
weg dan in het binnengebied.
1204050101-12A-001AB
1304060101-12A-001AB
23

KOPLAMPSPROEIERS(indien aanwezig)
Het contact moet zijn ingeschakeld
(AAN) en de koplampen moeten aan
zijn.
De koplampsproeiers fig. 22 werken
automatisch elke vijfde maal dat de
ruitensproeier wordt geactiveerd. Als u
de koplampsproeiers wilt bedienen,
dubbeltikt u tegen de wisserhendel.BELANGRIJK
43)Vul het reservoir uitsluitend met
ruitensproeiervloeistof of kraanwater. Het
gebruik van antivries als
ruitensproeiervloeistof is gevaarlijk.
Wanneer antivries op de voorruit gespoten
wordt, zal de voorruit bevuild raken
waardoor uw zicht afneemt en een ongeval
kan worden veroorzaakt.
44)Gebruik ruitenvloeistof alleen in
combinatie met antivries als het vriest. Het
gebruik van ruitenvloeistof zonder antivries
bij weersomstandigheden onder nul is
gevaarlijk, aangezien de ruit kan bevriezen
en uw zicht kan belemmeren, hetgeen kan
resulteren in een ongeluk. Zorg er
bovendien voor dat de ruit voldoende is
opgewarmd door middel van de
ruitverwarming voordat u er ruitenvloeistof
op spuit.
45)Zorg ervoor dat het systeem is
uitgeschakeld als de voorruit moet worden
schoongemaakt.
BELANGRIJK
8)Gebruik de ruitenwisser niet om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. Onder dergelijke
omstandigheden wordt bij overbelasting
van de ruitenwisser de beveiliging
ingeschakeld, waardoor de ruitenwisser
enkele seconden wordt uitgeschakeld. Als
hierna de ruitenwisser niet meer werkt,ook
niet nadat de motor opnieuw is gestart,
neemt u contact op met het Abarth
Servicenetwerk.
9)Schakel de ruitenwissers niet met van de
ruit opgeheven wisserbladen in.
10)Schakel de regensensor nooit in tijdens
een schoonmaakbeurt in een wasstraat.
11)Zorg er bij ijs op de ruit voor dat de
wissers correct worden losgemaakt.
2204110102-L37-007AB
32
KENNISMAKING MET HET VOERTUIG

Waarschuwingslampje Wat het betekent Wat te doen
Tire Pressure Monitoring System
WAARSCHUWINGSLAMPJE (TPMS)
Bij een storing in het bandenspanningsysteem
knippert het lampje voor de bandenspanning
ongeveer 1 minuut als het contact wordt
ingeschakeld (AAN) en ingeschakeld blijft.
Neem zo snel mogelijk contact op met het
Abarth Servicenetwerk. Als het
waarschuwingslampje brandt en de pieptoon
hoorbaar is (ongeveer 3 seconden), is de
bandenspanning te laag in een of meer
banden. Inspecteer de banden en pas de
gespecificeerde bandendruk toe.
Verhoog de bandenspanning als de banden
koud zijn. De bandenspanning varieert naar
gelang de temperatuur van de band. Breng
daarom het voertuig 1 uur tot stilstand of rijd
1,6 km of minder alvorens de bandenspanning
aan te passen. Als warme banden aan koude
inflatiedruk worden blootgesteld, kan het
waarschuwingslampje of de pieptoon worden
ingeschakeld nadat de banden afkoelen en de
druk onder de specificatie valt. Een
TPMS-waarschuwingslampje voor een lage
bandenspanning vanwege koude
weersomstandigheden blijft branden, zelfs
indien de omgevingstemperatuur stijft. Het is
in dit geval tevens nodig de bandenspanning
aan te passen. Als het TPMS-
waarschuwingslampje gaat branden vanwege
een daling in de luchtdruk, moet u ervoor
zorgen dat de bandenspanning wordt
gecontroleerd.Laat uw voertuig zo snel mogelijk nakijken bij
een Abarth Servicepunt.
66

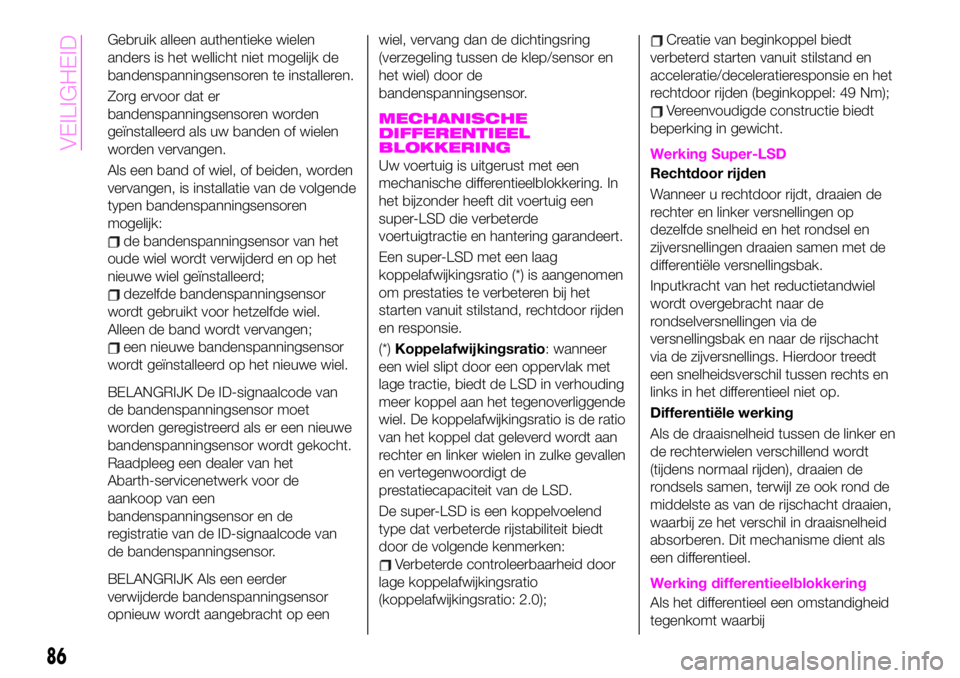

KENNISMAKING MET HET INSTRUMENTENPANEEL

Gebruik alleen authentieke wielen
anders is het wellicht niet mogelijk de
bandenspanningsensoren te installeren.
Zorg ervoor dat er
bandenspanningsensoren worden
geïnstalleerd als uw banden of wielen
worden vervangen.
Als een band of wiel, of beiden, worden
vervangen, is installatie van de volgende
typen bandenspanningsensoren
mogelijk:
de bandenspanningsensor van het
oude wiel wordt verwijderd en op het
nieuwe wiel geïnstalleerd;
dezelfde bandenspanningsensor
wordt gebruikt voor hetzelfde wiel.
Alleen de band wordt vervangen;
een nieuwe bandenspanningsensor
wordt geïnstalleerd op het nieuwe wiel.
BELANGRIJK De ID-signaalcode van
de bandenspanningsensor moet
worden geregistreerd als er een nieuwe
bandenspanningsensor wordt gekocht.
Raadpleeg een dealer van het
Abarth-servicenetwerk voor de
aankoop van een
bandenspanningsensor en de
registratie van de ID-signaalcode van
de bandenspanningsensor.
BELANGRIJK Als een eerder
verwijderde bandenspanningsensor
opnieuw wordt aangebracht op eenwiel, vervang dan de dichtingsring
(verzegeling tussen de klep/sensor en
het wiel) door de
bandenspanningsensor.
MECHANISCHE
DIFFERENTIEEL
BLOKKERING
Uw voertuig is uitgerust met een
mechanische differentieelblokkering. In
het bijzonder heeft dit voertuig een
super-LSD die verbeterde
voertuigtractie en hantering garandeert.
Een super-LSD met een laag
koppelafwijkingsratio (*) is aangenomen
om prestaties te verbeteren bij het
starten vanuit stilstand, rechtdoor rijden
en responsie.
(*)Koppelafwijkingsratio: wanneer
een wiel slipt door een oppervlak met
lage tractie, biedt de LSD in verhouding
meer koppel aan het tegenoverliggende
wiel. De koppelafwijkingsratio is de ratio
van het koppel dat geleverd wordt aan
rechter en linker wielen in zulke gevallen
en vertegenwoordigt de
prestatiecapaciteit van de LSD.
De super-LSD is een koppelvoelend
type dat verbeterde rijstabiliteit biedt
door de volgende kenmerken:
Verbeterde controleerbaarheid door
lage koppelafwijkingsratio
(koppelafwijkingsratio: 2.0);
Creatie van beginkoppel biedt
verbeterd starten vanuit stilstand en
acceleratie/deceleratieresponsie en het
rechtdoor rijden (beginkoppel: 49 Nm);
Vereenvoudigde constructie biedt
beperking in gewicht.
Werking Super-LSD
Rechtdoor rijden
Wanneer u rechtdoor rijdt, draaien de
rechter en linker versnellingen op
dezelfde snelheid en het rondsel en
zijversnellingen draaien samen met de
differentiële versnellingsbak.
Inputkracht van het reductietandwiel
wordt overgebracht naar de
rondselversnellingen via de
versnellingsbak en naar de rijschacht
via de zijversnellings. Hierdoor treedt
een snelheidsverschil tussen rechts en
links in het differentieel niet op.
Differentiële werking
Als de draaisnelheid tussen de linker en
de rechterwielen verschillend wordt
(tijdens normaal rijden), draaien de
rondsels samen, terwijl ze ook rond de
middelste as van de rijschacht draaien,
waarbij ze het verschil in draaisnelheid
absorberen. Dit mechanisme dient als
een differentieel.
Werking differentieelblokkering
Als het differentieel een omstandigheid
tegenkomt waarbij
86
VEILIGHEID

Zwangeren en personen met
ernstige medische aandoeningen
Zwangeren moeten te allen tijde
veiligheidsgordels dragen. Vraag uw
arts naar specifieke aanbevelingen.
De heupgordel moet ZO STRAK EN
LAAG MOGELIJK OVER DE HEUPEN
worden gedragen. De schoudergordel
moet correct over de schouder worden
geplaatst, maar nooit over het gebied
van de maag fig. 62.Personen met ernstige medische
aandoeningen moeten ook
veiligheidsgordels dragen. Raadpleeg
uw arts voor speciale instructies
betreffende medische aandoeningen.
Noodvergrendelmodus
Als de veiligheidsgordel is vastgemaakt,
bevindt deze zich altijd in de
noodvergrendelmodus.
In de noodvergrendelmodus zit de
gordel comfortabel om de inzittende en
vergrendelt de oprolautomaat bij een
botsing.
Als de gordel vergrendelt en niet kan
worden losgetrokken, trek dan eenmaal
aan de gordel en probeer de gordel
langzaam uit te trekken. Als dit niet lukt,
trekt u eenmaal krachtig aan de gordel
waarna u deze weer loslaat. Trek de
gordel vervolgens nogmaals langzaam
uit.
GEBRUIK VAN DE
VEILIGHEIDSGORDELS
83) 84) 85) 86) 87) 88) 89)
De veiligheidsgordel vastmaken
1: gesp gordel fig. 63;
2: sluiting gordel.plaats de heupgordel zo laag mogelijk 1
fig. 64, niet op de maagstreek 2, en pas
de schoudergordel 3 vervolgens aan
zodat deze stevig tegen uw lichaam
aanligt.
De veiligheidsgordel losmaken
Druk knop 1 fig. 65 in op de sluiting van
de veiligheidsgordel. Als een gordel niet
volledig terugloopt, trekt u deze uit en
inspecteert u deze op knikken en
6103020100-12A-001AB
6206050100-CHD-003
6303020201-121-001AB
6403020201-122-002AB
89

Kinderzitjes die met de veiligheidsgordel worden bevestigd
Systeemgroep Leeftijdsgroep GewichtsgroepType
kinderzitjesPassagiersstoel
Zonder
passagiers
detectie
systeem
(Airbag
ingeschakeld)(Airbag
uitgeschakeld)
GROEP 0Tot ongeveer
9 maanden oudTot 10 kg Babyzitje X X U
GROEP 0+Tot ongeveer
2 jaar oudTot 13 kg Babyzitje X X U
GROEP 1Van ongeveer
8 maanden tot
4 jaar oud9 kg - 18 kg Kinderzitje L UF U
GROEP 2Van ongeveer
3 tot 7 jaar oud15 kg - 25 kg Stoelverhoger L UF U
GROEP 3Van ongeveer
6 tot 12 jaar oud22 kg - 36 kg Stoelverhoger L UF U
U = geschikt voor "universele" kinderzitjes in deze gewichtsgroep.
UF = geschikt voor "universele" kinderzitjes die in de rijrichting worden gemonteerd en die goedgekeurd zijn voor gebruik in
deze gewichtsgroep.
Raadpleeg de catalogus van de accessoires voor geschikte kinderzitjes.
L = raadpleeg voor kinderzitjes ingedeeld in deze gewichtsgroep een deskundige reparateur; wij adviseren u een erkende
dealer.
X = Ongeschikte zitplaats voor kinderen in deze gewichtsgroep.
101
