Abarth 124 Spider 2021 Návod na použitie a údržbu (in Slovak)

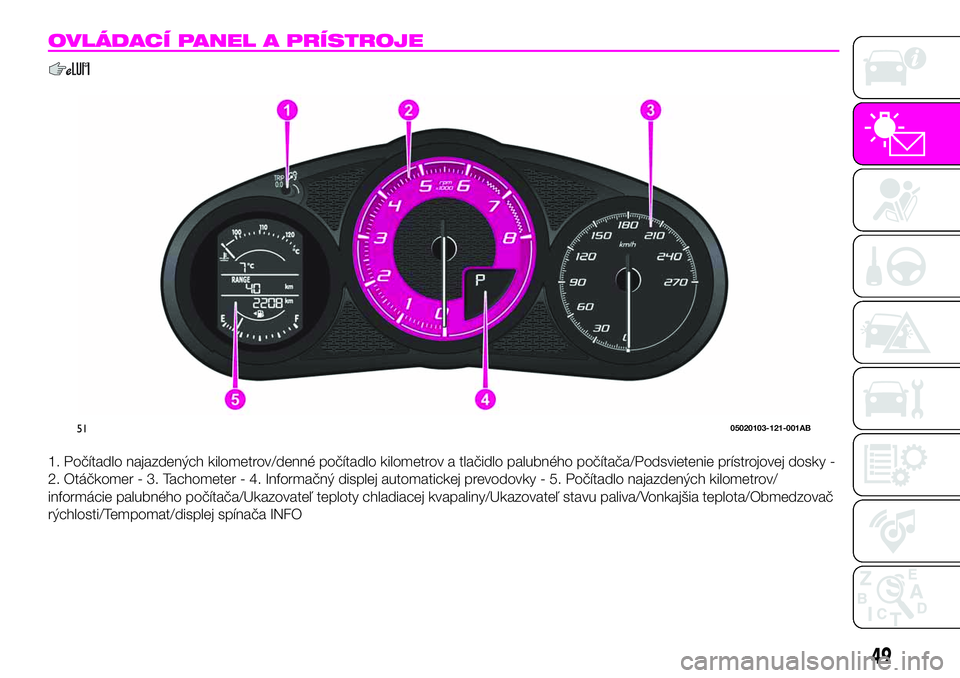

OVLÁDACÍ PANEL A PRÍSTROJE
1. Počítadlo najazdených kilometrov/denné počítadlo kilometrov a tlačidlo palubného počítača/Podsvietenie prístrojovej dosky -
2. Otáčkomer - 3. Tachometer - 4. Informačný displej automatickej prevodovky - 5. Počítadlo najazdených kilometrov/
informácie palubného počítača/Ukazovateľ teploty chladiacej kvapaliny/Ukazovateľ stavu paliva/Vonkajšia teplota/Obmedzovač
rýchlosti/Tempomat/displej spínača INFO
5105020103-121-001AB
49

Verzie s pravostranným riadením
1. Počítadlo najazdených kilometrov/denné počítadlo kilometrov a tlačidlo palubného počítača/Podsvietenie prístrojovej dosky -
2. Otáčkomer - 3. Tachometer - 4. Informačný displej automatickej prevodovky - 5. Počítadlo najazdených kilometrov/
informácie palubného počítača/Ukazovateľ teploty chladiacej kvapaliny/Ukazovateľ stavu paliva/Vonkajšia teplota/Obmedzovač
rýchlosti/Tempomat/displej spínača INFO
5205020107-121-001AB
50
OBOZNÁMENIE SA S PRÍSTROJOVOU DOSKOU

POČÍTADLO
NAJAZDENÝCH
KILOMETROV / DENNÉ
POČÍTADLO
KILOMETROV
Režim zobrazenia na počítadle
najazdených kilometrov je možné
zmeniť z „Trip meter A“ (Denné
počítadlo kilometrov A) na „Trip meter
B“ (Denné počítadlo kilomterov B)
a potom späť na počítadlo najazdených
kilometrov po stlačení prepínača 1
obr. 53, zatiaľ čo sa zobrazuje jedno
z počítadiel. Zobrazí sa vybratý režim.
Denné počítadlo kilometrov
Denné počítadlo kilometrov môže
zaznamenať celkovú vzdialenosť dvoch
jázd. Jedna sa zaznamenáva v „Trip A“
(Jazda A) a druhá sa zaznamenáva
v „Trip B“ (Jazda B).
Napríklad, „Trip A“ (Jazda A) môže
zaznamenať vzdialenosť od miestazačiatku jazdy a „Trip B“ (Jazda B)
môže zaznamenať vzdialenosť od
miesta doplnenia paliva do nádrže.
Tento merač používajte na meranie
prejdenej vzdialenosti počas jazdy a na
vypočítanie spotreby paliva.
Ak sa vynulujú údaje o spotrebe paliva
pomocou monitora spotreby paliva,
alebo ak sa vynuluje Jazda A pomocou
denného počítadla kilometrov, keď je
zapnutá funkcia, ktorá synchronizuje
údaje monitora spotreby paliva
a denného počítadla kilometrov, údaje
o spotrebe paliva a o Jazde A sa
vynulujú súčasne.
POZNÁMKA Denné počítadlo
kilometrov zaznamenáva s presnosťou
na desatiny kilometra (míle).
Vynulovanie denného počítadla
kilometrov
Denné počítadlo kilometrov sa vymaže,
keď je prerušené elektrické napájanie
(vypáli sa poistka alebo je odpojený
akumulátor) alebo keď vozidlo najazdilo
viac ako 9999,9 km.
OSVETLENIE
PRÍSTROJOVEJ DOSKY
Nastavenie jasu
Osvetlenie panela prístrojov a dosky
možno nastaviť otáčaním gombíka 1
obr. 54:
zníženie jasuotáčaním gombíka
doľava. Keď gombík otočíte do polohy
maximálneho zníženia jasu, zaznie zvuk
pípnutia.
zvýšenie jasuotáčaním gombíka
doprava.
Zrušenie stmievača osvetlenia
Otáčajte gombíkom doprava, kým sa
neozve pípnutie, pričom osvetlenie
prístrojovej dosky je stlmené
a zapaľovanie je zapnuté. Ak sa zníži
viditeľnosť prístrojovej dosky v dôsledku
oslnenia okolitým svetlom, zrušte
stmievač osvetlenia.
Keď je zrušená funkcia stmievača
osvetlenia, prístrojovú dosku nemožno
stmaviť, ani keď sú zapnuté obrysové
svetlá. Keď je zrušená funkcia
stmievača osvetlenia, na displeji
v strede sa zapne denná obrazovka.
5305020102-121-001AB
5405020102-121-001AB
51

PALUBNÝ POČÍTAČ
A SPÍNAČ INFO
Nasledujúce informácie môžu byť
vybrané stlačením spínača INFO
obr. 55, pri zapnutom zapaľovaní:
Distance-to-empty (dojazd do
vyprázdnenia nádrže) (približná
vzdialenosť, ktorú môžete prejsť so
zostávajúcim palivom);
Priemerná spotreba paliva;
Aktuálna spotreba paliva;
Priemerná rýchlosť vozidla;
Alarm rýchlosti vozidla (kde je
k dispozícii).
Ak máte akékoľvek problémy
s palubným počítačom, obráťte sa na
obchodné zastúpenie Abarth.
Režim alarmu rýchlosti vozidla
(kde je k dispozícii)
V tomto režime sa zobrazí aktuálne
nastavenie alarmu rýchlosti vozidla.
Môžete zmeniť nastavenie rýchlosti
vozidla, pri ktorej sa spustí výstraha.
UPOZORNENIE Signalizácia alarmu
rýchlosti vozidla sa aktivuje spolu
s pípnutím. Nastavená rýchlosť vozidla
niekoľkokrát zabliká.
Alarm rýchlosti vozidla možno nastaviť
pomocou spínača INFO.
Funkciu alarmu rýchlosti vozidla možno
nastaviť v rozsahu od 30 do 250 km/h.
UPOZORNENIE Rýchlosť vozidla vždy
nastavte v súlade so zákonmi
a predpismi krajiny/mesta, kde vozidlo
jazdí. Okrem toho, vždy si overte
rýchlosť vozidla na tachometri.
Alarm rýchlosti vozidla možno nastaviť
pomocou tohto postupu:
stlačením spínača INFO zobrazte
režim alarmu rýchlosti vozidla;
nepretržite stláčajte tlačidlo INFO,
kým sa neozve pípnutie. Na displeji
začne blikať tretia číslica nastavenej
rýchlosti vozidla (stovky) obr. 56.
stlačte spínač INFO a nastavte tretiu
číslicu (stovky) požadovanej rýchlosti
vozidla. Číselná hodnota sa zmení pri
každom stlačení spínača INFO.
nepretržite stláčajte tlačidlo INFO,
kým sa neozve pípnutie. Na displeji
začnú blikať posledné dve číslice
nastavenej rýchlosti vozidla (desiatky
a jednotky) obr. 57.
550620500-122-001AB
5605020110-121-002
5705020110-121-003
52
OBOZNÁMENIE SA S PRÍSTROJOVOU DOSKOU

stlačte spínač INFO a nastavte
zostávajúce dve číslice (desiatky
a jednotky) požadovanej rýchlosti
vozidla. Číselná hodnota sa zmení pri
každom stlačení spínača INFO.
nepretržite stláčajte tlačidlo INFO,
kým sa neozve pípnutie. Nastavená
rýchlosť vozidla sa zobrazí na
obrazovke alarmu rýchlosti vozidla.
INDIKÁTOR
RÝCHLOSTNÝCH
STUPŇOV
(kde je k dispozícii)
Indikátor rýchlostných stupňov vám
pomáha pri dosiahnutí optimálnej
spotreby paliva a plynulej jazdy.
Zobrazuje polohu vybraného
rýchlostného stupňa 1 obr. 58 na
prístrojovej doske a zároveň upozorní
vodiča, aby zaradil najvhodnejšiu
polohu rýchlostného stupňa 2, ktorá
zodpovedá skutočnému stavu jazdy.
Signalizácia Podmienka
ČíslovkaZobrazí sa poloha
vybratého
rýchlostného stupňa
a číslovkaOdporúča sa
preradiť nahor alebo
nadol do vyznačenej
polohy rýchlostného
stupňa
UPOZORNENIE Nespoliehajte sa iba na
signalizované odporúčania radenia
nahor/nadol. Skutočná dopravná
situácia môže vyžadovať iný spôsob
radenia, než ako ukazuje signalizácia.
Aby sa zabránilo nebezpečenstvu
nehôd, vodič musí pred preradením
správne posúdiť podmienky premávky
na ceste.
Verzie s manuálnou prevodovkou
Indikátor radenia rýchlostných stupňov
sa vypne, keď sú vykonané nasledujúce
operácie:
vozidlo sa zastaví;
vozidlo je uvedené do polohy neutrál;
vozidlo cúva;
pri rozbiehaní zo zastavenia spojka
nie je celkom v zábere;
počas jazdy zostane pedál spojky
stlačený po dobu 2 sekúnd alebo
dlhšie.
Verzie s automatickou prevodovkou
Indikátor radenia rýchlostných stupňov
sa vypne, keď sú vykonané nasledujúce
operácie:
vozidlo sa zastaví;
je zrušený režim manuálneho
radenia.
Manuálne radenie nahor(verzie s automatickou prevodovkou)
Použitie voliacej páky: ak chcete zaradiť
vyšší rýchlostný stupeň, posuňte
voliacu páku dozadu + raz.
5805210102-12A-001AB
53

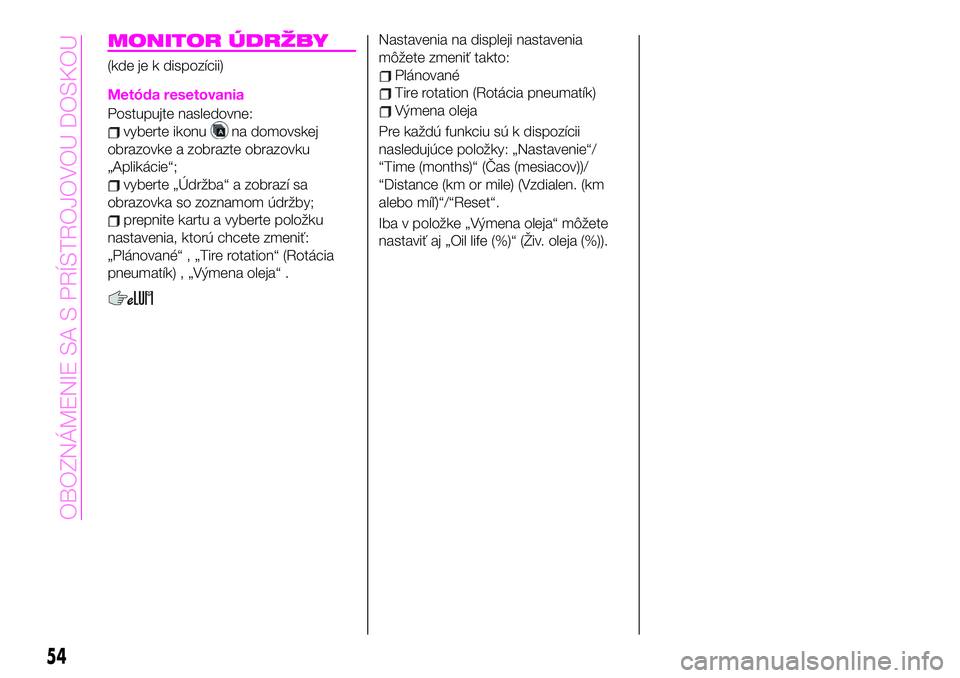

MONITOR ÚDRŽBY
(kde je k dispozícii)
Metóda resetovania
Postupujte nasledovne:
vyberte ikonuna domovskej
obrazovke a zobrazte obrazovku
„Aplikácie“;
vyberte „Údržba“ a zobrazí sa
obrazovka so zoznamom údržby;
prepnite kartu a vyberte položku
nastavenia, ktorú chcete zmeniť:
„Plánované“ , „Tire rotation“ (Rotácia
pneumatík) , „Výmena oleja“ .
Nastavenia na displeji nastavenia
môžete zmeniť takto:
Plánované
Tire rotation (Rotácia pneumatík)
Výmena oleja
Pre každú funkciu sú k dispozícii
nasledujúce položky: „Nastavenie“/
“Time (months)“ (Čas (mesiacov))/
“Distance (km or mile) (Vzdialen. (km
alebo míľ)“/“Reset“.
Iba v položke „Výmena oleja“ môžete
nastaviť aj „Oil life (%)“ (Živ. oleja (%)).
54
OBOZNÁMENIE SA S PRÍSTROJOVOU DOSKOU

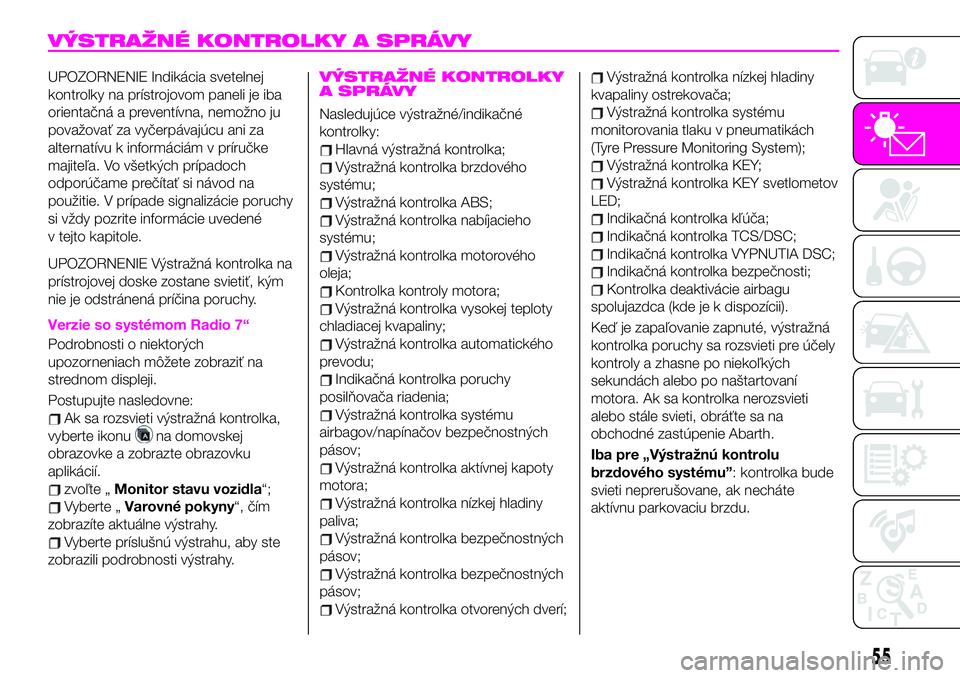

VÝSTRAŽNÉ KONTROLKY A SPRÁVY
UPOZORNENIE Indikácia svetelnej
kontrolky na prístrojovom paneli je iba
orientačná a preventívna, nemožno ju
považovať za vyčerpávajúcu ani za
alternatívu k informáciám v príručke
majiteľa. Vo všetkých prípadoch
odporúčame prečítať si návod na
použitie. V prípade signalizácie poruchy
si vždy pozrite informácie uvedené
v tejto kapitole.
UPOZORNENIE Výstražná kontrolka na
prístrojovej doske zostane svietiť, kým
nie je odstránená príčina poruchy.
Verzie so systémom Radio 7“
Podrobnosti o niektorých
upozorneniach môžete zobraziť na
strednom displeji.
Postupujte nasledovne:
Ak sa rozsvieti výstražná kontrolka,
vyberte ikonu
na domovskej
obrazovke a zobrazte obrazovku
aplikácií.
zvoľte „Monitor stavu vozidla“;
Vyberte „Varovné pokyny“, čím
zobrazíte aktuálne výstrahy.
Vyberte príslušnú výstrahu, aby ste
zobrazili podrobnosti výstrahy.
VÝSTRAŽNÉ KONTROLKY
A SPRÁVY
Nasledujúce výstražné/indikačné
kontrolky:
Hlavná výstražná kontrolka;
Výstražná kontrolka brzdového
systému;
Výstražná kontrolka ABS;
Výstražná kontrolka nabíjacieho
systému;
Výstražná kontrolka motorového
oleja;
Kontrolka kontroly motora;
Výstražná kontrolka vysokej teploty
chladiacej kvapaliny;
Výstražná kontrolka automatického
prevodu;
Indikačná kontrolka poruchy
posilňovača riadenia;
Výstražná kontrolka systému
airbagov/napínačov bezpečnostných
pásov;
Výstražná kontrolka aktívnej kapoty
motora;
Výstražná kontrolka nízkej hladiny
paliva;
Výstražná kontrolka bezpečnostných
pásov;
Výstražná kontrolka bezpečnostných
pásov;
Výstražná kontrolka otvorených dverí;
Výstražná kontrolka nízkej hladiny
kvapaliny ostrekovača;
Výstražná kontrolka systému
monitorovania tlaku v pneumatikách
(Tyre Pressure Monitoring System);
Výstražná kontrolka KEY;
Výstražná kontrolka KEY svetlometov
LED;
Indikačná kontrolka kľúča;
Indikačná kontrolka TCS/DSC;
Indikačná kontrolka VYPNUTIA DSC;
Indikačná kontrolka bezpečnosti;
Kontrolka deaktivácie airbagu
spolujazdca (kde je k dispozícii).
Keď je zapaľovanie zapnuté, výstražná
kontrolka poruchy sa rozsvieti pre účely
kontroly a zhasne po niekoľkých
sekundách alebo po naštartovaní
motora. Ak sa kontrolka nerozsvieti
alebo stále svieti, obráťte sa na
obchodné zastúpenie Abarth.
Iba pre „Výstražnú kontrolu
brzdového systému”: kontrolka bude
svieti neprerušovane, ak necháte
aktívnu parkovaciu brzdu.
55

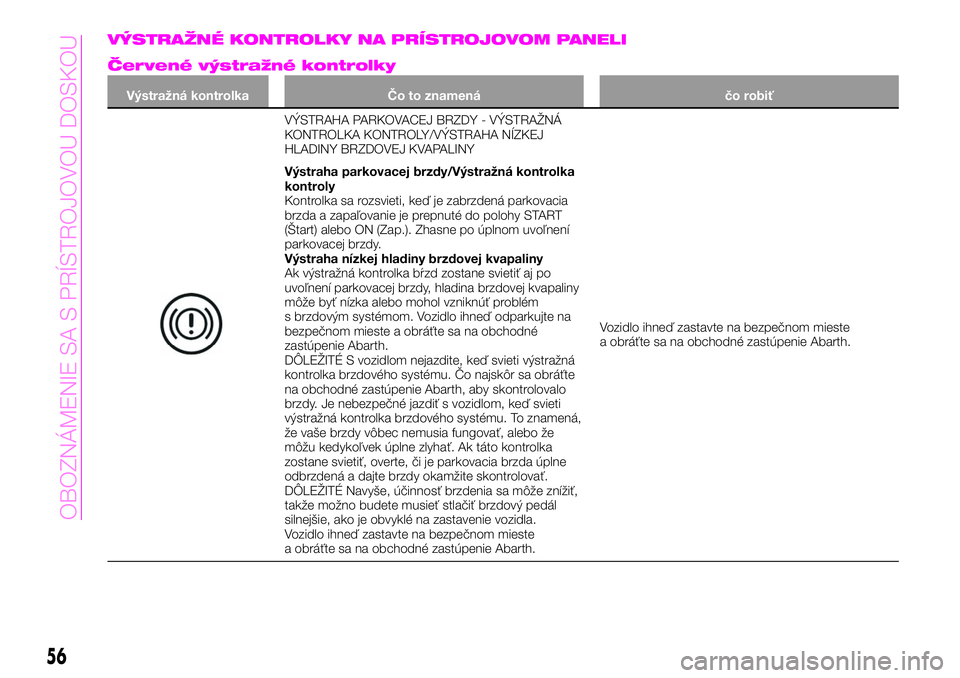

VÝSTRAŽNÉ KONTROLKY NA PRÍSTROJOVOM PANELI
Červené výstražné kontrolky
Výstražná kontrolka Čo to znamená čo robiť
VÝSTRAHA PARKOVACEJ BRZDY - VÝSTRAŽNÁ
KONTROLKA KONTROLY/VÝSTRAHA NÍZKEJ
HLADINY BRZDOVEJ KVAPALINY
Výstraha parkovacej brzdy/Výstražná kontrolka
kontroly
Kontrolka sa rozsvieti, keď je zabrzdená parkovacia
brzda a zapaľovanie je prepnuté do polohy START
(Štart) alebo ON (Zap.). Zhasne po úplnom uvoľnení
parkovacej brzdy.
Výstraha nízkej hladiny brzdovej kvapaliny
Ak výstražná kontrolka bŕzd zostane svietiť aj po
uvoľnení parkovacej brzdy, hladina brzdovej kvapaliny
môže byť nízka alebo mohol vzniknúť problém
s brzdovým systémom. Vozidlo ihneď odparkujte na
bezpečnom mieste a obráťte sa na obchodné
zastúpenie Abarth.
DÔLEŽITÉ S vozidlom nejazdite, keď svieti výstražná
kontrolka brzdového systému. Čo najskôr sa obráťte
na obchodné zastúpenie Abarth, aby skontrolovalo
brzdy. Je nebezpečné jazdiť s vozidlom, keď svieti
výstražná kontrolka brzdového systému. To znamená,
že vaše brzdy vôbec nemusia fungovať, alebo že
môžu kedykoľvek úplne zlyhať. Ak táto kontrolka
zostane svietiť, overte, či je parkovacia brzda úplne
odbrzdená a dajte brzdy okamžite skontrolovať.
DÔLEŽITÉ Navyše, účinnosť brzdenia sa môže znížiť,
takže možno budete musieť stlačiť brzdový pedál
silnejšie, ako je obvyklé na zastavenie vozidla.
Vozidlo ihneď zastavte na bezpečnom mieste
a obráťte sa na obchodné zastúpenie Abarth.Vozidlo ihneď zastavte na bezpečnom mieste
a obráťte sa na obchodné zastúpenie Abarth.
56
OBOZNÁMENIE SA S PRÍSTROJOVOU DOSKOU

Výstražná kontrolka Čo to znamená čo robiť

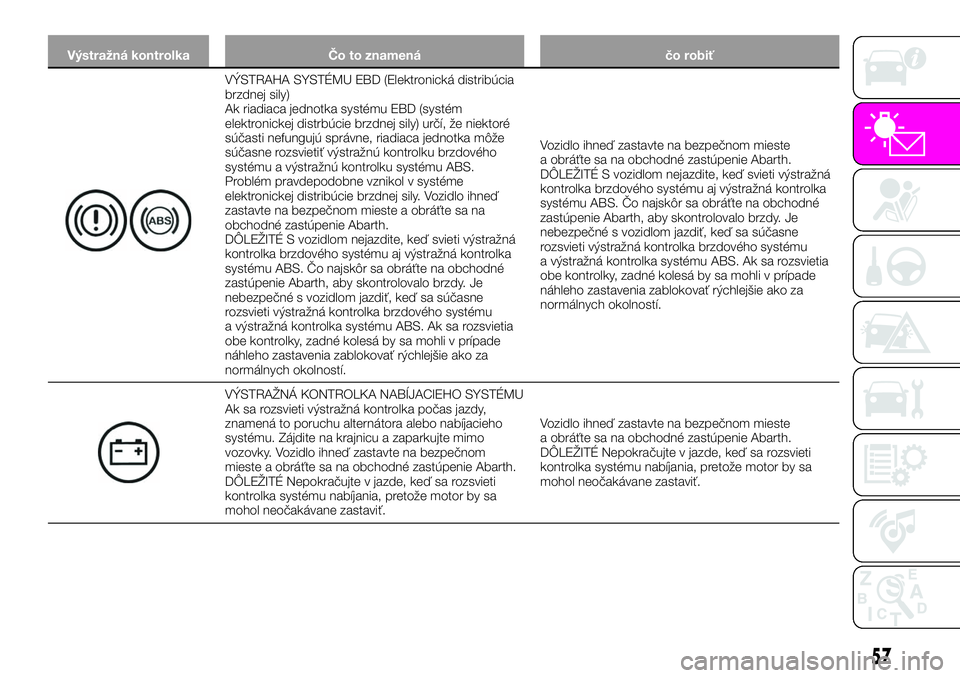

VÝSTRAHA SYSTÉMU EBD (Elektronická distribúcia
brzdnej sily)
Ak riadiaca jednotka systému EBD (systém
elektronickej distrbúcie brzdnej sily) určí, že niektoré
súčasti nefungujú správne, riadiaca jednotka môže
súčasne rozsvietiť výstražnú kontrolku brzdového
systému a výstražnú kontrolku systému ABS.
Problém pravdepodobne vznikol v systéme
elektronickej distribúcie brzdnej sily. Vozidlo ihneď
zastavte na bezpečnom mieste a obráťte sa na
obchodné zastúpenie Abarth.
DÔLEŽITÉ S vozidlom nejazdite, keď svieti výstražná
kontrolka brzdového systému aj výstražná kontrolka
systému ABS. Čo najskôr sa obráťte na obchodné
zastúpenie Abarth, aby skontrolovalo brzdy. Je
nebezpečné s vozidlom jazdiť, keď sa súčasne
rozsvieti výstražná kontrolka brzdového systému
a výstražná kontrolka systému ABS. Ak sa rozsvietia
obe kontrolky, zadné kolesá by sa mohli v prípade
náhleho zastavenia zablokovať rýchlejšie ako za
normálnych okolností.Vozidlo ihneď zastavte na bezpečnom mieste
a obráťte sa na obchodné zastúpenie Abarth.
DÔLEŽITÉ S vozidlom nejazdite, keď svieti výstražná
kontrolka brzdového systému aj výstražná kontrolka
systému ABS. Čo najskôr sa obráťte na obchodné
zastúpenie Abarth, aby skontrolovalo brzdy. Je
nebezpečné s vozidlom jazdiť, keď sa súčasne
rozsvieti výstražná kontrolka brzdového systému
a výstražná kontrolka systému ABS. Ak sa rozsvietia
obe kontrolky, zadné kolesá by sa mohli v prípade
náhleho zastavenia zablokovať rýchlejšie ako za
normálnych okolností.
VÝSTRAŽNÁ KONTROLKA NABÍJACIEHO SYSTÉMU
Ak sa rozsvieti výstražná kontrolka počas jazdy,
znamená to poruchu alternátora alebo nabíjacieho
systému. Zájdite na krajnicu a zaparkujte mimo
vozovky. Vozidlo ihneď zastavte na bezpečnom
mieste a obráťte sa na obchodné zastúpenie Abarth.
DÔLEŽITÉ Nepokračujte v jazde, keď sa rozsvieti
kontrolka systému nabíjania, pretože motor by sa
mohol neočakávane zastaviť.Vozidlo ihneď zastavte na bezpečnom mieste
a obráťte sa na obchodné zastúpenie Abarth.
DÔLEŽITÉ Nepokračujte v jazde, keď sa rozsvieti
kontrolka systému nabíjania, pretože motor by sa
mohol neočakávane zastaviť.
57

Výstražná kontrolka Čo to znamená čo robiť

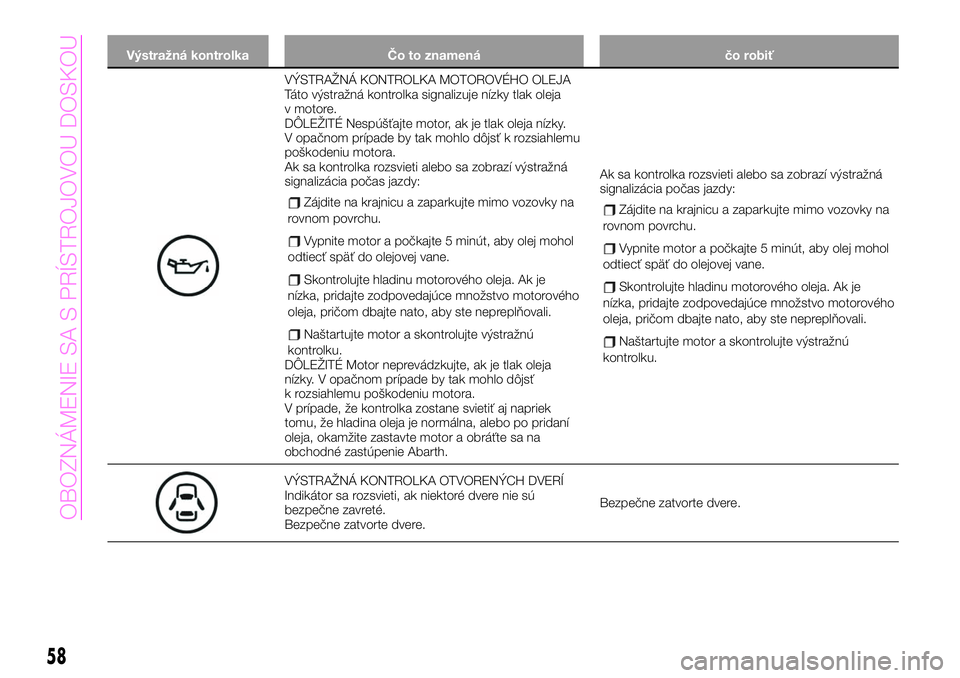

VÝSTRAŽNÁ KONTROLKA MOTOROVÉHO OLEJA
Táto výstražná kontrolka signalizuje nízky tlak oleja
v motore.
DÔLEŽITÉ Nespúšťajte motor, ak je tlak oleja nízky.
V opačnom prípade by tak mohlo dôjsť k rozsiahlemu
poškodeniu motora.
Ak sa kontrolka rozsvieti alebo sa zobrazí výstražná
signalizácia počas jazdy:
Zájdite na krajnicu a zaparkujte mimo vozovky na
rovnom povrchu.
Vypnite motor a počkajte 5 minút, aby olej mohol
odtiecť späť do olejovej vane.
Skontrolujte hladinu motorového oleja. Ak je
nízka, pridajte zodpovedajúce množstvo motorového
oleja, pričom dbajte nato, aby ste nepreplňovali.
Naštartujte motor a skontrolujte výstražnú
kontrolku.
DÔLEŽITÉ Motor neprevádzkujte, ak je tlak oleja
nízky. V opačnom prípade by tak mohlo dôjsť
k rozsiahlemu poškodeniu motora.
V prípade, že kontrolka zostane svietiť aj napriek
tomu, že hladina oleja je normálna, alebo po pridaní
oleja, okamžite zastavte motor a obráťte sa na
obchodné zastúpenie Abarth.Ak sa kontrolka rozsvieti alebo sa zobrazí výstražná
signalizácia počas jazdy:
Zájdite na krajnicu a zaparkujte mimo vozovky na
rovnom povrchu.
Vypnite motor a počkajte 5 minút, aby olej mohol
odtiecť späť do olejovej vane.
Skontrolujte hladinu motorového oleja. Ak je
nízka, pridajte zodpovedajúce množstvo motorového
oleja, pričom dbajte nato, aby ste nepreplňovali.
Naštartujte motor a skontrolujte výstražnú
kontrolku.
VÝSTRAŽNÁ KONTROLKA OTVORENÝCH DVERÍ
Indikátor sa rozsvieti, ak niektoré dvere nie sú
bezpečne zavreté.
Bezpečne zatvorte dvere.Bezpečne zatvorte dvere.
58
OBOZNÁMENIE SA S PRÍSTROJOVOU DOSKOU
