sensor Abarth 500 2010 Manual de Uso e Manutenção (in Portuguese)

87
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
AVISOS GERAIS ................................................................... 88
LÍQUIDO DOS TRAVÕES INSUFICIENTE ................... 88
TRAVÃO DE MÃO ENGATADO ................................... 88
AVARIA DO AIRBAG ......................................................... 88
AIRBAG DO LADO DO PASSAGEIRO
DESACTIVADO ................................................................... 89
EXCESSIVA TEMPERATURA DO LÍQUIDO DE
ARREFECIMENTO DO MOTOR .................................... 89
RECARGA DA BATERIA INSUFICIENTE ..................... 90
AVARIA NO SISTEMA ABS ...............................................90
AVARIA NO EBD ................................................................ 90
PRESSÃO DO ÓLEO DO MOTOR INSUFICIENTE .. 90
AVARIA DA DIRECÇÃO-ASSISTIDA
ELÉCTRICA “DUALDRIVE” .............................................. 91
FECHO INCOMPLETO DAS PORTAS .......................... 91
AVARIA NO SISTEMA DE CONTROLO
MOTOR EOBD / INJECÇÃO ........................................... 91
RESERVA DE COMBUSTÍVEL .......................................... 92
AVARIA NO SISTEMA DE PROTECÇÃO DO
VEÍCULO - FIAT CODE .................................................... 92
LUZES DO FAROL TRASEIRO DE NEVOEIRO .......... 92
SINALIZAÇÃO DE AVARIA GENÉRICA ...................... 93
AVARIA DO SENSOR DA PRESSÃO DO ÓLEO
DO MOTOR ......................................................................... 93
INTERRUPTOR DE INÉRCIA DE CORTE
DE COMBUSTÍVEL ACTIVADO ..................................... 93AVARIA DAS LUZES EXTERNAS ................................... 93
AVARIA NO SISTEMA ESP ................................................93
AVARIA NO HILL HOLDER ............................................ 93
LUZES DE MÍNIMOS E FARÓIS DE MÉDIOS .............. 93
FOLLOW ME HOME .......................................................... 93
LUZES DO FAROL DE NEVOEIRO ............................... 94
INDICADOR DE DIRECÇÃO ESQUERDO ................. 94
INDICADOR DE DIRECÇÃO DIREITO ....................... 94
ACTIVAÇÃO DA FUNÇÃO SPORT............................... 94
LUZES DOS FARÓIS DE MÁXIMOS .............................. 94
POSSÍVEL PRESENÇA DE GELO NA ESTRADA ........ 94
VELOCIDADE LIMITE SUPERADA ................................. 94
AUTONOMIA LIMITADA ................................................. 94
DESGASTE DAS PASTILHAS DO TRAVÃO ................ 94
CINTOS DE SEGURANÇA NÃO APERTADOS.......... 94
L
L L L
U U U U
Z Z Z Z
E E E E
S S S S

A A A A
V V V V
I I I I
S S S S
A A A A
D D D D
O O O O
R R R R
A A A A
S S S S

E E E E

M M M M
E E E E
N N N N
S S S S
A A A A
G G G G
E EE
E
N N N N
S S S S
087-094 ABARTH 500 P 29-04-2009 10:05 Pagina 87

92
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS

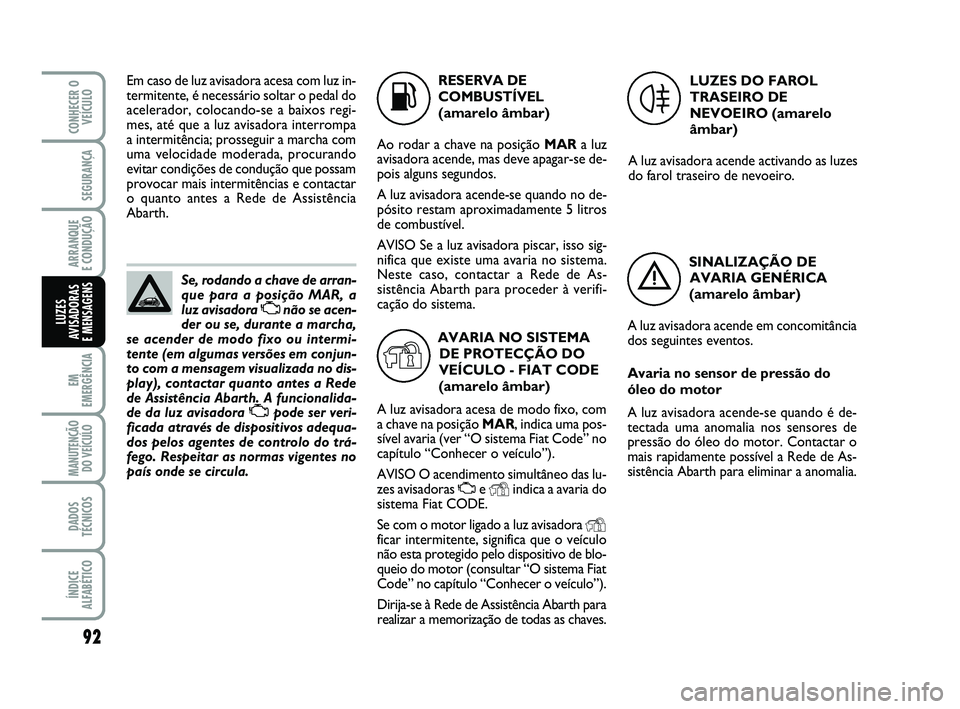

Se, rodando a chave de arran-
que para a posição MAR, a
luz avisadora
Unão se acen-
der ou se, durante a marcha,
se acender de modo fixo ou intermi-
tente (em algumas versões em conjun-
to com a mensagem visualizada no dis-
play), contactar quanto antes a Rede
de Assistência Abarth. A funcionalida-
de da luz avisadora
Upode ser veri-
ficada através de dispositivos adequa-
dos pelos agentes de controlo do trá-
fego. Respeitar as normas vigentes no
país onde se circula.
K
RESERVA DE
COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
A luz avisadora acende-se quando no de-
pósito restam aproximadamente 5 litros
de combustível.
AVISO Se a luz avisadora piscar, isso sig-
nifica que existe uma avaria no sistema.
Neste caso, contactar a Rede de As-
sistência Abarth para proceder à verifi-
cação do sistema.LUZES DO FAROL
TRASEIRO DE
NEVOEIRO (amarelo
âmbar)
A luz avisadora acende activando as luzes
do farol traseiro de nevoeiro.
4
AVARIA NO SISTEMA
DE PROTECÇÃO DO
VEÍCULO - FIAT CODE
(amarelo âmbar)
A luz avisadora acesa de modo fixo, com
a chave na posição MAR, indica uma pos-
sível avaria (ver “O sistema Fiat Code” no
capítulo “Conhecer o veículo”).
AVISO O acendimento simultâneo das lu-
zes avisadoras
Ue Yindica a avaria do
sistema Fiat CODE.
Se com o motor ligado a luz avisadora
Yficar intermitente, significa que o veículo
não esta protegido pelo dispositivo de blo-
queio do motor (consultar “O sistema Fiat
Code” no capítulo “Conhecer o veículo”).
Dirija-se à Rede de Assistência Abarth para
realizar a memorização de todas as chaves.
Y
Em caso de luz avisadora acesa com luz in-
termitente, é necessário soltar o pedal do
acelerador, colocando-se a baixos regi-
mes, até que a luz avisadora interrompa
a intermitência; prosseguir a marcha com
uma velocidade moderada, procurando
evitar condições de condução que possam
provocar mais intermitências e contactar
o quanto antes a Rede de Assistência
Abarth.
SINALIZAÇÃO DE
AVARIA GENÉRICA
(amarelo âmbar)
A luz avisadora acende em concomitância
dos seguintes eventos.
Avaria no sensor de pressão do
óleo do motor
A luz avisadora acende-se quando é de-
tectada uma anomalia nos sensores de
pressão do óleo do motor. Contactar o
mais rapidamente possível a Rede de As-
sistência Abarth para eliminar a anomalia.
è
087-094 ABARTH 500 P 29-04-2009 10:05 Pagina 92

120
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
20
20
20
30
50
30
30
20
20
30
30
30
50
30 T02
T03
T05
T06
T07
T08
T09
T10
T14
T17
T19
T20
T30
T31F19
F20
F21
F22
F22
F23
F24
F30
F84
F85
F877,5
30
15
15
20
20
7,5
15
10
15
7,5

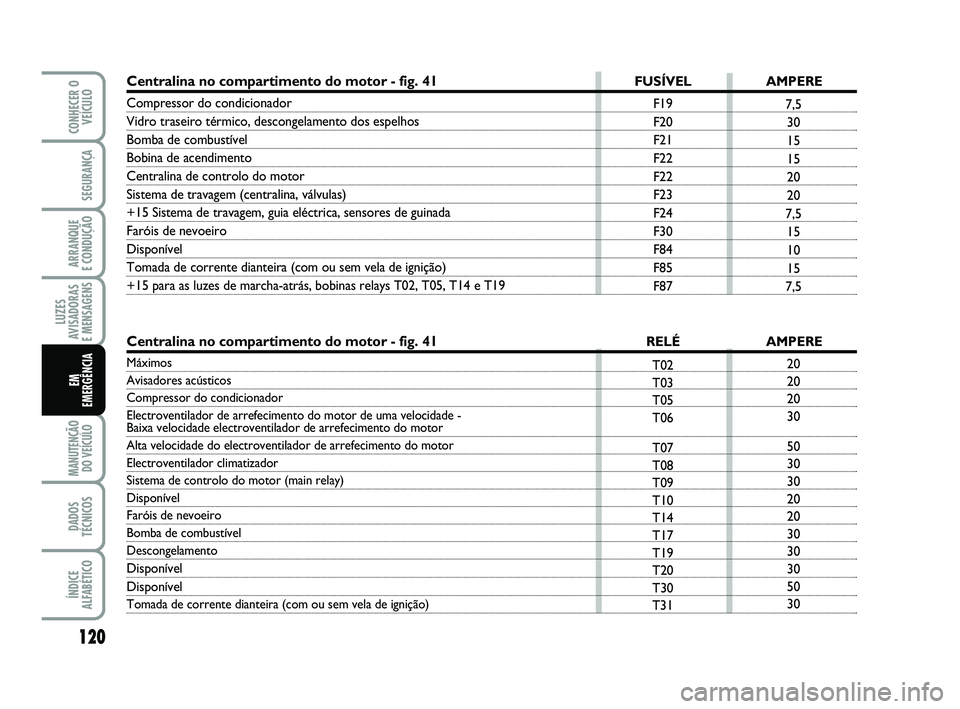

Centralina no compartimento do motor - fig. 41FUSÍVEL AMPERE
Compressor do condicionador
Vidro traseiro térmico, descongelamento dos espelhos
Bomba de combustível
Bobina de acendimento
Centralina de controlo do motor
Sistema de travagem (centralina, válvulas)
+15 Sistema de travagem, guia eléctrica, sensores de guinada
Faróis de nevoeiro
Disponível
Tomada de corrente dianteira (com ou sem vela de ignição)
+15 para as luzes de marcha-atrás, bobinas relays T02, T05, T14 e T19
Centralina no compartimento do motor - fig. 41RELÉ AMPERE
Máximos
Avisadores acústicos
Compressor do condicionador
Electroventilador de arrefecimento do motor de uma velocidade -
Baixa velocidade electroventilador de arrefecimento do motor
Alta velocidade do electroventilador de arrefecimento do motor
Electroventilador climatizador
Sistema de controlo do motor (main relay)
Disponível
Faróis de nevoeiro
Bomba de combustível
Descongelamento
Disponível
Disponível
Tomada de corrente dianteira (com ou sem vela de ignição)
095-122 ABARTH 500 P 29-04-2009 10:06 Pagina 120
