Page 141 of 170
140
MűSZAKI
ADATOK
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS

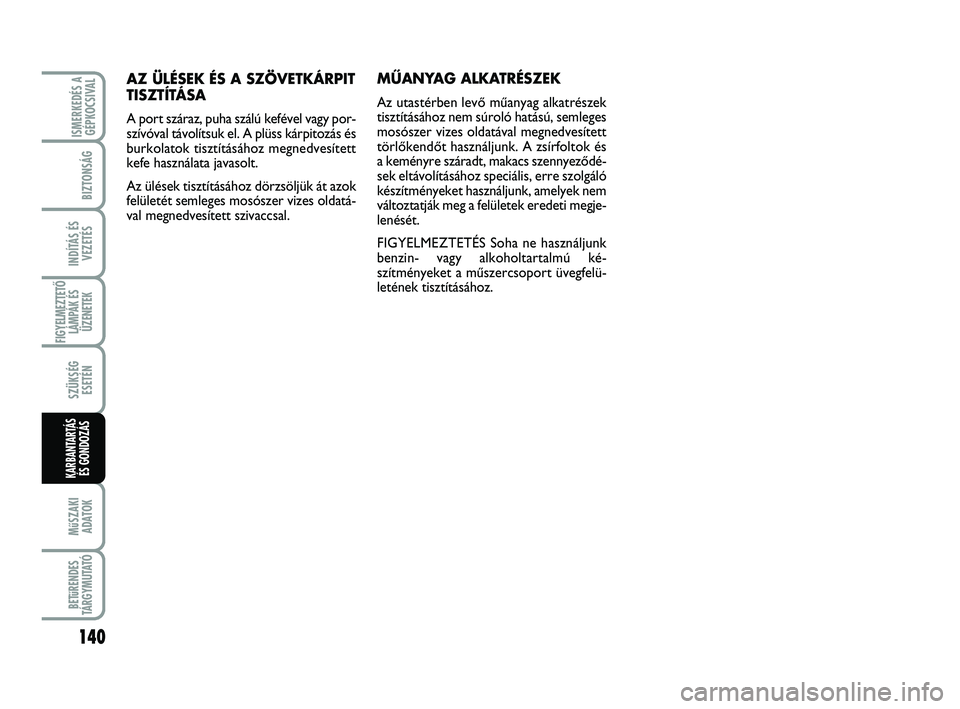

AZ ÜLÉSEK ÉS A SZÖVETKÁRPIT
TISZTÍTÁSA
A port száraz, puha szálú kefével vagy por-
szívóval távolítsuk el. A plüss kárpitozás és
burkolatok tisztításához megnedvesített
kefe használata javasolt.
Az ülések tisztításához dörzsöljük át azok
felületét semleges mosószer vizes oldatá-
val megnedvesített szivaccsal.MŰANYAG ALKATRÉSZEK
Az utastérben levŒ mıanyag alkatrészek
tisztításához nem súroló hatású, semleges
mosószer vizes oldatával megnedvesített
törlŒkendŒt használjunk. A zsírfoltok és
a keményre száradt, makacs szennyezŒdé-
sek eltávolításához speciális, erre szolgáló
készítményeket használjunk, amelyek nem
változtatják meg a felületek eredeti megje-
lenését.
FIGYELMEZTETÉS Soha ne használjunk
benzin- vagy alkoholtartalmú ké-
szítményeket a mıszercsoport üvegfelü-
letének tisztításához.
123-140 ABARTH 500 HU 29-04-2009 11:35 Pagina 140
Page 142 of 170
141
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK

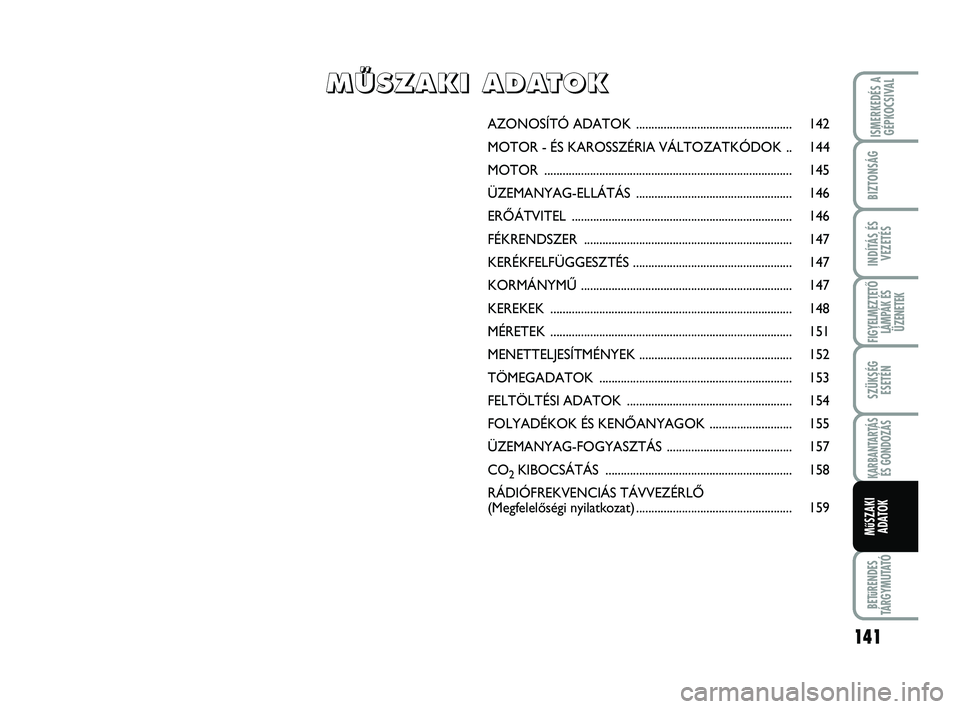

AZONOSÍTÓ ADATOK ................................................... 142
MOTOR - ÉS KAROSSZÉRIA VÁLTOZATKÓDOK .. 144
MOTOR ................................................................................. 145
ÜZEMANYAG-ELLÁTÁS ................................................... 146
ERÃÁTVITEL ........................................................................ 146
FÉKRENDSZER .................................................................... 147
KERÉKFELFÜGGESZTÉS .................................................... 147
KORMÁNYMÙ ..................................................................... 147
KEREKEK ............................................................................... 148
MÉRETEK ............................................................................... 151
MENETTELJESÍTMÉNYEK .................................................. 152
TÖMEGADATOK ............................................................... 153
FELTÖLTÉSI ADATOK ...................................................... 154
FOLYADÉKOK ÉS KENÃANYAGOK ........................... 155
ÜZEMANYAG-FOGYASZTÁS ......................................... 157
CO
2 KIBOCSÁTÁS ............................................................. 158
RÁDIÓFREKVENCIÁS TÁVVEZÉRLÃ
(MegfelelŒségi nyilatkozat)................................................... 159
M
M M M
Ù Ù Ù Ù
S S S S
Z Z Z Z
A A A A
K K K K
I I I I
A A A A
D D D D
A A A A
T T T T
O O O O
K K K K
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 141
Page 143 of 170
142
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK
JÁRMÙ ADATAIT
ÖSSZEFOGLALÓ TÁBLA 1. ábra
A csomagtér padló bal oldali hátsó részén
van elhelyezve és az alábbi azonosító ada-
tokat tartalmazza:
BHonosítási szám.
Cármı típuskód.DAlvázszám.
EMegengedett maximális össztömeg.
FMegengedett maximális össztömeg
vontatmánnyal együtt.
GMegengedett tengelyterhelés elöl.
HMegengedett tengelyterhelés hátul.
IMotor típuskód.
LKarosszéria változatkódja.
MAlkatrész utánrendelési szám.
AZONOSÍTÓ ADATOK
Ajánlatos a jármı azonosító adatait
feljegyezni. A besajtolt azonosító adatokat
tartalmazó táblák a gépkocsin az alábbiak:
❒Jármı adatait összefoglaló tábla.
❒Alvázszám.
❒Karosszéria festék azonosító tábla.
❒Motorszám.1. ábra F0S124Ab
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 142
Page 144 of 170
143
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK

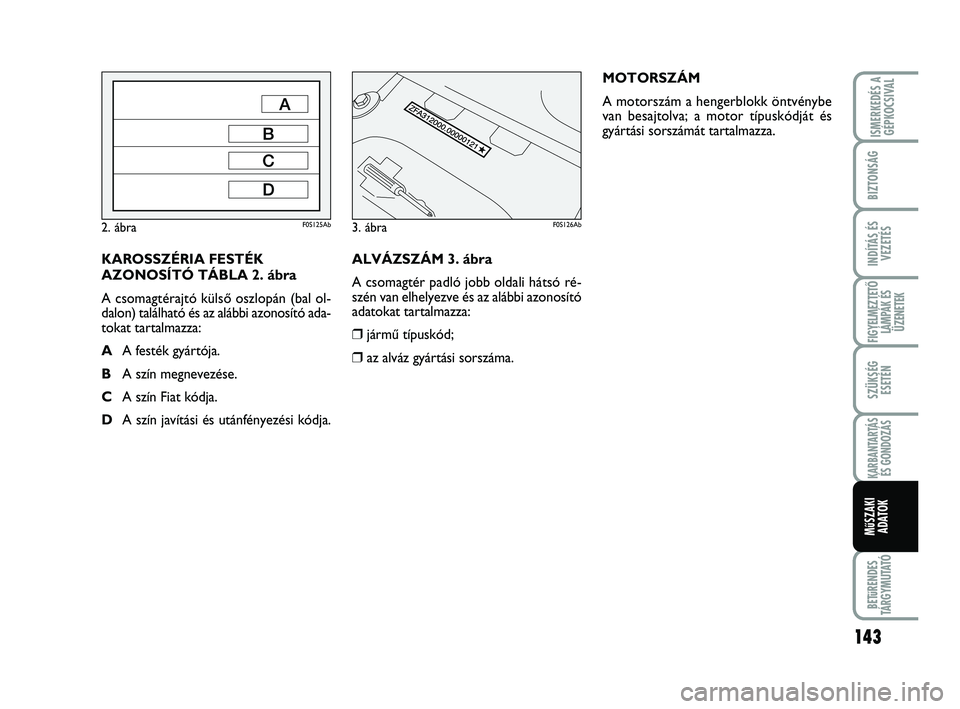

ALVÁZSZÁM 3. ábra
A csomagtér padló jobb oldali hátsó ré-
szén van elhelyezve és az alábbi azonosító
adatokat tartalmazza:
❒jármı típuskód;
❒az alváz gyártási sorszáma.MOTORSZÁM
A motorszám a hengerblokk öntvénybe
van besajtolva; a motor típuskódját és
gyártási sorszámát tartalmazza.
KAROSSZÉRIA FESTÉK
AZONOSÍTÓ TÁBLA 2. ábra
A csomagtérajtó külsŒ oszlopán (bal ol-
dalon) található és az alábbi azonosító ada-
tokat tartalmazza:
AA festék gyártója.
BA szín megnevezése.
CA szín Fiat kódja.
DA szín javítási és utánfényezési kódja.
2. ábra F0S125Ab3. ábra F0S126Ab
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 143
Page 145 of 170
144
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK

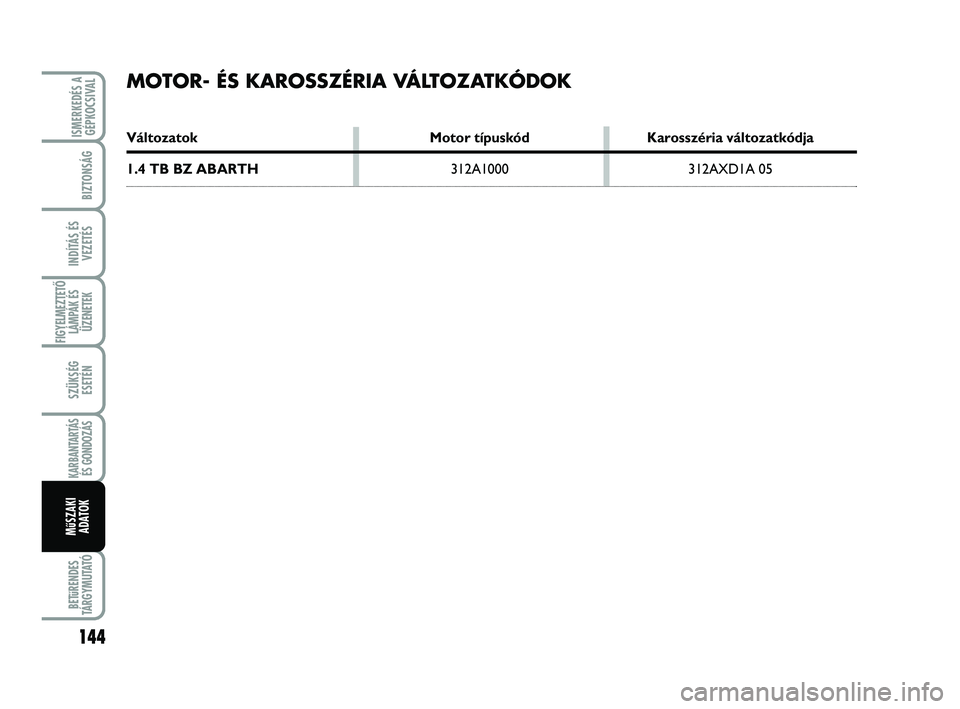

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOK
Változatok Motor típuskód Karosszéria változatkódja
1.4 TB BZ ABARTH312A1000 312AXD1A 05
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 144
Page 146 of 170
145
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK

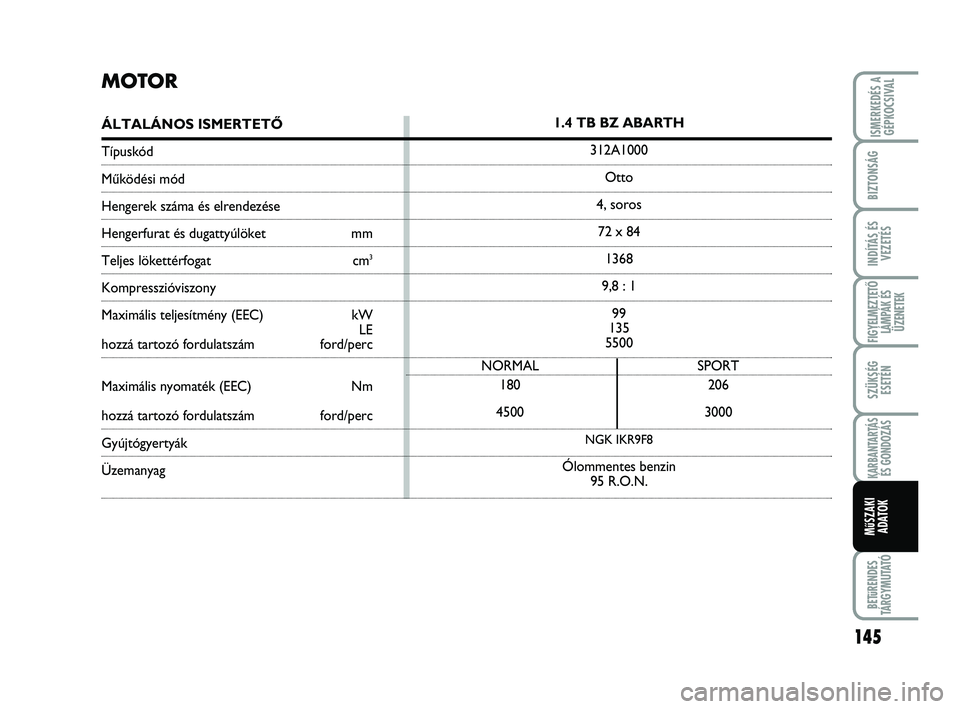

MOTOR
ÁLTALÁNOS ISMERTETÃ
Típuskód
Mıködési mód
Hengerek száma és elrendezése
Hengerfurat és dugattyúlöket mm
Teljes lökettérfogat cm3
Kompresszióviszony
Maximális teljesítmény (EEC) kW
LE
hozzá tartozó fordulatszám ford/perc
Maximális nyomaték (EEC) Nm
hozzá tartozó fordulatszám ford/perc
Gyújtógyertyák
Üzemanyag
1.4 TB BZ ABARTH
312A1000
Otto
4, soros
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Ólommentes benzin
95 R.O.N.
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 145
Page 147 of 170
146
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK

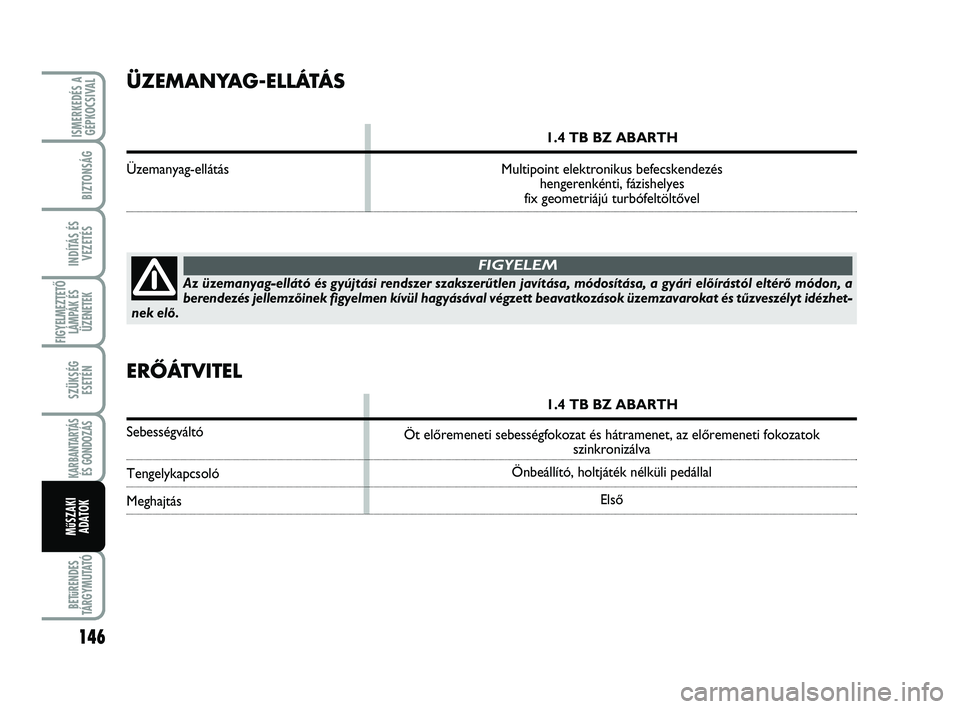

ÜZEMANYAG-ELLÁTÁS
1.4 TB BZ ABARTH
Üzemanyag-ellátás Multipoint elektronikus befecskendezés
hengerenkénti, fázishelyes
fix geometriájú turbófeltöltŒvel
Az üzemanyag-ellátó és gyújtási rendszer szakszerıtlen javítása, módosítása, a gyári elŒírástól eltérŒ módon, a
berendezés jellemzŒinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tızveszélyt idézhet-
nek elŒ.
FIGYELEM
ERŐÁTVITEL
1.4 TB BZ ABARTH
Sebességváltó
Tengelykapcsoló
MeghajtásÖt elŒremeneti sebességfokozat és hátramenet, az elŒremeneti fokozatok
szinkronizálva
Önbeállító, holtjáték nélküli pedállal
ElsŒ
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 146
Page 148 of 170
147
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK

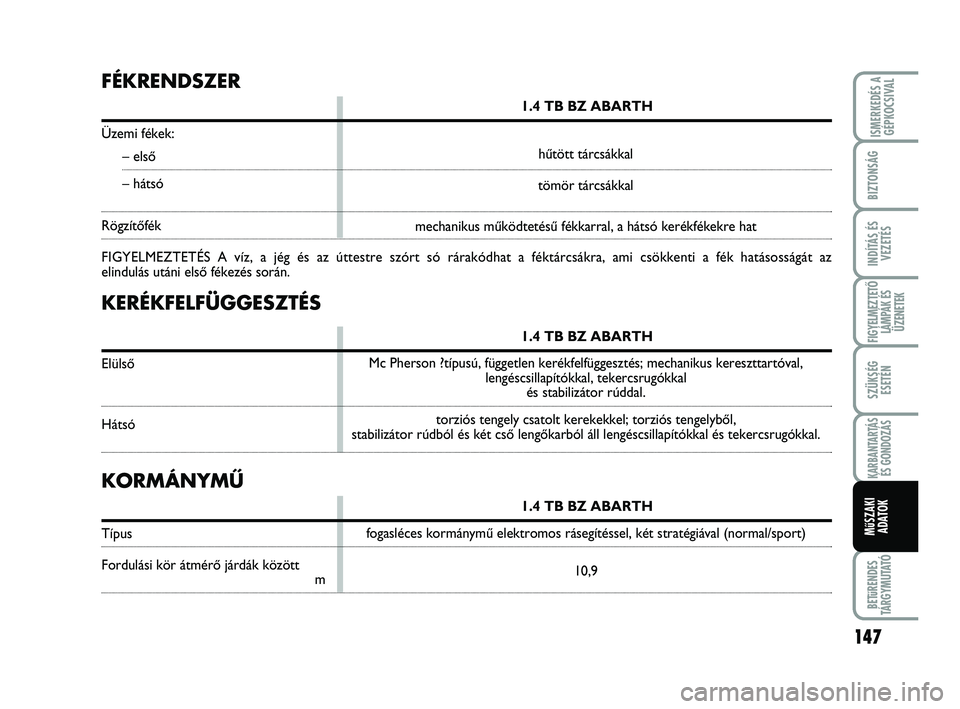

KERÉKFELFÜGGESZTÉS
1.4 TB BZ ABARTH
ElülsŒ
Hátsó
FÉKRENDSZER
1.4 TB BZ ABARTH
Üzemi fékek:
– elsŒ
– hátsó
RögzítŒfék
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az
elindulás utáni elsŒ fékezés során.
KORMÁNYMŰ
1.4 TB BZ ABARTH
Típus
Fordulási kör átmérŒ járdák között
mMc Pherson ?típusú, független kerékfelfüggesztés; mechanikus kereszttartóval,
lengéscsillapítókkal, tekercsrugókkal
és stabilizátor rúddal.
torziós tengely csatolt kerekekkel; torziós tengelybŒl,
stabilizátor rúdból és két csŒ lengŒkarból áll lengéscsillapítókkal és tekercsrugókkal.
fogasléces kormánymı elektromos rásegítéssel, két stratégiával (normal/sport)
10,9 hıtött tárcsákkal
tömör tárcsákkal
mechanikus mıködtetésı fékkarral, a hátsó kerékfékekre hat
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 147
Page 149 of 170
148
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK

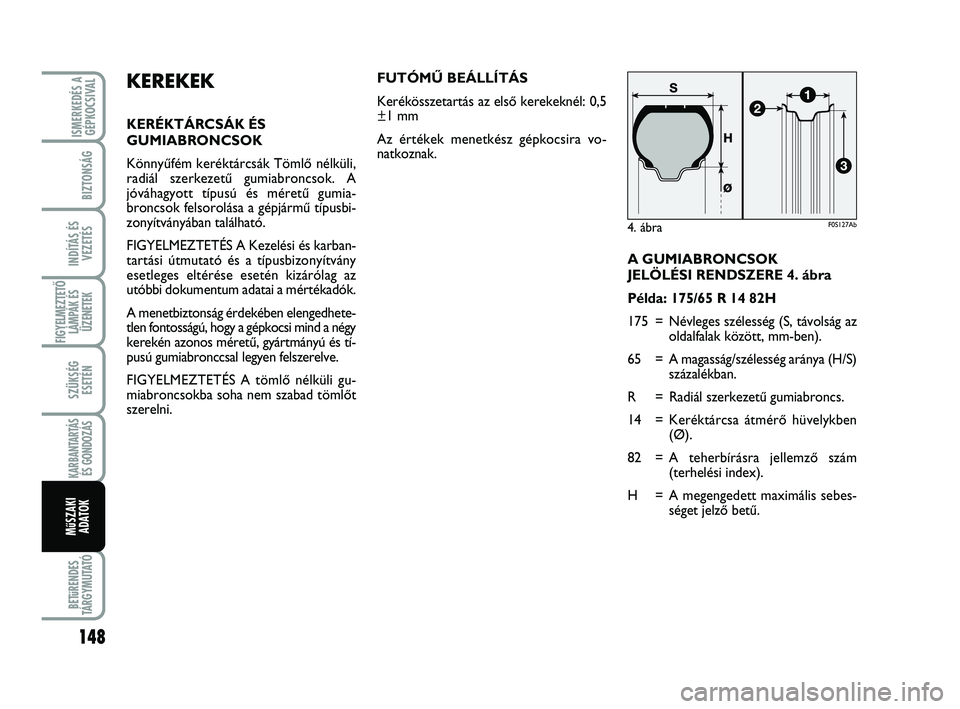

A GUMIABRONCSOK
JELÖLÉSI RENDSZERE 4. ábra
Példa: 175/65 R 14 82H
175 = Névleges szélesség (S, távolság az
oldalfalak között, mm-ben).
65 = A magasság/szélesség aránya (H/S)
százalékban.
R = Radiál szerkezetı gumiabroncs.
14 = Keréktárcsa átmérŒ hüvelykben
(
Ø).
82 = A teherbírásra jellemzŒ szám
(terhelési index).
H = A megengedett maximális sebes-
séget jelzŒ betı.
KEREKEK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
Könnyıfém keréktárcsák TömlŒ nélküli,
radiál szerkezetı gumiabroncsok. A
jóváhagyott típusú és méretı gumia-
broncsok felsorolása a gépjármı típusbi-
zonyítványában található.
FIGYELMEZTETÉS A Kezelési és karban-
tartási útmutató és a típusbizonyítvány
esetleges eltérése esetén kizárólag az
utóbbi dokumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhete-
tlen fontosságú, hogy a gépkocsi mind a négy
kerekén azonos méretı, gyártmányú és tí-
pusú gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlŒ nélküli gu-
miabroncsokba soha nem szabad tömlŒt
szerelni.
4. ábra F0S127Ab
FUTÓMÙ BEÁLLÍTÁS
Kerékösszetartás az elsŒ kerekeknél: 0,5
±1 mm
Az értékek menetkész gépkocsira vo-
natkoznak.
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 148
Page 150 of 170
149
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK

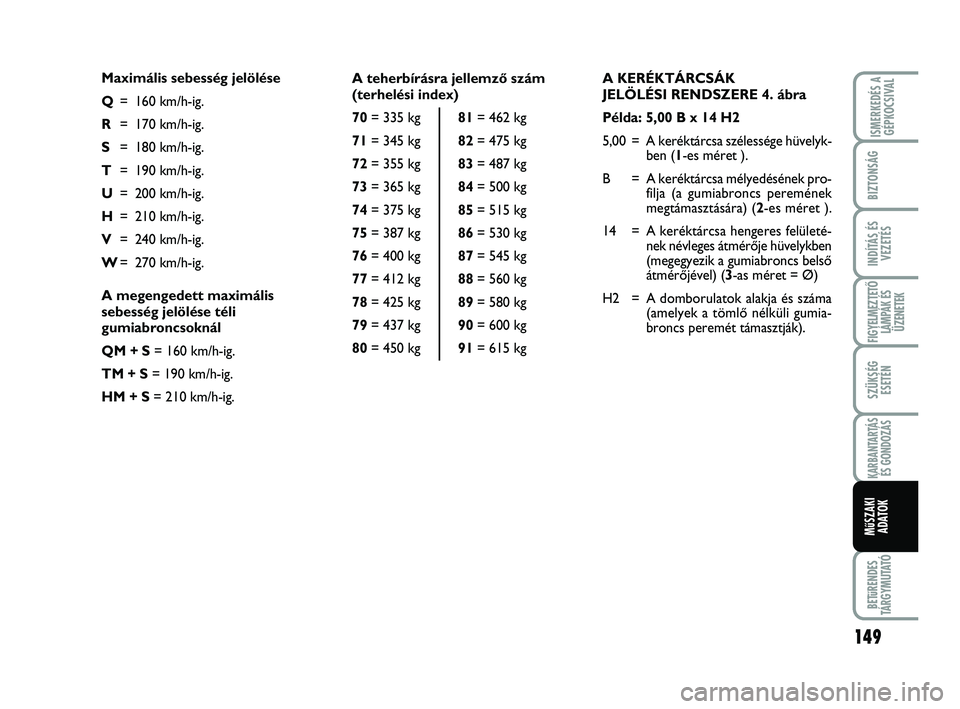

A KERÉKTÁRCSÁK
JELÖLÉSI RENDSZERE 4. ábra
Példa: 5,00 B x 14 H2
5,00 = A keréktárcsa szélessége hüvelyk-
ben (1-es méret ).
B = A keréktárcsa mélyedésének pro-
filja (a gumiabroncs peremének
megtámasztására) (2-es méret ).
14 = A keréktárcsa hengeres felületé-
nek névleges átmérŒje hüvelykben
(megegyezik a gumiabroncs belsŒ
átmérŒjével) (3-as méret =
Ø)
H2 = A domborulatok alakja és száma
(amelyek a tömlŒ nélküli gumia-
broncs peremét támasztják). A teherbírásra jellemzŒ szám
(terhelési index)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Maximális sebesség jelölése
Q= 160 km/h-ig.
R= 170 km/h-ig.
S= 180 km/h-ig.
T= 190 km/h-ig.
U= 200 km/h-ig.
H= 210 km/h-ig.
V= 240 km/h-ig.
W= 270 km/h-ig.
A megengedett maximális
sebesség jelölése téli
gumiabroncsoknál
QM + S= 160 km/h-ig.
TM + S= 190 km/h-ig.
HM + S= 210 km/h-ig.
141-159 ABARTH 500 HU 29-04-2009 11:36 Pagina 149
