Abarth 500 2012 Notice d'entretien (in French)
Manufacturer: ABARTH, Model Year: 2012, Model line: 500, Model: Abarth 500 2012Pages: 170, PDF Size: 4.01 MB
Page 11 of 170
10
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS ARRIVE
ENTRETIEN DELA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE DU VEHICULE

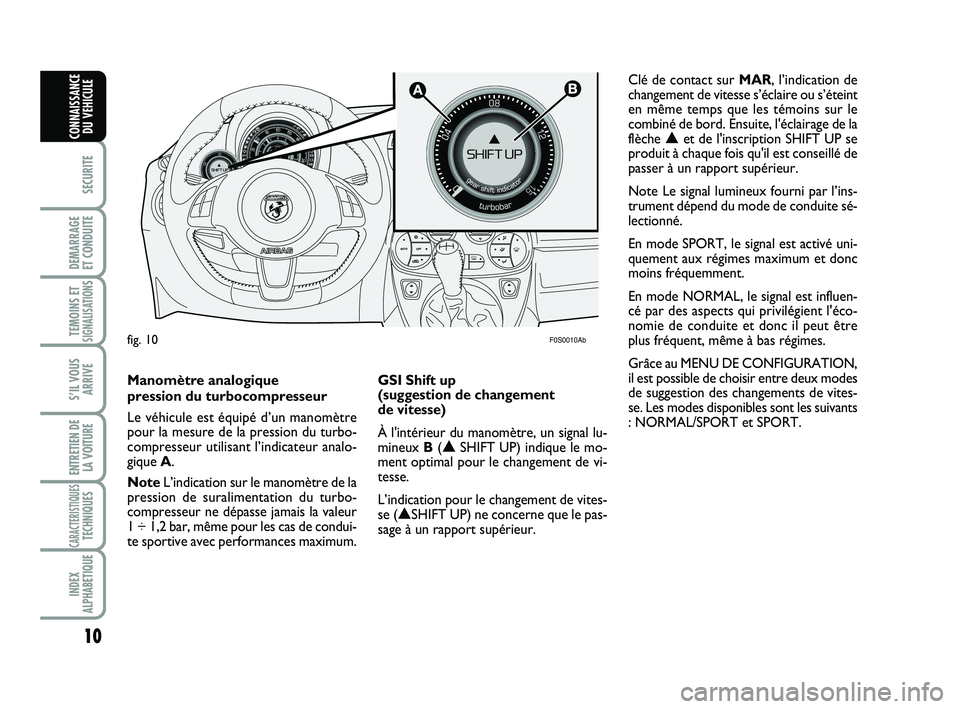

F0S0010Abfig. 10
Clé de contact sur MAR, l’indication de
changement de vitesse s’éclaire ou s’éteint
en même temps que les témoins sur le
combiné de bord. Ensuite, l'éclairage de la
flèche ▲et de l'inscription SHIFT UP se
produit à chaque fois qu'il est conseillé de
passer à un rapport supérieur.
Note Le signal lumineux fourni par l’ins-
trument dépend du mode de conduite sé-
lectionné.
En mode SPORT, le signal est activé uni-
quement aux régimes maximum et donc
moins fréquemment.
En mode NORMAL, le signal est influen-
cé par des aspects qui privilégient l'éco-
nomie de conduite et donc il peut être
plus fréquent, même à bas régimes.
Grâce au MENU DE CONFIGURATION,
il est possible de choisir entre deux modes
de suggestion des changements de vites-
se. Les modes disponibles sont les suivants
: NORMAL/SPORT et SPORT.
Manomètre analogique
pression du turbocompresseur
Le véhicule est équipé d’un manomètre
pour la mesure de la pression du turbo-
compresseur utilisant l’indicateur analo-
gique
A.
Note L’indication sur le manomètre de la
pression de suralimentation du turbo-
compresseur ne dépasse jamais la valeur
1 ÷ 1,2 bar, même pour les cas de condui-
te sportive avec performances maximum. GSI Shift up
(suggestion de changement
de vitesse)
À l'intérieur du manomètre, un signal lu-
mineux
B(▲ SHIFT UP) indique le mo-
ment optimal pour le changement de vi-
tesse.
L’indication pour le changement de vites-
se ( ▲SHIFT UP) ne concerne que le pas-
sage à un rapport supérieur.
001-022 ABARTH 500 2ed F:001-022 ABARTH 500 FR 25-03-2011 15:30 Pagin\
a 10
Page 12 of 170
11
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

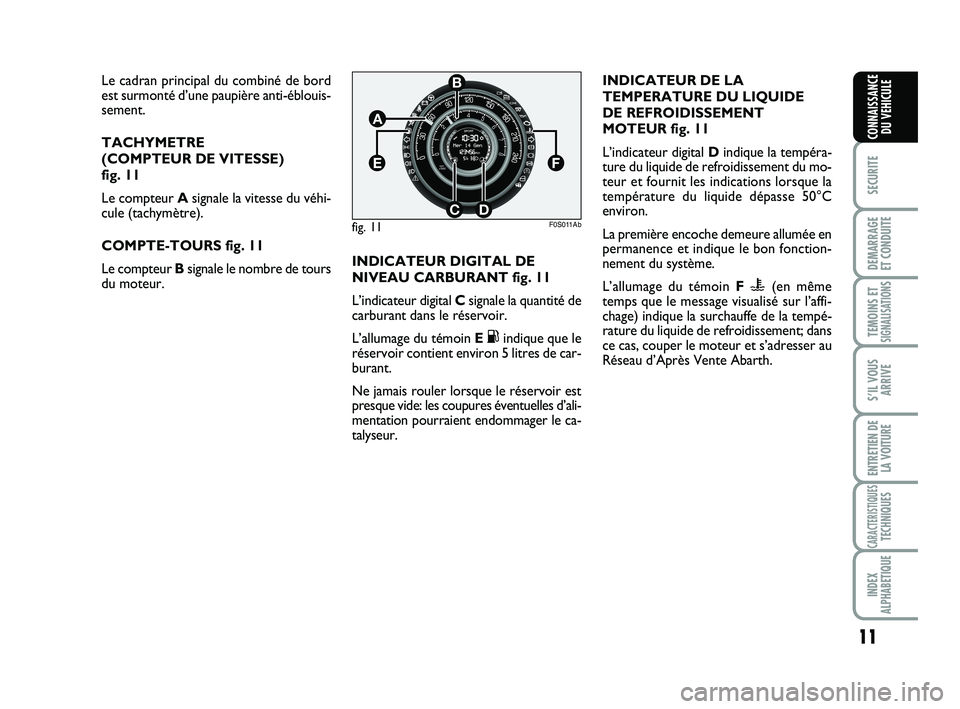

Le cadran principal du combiné de bord
est surmonté d’une paupière anti-éblouis-
sement.
TACHYMETRE
(COMPTEUR DE VITESSE)
fig. 11
Le compteur Asignale la vitesse du véhi-
cule (tachymètre).
COMPTE-TOURS fig. 11
Le compteur Bsignale le nombre de tours
du moteur.INDICATEUR DIGITAL DE
NIVEAU CARBURANT fig. 11
L’indicateur digital C signale la quantité de
carburant dans le réservoir.
L’allumage du témoin E
Kindique que le
réservoir contient environ 5 litres de car-
burant.
Ne jamais rouler lorsque le réservoir est
presque vide: les coupures éventuelles d’ali-
mentation pourraient endommager le ca-
talyseur.INDICATEUR DE LA
TEMPERATURE DU LIQUIDE
DE REFROIDISSEMENT
MOTEUR fig. 11
L’indicateur digital Dindique la tempéra-
ture du liquide de refroidissement du mo-
teur et fournit les indications lorsque la
température du liquide dépasse 50°C
environ.
La première encoche demeure allumée en
permanence et indique le bon fonction-
nement du système.
L’allumage du témoin F
u(en même
temps que le message visualisé sur l’affi-
chage) indique la surchauffe de la tempé-
rature du liquide de refroidissement; dans
ce cas, couper le moteur et s’adresser au
Réseau d’Après Vente Abarth.
fig. 11
B
A
CD
EF
F0S011Ab
001-022 ABARTH 500 FR 28-01-2010 9:16 Pagina 11
Page 13 of 170
12
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

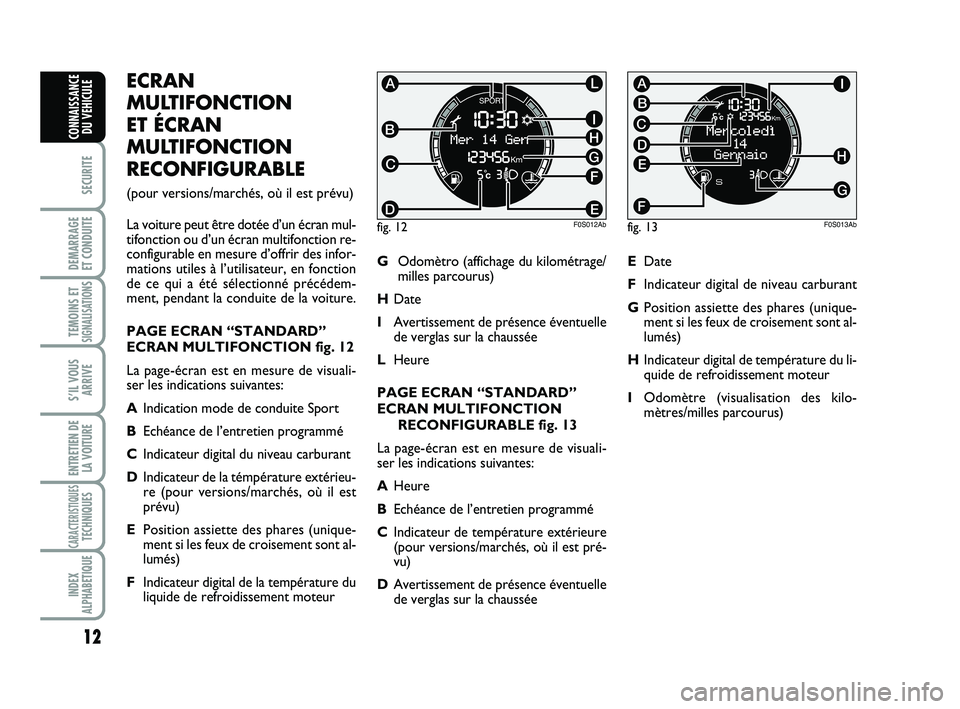

ECRAN
MULTIFONCTION
ET ÉCRAN
MULTIFONCTION
RECONFIGURABLE
(pour versions/marchés, où il est prévu)
La voiture peut être dotée d’un écran mul-
tifonction ou d’un écran multifonction re-
configurable en mesure d’offrir des infor-
mations utiles à l’utilisateur, en fonction
de ce qui a été sélectionné précédem-
ment, pendant la conduite de la voiture.
PAGE ECRAN “STANDARD”
ECRAN MULTIFONCTION fig. 12
La page-écran est en mesure de visuali-
ser les indications suivantes:
AIndication mode de conduite Sport
BEchéance de l’entretien programmé
CIndicateur digital du niveau carburant
DIndicateur de la témpérature extérieu-
re (pour versions/marchés, où il est
prévu)
EPosition assiette des phares (unique-
ment si les feux de croisement sont al-
lumés)
FIndicateur digital de la température du
liquide de refroidissement moteur GOdomètro (affichage du kilométrage/
milles parcourus)
HDate
IAvertissement de présence éventuelle
de verglas sur la chaussée
LHeure
PAGE ECRAN “STANDARD”
ECRAN MULTIFONCTION
RECONFIGURABLE fig. 13
La page-écran est en mesure de visuali-
ser les indications suivantes:
AHeure
BEchéance de l’entretien programmé
CIndicateur de température extérieure
(pour versions/marchés, où il est pré-
vu)
DAvertissement de présence éventuelle
de verglas sur la chausséeEDate
FIndicateur digital de niveau carburant
GPosition assiette des phares (unique-
ment si les feux de croisement sont al-
lumés)
HIndicateur digital de température du li-
quide de refroidissement moteur
IOdomètre (visualisation des kilo-
mètres/milles parcourus)
fig. 12
I
E
F
G
L
H
D
B
C
A
F0S012Abfig. 13
C
B
G
A
H
I
F
D
E
F0S013Ab
001-022 ABARTH 500 FR 28-01-2010 9:16 Pagina 12
Page 14 of 170
13
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS ARRIVE
ENTRETIEN DELA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE DU VEHICULE

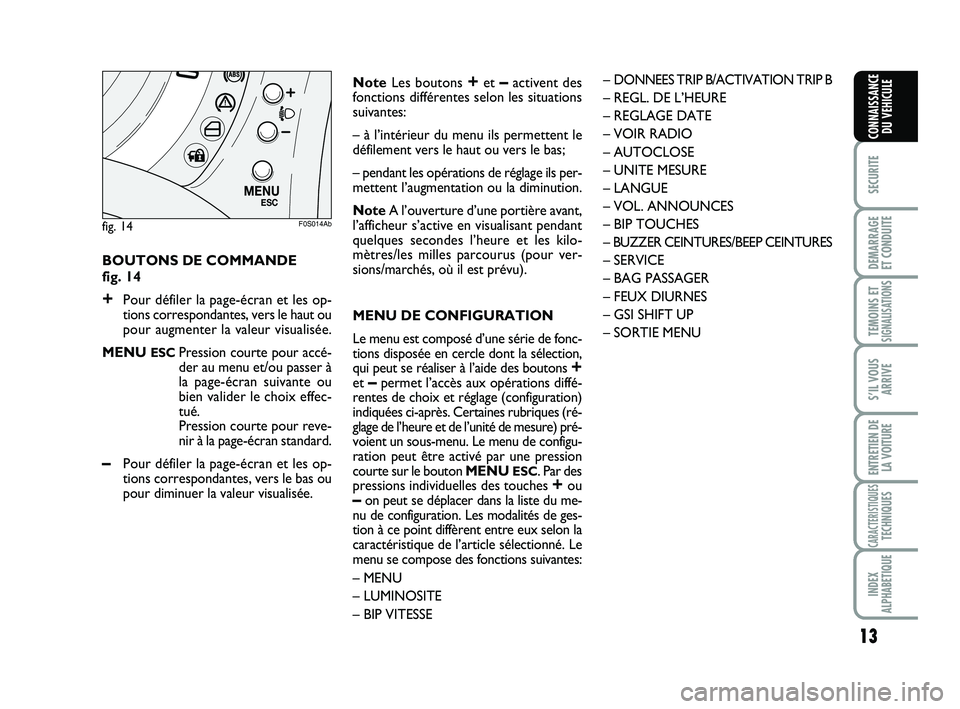

BOUTONS DE COMMANDE
fig. 14
+Pour défiler la page-écran et les op-
tions correspondantes, vers le haut ou
pour augmenter la valeur visualisée.
MENU
ESC Pression courte pour accé-
der au menu et/ou passer à
la page-écran suivante ou
bien valider le choix effec-
tué.
Pression courte pour reve-
nir à la page-écran standard.
–Pour défiler la page-écran et les op-
tions correspondantes, vers le bas ou
pour diminuer la valeur visualisée. Note
Les boutons
+et –activent des
fonctions différentes selon les situations
suivantes:
– à l’intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
– pendant les opérations de réglage ils per-
mettent l’augmentation ou la diminution.
Note A l’ouverture d’une portière avant,
l’afficheur s’active en visualisant pendant
quelques secondes l’heure et les kilo-
mètres/les milles parcourus (pour ver-
sions/marchés, où il est prévu).
MENU DE CONFIGURATION
Le menu est composé d’une série de fonc-
tions disposée en cercle dont la sélection,
qui peut se réaliser à l’aide des boutons
+et –permet l’accès aux opérations diffé-
rentes de choix et réglage (configuration)
indiquées ci-après. Certaines rubriques (ré-
glage de l’heure et de l’unité de mesure) pré-
voient un sous-menu. Le menu de configu-
ration peut être activé par une pression
courte sur le bouton MENU
ESC. Par des
pressions individuelles des touches +ou–on peut se déplacer dans la liste du me-
nu de configuration. Les modalités de ges-
tion à ce point diffèrent entre eux selon la
caractéristique de l’article sélectionné. Le
menu se compose des fonctions suivantes:
– MENU
– LUMINOSITE
– BIP VITESSE –
DONNEES TRIP B/ACTIVATION TRIP B
– REGL. DE L’HEURE
– REGLAGE DATE
– VOIR RADIO
– AUTOCLOSE
– UNITE MESURE
– LANGUE
– VOL. ANNOUNCES
– BIP TOUCHES
– BUZZER CEINTURES/BEEP CEINTURES
– SERVICE
– BAG PASSAGER
– FEUX DIURNES
– GSI SHIFT UP
– SORTIE MENU
fig. 14
M E N U
E S C
F0S014Ab
001-022 ABARTH 500 2ed F_c:001-022 ABARTH 500 FR 24-03-2011 9:47 Pagi\
na 13
Page 15 of 170
14
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

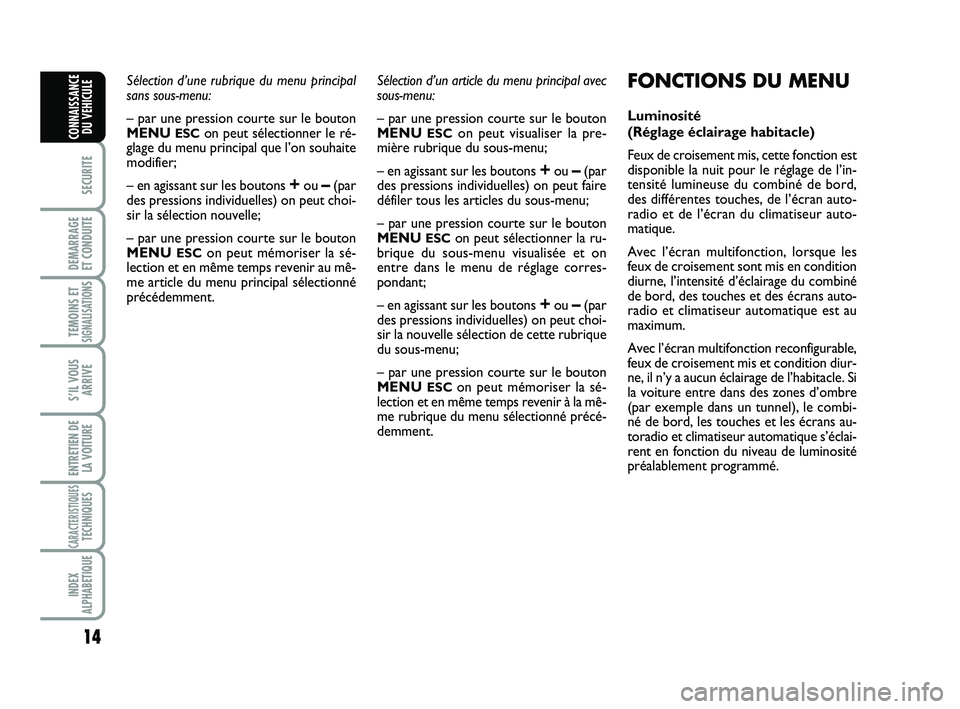

Sélection d’une rubrique du menu principal
sans sous-menu:
– par une pression courte sur le bouton
MENU
ESCon peut sélectionner le ré-
glage du menu principal que l’on souhaite
modifier;
– en agissant sur les boutons
+ou –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une pression courte sur le bouton
MENU
ESCon peut mémoriser la sé-
lection et en même temps revenir au mê-
me article du menu principal sélectionné
précédemment.Sélection d’un article du menu principal avec
sous-menu:
– par une pression courte sur le bouton
MENU
ESCon peut visualiser la pre-
mière rubrique du sous-menu;
– en agissant sur les boutons
+ou –(par
des pressions individuelles) on peut faire
défiler tous les articles du sous-menu;
– par une pression courte sur le bouton
MENU
ESCon peut sélectionner la ru-
brique du sous-menu visualisée et on
entre dans le menu de réglage corres-
pondant;
– en agissant sur les boutons
+ou –(par
des pressions individuelles) on peut choi-
sir la nouvelle sélection de cette rubrique
du sous-menu;
– par une pression courte sur le bouton
MENU
ESC on peut mémoriser la sé-
lection et en même temps revenir à la mê-
me rubrique du menu sélectionné précé-
demment.
FONCTIONS DU MENU
Luminosité
(Réglage éclairage habitacle)
Feux de croisement mis, cette fonction est
disponible la nuit pour le réglage de l’in-
tensité lumineuse du combiné de bord,
des différentes touches, de l’écran auto-
radio et de l’écran du climatiseur auto-
matique.
Avec l’écran multifonction, lorsque les
feux de croisement sont mis en condition
diurne, l’intensité d’éclairage du combiné
de bord, des touches et des écrans auto-
radio et climatiseur automatique est au
maximum.
Avec l’écran multifonction reconfigurable,
feux de croisement mis et condition diur-
ne, il n’y a aucun éclairage de l’habitacle. Si
la voiture entre dans des zones d’ombre
(par exemple dans un tunnel), le combi-
né de bord, les touches et les écrans au-
toradio et climatiseur automatique s’éclai-
rent en fonction du niveau de luminosité
préalablement programmé.
001-022 ABARTH 500 FR 28-01-2010 9:16 Pagina 14
Page 16 of 170
15
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

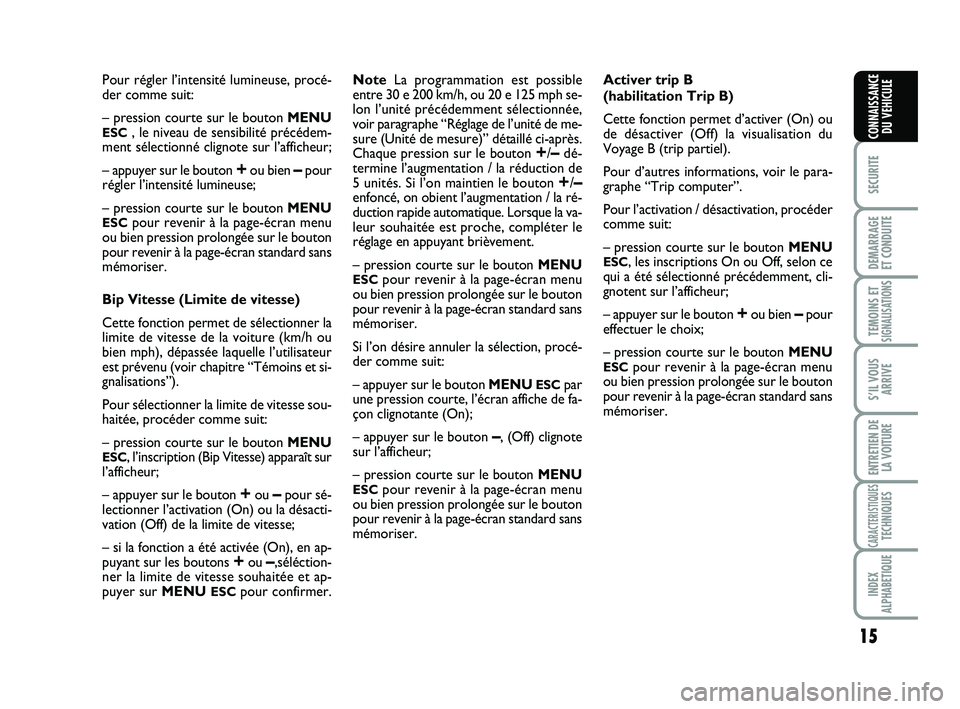

Pour régler l’intensité lumineuse, procé-
der comme suit:
– pression courte sur le bouton MENU
ESC, le niveau de sensibilité précédem-
ment sélectionné clignote sur l’afficheur;
– appuyer sur le bouton
+ou bien –pour
régler l’intensité lumineuse;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser.
Bip Vitesse (Limite de vitesse)
Cette fonction permet de sélectionner la
limite de vitesse de la voiture (km/h ou
bien mph), dépassée laquelle l’utilisateur
est prévenu (voir chapitre “Témoins et si-
gnalisations”).
Pour sélectionner la limite de vitesse sou-
haitée, procéder comme suit:
– pression courte sur le bouton MENU
ESC, l’inscription (Bip Vitesse) apparaît sur
l’afficheur;
– appuyer sur le bouton
+ou –pour sé-
lectionner l’activation (On) ou la désacti-
vation (Off) de la limite de vitesse;
– si la fonction a été activée (On), en ap-
puyant sur les boutons
+ou –,séléction-
ner la limite de vitesse souhaitée et ap-
puyer sur MENU
ESCpour confirmer.NoteLa programmation est possible
entre 30 e 200 km/h, ou 20 e 125 mph se-
lon l’unité précédemment sélectionnée,
voir paragraphe “Réglage de l’unité de me-
sure (Unité de mesure)” détaillé ci-après.
Chaque pression sur le bouton
+/–dé-
termine l’augmentation / la réduction de
5 unités. Si l’on maintien le bouton
+/–enfoncé, on obient l’augmentation / la ré-
duction rapide automatique. Lorsque la va-
leur souhaitée est proche, compléter le
réglage en appuyant brièvement.
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser.
Si l’on désire annuler la sélection, procé-
der comme suit:
– appuyer sur le bouton MENU
ESCpar
une pression courte, l’écran affiche de fa-
çon clignotante (On);
– appuyer sur le bouton
–, (Off) clignote
sur l’afficheur;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser.Activer trip B
(habilitation Trip B)
Cette fonction permet d’activer (On) ou
de désactiver (Off) la visualisation du
Voyage B (trip partiel).
Pour d’autres informations, voir le para-
graphe “Trip computer”.
Pour l’activation / désactivation, procéder
comme suit:
– pression courte sur le bouton MENU
ESC, les inscriptions On ou Off, selon ce
qui a été sélectionné précédemment, cli-
gnotent sur l’afficheur;
– appuyer sur le bouton
+ou bien –pour
effectuer le choix;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser.
001-022 ABARTH 500 2ed F:001-022 ABARTH 500 FR 25-03-2011 16:06 Pagina 15
Page 17 of 170
16
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

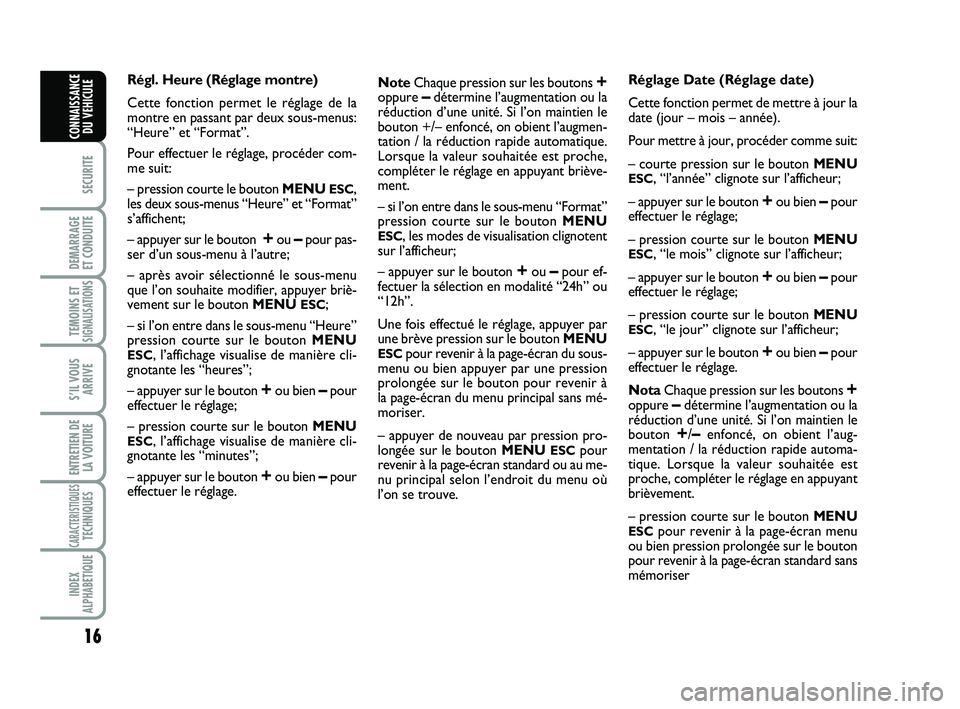

Régl. Heure (Réglage montre)
Cette fonction permet le réglage de la
montre en passant par deux sous-menus:
“Heure” et “Format”.
Pour effectuer le réglage, procéder com-
me suit:
– pression courte le bouton MENU
ESC,
les deux sous-menus “Heure” et “Format”
s’affichent;
– appuyer sur le bouton
+ou –pour pas-
ser d’un sous-menu à l’autre;
– après avoir sélectionné le sous-menu
que l’on souhaite modifier, appuyer briè-
vement sur le bouton MENU
ESC;
– si l’on entre dans le sous-menu “Heure”
pression courte sur le bouton MENU
ESC, l’affichage visualise de manière cli-
gnotante les “heures”;
– appuyer sur le bouton
+ou bien –pour
effectuer le réglage;
– pression courte sur le bouton MENU
ESC, l’affichage visualise de manière cli-
gnotante les “minutes”;
– appuyer sur le bouton
+ou bien –pour
effectuer le réglage.NoteChaque pression sur les boutons
+oppure –détermine l’augmentation ou la
réduction d’une unité. Si l’on maintien le
bouton +/– enfoncé, on obient l’augmen-
tation / la réduction rapide automatique.
Lorsque la valeur souhaitée est proche,
compléter le réglage en appuyant briève-
ment.
– si l’on entre dans le sous-menu “Format”
pression courte sur le bouton MENU
ESC, les modes de visualisation clignotent
sur l’afficheur;
– appuyer sur le bouton
+ou –pour ef-
fectuer la sélection en modalité “24h” ou
“12h”.
Une fois effectué le réglage, appuyer par
une brève pression sur le bouton MENU
ESCpour revenir à la page-écran du sous-
menu ou bien appuyer par une pression
prolongée sur le bouton pour revenir à
la page-écran du menu principal sans mé-
moriser.
– appuyer de nouveau par pression pro-
longée sur le bouton MENU
ESCpour
revenir à la page-écran standard ou au me-
nu principal selon l’endroit du menu où
l’on se trouve.Réglage Date (Réglage date)
Cette fonction permet de mettre à jour la
date (jour – mois – année).
Pour mettre à jour, procéder comme suit:
– courte pression sur le bouton MENU
ESC, “l’année” clignote sur l’afficheur;
– appuyer sur le bouton
+ou bien –pour
effectuer le réglage;
– pression courte sur le bouton MENU
ESC, “le mois” clignote sur l’afficheur;
– appuyer sur le bouton
+ou bien –pour
effectuer le réglage;
– pression courte sur le bouton MENU
ESC, “le jour” clignote sur l’afficheur;
– appuyer sur le bouton
+ou bien –pour
effectuer le réglage.
NotaChaque pression sur les boutons
+oppure –détermine l’augmentation ou la
réduction d’une unité. Si l’on maintien le
bouton
+/–enfoncé, on obient l’aug-
mentation / la réduction rapide automa-
tique. Lorsque la valeur souhaitée est
proche, compléter le réglage en appuyant
brièvement.
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser
001-022 ABARTH 500 2ed F:001-022 ABARTH 500 FR 25-03-2011 16:06 Pagina 16
Page 18 of 170
17
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

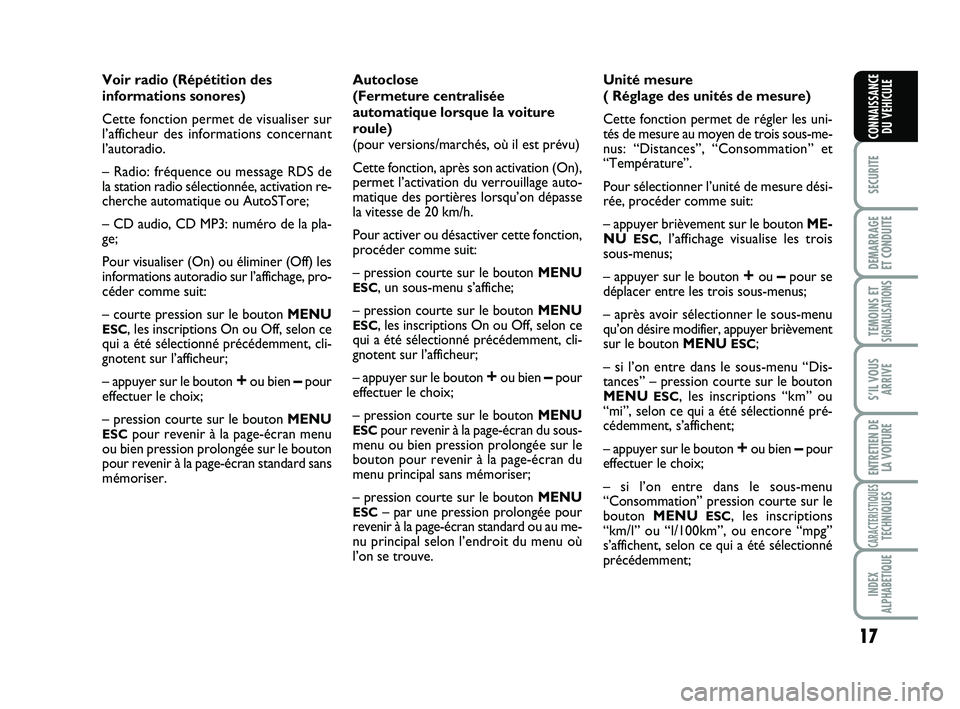

Voir radio (Répétition des
informations sonores)
Cette fonction permet de visualiser sur
l’afficheur des informations concernant
l’autoradio.
– Radio: fréquence ou message RDS de
la station radio sélectionnée, activation re-
cherche automatique ou AutoSTore;
– CD audio, CD MP3: numéro de la pla-
ge;
Pour visualiser (On) ou éliminer (Off) les
informations autoradio sur l’affichage, pro-
céder comme suit:
– courte pression sur le bouton MENU
ESC, les inscriptions On ou Off, selon ce
qui a été sélectionné précédemment, cli-
gnotent sur l’afficheur;
– appuyer sur le bouton
+ou bien –pour
effectuer le choix;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser.Autoclose
(Fermeture centralisée
automatique lorsque la voiture
roule)
(pour versions/marchés, où il est prévu)
Cette fonction, après son activation (On),
permet l’activation du verrouillage auto-
matique des portières lorsqu’on dépasse
la vitesse de 20 km/h.
Pour activer ou désactiver cette fonction,
procéder comme suit:
– pression courte sur le bouton MENU
ESC, un sous-menu s’affiche;
– pression courte sur le bouton MENU
ESC, les inscriptions On ou Off, selon ce
qui a été sélectionné précédemment, cli-
gnotent sur l’afficheur;
– appuyer sur le bouton
+ou bien –pour
effectuer le choix;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran du sous-
menu ou bien pression prolongée sur le
bouton pour revenir à la page-écran du
menu principal sans mémoriser;
– pression courte sur le bouton MENU
ESC– par une pression prolongée pour
revenir à la page-écran standard ou au me-
nu principal selon l’endroit du menu où
l’on se trouve.Unité mesure
( Réglage des unités de mesure)
Cette fonction permet de régler les uni-
tés de mesure au moyen de trois sous-me-
nus: “Distances”, “Consommation” et
“Température”.
Pour sélectionner l’unité de mesure dési-
rée, procéder comme suit:
– appuyer brièvement sur le bouton ME-
NU
ESC, l’affichage visualise les trois
sous-menus;
– appuyer sur le bouton
+ou –pour se
déplacer entre les trois sous-menus;
– après avoir sélectionner le sous-menu
qu’on désire modifier, appuyer brièvement
sur le bouton MENU
ESC;
– si l’on entre dans le sous-menu “Dis-
tances” – pression courte sur le bouton
MENU
ESC, les inscriptions “km” ou
“mi”, selon ce qui a été sélectionné pré-
cédemment, s’affichent;
– appuyer sur le bouton
+ou bien –pour
effectuer le choix;
– si l’on entre dans le sous-menu
“Consommation” pression courte sur le
bouton MENU
ESC, les inscriptions
“km/l” ou “l/100km”, ou encore “mpg”
s’affichent, selon ce qui a été sélectionné
précédemment;
001-022 ABARTH 500 2ed F:001-022 ABARTH 500 FR 25-03-2011 16:06 Pagina 17
Page 19 of 170
18
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

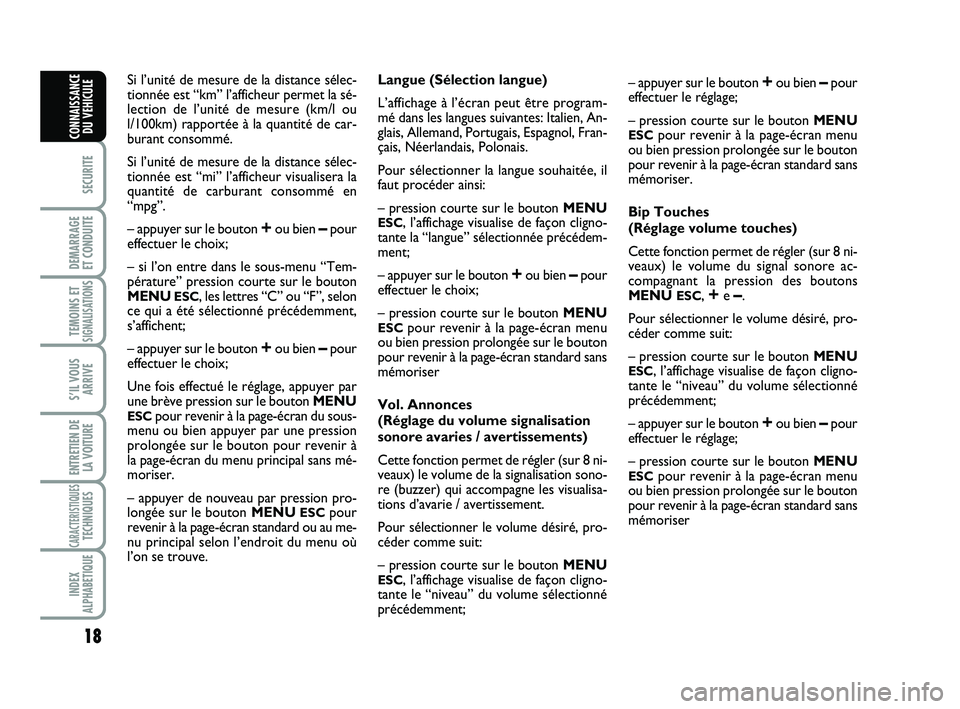

Si l’unité de mesure de la distance sélec-
tionnée est “km” l’afficheur permet la sé-
lection de l’unité de mesure (km/l ou
l/100km) rapportée à la quantité de car-
burant consommé.
Si l’unité de mesure de la distance sélec-
tionnée est “mi” l’afficheur visualisera la
quantité de carburant consommé en
“mpg”.
– appuyer sur le bouton
+ou bien –pour
effectuer le choix;
– si l’on entre dans le sous-menu “Tem-
pérature” pression courte sur le bouton
MENU
ESC, les lettres “C” ou “F”, selon
ce qui a été sélectionné précédemment,
s’affichent;
– appuyer sur le bouton
+ou bien –pour
effectuer le choix;
Une fois effectué le réglage, appuyer par
une brève pression sur le bouton MENU
ESCpour revenir à la page-écran du sous-
menu ou bien appuyer par une pression
prolongée sur le bouton pour revenir à
la page-écran du menu principal sans mé-
moriser.
– appuyer de nouveau par pression pro-
longée sur le bouton MENU
ESCpour
revenir à la page-écran standard ou au me-
nu principal selon l’endroit du menu où
l’on se trouve.Langue (Sélection langue)
L’affichage à l’écran peut être program-
mé dans les langues suivantes: Italien, An-
glais, Allemand, Portugais, Espagnol, Fran-
çais, Néerlandais, Polonais.
Pour sélectionner la langue souhaitée, il
faut procéder ainsi:
– pression courte sur le bouton MENU
ESC, l’affichage visualise de façon cligno-
tante la “langue” sélectionnée précédem-
ment;
– appuyer sur le bouton
+ou bien –pour
effectuer le choix;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser
Vol. Annonces
(Réglage du volume signalisation
sonore avaries / avertissements)
Cette fonction permet de régler (sur 8 ni-
veaux) le volume de la signalisation sono-
re (buzzer) qui accompagne les visualisa-
tions d’avarie / avertissement.
Pour sélectionner le volume désiré, pro-
céder comme suit:
– pression courte sur le bouton MENU
ESC, l’affichage visualise de façon cligno-
tante le “niveau” du volume sélectionné
précédemment;– appuyer sur le bouton
+ou bien –pour
effectuer le réglage;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser.
Bip Touches
(Réglage volume touches)
Cette fonction permet de régler (sur 8 ni-
veaux) le volume du signal sonore ac-
compagnant la pression des boutons
MENU
ESC, +e –.
Pour sélectionner le volume désiré, pro-
céder comme suit:
– pression courte sur le bouton MENU
ESC, l’affichage visualise de façon cligno-
tante le “niveau” du volume sélectionné
précédemment;
– appuyer sur le bouton
+ou bien –pour
effectuer le réglage;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien pression prolongée sur le bouton
pour revenir à la page-écran standard sans
mémoriser
001-022 ABARTH 500 2ed F:001-022 ABARTH 500 FR 25-03-2011 16:06 Pagina 18
Page 20 of 170
19
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

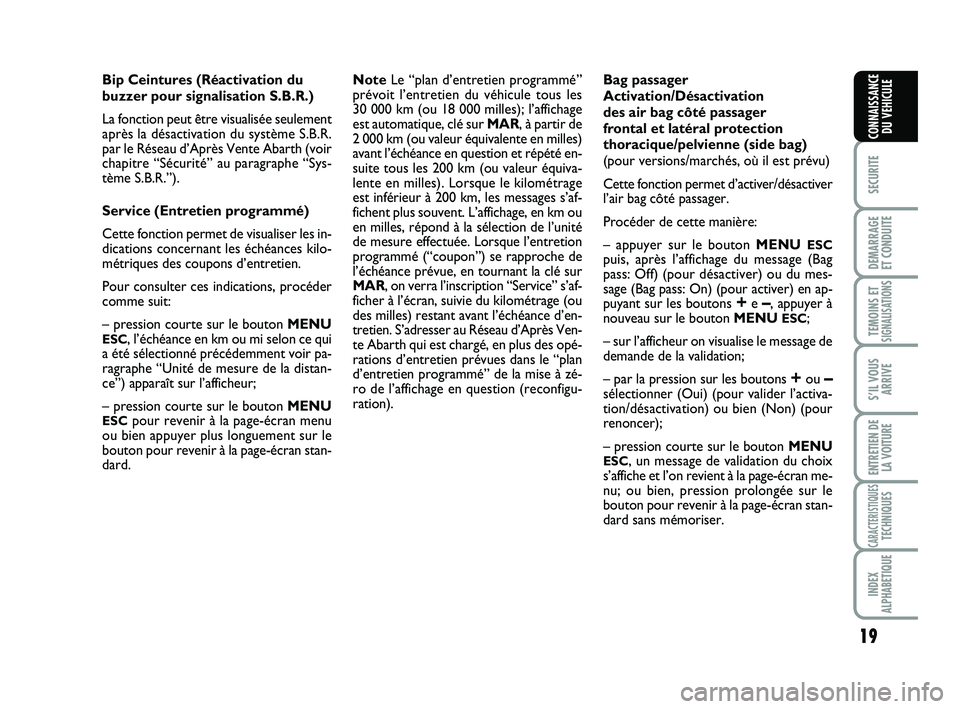

Bip Ceintures (Réactivation du
buzzer pour signalisation S.B.R.)
La fonction peut être visualisée seulement
après la désactivation du système S.B.R.
par le Réseau d’Après Vente Abarth (voir
chapitre “Sécurité” au paragraphe “Sys-
tème S.B.R.”).
Service (Entretien programmé)
Cette fonction permet de visualiser les in-
dications concernant les échéances kilo-
métriques des coupons d’entretien.
Pour consulter ces indications, procéder
comme suit:
– pression courte sur le bouton MENU
ESC, l’échéance en km ou mi selon ce qui
a été sélectionné précédemment voir pa-
ragraphe “Unité de mesure de la distan-
ce”) apparaît sur l’afficheur;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran menu
ou bien appuyer plus longuement sur le
bouton pour revenir à la page-écran stan-
dard.NoteLe “plan d’entretien programmé”
prévoit l’entretien du véhicule tous les
30 000 km (ou 18 000 milles); l’affichage
est automatique, clé sur MAR, à partir de
2 000 km (ou valeur équivalente en milles)
avant l’échéance en question et répété en-
suite tous les 200 km (ou valeur équiva-
lente en milles). Lorsque le kilométrage
est inférieur à 200 km, les messages s’af-
fichent plus souvent. L’affichage, en km ou
en milles, répond à la sélection de l’unité
de mesure effectuée. Lorsque l’entretion
programmé (“coupon”) se rapproche de
l’échéance prévue, en tournant la clé sur
MAR, on verra l’inscription “Service” s’af-
ficher à l’écran, suivie du kilométrage (ou
des milles) restant avant l’échéance d’en-
tretien. S’adresser au Réseau d’Après Ven-
te Abarth qui est chargé, en plus des opé-
rations d’entretien prévues dans le “plan
d’entretien programmé” de la mise à zé-
ro de l’affichage en question (reconfigu-
ration).Bag passager
Activation/Désactivation
des air bag côté passager
frontal et latéral protection
thoracique/pelvienne (side bag)
(pour versions/marchés, où il est prévu)
Cette fonction permet d’activer/désactiver
l’air bag côté passager.
Procéder de cette manière:
– appuyer sur le bouton MENU
ESCpuis, après l’affichage du message (Bag
pass: Off) (pour désactiver) ou du mes-
sage (Bag pass: On) (pour activer) en ap-
puyant sur les boutons
+e –, appuyer à
nouveau sur le bouton MENU ESC;
– sur l’afficheur on visualise le message de
demande de la validation;
– par la pression sur les boutons
+ou –sélectionner (Oui) (pour valider l’activa-
tion/désactivation) ou bien (Non) (pour
renoncer);
– pression courte sur le bouton MENU
ESC, un message de validation du choix
s’affiche et l’on revient à la page-écran me-
nu; ou bien, pression prolongée sur le
bouton pour revenir à la page-écran stan-
dard sans mémoriser.
001-022 ABARTH 500 2ed F:001-022 ABARTH 500 FR 25-03-2011 16:06 Pagina 19
