Abarth 500 2014 Instructieboek (in Dutch)

110
LAMPJES EN
MELDINGEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
H1
H7
DIS
W21/5W
WY21W
PY24W
W5W
PY21W
R10W
P21W
P21W
P21W
C5W
W5W
C5W
H1
W5W55 W
55 W
35 W
5/21 W
21
24 W
5
21
10
21
21
21
5
5
5
55
5D
D
F
A
B
B
A
B
B
B
B
B
C
A
C
E
A

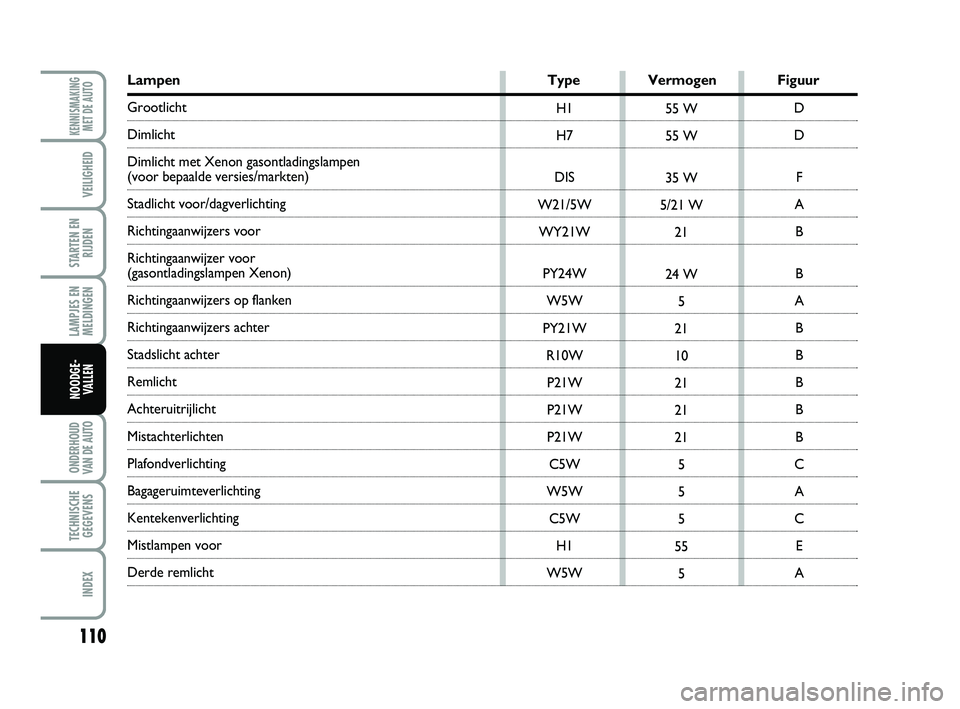

Lampen Type Vermogen Figuur
Grootlicht
Dimlicht
Dimlicht met Xenon gasontladingslampen
(voor bepaalde versies/markten)
Stadlicht voor/dagverlichting
Richtingaanwijzers voor
Richtingaanwijzer voor
(gasontladingslampen Xenon)
Richtingaanwijzers op flanken
Richtingaanwijzers achter
Stadslicht achter
Remlicht
Achteruitrijlicht
Mistachterlichten
Plafondverlichting
Bagageruimteverlichting
Kentekenverlichting
Mistlampen voor
Derde remlicht
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 110

111
LAMPJES EN
MELDINGENI
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
RICHTINGAANWIJZERS
Voor
Ga als volgt te werk om de lamp te ver-
vangen:
❒verwijder de rubber beschermdop
zoals hierboven beschreven;
❒draai de lamphouder A-fig. 22linksom
en verwijder hem;
❒verwijder de vastgeklemde lamp en ver-
vang hem;
❒monteer de lamphouder Adoor hem
rechtsom te draaien en zet hem goed
vast;
❒breng de rubber dop weer aan;

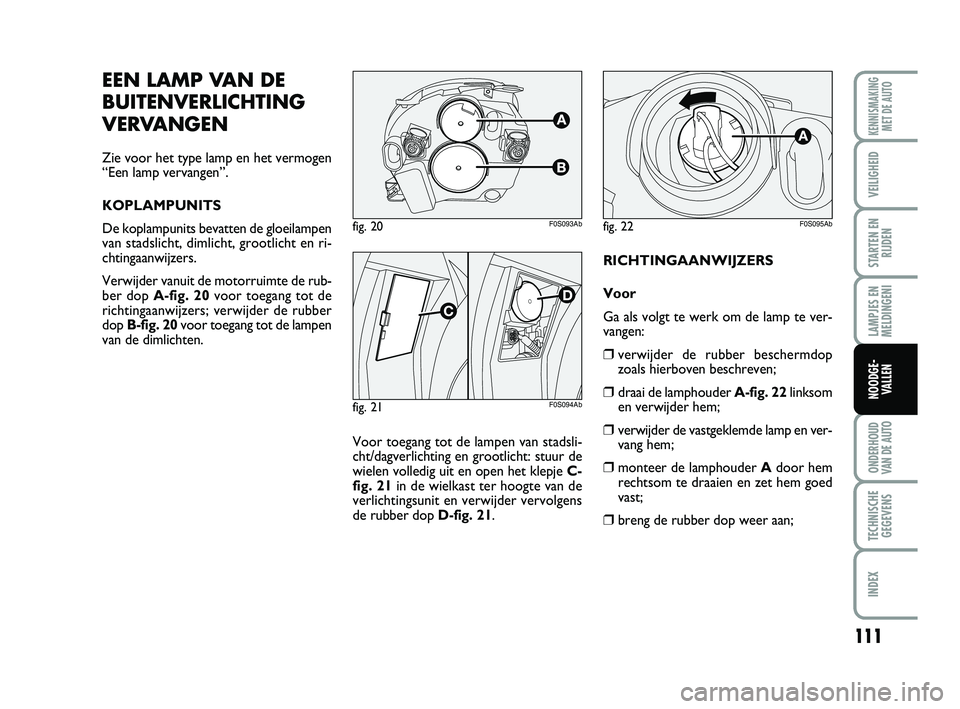

EEN LAMP VAN DE
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het vermogen
“Een lamp vervangen”.
KOPLAMPUNITS
De koplampunits bevatten de gloeilampen
van stadslicht, dimlicht, grootlicht en ri-
chtingaanwijzers.
Verwijder vanuit de motorruimte de rub-
ber dop A-fig. 20voor toegang tot de
richtingaanwijzers; verwijder de rubber
dop B-fig. 20 voor toegang tot de lampen
van de dimlichten.
fig. 20F0S093Ab
fig. 21F0S094Ab
Voor toegang tot de lampen van stadsli-
cht/ dagverlichting en grootlicht: stuur de
wielen volledig uit en open het klepje C-
fig. 21in de wielkast ter hoogte van de
verlichtingsunit en verwijder vervolgens
de rubber dop D-fig. 21.
fig. 22F0S095Ab
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 111

112
LAMPJES EN
MELDINGEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN

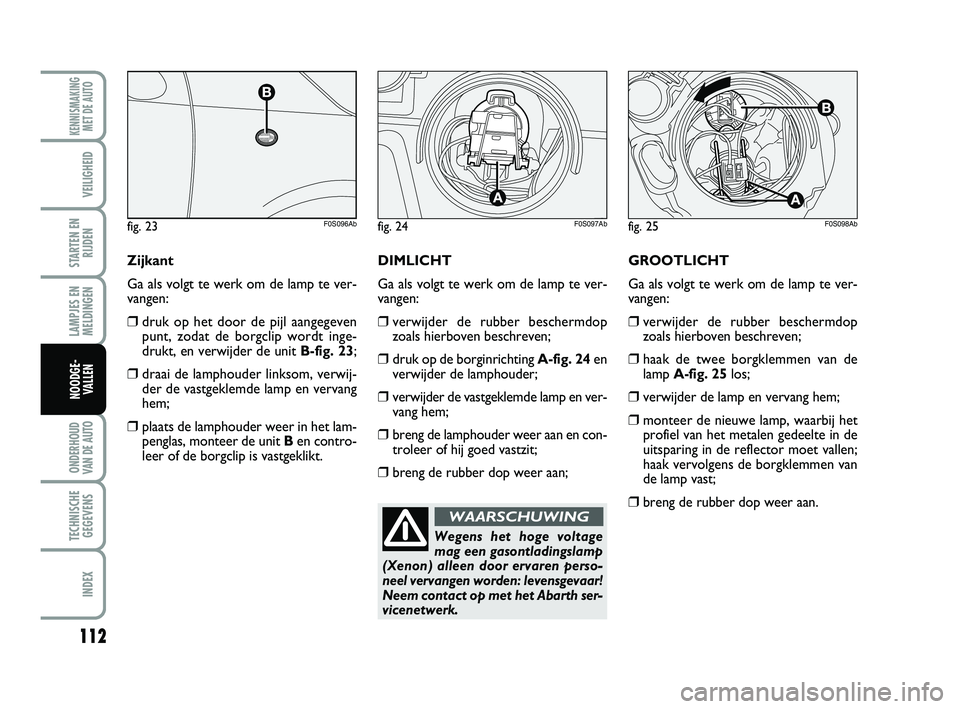

GROOTLICHT
Ga als volgt te werk om de lamp te ver-
vangen:
❒verwijder de rubber beschermdop
zoals hierboven beschreven;
❒haak de twee borgklemmen van de
lamp A-fig. 25los;
❒verwijder de lamp en vervang hem;
❒monteer de nieuwe lamp, waarbij het
profiel van het metalen gedeelte in de
uitsparing in de reflector moet vallen;
haak vervolgens de borgklemmen van
de lamp vast;
❒breng de rubber dop weer aan. DIMLICHT
Ga als volgt te werk om de lamp te ver-
vangen:
❒verwijder de rubber beschermdop
zoals hierboven beschreven;
❒druk op de borginrichting A-fig. 24en
verwijder de lamphouder;
❒verwijder de vastgeklemde lamp en ver-
vang hem;
❒breng de lamphouder weer aan en con-
troleer of hij goed vastzit;
❒breng de rubber dop weer aan;
fig. 24F0S097Abfig. 25F0S098Ab
Zijkant
Ga als volgt te werk om de lamp te ver-
vangen:
❒druk op het door de pijl aangegeven
punt, zodat de borgclip wordt inge-
drukt, en verwijder de unit B-fig. 23;
❒draai de lamphouder linksom, verwij-
der de vastgeklemde lamp en vervang
hem;
❒plaats de lamphouder weer in het lam-
penglas, monteer de unit Ben contro-
leer of de borgclip is vastgeklikt.
fig. 23F0S096Ab
Wegens het hoge voltage
mag een gasontladingslamp
(Xenon) alleen door ervaren perso-
neel vervangen worden: levensgevaar!
Neem contact op met het Abarth ser-
vicenetwerk.
WAARSCHUWING
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 112

113
LAMPJES EN
MELDINGENI
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN

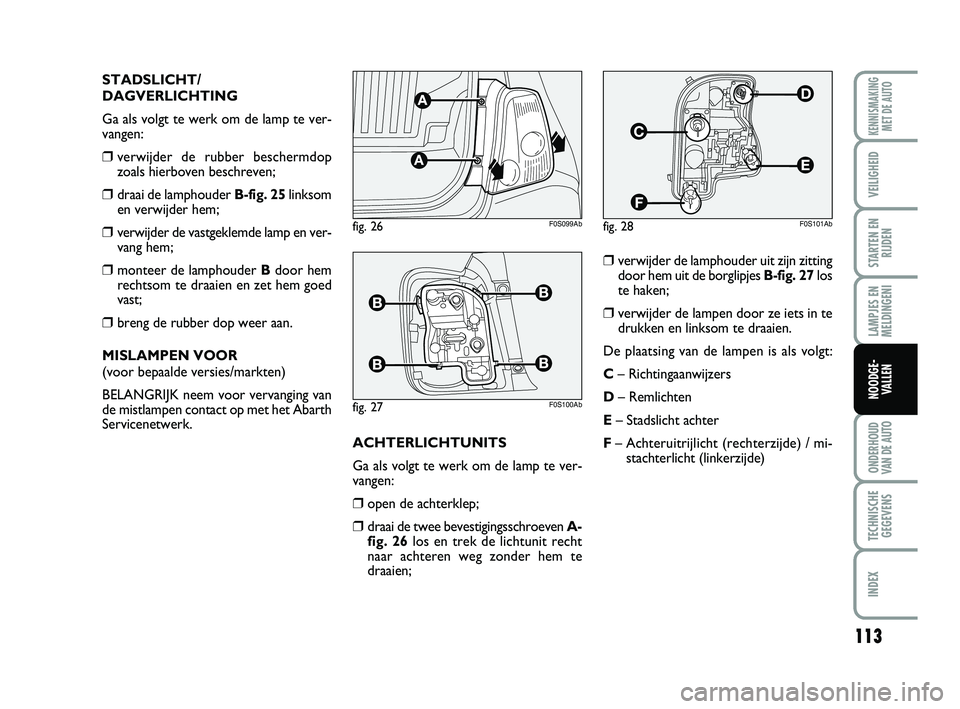

STADSLICHT/
DAGVERLICHTING
Ga als volgt te werk om de lamp te ver-
vangen:
❒verwijder de rubber beschermdop
zoals hierboven beschreven;
❒draai de lamphouder B-fig. 25linksom
en verwijder hem;
❒verwijder de vastgeklemde lamp en ver-
vang hem;
❒monteer de lamphouder Bdoor hem
rechtsom te draaien en zet hem goed
vast;
❒breng de rubber dop weer aan.
MISLAMPEN VOOR
(voor bepaalde versies/markten)
BELANGRIJK neem voor vervanging van
de mistlampen contact op met het Abarth
Servicenetwerk.
❒verwijder de lamphouder uit zijn zitting
door hem uit de borglipjes B-fig. 27los
te haken;
❒verwijder de lampen door ze iets in te
drukken en linksom te draaien.
De plaatsing van de lampen is als volgt:
C– Richtingaanwijzers
D– Remlichten
E– Stadslicht achter
F– Achteruitrijlicht (rechterzijde) / mi-
stachterlicht (linkerzijde) ACHTERLICHTUNITS
Ga als volgt te werk om de lamp te ver-
vangen:
❒open de achterklep;
❒draai de twee bevestigingsschroeven A-
fig. 26los en trek de lichtunit recht
naar achteren weg zonder hem te
draaien;
fig. 26F0S099Ab
fig. 27F0S100Ab
fig. 28F0S101Ab
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 113

114
LAMPJES EN
MELDINGEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN

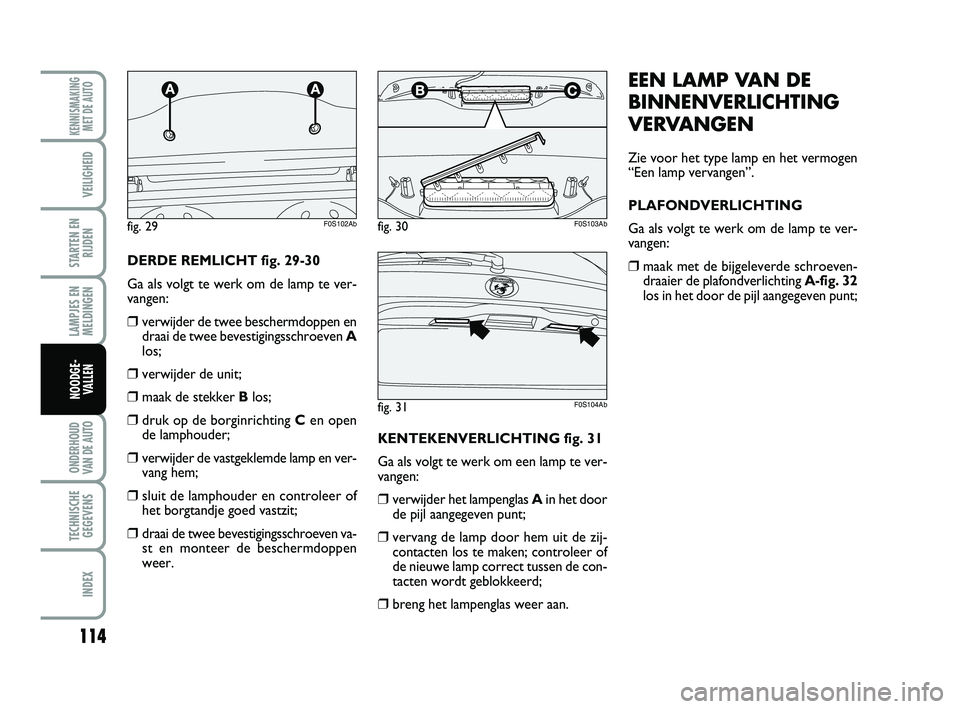

EEN LAMP VAN DE
BINNENVERLICHTING
VERVANGEN
Zie voor het type lamp en het vermogen
“Een lamp vervangen”.
PLAFONDVERLICHTING
Ga als volgt te werk om de lamp te ver-
vangen:
❒maak met de bijgeleverde schroeven-
draaier de plafondverlichting A-fig. 32
los in het door de pijl aangegeven punt;
KENTEKENVERLICHTING fig. 31
Ga als volgt te werk om een lamp te ver-
vangen:
❒verwijder het lampenglas Ain het door
de pijl aangegeven punt;
❒vervang de lamp door hem uit de zij-
contacten los te maken; controleer of
de nieuwe lamp correct tussen de con-
tacten wordt geblokkeerd;
❒breng het lampenglas weer aan.
fig. 30F0S103Ab
DERDE REMLICHT fig. 29-30
Ga als volgt te werk om de lamp te ver-
vangen:
❒verwijder de twee beschermdoppen en
draai de twee bevestigingsschroeven A
los;
❒verwijder de unit;
❒maak de stekker Blos;
❒druk op de borginrichting Cen open
de lamphouder;
❒verwijder de vastgeklemde lamp en ver-
vang hem;
❒sluit de lamphouder en controleer of
het borgtandje goed vastzit;
❒draai de twee bevestigingsschroeven va-
st en monteer de beschermdoppen
weer.
fig. 29F0S102Ab
fig. 31F0S104Ab
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 114

115
LAMPJES EN
MELDINGENI
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN

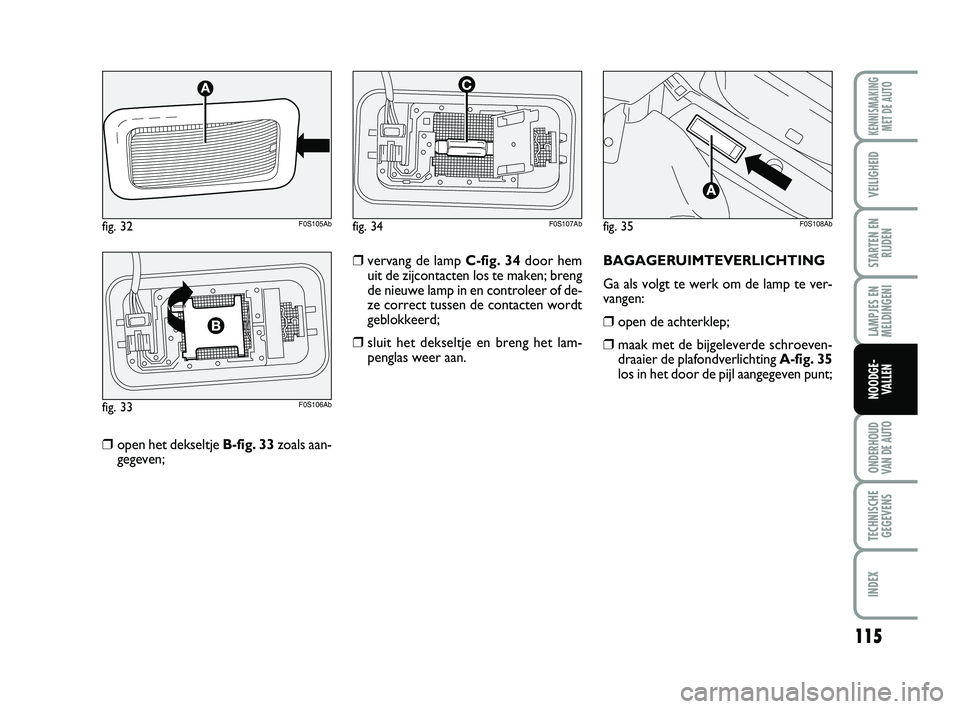

❒open het dekseltje B-fig. 33zoals aan-
gegeven;BAGAGERUIMTEVERLICHTING
Ga als volgt te werk om de lamp te ver-
vangen:
❒open de achterklep;
❒maak met de bijgeleverde schroeven-
draaier de plafondverlichting A-fig. 35
los in het door de pijl aangegeven punt;
fig. 32F0S105Ab
fig. 33F0S106Ab
fig. 34F0S107Abfig. 35F0S108Ab
❒vervang de lamp C-fig. 34door hem
uit de zijcontacten los te maken; breng
de nieuwe lamp in en controleer of de-
ze correct tussen de contacten wordt
geblokkeerd;
❒sluit het dekseltje en breng het lam-
penglas weer aan.
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 115

116
LAMPJES EN
MELDINGEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ZEKERINGEN
VERVANGEN
ALGEMENE INFORMATIE fig. 37
De zekeringen dienen als beveiliging van
de elektrische installatie: zij branden voor-
namelijk door bij een storing of bij onei-
genlijk gebruik van de installatie.
Als een elektrisch onderdeel niet werkt,
moet gecontroleerd worden of de zeke-
ring niet is doorgebrand: de geleidende
band Amag niet onderbroken zijn. Als dit
wel het geval is, dan moet de zekering
worden vervangen door een nieuw exem-
plaar met dezelfde stroomsterkte (zelfde
kleur).
Bintacte zekering.
Czekering met doorgebrande geleiden-
de band.
Voor een overzicht van de zekeringen
wordt verwezen naar de zekeringentabel
op de volgende pagina’s.
❒open de lampafdekking B-fig. 36en
vervang de vastgeklemde lamp C;
❒sluit de lampafdekking Bweer over het
lampenglas;
❒monteer de plafondverlichting door de-
ze eerst aan een zijde correct te mon-
teren en vervolgens de andere zijde er-
van aan te drukken, totdat het hoorbaar
vastklikt.
fig. 36F0S109Abfig. 37F0S110Ab
Vervang een doorgebrande
zekering nooit door een me-
talen draad of ander mate-
riaal.
Vervang een zekering nooit
door een zekering met een
hogere ampèrewaarde; BRANDGE-
VAAR.
Als een hoofdzekering (MEGA-FUSE,
MIDIFUSE, MAXI-FUSE) doorbrandt,
neem dan contact op met het Abarth
Servicenetwerk.
Alvorens een zekering te vervangen,
moet men controleren of de contact-
sleutel uit het slot is genomen en of
alle stroomverbruikers uit staan en/of
zijn uitgeschakeld.
WAARSCHUWING
Neem contact op met het
Abarth Servicenetwerk als de
zekering opnieuw doorbrandt.
WAARSCHUWING
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 116

117
LAMPJES EN
MELDINGENI
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
TOEGANG TOT DE
ZEKERINGEN
Zekeringen in het dashboard
Deze zekeringen zijn toegankelijk wanneer
de geklemde kap Ewordt verwijderd.
De 5A-zekering voor de verwarming van
de buitenspiegels bevindt zich in de zone
van de diagnosestekker, zoals afgebeeld in
fig. 38.
Aan de onderzijde naast de pedalen be-
vindt zich de zekeringenkast die is afge-
beeld in fig. 39.
fig. 38F0S111Ab
fig. 39F0S112Ab
Als een hoofdzekering voor
veiligheidsinrichtingen (air-
bagsysteem, remsysteem), motorsy-
stemen (motorsysteem, transmissie-
systeem) of stuurinrichting door-
brandt, neem dan contact op met het
Abarth Servicenetwerk.
WAARSCHUWING
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 117

118
LAMPJES EN
MELDINGEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN

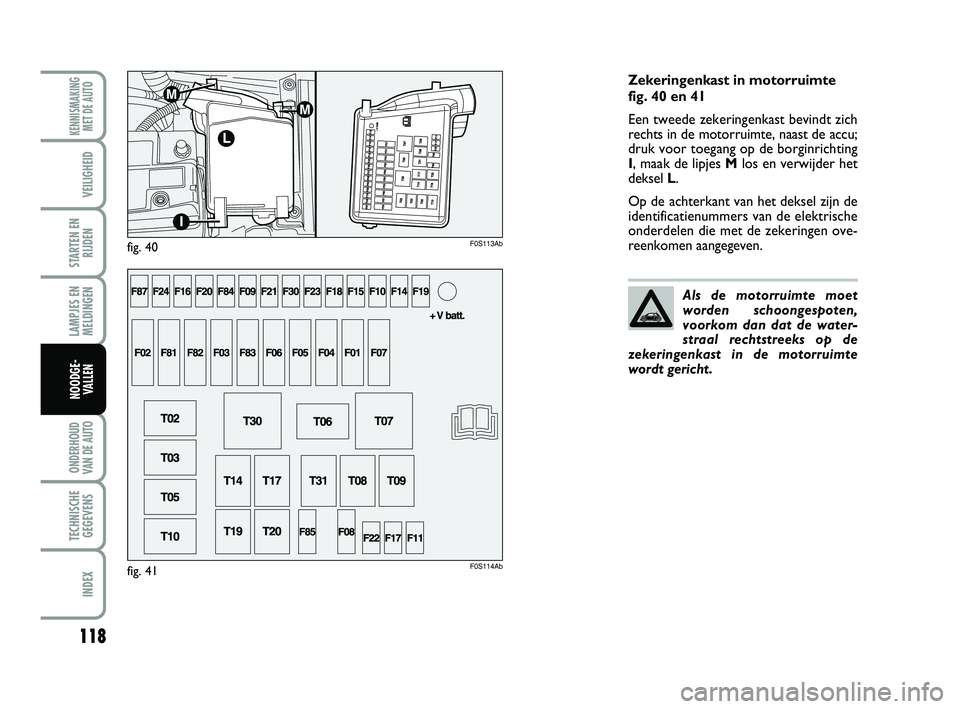

Zekeringenkast in motorruimte
fig. 40 en 41
Een tweede zekeringenkast bevindt zich
rechts in de motorruimte, naast de accu;
druk voor toegang op de borginrichting
I, maak de lipjes Mlos en verwijder het
deksel L.
Op de achterkant van het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen ove-
reenkomen aangegeven.
fig. 40
fig. 41F0S113Ab
F0S114Ab
Als de motorruimte moet
worden schoongespoten,
voorkom dan dat de water-
straal rechtstreeks op de
zekeringenkast in de motorruimte
wordt gericht.
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 118

119
LAMPJES EN
MELDINGENI
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
F12
F13
F31
F32
F36
F37
F38
F43
F47
F48
F49
F50
F51
F537,5
7,5
5
7,5
10
5
15
15
20
20
5
7,5
7,5
5
F08
F09
F10
F11
F14
F15
F16
F17
F18
F1830
15
15
10
15
20
7,5
10
7,5
7,5
Zekeringenkast in motorruimte – fig. 41 ZEKERING AMPERE
Ventilator airconditioning
Reserve
Claxons
Motormanagementsysteem (secundaire verbruikers)
Grootlicht
Schuifdakmotor
+15 motorregeleenheid, spoel relais T20
Motorregeleenheid
Reserve
Motorregeleenheid, spoel relais T09
ZEKERINGENTABEL
Zekeringenkast in dashboard – fig. 39ZEKERING AMPERE
Voeding rechter dimlicht
Voeding linker dimlicht en regeleenheid koplampverstelling
Schakelaar zekeringenkast motorruimte
Plafondverlichting voor en achter, bagageverlichting en uitstapverlichting
Diagnosestekker, autoradio, klimaatregeling, EOBD
Schakelaar remlichten, regeleenheid instrumentenpaneel
Centrale portiervergrendeling
Pomp voor ruitensproeiers/achterruitsproeier
Elektrische ruitbediening bestuurderszijde
Elektrische ruitbediening passagierszijde
Verlichting schakelaarsymbolen, elektrisch bediende spiegels
Airbagregeleenheid
Schakelaar autoradio, convergence, klimaatregeling, remlichten, koppeling
Regeleenheid instrumentenpaneel
095-122 ABARTH 500 1ed NL.qxd:099-126 FIAT 500 IT 15-06-2012 9:02 Pagina 119
