Abarth 500 2015 Betriebsanleitung (in German)

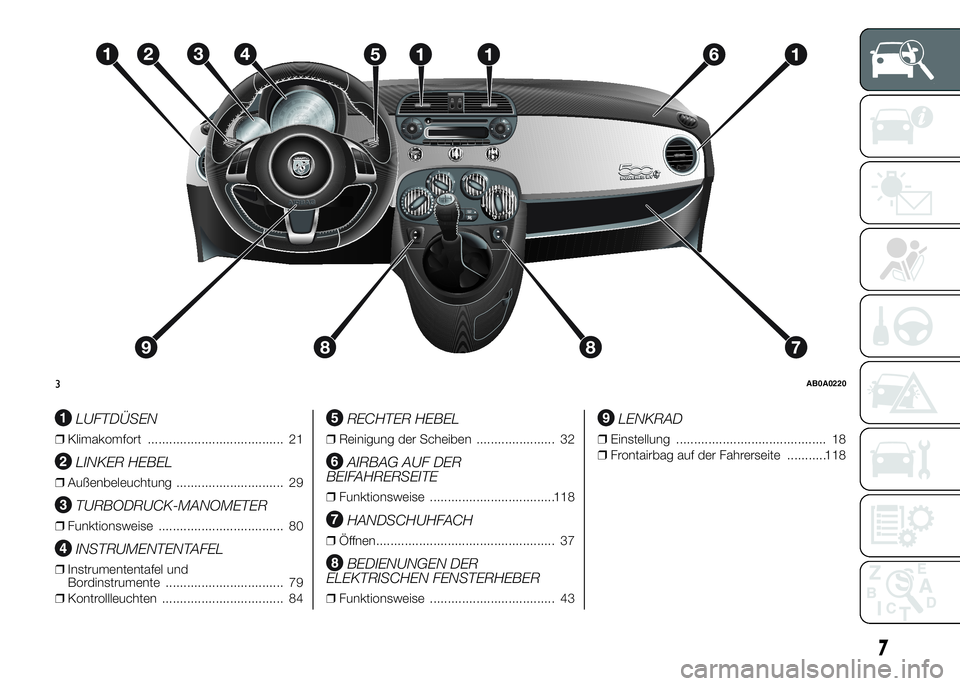

LUFTDÜSEN
❒Klimakomfort ...................................... 21
LINKER HEBEL
❒Außenbeleuchtung .............................. 29
TURBODRUCK-MANOMETER
❒Funktionsweise ................................... 80
INSTRUMENTENTAFEL
❒Instrumententafel und
Bordinstrumente ................................. 79
❒Kontrollleuchten .................................. 84
RECHTER HEBEL
❒Reinigung der Scheiben ...................... 32
AIRBAG AUF DER
BEIFAHRERSEITE
❒Funktionsweise ...................................118
HANDSCHUHFACH
❒Öffnen.................................................. 37
BEDIENUNGEN DER
ELEKTRISCHEN FENSTERHEBER
❒Funktionsweise ................................... 43
LENKRAD
❒Einstellung .......................................... 18
❒Frontairbag auf der Fahrerseite ...........118
3AB0A0220
7

.

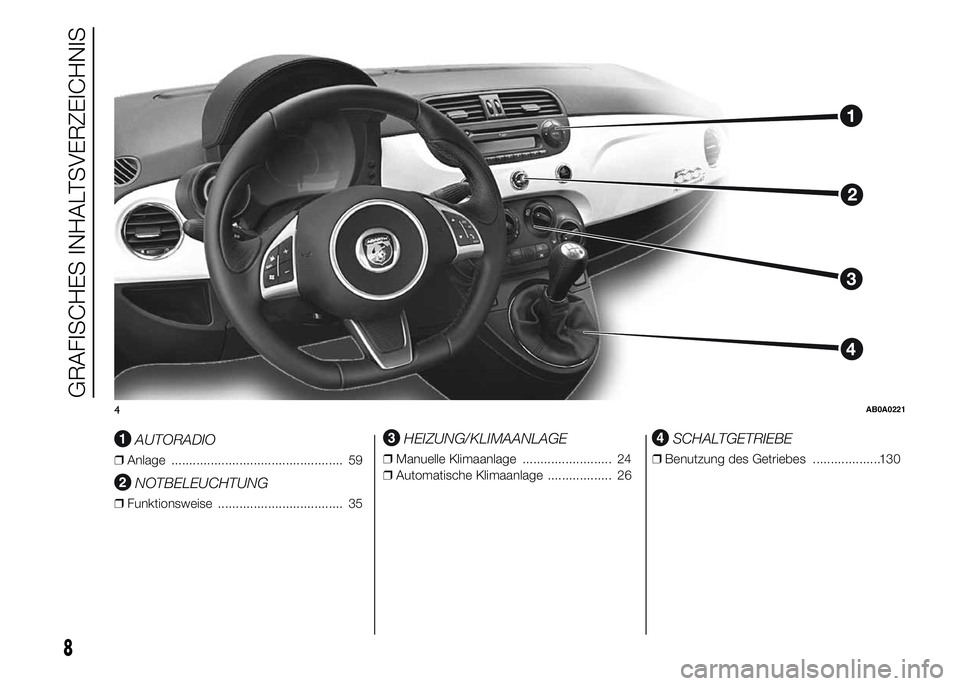

AUTORADIO
❒Anlage ................................................ 59
NOTBELEUCHTUNG
❒Funktionsweise ................................... 35
HEIZUNG/KLIMAANLAGE
❒Manuelle Klimaanlage ......................... 24
❒Automatische Klimaanlage .................. 26
SCHALTGETRIEBE
❒Benutzung des Getriebes ...................130
4AB0A0221
8

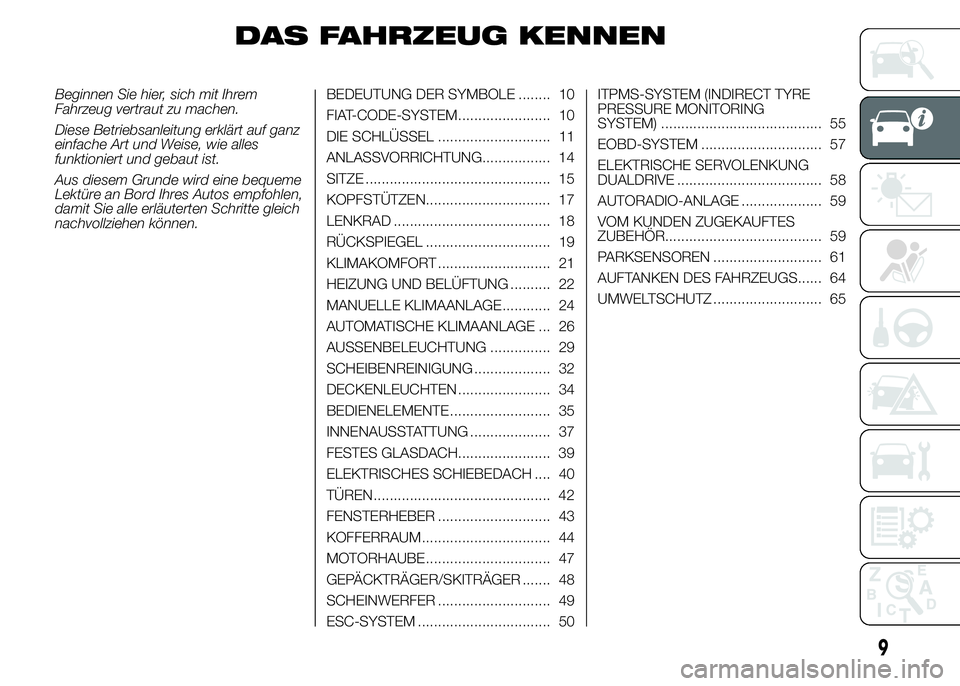

GRAFISCHES INHALTSVERZEICHNIS

DAS FAHRZEUG KENNEN
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.BEDEUTUNG DER SYMBOLE ........ 10
FIAT-CODE-SYSTEM....................... 10
DIE SCHLÜSSEL ............................ 11
ANLASSVORRICHTUNG................. 14
SITZE .............................................. 15
KOPFSTÜTZEN............................... 17
LENKRAD ....................................... 18
RÜCKSPIEGEL ............................... 19
KLIMAKOMFORT ............................ 21
HEIZUNG UND BELÜFTUNG .......... 22
MANUELLE KLIMAANLAGE............ 24
AUTOMATISCHE KLIMAANLAGE ... 26
AUSSENBELEUCHTUNG ............... 29
SCHEIBENREINIGUNG ................... 32
DECKENLEUCHTEN ....................... 34
BEDIENELEMENTE ......................... 35
INNENAUSSTATTUNG .................... 37
FESTES GLASDACH....................... 39
ELEKTRISCHES SCHIEBEDACH .... 40
TÜREN............................................ 42
FENSTERHEBER ............................ 43
KOFFERRAUM................................ 44
MOTORHAUBE............................... 47
GEPÄCKTRÄGER/SKITRÄGER ....... 48
SCHEINWERFER ............................ 49
ESC-SYSTEM ................................. 50ITPMS-SYSTEM (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 55
EOBD-SYSTEM .............................. 57
ELEKTRISCHE SERVOLENKUNG
DUALDRIVE .................................... 58
AUTORADIO-ANLAGE .................... 59
VOM KUNDEN ZUGEKAUFTES
ZUBEHÖR....................................... 59
PARKSENSOREN ........................... 61
AUFTANKEN DES FAHRZEUGS...... 64
UMWELTSCHUTZ ........................... 65
9

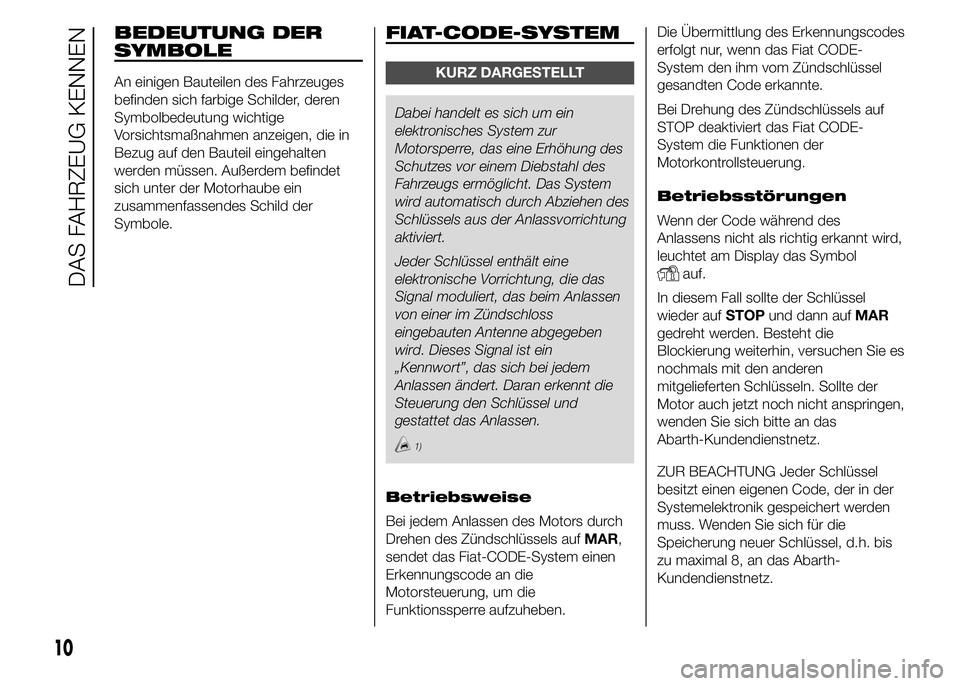

BEDEUTUNG DER
SYMBOLE
An einigen Bauteilen des Fahrzeuges
befinden sich farbige Schilder, deren
Symbolbedeutung wichtige
Vorsichtsmaßnahmen anzeigen, die in
Bezug auf den Bauteil eingehalten
werden müssen. Außerdem befindet
sich unter der Motorhaube ein
zusammenfassendes Schild der
Symbole.
FIAT-CODE-SYSTEM
KURZ DARGESTELLT
Dabei handelt es sich um ein
elektronisches System zur
Motorsperre, das eine Erhöhung des
Schutzes vor einem Diebstahl des
Fahrzeugs ermöglicht. Das System
wird automatisch durch Abziehen des
Schlüssels aus der Anlassvorrichtung
aktiviert.
Jeder Schlüssel enthält eine
elektronische Vorrichtung, die das
Signal moduliert, das beim Anlassen
von einer im Zündschloss
eingebauten Antenne abgegeben
wird. Dieses Signal ist ein
„Kennwort”, das sich bei jedem
Anlassen ändert. Daran erkennt die
Steuerung den Schlüssel und
gestattet das Anlassen.
1)
Betriebsweise
Bei jedem Anlassen des Motors durch
Drehen des Zündschlüssels aufMAR,
sendet das Fiat-CODE-System einen
Erkennungscode an die
Motorsteuerung, um die
Funktionssperre aufzuheben.Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Fiat CODE-
System den ihm vom Zündschlüssel
gesandten Code erkannte.
Bei Drehung des Zündschlüssels auf
STOP deaktiviert das Fiat CODE-
System die Funktionen der
Motorkontrollsteuerung.
Betriebsstörungen
Wenn der Code während des
Anlassens nicht als richtig erkannt wird,
leuchtet am Display das Symbol
auf.
In diesem Fall sollte der Schlüssel
wieder aufSTOPund dann aufMAR
gedreht werden. Besteht die
Blockierung weiterhin, versuchen Sie es
nochmals mit den anderen
mitgelieferten Schlüsseln. Sollte der
Motor auch jetzt noch nicht anspringen,
wenden Sie sich bitte an das
Abarth-Kundendienstnetz.
ZUR BEACHTUNG Jeder Schlüssel
besitzt einen eigenen Code, der in der
Systemelektronik gespeichert werden
muss. Wenden Sie sich für die
Speicherung neuer Schlüssel, d.h. bis
zu maximal 8, an das Abarth-
Kundendienstnetz.
10
DAS FAHRZEUG KENNEN

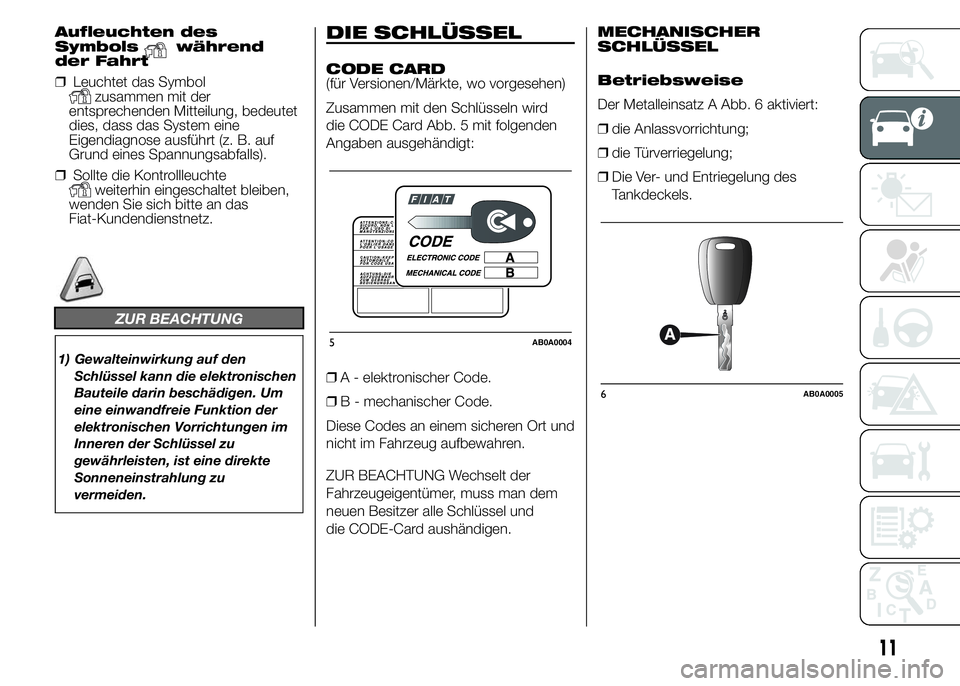

Aufleuchten des
Symbolswährend
der Fahrt
❒Leuchtet das Symbol
zusammen mit der
entsprechenden Mitteilung, bedeutet
dies, dass das System eine
Eigendiagnose ausführt (z. B. auf
Grund eines Spannungsabfalls).
❒Sollte die Kontrollleuchte
weiterhin eingeschaltet bleiben,
wenden Sie sich bitte an das
Fiat-Kundendienstnetz.
ZUR BEACHTUNG
1) Gewalteinwirkung auf den
Schlüssel kann die elektronischen
Bauteile darin beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im
Inneren der Schlüssel zu
gewährleisten, ist eine direkte
Sonneneinstrahlung zu
vermeiden.
DIE SCHLÜSSEL
CODE CARD
(für Versionen/Märkte, wo vorgesehen)
Zusammen mit den Schlüsseln wird
die CODE Card Abb. 5 mit folgenden
Angaben ausgehändigt:
❒A - elektronischer Code.
❒B - mechanischer Code.
Diese Codes an einem sicheren Ort und
nicht im Fahrzeug aufbewahren.
ZUR BEACHTUNG Wechselt der
Fahrzeugeigentümer, muss man dem
neuen Besitzer alle Schlüssel und
die CODE-Card aushändigen.MECHANISCHER
SCHLÜSSEL
Betriebsweise
Der Metalleinsatz A Abb. 6 aktiviert:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒Die Ver- und Entriegelung des
Tankdeckels.
5AB0A0004
6AB0A0005
11

Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
Entriegelung von Türen
und Kofferraum
Kurzer Druck der Taste
: Entriegelung
der Türen, des Kofferraums,
zeitbegrenzte Einschaltung der
Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).Die Türentriegelung erfolgt automatisch,
wenn das System für die
Kraftstoffblockierung eingreift.
Verriegelung von Türen
und Kofferraum
Kurzer Druck der Taste
: Verriegelung
der Türen, des Kofferraums,
Ausschaltung der Deckenleuchte und
einmaliges Aufblinken der
Richtungsanzeiger (für Versionen/
Märkte, wo vorgesehen).
Sind eine oder mehrere Türen offen,
erfolgt die Verriegelung nicht. Dies wird
durch ein schnelles Aufblinken der
Richtungsanzeiger angezeigt (für
Versionen/Märkte, wo vorgesehen). Ist
der Kofferraum offen, wird die
Türverriegelung ausgeführt.
Bei einer Geschwindigkeit von mehr als
20 km/h erfolgt eine automatische
Verriegelung der Türen, wenn die
entsprechende Funktion eingerichtet
wurde.
Öffnung Kofferraum
Die Taste
drücken, um den
Kofferraum auf Abstand zu öffnen. Das
Öffnen der Kofferraumklappe wird
durch zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.BEANTRAGEN
ZUSÄTZLICHER
FERNBEDIENUNGEN
Das System kann bis zu 8
Fernbedienungen erkennen. Wenn eine
neue Fernbedienung beantragt werden
muss, wendet man sich an das
Abarth-Kundendienstnetz und bringt
die CODE Card (für Versionen/Märkte,
wo vorgesehen), einen Ausweis und
den Kraftfahrzeugschein und
Fahrzeugbrief mit.
ERSATZ DER BATTERIE
DES SCHLÜSSELS MIT
FERNBEDIENUNG
Verfahren
1)
❒Die Taste A Abb. 8 drücken und den
Metalleinsatz B in Ausklappposition
bringen.
❒Die Schraube C auf
mit einem
kleinen Schraubenzieher losdrehen;
❒Das Batteriefach D herausnehmen
und die Batterie E unter Beachtung
der Polarität ersetzen.
❒Das Fach D wieder in den Schlüssel
einsetzen und mit der Schraube C
auf
befestigen.
7AB0A0006
12
DAS FAHRZEUG KENNEN

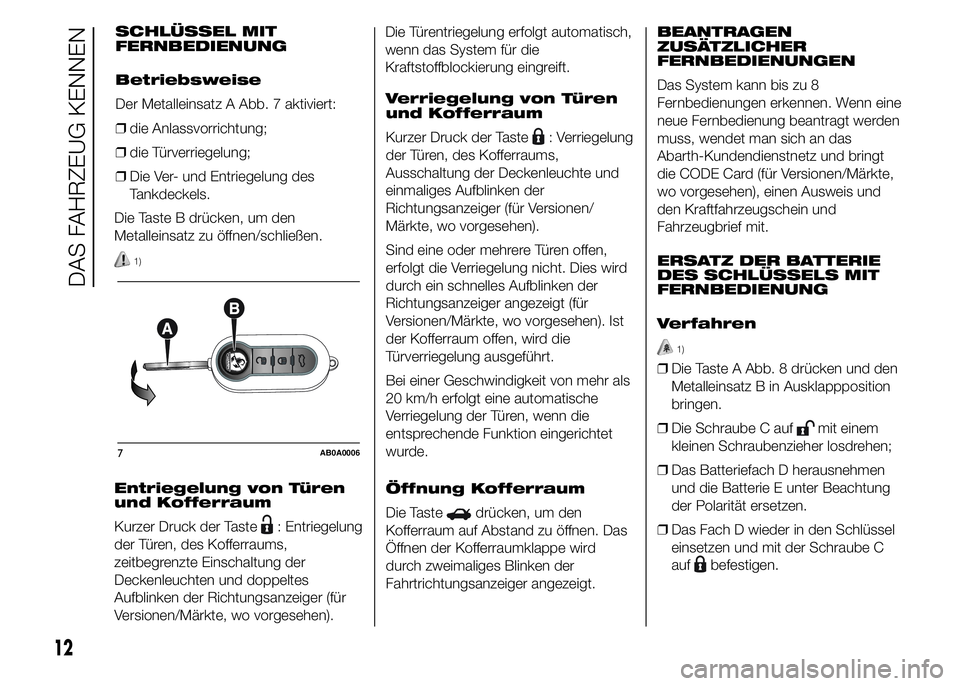

SCHLÜSSEL MIT
FERNBEDIENUNG
Betriebsweise
Der Metalleinsatz A Abb. 7 aktiviert:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒Die Ver- und Entriegelung des
Tankdeckels.

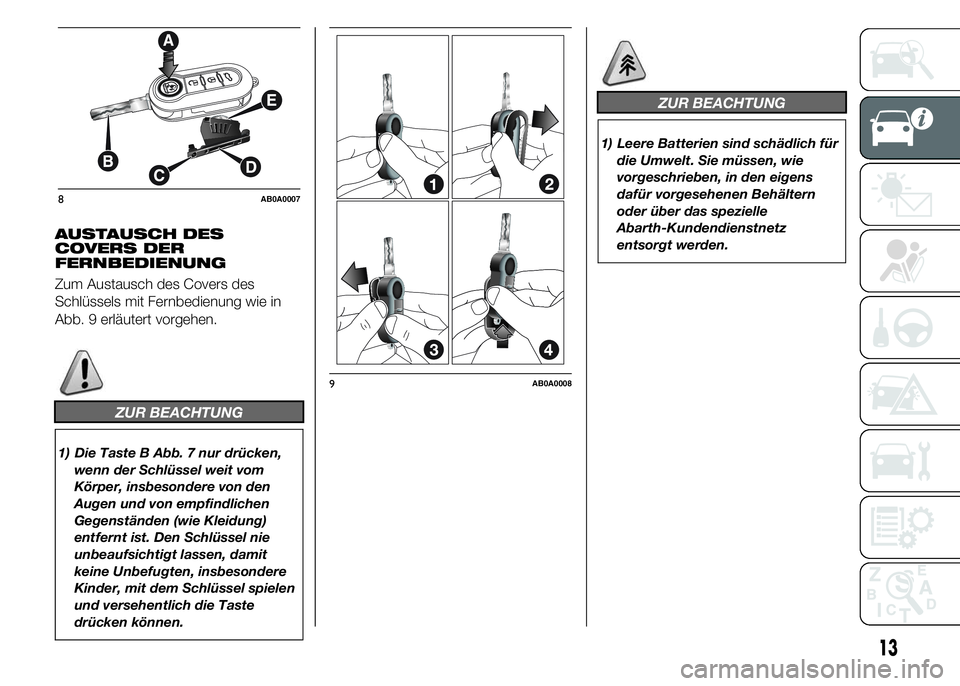

AUSTAUSCH DES
COVERS DER
FERNBEDIENUNG
Zum Austausch des Covers des
Schlüssels mit Fernbedienung wie in
Abb. 9 erläutert vorgehen.
ZUR BEACHTUNG
1) Die Taste B Abb. 7 nur drücken,
wenn der Schlüssel weit vom
Körper, insbesondere von den
Augen und von empfindlichen
Gegenständen (wie Kleidung)
entfernt ist. Den Schlüssel nie
unbeaufsichtigt lassen, damit
keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen
und versehentlich die Taste
drücken können.
ZUR BEACHTUNG
1) Leere Batterien sind schädlich für
die Umwelt. Sie müssen, wie
vorgeschrieben, in den eigens
dafür vorgesehenen Behältern
oder über das spezielle
Abarth-Kundendienstnetz
entsorgt werden.
8AB0A0007
9AB0A0008
13

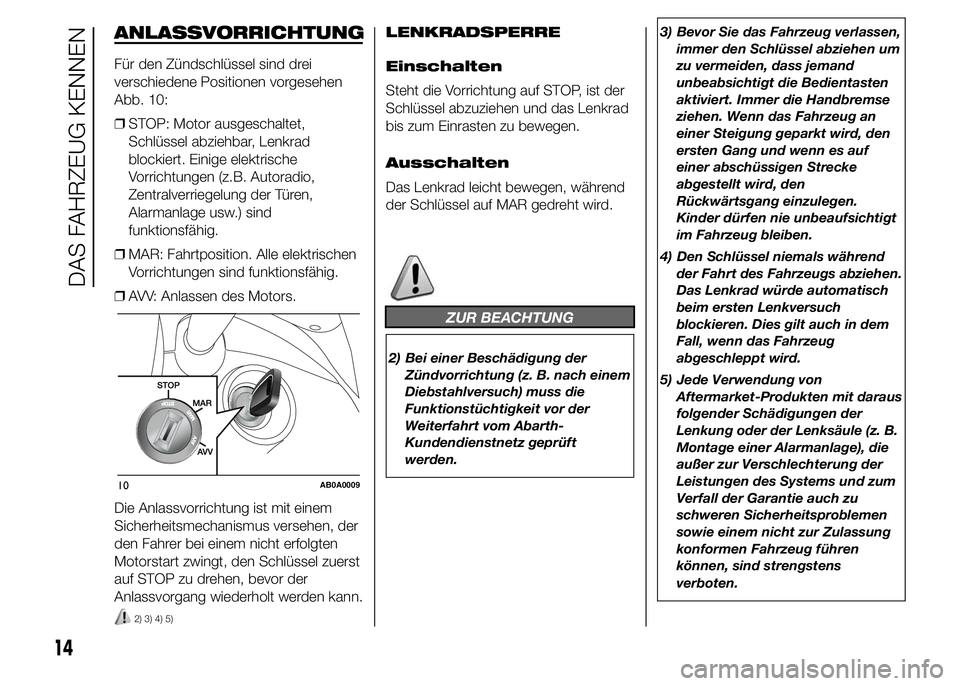

ANLASSVORRICHTUNG
Für den Zündschlüssel sind drei
verschiedene Positionen vorgesehen
Abb. 10:
❒STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad
blockiert. Einige elektrische
Vorrichtungen (z.B. Autoradio,
Zentralverriegelung der Türen,
Alarmanlage usw.) sind
funktionsfähig.
❒MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
❒AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.
2) 3) 4) 5)
LENKRADSPERRE
Einschalten
Steht die Vorrichtung auf STOP, ist der
Schlüssel abzuziehen und das Lenkrad
bis zum Einrasten zu bewegen.
Ausschalten
Das Lenkrad leicht bewegen, während
der Schlüssel auf MAR gedreht wird.
ZUR BEACHTUNG
2) Bei einer Beschädigung der
Zündvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der
Weiterfahrt vom Abarth-
Kundendienstnetz geprüft
werden.3) Bevor Sie das Fahrzeug verlassen,
immer den Schlüssel abziehen um
zu vermeiden, dass jemand
unbeabsichtigt die Bedientasten
aktiviert. Immer die Handbremse
ziehen. Wenn das Fahrzeug an
einer Steigung geparkt wird, den
ersten Gang und wenn es auf
einer abschüssigen Strecke
abgestellt wird, den
Rückwärtsgang einzulegen.
Kinder dürfen nie unbeaufsichtigt
im Fahrzeug bleiben.
4) Den Schlüssel niemals während
der Fahrt des Fahrzeugs abziehen.
Das Lenkrad würde automatisch
beim ersten Lenkversuch
blockieren. Dies gilt auch in dem
Fall, wenn das Fahrzeug
abgeschleppt wird.
5) Jede Verwendung von
Aftermarket-Produkten mit daraus
folgender Schädigungen der
Lenkung oder der Lenksäule (z. B.
Montage einer Alarmanlage), die
außer zur Verschlechterung der
Leistungen des Systems und zum
Verfall der Garantie auch zu
schweren Sicherheitsproblemen
sowie einem nicht zur Zulassung
konformen Fahrzeug führen
können, sind strengstens
verboten.
10AB0A0009
14

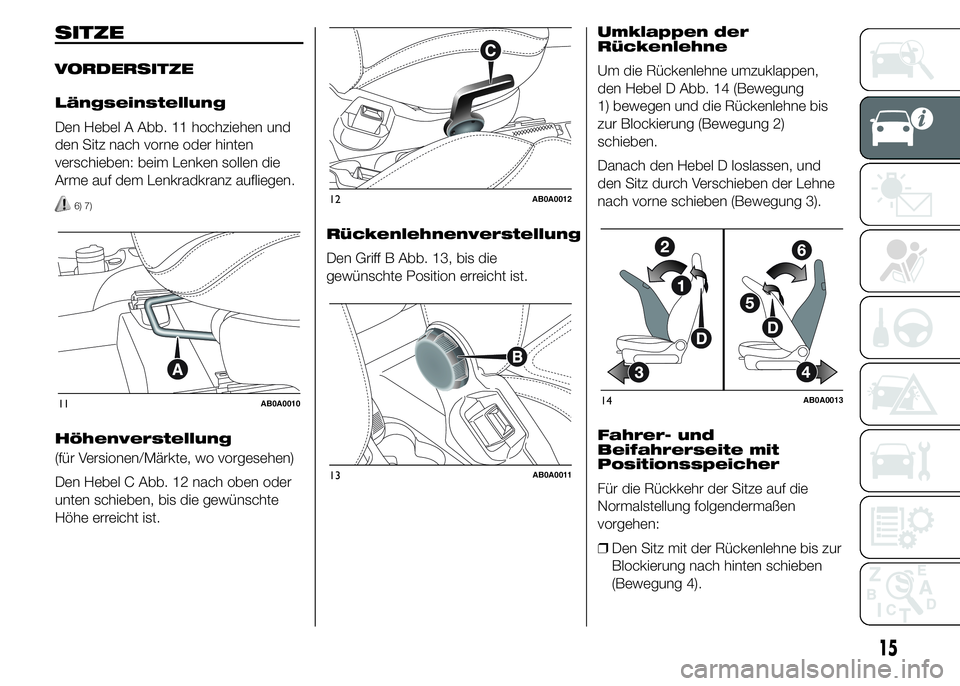

DAS FAHRZEUG KENNEN

SITZE
VORDERSITZE
Längseinstellung
Den Hebel A Abb. 11 hochziehen und
den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
6) 7)
Höhenverstellung
(für Versionen/Märkte, wo vorgesehen)
Den Hebel C Abb. 12 nach oben oder
unten schieben, bis die gewünschte
Höhe erreicht ist.Rückenlehnenverstellung
Den Griff B Abb. 13, bis die
gewünschte Position erreicht ist.Umklappen der
Rückenlehne
Um die Rückenlehne umzuklappen,
den Hebel D Abb. 14 (Bewegung
1) bewegen und die Rückenlehne bis
zur Blockierung (Bewegung 2)
schieben.
Danach den Hebel D loslassen, und
den Sitz durch Verschieben der Lehne
nach vorne schieben (Bewegung 3).
Fahrer- und
Beifahrerseite mit
Positionsspeicher
Für die Rückkehr der Sitze auf die
Normalstellung folgendermaßen
vorgehen:
❒Den Sitz mit der Rückenlehne bis zur
Blockierung nach hinten schieben
(Bewegung 4).
11AB0A0010
12AB0A0012
13AB0A0011
14AB0A0013
15

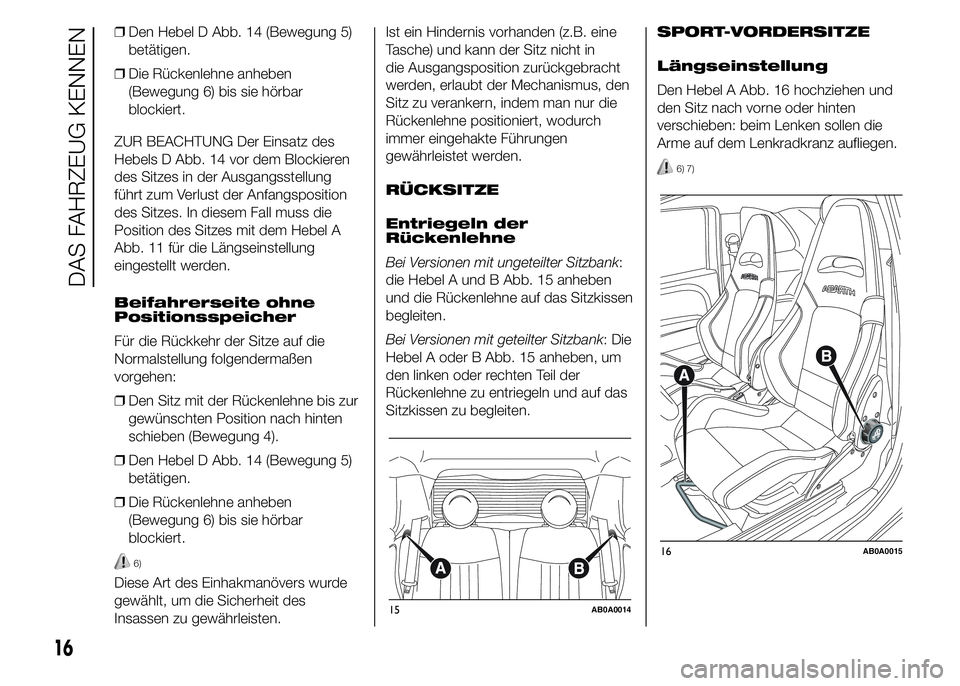

❒Den Hebel D Abb. 14 (Bewegung 5)
betätigen.
❒Die Rückenlehne anheben
(Bewegung 6) bis sie hörbar
blockiert.
ZUR BEACHTUNG Der Einsatz des
Hebels D Abb. 14 vor dem Blockieren
des Sitzes in der Ausgangsstellung
führt zum Verlust der Anfangsposition
des Sitzes. In diesem Fall muss die
Position des Sitzes mit dem Hebel A
Abb. 11 für die Längseinstellung
eingestellt werden.
Beifahrerseite ohne
Positionsspeicher
Für die Rückkehr der Sitze auf die
Normalstellung folgendermaßen
vorgehen:
❒Den Sitz mit der Rückenlehne bis zur
gewünschten Position nach hinten
schieben (Bewegung 4).
❒Den Hebel D Abb. 14 (Bewegung 5)
betätigen.
❒Die Rückenlehne anheben
(Bewegung 6) bis sie hörbar
blockiert.
6)
Diese Art des Einhakmanövers wurde
gewählt, um die Sicherheit des
Insassen zu gewährleisten.Ist ein Hindernis vorhanden (z.B. eine
Tasche) und kann der Sitz nicht in
die Ausgangsposition zurückgebracht
werden, erlaubt der Mechanismus, den
Sitz zu verankern, indem man nur die
Rückenlehne positioniert, wodurch
immer eingehakte Führungen
gewährleistet werden.
RÜCKSITZE
Entriegeln der
Rückenlehne
Bei Versionen mit ungeteilter Sitzbank:
die Hebel A und B Abb. 15 anheben
und die Rückenlehne auf das Sitzkissen
begleiten.
Bei Versionen mit geteilter Sitzbank: Die
Hebel A oder B Abb. 15 anheben, um
den linken oder rechten Teil der
Rückenlehne zu entriegeln und auf das
Sitzkissen zu begleiten.SPORT-VORDERSITZE
Längseinstellung
Den Hebel A Abb. 16 hochziehen und
den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
6) 7)
15AB0A0014
16AB0A0015
16
DAS FAHRZEUG KENNEN
