Abarth 500 2017 Instructieboek (in Dutch)

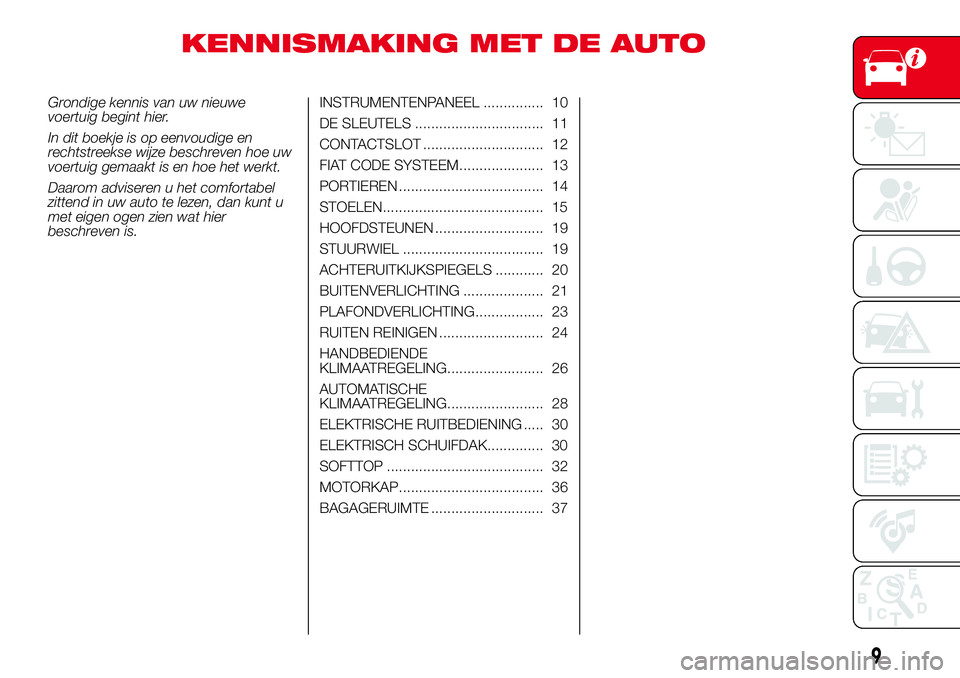

KENNISMAKING MET DE AUTO
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren u het comfortabel
zittend in uw auto te lezen, dan kunt u
met eigen ogen zien wat hier
beschreven is.INSTRUMENTENPANEEL ............... 10
DE SLEUTELS ................................ 11
CONTACTSLOT .............................. 12
FIAT CODE SYSTEEM..................... 13
PORTIEREN .................................... 14
STOELEN........................................ 15
HOOFDSTEUNEN ........................... 19
STUURWIEL ................................... 19
ACHTERUITKIJKSPIEGELS ............ 20
BUITENVERLICHTING .................... 21
PLAFONDVERLICHTING................. 23
RUITEN REINIGEN .......................... 24
HANDBEDIENDE
KLIMAATREGELING........................ 26
AUTOMATISCHE
KLIMAATREGELING........................ 28
ELEKTRISCHE RUITBEDIENING ..... 30
ELEKTRISCH SCHUIFDAK.............. 30
SOFTTOP ....................................... 32
MOTORKAP.................................... 36
BAGAGERUIMTE ............................ 37
9

INSTRUMENTENPANEEL
1. Verstelbare luchtroosters 2. Vaste uitstroomopeningen 3. Linkerhendel: richtingaanwijzers, dimlicht, grootlicht, rijbaanwisselfunctie Lane Change
4. Turbodrukmeter, "SPORT"-aanduiding 5. Instrumentenpaneel 6. Rechterhendel: ruitensproeier/-wisser, achterruitsproeier/-wisser
7. MultimediasysteemUconnect™8. “SPORT”-modus, alarmknipperlichten, mistlampen/mistachterlichten 9. Frontairbag passagierszijde
10. Dashboardkastje 11. Knoppen klimaatregelsysteem 12. Elektrische ruitbediening 13. Opbergvak 14. Transmissie 15. Frontairbag
bestuurderszijde 16. StuurwielbedieningenUconnect™-systeem
1AB0A0363C
10
KENNISMAKING MET DE AUTO

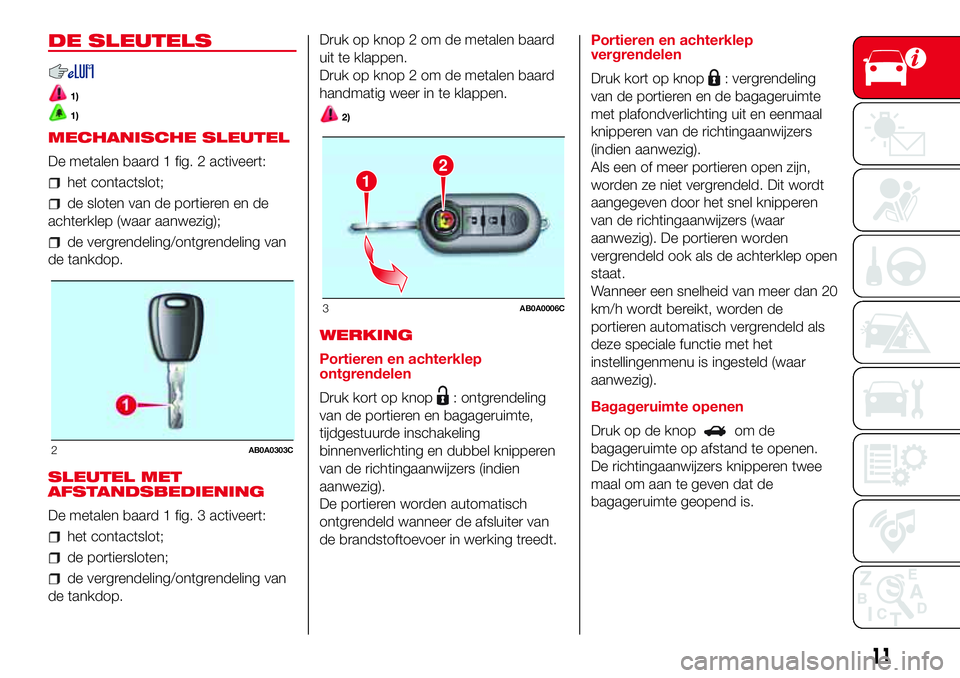

DE SLEUTELS
1)
1)
MECHANISCHE SLEUTEL
De metalen baard 1 fig. 2 activeert:
het contactslot;
de sloten van de portieren en de
achterklep (waar aanwezig);
de vergrendeling/ontgrendeling van
de tankdop.
SLEUTEL MET
AFSTANDSBEDIENING
De metalen baard 1 fig. 3 activeert:
het contactslot;
de portiersloten;
de vergrendeling/ontgrendeling van
de tankdop.Druk op knop 2 om de metalen baard
uit te klappen.
Druk op knop 2 om de metalen baard
handmatig weer in te klappen.
2)
WERKING
Portieren en achterklep
ontgrendelen
Druk kort op knop
: ontgrendeling
van de portieren en bagageruimte,
tijdgestuurde inschakeling
binnenverlichting en dubbel knipperen
van de richtingaanwijzers (indien
aanwezig).
De portieren worden automatisch
ontgrendeld wanneer de afsluiter van
de brandstoftoevoer in werking treedt.Portieren en achterklep
vergrendelen
Druk kort op knop
: vergrendeling
van de portieren en de bagageruimte
met plafondverlichting uit en eenmaal
knipperen van de richtingaanwijzers
(indien aanwezig).
Als een of meer portieren open zijn,
worden ze niet vergrendeld. Dit wordt
aangegeven door het snel knipperen
van de richtingaanwijzers (waar
aanwezig). De portieren worden
vergrendeld ook als de achterklep open
staat.
Wanneer een snelheid van meer dan 20
km/h wordt bereikt, worden de
portieren automatisch vergrendeld als
deze speciale functie met het
instellingenmenu is ingesteld (waar
aanwezig).
Bagageruimte openen
Druk op de knop
om de
bagageruimte op afstand te openen.
De richtingaanwijzers knipperen twee
maal om aan te geven dat de
bagageruimte geopend is.
2AB0A0303C
12
3AB0A0006C
11

EXTRA
AFSTANDSBEDIENINGEN
AANVRAGEN
Het systeem kan maximaal 8 sleutels
met ingebouwde afstandsbediening
herkennen. Als een nieuwe
afstandsbediening nodig mocht zijn,
neem dan contact op met het Abarth
Servicenetwerk en neem de CODE-
card (waar aanwezig), een
identiteitsbewijs en de
eigendomspapieren van de auto mee.
BELANGRIJK
1)De elektronische onderdelen in de
sleutels kunnen beschadigen als de sleutel
aan sterke schokken wordt blootgesteld.
Om een correcte werking van de
inwendige elektronische componenten te
garanderen, mag de sleutel nooit aan
direct zonlicht blootgesteld worden.
2)Druk knop 2 fig. 3alleen in wanneer de
sleutel ver genoeg van het lichaam (vooral
de ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kleding)
is verwijderd. Laat de sleutel nooit
onbewaakt achter om te voorkomen dat
iemand (bijvoorbeeld een kind) per ongeluk
op de knop drukt.
BELANGRIJK
1)Gebruikte batterijen kunnen schadelijk
zijn voor het milieu als ze niet op de juiste
wijze als afval verwerkt worden. Ze moeten
overeenkomstig de wet in speciale bakken
gedeponeerd worden. Ze kunnen ook
ingeleverd worden bij het Abarth
Servicenetwerk dat voor hun verwerking
zal zorgen.
CONTACTSLOT
WERKING
De sleutel kan op drie standen worden
gedraaid fig. 4:
STOP: motor uit, sleutel kan
verwijderd worden; stuurkolom is
vergrendeld. Sommige elektrische
apparaten (bijv.Uconnect™, centrale
portiervergrendeling, alarm enz.)
kunnen blijven werken;
MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
AVV: motor starten.
Het contactslot is voorzien van een
beveiliging: als de motor bij de eerste
poging niet aanslaat, moet de sleutel
teruggedraaid worden naar de stand
STOP om opnieuw te kunnen starten.
3) 4) 5) 6)
4AB0A0302C
12
KENNISMAKING MET DE AUTO

STUURSLOT
Inschakelen
Wanneer de sleutel op STOP staat, de
sleutel verwijderen en het stuurwiel
verdraaien tot het vergrendelt.
Uitschakelen
Draai het stuur enigszins terwijl de
contactsleutel in de stand MAR wordt
gedraaid
BELANGRIJK
3)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), dan moet dit
gecontroleerd worden bij het Abarth
Servicenetwerk voordat er verder gereden
wordt.
4)Verwijder altijd de sleutel uit het
contactslot als de auto wordt verlaten, om
onbedoeld gebruik van de
bedieningselementen te voorkomen.
Vergeet niet de handrem aan te trekken.
Als het voertuig hellingopwaarts
geparkeerd wordt, schakel dan de eerste
versnelling in, als het voertuig
hellingafwaarts staat, schakel dan de
achteruitversnelling in. Laat kinderen nooit
zonder toezicht in de auto achter.
5)Verwijder de sleutel nooit terwijl de auto
rijdt. Het stuurwiel zal automatisch
vergrendeld worden zodra eraan gedraaid
wordt. Dit geldt ook voor auto's die
gesleept worden.6)Demontage-/montagewerkzaamheden,
waarvoor wijzigingen in de stuurinrichting of
de stuurkolom vereist zijn (bijv. bij montage
van een diefstalbeveiliging) zijn ten
strengste verboden. Zulke werkzaamheden
kunnen de prestaties van het systeem, de
garantie en de veiligheid in gevaar brengen
waardoor de auto niet meer aan de
typegoedkeuring voldoet.
FIAT CODE SYSTEEM
Het Fiat Code-systeem verhindert
ongeautoriseerd gebruik van het
voertuig, door het starten van de motor
onmogelijk te maken.
WERKING
Elke keer dat de motor wordt gestart
door de sleutel naar de stand MAR
te draaien, stuurt de regeleenheid van
het Fiat CODE systeem een
herkenningscode naar de
motorregeleenheid (PCM) om de
startblokkering uit te schakelen.
Deze code wordt alleen verzonden als
de regeleenheid van het Fiat CODE-
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt
het Fiat CODE-systeem de functies van
de motorregeleenheid uit.
ONREGELMATIGE
WERKING
Als de code tijdens het starten niet
correct wordt herkend, verschijnt het
pictogram
op het
instrumentenpaneel.
13

Draai in dit geval de sleutel naar STOP
en vervolgens naar MAR; als de motor
geblokkeerd blijft, probeer dan
nogmaals met een van de andere
geleverde sleutels. Neem contact op
met het Abarth Servicenetwerk als
de motor nog steeds niet gestart kan
worden.
BELANGRIJK Elke sleutel heeft een
specifieke code die in de regeleenheid
van het systeem moet worden
opgeslagen. Neem contact op met het
Abarth Servicenetwerk om nieuwe
sleutels (maximaal 8) te laten opslaan.
Als het symbool
verschijnt, samen
met een speciaal bericht, betekent
dit dat het systeem een zelfdiagnose
uitvoert (bijv. bij een spanningsval). Als
het symbool
blijft branden, neem
dan contact op met het Abarth
Servicenetwerk.
PORTIEREN
7)
1)
CENTRALE
PORTIERVERGRENDELING
Portieren ontgrendelen van buitenaf
Druk op de knop
van de
afstandsbediening of draai de metalen
baard (in de sleutel) naar stand A fig.
5 in het slot van het bestuurdersportier.
Als de sleutel wordt gedraaid, worden
de portieren en de achterklep
tegelijkertijd ontgrendeld.
De portieren vergrendelen van
buitenaf
Druk bij gesloten portieren op de knop
van de afstandsbediening of steek en
draai de metalen baard (in de sleutel)
naar stand B fig. 5 in het slot van het
bestuurdersportier.BELANGRIJK De centrale
portiervergrendeling wordt niet
ingeschakeld als een portier niet
volledig gesloten is of als het systeem
een storing vertoont. Na 10/11 snel
achtereenvolgende pogingen schakelt
het systeem ongeveer 30 seconden uit.
Portieren ontgrendelen van
binnenuit
Om van binnenuit te ontgrendelen
(portier- en achterklepsloten): trek aan
hendel 1 fig. 6 (stand A).
Portieren vergrendelen van
binnenuit
Om de portieren en de achterklep van
binnenuit te vergrendelen: duw hendel
1 fig. 6 richting het portierpaneel (stand
B).
Met het bedienen van de handgreep
van bestuurders- of passagiersportier
worden zowel de portieren als de
achterklep vergrendeld.
BA
5AB0A0041C
AB
1
6AB0A0304C
14
KENNISMAKING MET DE AUTO

De juiste stand van de hendels bij
vergrendelde portieren wordt
aangegeven door een rood symbool op
de hendels.
BELANGRIJK
7)Controleer, voordat er een portier
geopend wordt, of dit op een veilige
manier kan gebeuren. Open de portieren
uitsluitend bij stilstaand voertuig.
BELANGRIJK
1)Verzeker u ervan de sleutel mee te
nemen nadat een portier of de achterklep
is vergrendeld, om te voorkomen dat de
sleutel zelf in het voertuig wordt
opgesloten. Als de sleutel binnen is
opgesloten, kan hij alleen teruggekregen
worden met de bijgeleverde tweede
sleutel.
STOELEN
VOORSTOELEN
Verstellen in lengterichting
Trek hendel 1 fig. 7 omhoog en schuif
de stoel naar voren of naar achteren: in
de rijstand moeten de armen op de
rand van het stuurwiel rusten.
8) 9) 10)
2)
Hoogteregeling
(waar aanwezig)
Verplaats hendel 3 fig. 8 naar boven of
naar beneden tot de gewenste hoogte
is bereikt.
Verstelling rugleuning
Draai aan knop 2 fig. 9 tot de gewenste
stand is bereikt.Rugleuning kantelen3)
Om de rugleuning neer te klappen,
hendel 4 fig. 10 gebruiken (beweging A)
en de rugleuning naar voren klappen
tot hij vergrendeld wordt (beweging B).
Laat hendel 4 los en schuif de stoel,
door op de rugleuning te duwen, naar
voren (beweging C).
1
7AB0A0010C
3
8AB0A0012C
9AB0A0011C
15

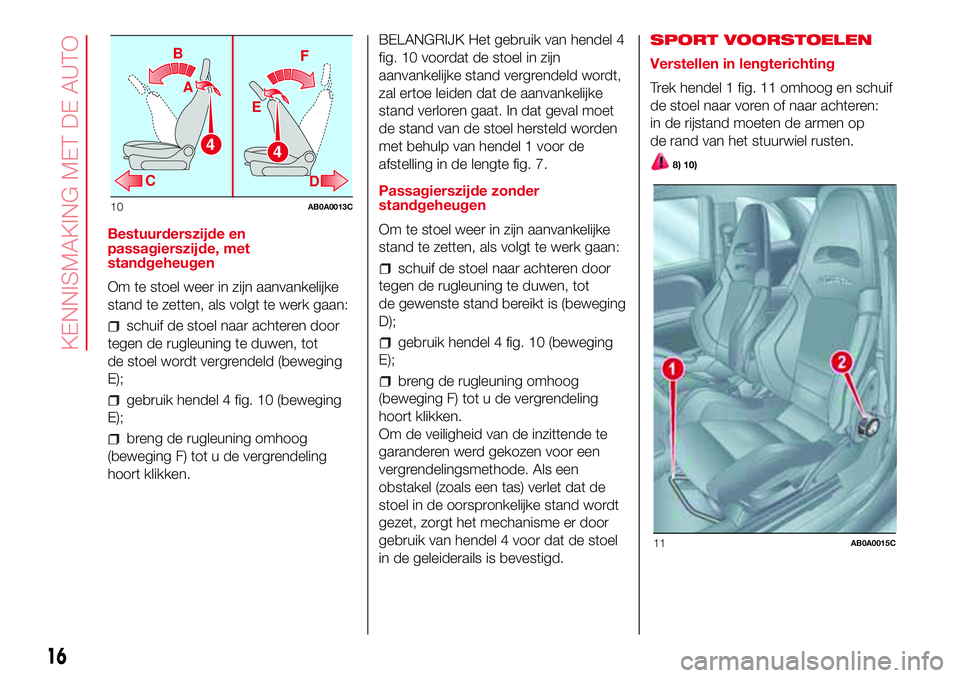

Bestuurderszijde en
passagierszijde, met
standgeheugen
Om te stoel weer in zijn aanvankelijke
stand te zetten, als volgt te werk gaan:
schuif de stoel naar achteren door
tegen de rugleuning te duwen, tot
de stoel wordt vergrendeld (beweging
E);
gebruik hendel 4 fig. 10 (beweging
E);
breng de rugleuning omhoog
(beweging F) tot u de vergrendeling
hoort klikken.BELANGRIJK Het gebruik van hendel 4
fig. 10 voordat de stoel in zijn
aanvankelijke stand vergrendeld wordt,
zal ertoe leiden dat de aanvankelijke
stand verloren gaat. In dat geval moet
de stand van de stoel hersteld worden
met behulp van hendel 1 voor de
afstelling in de lengte fig. 7.
Passagierszijde zonder
standgeheugen
Om te stoel weer in zijn aanvankelijke
stand te zetten, als volgt te werk gaan:
schuif de stoel naar achteren door
tegen de rugleuning te duwen, tot
de gewenste stand bereikt is (beweging
D);
gebruik hendel 4 fig. 10 (beweging
E);
breng de rugleuning omhoog
(beweging F) tot u de vergrendeling
hoort klikken.
Om de veiligheid van de inzittende te
garanderen werd gekozen voor een
vergrendelingsmethode. Als een
obstakel (zoals een tas) verlet dat de
stoel in de oorspronkelijke stand wordt
gezet, zorgt het mechanisme er door
gebruik van hendel 4 voor dat de stoel
in de geleiderails is bevestigd.SPORT VOORSTOELEN
Verstellen in lengterichting
Trek hendel 1 fig. 11 omhoog en schuif
de stoel naar voren of naar achteren:
in de rijstand moeten de armen op
de rand van het stuurwiel rusten.
8) 10)
44
A B
C
D EF
10AB0A0013C
11AB0A0015C
16
KENNISMAKING MET DE AUTO

Verstelling rugleuning
Draai aan knop 2 fig. 11 tot de
gewenste stand is bereikt.
Rugleuning kantelen
3)
Om de rugleuning neer te klappen,
hendel 3 fig. 12 (op de rugleuning) naar
boven trekken; vervolgens loslaten
en, terwijl tegen de rugleuning geduwd
wordt, de stoel naar voren schuiven.ACHTERBANK
Bagageruimte uitbreiden
11)Met een deelbare achterbank kan de
bagageruimte gedeeltelijk fig. 13 of
maximaal fig. 14 worden vergroot.Gedeeltelijke vergroting (50/50)
(waar aanwezig)
Ga als volgt te werk:verwijder de achterste hoofdsteunen
(waar aanwezig);
verwijder de hoedenplank door hem
los te maken van de twee pennen
aan de zijkant en hem uit te trekken;
controleer of de veiligheidsgordel
volledig is uitgetrokken en niet is
verdraaid;
bedien hendel 1 of 2 fig. 15 om
resp. het linkerdeel of het rechterdeel
van de rugleuning los te maken en
in het kussen te geleiden.
BELANGRIJK Om de rugleuning weer
in zijn juiste stand te brengen, is het aan
te bevelen vanaf de buitenzijde van de
auto via de portieren te werk te gaan.
3
12AB0A0016C
13AB0A0049C
14AB0A0050C
12
15AB0A0014C
17

Maximale vergroting
Door het volledig naar voren klappen
van de achterbank verkrijgt u de
maximale laadruimte.
Ga als volgt te werk:
verwijder de achterste hoofdsteunen
(waar aanwezig)
verwijder de hoedenplank door hem
los te maken van de twee pennen
aan de zijkant en hem uit te trekken;
controleer of de veiligheidsgordels
volledig zijn uitgetrokken en niet zijn
verdraaid;
gebruik de hendels 1 en 2 fig. 15 om
de rugleuningen los te maken en neer
te klappen tot op het zitkussen.
Achterbank terugklappen
Til de rugleuningen op en druk de ze
naar achteren zodat beide
vergrendelingen hoorbaar vastklikken.
Controleer of de veiligheidsgordels
zodanig geplaatst zijn dat ze klaar voor
gebruik zijn en zorg dat het zitkussen
zich in de stand bevindt waarin het
normaal wordt gebruikt.
BELANGRIJK Om de rugleuning weer
in zijn juiste stand te brengen, is het aan
te bevelen vanaf de buitenzijde van de
auto via de portieren te werk te gaan.BELANGRIJK Wanneer de rugleuning in
de normale stand wordt teruggezet,
moet men controleren of hij juist wordt
geplaatst en hoorbaar vastklikt. Zorg
dat de rugleuning aan beide zijden
goed is vergrendeld om te voorkomen
dat deze bij bruusk remmen naar voren
kan klappen en zo de passagiers kan
verwonden.
BELANGRIJK
8)Voer de aanpassingen alleen uit
wanneer de auto stilstaat.
9)Als er een zijairbag is geïnstalleerd, is het
gevaarlijk stoelhoezen te gebruiken die
niet geleverd zijn door Lineaccessori
Abarth.
10)Controleer na het loslaten van de
hendel of de stoel goed geblokkeerd is
door te proberen hem naar voren en naar
achteren te schuiven. Als de stoel niet
geblokkeerd is, kan hij plotseling
verschuiven met mogelijk controleverlies
over de auto tot gevolg.
11)Zorg ervoor dat de rugleuningen aan
beide zijden goed zijn vergrendeld om
te voorkomen dat deze bij bruusk remmen
naar voren kunnen klappen en zo eventueel
de passagiers kunnen verwonden.
BELANGRIJK
2)De bekleding van uw voertuig is
ontworpen om bestand te zijn tegen
slijtage bij normaal gebruik van het
voertuig. Er moeten wel enkele
voorzorgsmaatregelen getroffen worden.
Vermijd excessief schuren tegen
kledingaccessoires zoals metalen gespen
en klittenband die, als ze veel druk
uitoefenen in een klein gebied, zouden
kunnen afbreken, met beschadiging van de
bekleding als gevolg.
3)Verwijder voordat de rugleuning wordt
ingeklapt alle voorwerpen die op de zitting
liggen.
18
KENNISMAKING MET DE AUTO
