Abarth 500 2017 Instrukcja obsługi (in Polish)

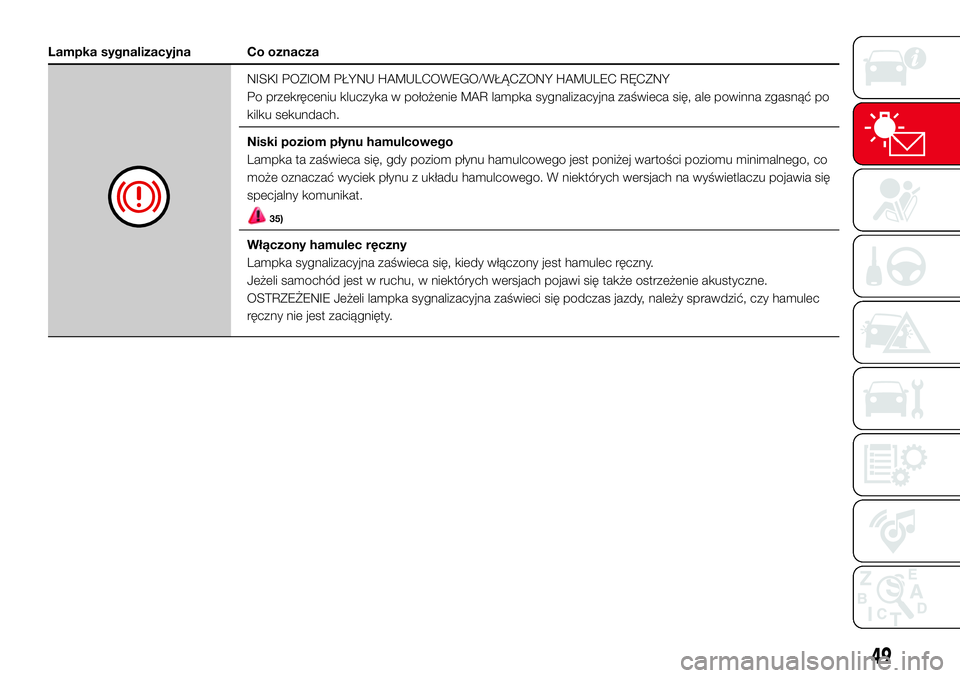

Lampka sygnalizacyjna Co oznacza
NISKI POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY HAMULEC RĘCZNY
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu hamulcowego jest poniżej wartości poziomu minimalnego, co
może oznaczać wyciek płynu z układu hamulcowego. W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.
35)
Włączony hamulec ręczny
Lampka sygnalizacyjna zaświeca się, kiedy włączony jest hamulec ręczny.
Jeżeli samochód jest w ruchu, w niektórych wersjach pojawi się także ostrzeżenie akustyczne.
OSTRZEŻENIE Jeżeli lampka sygnalizacyjna zaświeci się podczas jazdy, należy sprawdzić, czy hamulec
ręczny nie jest zaciągnięty.
49

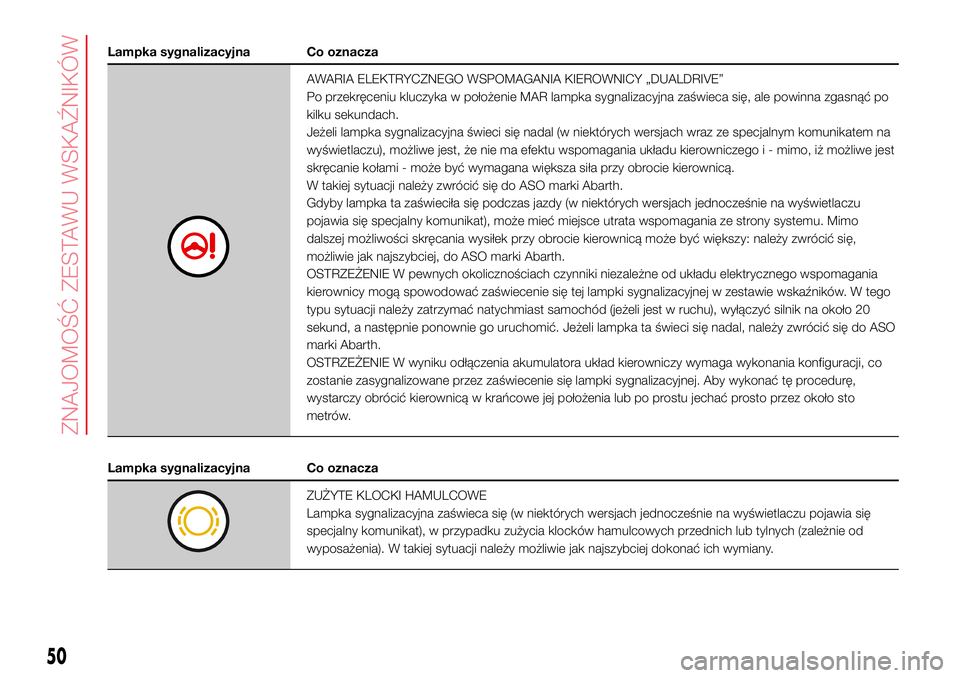

Lampka sygnalizacyjna Co oznacza
AWARIA ELEKTRYCZNEGO WSPOMAGANIA KIEROWNICY „DUALDRIVE”
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Jeżeli lampka sygnalizacyjna świeci się nadal (w niektórych wersjach wraz ze specjalnym komunikatem na
wyświetlaczu), możliwe jest, że nie ma efektu wspomagania układu kierowniczego i - mimo, iż możliwe jest
skręcanie kołami - może być wymagana większa siła przy obrocie kierownicą.
W takiej sytuacji należy zwrócić się do ASO marki Abarth.
Gdyby lampka ta zaświeciła się podczas jazdy (w niektórych wersjach jednocześnie na wyświetlaczu
pojawia się specjalny komunikat), może mieć miejsce utrata wspomagania ze strony systemu. Mimo
dalszej możliwości skręcania wysiłek przy obrocie kierownicą może być większy: należy zwrócić się,
możliwie jak najszybciej, do ASO marki Abarth.
OSTRZEŻENIE W pewnych okolicznościach czynniki niezależne od układu elektrycznego wspomagania
kierownicy mogą spowodować zaświecenie się tej lampki sygnalizacyjnej w zestawie wskaźników. W tego
typu sytuacji należy zatrzymać natychmiast samochód (jeżeli jest w ruchu), wyłączyć silnik na około 20
sekund, a następnie ponownie go uruchomić. Jeżeli lampka ta świeci się nadal, należy zwrócić się do ASO
marki Abarth.
OSTRZEŻENIE W wyniku odłączenia akumulatora układ kierowniczy wymaga wykonania konfiguracji, co
zostanie zasygnalizowane przez zaświecenie się lampki sygnalizacyjnej. Aby wykonać tę procedurę,
wystarczy obrócić kierownicą w krańcowe jej położenia lub po prostu jechać prosto przez około sto
metrów.
Lampka sygnalizacyjna Co oznacza
ZUŻYTE KLOCKI HAMULCOWE
Lampka sygnalizacyjna zaświeca się (w niektórych wersjach jednocześnie na wyświetlaczu pojawia się
specjalny komunikat), w przypadku zużycia klocków hamulcowych przednich lub tylnych (zależnie od
wyposażenia). W takiej sytuacji należy możliwie jak najszybciej dokonać ich wymiany.
50
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

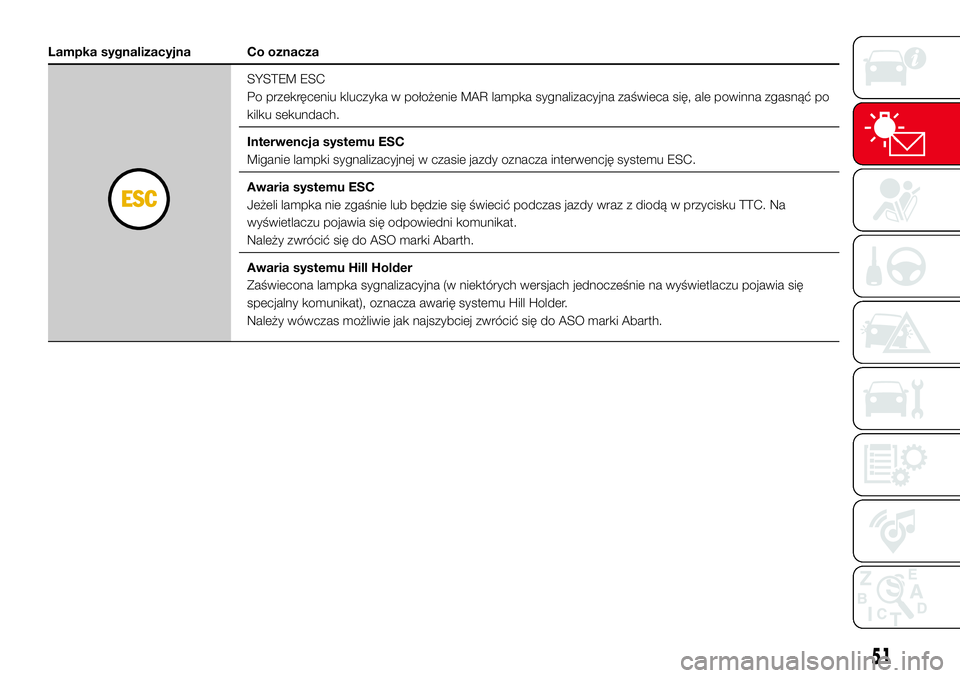

Lampka sygnalizacyjna Co oznacza
SYSTEM ESC
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Interwencja systemu ESC
Miganie lampki sygnalizacyjnej w czasie jazdy oznacza interwencję systemu ESC.
Awaria systemu ESC
Jeżeli lampka nie zgaśnie lub będzie się świecić podczas jazdy wraz z diodą w przycisku TTC. Na
wyświetlaczu pojawia się odpowiedni komunikat.
Należy zwrócić się do ASO marki Abarth.
Awaria systemu Hill Holder
Zaświecona lampka sygnalizacyjna (w niektórych wersjach jednocześnie na wyświetlaczu pojawia się
specjalny komunikat), oznacza awarię systemu Hill Holder.
Należy wówczas możliwie jak najszybciej zwrócić się do ASO marki Abarth.
51

Lampka sygnalizacyjna Co oznacza

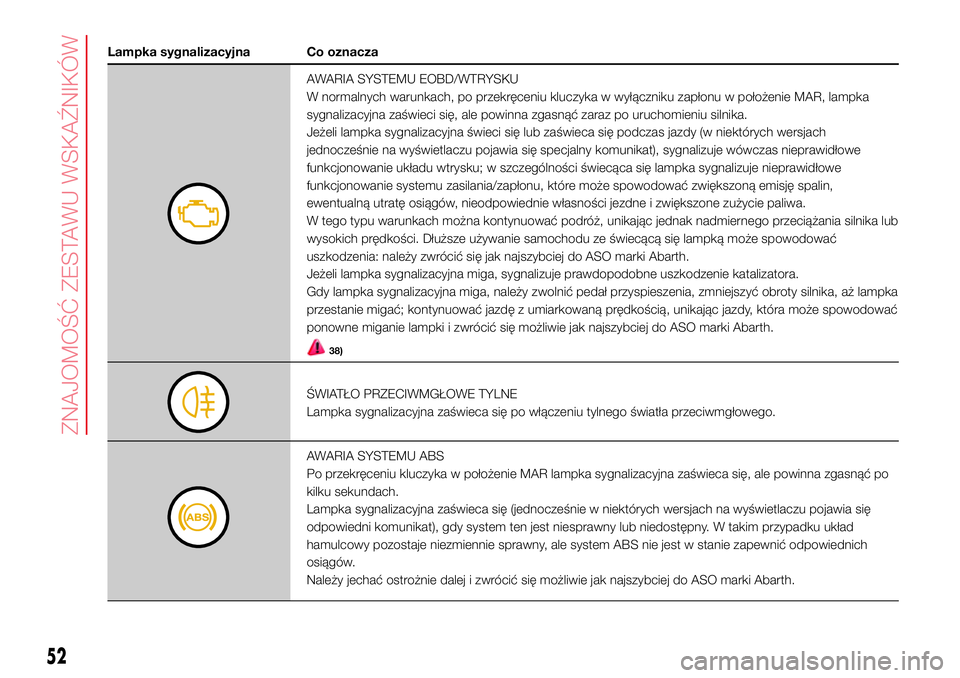

AWARIA SYSTEMU EOBD/WTRYSKU
W normalnych warunkach, po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR, lampka
sygnalizacyjna zaświeci się, ale powinna zgasnąć zaraz po uruchomieniu silnika.
Jeżeli lampka sygnalizacyjna świeci się lub zaświeca się podczas jazdy (w niektórych wersjach
jednocześnie na wyświetlaczu pojawia się specjalny komunikat), sygnalizuje wówczas nieprawidłowe
funkcjonowanie układu wtrysku; w szczególności świecąca się lampka sygnalizuje nieprawidłowe
funkcjonowanie systemu zasilania/zapłonu, które może spowodować zwiększoną emisję spalin,
ewentualną utratę osiągów, nieodpowiednie własności jezdne i zwiększone zużycie paliwa.
W tego typu warunkach można kontynuować podróż, unikając jednak nadmiernego przeciążania silnika lub
wysokich prędkości. Dłuższe używanie samochodu ze świecącą się lampką może spowodować
uszkodzenia: należy zwrócić się jak najszybciej do ASO marki Abarth.
Jeżeli lampka sygnalizacyjna miga, sygnalizuje prawdopodobne uszkodzenie katalizatora.
Gdy lampka sygnalizacyjna miga, należy zwolnić pedał przyspieszenia, zmniejszyć obroty silnika, aż lampka
przestanie migać; kontynuować jazdę z umiarkowaną prędkością, unikając jazdy, która może spowodować
ponowne miganie lampki i zwrócić się możliwie jak najszybciej do ASO marki Abarth.
38)
ŚWIATŁO PRZECIWMGŁOWE TYLNE
Lampka sygnalizacyjna zaświeca się po włączeniu tylnego światła przeciwmgłowego.
AWARIA SYSTEMU ABS
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Lampka sygnalizacyjna zaświeca się (jednocześnie w niektórych wersjach na wyświetlaczu pojawia się
odpowiedni komunikat), gdy system ten jest niesprawny lub niedostępny. W takim przypadku układ
hamulcowy pozostaje niezmiennie sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich
osiągów.
Należy jechać ostrożnie dalej i zwrócić się możliwie jak najszybciej do ASO marki Abarth.
52
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

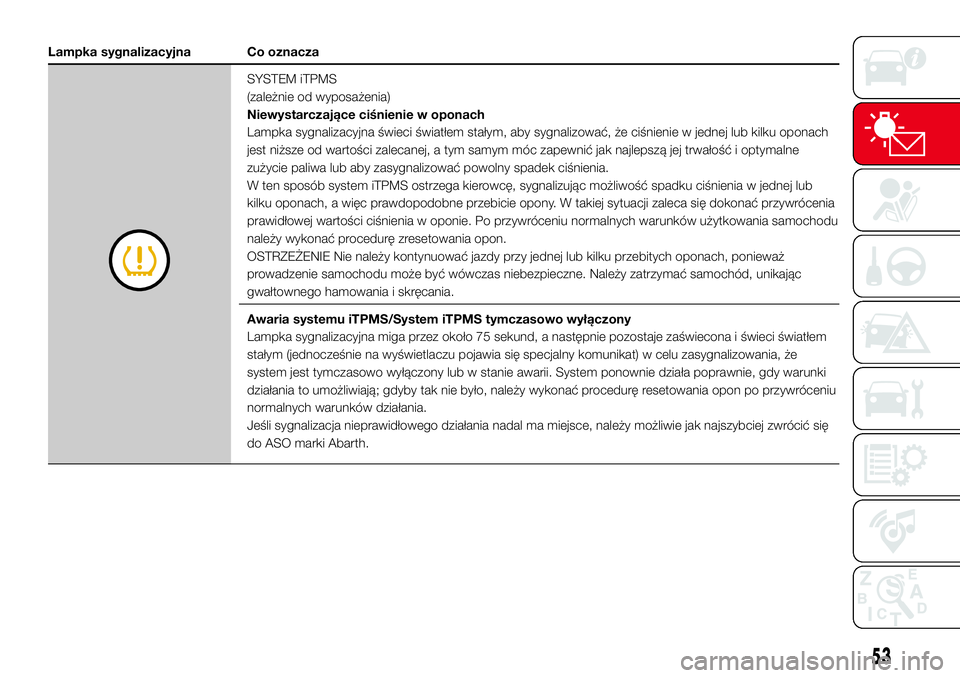

Lampka sygnalizacyjna Co oznacza
SYSTEM iTPMS
(zależnie od wyposażenia)
Niewystarczające ciśnienie w oponach
Lampka sygnalizacyjna świeci światłem stałym, aby sygnalizować, że ciśnienie w jednej lub kilku oponach
jest niższe od wartości zalecanej, a tym samym móc zapewnić jak najlepszą jej trwałość i optymalne
zużycie paliwa lub aby zasygnalizować powolny spadek ciśnienia.
W ten sposób system iTPMS ostrzega kierowcę, sygnalizując możliwość spadku ciśnienia w jednej lub
kilku oponach, a więc prawdopodobne przebicie opony. W takiej sytuacji zaleca się dokonać przywrócenia
prawidłowej wartości ciśnienia w oponie. Po przywróceniu normalnych warunków użytkowania samochodu
należy wykonać procedurę zresetowania opon.
OSTRZEŻENIE Nie należy kontynuować jazdy przy jednej lub kilku przebitych oponach, ponieważ
prowadzenie samochodu może być wówczas niebezpieczne. Należy zatrzymać samochód, unikając
gwałtownego hamowania i skręcania.
Awaria systemu iTPMS/System iTPMS tymczasowo wyłączony
Lampka sygnalizacyjna miga przez około 75 sekund, a następnie pozostaje zaświecona i świeci światłem
stałym (jednocześnie na wyświetlaczu pojawia się specjalny komunikat) w celu zasygnalizowania, że
system jest tymczasowo wyłączony lub w stanie awarii. System ponownie działa poprawnie, gdy warunki
działania to umożliwiają; gdyby tak nie było, należy wykonać procedurę resetowania opon po przywróceniu
normalnych warunków działania.
Jeśli sygnalizacja nieprawidłowego działania nadal ma miejsce, należy możliwie jak najszybciej zwrócić się
do ASO marki Abarth.
53

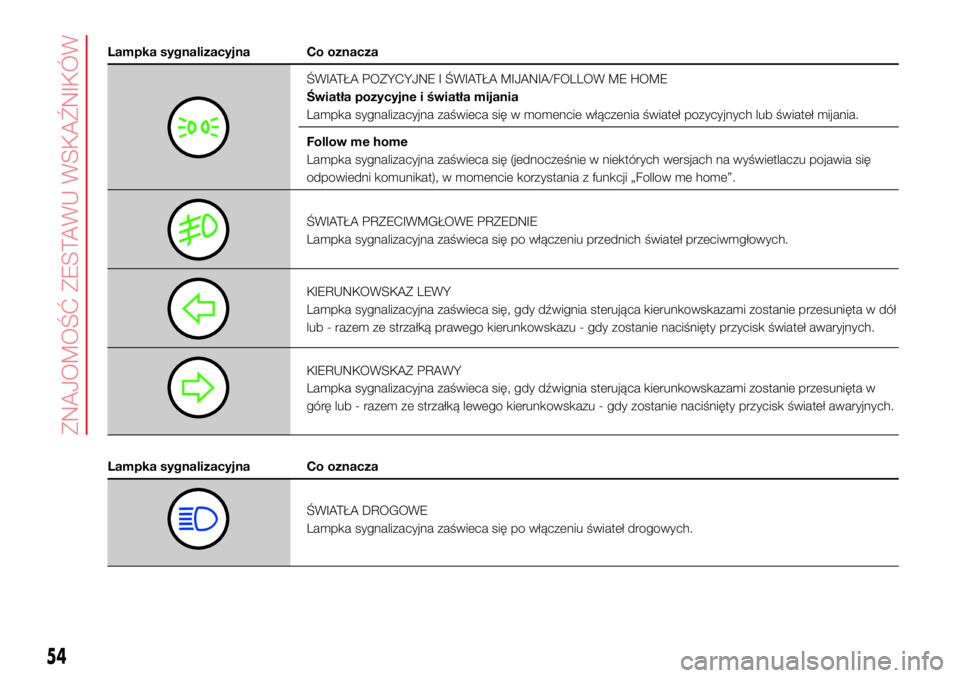

Lampka sygnalizacyjna Co oznacza
ŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA/FOLLOW ME HOME
Światła pozycyjne i światła mijania
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł pozycyjnych lub świateł mijania.
Follow me home
Lampka sygnalizacyjna zaświeca się (jednocześnie w niektórych wersjach na wyświetlaczu pojawia się
odpowiedni komunikat), w momencie korzystania z funkcji „Follow me home”.
ŚWIATŁA PRZECIWMGŁOWE PRZEDNIE
Lampka sygnalizacyjna zaświeca się po włączeniu przednich świateł przeciwmgłowych.
KIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeca się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w dół
lub - razem ze strzałką prawego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
KIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeca się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w
górę lub - razem ze strzałką lewego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
Lampka sygnalizacyjna Co oznacza
ŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu świateł drogowych.
54
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

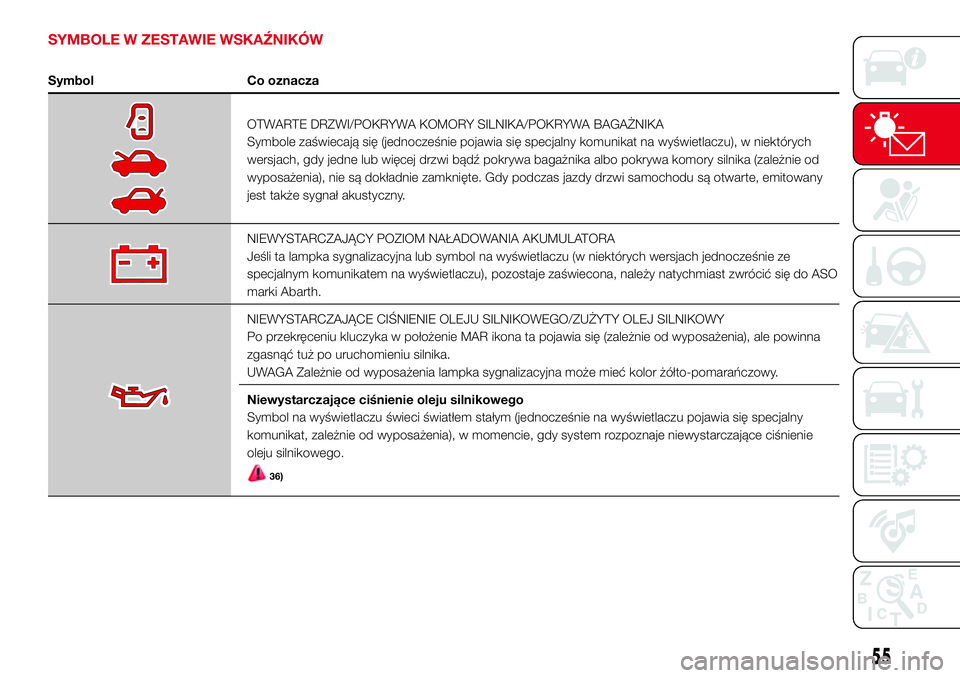

SYMBOLE W ZESTAWIE WSKAŹNIKÓW
Symbol Co oznacza
OTWARTE DRZWI/POKRYWA KOMORY SILNIKA/POKRYWA BAGAŻNIKA
Symbole zaświecają się (jednocześnie pojawia się specjalny komunikat na wyświetlaczu), w niektórych
wersjach, gdy jedne lub więcej drzwi bądź pokrywa bagażnika albo pokrywa komory silnika (zależnie od
wyposażenia), nie są dokładnie zamknięte. Gdy podczas jazdy drzwi samochodu są otwarte, emitowany
jest także sygnał akustyczny.
NIEWYSTARCZAJĄCY POZIOM NAŁADOWANIA AKUMULATORA
Jeśli ta lampka sygnalizacyjna lub symbol na wyświetlaczu (w niektórych wersjach jednocześnie ze
specjalnym komunikatem na wyświetlaczu), pozostaje zaświecona, należy natychmiast zwrócić się do ASO
marki Abarth.
NIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO/ZUŻYTY OLEJ SILNIKOWY
Po przekręceniu kluczyka w położenie MAR ikona ta pojawia się (zależnie od wyposażenia), ale powinna
zgasnąć tuż po uruchomieniu silnika.
UWAGA Zależnie od wyposażenia lampka sygnalizacyjna może mieć kolor żółto-pomarańczowy.
Niewystarczające ciśnienie oleju silnikowego
Symbol na wyświetlaczu świeci światłem stałym (jednocześnie na wyświetlaczu pojawia się specjalny
komunikat, zależnie od wyposażenia), w momencie, gdy system rozpoznaje niewystarczające ciśnienie
oleju silnikowego.
36)
55

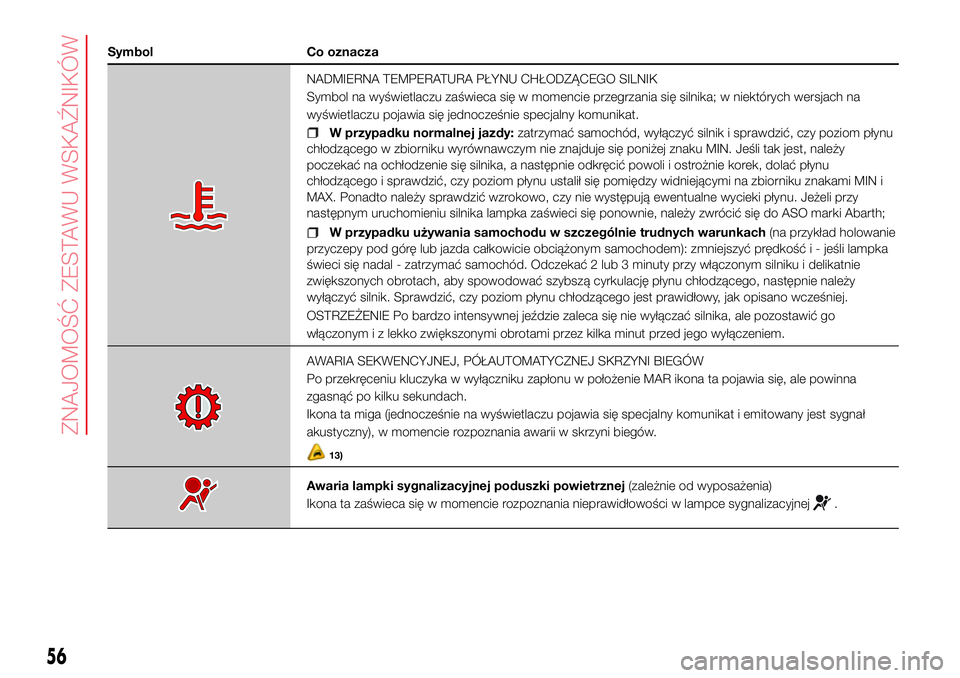

Symbol Co oznacza
NADMIERNA TEMPERATURA PŁYNU CHŁODZĄCEGO SILNIK
Symbol na wyświetlaczu zaświeca się w momencie przegrzania się silnika; w niektórych wersjach na
wyświetlaczu pojawia się jednocześnie specjalny komunikat.
W przypadku normalnej jazdy:zatrzymać samochód, wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku wyrównawczym nie znajduje się poniżej znaku MIN. Jeśli tak jest, należy
poczekać na ochłodzenie się silnika, a następnie odkręcić powoli i ostrożnie korek, dolać płynu
chłodzącego i sprawdzić, czy poziom płynu ustalił się pomiędzy widniejącymi na zbiorniku znakami MIN i
MAX. Ponadto należy sprawdzić wzrokowo, czy nie występują ewentualne wycieki płynu. Jeżeli przy
następnym uruchomieniu silnika lampka zaświeci się ponownie, należy zwrócić się do ASO marki Abarth;
W przypadku używania samochodu w szczególnie trudnych warunkach(na przykład holowanie
przyczepy pod górę lub jazda całkowicie obciążonym samochodem): zmniejszyć prędkość i - jeśli lampka
świeci się nadal - zatrzymać samochód. Odczekać 2 lub 3 minuty przy włączonym silniku i delikatnie
zwiększonych obrotach, aby spowodować szybszą cyrkulację płynu chłodzącego, następnie należy
wyłączyć silnik. Sprawdzić, czy poziom płynu chłodzącego jest prawidłowy, jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca się nie wyłączać silnika, ale pozostawić go
włączonym i z lekko zwiększonymi obrotami przez kilka minut przed jego wyłączeniem.
AWARIA SEKWENCYJNEJ, PÓŁAUTOMATYCZNEJ SKRZYNI BIEGÓW
Po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR ikona ta pojawia się, ale powinna
zgasnąć po kilku sekundach.
Ikona ta miga (jednocześnie na wyświetlaczu pojawia się specjalny komunikat i emitowany jest sygnał
akustyczny), w momencie rozpoznania awarii w skrzyni biegów.
13)
Awaria lampki sygnalizacyjnej poduszki powietrznej(zależnie od wyposażenia)
Ikona ta zaświeca się w momencie rozpoznania nieprawidłowości w lampce sygnalizacyjnej
.
56
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Symbol Co oznacza

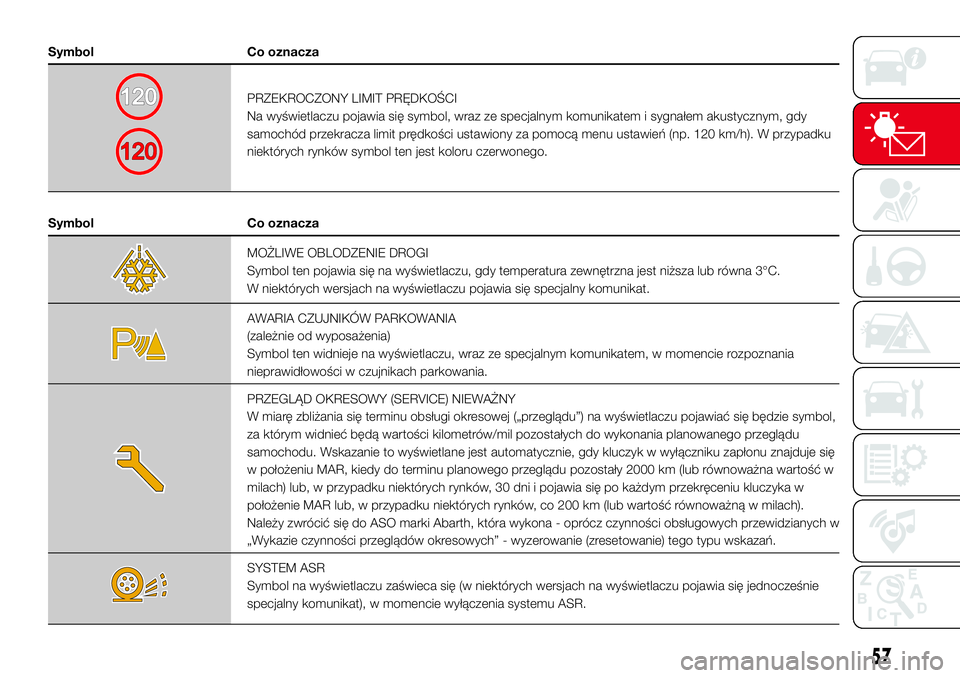

PRZEKROCZONY LIMIT PRĘDKOŚCI
Na wyświetlaczu pojawia się symbol, wraz ze specjalnym komunikatem i sygnałem akustycznym, gdy
samochód przekracza limit prędkości ustawiony za pomocą menu ustawień (np. 120 km/h). W przypadku
niektórych rynków symbol ten jest koloru czerwonego.
Symbol Co oznacza
MOŻLIWE OBLODZENIE DROGI
Symbol ten pojawia się na wyświetlaczu, gdy temperatura zewnętrzna jest niższa lub równa 3°C.
W niektórych wersjach na wyświetlaczu pojawia się specjalny komunikat.
AWARIA CZUJNIKÓW PARKOWANIA
(zależnie od wyposażenia)
Symbol ten widnieje na wyświetlaczu, wraz ze specjalnym komunikatem, w momencie rozpoznania
nieprawidłowości w czujnikach parkowania.
PRZEGLĄD OKRESOWY (SERVICE) NIEWAŻNY
W miarę zbliżania się terminu obsługi okresowej („przeglądu”) na wyświetlaczu pojawiać się będzie symbol,
za którym widnieć będą wartości kilometrów/mil pozostałych do wykonania planowanego przeglądu
samochodu. Wskazanie to wyświetlane jest automatycznie, gdy kluczyk w wyłączniku zapłonu znajduje się
w położeniu MAR, kiedy do terminu planowego przeglądu pozostały 2000 km (lub równoważna wartość w
milach) lub, w przypadku niektórych rynków, 30 dni i pojawia się po każdym przekręceniu kluczyka w
położenie MAR lub, w przypadku niektórych rynków, co 200 km (lub wartość równoważną w milach).
Należy zwrócić się do ASO marki Abarth, która wykona - oprócz czynności obsługowych przewidzianych w
„Wykazie czynności przeglądów okresowych” - wyzerowanie (zresetowanie) tego typu wskazań.
SYSTEM ASR
Symbol na wyświetlaczu zaświeca się (w niektórych wersjach na wyświetlaczu pojawia się jednocześnie
specjalny komunikat), w momencie wyłączenia systemu ASR.
57

Symbol Co oznacza

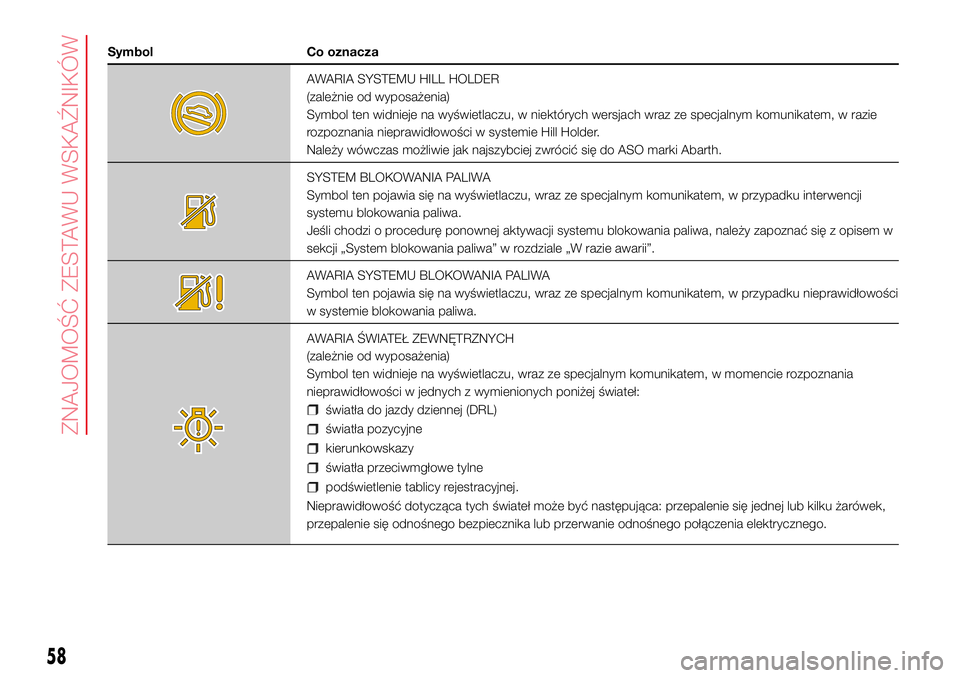

AWARIA SYSTEMU HILL HOLDER
(zależnie od wyposażenia)
Symbol ten widnieje na wyświetlaczu, w niektórych wersjach wraz ze specjalnym komunikatem, w razie
rozpoznania nieprawidłowości w systemie Hill Holder.
Należy wówczas możliwie jak najszybciej zwrócić się do ASO marki Abarth.
SYSTEM BLOKOWANIA PALIWA
Symbol ten pojawia się na wyświetlaczu, wraz ze specjalnym komunikatem, w przypadku interwencji
systemu blokowania paliwa.
Jeśli chodzi o procedurę ponownej aktywacji systemu blokowania paliwa, należy zapoznać się z opisem w
sekcji „System blokowania paliwa” w rozdziale „W razie awarii”.
AWARIA SYSTEMU BLOKOWANIA PALIWA
Symbol ten pojawia się na wyświetlaczu, wraz ze specjalnym komunikatem, w przypadku nieprawidłowości
w systemie blokowania paliwa.
AWARIA ŚWIATEŁ ZEWNĘTRZNYCH
(zależnie od wyposażenia)
Symbol ten widnieje na wyświetlaczu, wraz ze specjalnym komunikatem, w momencie rozpoznania
nieprawidłowości w jednych z wymienionych poniżej świateł:
światła do jazdy dziennej (DRL)
światła pozycyjne
kierunkowskazy
światła przeciwmgłowe tylne
podświetlenie tablicy rejestracyjnej.
Nieprawidłowość dotycząca tych świateł może być następująca: przepalenie się jednej lub kilku żarówek,
przepalenie się odnośnego bezpiecznika lub przerwanie odnośnego połączenia elektrycznego.
58
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
