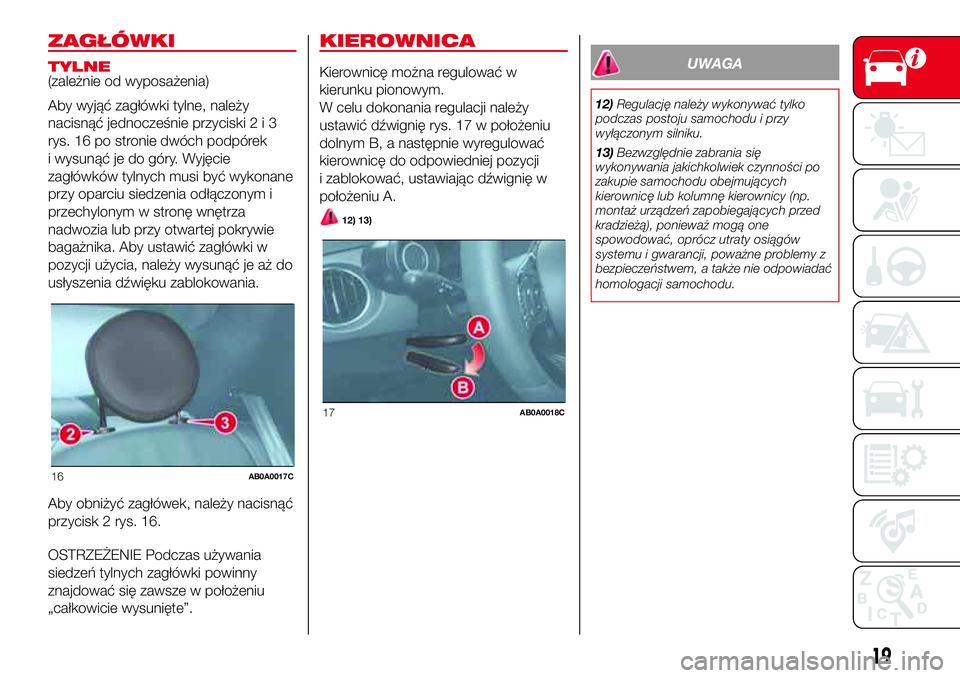

ZAGŁÓWKI
TYLNE
(zależnie od wyposażenia)
Aby wyjąć zagłówki tylne, należy
nacisnąć jednocześnie przyciski2i3
rys. 16 po stronie dwóch podpórek
i wysunąć je do góry. Wyjęcie
zagłówków tylnych musi być wykonane
przy oparciu siedzenia odłączonym i
przechylonym w stronę wnętrza
nadwozia lub przy otwartej pokrywie
bagażnika. Aby ustawić zagłówki w
pozycji użycia, należy wysunąć je aż do
usłyszenia dźwięku zablokowania.
Aby obniżyć zagłówek, należy nacisnąć
przycisk 2 rys. 16.
OSTRZEŻENIE Podczas używania
siedzeń tylnych zagłówki powinny
znajdować się zawsze w położeniu
„całkowicie wysunięte”.
KIEROWNICA
Kierownicę można regulować w
kierunku pionowym.
W celu dokonania regulacji należy
ustawić dźwignię rys. 17 w położeniu
dolnym B, a następnie wyregulować
kierownicę do odpowiedniej pozycji
i zablokować, ustawiając dźwignię w
położeniu A.
12) 13)
UWAGA
12)Regulację należy wykonywać tylko
podczas postoju samochodu i przy
wyłączonym silniku.
13)Bezwzględnie zabrania się
wykonywania jakichkolwiek czynności po
zakupie samochodu obejmujących
kierownicę lub kolumnę kierownicy (np.
montaż urządzeń zapobiegających przed
kradzieżą), ponieważ mogą one
spowodować, oprócz utraty osiągów
systemu i gwarancji, poważne problemy z
bezpieczeństwem, a także nie odpowiadać
homologacji samochodu.
16AB0A0017C
17AB0A0018C
19

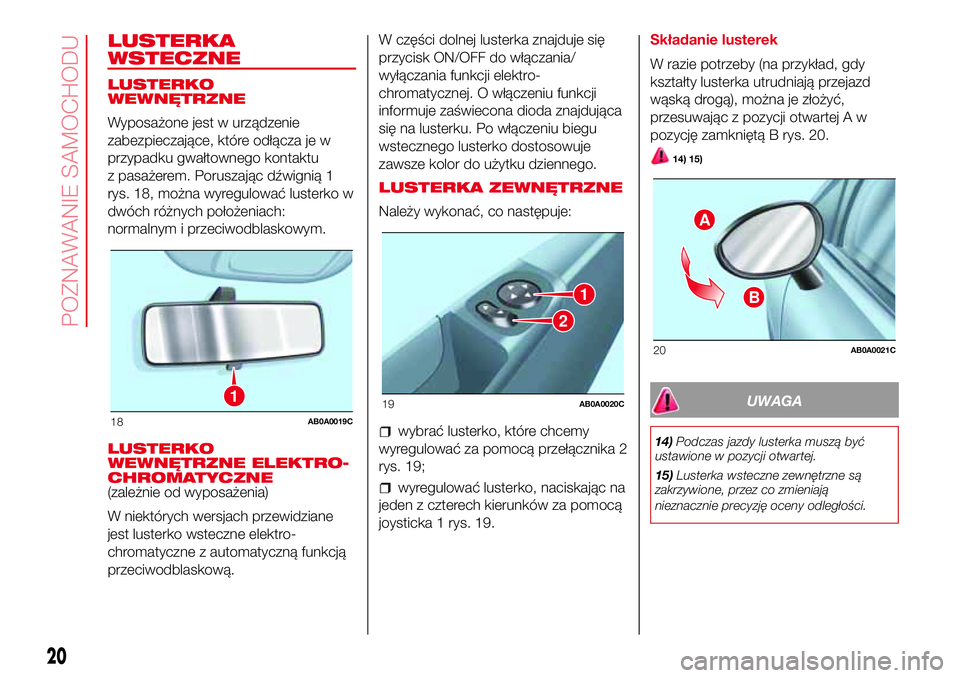

LUSTERKA
WSTECZNE
LUSTERKO
WEWNĘTRZNE
Wyposażone jest w urządzenie
zabezpieczające, które odłącza je w
przypadku gwałtownego kontaktu
z pasażerem. Poruszając dźwignią 1
rys. 18, można wyregulować lusterko w
dwóch różnych położeniach:
normalnym i przeciwodblaskowym.
LUSTERKO
WEWNĘTRZNE ELEKTRO-
CHROMATYCZNE
(zależnie od wyposażenia)
W niektórych wersjach przewidziane
jest lusterko wsteczne elektro-
chromatyczne z automatyczną funkcją
przeciwodblaskową.W części dolnej lusterka znajduje się
przycisk ON/OFF do włączania/
wyłączania funkcji elektro-
chromatycznej. O włączeniu funkcji
informuje zaświecona dioda znajdująca
się na lusterku. Po włączeniu biegu
wstecznego lusterko dostosowuje
zawsze kolor do użytku dziennego.
LUSTERKA ZEWNĘTRZNE
Należy wykonać, co następuje:
wybrać lusterko, które chcemy
wyregulować za pomocą przełącznika 2
rys. 19;
wyregulować lusterko, naciskając na
jeden z czterech kierunków za pomocą
joysticka 1 rys. 19.Składanie lusterek
W razie potrzeby (na przykład, gdy
kształty lusterka utrudniają przejazd
wąską drogą), można je złożyć,
przesuwając z pozycji otwartej A w
pozycję zamkniętą B rys. 20.
14) 15)
UWAGA
14)Podczas jazdy lusterka muszą być
ustawione w pozycji otwartej.
15)Lusterka wsteczne zewnętrzne są
zakrzywione, przez co zmieniają
nieznacznie precyzję oceny odległości.
1
18AB0A0019C
1
2
19AB0A0020C
A
B
20AB0A0021C
20
POZNAWANIE SAMOCHODU

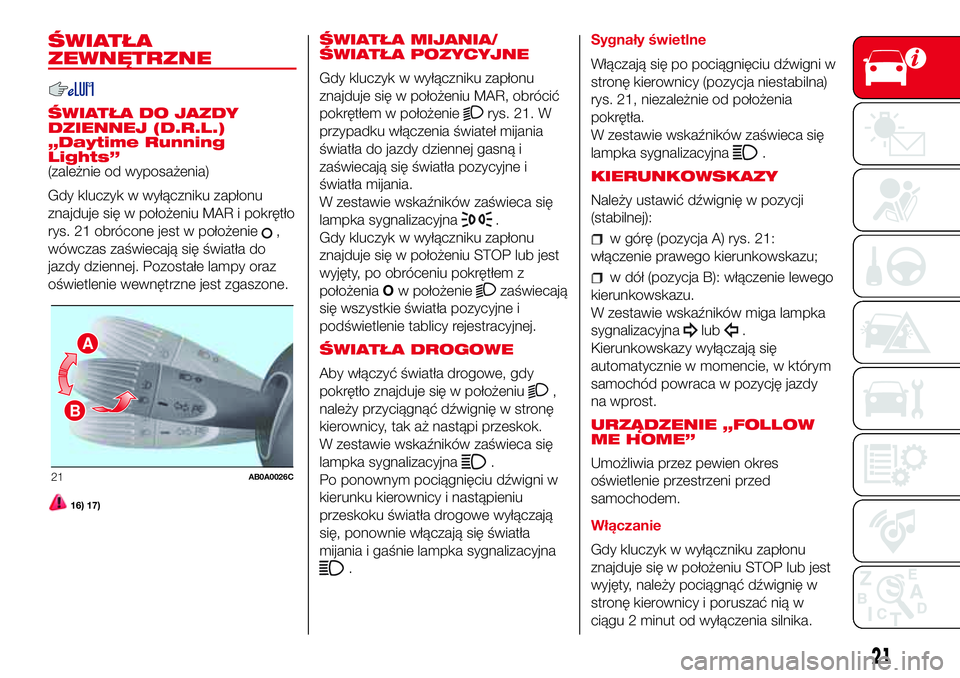

ŚWIATŁA
ZEWNĘTRZNE
ŚWIATŁA DO JAZDY
DZIENNEJ (D.R.L.)
„Daytime Running
Lights”
(zależnie od wyposażenia)
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR i pokrętło
rys. 21 obrócone jest w położenie
,
wówczas zaświecają się światła do
jazdy dziennej. Pozostałe lampy oraz
oświetlenie wewnętrzne jest zgaszone.
16) 17)
ŚWIATŁA MIJANIA/
ŚWIATŁA POZYCYJNE
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, obrócić
pokrętłem w położenie
rys. 21. W
przypadku włączenia świateł mijania
światła do jazdy dziennej gasną i
zaświecają się światła pozycyjne i
światła mijania.
W zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, po obróceniu pokrętłem z
położeniaOw położenie
zaświecają
się wszystkie światła pozycyjne i
podświetlenie tablicy rejestracyjnej.
ŚWIATŁA DROGOWE
Aby włączyć światła drogowe, gdy
pokrętło znajduje się w położeniu
,
należy przyciągnąć dźwignię w stronę
kierownicy, tak aż nastąpi przeskok.
W zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.
Po ponownym pociągnięciu dźwigni w
kierunku kierownicy i nastąpieniu
przeskoku światła drogowe wyłączają
się, ponownie włączają się światła
mijania i gaśnie lampka sygnalizacyjna
.Sygnały świetlne
Włączają się po pociągnięciu dźwigni w
stronę kierownicy (pozycja niestabilna)
rys. 21, niezależnie od położenia
pokrętła.
W zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.
KIERUNKOWSKAZY
Należy ustawić dźwignię w pozycji
(stabilnej):
w górę (pozycja A) rys. 21:
włączenie prawego kierunkowskazu;
w dół (pozycja B): włączenie lewego
kierunkowskazu.
W zestawie wskaźników miga lampka
sygnalizacyjna
lub.
Kierunkowskazy wyłączają się
automatycznie w momencie, w którym
samochód powraca w pozycję jazdy
na wprost.
URZĄDZENIE „FOLLOW
ME HOME”
Umożliwia przez pewien okres
oświetlenie przestrzeni przed
samochodem.
Włączanie
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, należy pociągnąć dźwignię w
stronę kierownicy i poruszać nią w
ciągu 2 minut od wyłączenia silnika.A
B
21AB0A0026C
21

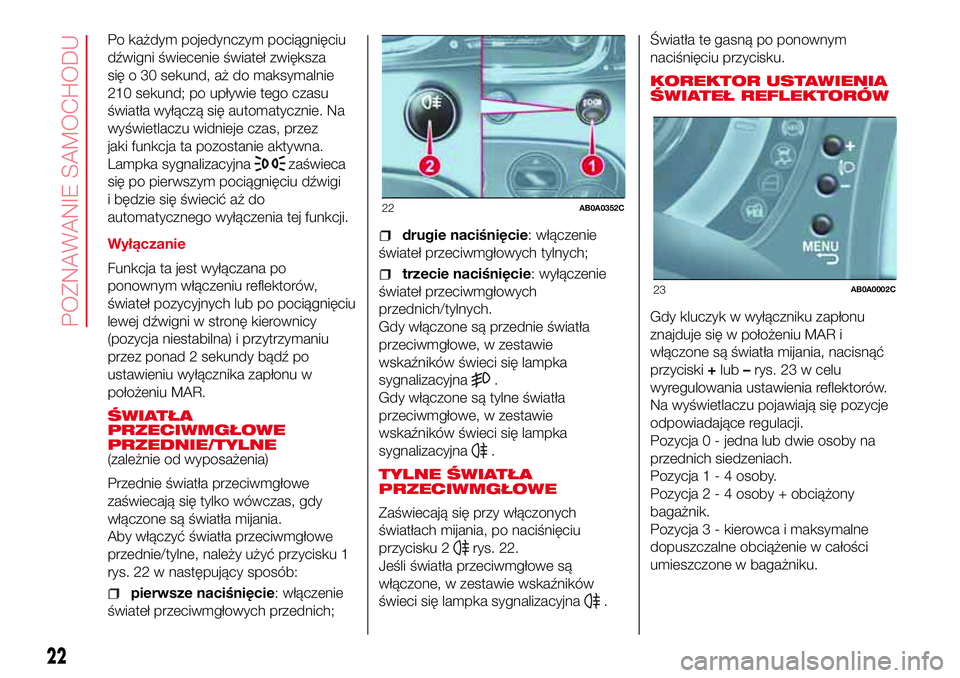

Po każdym pojedynczym pociągnięciu
dźwigni świecenie świateł zwiększa
się o 30 sekund, aż do maksymalnie
210 sekund; po upływie tego czasu
światła wyłączą się automatycznie. Na
wyświetlaczu widnieje czas, przez
jaki funkcja ta pozostanie aktywna.
Lampka sygnalizacyjna
zaświeca
się po pierwszym pociągnięciu dźwigi
i będzie się świecić aż do
automatycznego wyłączenia tej funkcji.
Wyłączanie
Funkcja ta jest wyłączana po
ponownym włączeniu reflektorów,
świateł pozycyjnych lub po pociągnięciu
lewej dźwigni w stronę kierownicy
(pozycja niestabilna) i przytrzymaniu
przez ponad 2 sekundy bądź po
ustawieniu wyłącznika zapłonu w
położeniu MAR.
ŚWIATŁA
PRZECIWMGŁOWE
PRZEDNIE/TYLNE
(zależnie od wyposażenia)
Przednie światła przeciwmgłowe
zaświecają się tylko wówczas, gdy
włączone są światła mijania.
Aby włączyć światła przeciwmgłowe
przednie/tylne, należy użyć przycisku 1
rys. 22 w następujący sposób:
pierwsze naciśnięcie: włączenie
świateł przeciwmgłowych przednich;
drugie naciśnięcie: włączenie
świateł przeciwmgłowych tylnych;
trzecie naciśnięcie: wyłączenie
świateł przeciwmgłowych
przednich/tylnych.
Gdy włączone są przednie światła
przeciwmgłowe, w zestawie
wskaźników świeci się lampka
sygnalizacyjna
.
Gdy włączone są tylne światła
przeciwmgłowe, w zestawie
wskaźników świeci się lampka
sygnalizacyjna
.
TYLNE ŚWIATŁA
PRZECIWMGŁOWE
Zaświecają się przy włączonych
światłach mijania, po naciśnięciu
przycisku 2
rys. 22.
Jeśli światła przeciwmgłowe są
włączone, w zestawie wskaźników
świeci się lampka sygnalizacyjna
.Światła te gasną po ponownym
naciśnięciu przycisku.
KOREKTOR USTAWIENIA
ŚWIATEŁ REFLEKTORÓW
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR i
włączone są światła mijania, nacisnąć
przyciski+lub–rys. 23 w celu
wyregulowania ustawienia reflektorów.
Na wyświetlaczu pojawiają się pozycje
odpowiadające regulacji.
Pozycja 0 - jedna lub dwie osoby na
przednich siedzeniach.
Pozycja1-4osoby.
Pozycja2-4osoby + obciążony
bagażnik.
Pozycja 3 - kierowca i maksymalne
dopuszczalne obciążenie w całości
umieszczone w bagażniku.
22AB0A0352C
23AB0A0002C
22
POZNAWANIE SAMOCHODU

OSTRZEŻENIE W przypadku, gdy
samochód wyposażony jest w
reflektory ksenonowe, regulacja
ustawienia reflektorów następuje
elektronicznie, w związku z czym
zablokowana jest wówczas regulacja
ręczna za pomocą przycisków+i–.
UWAGA
16)Światła do jazdy dziennej stanowią
alternatywę do świateł mijania w
miejscach, w których wymagane jest ich
stosowanie podczas jazdy w dzień;
niemniej jednak światła takie można
stosować, nawet jeśli taki przepis nie
obowiązuje.
17)Światła do jazdy dziennej nie zastępują
świateł mijania podczas jazdy w tunelu
lub w nocy. Używanie świateł do jazdy
dziennej regulowane jest kodeksem
drogowym kraju, w którym się podróżuje:
należy przestrzegać przepisów.
LAMPY SUFITOWE
PRZEDNIA LAMPA
SUFITOWA
Klosz rys. 24 może przyjmować trzy
różne położenia:
wciśnięty z prawej strony: światło
zawsze włączone;
wciśnięty z lewej strony: światło
zawsze wyłączone;
położenie środkowe (neutralne):
lampa świeci się lub gaśnie po otwarciu
lub zamknięciu drzwi.OSTRZEŻENIE Przed opuszczeniem
samochodu należy upewnić się, czy
przełącznik znajduje się w położeniu
środkowym, upewniając się
jednocześnie, czy światła są wyłączone
przy zamkniętych drzwiach. W ten
sposób uniknie się rozładowania
akumulatora.
W niektórych wersjach włączanie i
wyłączanie następuje przy otwieraniu
lub zamykaniu tylko drzwi przednich po
stronie kierowcy.
Po odblokowaniu drzwi kluczykiem z
pilotem uaktywnia się na około 10
sekund działanie ograniczone czasowo.
Po zablokowaniu drzwi kluczykiem z
pilotem lampa sufitowa gaśnie.
Czasowe działanie lampy sufitowej
(pozycja środkowa klosza)
Lampa sufitowa zaświeca się
automatycznie w następujących
przypadkach: po otwarciu jednych z
drzwi, po wyjęciu kluczyka z wyłącznika
zapłonu i po odblokowaniu drzwi.
Po 10 sekundach od zamknięcia
wszystkich drzwi i zablokowaniu drzwi
lampa sufitowa jest wyłączana. Światła
wewnętrzne gasną po 15 minutach,
aby zabezpieczyć akumulator przed
rozładowaniem.
24AB0A0282C
23

CZYSZCZENIE SZYB
Dźwignia prawa steruje działaniem
wycieraczek i spryskiwaczy szyby
przedniej.
Działanie ma miejsce tylko wówczas,
gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR.
WYCIERACZKI/
SPRYSKIWACZE SZYBY
PRZEDNIEJ
Działanie
18)
4) 5)
Dźwignia może przyjmować pięć
różnych pozycji (4 poziomy prędkości)
rys. 25:
A: wycieraczka zatrzymana.
B: funkcjonowanie przerywane.
C: funkcjonowanie ciągłe wolne.
D: funkcjonowanie ciągłe szybkie.
E: funkcjonowanie szybkie czasowe
(pozycja niestabilna).
Funkcjonowanie szybkie ograniczone
jest czasem, w jakim dźwignia
przytrzymywana jest w danej pozycji.
Po zwolnieniu dźwignia wraca do
pozycji A, zatrzymując automatycznie
wycieraczki.
Funkcja „Inteligentne spryskiwacze
szyb”
Pociągnięcie dźwigni w stronę
kierownicy (położenie niestabilne),
uruchamia spryskiwacze szyby
przedniej.

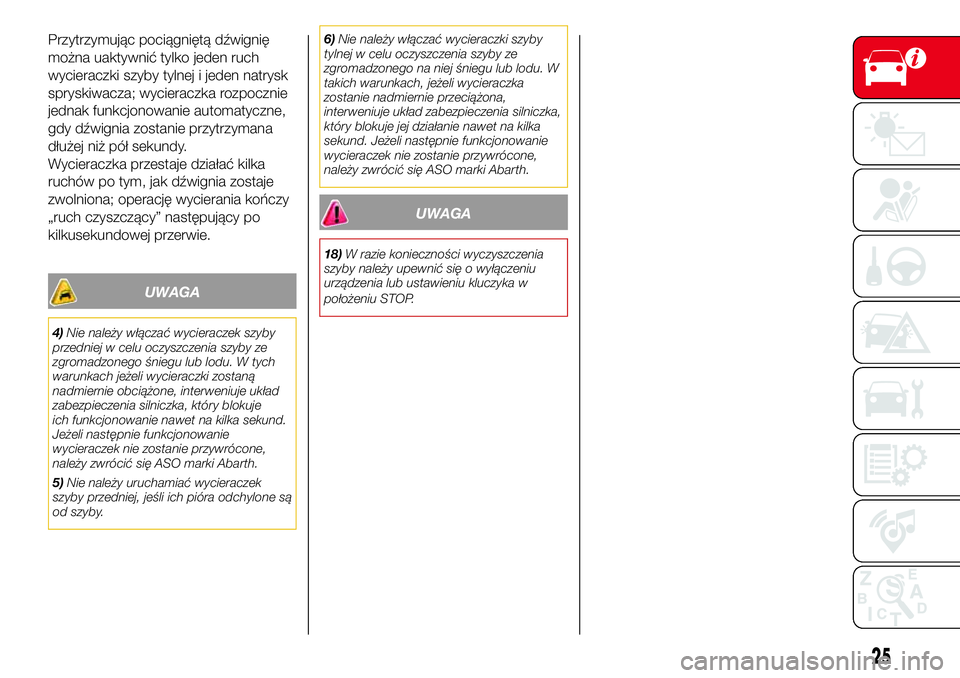

Przytrzymując pociągniętą dźwignię
można uaktywnić tylko jeden ruch
wycieraczek szyby przedniej i jeden
natrysk spryskiwaczy; wycieraczki
rozpoczną jednak automatycznie
funkcjonować, gdy dźwignia zostanie
przytrzymana dłużej niż pół sekundy.
Wycieraczka przestaje działać kilka
ruchów po tym, jak dźwignia zostaje
zwolniona; operację wycierania kończy
„ruch czyszczący” następujący po
kilkusekundowej przerwie.WYCIERACZKA/
SPRYSKIWACZ SZYBY
TYLNEJ
Działanie
6)
Działanie ma miejsce tylko wówczas,
gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR.
Obrócenie pokrętła w położenie
uruchamia wycieraczkę.
Przy aktywnych wycieraczkach szyby
przedniej, po obróceniu pokrętłem
w położenie
włącza się wycieraczka
szyby tylnej, która w tym przypadku
funkcjonuje (w różnych pozycjach)
synchronicznie z wycieraczkami szyby
przedniej, ale z częstotliwością
zmniejszoną o połowę. Przy aktywnych
wycieraczkach szyby przedniej, po
włączeniu biegu wstecznego uaktywnia
się także automatycznie wycieraczka
szyby tylnej w trybie ciągłym wolnym.
Funkcjonowanie kończy się po
wyłączeniu biegu wstecznego.
Funkcja „Inteligentne spryskiwacze
szyb”
Pociągnięcie dźwigni w stronę deski
rozdzielczej (położenie niestabilne),
uruchamia spryskiwacz szyby tylnej.
25AB0A0028C
24
POZNAWANIE SAMOCHODU

Przytrzymując pociągniętą dźwignię
można uaktywnić tylko jeden ruch
wycieraczki szyby tylnej i jeden natrysk
spryskiwacza; wycieraczka rozpocznie
jednak funkcjonowanie automatyczne,
gdy dźwignia zostanie przytrzymana
dłużej niż pół sekundy.
Wycieraczka przestaje działać kilka
ruchów po tym, jak dźwignia zostaje
zwolniona; operację wycierania kończy
„ruch czyszczący” następujący po
kilkusekundowej przerwie.
UWAGA
4)Nie należy włączać wycieraczek szyby
przedniej w celu oczyszczenia szyby ze
zgromadzonego śniegu lub lodu. W tych
warunkach jeżeli wycieraczki zostaną
nadmiernie obciążone, interweniuje układ
zabezpieczenia silniczka, który blokuje
ich funkcjonowanie nawet na kilka sekund.
Jeżeli następnie funkcjonowanie
wycieraczek nie zostanie przywrócone,
należy zwrócić się ASO marki Abarth.
5)Nie należy uruchamiać wycieraczek
szyby przedniej, jeśli ich pióra odchylone są
od szyby.6)Nie należy włączać wycieraczki szyby
tylnej w celu oczyszczenia szyby ze
zgromadzonego na niej śniegu lub lodu. W
takich warunkach, jeżeli wycieraczka
zostanie nadmiernie przeciążona,
interweniuje układ zabezpieczenia silniczka,
który blokuje jej działanie nawet na kilka
sekund. Jeżeli następnie funkcjonowanie
wycieraczek nie zostanie przywrócone,
należy zwrócić się ASO marki Abarth.
UWAGA
18)W razie konieczności wyczyszczenia
szyby należy upewnić się o wyłączeniu
urządzenia lub ustawieniu kluczyka w
położeniu STOP.
25

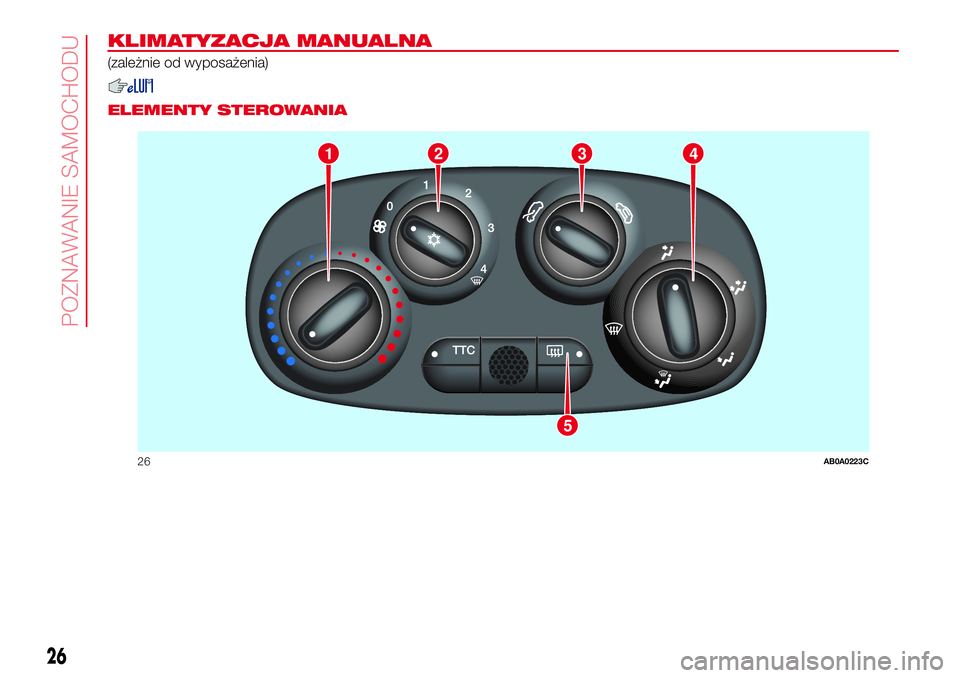

KLIMATYZACJA MANUALNA
(zależnie od wyposażenia)
.
ELEMENTY STEROWANIA
1
5
234
26AB0A0223C
26
POZNAWANIE SAMOCHODU

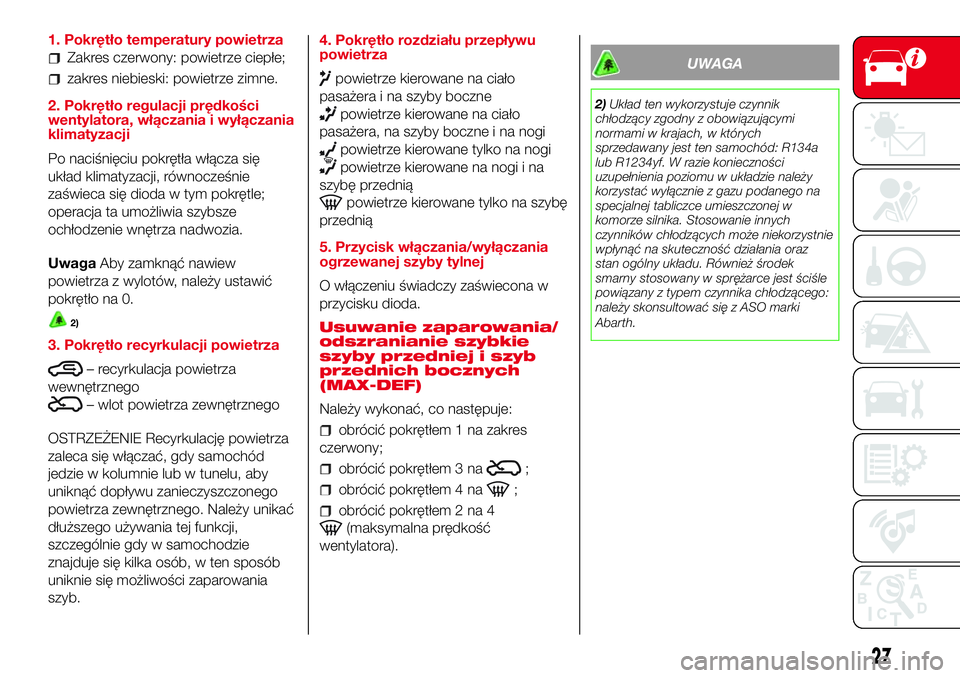

1. Pokrętło temperatury powietrza
Zakres czerwony: powietrze ciepłe;
zakres niebieski: powietrze zimne.
2. Pokrętło regulacji prędkości
wentylatora, włączania i wyłączania
klimatyzacji
Po naciśnięciu pokrętła włącza się
układ klimatyzacji, równocześnie
zaświeca się dioda w tym pokrętle;
operacja ta umożliwia szybsze
ochłodzenie wnętrza nadwozia.
UwagaAby zamknąć nawiew
powietrza z wylotów, należy ustawić
pokrętło na 0.
2)
3. Pokrętło recyrkulacji powietrza
– recyrkulacja powietrza
wewnętrznego
– wlot powietrza zewnętrznego
OSTRZEŻENIE Recyrkulację powietrza
zaleca się włączać, gdy samochód
jedzie w kolumnie lub w tunelu, aby
uniknąć dopływu zanieczyszczonego
powietrza zewnętrznego. Należy unikać
dłuższego używania tej funkcji,
szczególnie gdy w samochodzie
znajduje się kilka osób, w ten sposób
uniknie się możliwości zaparowania
szyb.4. Pokrętło rozdziału przepływu
powietrza
powietrze kierowane na ciało
pasażera i na szyby boczne
powietrze kierowane na ciało
pasażera, na szyby boczne i na nogi
powietrze kierowane tylko na nogi
powietrze kierowane na nogi i na
szybę przednią
powietrze kierowane tylko na szybę
przednią
5. Przycisk włączania/wyłączania
ogrzewanej szyby tylnej
O włączeniu świadczy zaświecona w
przycisku dioda.
Usuwanie zaparowania/
odszranianie szybkie
szyby przedniej i szyb
przednich bocznych
(MAX-DEF)
Należy wykonać, co następuje:
obrócić pokrętłem 1 na zakres
czerwony;
obrócić pokrętłem 3 na;
obrócić pokrętłem 4 na;
obrócić pokrętłem 2 na 4
(maksymalna prędkość
wentylatora).
UWAGA
2)Układ ten wykorzystuje czynnik
chłodzący zgodny z obowiązującymi
normami w krajach, w których
sprzedawany jest ten samochód: R134a
lub R1234yf. W razie konieczności
uzupełnienia poziomu w układzie należy
korzystać wyłącznie z gazu podanego na
specjalnej tabliczce umieszczonej w
komorze silnika. Stosowanie innych
czynników chłodzących może niekorzystnie
wpłynąć na skuteczność działania oraz
stan ogólny układu. Również środek
smarny stosowany w sprężarce jest ściśle
powiązany z typem czynnika chłodzącego:
należy skonsultować się z ASO marki
Abarth.
27

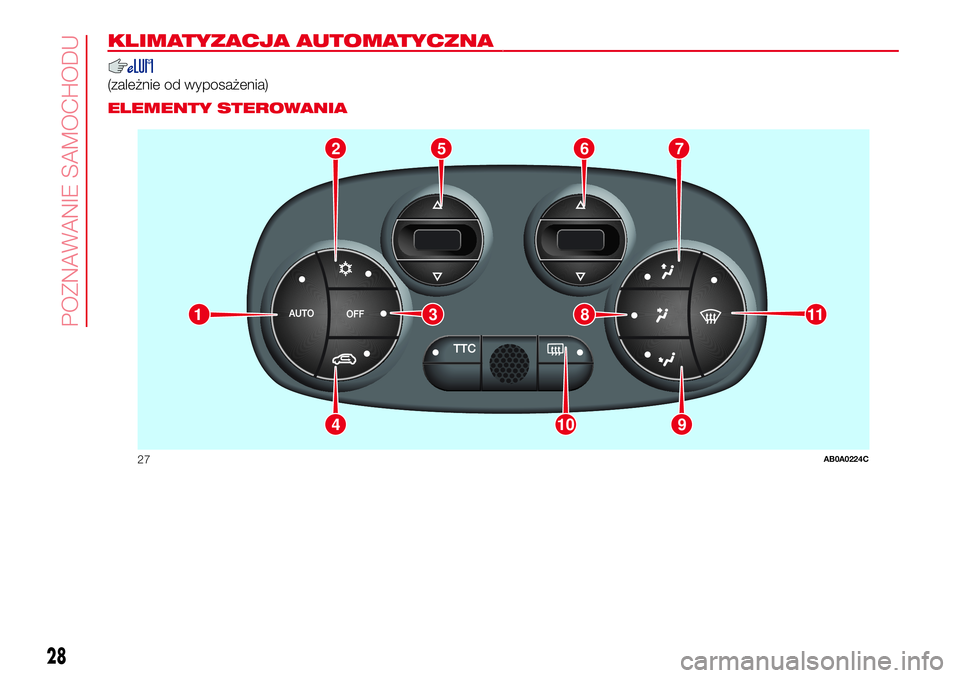

KLIMATYZACJA AUTOMATYCZNA.
(zależnie od wyposażenia).
ELEMENTY STEROWANIA
2765
9104
11381
27AB0A0224C
28
POZNAWANIE SAMOCHODU
