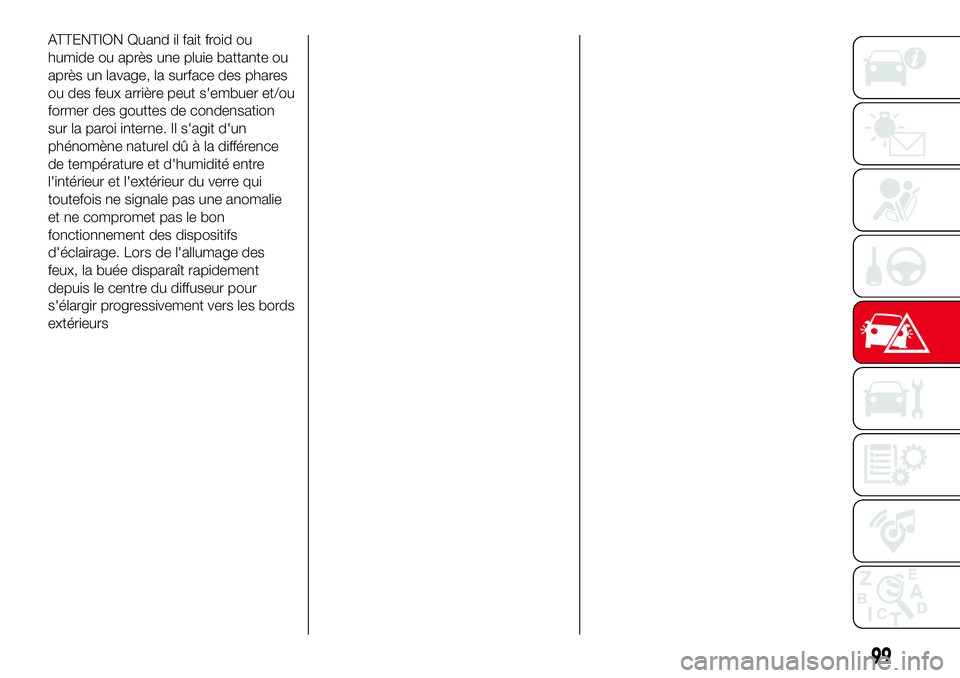

ATTENTION Quand il fait froid ou
humide ou après une pluie battante ou
après un lavage, la surface des phares
ou des feux arrière peut s'embuer et/ou
former des gouttes de condensation
sur la paroi interne. Il s'agit d'un
phénomène naturel dû à la différence
de température et d'humidité entre
l'intérieur et l'extérieur du verre qui
toutefois ne signale pas une anomalie
et ne compromet pas le bon
fonctionnement des dispositifs
d'éclairage. Lors de l'allumage des
feux, la buée disparaît rapidement
depuis le centre du diffuseur pour
s'élargir progressivement vers les bords
extérieurs
99

TYPES D'AMPOULES
Différents types d'ampoules sont installés sur le véhicule :
Ampoules tout verre :(type A) les ampoules sont montées par
pression ; pour les sortir, il faut tirer.A
B
C
D
E
Ampoules culot baïonnette :(type B) pour les sortir, appuyer sur le
cabochon et le tourner dans le sens inverse des aiguilles d'une montre.
Ampoules cylindriques :(type C) pour les sortir, les dégager des
contacts correspondants.
Ampoules halogènes :(type D) pour sortir l’ampoule, décrocher le
ressort de fixation de son logement.
Ampoules halogènes :(type D) pour sortir l’ampoule, décrocher le
ressort de fixation de son logement.
Ampoules à décharge de gaz (Xénon) :(type F) pour le remplacement, s'adresser au Réseau Après-vente Abarth.
100
SITUATIONS D'URGENCE

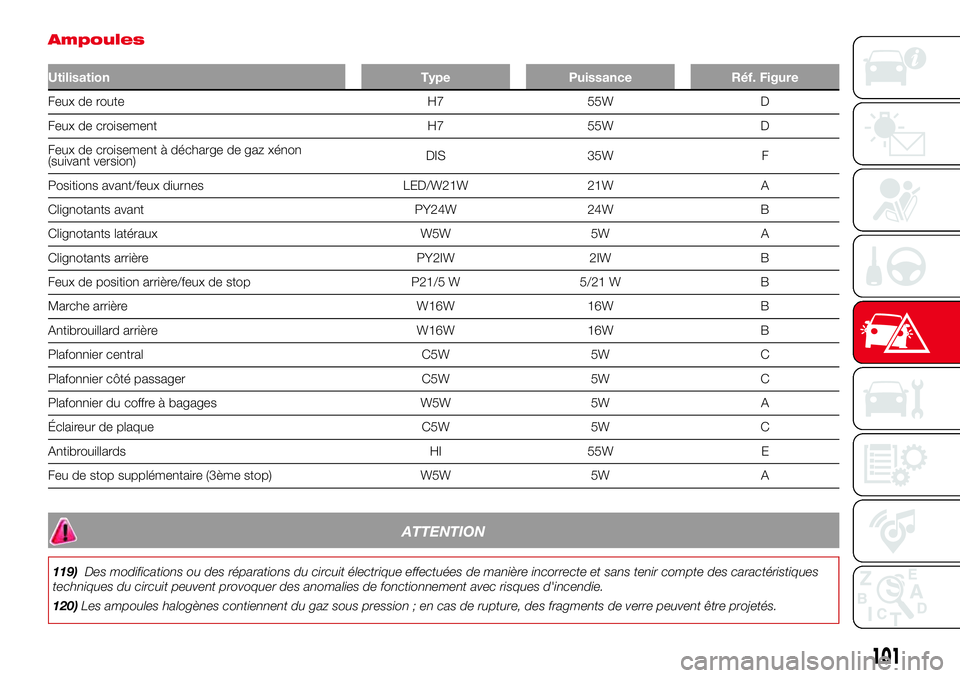

Ampoules
Utilisation Type Puissance Réf. Figure
Feux de route H7 55W D
Feux de croisement H7 55W D
Feux de croisement à décharge de gaz xénon
(suivant version)DIS 35W F
Positions avant/feux diurnes LED/W21W 21W A
Clignotants avant PY24W 24W B
Clignotants latéraux W5W 5W A
Clignotants arrière PY2IW 2IW B
Feux de position arrière/feux de stop P21/5 W 5/21 W B
Marche arrière W16W 16W B
Antibrouillard arrière W16W 16W B
Plafonnier central C5W 5W C
Plafonnier côté passager C5W 5W C
Plafonnier du coffre à bagages W5W 5W A
Éclaireur de plaque C5W 5W C
Antibrouillards HI 55W E
Feu de stop supplémentaire (3ème stop) W5W 5W A
ATTENTION
119)Des modifications ou des réparations du circuit électrique effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du circuit peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
120)Les ampoules halogènes contiennent du gaz sous pression ; en cas de rupture, des fragments de verre peuvent être projetés.
101

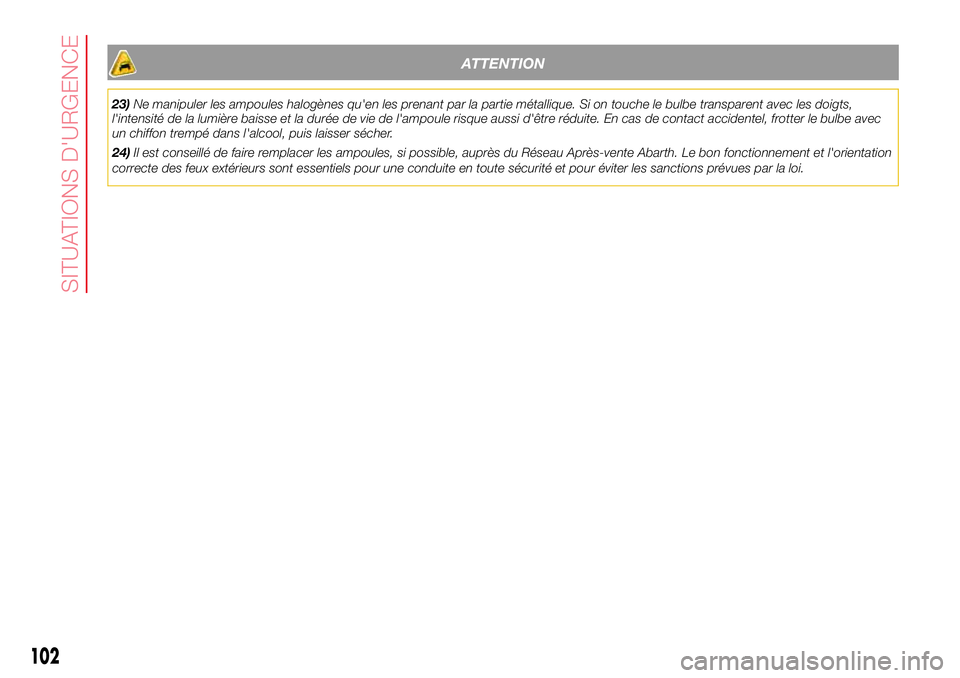

ATTENTION
23)Ne manipuler les ampoules halogènes qu'en les prenant par la partie métallique. Si on touche le bulbe transparent avec les doigts,
l'intensité de la lumière baisse et la durée de vie de l'ampoule risque aussi d'être réduite. En cas de contact accidentel, frotter le bulbe avec
un chiffon trempé dans l'alcool, puis laisser sécher.
24)Il est conseillé de faire remplacer les ampoules, si possible, auprès du Réseau Après-vente Abarth. Le bon fonctionnement et l'orientation
correcte des feux extérieurs sont essentiels pour une conduite en toute sécurité et pour éviter les sanctions prévues par la loi.
102
SITUATIONS D'URGENCE

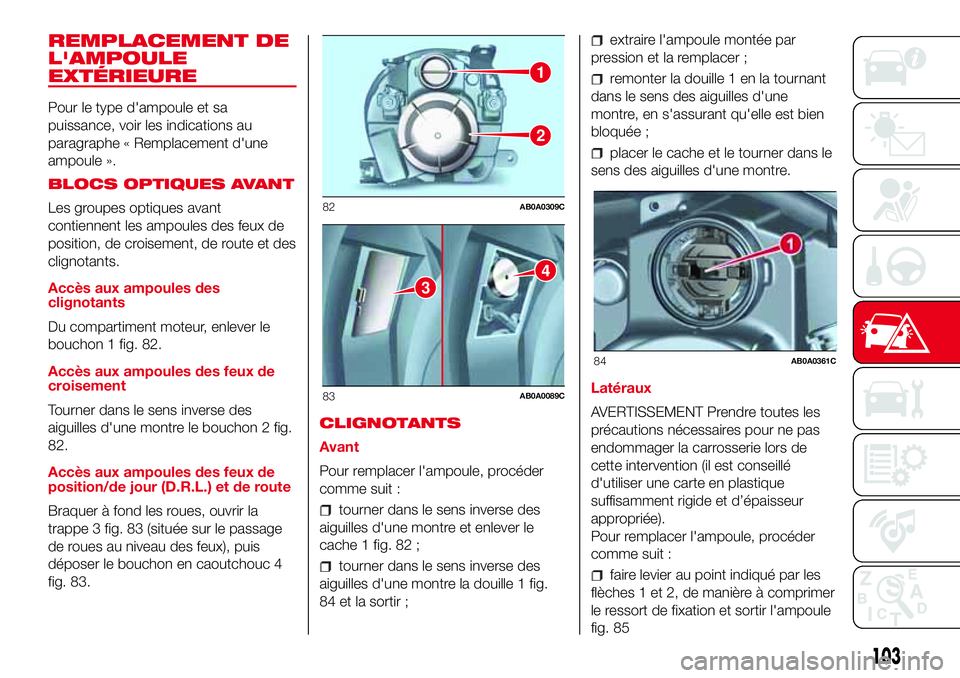

REMPLACEMENT DE
L'AMPOULE
EXTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».
BLOCS OPTIQUES AVANT
Les groupes optiques avant
contiennent les ampoules des feux de
position, de croisement, de route et des
clignotants.
Accès aux ampoules des
clignotants
Du compartiment moteur, enlever le
bouchon 1 fig. 82.
Accès aux ampoules des feux de
croisement
Tourner dans le sens inverse des
aiguilles d'une montre le bouchon 2 fig.
82.
Accès aux ampoules des feux de
position/de jour (D.R.L.) et de route
Braquer à fond les roues, ouvrir la
trappe 3 fig. 83 (située sur le passage
de roues au niveau des feux), puis
déposer le bouchon en caoutchouc 4
fig. 83.CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder
comme suit :
tourner dans le sens inverse des
aiguilles d'une montre et enlever le
cache 1 fig. 82 ;
tourner dans le sens inverse des
aiguilles d'une montre la douille 1 fig.
84 et la sortir ;
extraire l'ampoule montée par
pression et la remplacer ;
remonter la douille 1 en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
placer le cache et le tourner dans le
sens des aiguilles d'une montre.
Latéraux
AVERTISSEMENT Prendre toutes les
précautions nécessaires pour ne pas
endommager la carrosserie lors de
cette intervention (il est conseillé
d'utiliser une carte en plastique
suffisamment rigide et d’épaisseur
appropriée).
Pour remplacer l'ampoule, procéder
comme suit :
faire levier au point indiqué par les
flèches 1 et 2, de manière à comprimer
le ressort de fixation et sortir l'ampoule
fig. 85
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
103

tourner la douille dans le sens
inverse des aiguilles d'une montre,
enlever l'ampoule montée par pression
et la remplacer ;
remonter la douille dans le
cabochon, puis placer l'ampoule en
s'assurant que le déclic de blocage du
ressort de fixation se produise.

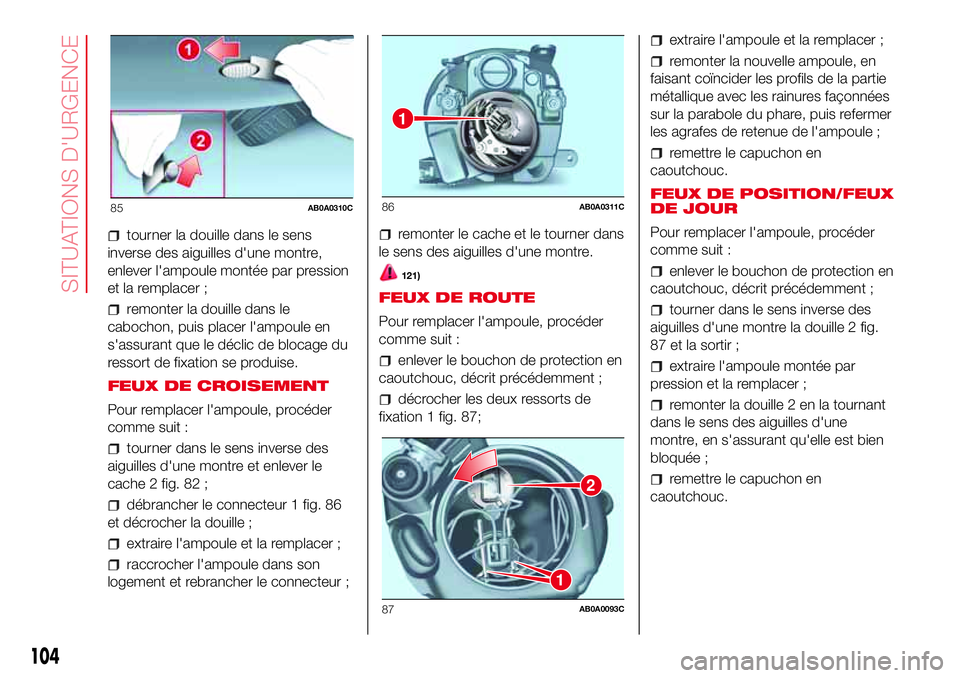

FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder
comme suit :
tourner dans le sens inverse des
aiguilles d'une montre et enlever le
cache 2 fig. 82 ;
débrancher le connecteur 1 fig. 86
et décrocher la douille ;
extraire l'ampoule et la remplacer ;
raccrocher l'ampoule dans son
logement et rebrancher le connecteur ;
remonter le cache et le tourner dans
le sens des aiguilles d'une montre.
121)
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder
comme suit :
enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
décrocher les deux ressorts de
fixation 1 fig. 87;
extraire l'ampoule et la remplacer ;
remonter la nouvelle ampoule, en
faisant coïncider les profils de la partie
métallique avec les rainures façonnées
sur la parabole du phare, puis refermer
les agrafes de retenue de l'ampoule ;
remettre le capuchon en
caoutchouc.
FEUX DE POSITION/FEUX
DE JOUR
Pour remplacer l'ampoule, procéder
comme suit :
enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
tourner dans le sens inverse des
aiguilles d'une montre la douille 2 fig.
87 et la sortir ;
extraire l'ampoule montée par
pression et la remplacer ;
remonter la douille 2 en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
remettre le capuchon en
caoutchouc.
85AB0A0310C
1
86AB0A0311C
2
1
87AB0A0093C
104
SITUATIONS D'URGENCE

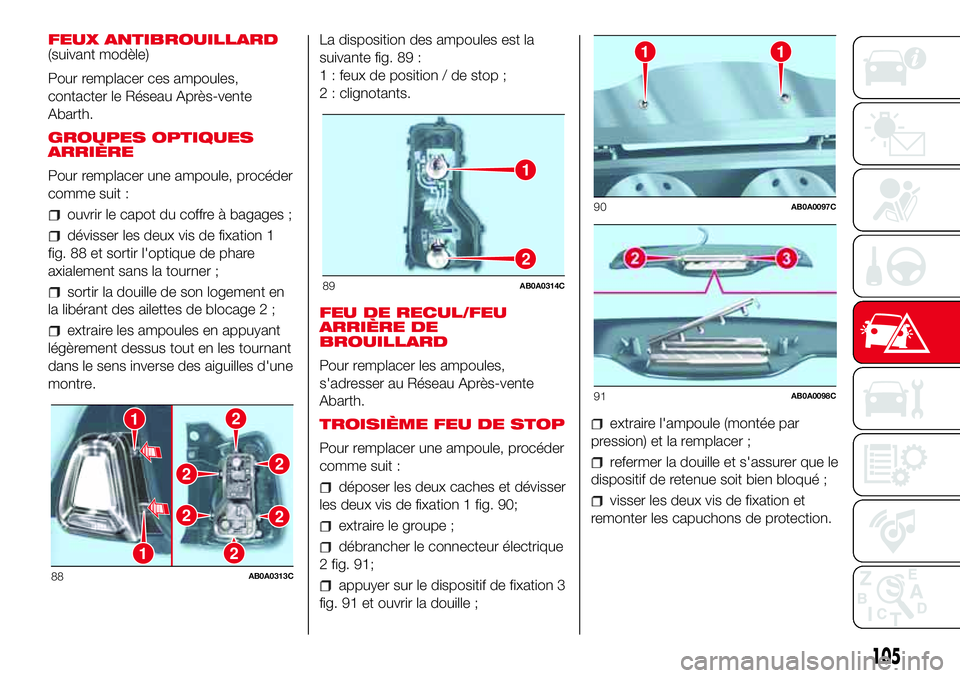

FEUX ANTIBROUILLARD
(suivant modèle)
Pour remplacer ces ampoules,
contacter le Réseau Après-vente
Abarth.
GROUPES OPTIQUES
ARRIÈRE
Pour remplacer une ampoule, procéder
comme suit :
ouvrir le capot du coffre à bagages ;
dévisser les deux vis de fixation 1
fig. 88 et sortir l'optique de phare
axialement sans la tourner ;
sortir la douille de son logement en
la libérant des ailettes de blocage 2 ;
extraire les ampoules en appuyant
légèrement dessus tout en les tournant
dans le sens inverse des aiguilles d'une
montre.La disposition des ampoules est la
suivante fig. 89 :
1 : feux de position / de stop ;
2 : clignotants.
FEU DE RECUL/FEU
ARRIÈRE DE
BROUILLARD
Pour remplacer les ampoules,
s'adresser au Réseau Après-vente
Abarth.
TROISIÈME FEU DE STOP
Pour remplacer une ampoule, procéder
comme suit :
déposer les deux caches et dévisser
les deux vis de fixation 1 fig. 90;
extraire le groupe ;
débrancher le connecteur électrique
2 fig. 91;
appuyer sur le dispositif de fixation 3
fig. 91 et ouvrir la douille ;
extraire l'ampoule (montée par
pression) et la remplacer ;
refermer la douille et s'assurer que le
dispositif de retenue soit bien bloqué ;
visser les deux vis de fixation et
remonter les capuchons de protection.
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
105

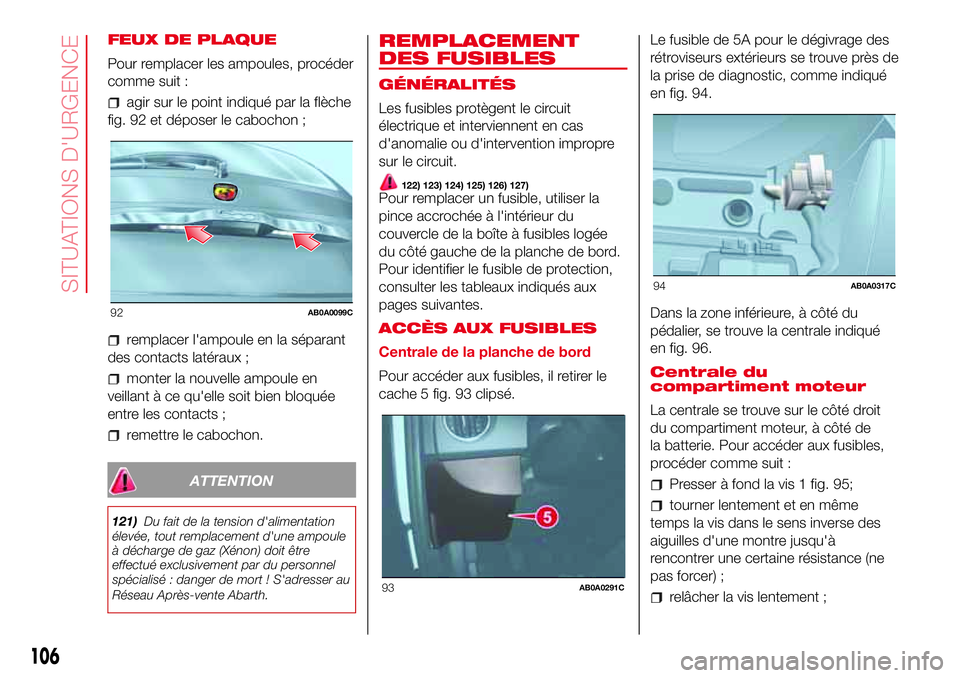

FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
agir sur le point indiqué par la flèche
fig. 92 et déposer le cabochon ;
remplacer l'ampoule en la séparant
des contacts latéraux ;
monter la nouvelle ampoule en
veillant à ce qu'elle soit bien bloquée
entre les contacts ;
remettre le cabochon.
ATTENTION
121)Du fait de la tension d'alimentation
élevée, tout remplacement d'une ampoule
à décharge de gaz (Xénon) doit être
effectué exclusivement par du personnel
spécialisé : danger de mort ! S'adresser au
Réseau Après-vente Abarth.
REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
122) 123) 124) 125) 126) 127)Pour remplacer un fusible, utiliser la
pince accrochée à l'intérieur du
couvercle de la boîte à fusibles logée
du côté gauche de la planche de bord.
Pour identifier le fusible de protection,
consulter les tableaux indiqués aux
pages suivantes.
ACCÈS AUX FUSIBLES
Centrale de la planche de bord
Pour accéder aux fusibles, il retirer le
cache 5 fig. 93 clipsé.Le fusible de 5A pour le dégivrage des
rétroviseurs extérieurs se trouve près de
la prise de diagnostic, comme indiqué
en fig. 94.
Dans la zone inférieure, à côté du
pédalier, se trouve la centrale indiqué
en fig. 96.
Centrale du
compartiment moteur
La centrale se trouve sur le côté droit
du compartiment moteur, à côté de
la batterie. Pour accéder aux fusibles,
procéder comme suit :
Presser à fond la vis 1 fig. 95;
tourner lentement et en même
temps la vis dans le sens inverse des
aiguilles d'une montre jusqu'à
rencontrer une certaine résistance (ne
pas forcer) ;
relâcher la vis lentement ;
92AB0A0099C
93AB0A0291C
94AB0A0317C
106
SITUATIONS D'URGENCE

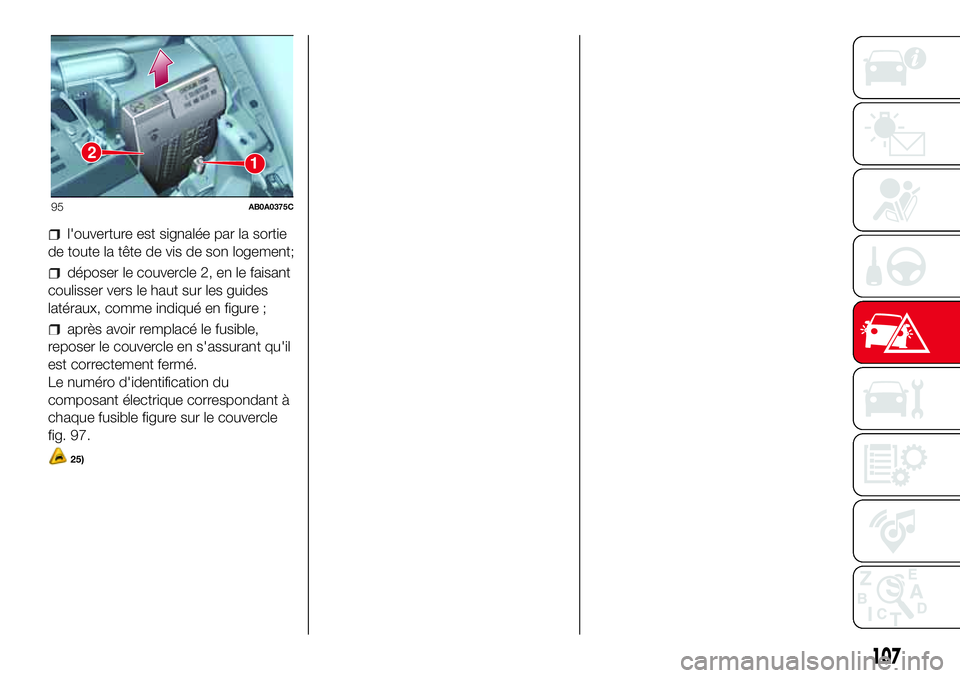

l'ouverture est signalée par la sortie
de toute la tête de vis de son logement;
déposer le couvercle 2, en le faisant
coulisser vers le haut sur les guides
latéraux, comme indiqué en figure ;
après avoir remplacé le fusible,
reposer le couvercle en s'assurant qu'il
est correctement fermé.
Le numéro d'identification du
composant électrique correspondant à
chaque fusible figure sur le couvercle
fig. 97.
25)
12
95AB0A0375C
107

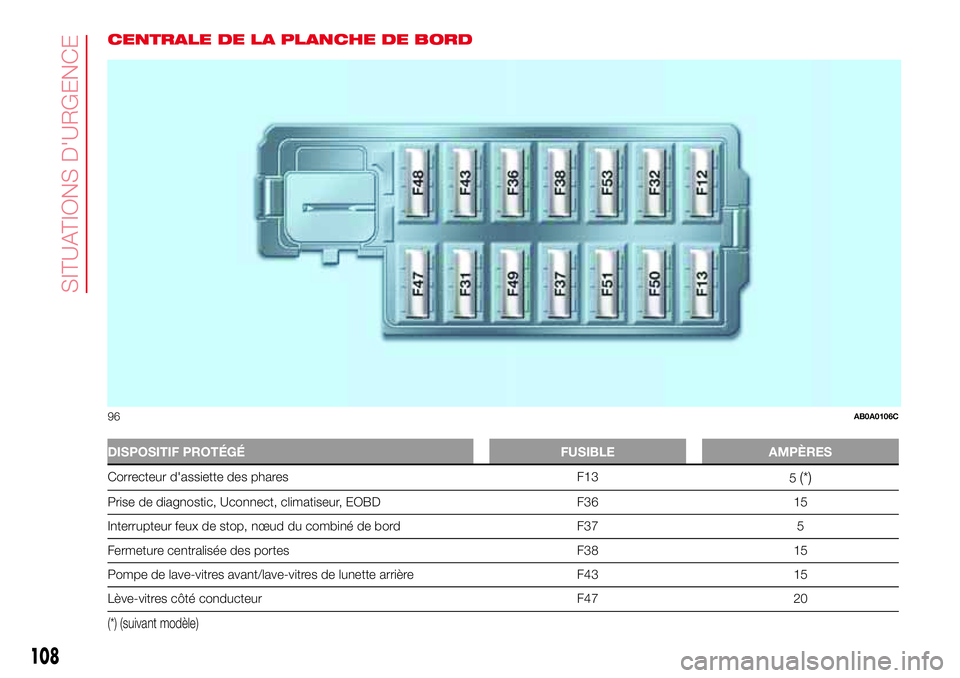

CENTRALE DE LA PLANCHE DE BORD
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Correcteur d'assiette des phares F13
5(*)
Prise de diagnostic, Uconnect, climatiseur, EOBD F36 15
Interrupteur feux de stop, nœud du combiné de bord F37 5
Fermeture centralisée des portes F38 15
Pompe de lave-vitres avant/lave-vitres de lunette arrière F43 15
Lève-vitres côté conducteur F47 20
(*) (suivant modèle)
96AB0A0106C
