Abarth 500 2017 Notice d'entretien (in French)

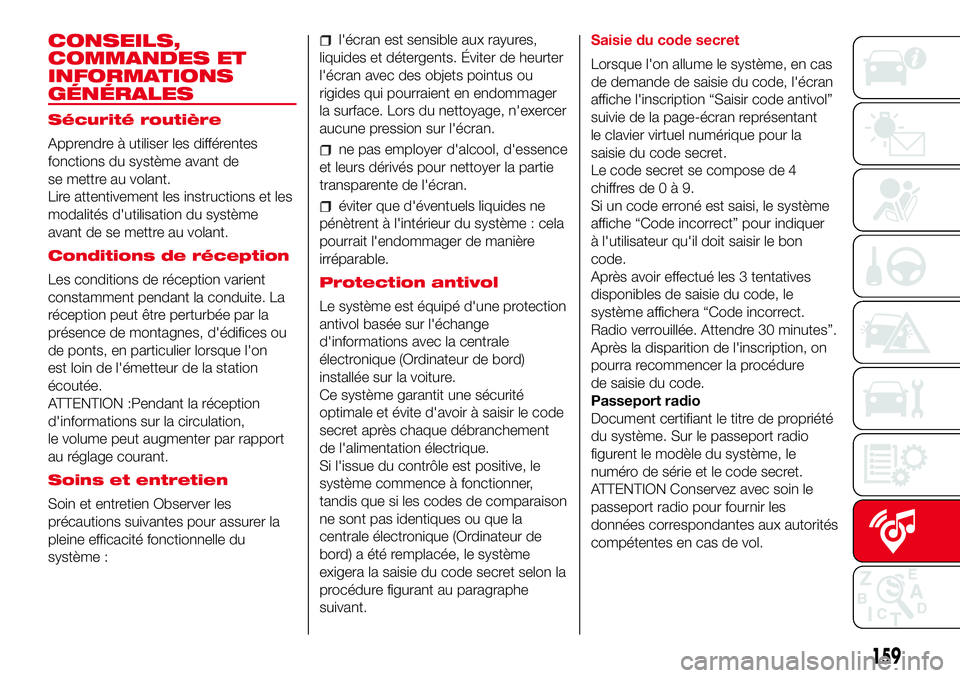

CONSEILS,
COMMANDES ET
INFORMATIONS
GÉNÉRALES
Sécurité routière
Apprendre à utiliser les différentes
fonctions du système avant de
se mettre au volant.
Lire attentivement les instructions et les
modalités d'utilisation du système
avant de se mettre au volant.
Conditions de réception
Les conditions de réception varient
constamment pendant la conduite. La
réception peut être perturbée par la
présence de montagnes, d'édifices ou
de ponts, en particulier lorsque l'on
est loin de l'émetteur de la station
écoutée.
ATTENTION :Pendant la réception
d'informations sur la circulation,
le volume peut augmenter par rapport
au réglage courant.
Soins et entretien
Soin et entretien Observer les
précautions suivantes pour assurer la
pleine efficacité fonctionnelle du
système :
l'écran est sensible aux rayures,
liquides et détergents. Éviter de heurter
l'écran avec des objets pointus ou
rigides qui pourraient en endommager
la surface. Lors du nettoyage, n'exercer
aucune pression sur l'écran.
ne pas employer d'alcool, d'essence
et leurs dérivés pour nettoyer la partie
transparente de l'écran.
éviter que d'éventuels liquides ne
pénètrent à l'intérieur du système : cela
pourrait l'endommager de manière
irréparable.
Protection antivol
Le système est équipé d'une protection
antivol basée sur l'échange
d'informations avec la centrale
électronique (Ordinateur de bord)
installée sur la voiture.
Ce système garantit une sécurité
optimale et évite d'avoir à saisir le code
secret après chaque débranchement
de l'alimentation électrique.
Si l'issue du contrôle est positive, le
système commence à fonctionner,
tandis que si les codes de comparaison
ne sont pas identiques ou que la
centrale électronique (Ordinateur de
bord) a été remplacée, le système
exigera la saisie du code secret selon la
procédure figurant au paragraphe
suivant.Saisie du code secret
Lorsque l'on allume le système, en cas
de demande de saisie du code, l'écran
affiche l'inscription “Saisir code antivol”
suivie de la page-écran représentant
le clavier virtuel numérique pour la
saisie du code secret.
Le code secret se compose de 4
chiffres de0à9.
Si un code erroné est saisi, le système
affiche “Code incorrect” pour indiquer
à l'utilisateur qu'il doit saisir le bon
code.
Après avoir effectué les 3 tentatives
disponibles de saisie du code, le
système affichera “Code incorrect.
Radio verrouillée. Attendre 30 minutes”.
Après la disparition de l'inscription, on
pourra recommencer la procédure
de saisie du code.
Passeport radio
Document certifiant le titre de propriété
du système. Sur le passeport radio
figurent le modèle du système, le
numéro de série et le code secret.
ATTENTION Conservez avec soin le
passeport radio pour fournir les
données correspondantes aux autorités
compétentes en cas de vol.
159

En cas de perte du passeport radio,
veuillez vous adresser au Réseau
Après-vente Abarth en présentant une
pièce d'identité et le(s) titre(s) de
propriété de la voiture.
Avertissements
En cas d'anomalie, le système ne doit
être contrôlé et remis en état que par le
Réseau Après-vente Abarth.
Par des températures particulièrement
basses, l'écran ne pourrait atteindre
la luminosité optimale qu'au bout d'une
certaine période de fonctionnement.
En cas d'arrêt prolongé de la voiture
avec une température extérieure très
élevée, le système pourrait entrer en «
autoprotection thermique » et
suspendre son fonctionnement jusqu'à
ce que dans l'habitacle, la température
ne descende à des niveaux plus
acceptables.
Ne regarder l'écran que lorsque cela
est nécessaire et les conditions de
sécurité pour le faire sont remplies. Si
on doit regarder l'écran pendant une
durée prolongée, stationner dans un
lieu sûr de façon à ne pas être distrait
pendant la conduite.Cesser immédiatement d'utiliser le
système en cas d'anomalie. Dans le
cas contraire, cela pourrait
endommager le système lui-même.
S'adresser au plus vite au Réseau
après-vente Abarth pour réparer

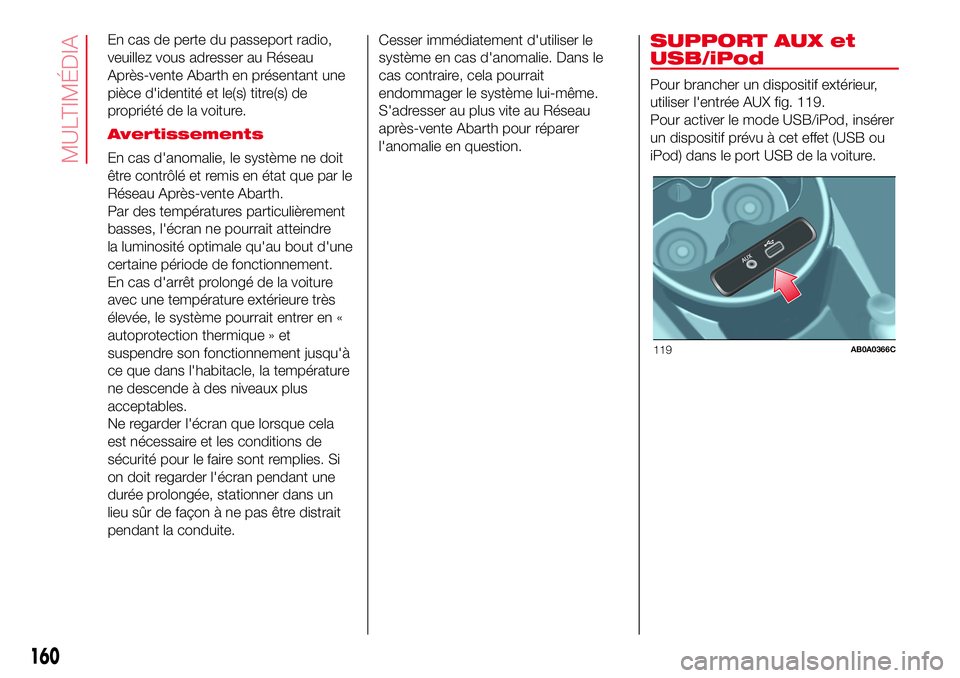

l'anomalie en question.SUPPORT AUX et
USB/iPod
Pour brancher un dispositif extérieur,
utiliser l'entrée AUX fig. 119.
Pour activer le mode USB/iPod, insérer
un dispositif prévu à cet effet (USB ou
iPod) dans le port USB de la voiture.
119AB0A0366C
160
MULTIMÉDIA

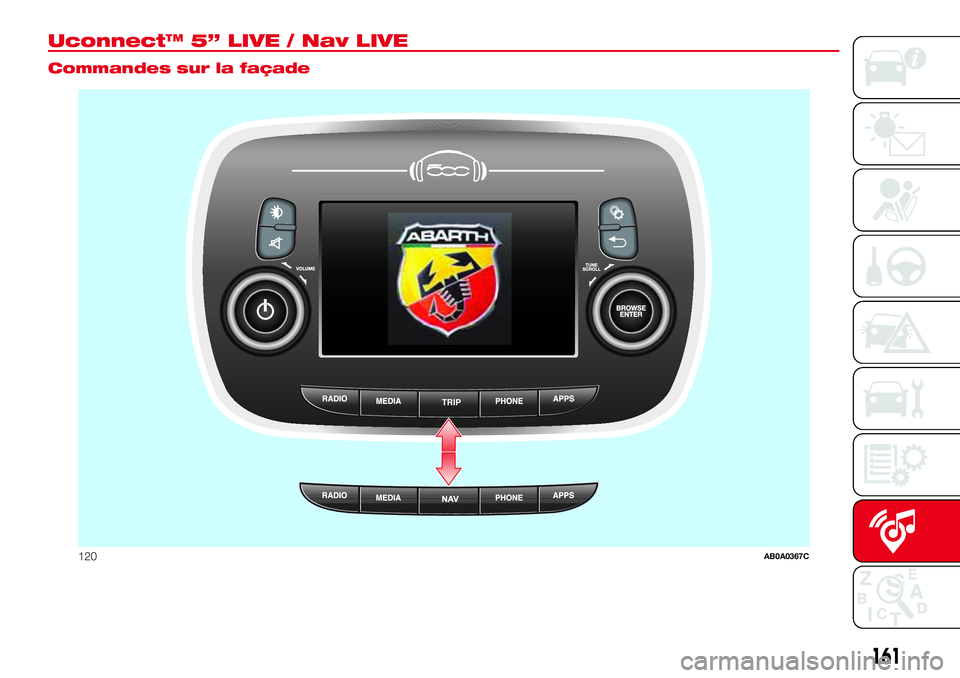

Uconnect™ 5” LIVE / Nav LIVE.
Commandes sur la façade
TRIP
120AB0A0367C
161

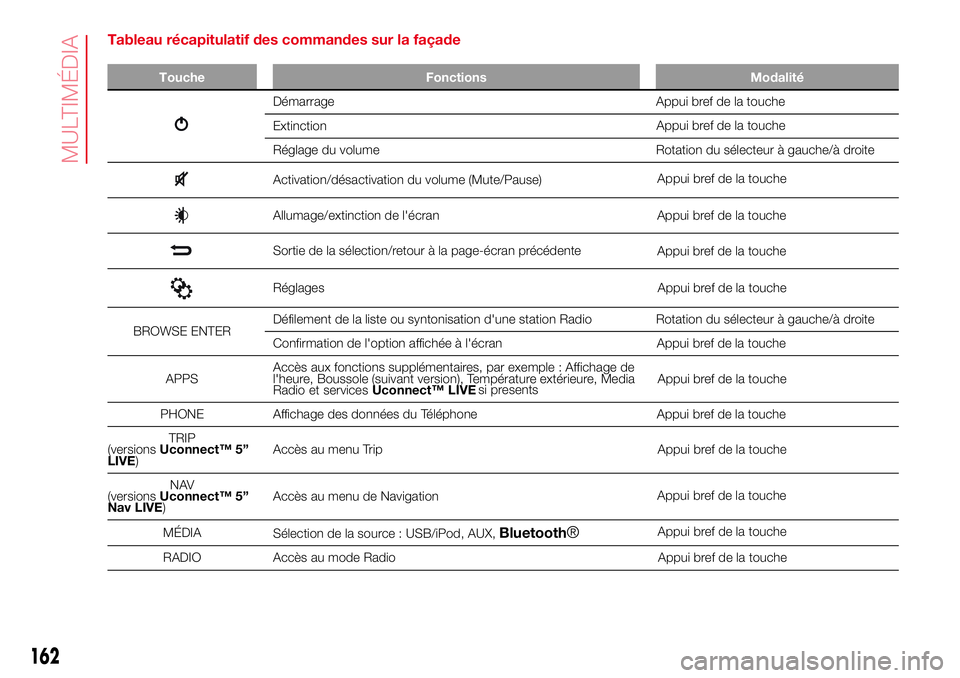

Tableau récapitulatif des commandes sur la façade
Touche Fonctions Modalité
Démarrage
Extinction
Réglage du volume Rotation du sélecteur à gauche/à droite
Activation/désactivation du volume (Mute/Pause)
Allumage/extinction de l'écran
Sortie de la sélection/retour à la page-écran précédente
Réglages
BROWSE ENTERDéfilement de la liste ou syntonisation d'une station Radio Rotation du sélecteur à gauche/à droite
Confirmation de l'option affichée à l'écran
APPSAccès aux fonctions supplémentaires, par exemple : Affichage de
l'heure, Boussole (suivant version), Température extérieure, Media
Radio et servicesUconnect™ LIVE
PHONE Affichage des données du Téléphone
TRIP
(versionsUconnect™ 5”
LIVE)Accès au menu Trip
NAV
(versionsUconnect™ 5”
Nav LIVE)Accès au menu de Navigation
MÉDIA
Sélection de la source : USB/iPod, AUX,
Bluetooth®
RADIO Accès au mode Radio
162
MULTIMÉDIA
si presents
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche
Appui bref de la touche

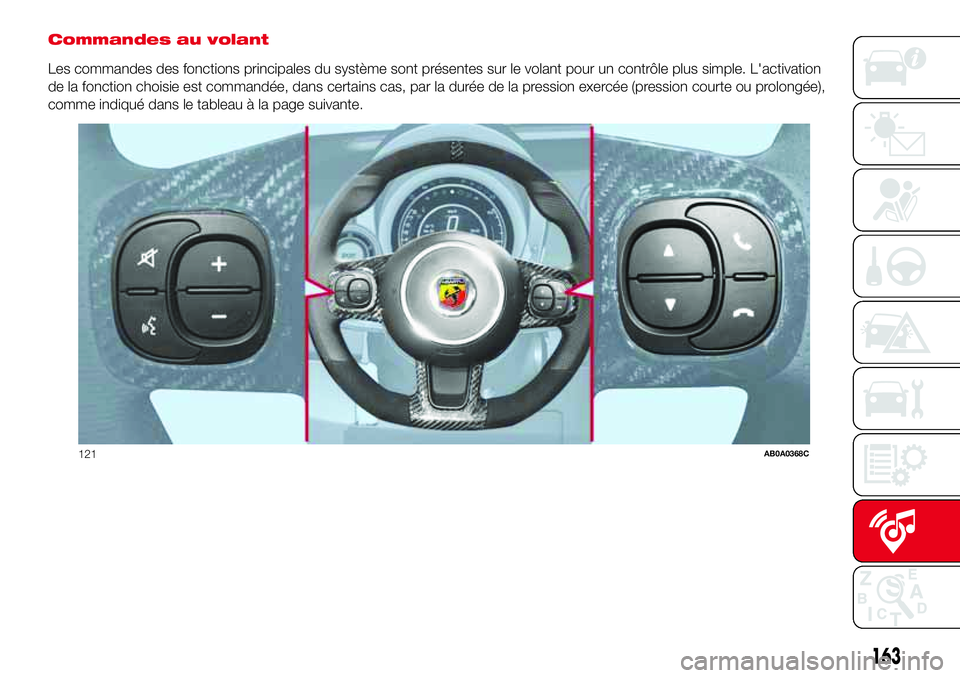

Commandes au volant
Les commandes des fonctions principales du système sont présentes sur le volant pour un contrôle plus simple. L'activation
de la fonction choisie est commandée, dans certains cas, par la durée de la pression exercée (pression courte ou prolongée),
comme indiqué dans le tableau à la page suivante.
121AB0A0368C
163

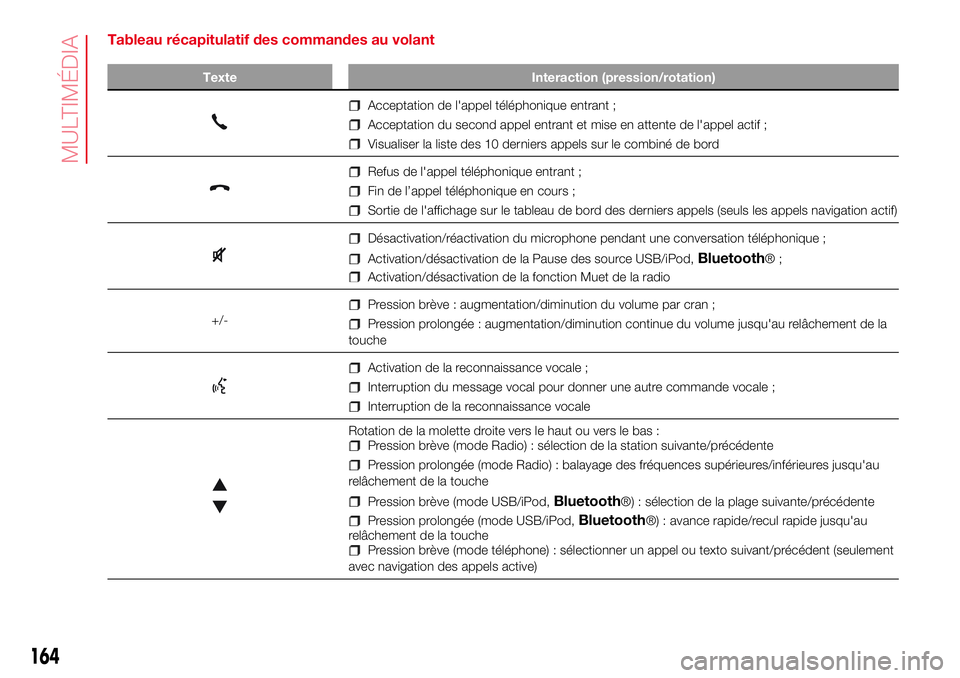

Tableau récapitulatif des commandes au volant
Texte Interaction (pression/rotation)
Acceptation de l'appel téléphonique entrant ;
Acceptation du second appel entrant et mise en attente de l'appel actif ;
Visualiser la liste des 10 derniers appels sur le combiné de bord
Refus de l'appel téléphonique entrant ;
Fin de l’appel téléphonique en cours ;
Sortie de l'affichage sur le tableau de bord des derniers appels (seuls les appels navigation actif)
Désactivation/réactivation du microphone pendant une conversation téléphonique ;
Activation/désactivation de la Pause des source USB/iPod,Bluetooth®;
Activation/désactivation de la fonction Muet de la radio
+/-
Pression brève : augmentation/diminution du volume par cran ;
Pression prolongée : augmentation/diminution continue du volume jusqu'au relâchement de la
touche
Activation de la reconnaissance vocale ;
Interruption du message vocal pour donner une autre commande vocale ;
Interruption de la reconnaissance vocale
Rotation de la molette droite vers le haut ou vers le bas :Pression brève (mode Radio) : sélection de la station suivante/précédente
Pression prolongée (mode Radio) : balayage des fréquences supérieures/inférieures jusqu'au
relâchement de la touche
Pression brève (mode USB/iPod,Bluetooth®) : sélection de la plage suivante/précédente
Pression prolongée (mode USB/iPod,Bluetooth®) : avance rapide/recul rapide jusqu'au
relâchement de la touche
Pression brève (mode téléphone) : sélectionner un appel ou texto suivant/précédent (seulement
avec navigation des appels active)
164
MULTIMÉDIA

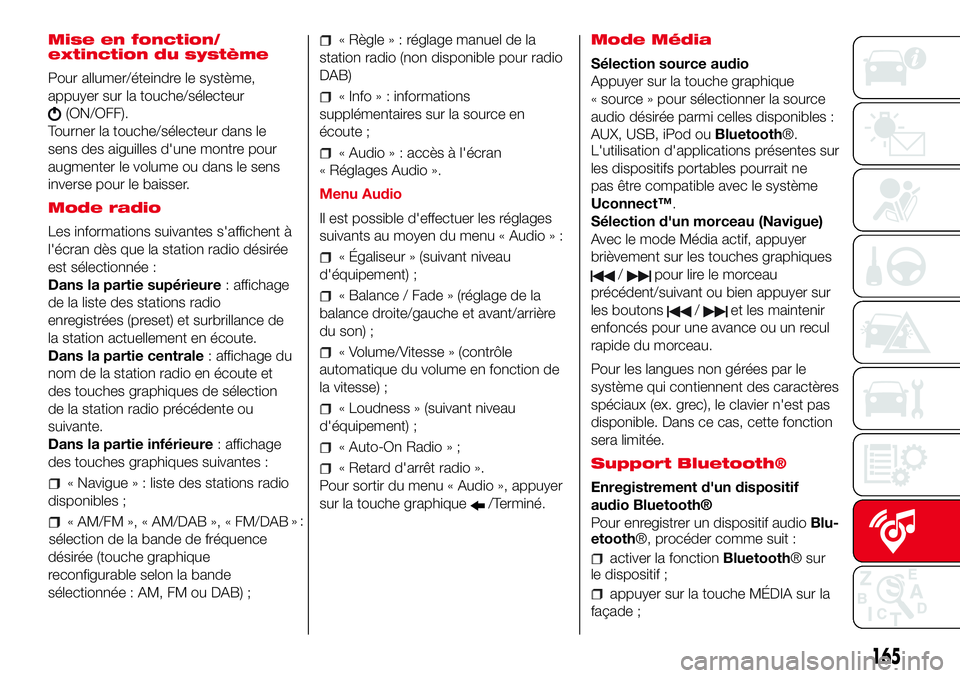

Mise en fonction/
extinction du système
Pour allumer/éteindre le système,
appuyer sur la touche/sélecteur
(ON/OFF).
Tourner la touche/sélecteur dans le
sens des aiguilles d'une montre pour
augmenter le volume ou dans le sens
inverse pour le baisser.
Mode radio
Les informations suivantes s'affichent à
l'écran dès que la station radio désirée
est sélectionnée :
Dans la partie supérieure: affichage
de la liste des stations radio
enregistrées (preset) et surbrillance de
la station actuellement en écoute.
Dans la partie centrale: affichage du
nom de la station radio en écoute et
des touches graphiques de sélection
de la station radio précédente ou
suivante.
Dans la partie inférieure: affichage
des touches graphiques suivantes :
« Navigue » : liste des stations radio
disponibles ;
« AM/FM », « AM/DAB », « FM/DAB»:
sélection de la bande de fréquence
désirée (touche graphique
reconfigurable selon la bande
sélectionnée : AM, FM ou DAB) ;
« Règle»:réglage manuel de la
station radio (non disponible pour radio
DAB)
« Info » : informations
supplémentaires sur la source en
écoute ;
« Audio » : accès à l'écran
« Réglages Audio ».
Menu Audio
Il est possible d'effectuer les réglages
suivants au moyen du menu « Audio » :
« Égaliseur » (suivant niveau
d'équipement) ;
« Balance / Fade » (réglage de la
balance droite/gauche et avant/arrière
du son) ;
« Volume/Vitesse » (contrôle
automatique du volume en fonction de
la vitesse) ;
« Loudness » (suivant niveau
d'équipement) ;
« Auto-On Radio » ;
« Retard d'arrêt radio ».
Pour sortir du menu « Audio », appuyer
sur la touche graphique
/Terminé.Mode Média
Sélection source audio
Appuyer sur la touche graphique
« source » pour sélectionner la source
audio désirée parmi celles disponibles :
AUX, USB, iPod ouBluetooth®.
L'utilisation d'applications présentes sur
les dispositifs portables pourrait ne
pas être compatible avec le système
Uconnect™.
Sélection d'un morceau (Navigue)
Avec le mode Média actif, appuyer
brièvement sur les touches graphiques
/pour lire le morceau
précédent/suivant ou bien appuyer sur
les boutons
/et les maintenir
enfoncés pour une avance ou un recul
rapide du morceau.
Pour les langues non gérées par le
système qui contiennent des caractères
spéciaux (ex. grec), le clavier n'est pas
disponible. Dans ce cas, cette fonction
sera limitée.
Support Bluetooth®
Enregistrement d'un dispositif
audio Bluetooth®
Pour enregistrer un dispositif audioBlu-
etooth®, procéder comme suit :
activer la fonctionBluetooth® sur
le dispositif ;
appuyer sur la touche MÉDIA sur la
façade ;
165

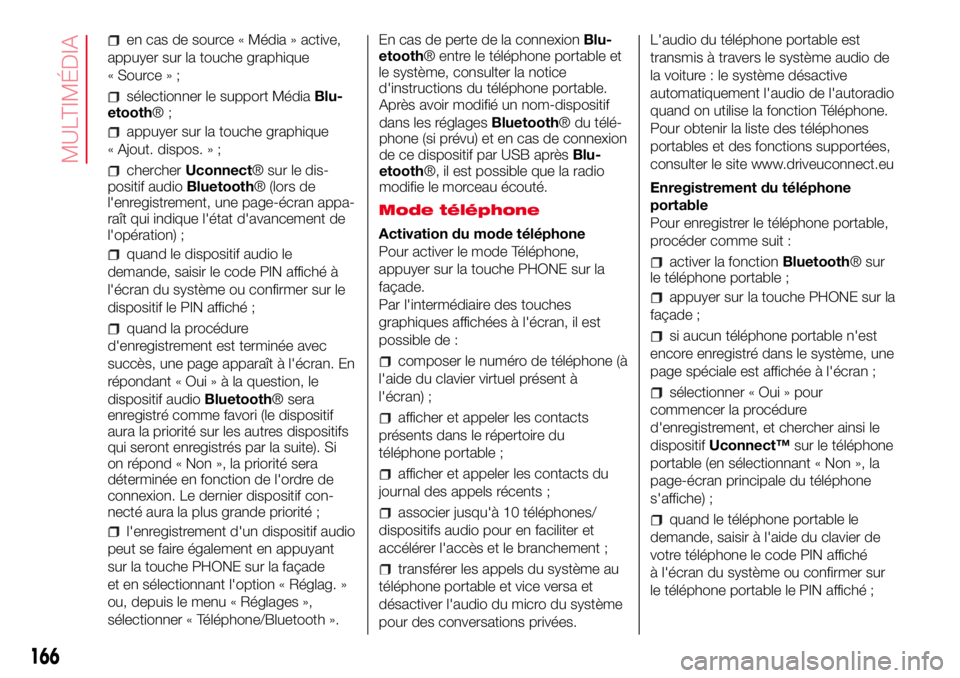

en cas de source « Média » active,
appuyer sur la touche graphique
« Source » ;
sélectionner le support MédiaBlu-
etooth®;
appuyer sur la touche graphique
« Ajout. dispos. » ;
chercherUconnect® sur le dis-
positif audioBluetooth® (lors de
l'enregistrement, une page-écran appa-
raît qui indique l'état d'avancement de
l'opération) ;
quand le dispositif audio le
demande, saisir le code PIN affiché à
l'écran du système ou confirmer sur le
dispositif le PIN affiché ;
quand la procédure
d'enregistrement est terminée avec
succès, une page apparaît à l'écran. En
répondant « Oui»àlaquestion, le
dispositif audioBluetooth® sera
enregistré comme favori (le dispositif
aura la priorité sur les autres dispositifs
qui seront enregistrés par la suite). Si
on répond « Non », la priorité sera
déterminée en fonction de l'ordre de
connexion. Le dernier dispositif con-
necté aura la plus grande priorité ;
l'enregistrement d'un dispositif audio
peut se faire également en appuyant
sur la touche PHONE sur la façade
et en sélectionnant l'option « Réglag. »
ou, depuis le menu « Réglages »,
sélectionner « Téléphone/Bluetooth ».En cas de perte de la connexionBlu-
etooth® entre le téléphone portable et
le système, consulter la notice
d'instructions du téléphone portable.
Mode téléphone
Activation du mode téléphone
Pour activer le mode Téléphone,
appuyer sur la touche PHONE sur la
façade.
Par l'intermédiaire des touches
graphiques affichées à l'écran, il est
possible de :
composer le numéro de téléphone (à
l'aide du clavier virtuel présent à
l'écran) ;
afficher et appeler les contacts
présents dans le répertoire du
téléphone portable ;
afficher et appeler les contacts du
journal des appels récents ;
associer jusqu'à 10 téléphones/
dispositifs audio pour en faciliter et
accélérer l'accès et le branchement ;
transférer les appels du système au
téléphone portable et vice versa et
désactiver l'audio du micro du système
pour des conversations privées.L'audio du téléphone portable est
transmis à travers le système audio de
la voiture : le système désactive
automatiquement l'audio de l'autoradio
quand on utilise la fonction Téléphone.
Pour obtenir la liste des téléphones
portables et des fonctions supportées,
consulter le site www.driveuconnect.eu
Enregistrement du téléphone
portable
Pour enregistrer le téléphone portable,
procéder comme suit :
activer la fonctionBluetooth® sur
le téléphone portable ;
appuyer sur la touche PHONE sur la
façade ;
si aucun téléphone portable n'est
encore enregistré dans le système, une
page spéciale est affichée à l'écran ;
sélectionner « Oui » pour
commencer la procédure
d'enregistrement, et chercher ainsi le
dispositifUconnect™sur le téléphone
portable (en sélectionnant « Non », la
page-écran principale du téléphone
s'affiche) ;
quand le téléphone portable le
demande, saisir à l'aide du clavier de
votre téléphone le code PIN affiché
à l'écran du système ou confirmer sur
le téléphone portable le PIN affiché ;
166
MULTIMÉDIA
Après avoir modifié un nom-dispositif
dans les réglagesBluetooth® du télé-
phone (si prévu) et en cas de connexion
de ce dispositif par USB aprèsBlu-
etooth®, il est possible que la radio
modifie le morceau écouté.

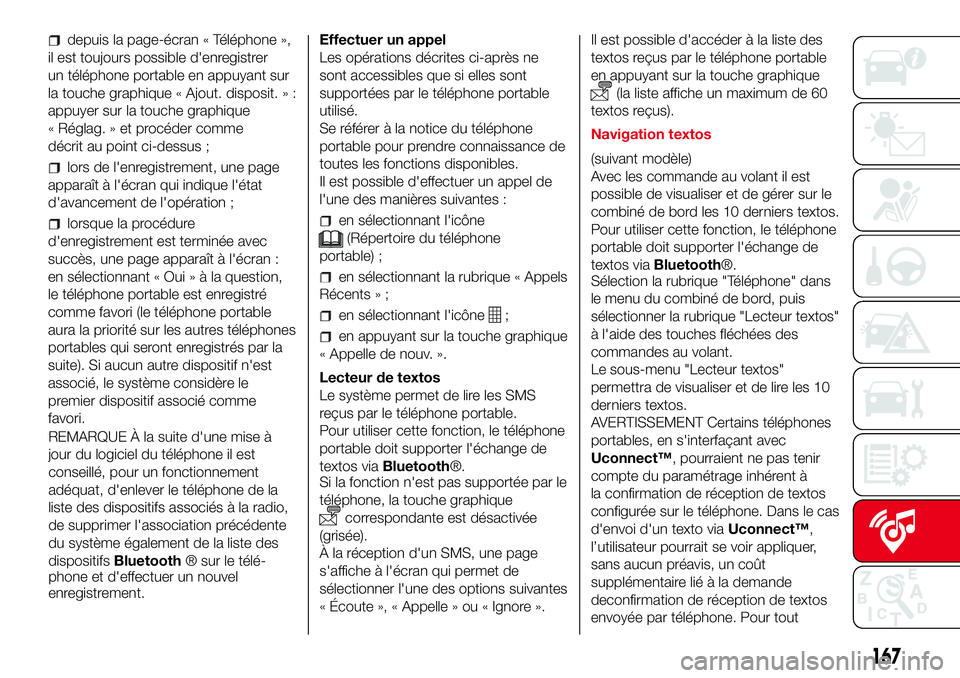

depuis la page-écran « Téléphone »,
il est toujours possible d'enregistrer
un téléphone portable en appuyant sur
la touche graphique « Ajout. disposit. » :
appuyer sur la touche graphique
« Réglag. » et procéder comme
décrit au point ci-dessus ;
lors de l'enregistrement, une page
apparaît à l'écran qui indique l'état
d'avancement de l'opération ;
lorsque la procédure
d'enregistrement est terminée avec
succès, une page apparaît à l'écran :
en sélectionnant « Oui»àlaquestion,
le téléphone portable est enregistré
comme favori (le téléphone portable
aura la priorité sur les autres téléphones
portables qui seront enregistrés par la
suite). Si aucun autre dispositif n'est
associé, le système considère le
premier dispositif associé comme
favori.Effectuer un appel
Les opérations décrites ci-après ne
sont accessibles que si elles sont
supportées par le téléphone portable
utilisé.
Se référer à la notice du téléphone
portable pour prendre connaissance de
toutes les fonctions disponibles.
Il est possible d'effectuer un appel de
l'une des manières suivantes :en sélectionnant l'icône
(Répertoire du téléphone
portable) ;
en sélectionnant la rubrique « Appels
Récents » ;
en sélectionnant l'icône;
en appuyant sur la touche graphique
« Appelle de nouv. ».
Lecteur de textos
Le système permet de lire les SMS
reçus par le téléphone portable.
Pour utiliser cette fonction, le téléphone
portable doit supporter l'échange de
textos viaBluetooth®.
Si la fonction n'est pas supportée par le
téléphone, la touche graphique
correspondante est désactivée
(grisée).
À la réception d'un SMS, une page
s'affiche à l'écran qui permet de
sélectionner l'une des options suivantes
« Écoute », « Appelle » ou « Ignore ».Il est possible d'accéder à la liste des
textos reçus par le téléphone portable
en appuyant sur la touche graphique
(la liste affiche un maximum de 60
textos reçus).
Navigation textos
(suivant modèle)
Avec les commande au volant il est
possible de visualiser et de gérer sur le
combiné de bord les 10 derniers textos.
Pour utiliser cette fonction, le téléphone
portable doit supporter l'échange de
textos viaBluetooth®.
Sélection la rubrique "Téléphone" dans
le menu du combiné de bord, puis
sélectionner la rubrique "Lecteur textos"
à l'aide des touches fléchées des
commandes au volant.
Le sous-menu "Lecteur textos"
permettra de visualiser et de lire les 10
derniers textos.
AVERTISSEMENT Certains téléphones
portables, en s'interfaçant avec
Uconnect™, pourraient ne pas tenir
compte du paramétrage inhérent à
la confirmation de réception de textos
configurée sur le téléphone. Dans le cas
d'envoi d'un texto viaUconnect™,
l’utilisateur pourrait se voir appliquer,
sans aucun préavis, un coût
supplémentaire lié à la demande
deconfirmation de réception de textos
envoyée par téléphone. Pour tout
167
REMARQUE À la suite d'une mise à
jour du logiciel du téléphone il est
conseillé, pour un fonctionnement
adéquat, d'enlever le téléphone de la
liste des dispositifs associés à la radio,
de supprimer l'association précédente
du système également de la liste des
dispositifsBluetooth® sur le télé-
phone et d'effectuer un nouvel
enregistrement.

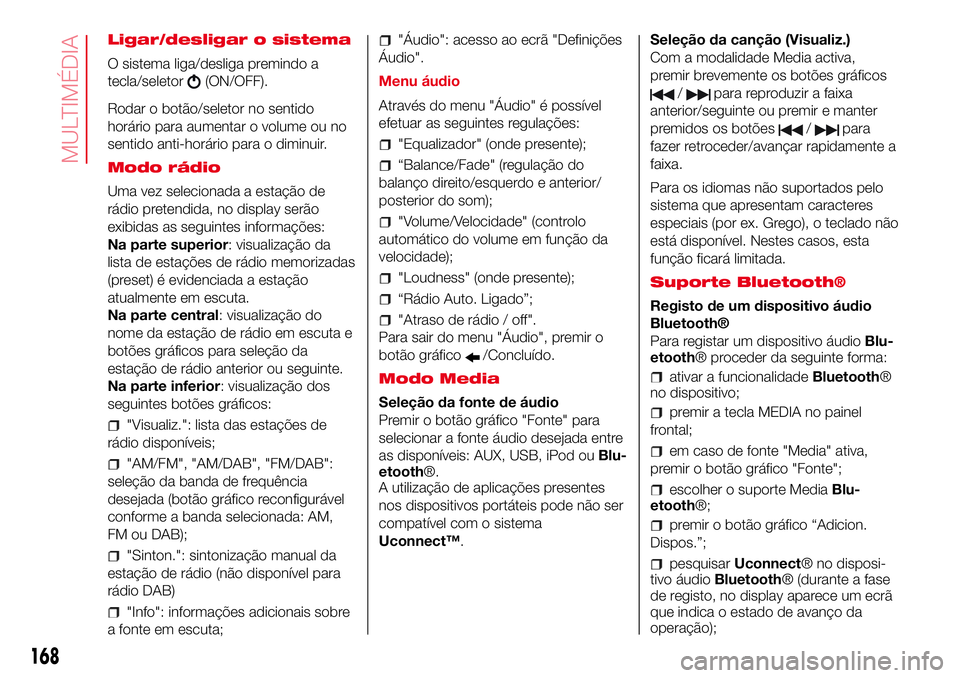

Ligar/desligar o sistema
O sistema liga/desliga premindo a
tecla/seletor
(ON/OFF).
Rodar o botão/seletor no sentido
horário para aumentar o volume ou no
sentido anti-horário para o diminuir.
Modo rádio
Uma vez selecionada a estação de
rádio pretendida, no display serão
exibidas as seguintes informações:
Na parte superior: visualização da
lista de estações de rádio memorizadas
(preset) é evidenciada a estação
atualmente em escuta.
Na parte central: visualização do
nome da estação de rádio em escuta e
botões gráficos para seleção da
estação de rádio anterior ou seguinte.
Na parte inferior: visualização dos
seguintes botões gráficos:
"Visualiz.": lista das estações de
rádio disponíveis;
"AM/FM", "AM/DAB", "FM/DAB":
seleção da banda de frequência
desejada (botão gráfico reconfigurável
conforme a banda selecionada: AM,
FM ou DAB);
"Sinton.": sintonização manual da
estação de rádio (não disponível para
rádio DAB)
"Info": informações adicionais sobre
a fonte em escuta;
"Áudio": acesso ao ecrã "Definições
Áudio".
Menu áudio
Através do menu "Áudio" é possível
efetuar as seguintes regulações:
"Equalizador" (onde presente);
“Balance/Fade" (regulação do
balanço direito/esquerdo e anterior/
posterior do som);
"Volume/Velocidade" (controlo
automático do volume em função da
velocidade);
"Loudness" (onde presente);
“Rádio Auto. Ligado”;
"Atraso de rádio / off".
Para sair do menu "Áudio", premir o
botão gráfico
/Concluído.
Modo Media
Seleção da fonte de áudio
Premir o botão gráfico "Fonte" para
selecionar a fonte áudio desejada entre
as disponíveis: AUX, USB, iPod ouBlu-
etooth®.
A utilização de aplicações presentes
nos dispositivos portáteis pode não ser
compatível com o sistema
Uconnect™.Seleção da canção (Visualiz.)
Com a modalidade Media activa,
premir brevemente os botões gráficos
/para reproduzir a faixa
anterior/seguinte ou premir e manter
premidos os botões
/para
fazer retroceder/avançar rapidamente a
faixa.
Para os idiomas não suportados pelo
sistema que apresentam caracteres
especiais (por ex. Grego), o teclado não
está disponível. Nestes casos, esta
função ficará limitada.
Suporte Bluetooth®
Registo de um dispositivo áudio
Bluetooth®
Para registar um dispositivo áudioBlu-
etooth® proceder da seguinte forma:
ativar a funcionalidadeBluetooth®
no dispositivo;
premir a tecla MEDIA no painel
frontal;
em caso de fonte "Media" ativa,
premir o botão gráfico "Fonte";
escolher o suporte MediaBlu-
etooth®;
premir o botão gráfico “Adicion.
Dispos.”;
pesquisarUconnect® no disposi-
tivo áudioBluetooth® (durante a fase
de registo, no display aparece um ecrã
que indica o estado de avanço da
operação);
168
MULTIMÉDIA
