Témoin Signification

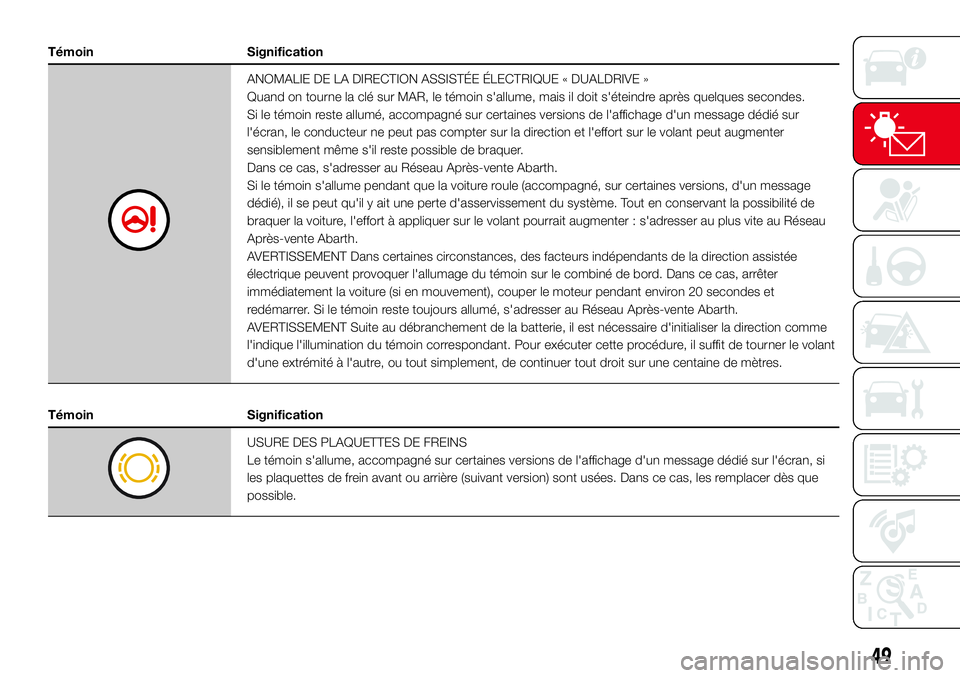

ANOMALIE DE LA DIRECTION ASSISTÉE ÉLECTRIQUE « DUALDRIVE »
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Si le témoin reste allumé, accompagné sur certaines versions de l'affichage d'un message dédié sur
l'écran, le conducteur ne peut pas compter sur la direction et l'effort sur le volant peut augmenter
sensiblement même s'il reste possible de braquer.
Dans ce cas, s'adresser au Réseau Après-vente Abarth.
Si le témoin s'allume pendant que la voiture roule (accompagné, sur certaines versions, d'un message
dédié), il se peut qu'il y ait une perte d'asservissement du système. Tout en conservant la possibilité de
braquer la voiture, l'effort à appliquer sur le volant pourrait augmenter : s'adresser au plus vite au Réseau
Après-vente Abarth.
AVERTISSEMENT Dans certaines circonstances, des facteurs indépendants de la direction assistée
électrique peuvent provoquer l'allumage du témoin sur le combiné de bord. Dans ce cas, arrêter
immédiatement la voiture (si en mouvement), couper le moteur pendant environ 20 secondes et
redémarrer. Si le témoin reste toujours allumé, s'adresser au Réseau Après-vente Abarth.
AVERTISSEMENT Suite au débranchement de la batterie, il est nécessaire d'initialiser la direction comme
l'indique l'illumination du témoin correspondant. Pour exécuter cette procédure, il suffit de tourner le volant
d'une extrémité à l'autre, ou tout simplement, de continuer tout droit sur une centaine de mètres.
Témoin Signification
USURE DES PLAQUETTES DE FREINS
Le témoin s'allume, accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran, si
les plaquettes de frein avant ou arrière (suivant version) sont usées. Dans ce cas, les remplacer dès que
possible.
49

Témoin Signification

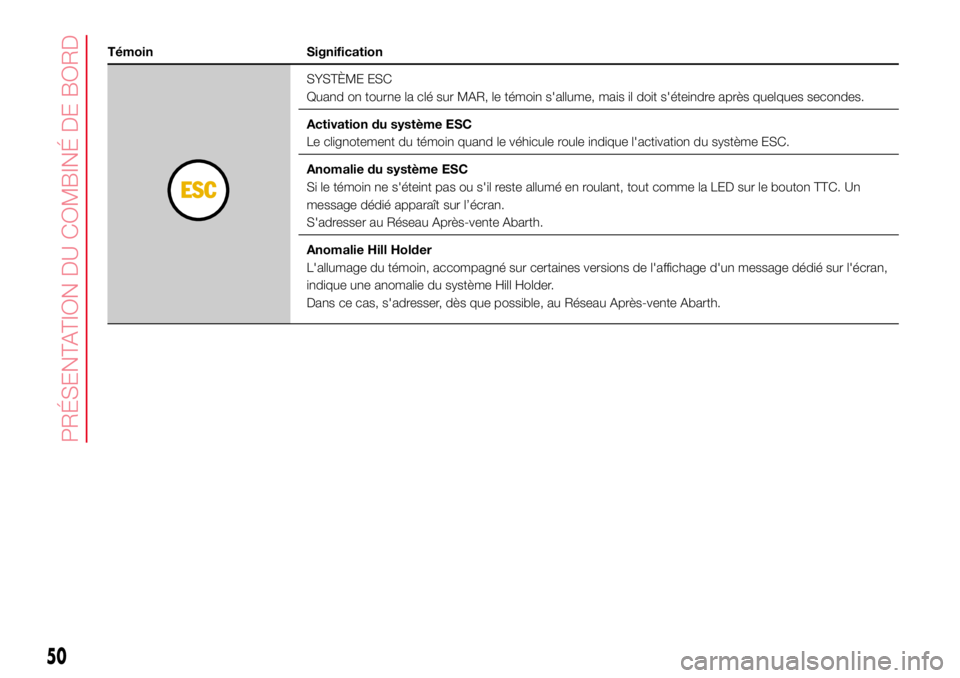

SYSTÈME ESC
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Activation du système ESC
Le clignotement du témoin quand le véhicule roule indique l'activation du système ESC.
Anomalie du système ESC
Si le témoin ne s'éteint pas ou s'il reste allumé en roulant, tout comme la LED sur le bouton TTC. Un
message dédié apparaît sur l’écran.
S'adresser au Réseau Après-vente Abarth.
Anomalie Hill Holder
L'allumage du témoin, accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran,
indique une anomalie du système Hill Holder.
Dans ce cas, s'adresser, dès que possible, au Réseau Après-vente Abarth.
50
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification

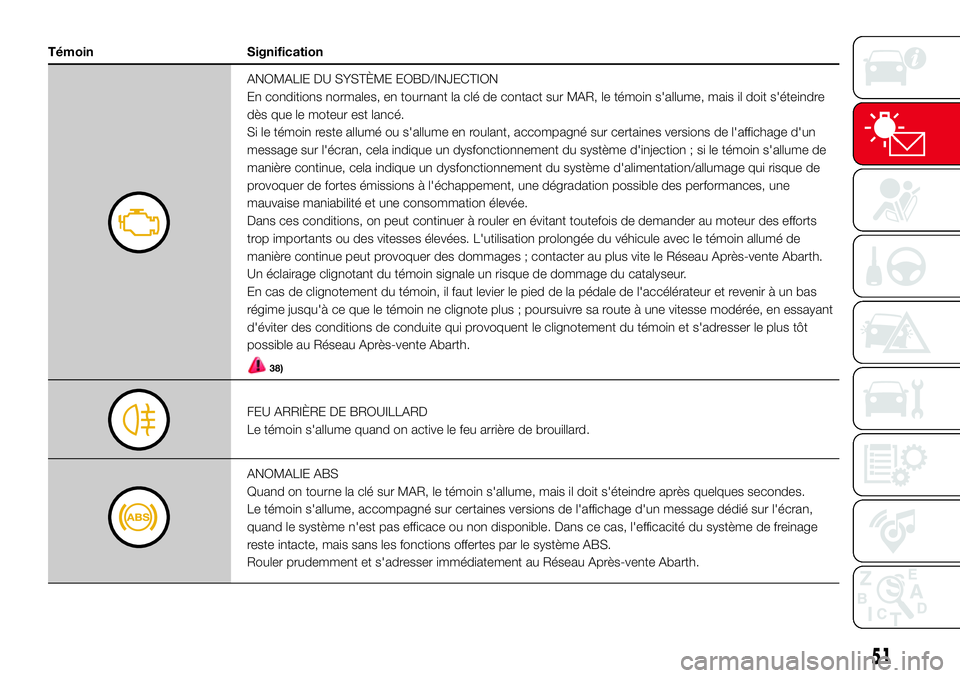

ANOMALIE DU SYSTÈME EOBD/INJECTION
En conditions normales, en tournant la clé de contact sur MAR, le témoin s'allume, mais il doit s'éteindre
dès que le moteur est lancé.
Si le témoin reste allumé ou s'allume en roulant, accompagné sur certaines versions de l'affichage d'un
message sur l'écran, cela indique un dysfonctionnement du système d'injection ; si le témoin s'allume de
manière continue, cela indique un dysfonctionnement du système d'alimentation/allumage qui risque de
provoquer de fortes émissions à l'échappement, une dégradation possible des performances, une
mauvaise maniabilité et une consommation élevée.
Dans ces conditions, on peut continuer à rouler en évitant toutefois de demander au moteur des efforts
trop importants ou des vitesses élevées. L'utilisation prolongée du véhicule avec le témoin allumé de
manière continue peut provoquer des dommages ; contacter au plus vite le Réseau Après-vente Abarth.
Un éclairage clignotant du témoin signale un risque de dommage du catalyseur.
En cas de clignotement du témoin, il faut levier le pied de la pédale de l'accélérateur et revenir à un bas
régime jusqu'à ce que le témoin ne clignote plus ; poursuivre sa route à une vitesse modérée, en essayant
d'éviter des conditions de conduite qui provoquent le clignotement du témoin et s'adresser le plus tôt
possible au Réseau Après-vente Abarth.
38)
FEU ARRIÈRE DE BROUILLARD
Le témoin s'allume quand on active le feu arrière de brouillard.
ANOMALIE ABS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Le témoin s'allume, accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran,
quand le système n'est pas efficace ou non disponible. Dans ce cas, l'efficacité du système de freinage
reste intacte, mais sans les fonctions offertes par le système ABS.
Rouler prudemment et s'adresser immédiatement au Réseau Après-vente Abarth.
51

Témoin Signification

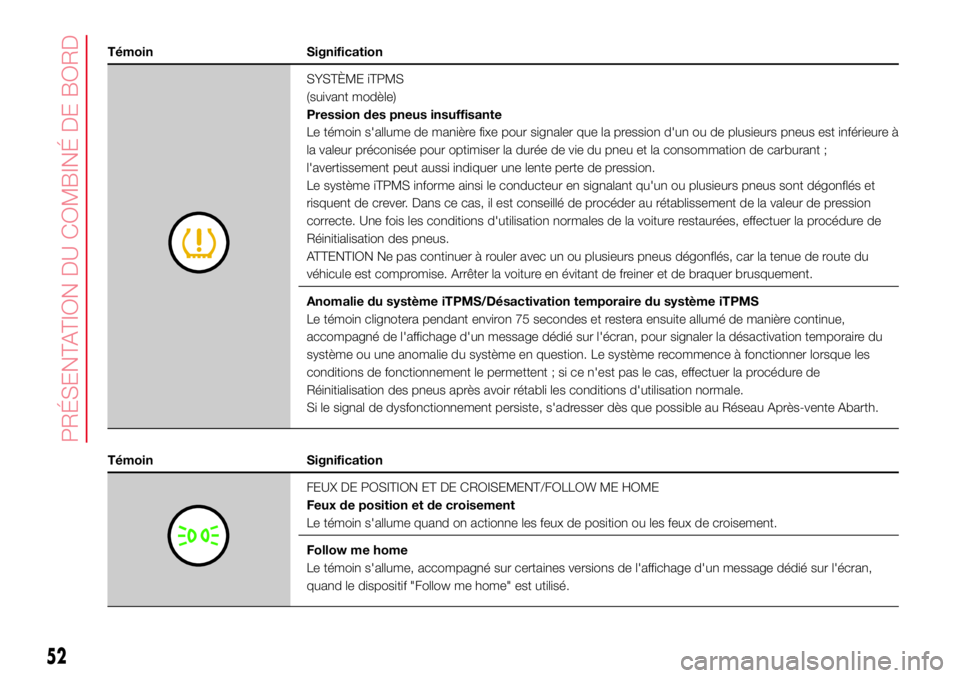

SYSTÈME iTPMS
(suivant modèle)
Pression des pneus insuffisante
Le témoin s'allume de manière fixe pour signaler que la pression d'un ou de plusieurs pneus est inférieure à
la valeur préconisée pour optimiser la durée de vie du pneu et la consommation de carburant ;
l'avertissement peut aussi indiquer une lente perte de pression.
Le système iTPMS informe ainsi le conducteur en signalant qu'un ou plusieurs pneus sont dégonflés et
risquent de crever. Dans ce cas, il est conseillé de procéder au rétablissement de la valeur de pression
correcte. Une fois les conditions d'utilisation normales de la voiture restaurées, effectuer la procédure de
Réinitialisation des pneus.
ATTENTION Ne pas continuer à rouler avec un ou plusieurs pneus dégonflés, car la tenue de route du
véhicule est compromise. Arrêter la voiture en évitant de freiner et de braquer brusquement.
Anomalie du système iTPMS/Désactivation temporaire du système iTPMS
Le témoin clignotera pendant environ 75 secondes et restera ensuite allumé de manière continue,
accompagné de l'affichage d'un message dédié sur l'écran, pour signaler la désactivation temporaire du
système ou une anomalie du système en question. Le système recommence à fonctionner lorsque les
conditions de fonctionnement le permettent ; si ce n'est pas le cas, effectuer la procédure de
Réinitialisation des pneus après avoir rétabli les conditions d'utilisation normale.
Si le signal de dysfonctionnement persiste, s'adresser dès que possible au Réseau Après-vente Abarth.
Témoin Signification
FEUX DE POSITION ET DE CROISEMENT/FOLLOW ME HOME
Feux de position et de croisement
Le témoin s'allume quand on actionne les feux de position ou les feux de croisement.
Follow me home
Le témoin s'allume, accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran,
quand le dispositif "Follow me home" est utilisé.
52
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification

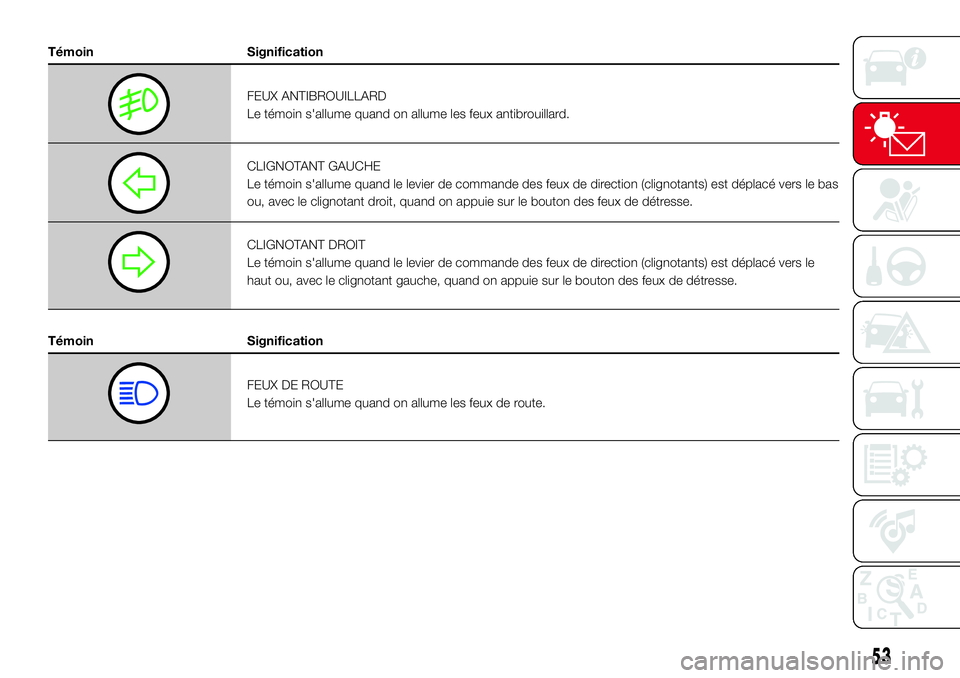

FEUX ANTIBROUILLARD
Le témoin s'allume quand on allume les feux antibrouillard.
CLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande des feux de direction (clignotants) est déplacé vers le bas
ou, avec le clignotant droit, quand on appuie sur le bouton des feux de détresse.
CLIGNOTANT DROIT
Le témoin s'allume quand le levier de commande des feux de direction (clignotants) est déplacé vers le
haut ou, avec le clignotant gauche, quand on appuie sur le bouton des feux de détresse.
Témoin Signification
FEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
53

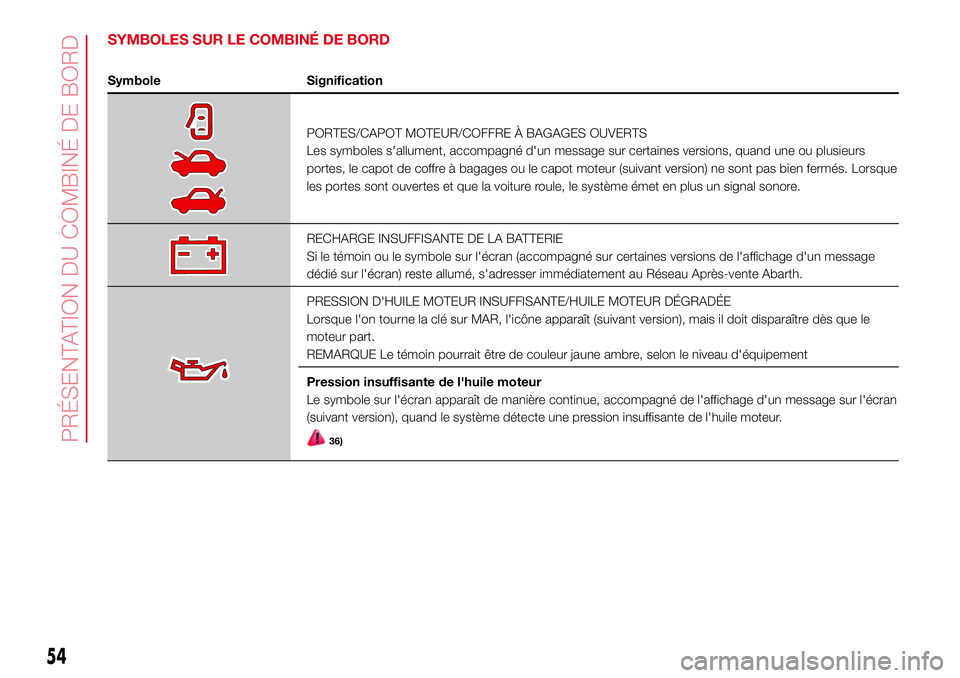

SYMBOLES SUR LE COMBINÉ DE BORD
Symbole Signification
PORTES/CAPOT MOTEUR/COFFRE À BAGAGES OUVERTS
Les symboles s'allument, accompagné d'un message sur certaines versions, quand une ou plusieurs
portes, le capot de coffre à bagages ou le capot moteur (suivant version) ne sont pas bien fermés. Lorsque
les portes sont ouvertes et que la voiture roule, le système émet en plus un signal sonore.
RECHARGE INSUFFISANTE DE LA BATTERIE
Si le témoin ou le symbole sur l'écran (accompagné sur certaines versions de l'affichage d'un message
dédié sur l'écran) reste allumé, s'adresser immédiatement au Réseau Après-vente Abarth.
PRESSION D'HUILE MOTEUR INSUFFISANTE/HUILE MOTEUR DÉGRADÉE
Lorsque l'on tourne la clé sur MAR, l'icône apparaît (suivant version), mais il doit disparaître dès que le
moteur part.
REMARQUE Le témoin pourrait être de couleur jaune ambre, selon le niveau d'équipement
Pression insuffisante de l'huile moteur
Le symbole sur l'écran apparaît de manière continue, accompagné de l'affichage d'un message sur l'écran
(suivant version), quand le système détecte une pression insuffisante de l'huile moteur.
36)
54
PRÉSENTATION DU COMBINÉ DE BORD

Symbole Signification

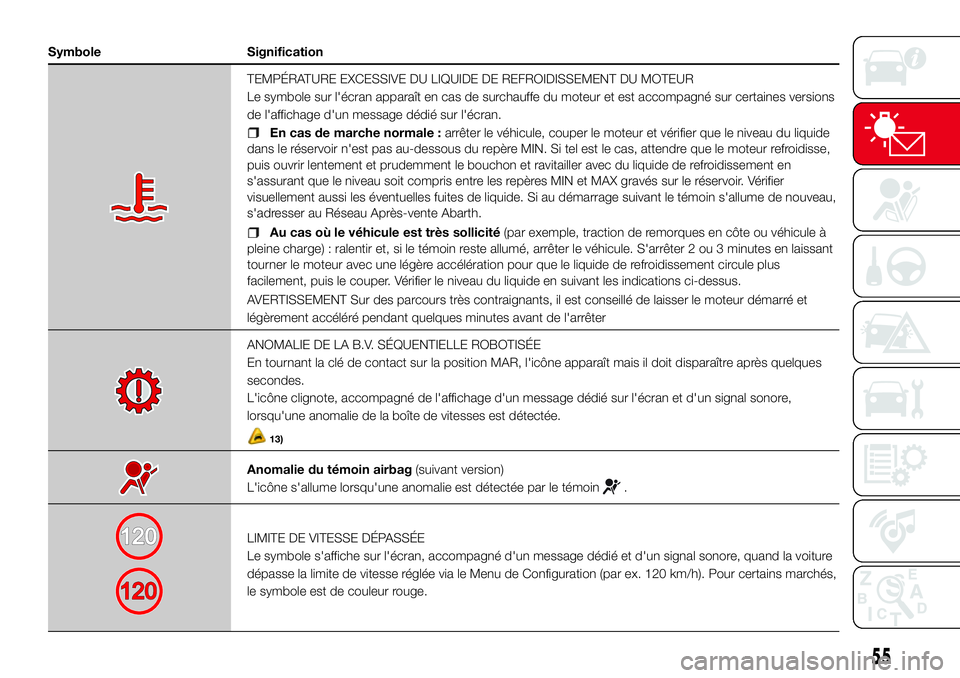

TEMPÉRATURE EXCESSIVE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le symbole sur l'écran apparaît en cas de surchauffe du moteur et est accompagné sur certaines versions
de l'affichage d'un message dédié sur l'écran.
En cas de marche normale :arrêter le véhicule, couper le moteur et vérifier que le niveau du liquide
dans le réservoir n'est pas au-dessous du repère MIN. Si tel est le cas, attendre que le moteur refroidisse,
puis ouvrir lentement et prudemment le bouchon et ravitailler avec du liquide de refroidissement en
s'assurant que le niveau soit compris entre les repères MIN et MAX gravés sur le réservoir. Vérifier
visuellement aussi les éventuelles fuites de liquide. Si au démarrage suivant le témoin s'allume de nouveau,
s'adresser au Réseau Après-vente Abarth.
Au cas où le véhicule est très sollicité(par exemple, traction de remorques en côte ou véhicule à
pleine charge) : ralentir et, si le témoin reste allumé, arrêter le véhicule. S'arrêter 2 ou 3 minutes en laissant
tourner le moteur avec une légère accélération pour que le liquide de refroidissement circule plus
facilement, puis le couper. Vérifier le niveau du liquide en suivant les indications ci-dessus.
AVERTISSEMENT Sur des parcours très contraignants, il est conseillé de laisser le moteur démarré et
légèrement accéléré pendant quelques minutes avant de l'arrêter
ANOMALIE DE LA B.V. SÉQUENTIELLE ROBOTISÉE
En tournant la clé de contact sur la position MAR, l'icône apparaît mais il doit disparaître après quelques
secondes.
L'icône clignote, accompagné de l'affichage d'un message dédié sur l'écran et d'un signal sonore,
lorsqu'une anomalie de la boîte de vitesses est détectée.
13)
Anomalie du témoin airbag(suivant version)
L'icône s'allume lorsqu'une anomalie est détectée par le témoin
.
LIMITE DE VITESSE DÉPASSÉE
Le symbole s'affiche sur l'écran, accompagné d'un message dédié et d'un signal sonore, quand la voiture
dépasse la limite de vitesse réglée via le Menu de Configuration (par ex. 120 km/h). Pour certains marchés,
le symbole est de couleur rouge.
55

Symbole Signification

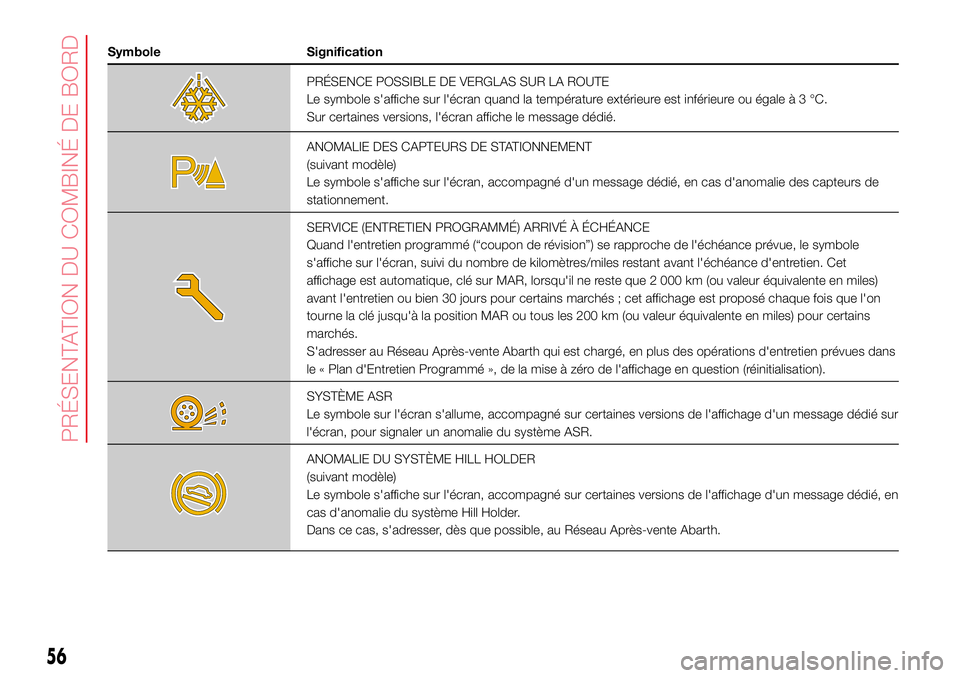

PRÉSENCE POSSIBLE DE VERGLAS SUR LA ROUTE
Le symbole s'affiche sur l'écran quand la température extérieure est inférieure ou égaleà3°C.
Sur certaines versions, l'écran affiche le message dédié.
ANOMALIE DES CAPTEURS DE STATIONNEMENT
(suivant modèle)
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'anomalie des capteurs de
stationnement.
SERVICE (ENTRETIEN PROGRAMMÉ) ARRIVÉ À ÉCHÉANCE
Quand l'entretien programmé (“coupon de révision”) se rapproche de l'échéance prévue, le symbole
s'affiche sur l'écran, suivi du nombre de kilomètres/miles restant avant l'échéance d'entretien. Cet
affichage est automatique, clé sur MAR, lorsqu'il ne reste que 2 000 km (ou valeur équivalente en miles)
avant l'entretien ou bien 30 jours pour certains marchés ; cet affichage est proposé chaque fois que l'on
tourne la clé jusqu'à la position MAR ou tous les 200 km (ou valeur équivalente en miles) pour certains
marchés.
S'adresser au Réseau Après-vente Abarth qui est chargé, en plus des opérations d'entretien prévues dans
le « Plan d'Entretien Programmé », de la mise à zéro de l'affichage en question (réinitialisation).
SYSTÈME ASR
Le symbole sur l'écran s'allume, accompagné sur certaines versions de l'affichage d'un message dédié sur
l'écran, pour signaler un anomalie du système ASR.
ANOMALIE DU SYSTÈME HILL HOLDER
(suivant modèle)
Le symbole s'affiche sur l'écran, accompagné sur certaines versions de l'affichage d'un message dédié, en
cas d'anomalie du système Hill Holder.
Dans ce cas, s'adresser, dès que possible, au Réseau Après-vente Abarth.
56
PRÉSENTATION DU COMBINÉ DE BORD

Symbole Signification

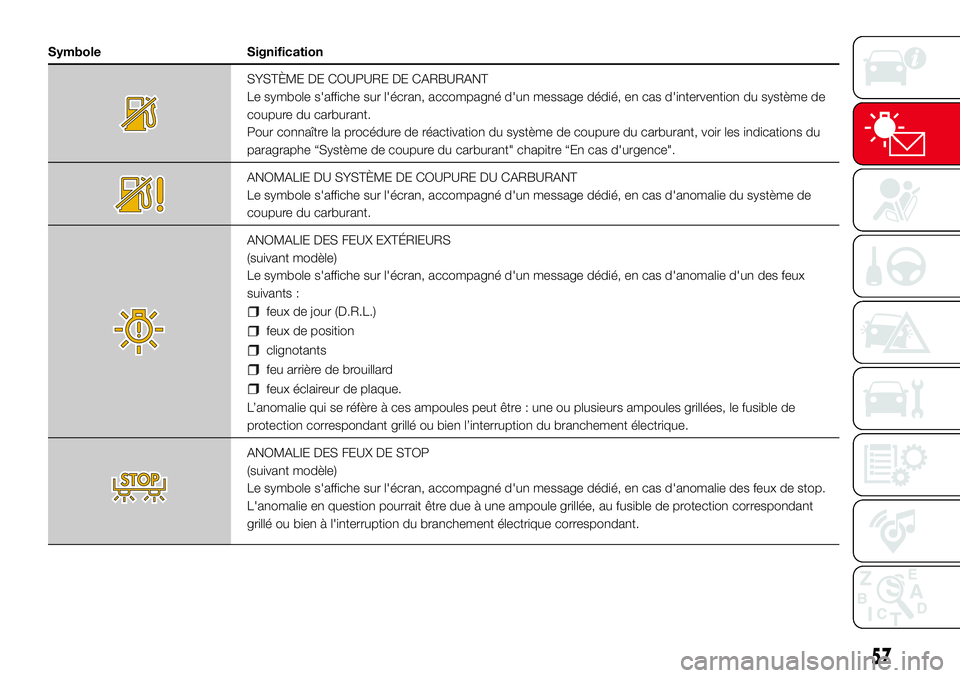

SYSTÈME DE COUPURE DE CARBURANT
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'intervention du système de
coupure du carburant.
Pour connaître la procédure de réactivation du système de coupure du carburant, voir les indications du
paragraphe “Système de coupure du carburant" chapitre “En cas d'urgence".
ANOMALIE DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'anomalie du système de
coupure du carburant.
ANOMALIE DES FEUX EXTÉRIEURS
(suivant modèle)
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'anomalie d'un des feux
suivants :
feux de jour (D.R.L.)
feux de position
clignotants
feu arrière de brouillard
feux éclaireur de plaque.
L’anomalie qui se réfère à ces ampoules peut être : une ou plusieurs ampoules grillées, le fusible de
protection correspondant grillé ou bien l’interruption du branchement électrique.
ANOMALIE DES FEUX DE STOP
(suivant modèle)
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'anomalie des feux de stop.
L'anomalie en question pourrait être due à une ampoule grillée, au fusible de protection correspondant
grillé ou bien à l'interruption du branchement électrique correspondant.
57

Symbole Signification

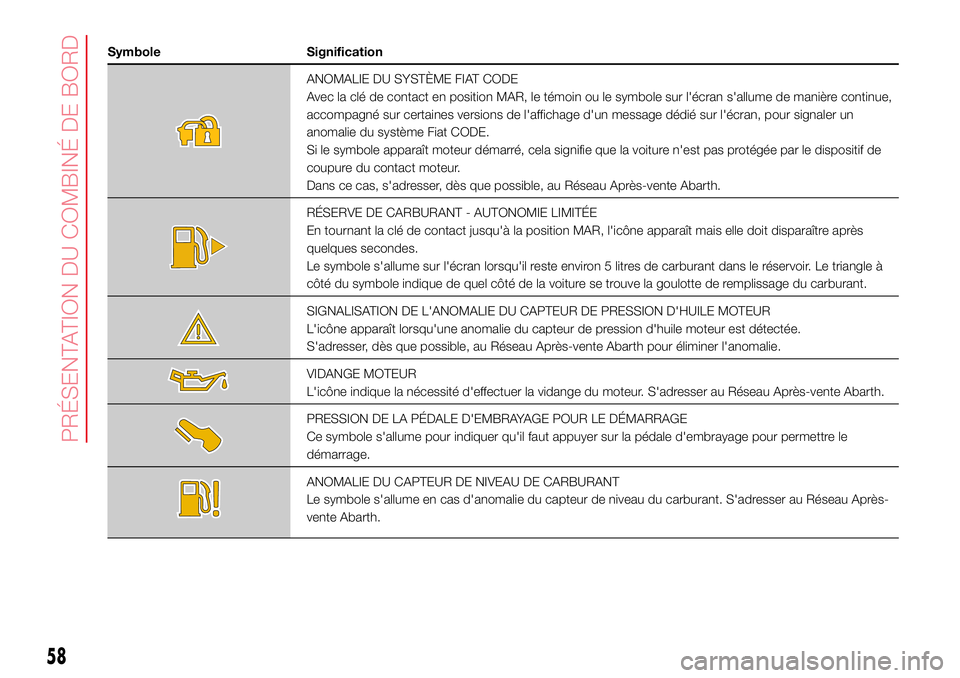

ANOMALIE DU SYSTÈME FIAT CODE
Avec la clé de contact en position MAR, le témoin ou le symbole sur l'écran s'allume de manière continue,
accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran, pour signaler un
anomalie du système Fiat CODE.
Si le symbole apparaît moteur démarré, cela signifie que la voiture n'est pas protégée par le dispositif de
coupure du contact moteur.
Dans ce cas, s'adresser, dès que possible, au Réseau Après-vente Abarth.
RÉSERVE DE CARBURANT - AUTONOMIE LIMITÉE
En tournant la clé de contact jusqu'à la position MAR, l'icône apparaît mais elle doit disparaître après
quelques secondes.
Le symbole s'allume sur l'écran lorsqu'il reste environ 5 litres de carburant dans le réservoir. Le triangle à
côté du symbole indique de quel côté de la voiture se trouve la goulotte de remplissage du carburant.
SIGNALISATION DE L'ANOMALIE DU CAPTEUR DE PRESSION D'HUILE MOTEUR
L'icône apparaît lorsqu'une anomalie du capteur de pression d'huile moteur est détectée.
S'adresser, dès que possible, au Réseau Après-vente Abarth pour éliminer l'anomalie.
VIDANGE MOTEUR
L'icône indique la nécessité d'effectuer la vidange du moteur. S'adresser au Réseau Après-vente Abarth.
PRESSION DE LA PÉDALE D'EMBRAYAGE POUR LE DÉMARRAGE
Ce symbole s'allume pour indiquer qu'il faut appuyer sur la pédale d'embrayage pour permettre le
démarrage.
ANOMALIE DU CAPTEUR DE NIVEAU DE CARBURANT
Le symbole s'allume en cas d'anomalie du capteur de niveau du carburant. S'adresser au Réseau Après-
vente Abarth.
58
PRÉSENTATION DU COMBINÉ DE BORD
