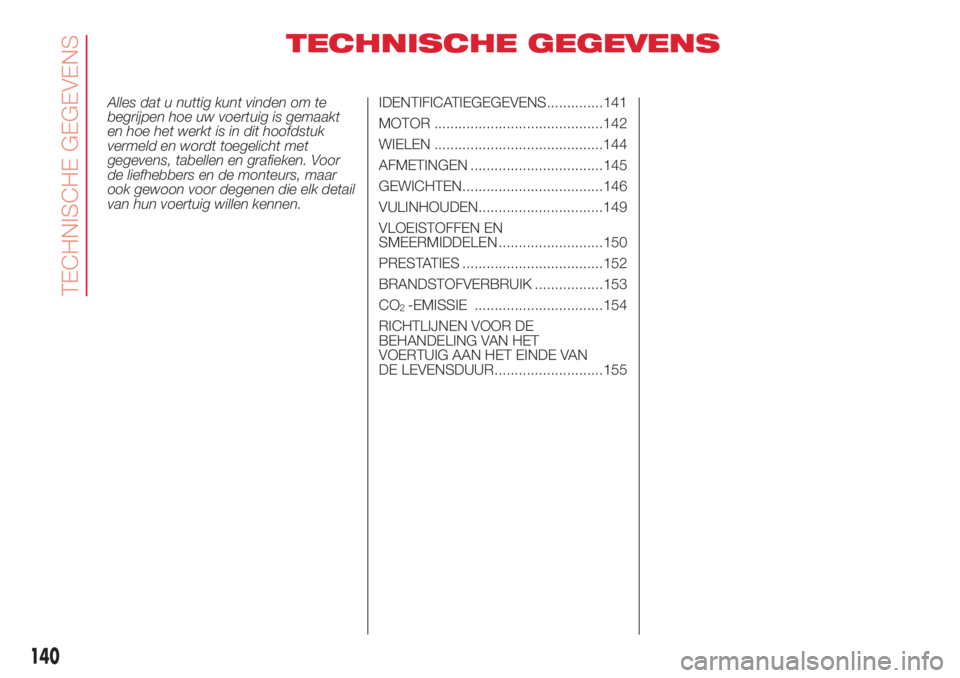

TECHNISCHE GEGEVENS
Alles dat u nuttig kunt vinden om te
begrijpen hoe uw voertuig is gemaakt
en hoe het werkt is in dit hoofdstuk
vermeld en wordt toegelicht met
gegevens, tabellen en grafieken. Voor
de liefhebbers en de monteurs, maar
ook gewoon voor degenen die elk detail
van hun voertuig willen kennen.IDENTIFICATIEGEGEVENS..............141
MOTOR ..........................................142
WIELEN ..........................................144
AFMETINGEN .................................145
GEWICHTEN...................................146
VULINHOUDEN...............................149
VLOEISTOFFEN EN
SMEERMIDDELEN ..........................150
PRESTATIES ...................................152
BRANDSTOFVERBRUIK .................153
CO
2-EMISSIE ................................154
RICHTLIJNEN VOOR DE
BEHANDELING VAN HET
VOERTUIG AAN HET EINDE VAN
DE LEVENSDUUR...........................155
140
TECHNISCHE GEGEVENS

IDENTIFICATIE-
GEGEVENS
De volgende identificatiecodes zijn op
de plaatjes ingeslagen en vermeld:
VIN-plaatje (typeplaatje met
identificatiegegevens).
Chassisnummer.
Identificatieplaatje carrosserielak.
Motorcode.
PLAATJE VOERTUIG-
INDENTIFICATIENUMMER
(VIN)
Het gegevensplaatje bevindt zich links
op het achterste gedeelte van de vloer
van de bagageruimte en bevat de
volgende identificatiegegevens fig. 113:
ANaam van de fabrikant
BNummer typegoedkeuring.
CIdentificatiecode voertuigtype.
DChassisnummer.
EMax. toelaatbaar gewicht van volledig
beladen voertuig.
FMax. toelaatbaar gewicht van volledig
beladen voertuig met aanhanger.
GMax. toelaatbaar gewicht op eerste
(voor)as.
HMax. toelaatbaar gewicht op tweede
(achter)as.
IMotortype.
LCode van carrosserieversie.
MNummer voor onderdelen.
CHASSISNUMMER
Het plaatje bevindt zich rechts op de
vloer van de bagageruimte en bevat de
volgende gegevens fig. 114:
voertuigtype;
chassisnummer.IDENTIFICATIEPLAATJE
CARROSSERIELAK
Dit plaatje is aangebracht op de
buitenste stijl (linkerzijde) van
de achterklep en bevat de volgende
gegevens fig. 115:
ALakfabrikant.
BKleurnaam.
CKleurcode.
DCode voor opnieuw spuiten en
bijwerken.
MOTORCODE
Deze is op het cilinderblok ingeslagen
en vermeldt het type en het
motorserienummer.
113AB0A0346C
114AB0A0345C
115AB0A0344C
141

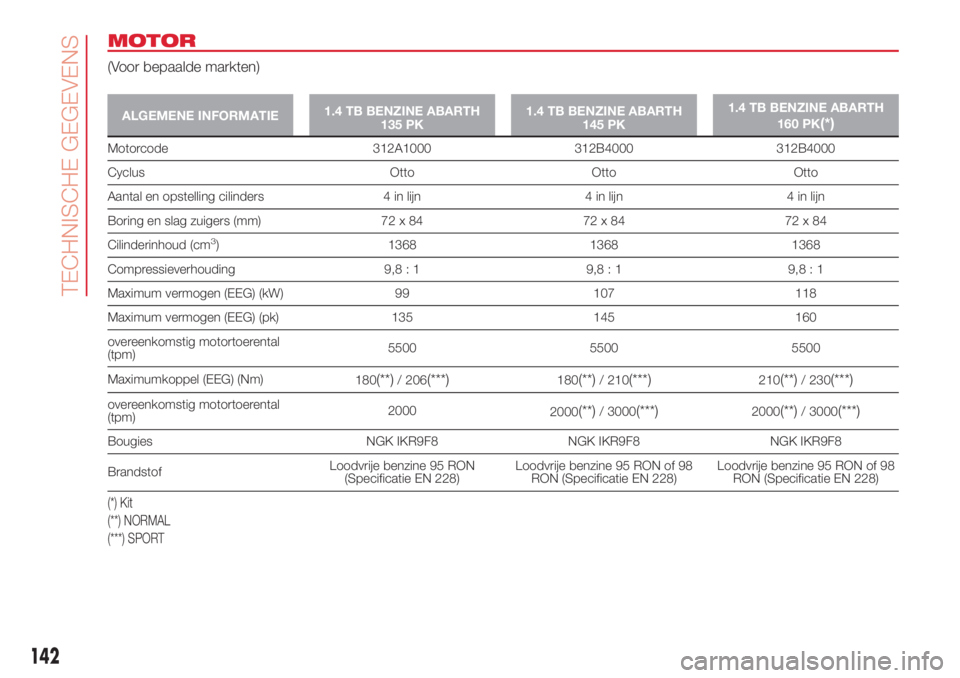

MOTOR
(Voor bepaalde markten)
ALGEMENE INFORMATIE1.4 TB BENZINE ABARTH
135 PK1.4 TB BENZINE ABARTH
145 PK1.4 TB BENZINE ABARTH
160 PK(*)
Motorcode 312A1000 312B4000 312B4000
Cyclus Otto Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72 x 84 72 x 84 72 x 84
Cilinderinhoud (cm
3) 1368 1368 1368
Compressieverhouding 9,8 : 1 9,8 : 1 9,8 : 1
Maximum vermogen (EEG) (kW) 99 107 118
Maximum vermogen (EEG) (pk) 135 145 160
overeenkomstig motortoerental
(tpm)5500 5500 5500
Maximumkoppel (EEG) (Nm)
180
(**)/ 206(***)180(**)/ 210(***)210(**)/ 230(***)
overeenkomstig motortoerental
(tpm)2000
2000(**)/ 3000(***)2000(**)/ 3000(***)
Bougies NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
BrandstofLoodvrije benzine 95 RON
(Specificatie EN 228)Loodvrije benzine 95 RON of 98
RON (Specificatie EN 228)Loodvrije benzine 95 RON of 98
RON (Specificatie EN 228)
(*) Kit
(**) NORMAL
(***) SPORT
142
TECHNISCHE GEGEVENS

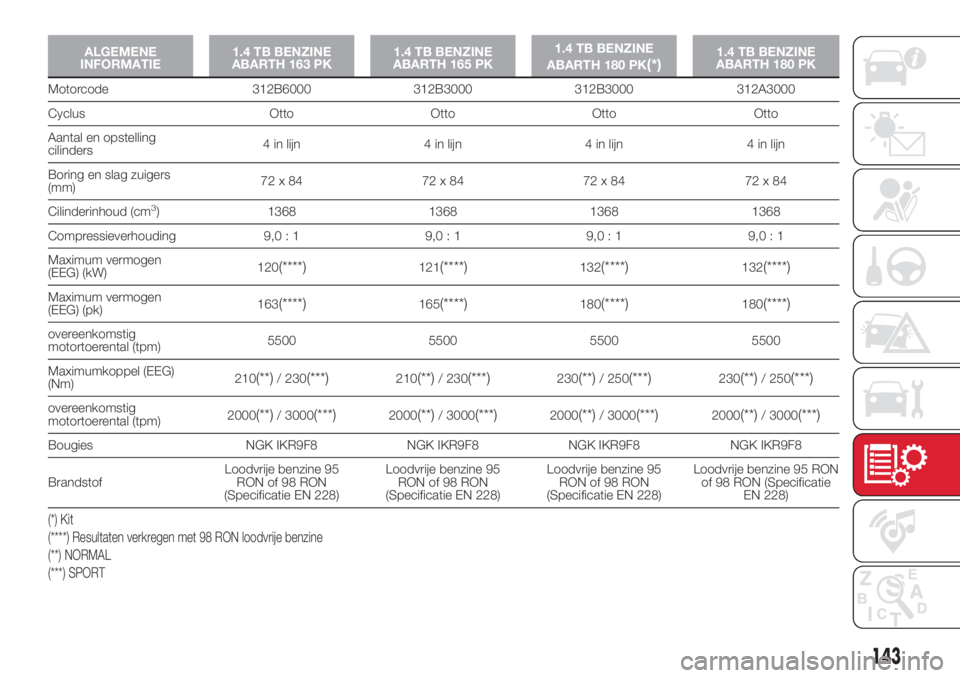

ALGEMENE
INFORMATIE1.4 TB BENZINE
ABARTH 163 PK1.4 TB BENZINE
ABARTH 165 PK1.4 TB BENZINE
ABARTH 180 PK(*)1.4 TB BENZINE
ABARTH 180 PK
Motorcode 312B6000 312B3000 312B3000 312A3000
Cyclus Otto Otto Otto Otto
Aantal en opstelling
cilinders4 in lijn 4 in lijn 4 in lijn 4 in lijn
Boring en slag zuigers
(mm)72x84 72x84 72x84 72x84
Cilinderinhoud (cm
3) 1368 1368 1368 1368
Compressieverhouding 9,0 : 1 9,0 : 1 9,0 : 1 9,0 : 1
Maximum vermogen
(EEG) (kW)120
(****)121(****)132(****)132(****)
Maximum vermogen
(EEG) (pk)163(****)165(****)180(****)180(****)
overeenkomstig
motortoerental (tpm)5500 5500 5500 5500
Maximumkoppel (EEG)
(Nm)210
(**)/ 230(***)210(**)/ 230(***)230(**)/ 250(***)230(**)/ 250(***)
overeenkomstig
motortoerental (tpm)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)
Bougies NGK IKR9F8 NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
BrandstofLoodvrije benzine 95
RON of 98 RON
(Specificatie EN 228)Loodvrije benzine 95
RON of 98 RON
(Specificatie EN 228)Loodvrije benzine 95
RON of 98 RON
(Specificatie EN 228)Loodvrije benzine 95 RON
of 98 RON (Specificatie
EN 228)
(*) Kit
(****) Resultaten verkregen met 98 RON loodvrije benzine
(**) NORMAL
(***) SPORT
143

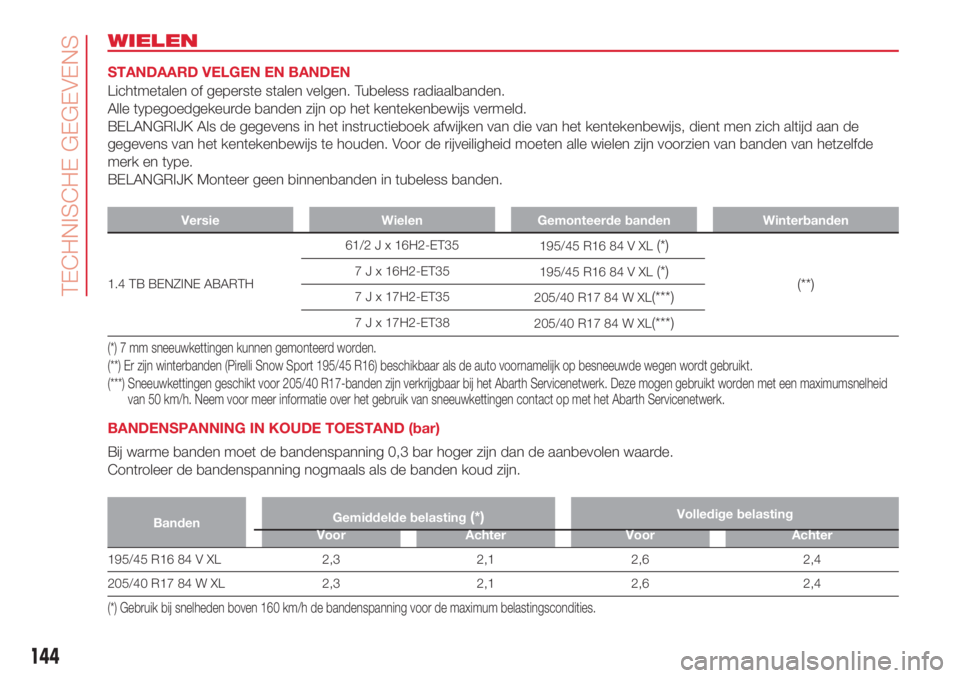

WIELEN
STANDAARD VELGEN EN BANDEN
Lichtmetalen of geperste stalen velgen. Tubeless radiaalbanden.
Alle typegoedgekeurde banden zijn op het kentekenbewijs vermeld.
BELANGRIJK Als de gegevens in het instructieboek afwijken van die van het kentekenbewijs, dient men zich altijd aan de
gegevens van het kentekenbewijs te houden. Voor de rijveiligheid moeten alle wielen zijn voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen binnenbanden in tubeless banden.
Versie Wielen Gemonteerde banden Winterbanden
1.4 TB BENZINE ABARTH61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35
205/40 R17 84 W XL(***)
7 J x 17H2-ET38
205/40 R17 84 W XL(***)
(*) 7 mm sneeuwkettingen kunnen gemonteerd worden.
(**) Er zijn winterbanden (Pirelli Snow Sport 195/45 R16) beschikbaar als de auto voornamelijk op besneeuwde wegen wordt gebruikt.
(***) Sneeuwkettingen geschikt voor 205/40 R17-banden zijn verkrijgbaar bij het Abarth Servicenetwerk. Deze mogen gebruikt worden met een maximumsnelheid
van 50 km/h. Neem voor meer informatie over het gebruik van sneeuwkettingen contact op met het Abarth Servicenetwerk.
BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de aanbevolen waarde.
Controleer de bandenspanning nogmaals als de banden koud zijn.
BandenGemiddelde belasting(*)Volledige belasting
Voor Achter Voor Achter
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Gebruik bij snelheden boven 160 km/h de bandenspanning voor de maximum belastingscondities.
144
TECHNISCHE GEGEVENS

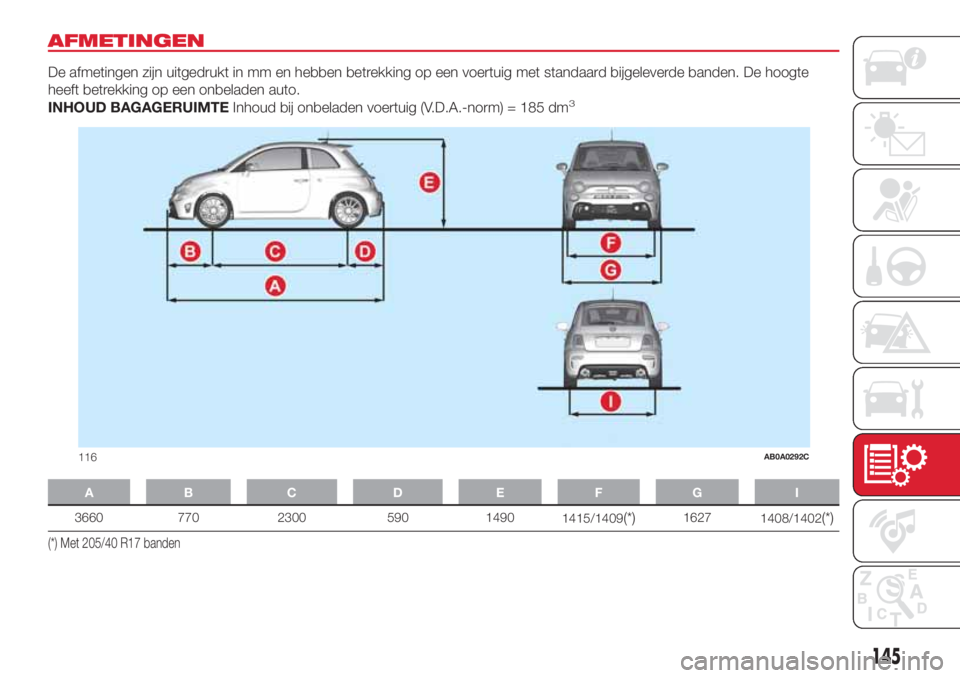

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto.
INHOUD BAGAGERUIMTEInhoud bij onbeladen voertuig (V.D.A.-norm) = 185 dm
3
AB C D EFG I
3660 770 2300 590 1490
1415/1409(*)1627
1408/1402(*)
(*) Met 205/40 R17 banden
116AB0A0292C
145

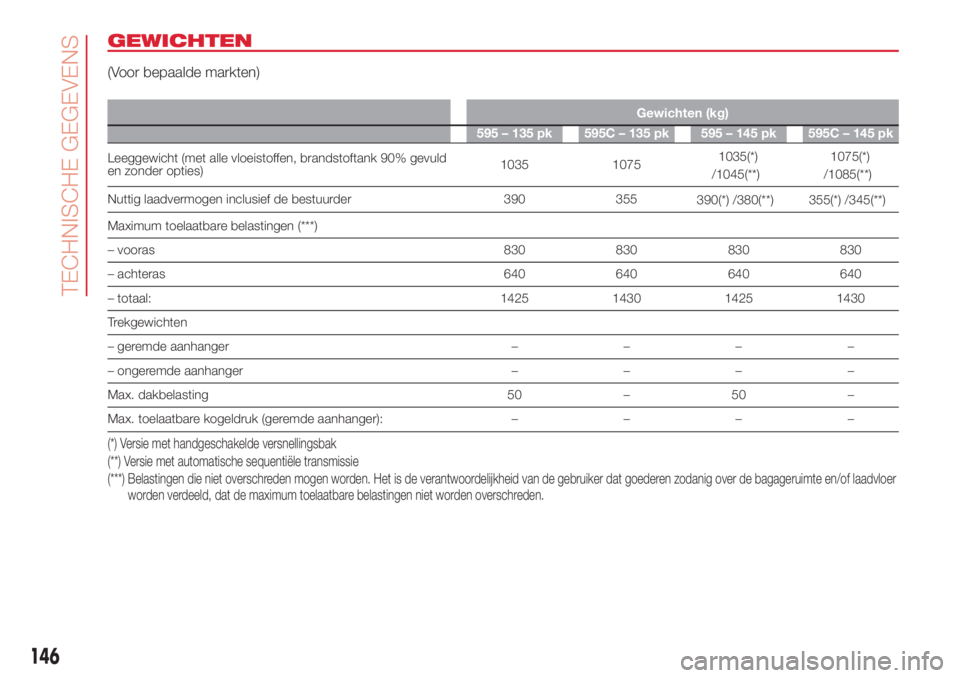

GEWICHTEN
(Voor bepaalde markten)
Gewichten (kg)
595 – 135 pk 595C – 135 pk 595 – 145 pk 595C – 145 pk
Leeggewicht (met alle vloeistoffen, brandstoftank 90% gevuld
en zonder opties)1035 10751035(*)
/1045(**)1075(*)
/1085(**)
Nuttig laadvermogen inclusief de bestuurder 390 355
390(*) /380(**)355(*) /345(**)
Maximum toelaatbare belastingen(***)
– vooras 830 830 830 830
– achteras 640 640 640 640
– totaal: 1425 1430 1425 1430
Trekgewichten
– geremde aanhanger––––
– ongeremde aanhanger––––
Max. dakbelasting 50 – 50 –
Max. toelaatbare kogeldruk (geremde aanhanger):––––
(*) Versie met handgeschakelde versnellingsbak
(**) Versie met automatische sequentiële transmissie
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
146
TECHNISCHE GEGEVENS

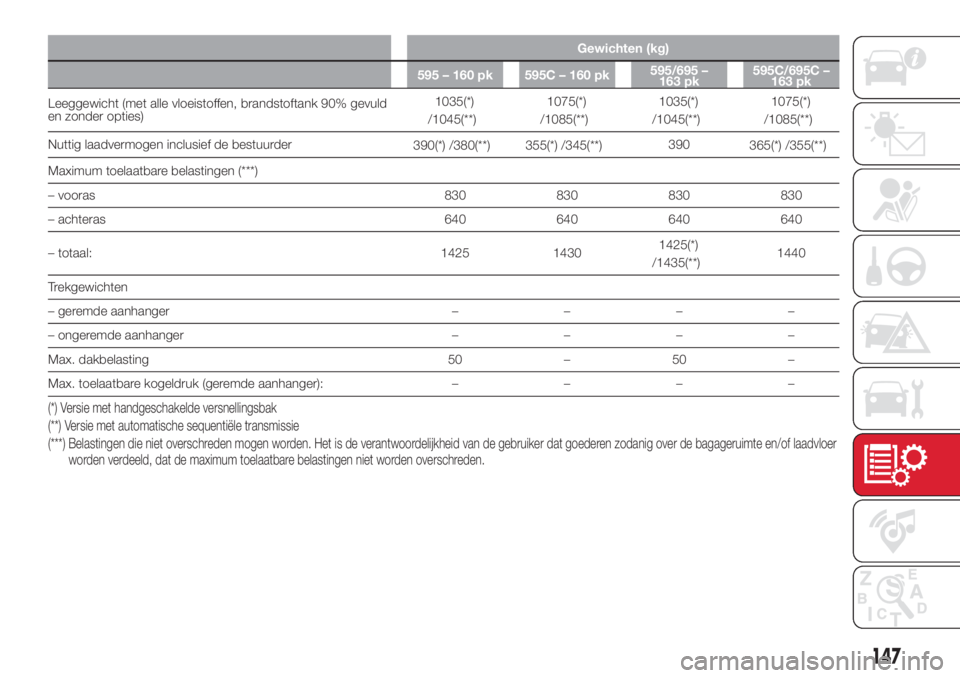

Gewichten (kg)
595 – 160 pk 595C – 160 pk595/695 –
163 pk595C/695C –
163 pk
Leeggewicht (met alle vloeistoffen, brandstoftank 90% gevuld
en zonder opties)1035(*)
/1045(**)1075(*)
/1085(**)1035(*)
/1045(**)1075(*)
/1085(**)
Nuttig laadvermogen inclusief de bestuurder
390(*) /380(**)355(*) /345(**)390
365(*) /355(**)
Maximum toelaatbare belastingen(***)
– vooras 830 830 830 830
– achteras 640 640 640 640
– totaal: 1425 14301425
(*)
/1435(**)1440
Trekgewichten
– geremde aanhanger––––
– ongeremde aanhanger––––
Max. dakbelasting 50 – 50 –
Max. toelaatbare kogeldruk (geremde aanhanger):––––
(*) Versie met handgeschakelde versnellingsbak
(**) Versie met automatische sequentiële transmissie
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
147

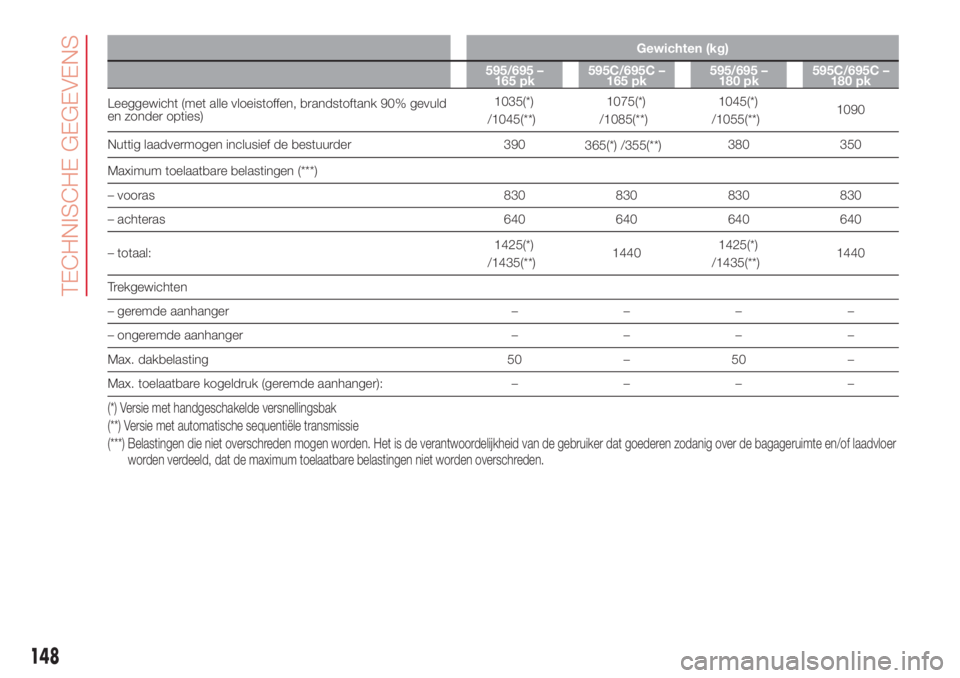

Gewichten (kg)
