sprawdzić, czy taśmy pasów
bezpieczeństwa są rozciągnięte,
nieposkręcane
posłużyć się uchwytami1i2rys. 15,
aby odblokować oparcia i złożyć je na
poduszkę.
Przywracanie siedzenia tylnego do
pozycji wyjściowej
Podnieść oparcia, popychając je do
tyłu, aż do usłyszenia dźwięku
zatrzaśnięcia blokady obu
mechanizmów mocujących.
Ustawić zatrzaski pasów
bezpieczeństwa zwrócone ku górze, a
następnie ułożyć poduszkę w położeniu
normalnego użycia.
OSTRZEŻENIE Aby właściwie
przywrócić oparcie do pozycji
wyjściowej, zaleca się wykonywać te
czynności z zewnątrz samochodu przez
drzwi.
OSTRZEŻENIE Przy ustawianiu oparcia
w pozycję użycia należy upewnić się
o jego zatrzaśnięciu, o czym świadczy
dźwięk zatrzaśnięcia blokady. Należy
upewnić się, czy oparcia zostały
prawidłowo zamocowane z obu stron,
aby w przypadku gwałtownego
hamowania oparcie nie przesunęło się
w przód, powodując obrażenia
pasażerów.
UWAGA
8)Wszelkie regulacje można wykonywać
wyłącznie na postoju.
9)Gdy dostępne są poduszki typu
side-bag, użycie pokrowców na siedzenia
innych niż te, które dostępne są w
Lineaccessori Abarth, jest niebezpieczne.
10)Po zwolnieniu dźwigni regulacyjnej
należy sprawdzać zawsze, czy siedzenie
zablokowało się w prowadnicach, próbując
przesunąć je do przodu i do tyłu. Brak
zablokowania może spowodować
niespodziewanie przesunięcie się siedzenia
i utratę kontroli nad samochodem.
11)Należy upewnić się, czy oparcia zostały
prawidłowo zamocowane z obu stron,
aby w przypadku gwałtownego hamowania
oparcia nie przesunęły się do przodu,
raniąc pasażerów.
UWAGA
2)Poszycia siedzeń z tkaniny
zaprojektowano tak, aby były bardzo trwałe
przy normalnych warunkach użytkowania
samochodu. Niemniej jednak należy
absolutnie unikać długotrwałego i/lub
nagłego pocierania ubraniem
posiadającym sprzączki metalowe, guziki
ozdobne, mocowania na rzepy i/lub tym
podobne, które w sposób miejscowy i
jednostajny mogłoby spowodować
przetarcie włókna i w konsekwencji
uszkodzenie poszycia.3)Przed złożeniem oparcia siedzenia należy
usunąć jakiekolwiek znajdujące się na nim
przedmioty.
18
POZNAWANIE SAMOCHODU

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.ZESTAW WSKAŹNIKÓW I
WSKAŹNIKI..................................... 42
POZYCJE MENU ............................ 44
KOMPUTER (TRIP COMPUTER) ..... 46
LAMPKI SYGNALIZACYJNE I
KOMUNIKATY ................................. 48
-NIEZAPIĘTE PASY
BEZPIECZEŃSTWA ............................. 48
-AWARIA EBD ..................................... 49
-AWARIA PODUSZKI POWIETRZNEJ.. 49
-NISKI POZIOM PŁYNU
HAMULCOWEGO/WŁĄCZONY
HAMULEC RĘCZNY ............................ 50
-AWARIA ELEKTRYCZNEGO
WSPOMAGANIA KIEROWNICY
„DUALDRIVE” ...................................... 51
-ZUŻYTE KLOCKI HAMULCOWE ........ 51
-SYSTEM ESC .................................... 52
-AWARIA SYSTEMU
EOBD/WTRYSKU ................................ 53
-ŚWIATŁO PRZECIWMGŁOWE
TYLNE ................................................. 53
-AWARIA SYSTEMU ABS .................... 53
-SYSTEM iTPMS ................................. 54
-ŚWIATŁA POZYCYJNE I ŚWIATŁA
MIJANIA/FOLLOW ME HOME ............. 55
-ŚWIATŁA PRZECIWMGŁOWE
PRZEDNIE ........................................... 55
-KIERUNKOWSKAZ LEWY .................. 55
-KIERUNKOWSKAZ PRAWY ............... 55
-ŚWIATŁA DROGOWE ........................ 56
-OTWARTE DRZWI/POKRYWA
KOMORY SILNIKA/POKRYWA
BAGAŻNIKA ........................................ 56
-NIEWYSTARCZAJĄCY POZIOM
NAŁADOWANIA AKUMULATORA........ 56-NIEWYSTARCZAJĄCE CIŚNIENIE
OLEJU SILNIKOWEGO/ZUŻYTY OLEJ
SILNIKOWY ......................................... 57
-NADMIERNA TEMPERATURA
PŁYNU CHŁODZĄCEGO SILNIK ......... 57
-AWARIA SEKWENCYJNEJ,
PÓŁAUTOMATYCZNEJ SKRZYNI
BIEGÓW.............................................. 58
-PRZEKROCZONY LIMIT
PRĘDKOŚCI ........................................ 58
-MOŻLIWE OBLODZENIE DROGI........ 58
-AWARIA CZUJNIKÓW
PARKOWANIA ..................................... 58
-PRZEGLĄD OKRESOWY (SERVICE)
NIEWAŻNY .......................................... 59
-SYSTEM ASR .................................... 59
-AWARIA SYSTEMU HILL HOLDER .... 59
-SYSTEM BLOKOWANIA PALIWA ....... 59
-AWARIA SYSTEMU BLOKOWANIA
PALIWA ............................................... 59
-AWARIA ŚWIATEŁ
ZEWNĘTRZNYCH ............................... 60
-AWARIA ŚWIATEŁ STOP ................... 60
-AWARIA SYSTEMU FIAT CODE ......... 60
-REZERWA PALIWA -
OGRANICZONY ZASIĘG ..................... 60
-SYGNALIZOWANIE AWARII
CZUJNIKA CIŚNIENIA OLEJU
SILNIKOWEGO ................................... 61
-WYMIANA OLEJU .............................. 61
-NACIŚNIJ PEDAŁ SPRZĘGŁA, ABY
URUCHOMIĆ SAMOCHÓD ................. 61
-AWARIA CZUJNIKA POZIOMU
PALIWA ............................................... 61
-AWARIA CZUJNIKA DESZCZU .......... 61
-AWARIA CZUJNIKA ZMIERZCHU ...... 61
-KOREKTOR USTAWIENIA ŚWIATEŁ
REFLEKTORÓW .................................. 61
41

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaAWARIA SYSTEMU EOBD/WTRYSKU
W normalnych warunkach, po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR, lampka
sygnalizacyjna zaświeci się, ale powinna zgasnąć zaraz po uruchomieniu silnika.
Jeżeli lampka sygnalizacyjna świeci się lub zaświeca się podczas jazdy (w niektórych wersjach
jednocześnie na wyświetlaczu pojawia się specjalny komunikat), sygnalizuje wówczas nieprawidłowe
funkcjonowanie układu wtrysku; w szczególności świecąca się lampka sygnalizuje nieprawidłowe
funkcjonowanie systemu zasilania/zapłonu, które może spowodować zwiększoną emisję spalin,
ewentualną utratę osiągów, nieodpowiednie własności jezdne i zwiększone zużycie paliwa.
W tego typu warunkach można kontynuować podróż, unikając jednak nadmiernego przeciążania silnika lub
wysokich prędkości. Dłuższe używanie samochodu ze świecącą się lampką może spowodować
uszkodzenia: należy zwrócić się jak najszybciej do ASO marki Abarth.
Jeżeli lampka sygnalizacyjna miga, sygnalizuje prawdopodobne uszkodzenie katalizatora.
Gdy lampka sygnalizacyjna miga, należy zwolnić pedał przyspieszenia, zmniejszyć obroty silnika, aż lampka
przestanie migać; kontynuować jazdę z umiarkowaną prędkością, unikając jazdy, która może spowodować
ponowne miganie lampki i zwrócić się możliwie jak najszybciej do ASO marki Abarth.
39)
żółto-pomarańczowaŚWIATŁO PRZECIWMGŁOWE TYLNE
Lampka sygnalizacyjna zaświeca się po włączeniu tylnego światła przeciwmgłowego.
żółto-pomarańczowaAWARIA SYSTEMU ABS
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Lampka sygnalizacyjna zaświeca się (jednocześnie w niektórych wersjach na wyświetlaczu pojawia się
odpowiedni komunikat), gdy system ten jest niesprawny lub niedostępny. W takim przypadku układ
hamulcowy pozostaje niezmiennie sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich
osiągów.
Należy jechać ostrożnie dalej i zwrócić się możliwie jak najszybciej do ASO marki Abarth.
53

SYSTEMY
BEZPIECZEŃSTWA
AKTYWNEGO
W samochodzie znajdują się
następujące urządzenia z zakresu
bezpieczeństwa aktywnego:
ABS (Anti-lock Braking System);
EBD (Electronic Brakingforce
Distribution);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
HH (Hill Holder);
ASR (AntiSlip Regulation);
PBA (Panic Brake Assist);
TTC (Torque Transfert Control).
W celu zapoznania się z działaniem
tych systemów, patrz opis poniżej.
SYSTEM ABS (Anti-lock
Braking System)
Jest to system stanowiący integralną
część układu hamulcowego, który
zapobiega - niezależnie od nawierzchni
drogi i intensywności hamowania -
przed blokowaniem się, a tym samym
poślizgiem jednego lub więcej kół,
zapewniając w ten sposób kontrolę nad
samochodem, a w związku z tym
krótszą drogę hamowania, nawet
podczas hamowania awaryjnego.System ten interweniuje podczas
hamowania, gdy koła są bliskie
zablokowania się, zwykle w przypadku
hamowania awaryjnego lub na
nawierzchni o niskiej przyczepności kół,
gdzie blokowanie się może mieć
miejsce częściej.
Ponadto system ten zwiększa
możliwość kontrolowania samochodu
oraz jego stabilność w razie, gdyby
hamowanie miało miejsce na
nawierzchni o różnej przyczepności kół
prawych i kół lewych bądź też na
zakręcie.
Uzupełnieniem układu jest system EBD
(Electronic Braking Force Distribution),
który umożliwia rozdział siły hamowania
pomiędzy koła przednie i tylne.
Interwencja systemu
O interwencji systemu ABS świadczy
delikatne pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
jest to całkowicie normalne zachowanie
systemu podczas jego interwencji.
40) 41) 42) 43) 44) 45) 46) 47) 48)
SYSTEM DTC (Drag
Torque Control)
System ten zapobiega możliwemu
blokowaniu się kół napędzanych, jakie
mogłoby mieć miejsce na przykład w
przypadku nagłego puszczenia pedału
przyspieszenia lub nagłej redukcji
biegów w warunkach niskiej
przyczepności kół do podłoża. W takiej
sytuacji efekt hamowania silnikiem
mógłby spowodować poślizg kół
napędzanych, a w konsekwencji utratę
stabilności samochodu. W tego typu
sytuacjach system DTC interweniuje
poprzez zwiększanie momentu
obrotowego silnika w celu zapewnienia
stabilności i zwiększenia
bezpieczeństwa samochodu.
64
BEZPIECZEŃSTWO

jeśli poślizg dotyczy obu kół
napędzanych, system ASR
interweniuje, ograniczając moc
przekazywaną przez silnik;
jeśli poślizg dotyczy tylko jednego
koła napędzanego, system interweniuje
również hamując automatycznie kołem,
które się ślizga.
Interwencja systemu
Świadczy o niej pojawiająca się w
zestawie wskaźników ikona
,
informująca kierowcę, że samochód
znajduje się w krytycznych warunkach
stabilności i przyczepności kół do drogi.
Włączanie/wyłączanie ręczne
ASR włącza się automatycznie przy
każdym uruchomieniu silnika. W czasie
jazdy jest możliwe wyłączenie i
następnie włączenie ASR poprzez
naciśnięcie przycisku 1 rys. 51 (TTC).
Wyłączenie systemu sygnalizowane jest
przez zaświecenie się diody w
przycisku, a w niektórych wersjach
przez pojawienie się na wyświetlaczu
odnośnego komunikatu. Po wyłączeniu
ASR podczas jazdy system ten jest
uruchamiany ponownie automatycznie
po kolejnym uruchomieniu samochodu.Podróżując, z zamontowanymi
łańcuchami, po drodze pokrytej
śniegiem, wskazane jest wyłączyć ASR:
w tych warunkach poślizg kół
napędzanych w fazie ruszania
umożliwia uzyskanie większego
momentu napędowego.
57) 58) 59) 60) 61) 62)
SYSTEM PBA (Panic
Brake Assist)
System PBA zaprojektowano w celu
zwiększenia skuteczności zatrzymania
samochodu podczas hamowania
awaryjnego.
System ten rozpoznaje hamowanie
awaryjne poprzez monitoring prędkości
i siły nacisku na pedał hamulca, po
czym zwiększa ciśnienie w układzie
hamulcowym. Pozwala to na skrócenie
drogi hamowania: system PBA stanowi
więc uzupełnienie systemu ABS.
System PBA działa najskuteczniej przy
bardzo szybkim naciśnięciu na pedał
hamulca; ponadto, aby móc w pełni
skorzystać z zalet tego systemu,
konieczne jest ciągłe naciskanie na
pedał hamulca podczas hamowania, a
nie hamowanie w sposób pulsacyjny.
Pedał hamulca należy naciskać tak
długo, dopóki hamowanie nie będzie
już wymagane.System PBA przestaje działać po
zdjęciu nogi z pedału hamulca.
63) 64) 65) 66)
SYSTEM TTC (Torque
Transfert Control)
Stanowi integralną część systemu ESC.
Jest to system, który zwiększa
przeniesienie momentu z silnika na
koła, gwarantując jazdę bezpieczną i
bardziej sportową, w szczególności
podczas pokonywania zakrętu,
reagując zdecydowanie szybciej i
ograniczając podsterowność
samochodu.
Włączanie systemu
System ten uaktywnia się po
naciśnięciu na desce rozdzielczej
przycisku 1 rys. 51. O włączeniu go
informuje zaświecona w przycisku TTC
dioda.
51AB0A0226C
66
BEZPIECZEŃSTWO

UWAGA
40)W przypadku interwencji ABS
wyczuwalne jest pulsowanie pedału
hamulca. Nie należy wówczas zmniejszać
nacisku na pedał, ale bez obawy
przytrzymać pedał porządnie naciśnięty; w
ten sposób samochód zatrzyma się na
możliwie najkrótszej drodze hamowania,
odpowiednio do warunków panujących na
drodze.
41)W celu uzyskania maksymalnej
skuteczności układu hamulcowego
wymagany jest przebieg około 500 km:
podczas tego okresu wskazane jest nie
hamować gwałtownie, często i długo.
42)Jeżeli ABS interweniuje, jest to sygnał,
że została osiągnięta graniczna
przyczepność pomiędzy oponą a
nawierzchnią drogową: należy wówczas
zwolnić, aby dostosować prędkość jazdy.
43)System ABS nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do
nawierzchni drogowej, po jakiej porusza się
samochód.
44)System ABS nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością
na zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
45)Nie należy nigdy w nieodpowiedzialny i
niebezpieczny sposób wypróbowywać
działania systemu ABS, zagrażając
bezpieczeństwu samych siebie i innych.46)Dla prawidłowego działania systemu
ABS konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie, a
przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
47)W razie ewentualnego użycia
dojazdowego koła zapasowego (zależnie
od wyposażenia), system ABS nadal działa.
Należy jednak pamiętać, że zapasowe
koło dojazdowe posiada wymiary mniejsze
w stosunku do normalnej opony i jego
przyczepność jest mniejsza niż
przyczepność pozostałych opon w
samochodzie.
48)ABS wykorzystuje najlepszą dostępną
przyczepność, ale nie jest w stanie jej
zwiększyć; należy więc uważać na drogach
śliskich, nie powodując niepotrzebnych
sytuacji ryzykownych.
49)Dla prawidłowego działania systemu
ESC konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie, a
przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
50)W razie ewentualnego użycia
dojazdowego koła zapasowego, system
ESC nadal działa. Należy jednak pamiętać,
że zapasowe koło dojazdowe posiada
wymiary mniejsze w stosunku do normalnej
opony i jego przyczepność jest mniejsza
niż przyczepność pozostałych opon w
samochodzie.51)Możliwości systemu ESC nie zwalniają
kierowcy z podejmowania
nieuzasadnionego ryzyka podczas jazdy.
Prowadzenie samochodu powinno być
zawsze dostosowane do stanu nawierzchni
drogi, widoczności i ruchu drogowego.
Odpowiedzialność za bezpieczeństwo na
drodze spoczywa zawsze i wyłącznie na
kierowcy.
52)System ESC nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do
nawierzchni drogowej, po jakiej porusza się
samochód.
53)System ESC nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością
na zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
54)Nie należy nigdy w nieodpowiedzialny i
niebezpieczny sposób wypróbowywać
działania systemu ESC, zagrażając
bezpieczeństwu samych siebie i innych.
55)System HH nie jest hamulcem
postojowym, dlatego nie należy wysiadać z
samochodu bez zaciągnięcia hamulca
ręcznego, wyłączenia silnika i włączenia
pierwszego biegu. Tylko w ten sposób
samochód pozostawiany jest w
bezpiecznych warunkach.
56)Na niewielkich wzniesieniach (poniżej
8%), gdy samochód jest obciążony lub
holuje przyczepę (zależnie od
wyposażenia), może zdarzyć się, że system
HH nie uaktywni się, powodując lekkie
cofnięcie samochodu, a w konsekwencji
ryzyko zderzenia z innym pojazdem lub
przedmiotem. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
67

unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne
działanie gwarantowane jest tylko
wówczas, jeśli nie dostała się do nich
woda;
wymienić pas, jeżeli posiada on
oznaki zniszczenia lub przecięcia.
UWAGA
75)Napinacz pasa bezpieczeństwa jest
urządzeniem jednorazowego użytku. Po
uaktywnieniu napinacza należy zwrócić się
do ASO marki Abarth w celu wymienienia
go.
76)Aby ochrona była maksymalna, należy
ustawić oparcie siedzenia we właściwej
pozycji, oprzeć się dobrze o oparcie i
zapiąć pas bezpieczeństwa, tak aby
przylegał do klatki piersiowej i do bioder.
Należy zawsze zapinać pasy
bezpieczeństwa, zarówno na siedzeniach
przednich jak i tylnych! Podróżowanie
bez zapiętych pasów bezpieczeństwa
zwiększa ryzyko poważnych obrażeń lub
śmierci w przypadku zderzenia.
77)Absolutnie zabrania się demontowania
lub naruszania komponentów pasów
bezpieczeństwa i napinaczy. Wszelkie tego
typu czynności mogą być wykonane
wyłącznie przez autoryzowanego
specjalistę. Zwracać się zawsze do ASO
marki Abarth.78)Jeżeli pas bezpieczeństwa uległ
mocnemu przeciążeniu, np. podczas
wypadku, powinien być całkowicie
wymieniony razem z mocowaniami,
śrubami mocującymi oraz z napinaczem
pasa; w rzeczywistości bowiem, nawet
jeżeli pozornie wydaje się być
nieuszkodzony, mógł stracić swoje
własności wytrzymałościowe.
UWAGA
16)Interwencje, które powodują uderzenia,
wibracje lub nagrzanie miejscowe
(powyżej 100°C przez maksymalny czas 6
godzin), w strefie napinacza, mogą
spowodować jego uszkodzenie lub
uaktywnienie się. W razie konieczności
wykonania interwencji w zakresie tego typu
komponentów, należy zwrócić się do
ASO marki Abarth.
SYSTEMY
OCHRONNE DLA
DZIECI
BEZPIECZNE
PRZEWOŻENIE DZIECI
79) 80) 81) 82)
W celu zwiększenia ochrony, w razie
zderzenia wszyscy pasażerowie
powinni podróżować na siedząco i
stosować odpowiednie systemy
ochronne, obowiązujące również
niemowlęta i dzieci!
Wymóg ten obowiązuje zgodnie z
dyrektywą 2003/20/WE we wszystkich
krajach członkowskich Unii
Europejskiej.
Dzieci o wzroście poniżej 1,50 metra,
do 12 roku życia, powinny być
chronione specjalnymi systemami
zabezpieczającymi i powinny być
umieszczane na siedzeniach tylnych.
Według statystyk dotyczących
wypadków siedzenia tylne oferują
większą gwarancję bezpieczeństwa dla
dzieci.
75

Dzieci, w przeciwieństwie do osób
dorosłych, mają głowę proporcjonalnie
większą i cięższą względem reszty
ciała, natomiast mięśnie i struktura
kości nie są jeszcze u nich całkowicie
rozwinięte. W związku z powyższym,
do utrzymania ich w czasie zderzenia
wymagane są systemy odmienne
od pasów bezpieczeństwa dla osób
dorosłych, aby ograniczyć do minimum
ryzyko obrażeń w razie wypadku,
hamowania lub manewrów nagłych.
Dzieci powinny siedzieć w sposób
bezpieczny i wygodny. W zależności od
właściwości stosowanych fotelików
zaleca się pozostawiać możliwie jak
najdłużej (przynajmniej do 3-4 lat życia),
foteliki dla dzieci w pozycji przeciwnej
do kierunku jazdy, ponieważ jest to
najbardziej chroniąca je pozycja w razie
zderzenia.
Wyboru najbardziej odpowiedniego do
zastosowania urządzenia
zabezpieczającego dziecko należy
dokonywać w oparciu o wagę i posturę
dziecka. Istnieją różne rodzaje
systemów ochronnych dla dzieci, które
mogą być mocowane w samochodzie
za pomocą pasów bezpieczeństwa
lub za pomocą mocowań ISOFIX.Zaleca się wybierać zawsze najbardziej
odpowiednie dla dziecka systemy
ochronne; w tym celu zachęcamy do
zapoznania się z Instrukcją obsługi
dołączoną do fotelika, aby mieć
pewność, że jest on odpowiedni dla
dziecka, dla którego jest przeznaczony.
Niektóre foteliki uniwersalne, aby
można je było prawidłowo zamontować
w samochodzie, wymagają
zastosowania produktu akcesoryjnego
(podstawy) sprzedawanego oddzielnie
przez producenta fotelika. Dlatego
FCA zaleca sprawdzić u sprzedawcy,
wykonując próbę instalacji, możliwość
zainstalowania pożądanego fotelika
w posiadanym samochodzie przed
zakupieniem go.
W Europie parametry systemów
zabezpieczających dzieci są
regulowane przez normę ECE-R44,
która dzieli je na pięć grup wagowych:
GrupaPrzedziały
wagowe
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9 - 18 kg wagi
Grupa 2 15 - 25 kg wagi
Grupa 3 22 - 36 kg wagi
Wszystkie urządzenia ochronne
powinny posiadać dane homologacyjne
i znak kontrolny na tabliczce
przymocowanej na stałe do fotelika,
której nie wolno absolutnie usuwać.
W Lineaccessori Abarth dostępne są
foteliki dla dzieci przeznaczone dla
każdej grupy wagowej. Zaleca się
stosować te właśnie foteliki, ponieważ
zaprojektowane zostały specjalnie
dla samochodów marki Abarth.
INSTALACJA FOTELIKA
DZIECIĘCEGO Z PASAMI
BEZPIECZEŃSTWA
83) 84) 85) 86)
Foteliki typu uniwersalnego, które
mocowane są tylko pasami
bezpieczeństwa, posiadają
homologację w oparciu o normę EKG
R44 i podzielone są na różne grupy
wagowe.
OSTRZEŻENIE Rysunki przedstawiono
jedynie orientacyjnie dla celów
montażowych. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
76
BEZPIECZEŃSTWO

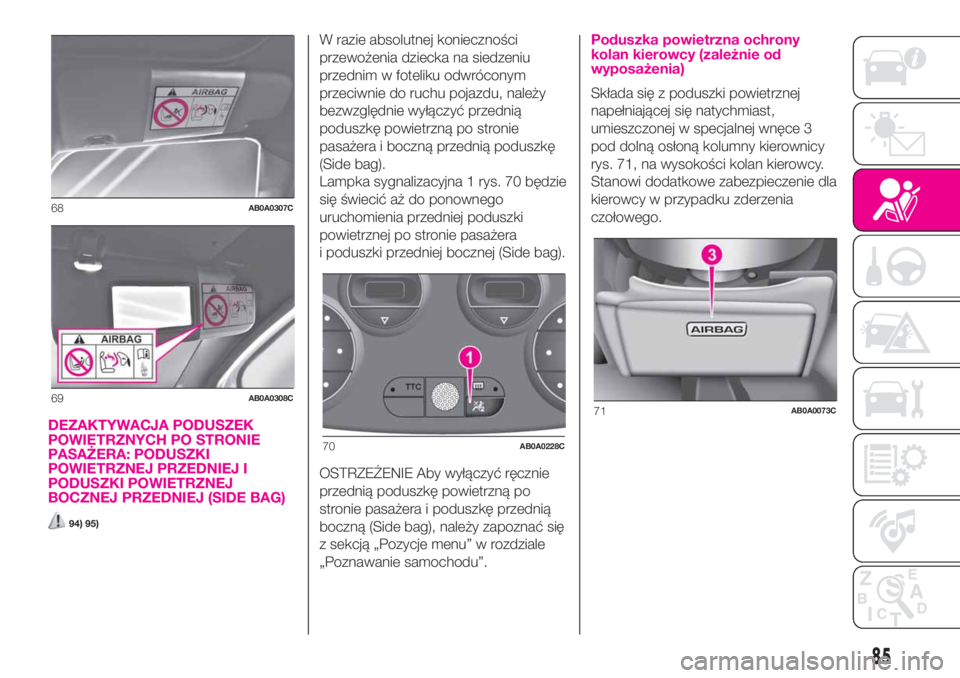

DEZAKTYWACJA PODUSZEK
POWIETRZNYCH PO STRONIE
PASAŻERA: PODUSZKI
POWIETRZNEJ PRZEDNIEJ I
PODUSZKI POWIETRZNEJ
BOCZNEJ PRZEDNIEJ (SIDE BAG)
94) 95)
W razie absolutnej konieczności
przewożenia dziecka na siedzeniu
przednim w foteliku odwróconym
przeciwnie do ruchu pojazdu, należy
bezwzględnie wyłączyć przednią
poduszkę powietrzną po stronie
pasażera i boczną przednią poduszkę
(Side bag).
Lampka sygnalizacyjna 1 rys. 70 będzie
się świecić aż do ponownego
uruchomienia przedniej poduszki
powietrznej po stronie pasażera
i poduszki przedniej bocznej (Side bag).
OSTRZEŻENIE Aby wyłączyć ręcznie
przednią poduszkę powietrzną po
stronie pasażera i poduszkę przednią
boczną (Side bag), należy zapoznać się
z sekcją „Pozycje menu” w rozdziale
„Poznawanie samochodu”.Poduszka powietrzna ochrony
kolan kierowcy (zależnie od
wyposażenia)
Składa się z poduszki powietrznej
napełniającej się natychmiast,
umieszczonej w specjalnej wnęce 3
pod dolną osłoną kolumny kierownicy
rys. 71, na wysokości kolan kierowcy.
Stanowi dodatkowe zabezpieczenie dla
kierowcy w przypadku zderzenia
czołowego.
68AB0A0307C
69AB0A0308C
70AB0A0228C
71AB0A0073C
85

URUCHAMIANIE
SILNIKA
Samochód ten wyposażony jest w
urządzenie elektronicznej blokady
silnika: w przypadku braku możliwości
uruchomienia, patrz opis w sekcji
„System Fiat CODE“ w rozdziale
„Poznawanie samochodu”.
PROCEDURA
Należy wykonać, co następuje:
zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu luzu;
wcisnąć do oporu pedał sprzęgła,
bez naciskania pedału przyspieszenia;
przekręcić kluczyk w wyłączniku
zapłonu w położenie AVV i zwolnić go,
gdy tylko silnik zostanie uruchomiony.
Jeżeli silnik nie uruchomi się za
pierwszym razem, przed powtórzeniem
czynności uruchomienia należy
przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP.Jeśli w momencie, kiedy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR, symbol
na
wyświetlaczu nadal się świeci razem z
lampką sygnalizacyjną
w zestawie
wskaźników, wówczas należy ustawić
kluczyk w położeniu STOP, a następnie
ponownie w MAR. Jeśli lampka
sygnalizacyjna nadal jest włączona,
należy spróbować innym kluczykiem z
wyposażenia.
Jeżeli i tym razem nie uda się
uruchomić silnika, należy zwrócić się do
ASO marki Abarth.
17) 18)
109) 110)
ROZGRZEWANIE SILNIKA
TUŻ PO URUCHOMIENIU
Należy wykonać, co następuje:
ruszać powoli, utrzymując średnie
obroty silnika, bez gwałtownych
przyspieszeń;
unikać maksymalnych obrotów
silnika przez pierwsze kilometry. Zaleca
się odczekać do momentu, gdy
wskazówka temperatury płynu
chłodzącego silnik zacznie się
przesuwać.
19)
WYŁĄCZANIE SILNIKA
Gdy silnik pracuje na biegu jałowym,
należy przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP.
OSTRZEŻENIE Po dłuższej trasie lepiej
jest pozwolić silnikowi „złapać oddech”
przed wyłączeniem, pozostawić na
obrotach biegu jałowego i zaczekać, aż
temperatura w komorze silnika ulegnie
obniżeniu.
20)
UWAGA
17)Zaleca się, w pierwszym okresie
użytkowania, nie wymagać od samochodu
maksymalnych obciążeń (np. gwałtownie
przyspieszać, jechać zbyt długo z
maksymalnymi obrotami, ostro hamować
itp.).
18)Gdy silnik jest wyłączony, nie należy
zostawiać kluczyka w wyłączniku zapłonu w
położeniu MAR, aby uniknąć
niepotrzebnego poboru prądu i
rozładowania akumulatora.
19)Należy absolutnie unikać uruchamiania
silnika przez pchanie, holowanie lub zjazd
ze wzniesienia. Czynności tego typu mogą
spowodować napływ paliwa do katalizatora
i jego nieodwracalne uszkodzenie.
91
