Abarth 500 2019 Návod k použití a údržbě (in Czech)

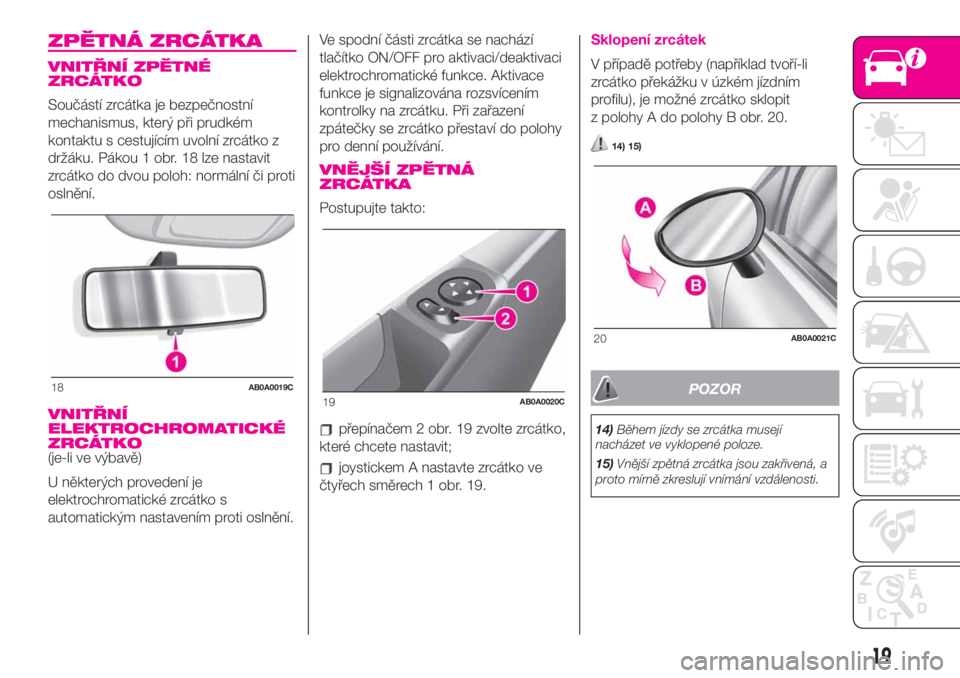

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Součástí zrcátka je bezpečnostní
mechanismus, který při prudkém
kontaktu s cestujícím uvolní zrcátko z
držáku. Pákou 1 obr. 18 lze nastavit
zrcátko do dvou poloh: normální či proti
oslnění.
VNITŘNÍ
ELEKTROCHROMATICKÉ
ZRCÁTKO
(je-li ve výbavě)
U některých provedení je
elektrochromatické zrcátko s
automatickým nastavením proti oslnění.Ve spodní části zrcátka se nachází
tlačítko ON/OFF pro aktivaci/deaktivaci
elektrochromatické funkce. Aktivace
funkce je signalizována rozsvícením
kontrolky na zrcátku. Při zařazení
zpátečky se zrcátko přestaví do polohy
pro denní používání.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Postupujte takto:
přepínačem 2 obr. 19 zvolte zrcátko,
které chcete nastavit;
joystickem A nastavte zrcátko ve
čtyřech směrech 1 obr. 19.
Sklopení zrcátek
V případě potřeby (například tvoří-li
zrcátko překážku v úzkém jízdním
profilu), je možné zrcátko sklopit
z polohy A do polohy B obr. 20.
14) 15)
POZOR
14)Během jízdy se zrcátka musejí
nacházet ve vyklopené poloze.
15)Vnější zpětná zrcátka jsou zakřivená, a
proto mírně zkreslují vnímání vzdálenosti.
18AB0A0019C19AB0A0020C
20AB0A0021C
19

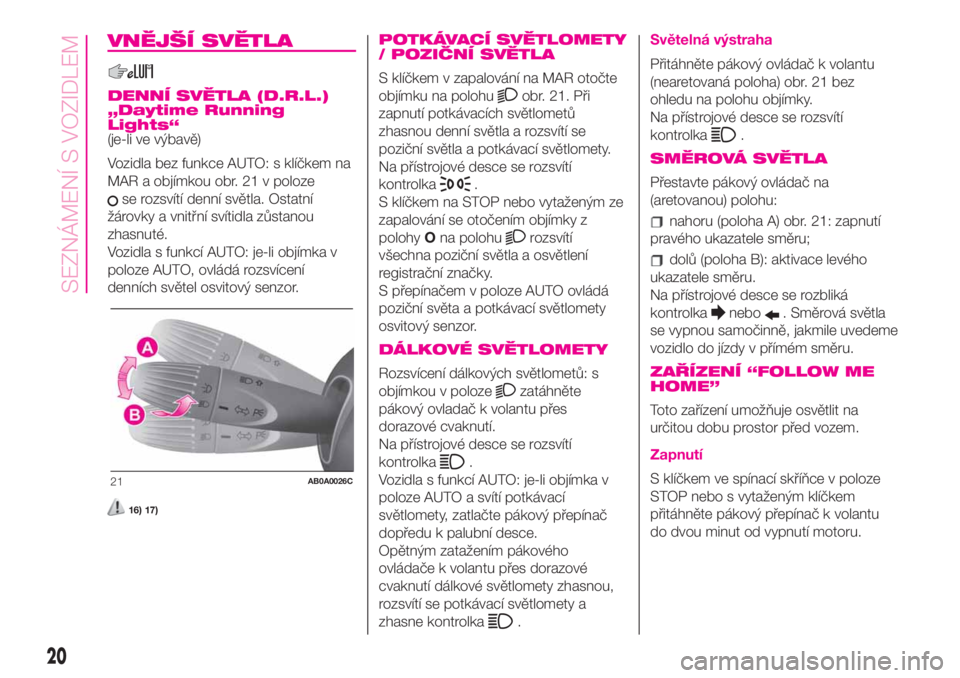

VNĚJŠÍ SVĚTLA
DENNÍ SVĚTLA (D.R.L.)
„Daytime Running
Lights“
(je-li ve výbavě)
Vozidla bez funkce AUTO: s klíčkem na
MAR a objímkou obr. 21 v poloze
se rozsvítí denní světla. Ostatní
žárovky a vnitřní svítidla zůstanou
zhasnuté.
Vozidla s funkcí AUTO: je-li objímka v
poloze AUTO, ovládá rozsvícení
denních světel osvitový senzor.
16) 17)
POTKÁVACÍ SVĚTLOMETY
/ POZIČNÍ SVĚTLA
S klíčkem v zapalování na MAR otočte
objímku na polohu
obr. 21. Při
zapnutí potkávacích světlometů
zhasnou denní světla a rozsvítí se
poziční světla a potkávací světlomety.
Na přístrojové desce se rozsvítí
kontrolka
.
S klíčkem na STOP nebo vytaženým ze
zapalování se otočením objímky z
polohyOna polohu
rozsvítí
všechna poziční světla a osvětlení
registrační značky.
S přepínačem v poloze AUTO ovládá
poziční světa a potkávací světlomety
osvitový senzor.
DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou v poloze
zatáhněte
pákový ovladač k volantu přes
dorazové cvaknutí.
Na přístrojové desce se rozsvítí
kontrolka
.
Vozidla s funkcí AUTO: je-li objímka v
poloze AUTO a svítí potkávací
světlomety, zatlačte pákový přepínač
dopředu k palubní desce.
Opětným zatažením pákového
ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou,
rozsvítí se potkávací světlomety a
zhasne kontrolka
.
Světelná výstraha
Přitáhněte pákový ovládač k volantu
(nearetovaná poloha) obr. 21 bez
ohledu na polohu objímky.
Na přístrojové desce se rozsvítí
kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
nahoru (poloha A) obr. 21: zapnutí
pravého ukazatele směru;
dolů (poloha B): aktivace levého
ukazatele směru.
Na přístrojové desce se rozbliká
kontrolka
nebo. Směrová světla
se vypnou samočinně, jakmile uvedeme
vozidlo do jízdy v přímém směru.
ZAŘÍZENÍ “FOLLOW ME
HOME”
Toto zařízení umožňuje osvětlit na
určitou dobu prostor před vozem.
Zapnutí
S klíčkem ve spínací skříňce v poloze
STOP nebo s vytaženým klíčkem
přitáhněte pákový přepínač k volantu
do dvou minut od vypnutí motoru.21AB0A0026C
20
SEZNÁMENÍ S VOZIDLEM

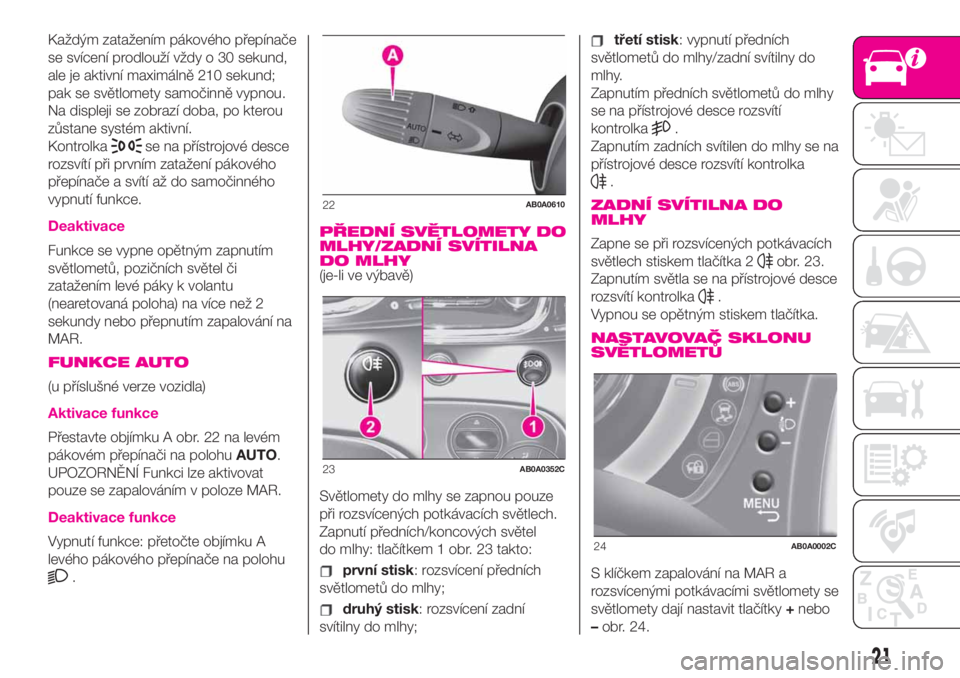

Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund;
pak se světlomety samočinně vypnou.
Na displeji se zobrazí doba, po kterou
zůstane systém aktivní.
Kontrolka
se na přístrojové desce
rozsvítí při prvním zatažení pákového
přepínače a svítí až do samočinného
vypnutí funkce.
Deaktivace
Funkce se vypne opětným zapnutím
světlometů, pozičních světel či
zatažením levé páky k volantu
(nearetovaná poloha) na více než 2
sekundy nebo přepnutím zapalování na
MAR.
FUNKCE AUTO
(u příslušné verze vozidla)
Aktivace funkce
Přestavte objímku A obr. 22 na levém
pákovém přepínači na polohuAUTO.
UPOZORNĚNÍ Funkci lze aktivovat
pouze se zapalováním v poloze MAR.
Deaktivace funkce
Vypnutí funkce: přetočte objímku A
levého pákového přepínače na polohu
.
PŘEDNÍ SVĚTLOMETY DO
MLHY/ZADNÍ SVÍTILNA
DO MLHY
(je-li ve výbavě)
Světlomety do mlhy se zapnou pouze
při rozsvícených potkávacích světlech.
Zapnutí předních/koncových světel
do mlhy: tlačítkem 1 obr. 23 takto:
první stisk: rozsvícení předních
světlometů do mlhy;
druhý stisk: rozsvícení zadní
svítilny do mlhy;
třetí stisk: vypnutí předních
světlometů do mlhy/zadní svítilny do
mlhy.
Zapnutím předních světlometů do mlhy
se na přístrojové desce rozsvítí
kontrolka
.
Zapnutím zadních svítilen do mlhy se na
přístrojové desce rozsvítí kontrolka
.
ZADNÍ SVÍTILNA DO
MLHY
Zapne se při rozsvícených potkávacích
světlech stiskem tlačítka 2
obr. 23.
Zapnutím světla se na přístrojové desce
rozsvítí kontrolka
.
Vypnou se opětným stiskem tlačítka.
NASTAVOVAČ SKLONU
SVĚTLOMETŮ
S klíčkem zapalování na MAR a
rozsvícenými potkávacími světlomety se
světlomety dají nastavit tlačítky+nebo
–obr. 24.
22AB0A0610
23AB0A0352C
24AB0A0002C
21

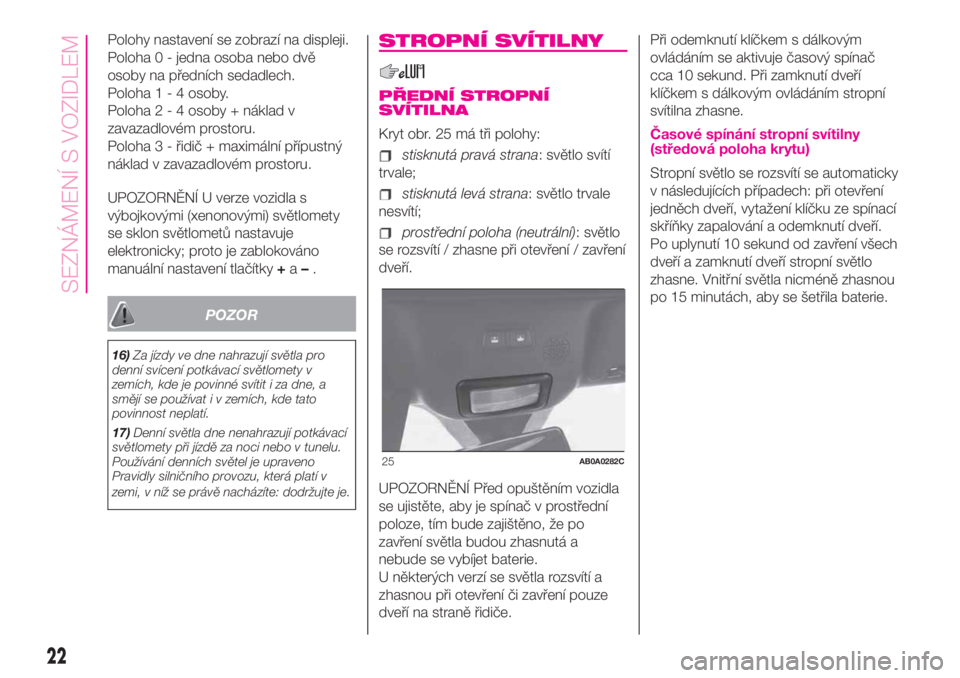

Polohy nastavení se zobrazí na displeji.
Poloha 0 - jedna osoba nebo dvě
osoby na předních sedadlech.
Poloha1-4osoby.
Poloha2-4osoby + náklad v
zavazadlovém prostoru.
Poloha 3 - řidič + maximální přípustný
náklad v zavazadlovém prostoru.
UPOZORNĚNÍ U verze vozidla s
výbojkovými (xenonovými) světlomety
se sklon světlometů nastavuje
elektronicky; proto je zablokováno
manuální nastavení tlačítky+a–.
POZOR
16)Za jízdy ve dne nahrazují světla pro
denní svícení potkávací světlomety v
zemích, kde je povinné svítit i za dne, a
smějí se používat i v zemích, kde tato
povinnost neplatí.
17)Denní světla dne nenahrazují potkávací
světlomety při jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí v
zemi, v níž se právě nacházíte: dodržujte je.
STROPNÍ SVÍTILNY
PŘEDNÍ STROPNÍ
SVÍTILNA
Kryt obr. 25 má tři polohy:
stisknutá pravá strana: světlo svítí
trvale;
stisknutá levá strana: světlo trvale
nesvítí;
prostřední poloha (neutrální): světlo
se rozsvítí / zhasne při otevření / zavření
dveří.
UPOZORNĚNÍ Před opuštěním vozidla
se ujistěte, aby je spínač v prostřední
poloze, tím bude zajištěno, že po
zavření světla budou zhasnutá a
nebude se vybíjet baterie.
U některých verzí se světla rozsvítí a
zhasnou při otevření či zavření pouze
dveří na straně řidiče.Při odemknutí klíčkem s dálkovým
ovládáním se aktivuje časový spínač
cca 10 sekund. Při zamknutí dveří
klíčkem s dálkovým ovládáním stropní
svítilna zhasne.
Časové spínání stropní svítilny
(středová poloha krytu)
Stropní světlo se rozsvítí se automaticky
v následujících případech: při otevření
jedněch dveří, vytažení klíčku ze spínací
skříňky zapalování a odemknutí dveří.
Po uplynutí 10 sekund od zavření všech
dveří a zamknutí dveří stropní světlo
zhasne. Vnitřní světla nicméně zhasnou
po 15 minutách, aby se šetřila baterie.
25AB0A0282C
22
SEZNÁMENÍ S VOZIDLEM

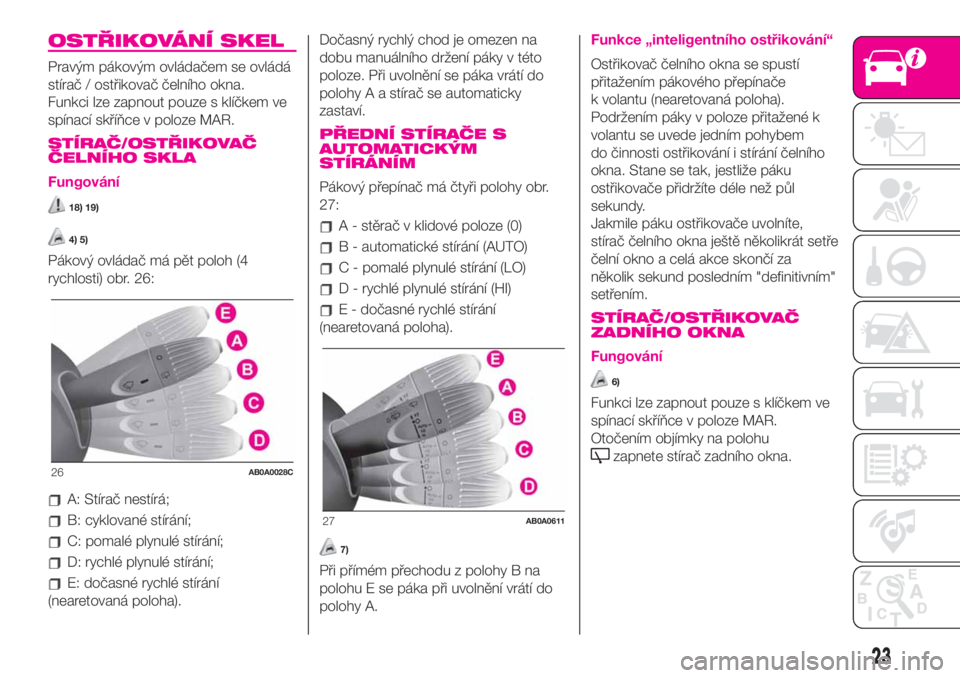

OSTŘIKOVÁNÍ SKEL
Pravým pákovým ovládačem se ovládá
stírač / ostřikovač čelního okna.
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
STÍRAČ/OSTŘIKOVAČ
ČELNÍHO SKLA
Fungování
18) 19)
4) 5)
Pákový ovládač má pět poloh (4
rychlosti) obr. 26:
A: Stírač nestírá;
B: cyklované stírání;
C: pomalé plynulé stírání;
D: rychlé plynulé stírání;
E: dočasné rychlé stírání
(nearetovaná poloha).Dočasný rychlý chod je omezen na
dobu manuálního držení páky v této
poloze. Při uvolnění se páka vrátí do
polohy A a stírač se automaticky
zastaví.
PŘEDNÍ STÍRAČE S
AUTOMATICKÝM
STÍRÁNÍM
Pákový přepínač má čtyři polohy obr.
27:
A - stěrač v klidové poloze (0)
B - automatické stírání (AUTO)
C - pomalé plynulé stírání (LO)
D - rychlé plynulé stírání (HI)
E - dočasné rychlé stírání
(nearetovaná poloha).
7)
Při přímém přechodu z polohy B na
polohu E se páka při uvolnění vrátí do
polohy A.
Funkce „inteligentního ostřikování“
Ostřikovač čelního okna se spustí
přitažením pákového přepínače
k volantu (nearetovaná poloha).
Podržením páky v poloze přitažené k
volantu se uvede jedním pohybem
do činnosti ostřikování i stírání čelního
okna. Stane se tak, jestliže páku
ostřikovače přidržíte déle než půl
sekundy.
Jakmile páku ostřikovače uvolníte,
stírač čelního okna ještě několikrát setře
čelní okno a celá akce skončí za
několik sekund posledním "definitivním"
setřením.
STÍRAČ/OSTŘIKOVAČ
ZADNÍHO OKNA
Fungování
6)
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
Otočením objímky na polohu
zapnete stírač zadního okna.26AB0A0028C
27AB0A0611
23

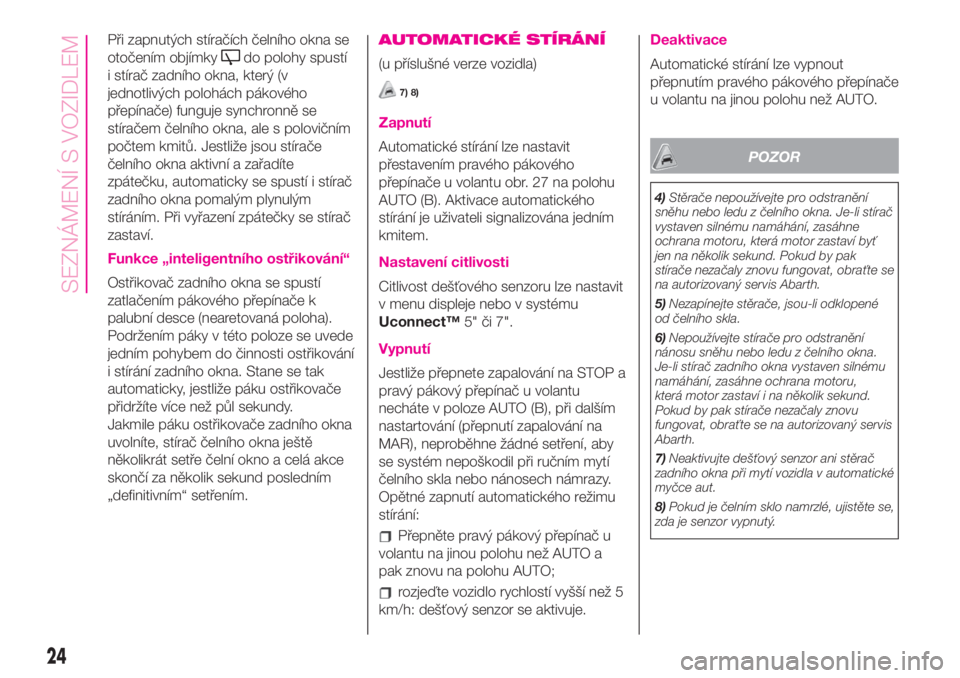

Při zapnutých stíračích čelního okna se
otočením objímky
do polohy spustí
i stírač zadního okna, který (v
jednotlivých polohách pákového
přepínače) funguje synchronně se
stíračem čelního okna, ale s polovičním
počtem kmitů. Jestliže jsou stírače
čelního okna aktivní a zařadíte
zpátečku, automaticky se spustí i stírač
zadního okna pomalým plynulým
stíráním. Při vyřazení zpátečky se stírač
zastaví.
Funkce „inteligentního ostřikování“
Ostřikovač zadního okna se spustí
zatlačením pákového přepínače k
palubní desce (nearetovaná poloha).
Podržením páky v této poloze se uvede
jedním pohybem do činnosti ostřikování
i stírání zadního okna. Stane se tak
automaticky, jestliže páku ostřikovače
přidržíte více než půl sekundy.
Jakmile páku ostřikovače zadního okna
uvolníte, stírač čelního okna ještě
několikrát setře čelní okno a celá akce
skončí za několik sekund posledním
„definitivním“ setřením.
AUTOMATICKÉ STÍRÁNÍ
(u příslušné verze vozidla)
7) 8)
Zapnutí
Automatické stírání lze nastavit
přestavením pravého pákového
přepínače u volantu obr. 27 na polohu
AUTO (B). Aktivace automatického
stírání je uživateli signalizována jedním
kmitem.
Nastavení citlivosti
Citlivost dešťového senzoru lze nastavit
v menu displeje nebo v systému
Uconnect™5" či 7".
Vypnutí
Jestliže přepnete zapalování na STOP a
pravý pákový přepínač u volantu
necháte v poloze AUTO (B), při dalším
nastartování (přepnutí zapalování na
MAR), neproběhne žádné setření, aby
se systém nepoškodil při ručním mytí
čelního skla nebo nánosech námrazy.
Opětné zapnutí automatického režimu
stírání:
Přepněte pravý pákový přepínač u
volantu na jinou polohu než AUTO a
pak znovu na polohu AUTO;
rozjeďte vozidlo rychlostí vyšší než 5
km/h: dešťový senzor se aktivuje.
Deaktivace
Automatické stírání lze vypnout
přepnutím pravého pákového přepínače
u volantu na jinou polohu než AUTO.
POZOR
4)Stěrače nepoužívejte pro odstranění
sněhu nebo ledu z čelního okna. Je-li stírač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví byť
jen na několik sekund. Pokud by pak
stírače nezačaly znovu fungovat, obraťte se
na autorizovaný servis Abarth.
5)Nezapínejte stěrače, jsou-li odklopené
od čelního skla.
6)Nepoužívejte stírače pro odstranění
nánosu sněhu nebo ledu z čelního okna.
Je-li stírač zadního okna vystaven silnému
namáhání, zasáhne ochrana motoru,
která motor zastaví i na několik sekund.
Pokud by pak stírače nezačaly znovu
fungovat, obraťte se na autorizovaný servis
Abarth.
7)Neaktivujte dešťový senzor ani stěrač
zadního okna při mytí vozidla v automatické
myčce aut.
8)Pokud je čelním sklo namrzlé, ujistěte se,
zda je senzor vypnutý.
24
SEZNÁMENÍ S VOZIDLEM

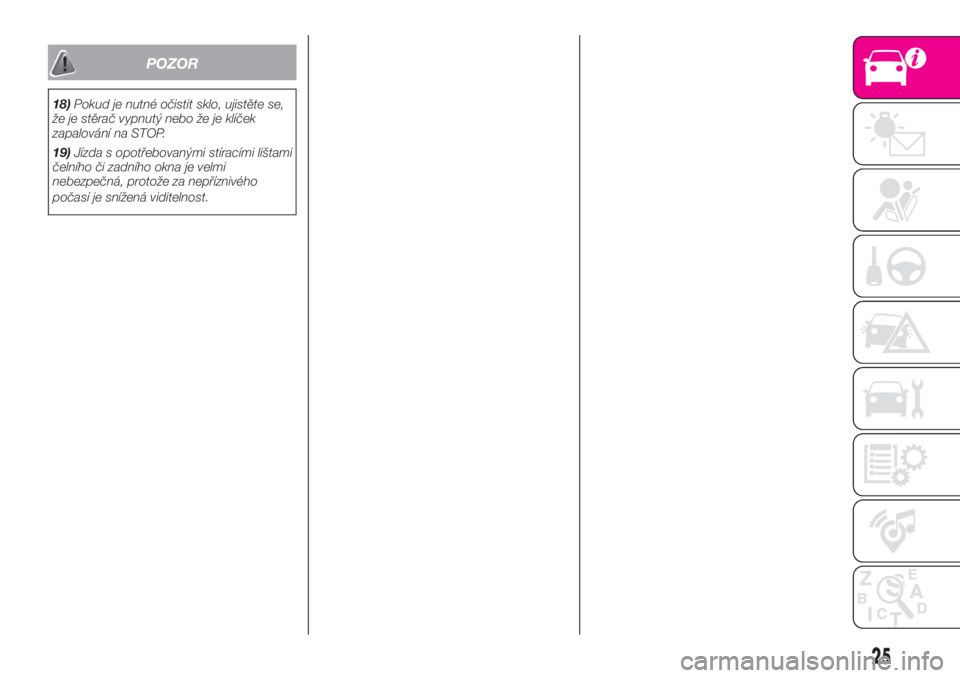

POZOR
18)Pokud je nutné očistit sklo, ujistěte se,
že je stěrač vypnutý nebo že je klíček
zapalování na STOP.
19)Jízda s opotřebovanými stíracími lištami
čelního či zadního okna je velmi
nebezpečná, protože za nepříznivého
počasí je snížená viditelnost.
25

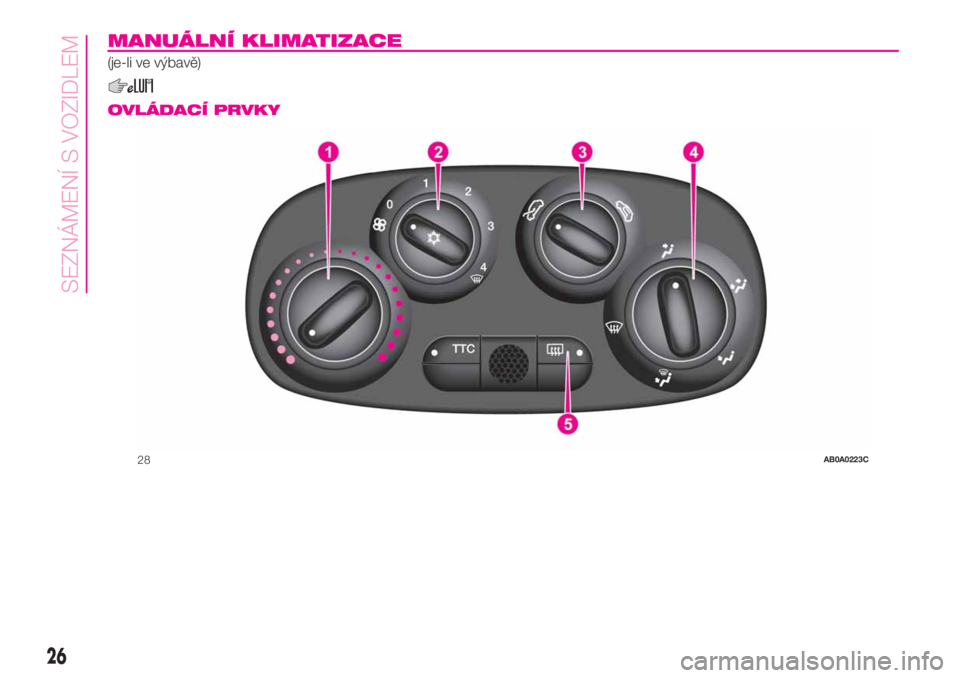

MANUÁLNÍ KLIMATIZACE
(je-li ve výbavě)
.
OVLÁDACÍ PRVKY
28AB0A0223C
26

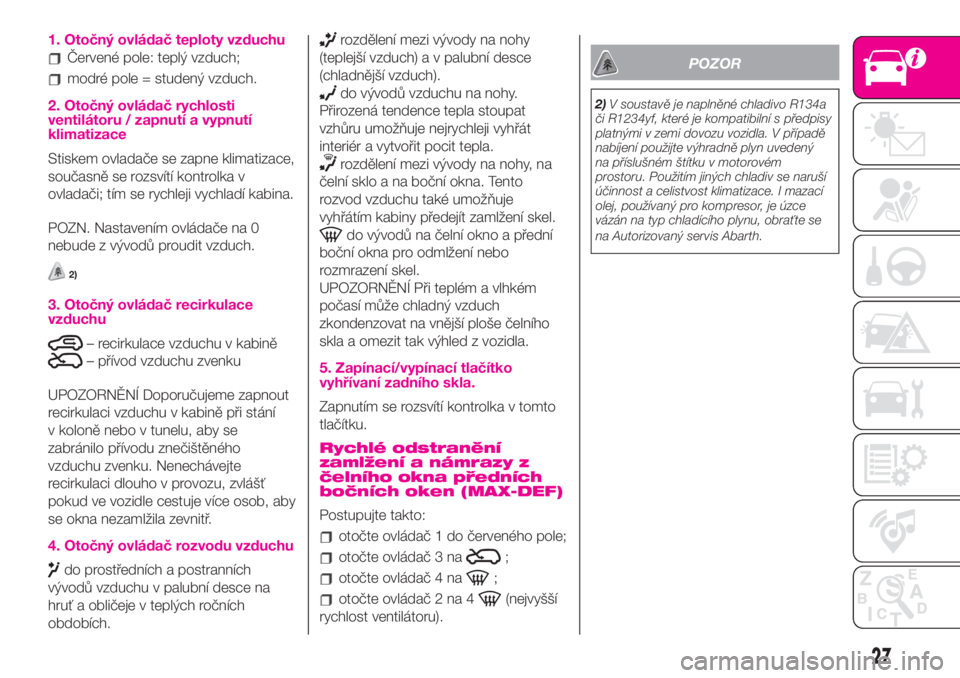

SEZNÁMENÍ S VOZIDLEM

1. Otočný ovládač teploty vzduchu
Červené pole: teplý vzduch;
modré pole = studený vzduch.
2. Otočný ovládač rychlosti
ventilátoru / zapnutí a vypnutí
klimatizace
Stiskem ovladače se zapne klimatizace,
současně se rozsvítí kontrolka v
ovladači; tím se rychleji vychladí kabina.
POZN. Nastavením ovládače na 0
nebude z vývodů proudit vzduch.
2)
3. Otočný ovládač recirkulace
vzduchu
– recirkulace vzduchu v kabině
– přívod vzduchu zvenku
UPOZORNĚNÍ Doporučujeme zapnout
recirkulaci vzduchu v kabině při stání
v koloně nebo v tunelu, aby se
zabránilo přívodu znečištěného
vzduchu zvenku. Nenechávejte
recirkulaci dlouho v provozu, zvlášť
pokud ve vozidle cestuje více osob, aby
se okna nezamlžila zevnitř.
4. Otočný ovládač rozvodu vzduchu
do prostředních a postranních
vývodů vzduchu v palubní desce na
hruť a obličeje v teplých ročních
obdobích.
rozdělení mezi vývody na nohy
(teplejší vzduch) a v palubní desce
(chladnější vzduch).
do vývodů vzduchu na nohy.
Přirozená tendence tepla stoupat
vzhůru umožňuje nejrychleji vyhřát
interiér a vytvořit pocit tepla.
rozdělení mezi vývody na nohy, na
čelní sklo a na boční okna. Tento
rozvod vzduchu také umožňuje
vyhřátím kabiny předejít zamlžení skel.
do vývodů na čelní okno a přední
boční okna pro odmlžení nebo
rozmrazení skel.
UPOZORNĚNÍ Při teplém a vlhkém
počasí může chladný vzduch
zkondenzovat na vnější ploše čelního
skla a omezit tak výhled z vozidla.
5. Zapínací/vypínací tlačítko
vyhřívaní zadního skla.
Zapnutím se rozsvítí kontrolka v tomto
tlačítku.
Rychlé odstranění
zamlžení a námrazy z
čelního okna předních
bočních oken (MAX-DEF)
Postupujte takto:
otočte ovládač 1 do červeného pole;
otočte ovládač 3 na;
otočte ovládač 4 na;
otočte ovládač 2 na 4(nejvyšší
rychlost ventilátoru).
POZOR
2)V soustavě je naplněné chladivo R134a
či R1234yf, které je kompatibilní s předpisy
platnými v zemi dovozu vozidla. V případě
nabíjení použijte výhradně plyn uvedený
na příslušném štítku v motorovém
prostoru. Použitím jiných chladiv se naruší
účinnost a celistvost klimatizace. I mazací
olej, používaný pro kompresor, je úzce
vázán na typ chladícího plynu, obraťte se
na Autorizovaný servis Abarth.
27

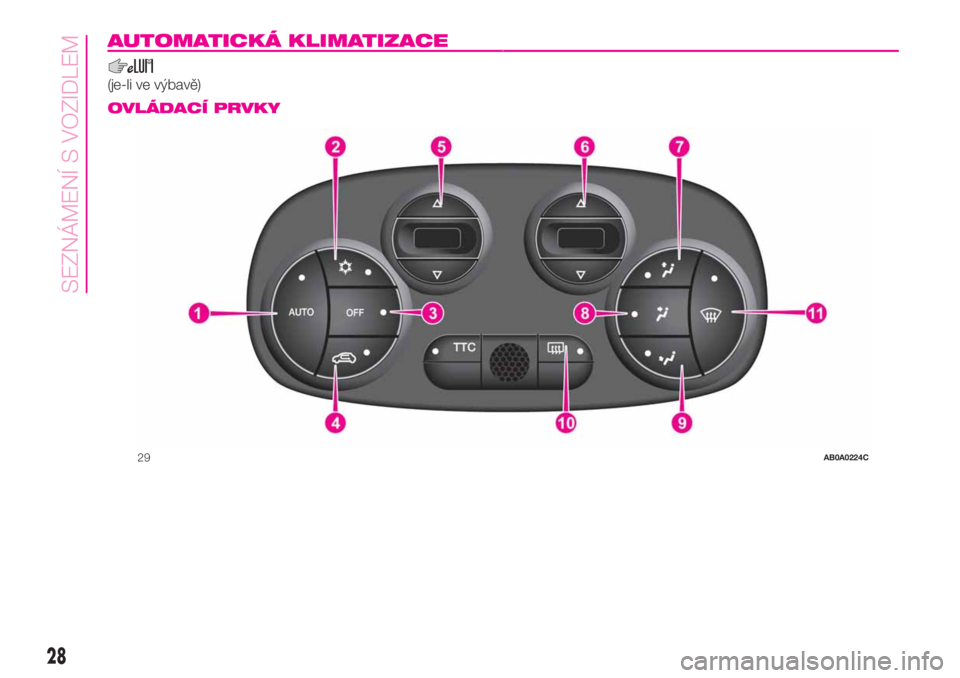

AUTOMATICKÁ KLIMATIZACE.
(je-li ve výbavě).
OVLÁDACÍ PRVKY
29AB0A0224C
28
SEZNÁMENÍ S VOZIDLEM
