Abarth 500 2019 Návod k použití a údržbě (in Czech)

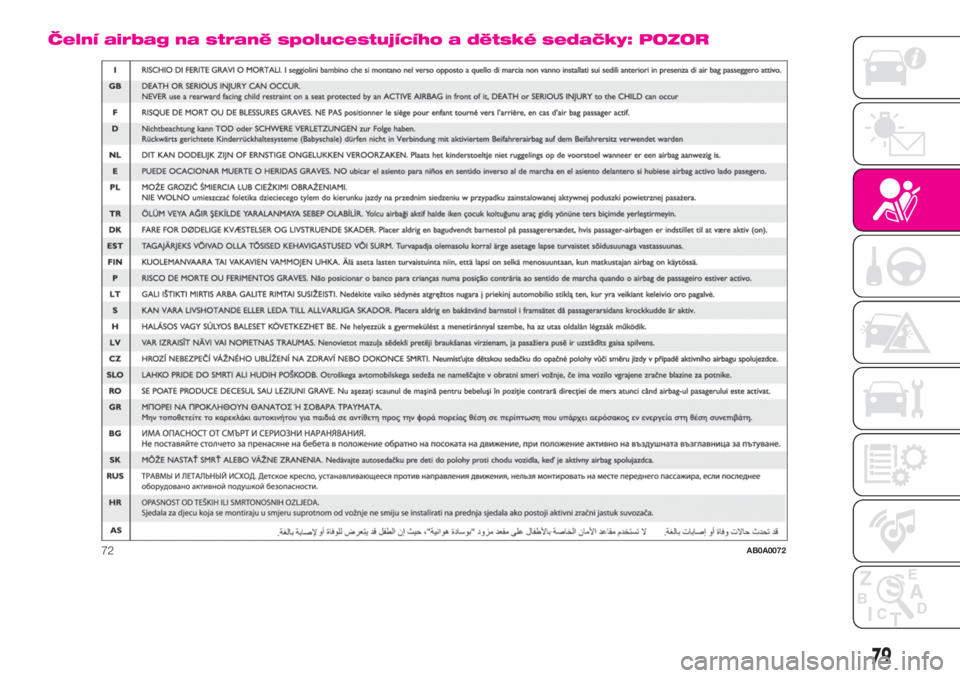

Čelní airbag na straně spolucestujícího a dětské sedačky: POZOR
72AB0A0072
79

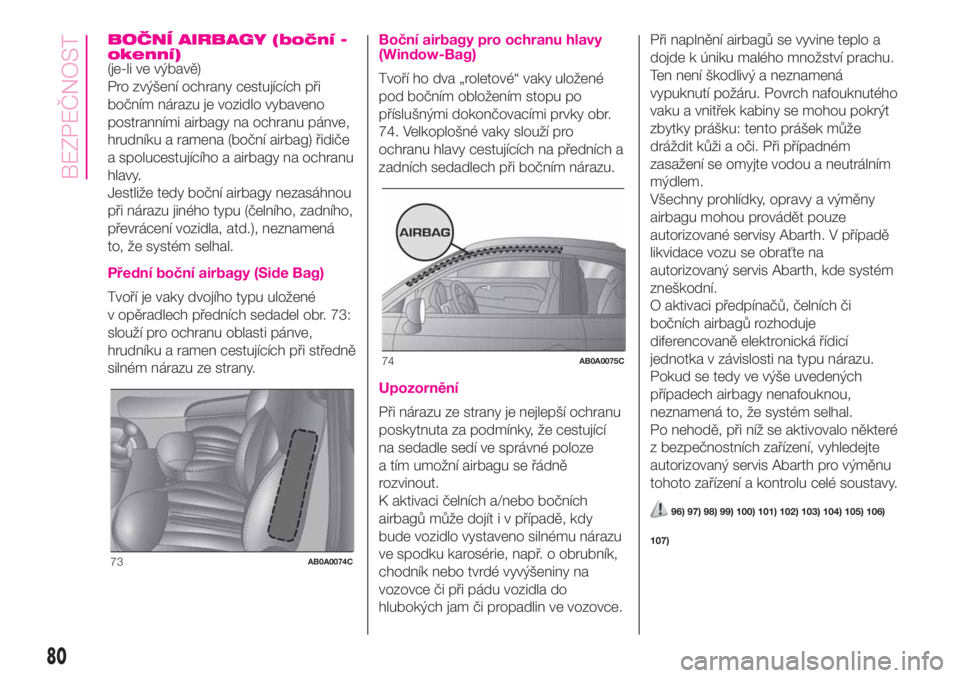

BOČNÍ AIRBAGY (boční -
okenní)
(je-li ve výbavě)
Pro zvýšení ochrany cestujících při
bočním nárazu je vozidlo vybaveno
postranními airbagy na ochranu pánve,
hrudníku a ramena (boční airbag) řidiče
a spolucestujícího a airbagy na ochranu
hlavy.
Jestliže tedy boční airbagy nezasáhnou
při nárazu jiného typu (čelního, zadního,
převrácení vozidla, atd.), neznamená
to, že systém selhal.
Přední boční airbagy (Side Bag)
Tvoří je vaky dvojího typu uložené
v opěradlech předních sedadel obr. 73:
slouží pro ochranu oblasti pánve,
hrudníku a ramen cestujících při středně
silném nárazu ze strany.
Boční airbagy pro ochranu hlavy
(Window-Bag)
Tvoří ho dva „roletové“ vaky uložené
pod bočním obložením stopu po
příslušnými dokončovacími prvky obr.
74. Velkoplošné vaky slouží pro
ochranu hlavy cestujících na předních a
zadních sedadlech při bočním nárazu.
Upozornění
Při nárazu ze strany je nejlepší ochranu
poskytnuta za podmínky, že cestující
na sedadle sedí ve správné poloze
a tím umožní airbagu se řádně
rozvinout.
K aktivaci čelních a/nebo bočních
airbagů může dojít i v případě, kdy
bude vozidlo vystaveno silnému nárazu
ve spodku karosérie, např. o obrubník,
chodník nebo tvrdé vyvýšeniny na
vozovce či při pádu vozidla do
hlubokých jam či propadlin ve vozovce.Při naplnění airbagů se vyvine teplo a
dojde k úniku malého množství prachu.
Ten není škodlivý a neznamená
vypuknutí požáru. Povrch nafouknutého
vaku a vnitřek kabiny se mohou pokrýt
zbytky prášku: tento prášek může
dráždit kůži a oči. Při případném
zasažení se omyjte vodou a neutrálním
mýdlem.
Všechny prohlídky, opravy a výměny
airbagu mohou provádět pouze
autorizované servisy Abarth. V případě
likvidace vozu se obraťte na
autorizovaný servis Abarth, kde systém
zneškodní.
O aktivaci předpínačů, čelních či
bočních airbagů rozhoduje
diferencovaně elektronická řídicí
jednotka v závislosti na typu nárazu.
Pokud se tedy ve výše uvedených
případech airbagy nenafouknou,
neznamená to, že systém selhal.
Po nehodě, při níž se aktivovalo některé
z bezpečnostních zařízení, vyhledejte
autorizovaný servis Abarth pro výměnu
tohoto zařízení a kontrolu celé soustavy.
96) 97) 98) 99) 100) 101) 102) 103) 104) 105) 106)
107)
73AB0A0074C
74AB0A0075C
80
BEZPEČNOST

POZOR
91)Na volant a na kryt airbagu na straně
spolujezdce nelepte žádné samolepky
a neodkládejte sem žádné předměty.
Neodkládejte žádné předměty (např.
mobilní telefon) ani na palubní desku před
spolujezdcem, protože by mohly překážet
při plnění airbagu a způsobit vážné
poranění osobám ve vozidle.
92)Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo
mějte ve vzpřímené poloze a pevně se do
něho opírejte zády.
93)Jestliže je airbag na straně
spolucestujícího aktivován do
pohotovostního stavu, na přední sedadlo
se NESMĚJÍ upevnit dětské sedačky, které
se montují proti směru jízdy. Při nárazu
vozidla by nafouknutím mohl airbag přivodit
dítěti smrtelné zranění bez ohledu na sílu
tohoto nárazu. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího.94)Závada kontrolky
je signalizována
rozsvícením symboluna displeji. V
takovém případě by kontrolka
nemusela signalizovat případné závady
zádržných systémů. Než budete
pokračovat v jízdě, nechejte systém bez
prodlení zkontrolovat u autorizovaného
servisu Abarth.
95)Kontrolka
indikuje stav airbagu na
straně spolujezdce. Jestliže kontrolka
nesvítí, ochrana na straně spolucestujícího
je aktivní: deaktivace se provede v
nastavovacím menu (v takovém případě se
kontrolka rozsvítí). Pokud od vypnutí vozidla
uplynulo alespoň pět sekund, po jeho
opětném nastartování (klíček zapalování v
poloze MAR) se kontrolka rozsvítí asi na
8 sekund. Pokud se nerozsvítí, obraťte se
na autorizovaný servis Abarth. Je možné,
že při vypnutí/opětném sepnutí zapalování
vozidla do pěti sekund, se kontrolka
nerozsvítí. V takovém případě pro kontrolu,
zda kontrolka řádně funguje, počkejte
alespoň pět sekund a sepněte zapalování.
Kontrolka svítí s různou intenzitu podle
stavu vozidla. Intenzita svícení kontrolky
může kolísat i během spínání zapalování.
96)Jestliže se při otočení klíčku v
zapalování na MAR kontrolka
nerozsvítí
nebo se rozsvítí za jízdy, je možné, že je v
některém ze zádržných systémů závada. V
takovém případě by se airbagy nebo
předpínače nemusely při nehodě aktivovat
nebo by se mohly ve velmi omezeném
počtu případů aktivovat chybně. Než
budete pokračovat v jízdě, kontaktujte
autorizovaný servis Abarth a nechejte
systém bez prodlení zkontrolovat.97)U některých verzí vozidla se při závadě
kontrolky
(na panelu na přístrojové
desce) rozsvítí kontrolkana přístrojové
desce a airbagy na straně spolucestujícího
se deaktivují.
98)U vozidel s postranními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
99)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Abarth.
100)Jakmile je klíček na poloze MAR,
mohou se airbagy aktivovat účinkem
nárazu jiným jedoucím vozem i přesto, že
vaše vozidlo stojí s vypnutým motorem.
Jestliže je aktivní airbag předního
spolucestujícího, dětské sedačky, které se
montují proti směru jízdy, se NESMĚJÍ
na toto přední sedadlo upevnit ani do
vozidla, které bude stát. Při aktivaci by
mohl airbag přivodit dítěti smrtelné zranění.
Pokud tedy upevníte na přední sedadlo
spolucestujícího dětskou sedačku
montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Mějte rovněž na
paměti, že stojí-li vozidlo s vypnutým
klíčkem zapalování (v poloze STOP),
bezpečnostní zařízení (airbagy či
předpínače) se neaktivují, což není možné
považovat za závadu systému.
81

101)Otočením klíčku zapalování do polohy
MAR se kontrolkarozsvítí na několik
sekund, pak je-li airbag spolujezdce aktivní,
musí zhasnout.
102)Neumývejte sedadla tlakovou vodou
nebo parou (ručně či v automatické myčce
sedadel).
103)Přední airbagy zasahují při nárazech
větší síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla
se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače bezpečnostních pásů.
104)Na madla na stropě a na háčky na
oděvy nezavěšujte tvrdé předměty.
105)Airbagy nenahrazují bezpečnostní
pásy, pouze zvyšují jejich účinnost. Čelní
airbagy nezasáhnou při čelních nárazech, k
nimž dojde za nízké rychlosti vozidla, při
nárazech z boku, nárazech zezadu nebo při
převrácení vozidla. V takových případech
chrání cestující pouze bezpečnostní pásy:
proto je nutno jezdit zásadně se zapnutými
bezpečnostními pásy.
106)Neopírejte se hlavou, pažemi či lokty o
dveře, o okna či o oblast, kde se nacházejí
okenní airbagy, aby při jejich případném
nafukování nedošlo k úrazu.
107)Nikdy nevyklánějte hlavu, paže a lokty
z oken.
108)Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod.,
které by vám při aktivaci airbagu mohly
přivodit vážné zranění.
82
BEZPEČNOST

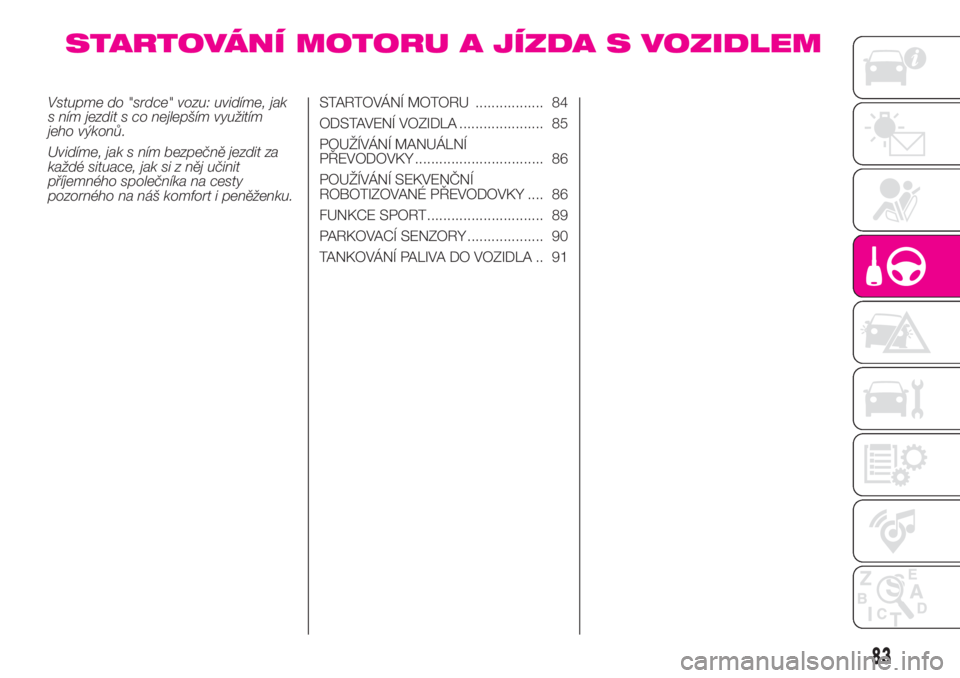

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Vstupme do "srdce" vozu: uvidíme, jak
s ním jezdit s co nejlepším využitím
jeho výkonů.
Uvidíme, jak s ním bezpečně jezdit za
každé situace, jak si z něj učinit
příjemného společníka na cesty
pozorného na náš komfort i peněženku.STARTOVÁNÍ MOTORU ................. 84
ODSTAVENÍ VOZIDLA ..................... 85

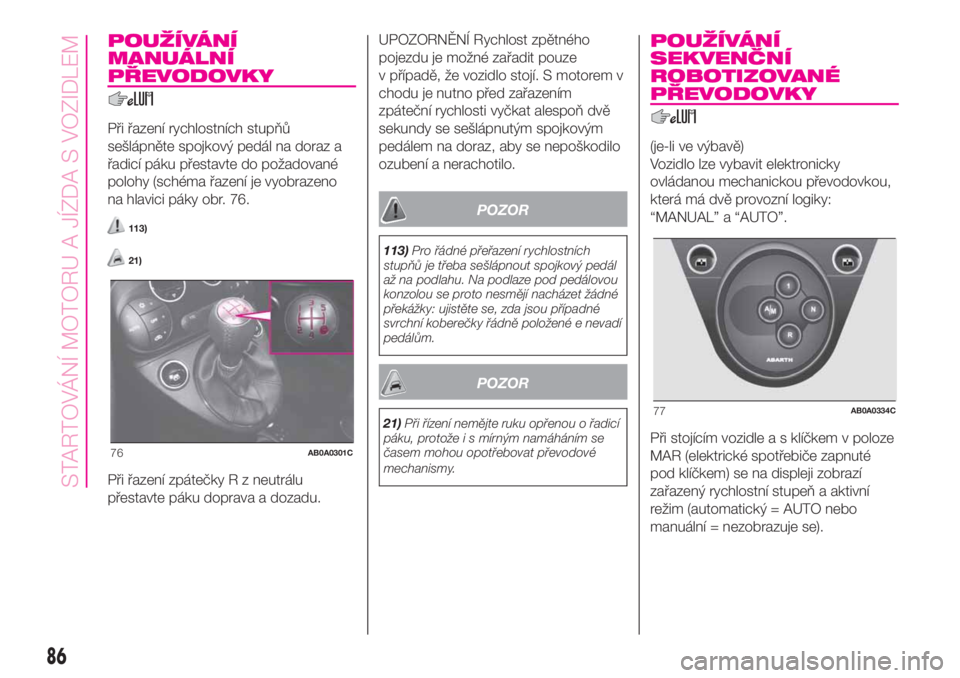

POUŽÍVÁNÍ MANUÁLNÍ
PŘEVODOVKY ................................ 86
POUŽÍVÁNÍ SEKVENČNÍ
ROBOTIZOVANÉ PŘEVODOVKY .... 86
FUNKCE SPORT............................. 89
PARKOVACÍ SENZORY ................... 90
TANKOVÁNÍ PALIVA DO VOZIDLA .. 91
83

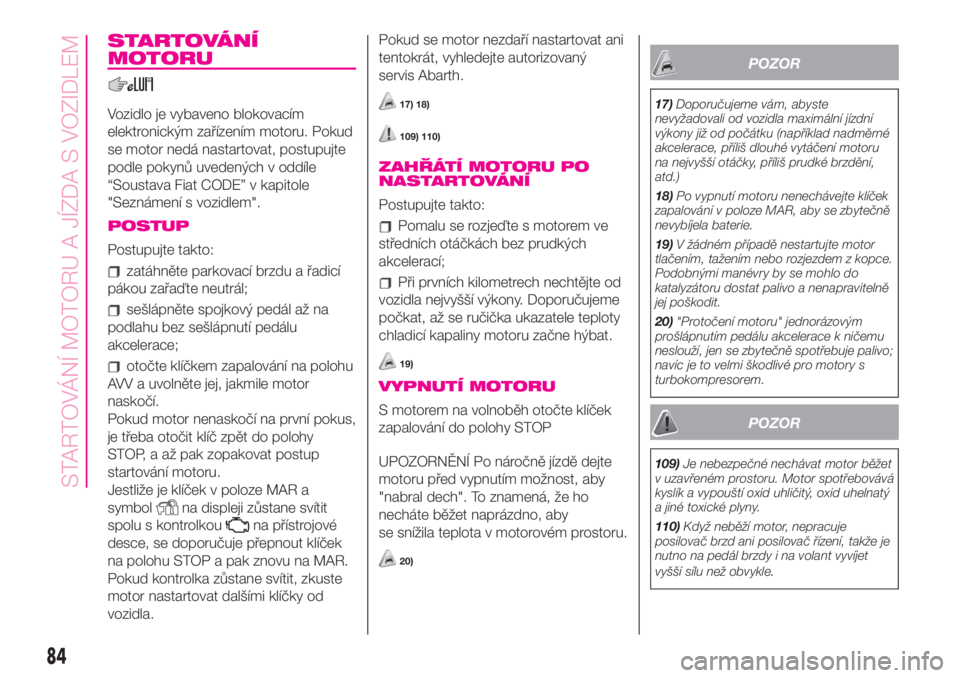

STARTOVÁNÍ
MOTORU
Vozidlo je vybaveno blokovacím
elektronickým zařízením motoru. Pokud
se motor nedá nastartovat, postupujte
podle pokynů uvedených v oddíle
“Soustava Fiat CODE” v kapitole
"Seznámení s vozidlem".
POSTUP
Postupujte takto:
zatáhněte parkovací brzdu a řadicí
pákou zařaďte neutrál;
sešlápněte spojkový pedál až na
podlahu bez sešlápnutí pedálu
akcelerace;
otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile motor
naskočí.
Pokud motor nenaskočí na první pokus,
je třeba otočit klíč zpět do polohy
STOP, a až pak zopakovat postup
startování motoru.
Jestliže je klíček v poloze MAR a
symbol
na displeji zůstane svítit
spolu s kontrolkou
na přístrojové
desce, se doporučuje přepnout klíček
na polohu STOP a pak znovu na MAR.
Pokud kontrolka zůstane svítit, zkuste
motor nastartovat dalšími klíčky od
vozidla.Pokud se motor nezdaří nastartovat ani
tentokrát, vyhledejte autorizovaný
servis Abarth.
17) 18)
109) 110)
ZAHŘÁTÍ MOTORU PO
NASTARTOVÁNÍ
Postupujte takto:
Pomalu se rozjeďte s motorem ve
středních otáčkách bez prudkých
akcelerací;
Při prvních kilometrech nechtějte od
vozidla nejvyšší výkony. Doporučujeme
počkat, až se ručička ukazatele teploty
chladicí kapaliny motoru začne hýbat.
19)
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček
zapalování do polohy STOP
UPOZORNĚNÍ Po náročně jízdě dejte
motoru před vypnutím možnost, aby
"nabral dech". To znamená, že ho
necháte běžet naprázdno, aby
se snížila teplota v motorovém prostoru.
20)
POZOR
17)Doporučujeme vám, abyste
nevyžadovali od vozidla maximální jízdní
výkony již od počátku (například nadměrné
akcelerace, příliš dlouhé vytáčení motoru
na nejvyšší otáčky, příliš prudké brzdění,
atd.)
18)Po vypnutí motoru nenechávejte klíček
zapalování v poloze MAR, aby se zbytečně
nevybíjela baterie.
19)V žádném případě nestartujte motor
tlačením, tažením nebo rozjezdem z kopce.
Podobnými manévry by se mohlo do
katalyzátoru dostat palivo a nenapravitelně
jej poškodit.
20)"Protočení motoru" jednorázovým
prošlápnutím pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo;
navíc je to velmi škodlivé pro motory s
turbokompresorem.
POZOR
109)Je nebezpečné nechávat motor běžet
v uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
110)Když neběží motor, nepracuje
posilovač brzd ani posilovač řízení, takže je
nutno na pedál brzdy i na volant vyvíjet
vyšší sílu než obvykle.
84
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

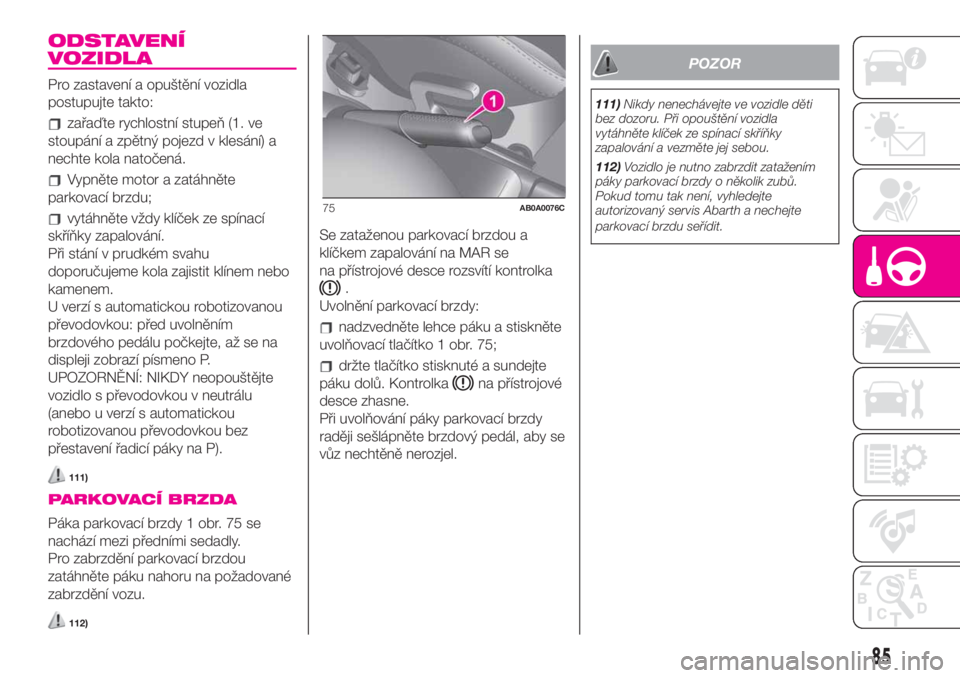

ODSTAVENÍ
VOZIDLA
Pro zastavení a opuštění vozidla
postupujte takto:
zařaďte rychlostní stupeň (1. ve
stoupání a zpětný pojezd v klesání) a
nechte kola natočená.
Vypněte motor a zatáhněte
parkovací brzdu;
vytáhněte vždy klíček ze spínací
skříňky zapalování.
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
U verzí s automatickou robotizovanou
převodovkou: před uvolněním
brzdového pedálu počkejte, až se na
displeji zobrazí písmeno P.
UPOZORNĚNÍ: NIKDY neopouštějte
vozidlo s převodovkou v neutrálu
(anebo u verzí s automatickou
robotizovanou převodovkou bez
přestavení řadicí páky na P).
111)
PARKOVACÍ BRZDA
Páka parkovací brzdy 1 obr. 75 se
nachází mezi předními sedadly.
Pro zabrzdění parkovací brzdou
zatáhněte páku nahoru na požadované
zabrzdění vozu.
112)
Se zataženou parkovací brzdou a
klíčkem zapalování na MAR se
na přístrojové desce rozsvítí kontrolka
.
Uvolnění parkovací brzdy:
nadzvedněte lehce páku a stiskněte
uvolňovací tlačítko 1 obr. 75;
držte tlačítko stisknuté a sundejte
páku dolů. Kontrolka
na přístrojové
desce zhasne.
Při uvolňování páky parkovací brzdy
raději sešlápněte brzdový pedál, aby se
vůz nechtěně nerozjel.
POZOR
111)Nikdy nenechávejte ve vozidle děti
bez dozoru. Při opouštění vozidla
vytáhněte klíček ze spínací skříňky
zapalování a vezměte jej sebou.
112)Vozidlo je nutno zabrzdit zatažením
páky parkovací brzdy o několik zubů.
Pokud tomu tak není, vyhledejte
autorizovaný servis Abarth a nechejte
parkovací brzdu seřídit.
75AB0A0076C
85

POUŽÍVÁNÍ
MANUÁLNÍ
PŘEVODOVKY
Při řazení rychlostních stupňů
sešlápněte spojkový pedál na doraz a
řadicí páku přestavte do požadované
polohy (schéma řazení je vyobrazeno
na hlavici páky obr. 76.
113)
21)
Při řazení zpátečky R z neutrálu
přestavte páku doprava a dozadu.UPOZORNĚNÍ Rychlost zpětného
pojezdu je možné zařadit pouze
v případě, že vozidlo stojí. S motorem v
chodu je nutno před zařazením
zpáteční rychlosti vyčkat alespoň dvě
sekundy se sešlápnutým spojkovým
pedálem na doraz, aby se nepoškodilo
ozubení a nerachotilo.
POZOR
113)Pro řádné přeřazení rychlostních
stupňů je třeba sešlápnout spojkový pedál
až na podlahu. Na podlaze pod pedálovou
konzolou se proto nesmějí nacházet žádné
překážky: ujistěte se, zda jsou případné
svrchní koberečky řádně položené e nevadí
pedálům.
POZOR
21)Při řízení nemějte ruku opřenou o řadicí
páku, protože i s mírným namáháním se
časem mohou opotřebovat převodové
mechanismy.
POUŽÍVÁNÍ
SEKVENČNÍ
ROBOTIZOVANÉ
PŘEVODOVKY
(je-li ve výbavě)
Vozidlo lze vybavit elektronicky
ovládanou mechanickou převodovkou,
která má dvě provozní logiky:
“MANUAL” a “AUTO”.
Při stojícím vozidle a s klíčkem v poloze
MAR (elektrické spotřebiče zapnuté
pod klíčkem) se na displeji zobrazí
zařazený rychlostní stupeň a aktivní
režim (automatický = AUTO nebo
manuální = nezobrazuje se).
76AB0A0301C
77AB0A0334C
86
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

ROZJEZD
POZN.
Po nastartování se systém přepne
do režimu AUTO.
Tlačítky1, N, R se sešlápnutým
brzdovým pedálem lze zařadit 1.
rychlostní stupeň, neutrál (N) a zpětný
pojezd (R).
Po použití tlačítek 1, N, R bez
sešlápnutí brzdového pedálu, systém
neprovede žádný požadavek o
přeřazení.
Pákovými ovládači na volantu nelze
řadit ani se sešlápnutým brzdovým
pedálem.
Pokud vypnete motoru v režimu
SPORT nebo NORMAL, při příštím
nastartování motoru se systém nastaví
do předchozího nastaveného režimu.
PROVOZNÍ REŽIM
Převodovka má dva provozní režimy:
jeden režim manuálního typu
(MANUAL), kdy o přeřazení rozhoduje
přímo řidič: nahoru se řadí páčkou
“+” obr. 78, dolů se řadí páčkou “–”.
Je-li požadavek systémem přijat a
změna rychlosti je ukončena, displej
zobrazí novou zařazenou rychlost.
automatický režim (AUTO), kdy o
přeřazení rychlostních stupňů rozhoduje
systém. V každém případě je možné
požádat o přeřazení přestavením řadicí
páky, aniž je nutno tento režim vypnout.
Tato funkce, jež se nazývá “doporučený
rychlostní stupeň”, vypne automatiku
na dobu potřebnou pro přeřazení
vyžádané řidičem.
22)
Chcete-li zapnout/vypnout automatický
režim řazení (AUTO), stiskněte tlačítko
A/M na přístrojové desce převodovky
obr. 77; příslušná aktivace je
signalizována zobrazením hlášením
AUTO a zobrazeného zařazeného
rychlostního stupně na displeji.
Vypnutím režimu AUTO přejde
převodovka do režimu MANUAL.
Funkce “Kick Down”
K dispozici je i funkce “Kick Down”: při
potřebě zrychlit (např. při předjíždění)
sešlápnutím pedálu akcelerace přes
bod odporu systém přeřadí (pokud to
otáčky motoru dovolí) o jeden rychlostní
stupeň či o několik rychlostních
stupňů, aby dodal výkon a točivý
moment potřebné pro zrychlení
požadované řidičem.
STARTOVÁNÍ MOTORU
Motor spustíte sešlápnutím brzdového
pedálu: systém automaticky zařadí
neutrál (N). Po nastartování motoru lze
zařadit 1. rychlostní stupeň (1) nebo
zpátečku (R) třeba sešlápnout brzdový
pedál a stisknout tlačítko 1 na rámečku
ovládačů převodovky pro zařazení 1.
rychlostního stupně nebo stisknout
tlačítko R pro zařazení zpátečky.
ROZJEZD S VOZIDLEM
Uvedení vozidla do pohybu, rozjezd, je
umožněn jak při 1. rychlostním stupni,
tak i při 2. rychlostním stupni
(doporučen na vozovkách s nízkou
přilnavostí), i na zpátečku (R). Lze řadit
pouze se sešlápnutým brzdovým
pedálem.
Postupujte takto:
Sešlápněte brzdový pedál;
stiskněte tlačítko 1 na panelu
převodovky;
78AB0A0335C
87

přidržte brzdový pedál sešlápnutý a
použijte pákový ovládač “+” u volantu
(jen pro rozjezd na 2. rychlostní stupeň);
uvolněte brzdový pedál a sešlápněte
pedál akcelerace (pokud je vypnuto
ASR (je-li ve výbavě), rychlým
sešlápnutím pedálu nadoraz docílíte
“brilantní” rozjezd).
Zařazení zpětného pojezdu (R)
Pro zařazení zpátečky R na panelu
převodovky namísto tlačítka 1.
Zařazení neutrálu (N)
Pro zařazení neutrálu stiskněte tlačítko
(N).
Neutrál lze zařadit (N) jen s
nesešlápnutým pedálem akcelerace
bez ohledu na "stav" brzdového pedálu
(sešlápnutý/nesešlápnutý). V každém
případě se doporučuje sešlápnout
brzdový pedál.
ZVUKOVÁ VÝSTRAHA
Z bezpečnostních důvodů je zvukovou
výstrahou řidič upozorněn na
zaparkování se zařazeným neutrálem
(N) (signalizace je aktivní po otočení
klíčku v zapalování na STOP).
Pokud vozidlo stojí s nastartovaným
motorem a zařazeným rychlostním
stupněm (1), (2) či (R), systém spustí
zvukovou výstrahu a automaticky zařadí
neutrál (N) za těchto stavů:
řidič nesešlápne plynový a/nebo
brzdový pedál po dobu alespoň 3
minuty;
pokud bude brzdový pedál
sešlápnutý po dobu delší než 10 minut;
za 1,5 sekund od otevření dveří na
straně řidiče nedojde ke sešlápnutí
plynového a/nebo brzdového pedálu;
byla zjištěna porucha převodovky.
ZAPARKOVÁNÍ VOZIDLA
Kvůli bezpečnému zaparkování vozidlo
je nezbytné zařadit se sešlápnutým
brzdovým pedálem 1. rychlostní stupeň
nebo zpětný pojezd (R); při parkování
ve svahu je třeba zatáhnout parkovací
brzdu. Před uvolněním brzdového
pedálu vyčkejte, až zmizí z displeje
zobrazení zařazeného rychlostního
stupně.
UPOZORNĚNÍ. Neopouštět NIKDY
vozidlo s řazením v poloze (N).
OBECNÁ UPOZORNĚNÍ
Se stojícím vozem a zařazeným
rychlostním stupněm je nutno držet
sešlápnutý brzdový pedál, dokud
se nerozhodnete rozjet. Při rozjezdu je
nutné brzdový pedál uvolnit a postupně
akcelerovat.
Při delším stání vozidla s
nastartovaným motorem se doporučuje
zařadit neutrál (N).
Pro zachování účinnosti spojky se
nesnažte vozidlo držet zastavené
pedálem akcelerace (např. stání do
kopce): přehřátím se může spojka
poškodit; pro stání použijte brzdový
pedál a na pedál akcelerace šlápněte
až při rozjezdu.
2. rychlostní stupeň použijte pouze v
případě, kdy je nutno mít nad vozidlem
větší kontrolu při rozjezdu na jízdním
povrchu s nízkou přilnavostí.
Jestliže je nutno se zařazenou
zpátečkou (R) přeřadit na 1. rychlostní
stupeň nebo naopak, učiňte tak jedině
za podmínky, že vozidlo stojí a držíte
sešlápnutý brzdový pedál.
Byť se jednoznačně nedoporučuje
jezdit z kopce se zařazeným neutrálem
(N), pokud by to bylo z
nepředvídatelných důvodu nutné,
systém při žádosti o přeřazení zařadí
samočinně optimální stupeň podle
rychlosti vozu, aby zajistil správný
přenos hnacího momentu na kola.
88
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
