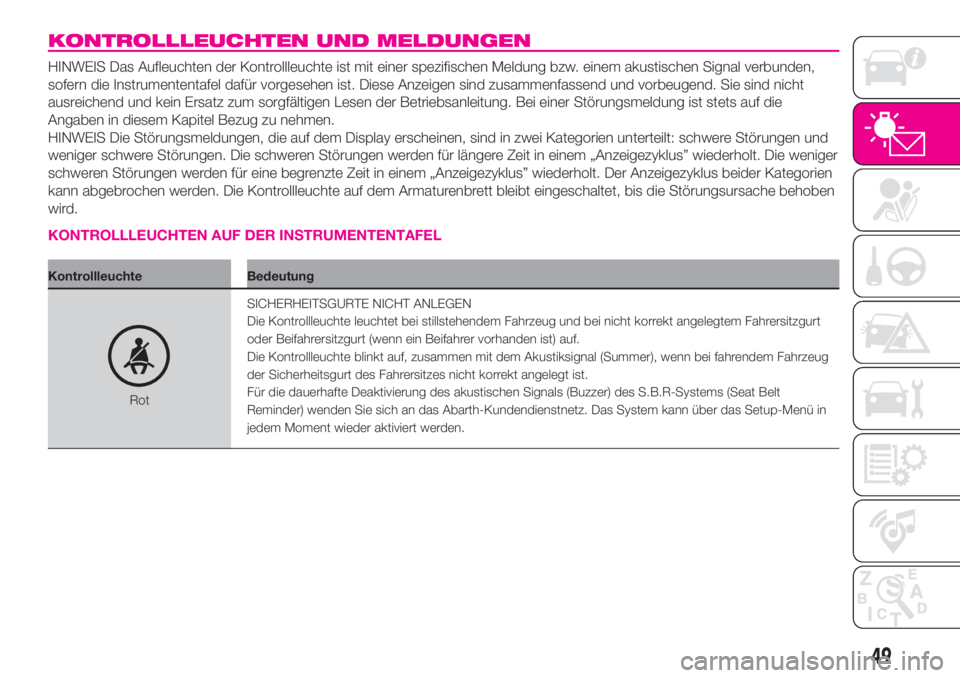

KONTROLLLEUCHTEN UND MELDUNGEN
HINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden,
sofern die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
HINWEIS Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere Störungen und
weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus” wiederholt. Die weniger
schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der Anzeigezyklus beider Kategorien
kann abgebrochen werden. Die Kontrollleuchte auf dem Armaturenbrett bleibt eingeschaltet, bis die Störungsursache behoben
wird.
KONTROLLLEUCHTEN AUF DER INSTRUMENTENTAFEL
Kontrollleuchte Bedeutung
RotSICHERHEITSGURTE NICHT ANLEGEN
Die Kontrollleuchte leuchtet bei stillstehendem Fahrzeug und bei nicht korrekt angelegtem Fahrersitzgurt
oder Beifahrersitzgurt (wenn ein Beifahrer vorhanden ist) auf.
Die Kontrollleuchte blinkt auf, zusammen mit dem Akustiksignal (Summer), wenn bei fahrendem Fahrzeug
der Sicherheitsgurt des Fahrersitzes nicht korrekt angelegt ist.
Für die dauerhafte Deaktivierung des akustischen Signals (Buzzer) des S.B.R-Systems (Seat Belt
Reminder) wenden Sie sich an das Abarth-Kundendienstnetz. Das System kann über das Setup-Menü in
jedem Moment wieder aktiviert werden.
49

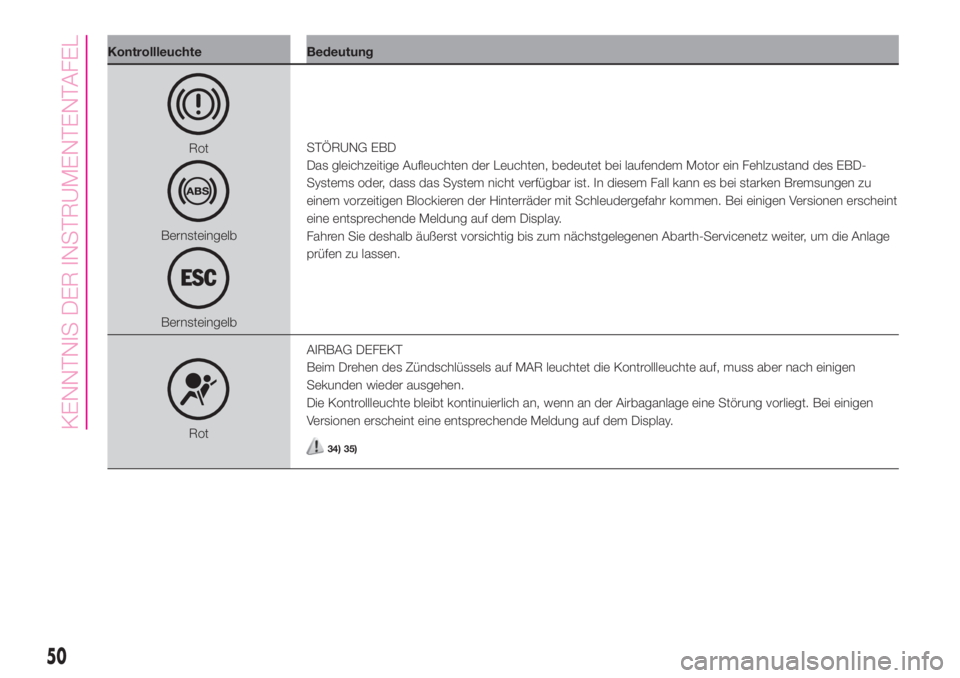

Kontrollleuchte Bedeutung
Rot
Bernsteingelb
BernsteingelbSTÖRUNG EBD
Das gleichzeitige Aufleuchten der Leuchten, bedeutet bei laufendem Motor ein Fehlzustand des EBD-
Systems oder, dass das System nicht verfügbar ist. In diesem Fall kann es bei starken Bremsungen zu
einem vorzeitigen Blockieren der Hinterräder mit Schleudergefahr kommen. Bei einigen Versionen erscheint
eine entsprechende Meldung auf dem Display.
Fahren Sie deshalb äußerst vorsichtig bis zum nächstgelegenen Abarth-Servicenetz weiter, um die Anlage
prüfen zu lassen.
RotAIRBAG DEFEKT
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte bleibt kontinuierlich an, wenn an der Airbaganlage eine Störung vorliegt. Bei einigen
Versionen erscheint eine entsprechende Meldung auf dem Display.34) 35)
50
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung
RotUNGENÜGENDE BREMSFLÜSSIGKEIT/HANDBREMSE ANGEZOGEN
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter wegen eines möglichen Lecks
im Kreis unter den Mindeststand sinkt. Bei einigen Versionen erscheint eine entsprechende Meldung auf
dem Display.36)
Handbremse angezogen
Die Kontrollleuchte schaltet ein, wenn die Handbremse gezogen wird.
Wenn das Fahrzeug fährt, ertönt bei einigen Versionen auch ein akustisches Signal.
ZUR BEACHTUNG Wenn sich die Kontrollleuchte während der Fahrt einschaltet prüfen Sie, ob die
Handbremse angezogen ist.
51

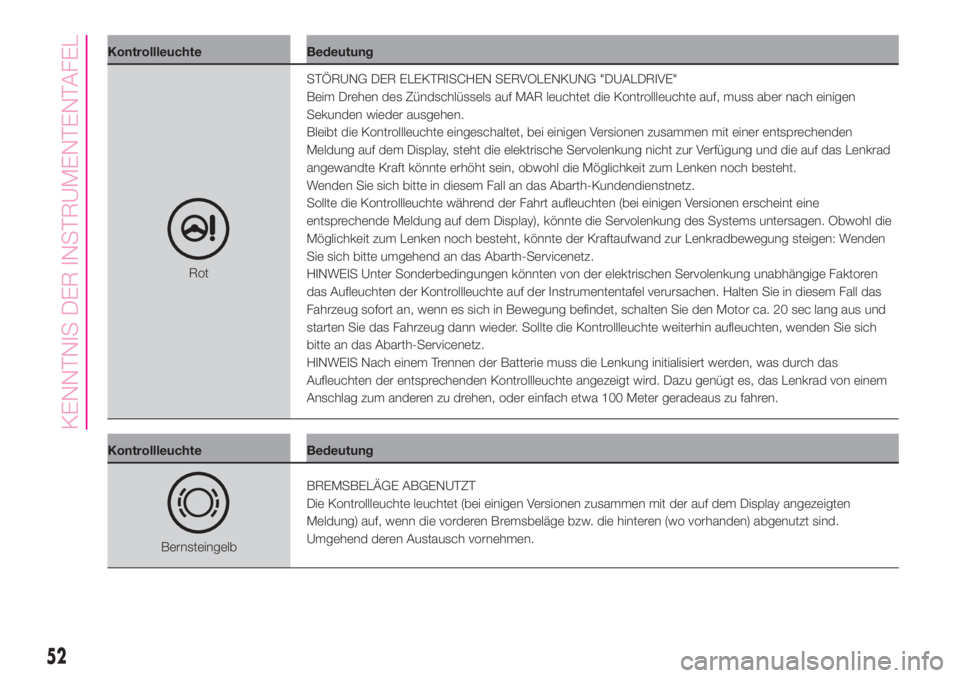

Kontrollleuchte Bedeutung
RotSTÖRUNG DER ELEKTRISCHEN SERVOLENKUNG "DUALDRIVE"
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Bleibt die Kontrollleuchte eingeschaltet, bei einigen Versionen zusammen mit einer entsprechenden
Meldung auf dem Display, steht die elektrische Servolenkung nicht zur Verfügung und die auf das Lenkrad
angewandte Kraft könnte erhöht sein, obwohl die Möglichkeit zum Lenken noch besteht.
Wenden Sie sich bitte in diesem Fall an das Abarth-Kundendienstnetz.
Sollte die Kontrollleuchte während der Fahrt aufleuchten (bei einigen Versionen erscheint eine
entsprechende Meldung auf dem Display), könnte die Servolenkung des Systems untersagen. Obwohl die
Möglichkeit zum Lenken noch besteht, könnte der Kraftaufwand zur Lenkradbewegung steigen: Wenden
Sie sich bitte umgehend an das Abarth-Servicenetz.
HINWEIS Unter Sonderbedingungen könnten von der elektrischen Servolenkung unabhängige Faktoren
das Aufleuchten der Kontrollleuchte auf der Instrumententafel verursachen. Halten Sie in diesem Fall das
Fahrzeug sofort an, wenn es sich in Bewegung befindet, schalten Sie den Motor ca. 20 sec lang aus und
starten Sie das Fahrzeug dann wieder. Sollte die Kontrollleuchte weiterhin aufleuchten, wenden Sie sich
bitte an das Abarth-Servicenetz.
HINWEIS Nach einem Trennen der Batterie muss die Lenkung initialisiert werden, was durch das
Aufleuchten der entsprechenden Kontrollleuchte angezeigt wird. Dazu genügt es, das Lenkrad von einem
Anschlag zum anderen zu drehen, oder einfach etwa 100 Meter geradeaus zu fahren.
Kontrollleuchte Bedeutung
BernsteingelbBREMSBELÄGE ABGENUTZT
Die Kontrollleuchte leuchtet (bei einigen Versionen zusammen mit der auf dem Display angezeigten
Meldung) auf, wenn die vorderen Bremsbeläge bzw. die hinteren (wo vorhanden) abgenutzt sind.
Umgehend deren Austausch vornehmen.
52
KENNTNIS DER INSTRUMENTENTAFEL

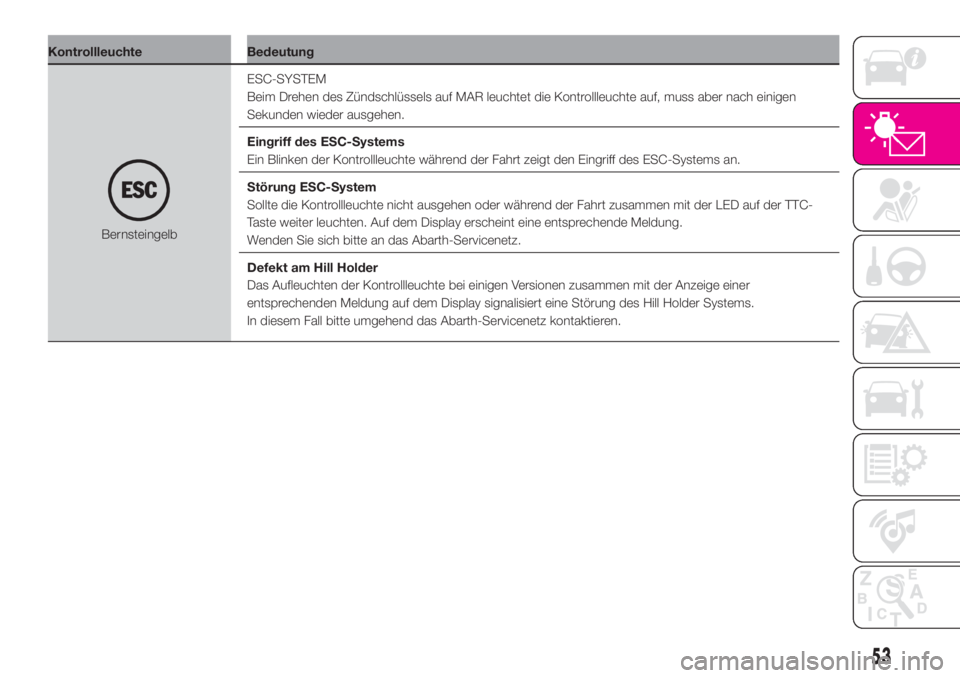

Kontrollleuchte Bedeutung
BernsteingelbESC-SYSTEM
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Eingriff des ESC-Systems
Ein Blinken der Kontrollleuchte während der Fahrt zeigt den Eingriff des ESC-Systems an.
Störung ESC-System
Sollte die Kontrollleuchte nicht ausgehen oder während der Fahrt zusammen mit der LED auf der TTC-
Taste weiter leuchten. Auf dem Display erscheint eine entsprechende Meldung.
Wenden Sie sich bitte an das Abarth-Servicenetz.
Defekt am Hill Holder
Das Aufleuchten der Kontrollleuchte bei einigen Versionen zusammen mit der Anzeige einer
entsprechenden Meldung auf dem Display signalisiert eine Störung des Hill Holder Systems.
In diesem Fall bitte umgehend das Abarth-Servicenetz kontaktieren.
53

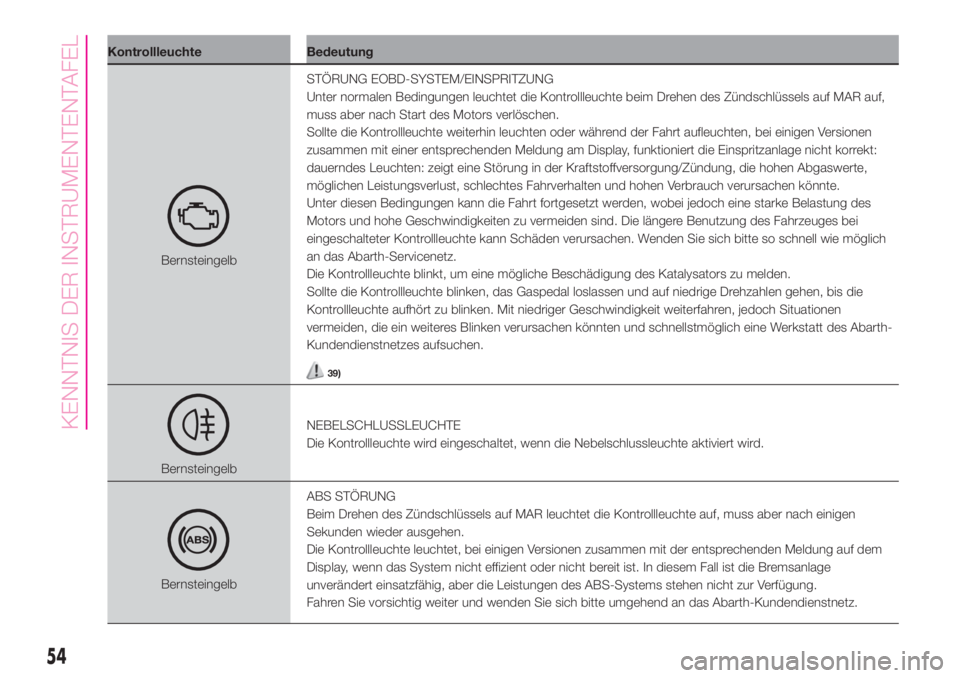

Kontrollleuchte Bedeutung
BernsteingelbSTÖRUNG EOBD-SYSTEM/EINSPRITZUNG
Unter normalen Bedingungen leuchtet die Kontrollleuchte beim Drehen des Zündschlüssels auf MAR auf,
muss aber nach Start des Motors verlöschen.
Sollte die Kontrollleuchte weiterhin leuchten oder während der Fahrt aufleuchten, bei einigen Versionen
zusammen mit einer entsprechenden Meldung am Display, funktioniert die Einspritzanlage nicht korrekt:
dauerndes Leuchten: zeigt eine Störung in der Kraftstoffversorgung/Zündung, die hohen Abgaswerte,
möglichen Leistungsverlust, schlechtes Fahrverhalten und hohen Verbrauch verursachen könnte.
Unter diesen Bedingungen kann die Fahrt fortgesetzt werden, wobei jedoch eine starke Belastung des
Motors und hohe Geschwindigkeiten zu vermeiden sind. Die längere Benutzung des Fahrzeuges bei
eingeschalteter Kontrollleuchte kann Schäden verursachen. Wenden Sie sich bitte so schnell wie möglich
an das Abarth-Servicenetz.
Die Kontrollleuchte blinkt, um eine mögliche Beschädigung des Katalysators zu melden.
Sollte die Kontrollleuchte blinken, das Gaspedal loslassen und auf niedrige Drehzahlen gehen, bis die
Kontrollleuchte aufhört zu blinken. Mit niedriger Geschwindigkeit weiterfahren, jedoch Situationen
vermeiden, die ein weiteres Blinken verursachen könnten und schnellstmöglich eine Werkstatt des Abarth-
Kundendienstnetzes aufsuchen.
39)
BernsteingelbNEBELSCHLUSSLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
BernsteingelbABS STÖRUNG
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn das System nicht effizient oder nicht bereit ist. In diesem Fall ist die Bremsanlage
unverändert einsatzfähig, aber die Leistungen des ABS-Systems stehen nicht zur Verfügung.
Fahren Sie vorsichtig weiter und wenden Sie sich bitte umgehend an das Abarth-Kundendienstnetz.
54
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung
BernsteingelbiTPMS-SYSTEM
(wo vorhanden)
Ungenügender Reifendruck
Die Kontrollleuchte leuchtet fest, um davor zu warnen, dass der Druck eines oder mehrer Reifen unter den
für eine optimale Lebensdauer des Reifens und einen optimalen Kraftstoffverbrauch erforderlichen Wert
gesunken ist und/oder um einen langsamen Druckverlust anzuzeigen.
Auf diese Weise wird der Fahrer vom iTPMS darauf hingewiesen, dass möglicherweise einer oder mehrere
Reifen zu wenig Druck haben und vielleicht ein Reifenschaden vorliegt. In diesem Fall raten wir, den
korrekten Druckwert zu kontrollieren und wieder herzustellen. Sobald die normalen Betriebsbedingungen
des Fahrzeugs wieder hergestellt sind, den Reset-Vorgang für Reifen durchführen.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
Fehlzustand des iTPMS-Systems/iTPMS vorübergehend deaktiviert
Die Kontrollleuchte blinkt ca. 75 Sekunden lang und bleibt dann fest an, zusammen mit einer Meldung auf
dem Display, zur Anzeige dass das System vorübergehend deaktiviert ist oder einen Fehlbetrieb aufweist.
Das System funktioniert erst dann wieder korrekt, wenn die Betriebsbedingungen es erlauben. Sollte dies
nicht der Fall sein, muss das Reifen-Reset nach Wiederherstellung der normalen Einsatzbedingungen
durchgeführt werden.
Sollte die Anzeige des Fehlbetriebs weiterhin bestehen, so schnell wie möglich das Abarth-
Kundendienstnetz aufsuchen.
55

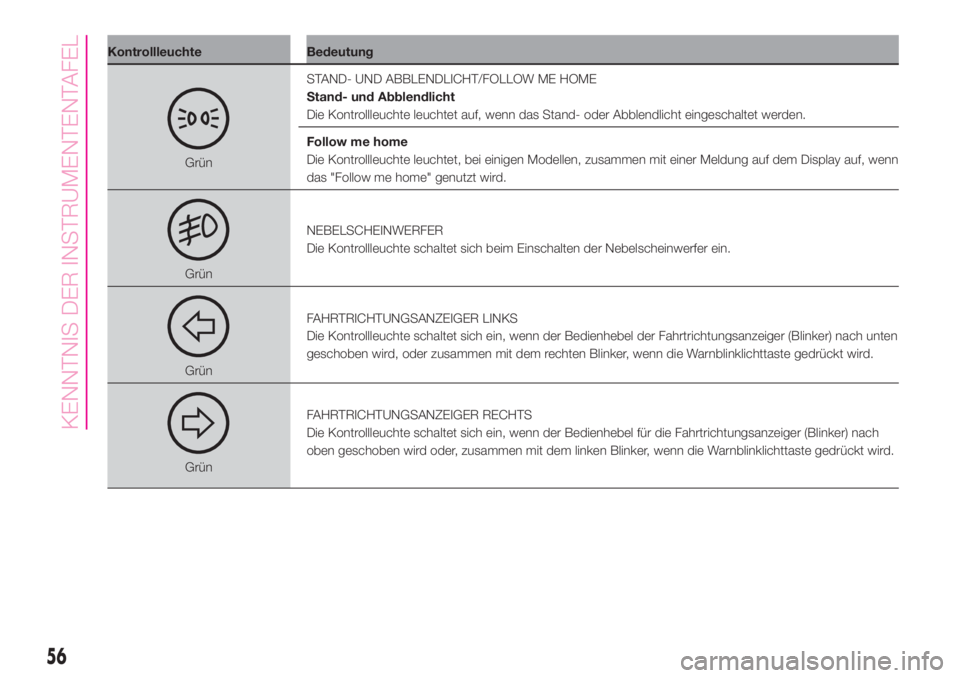

Kontrollleuchte Bedeutung
GrünSTAND- UND ABBLENDLICHT/FOLLOW ME HOME
Stand- und Abblendlicht
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Follow me home
Die Kontrollleuchte leuchtet, bei einigen Modellen, zusammen mit einer Meldung auf dem Display auf, wenn
das "Follow me home" genutzt wird.
GrünNEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
GrünFAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten
geschoben wird, oder zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
GrünFAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach
oben geschoben wird oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
56
KENNTNIS DER INSTRUMENTENTAFEL

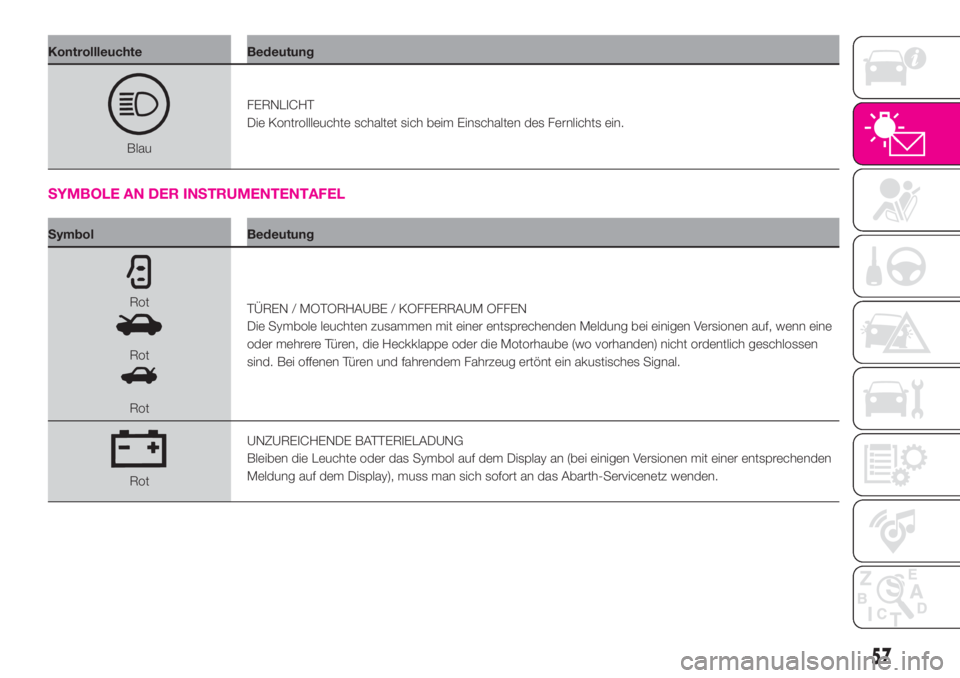

Kontrollleuchte Bedeutung
BlauFERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
SYMBOLE AN DER INSTRUMENTENTAFEL
Symbol Bedeutung
Rot
Rot
RotTÜREN / MOTORHAUBE / KOFFERRAUM OFFEN
Die Symbole leuchten zusammen mit einer entsprechenden Meldung bei einigen Versionen auf, wenn eine
oder mehrere Türen, die Heckklappe oder die Motorhaube (wo vorhanden) nicht ordentlich geschlossen
sind. Bei offenen Türen und fahrendem Fahrzeug ertönt ein akustisches Signal.
RotUNZUREICHENDE BATTERIELADUNG
Bleiben die Leuchte oder das Symbol auf dem Display an (bei einigen Versionen mit einer entsprechenden
Meldung auf dem Display), muss man sich sofort an das Abarth-Servicenetz wenden.
57

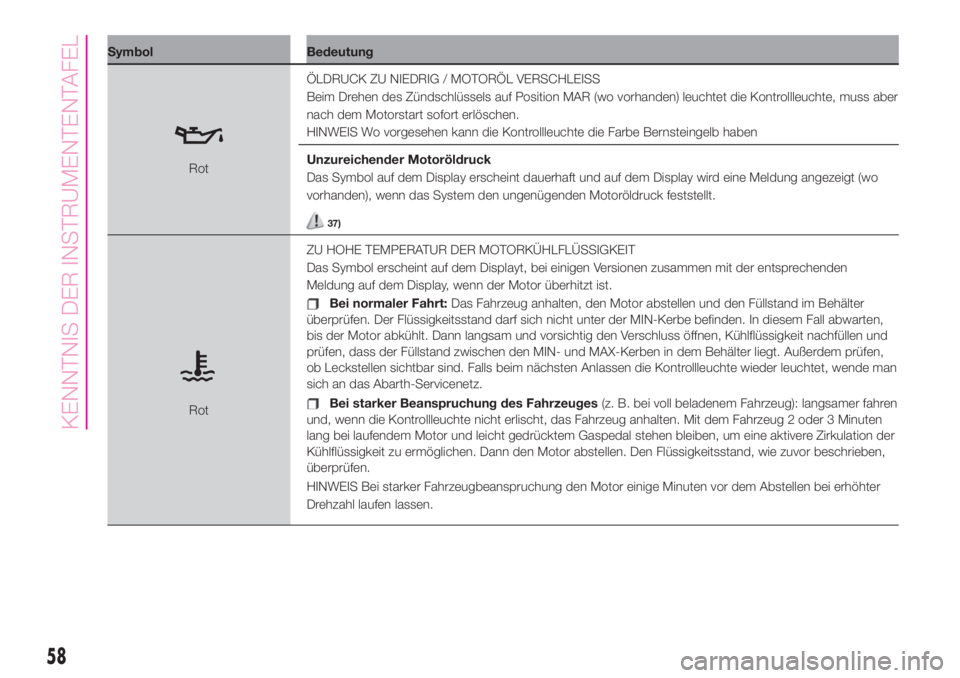

Symbol Bedeutung
RotÖLDRUCK ZU NIEDRIG / MOTORÖL VERSCHLEISS
Beim Drehen des Zündschlüssels auf Position MAR (wo vorhanden) leuchtet die Kontrollleuchte, muss aber
nach dem Motorstart sofort erlöschen.
HINWEIS Wo vorgesehen kann die Kontrollleuchte die Farbe Bernsteingelb haben
Unzureichender Motoröldruck
Das Symbol auf dem Display erscheint dauerhaft und auf dem Display wird eine Meldung angezeigt (wo
vorhanden), wenn das System den ungenügenden Motoröldruck feststellt.
37)
RotZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Das Symbol erscheint auf dem Displayt, bei einigen Versionen zusammen mit der entsprechenden
Meldung auf dem Display, wenn der Motor überhitzt ist.
Bei normaler Fahrt:Das Fahrzeug anhalten, den Motor abstellen und den Füllstand im Behälter
überprüfen. Der Flüssigkeitsstand darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten,
bis der Motor abkühlt. Dann langsam und vorsichtig den Verschluss öffnen, Kühlflüssigkeit nachfüllen und
prüfen, dass der Füllstand zwischen den MIN- und MAX-Kerben in dem Behälter liegt. Außerdem prüfen,
ob Leckstellen sichtbar sind. Falls beim nächsten Anlassen die Kontrollleuchte wieder leuchtet, wende man
sich an das Abarth-Servicenetz.
Bei starker Beanspruchung des Fahrzeuges(z. B. bei voll beladenem Fahrzeug): langsamer fahren
und, wenn die Kontrollleuchte nicht erlischt, das Fahrzeug anhalten. Mit dem Fahrzeug 2 oder 3 Minuten
lang bei laufendem Motor und leicht gedrücktem Gaspedal stehen bleiben, um eine aktivere Zirkulation der
Kühlflüssigkeit zu ermöglichen. Dann den Motor abstellen. Den Flüssigkeitsstand, wie zuvor beschrieben,
überprüfen.
HINWEIS Bei starker Fahrzeugbeanspruchung den Motor einige Minuten vor dem Abstellen bei erhöhter
Drehzahl laufen lassen.
58
