ОПОЗНАВАТЕЛЬНАЯ ТАБЛИЧКА
ЛАКОКРАСОЧНОГО ПОКРЫТИЯ КУЗОВА
Табличка находится на наружной
стойке багажной двери (левая
сторона) и содержит следующую
информацию РИС. 132.
A Производитель лакокрасочного
покрытия.
B Наименование цвета.
C Код цвета по каталогу Fiat.
D Код цвета для ретуширования или
повторного нанесения покрытия.МАРКИРОВКА ДВИГАТЕЛЯ
Маркировка выбита на блоке
цилиндров и включает тип и заводской
номер двигателя.
132AB0A0117
177

КОДЫ ДВИГАТЕЛЯ — ВАРИАНТЫ ИСПОЛНЕНИЯ КУЗОВА
Исполнения Код двигателя Исполнение кузова
1.4 TB BZ ABARTH 312A1000312AXD1A 05B (*)
312AXD1A 05D (**)
(*) Евро 5
(**) Евро 6
178
ТЕХНИЧЕСКИЕ ДАННЫЕ

ДВИГАТЕЛЬ
ОБЩИЕ СВЕДЕНИЯ 1.4 TB BZ ABARTH
Типовой код312A1000
ЦиклОтто
Количество и расположение цилиндров 4 в ряд
Диаметр и ход плунжеров (мм) 72 x 84
Общий объем двигателя (см
3) 1368
Степень сжатия9,8:1
Максимальная мощность ЕЕС (кВт) 99
Максимальная мощность ЕЕС (л. с.) 135
Соответствующий режим (об/мин) 5500
Максимальный крутящий момент ЕЕС (Нм) 180 (*) / 206 (**)
Соответствующий режим (об/мин) 2000
Свечи зажигания NGK IKR9F8
Топливо Бензин без содержания свинца с октановым числом 95 RON
(*) NORMAL
(**) SPORT
179

ПОДАЧА ТОПЛИВА
Исполнение 1.4 TB BZ ABARTH
Подача топливаЭлектронный впрыск Multipoint последовательный,
фазированный, с турбокомпрессором неизменяемой
геометрии
140)
ВНИМАНИЕ!
140) Внесение изменений в конструкцию системы подачи топлива или ее неквалифицированный ремонт без учета
технических особенностей системы могут стать причиной возникновения неисправностей и привести к возгоранию.
180
ТЕХНИЧЕСКИЕ ДАННЫЕ

ТРАНСМИССИЯ
Исполнение 1.4 TB BZ ABARTH
Коробка передачПять передач переднего хода и одна передача заднего хода
с синхронизаторами переключения передач переднего хода
Сцепление Саморегулирующееся, с педалью, без свободного хода
ПриводПередних колес
181

ТОРМОЗА
Исполнение 1.4 TB BZ ABARTH
Рабочие тормозапередние задние
дисковые вентилируемые с полным диском
Стояночный тормоз управляется вручную рычагом, воздействует на задние тормоза
ПРЕДУПРЕЖДЕНИЕ Вода, лед и соль для посыпания дорог могут образовывать корку на тормозных дисках, снижая
эффективность торможения в начальный период.
182
ТЕХНИЧЕСКИЕ ДАННЫЕ

ПОДВЕСКИ
Исполнение 1.4 TB BZ ABARTH
ПередниеНезависимые подвески типа «макферсон», состоят из механической
перекладины, амортизаторов, спиральных пружин и стабилизатора.
ЗадниеС закручивающейся балкой и взаимосвязанными колесами, состоят
из закручивающейся балки, стабилизатора и двух трубчатых
рычагов с амортизаторами и спиральными пружинами.
183

РУЛЕВОЙ МЕХАНИЗМ
Исполнение 1.4 TB BZ ABARTH
ТипШестеренно-реечный, с электроусилителем рулевого управления
двойного режима (normal/sport)
Диаметр разворота между тротуарами (м) 10,8
184
ТЕХНИЧЕСКИЕ ДАННЫЕ

КОЛЕСА
ДИСКИ И ШИНЫ
Легкосплавные диски. Бескамерные
шины с радиальным каркасом.
Перечень сертифицированных шин,
рекомендованных для установки
на автомобиль, приведен в
техническом паспорте.
ПРЕДУПРЕЖДЕНИЕ В случае
несоответствия данных, приведенных
в «Руководстве по эксплуатации и
техническому обслуживанию» и в
техническом паспорте, достоверными
считаются данные из технического
паспорта. В целях безопасности
движения все колеса автомобиля
необходимо комплектовать шинами
одной модели и типоразмера.
ПРЕДУПРЕЖДЕНИЕ Не устанавливайте
камеры в бескамерные шины.УГОЛ РАЗВАЛА/СХОЖДЕНИЯ КОЛЕС
Схождение передних колес,
измеренное между дисками: 0,5±1мм.
Значения относятся к автомобилю в
исправном состоянии.

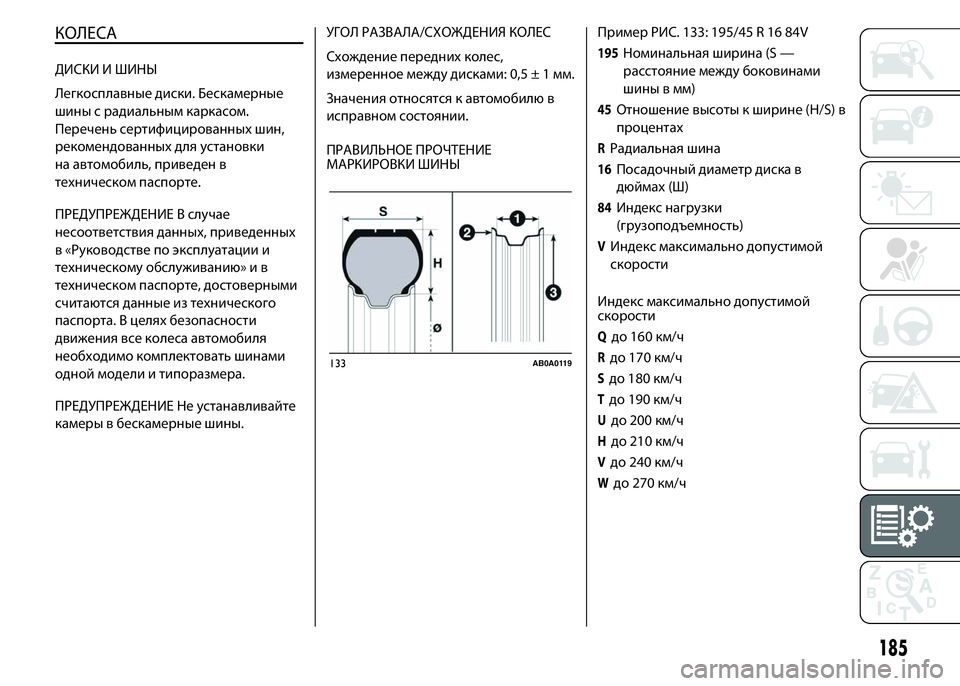

ПРАВИЛЬНОЕ ПРОЧТЕНИЕ
МАРКИРОВКИ ШИНЫПример РИС. 133: 195/45 R 16 84V195Номинальная ширина (S —
расстояние между боковинами
шины в мм)
45Отношение высоты к ширине (H/S) в
процентах
RРадиальная шина
16Посадочный диаметр диска в
дюймах (Ш)
84Индекс нагрузки
(грузоподъемность)
VИндекс максимально допустимой
скорости
Индекс максимально допустимой
скорости
Qдо 160 км/ч
Rдо 170 км/ч
Sдо 180 км/ч
Tдо 190 км/ч
Uдо 200 км/ч
Hдо 210 км/ч
Vдо 240 км/ч
Wдо 270 км/ч
133AB0A0119
185

Индекс максимально допустимой
скорости для зимних шин
QM+Sдо 160 км/ч
TM+Sдо 190 км/ч
HM+Sдо 210 км/ч

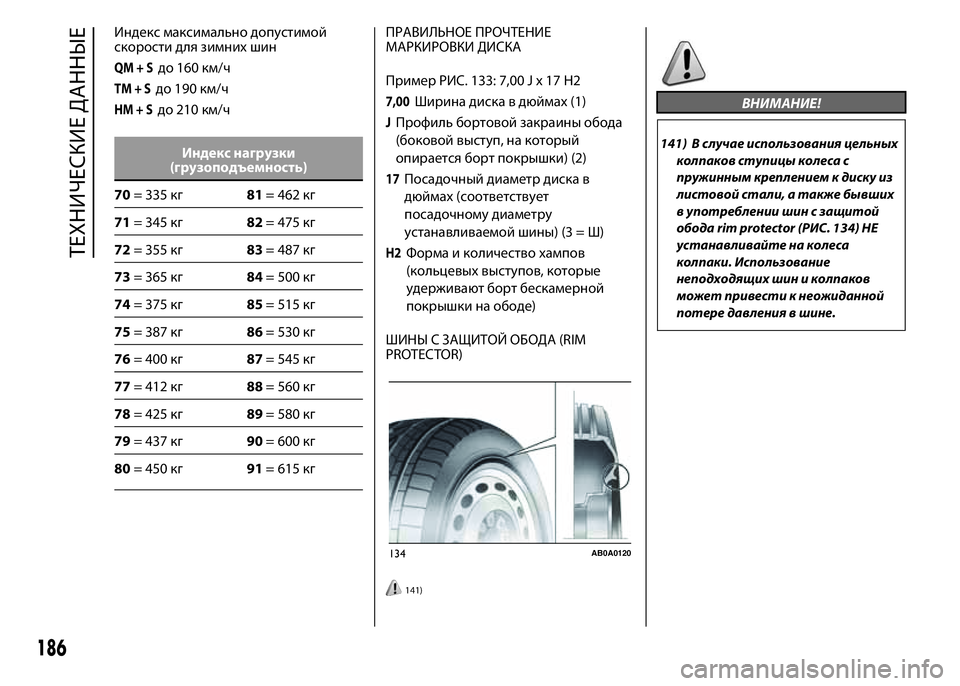

Индекс нагрузки
(грузоподъемность)
70= 335 кг81= 462 кг
71= 345 кг82= 475 кг
72= 355 кг83= 487 кг
73= 365 кг84= 500 кг
74= 375 кг85= 515 кг
75= 387 кг86= 530 кг
76= 400 кг87= 545 кг
77= 412 кг88= 560 кг
78= 425 кг89= 580 кг
79= 437 кг90= 600 кг
80= 450 кг91= 615 кгПРАВИЛЬНОЕ ПРОЧТЕНИЕ
МАРКИРОВКИ ДИСКА
Пример РИС. 133: 7,00Jx17H2
7,00Ширина диска в дюймах (1)
JПрофиль бортовой закраины обода
(боковой выступ, на который
опирается борт покрышки) (2)
17Посадочный диаметр диска в
дюймах (соответствует
посадочному диаметру
устанавливаемой шины) (3 = Ш)
H2Форма и количество хампов
(кольцевых выступов, которые
удерживают борт бескамерной
покрышки на ободе)
ШИНЫ С ЗАЩИТОЙ ОБОДА (RIM
PROTECTOR)
141)
ВНИМАНИЕ!
141) В случае использования цельных
колпаков ступицы колеса с
пружинным креплением к диску из
листовой стали, а также бывших
в употреблении шин с защитой
обода rim protector (РИС. 134) НЕ
устанавливайте на колеса
колпаки. Использование
неподходящих шин и колпаков
может привести к неожиданной
потере давления в шине.
134AB0A0120
186
