Abarth Grande Punto 2007 Instructieboek (in Dutch)

130
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN BERICHTEN
KANS OP GLADHEID
Als de buitentemperatuur gelijk is aan of
lager wordt dan 3°C, dan knippert de tem-
peratuuraanduiding om aan te geven dat
er kans op gladheid bestaat.
Op het display verschijnt de bijbehorende
melding.
BEPERKTE ACTIERADIUS
Op het display verschijnt een melding om
de gebruiker te waarschuwen als de
actieradius van de auto kleiner wordt dan
50 km. SNELHEIDSLIMIET
OVERSCHREDEN
Op het display verschijnt een bericht als de
ingestelde snelheidslimiet wordt over-
schreden (zie “Instelbaar multifunctioneel
display” in het hoofdstuk “Dashboard en
bediening”).
ASR-SYSTEEM
Het ASR-systeem kan worden uitgescha-
keld door het indrukken van de knop
ASR OFF.
Op het display verschijnt een melding die
aangeeft dat het systeem is uitgeschakeld;
gelijktijdig gaat het lampje op de knop
branden.
Als opnieuw op de knop ASR OFF
wordt gedrukt, dooft het lampje op de
knop en verschijnt op het display een mel-
ding die aangeeft dat het systeem weer is
ingeschakeld.

131
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN BERICHTEN
SYMBOLEN EN BERICHTEN OP
HET INSTELBARE
MULTIFUNCTIONELE DISPLAY
ACCU WORDT NIET
VOLDOENDE
OPGELADEN (rood)
Het symbool wordt samen met het bijbe-
horende bericht weergegeven op het dis-
play als de accu onvoldoende wordt op-
geladen.
Als het symbool weergegeven blijft, wendt
u dan onmiddellijk tot de Fiat-dealer.
w
NIET GOED GESLOTEN PORTIEREN (rood)
Als een of meer portieren of de
achterklep niet goed gesloten zijn, dan ver-
schijnt het symbool samen met het bijbe-
horende bericht op het display.
Als de auto in beweging is met geopende
portieren, dan klinkt er een akoestisch sig-
naal.
´
STORING
ELEKTRONISCHE
STARTBLOKKERING -
FIAT CODE (geel)
Het symbool wordt samen met het bijbe-
horende bericht weergegeven op het dis-
play bij een mogelijke storing (zie “CODE-
systeem” in het hoofdstuk “Dashboard en
bediening”).
BELANGRIJK Als het lampje
Uen het
symbool
Ytegelijk branden, dan is er
een storing in de Fiat CODE.
Als het symbool
Ybij draaiende motor
op het display wordt weergegeven, wendt
u dan tot een Abarth-dealer om alle
sleutels in het geheugen te laten opslaan.
Y

132
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN BERICHTEN
VERSLETEN
REMBLOKKEN (geel)
Het symbool wordt samen met
het bijbehorende bericht op het
display weergegeven als de remblokken
versleten zijn; laat deze zo snel mogelijk
vervangen.
d
CRUISE-CONTROL
(SNELHEIDSREGELAAR)
(indien aanwezig) (groen)
Het symbool wordt samen met het bijbe-
horende bericht op het display weergege-
ven, als de draaiknop van de cruise-con-
trol in stand ON wordt gezet.
Ü
ALGEMENE
STORINGSMELDING
(geel)
Het symbool wordt samen met het bijbe-
horende bericht weergegeven op het dis-
play in de volgende gevallen:
Op het display verschijnen de bijbe-
horende meldingen.
Storing motoroliedruksensor
Het symbool wordt samen met het bijbe-
horende bericht op het display weerge-
geven bij een storing in de motoroliedruk-
sensor. Wendt u zo snel mogelijk tot de
Abarth-dealer om de storing te laten ver-
helpen.
Inschakeling
brandstofnoodschakelaar
Het symbool wordt samen met het bijbe-
horende bericht op het display weerge-
geven als de brandstofnoodschakelaar in-
schakelt.
è
Storing bandenspanning-
controlesysteem
(indien aanwezig)
Het symbool wordt samen met het bijbe-
horende bericht op het display weerge-
geven als er een storing is in het controle-
systeem voor de bandenspanning TPMS
(indien aanwezig).
Wendt u in dat geval zo snel mogelijk tot
de Abarth-dealer.
Als er een of meer wielen zonder sensor
gemonteerd zijn, gaat het symbool op het
display branden totdat de oorspronkelijke
situatie weer is hersteld.

133
LAMPJES ENBERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
MOTOR STARTEN ............................................................. 134
SNELLE BANDENREPARATIESET
FIX & GO automatic ........................................................... 135
GLOEILAMP VERVANGEN .............................................. 139
GLOEILAMP BUITENVERLICHTING VERVANGEN . 141
GLOEILAMP INTERIEURVERLICHTING
VERVANGEN ........................................................................\
146
ZEKERINGEN VERVANGEN ........................................... 148
ACCU OPLADEN ............................................................... 157
OPKRIKKEN VAN DE AUTO .......................................... 158
SLEPEN VAN DE AUTO .................................................... 159
N N
N
N
O
O
O
O
O
O
O
O
D
D
D
D
G
G
G
G
E
E
E
E
V
V
V
V
A
A
A
A
L
L
L
L
L
L
L
L
E
E
E
E
N
N
N
N

MOTOR STARTEN
NOODSTART
Als het symbool
Yop het display blijft
weergegeven, wendt u dan onmiddellijk
tot de Abarth-dealer.
STARTEN MET EEN HULPACCU
fig. 1
Als de accu leeg is, kan de motor worden
gestart met een hulpaccu, die ten minste
dezelfde capaciteit moet hebben als de
lege accu.
134
LAMPJES EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
Ga voor het starten als volgt te werk:
❒verbind de pluspolen (+ teken nabij de
pool) van de beide accu’s met een start-
kabel;
❒sluit een tweede startkabel aan op de
minpool ( –) van de hulpaccu en op de
massa-aansluiting
Eop de motor of de
versnellingsbak van de auto die gestart
moet worden;
❒start de motor;
❒neem als de motor draait, de kabels in
de omgekeerde volgorde los.
Als de motor na enkele pogingen niet
aanslaat, blijf dan niet proberen maar
wendt u tot de
Abarth-dealer. BELANGRIJK Verbind de minklemmen
van de twee accu’s niet direct met elkaar:
eventuele vonken kunnen het explosieve
gas ontsteken dat uit de accu kan ont-
snappen. Als de hulpaccu is geïnstalleerd
aan boord van een andere auto, mogen
tussen deze auto en de auto met de lege
accu niet per ongeluk metalen delen met
elkaar in verbinding staan.
ROLLEND STARTEN
Probeer auto’s nooit te starten door ze
aan te duwen, te slepen of van een hel-
ling af te laten rijden. Op die wijze kan er
onverbrande brandstof in de katalysator
terechtkomen, waardoor deze onherstel-
baar zal beschadigen.
BELANGRIJK Houd er rekening mee dat
de rem- en stuurbekrachtiging niet wer-
ken zolang de motor niet is aangeslagen,
waardoor meer kracht nodig is voor de
bediening van het rempedaal en het stuur.
fig. 1F0M036Ab
Laat deze procedure door ge-
specialiseerd personeel uit-
voeren. Onjuiste handelingen kunnen
leiden tot vonken. De vloeistof in de
accu is giftig en corrosief. Vermijd het
contact met de huid en de ogen. Kom
ook niet dicht bij een accu met open
vuur of een brandende sigaret en ver-
oorzaak geen vonken.
ATTENTIE

135
LAMPJES ENBERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
SNELLE
BANDENREPARATIESET
FIX & GO automatic
De snelle bandenreparatieset Fix & Go
automatic bevindt zich in de bagageruimte.
De set fig. 2 bevat:
❒een spuitbus A met afdichtvloeistof, die
voorzien is van:
– een vulbuis B ;
– een sticker C met het opschrift
“max. 80 km/h”. Na het repareren
van het wiel moet deze sticker op
een voor de bestuurder goed zicht-
bare plaats worden aangebracht (op
het dashboard);
❒een informatiefolder (zie fig. 3), voor
een correct gebruik van de snelle
reparatieset. De folder moet overhan-
digd worden aan het personeel dat de
behandelde band repareert;
❒een compressor D-fig. 2 met mano-
meter en aansluitnippels, die in het vak
zijn te vinden;
❒een paar werkhandschoenen die in het
zijvak van de compressor zijn te vinden;
❒adapters voor het oppompen van
diverse voorwerpen.
fig. 2F0M0198m
In de houder (die zich in de bagageruim-
te onder de bekleding bevindt) van de ban-
denreparatieset zijn ook de schroeven-
draaier en het sleepoog te vinden.
fig. 3F0M0199m
Overhandig de informatie-
folder aan het personeel dat
de band repareert die behandeld is
met de bandenreparatieset.
ATTENTIE
Als u een lekke band krijgt,
kan de band gerepareerd
worden als de diameter van
het lek niet groter is dan 4 mm.
Het is niet mogelijk lekken
aan de zijkanten van de
band te repareren. Gebruik de repa-
ratieset niet als de band beschadigd
is geraakt door het rijden met een
lege band.
ATTENTIE

136
LAMPJES ENBERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
HET IS NOODZAKELIJK TE
WETEN DAT:
De afdichtvloeistof bij buitentemperatu-
ren tussen –20 °C en +50°C werkt.
De afdichtvloeistof een houdbaarheidsda-
tum heeft. OPPOMPEN VAN DE BAND
De compressor mag niet lan-
ger dan 20 minuten achter
elkaar worden ingeschakeld. Gevaar
voor oververhitting. De snelle repa-
ratieset is niet geschikt voor perma-
nente reparatie; de gerepareerde
banden mogen daarom slechts tijde-
lijk worden gebruikt.
ATTENTIE
De spuitbus bevat ethyleen-
glycol. Bevat latex: kan een
allergische reactie veroorzaken.
Schadelijk bij inslikken. Irriterend voor
de ogen. Kan overgevoeligheid ver-
oorzaken bij inademing en contact.
Vermijd contact met ogen, huid en
kleding. Spoel bij contact onmiddellijk
overvloedig met water. Vermijd braken
bij inslikken, spoel de mond uit, drink
veel water en raadpleeg onmiddellijk
een arts. Houd buiten het bereik van
kinderen. Het product mag niet ge-
bruikt worden door astmatische
patiënten. Adem de dampen niet in
tijdens het vullen en oppompen. Raad-
pleeg onmiddellijk een arts bij allergi-
sche reacties. Bewaar de spuitbus in
de daarvoor bestemde ruimte, ver ver-
wijderd van warmtebronnen. De af-
dichtvloeistof heeft een houdbaar-
heidsdatum.
ATTENTIE
Vervang de spuitbus met de
afdichtvloeistof als deze da-
tum verstreken is. Spuitbussen
en afdichtvloeistof zijn
schadelijk voor het milieu. Houdt u
voor het afvoeren van deze producten
aan de wettelijke normen.
Doe de handschoenen aan
die bij de snelle banden-
reparatieset zijn geleverd.
ATTENTIE
❒Trek de handrem aan. Draai de ven-
tieldop van de band los, neem de vul-
buis A-fig. 4 uit en draai de ring B op
het ventiel van de band;
fig. 4F0M038Ab
Bij schade aan de velg (zo-
danige vervorming van het
kanaal dat er lucht wegloopt) kan de
band niet gerepareerd worden. Ver-
wijder de eventueel in de band
binnengedrongen voorwerpen
(schroeven of spijkers) niet.
ATTENTIE

137
LAMPJES ENBERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

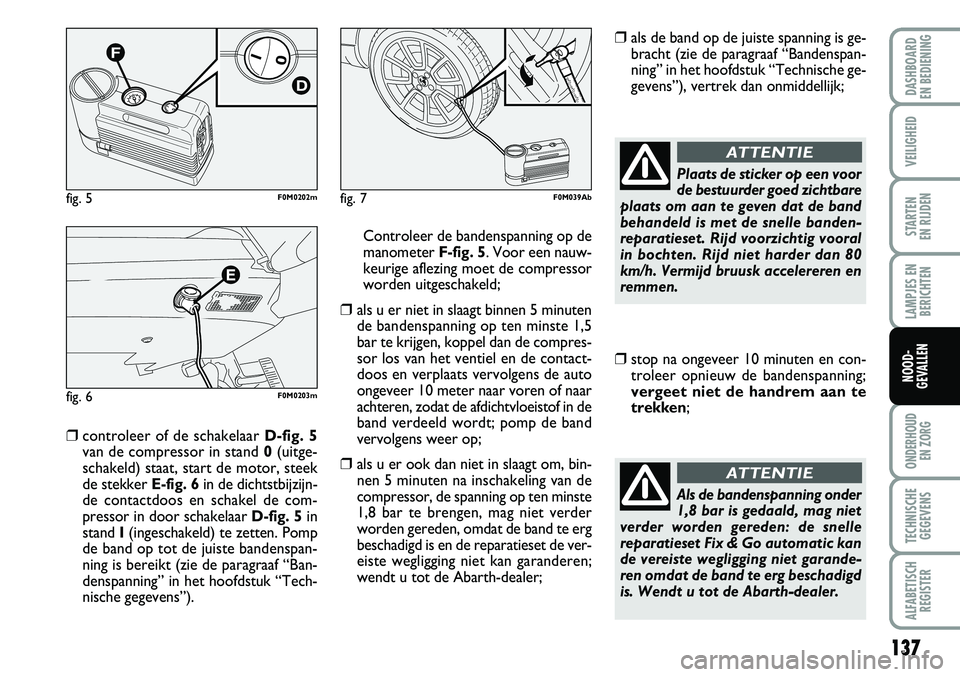

❒controleer of de schakelaar D-fig. 5
van de compressor in stand 0 (uitge-
schakeld) staat, start de motor, steek
de stekker E-fig. 6 in de dichtstbijzijn-
de contactdoos en schakel de com-
pressor in door schakelaar D-fig. 5in
stand I(ingeschakeld) te zetten. Pomp
de band op tot de juiste bandenspan-
ning is bereikt (zie de paragraaf “Ban-
denspanning” in het hoofdstuk “Tech-
nische gegevens”). Controleer de bandenspanning op de
manometer
F-fig. 5. Voor een nauw-
keurige aflezing moet de compressor
worden uitgeschakeld;
❒als u er niet in slaagt binnen 5 minuten
de bandenspanning op ten minste 1,5
bar te krijgen, koppel dan de compres-
sor los van het ventiel en de contact-
doos en verplaats vervolgens de auto
ongeveer 10 meter naar voren of naar
achteren, zodat de afdichtvloeistof in de
band verdeeld wordt; pomp de band
vervolgens weer op;
❒als u er ook dan niet in slaagt om, bin-
nen 5 minuten na inschakeling van de
compressor, de spanning op ten minste
1,8 bar te brengen, mag niet verder
worden gereden, omdat de band te erg
beschadigd is en de reparatieset de ver-
eiste wegligging niet kan garanderen;
wendt u tot de Abarth-dealer;
❒als de band op de juiste spanning is ge-
bracht (zie de paragraaf “Bandenspan-
ning” in het hoofdstuk “Technische ge-
gevens”), vertrek dan onmiddellijk;
fig. 5F0M0202m
fig. 6F0M0203m
fig. 7F0M039Ab
Plaats de sticker op een voor
de bestuurder goed zichtbare
plaats om aan te geven dat de band
behandeld is met de snelle banden-
reparatieset. Rijd voorzichtig vooral
in bochten. Rijd niet harder dan 80
km/h. Vermijd bruusk accelereren en
remmen.
ATTENTIE
❒stop na ongeveer 10 minuten en con-
troleer opnieuw de bandenspanning;
vergeet niet de handrem aan te
trekken;
Als de bandenspanning onder
1,8 bar is gedaald, mag niet
verder worden gereden: de snelle
reparatieset Fix & Go automatic kan
de vereiste wegligging niet garande-
ren omdat de band te erg beschadigd
is. Wendt u tot de Abarth-dealer.
ATTENTIE

138
LAMPJES ENBERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

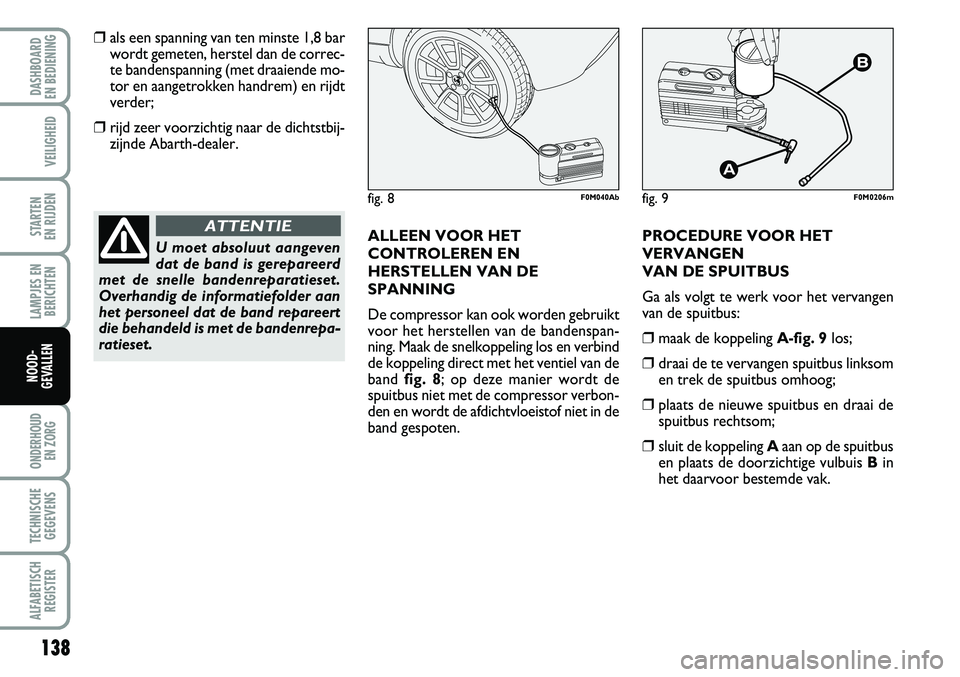

❒als een spanning van ten minste 1,8 bar
wordt gemeten, herstel dan de correc-
te bandenspanning (met draaiende mo-
tor en aangetrokken handrem) en rijdt
verder;
❒rijd zeer voorzichtig naar de dichtstbij-
zijnde Abarth-dealer.
ALLEEN VOOR HET
CONTROLEREN EN
HERSTELLEN VAN DE
SPANNING
De compressor kan ook worden gebruikt
voor het herstellen van de bandenspan-
ning. Maak de snelkoppeling los en verbind
de koppeling direct met het ventiel van de
band fig. 8; op deze manier wordt de
spuitbus niet met de compressor verbon-
den en wordt de afdichtvloeistof niet in de
band gespoten. PROCEDURE VOOR HET
VERVANGEN
VAN DE SPUITBUS
Ga als volgt te werk voor het vervangen
van de spuitbus:
❒maak de koppeling
A-fig. 9los;
❒draai de te vervangen spuitbus linksom
en trek de spuitbus omhoog;
❒plaats de nieuwe spuitbus en draai de
spuitbus rechtsom;
❒sluit de koppeling Aaan op de spuitbus
en plaats de doorzichtige vulbuis Bin
het daarvoor bestemde vak.
U moet absoluut aangeven
dat de band is gerepareerd
met de snelle bandenreparatieset.
Overhandig de informatiefolder aan
het personeel dat de band repareert
die behandeld is met de bandenrepa-
ratieset.
ATTENTIE
fig. 8F0M040Abfig. 9F0M0206m

139
LAMPJES ENBERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
GLOEILAMP
VERVANGEN
ALGEMENE AANWIJZINGEN
❒Als een lamp niet brandt, controleer
dan eerst of de zekering niet doorge-
brand is, voordat u de lamp vervangt:
zie voor de plaats van de zekeringen de
paragraaf “Zekeringen vervangen” in dit
hoofdstuk;
❒controleer voordat u een lamp vervangt
of de contacten niet zijn geoxideerd;
❒vervang een defecte lamp door een
exemplaar van hetzelfde type en ver-
mogen;
❒als u een gloeilamp in de koplamp hebt
vervangen, controleer dan om veilig-
heidsredenen altijd of de afstelling nog
goed is. BELANGRIJK Aan de binnenzijde kan de
koplamp een beetje beslagen zijn: dit duidt
niet op een defect, maar is een natuurlijk ver-
schijnsel dat veroorzaakt wordt door een la-
ge temperatuur en de luchtvochtigheids-
graad, en verdwijnt snel als de koplampen
worden ingeschakeld. De aanwezigheid van
druppels aan de binnenzijde van de koplamp
duidt daarentegen op het binnendringen van
water: wendt u tot de Abarth-dealer.
TYPEN GLOEILAMPEN
Op de auto zijn verschillende typen gloei-
lampen gemonteerd:
A
Glasfittinglampen: deze zijn voorzien
van een klemfitting. Verwijder de lamp
door de lamp uit de houder te trekken. B
Gloeilampen met bajonetfitting: ver-
wijder de lamp uit de houder door
hem iets in te drukken en linksom te
draaien.
C Buislampen: verwijder de lamp door
hem uit de veercontacten los te ma-
ken.
D-E Halogeenlampen: verwijder de lamp
door de borgveer los te haken uit de
zitting.
Halogeenlampen mag u uit-
sluitend aanraken op het me-
talen gedeelte. Als u de bol met
uw vingers aanraakt, zal de
lichtopbrengst van de lamp teruglopen
en kan ook de levensduur beperkt wor-
den. Als u de bol per ongeluk toch hebt
aangeraakt, moet u de bol schoonwrij-
ven met een doekje met alcohol en daar-
na laten drogen.
Modificaties of reparaties
aan de elektrische installatie
die niet correct worden uitgevoerd en
waarbij geen rekening wordt gehou-
den met de technische specificaties
van het systeem, kunnen storingen in
de werking en zelfs brand veroorzaken.
ATTENTIE
Halogeenlampen bevatten
gas onder druk. Bij breuk
kunnen er glassplinters wegschieten.
ATTENTIE
fig. 10F0M0207m
