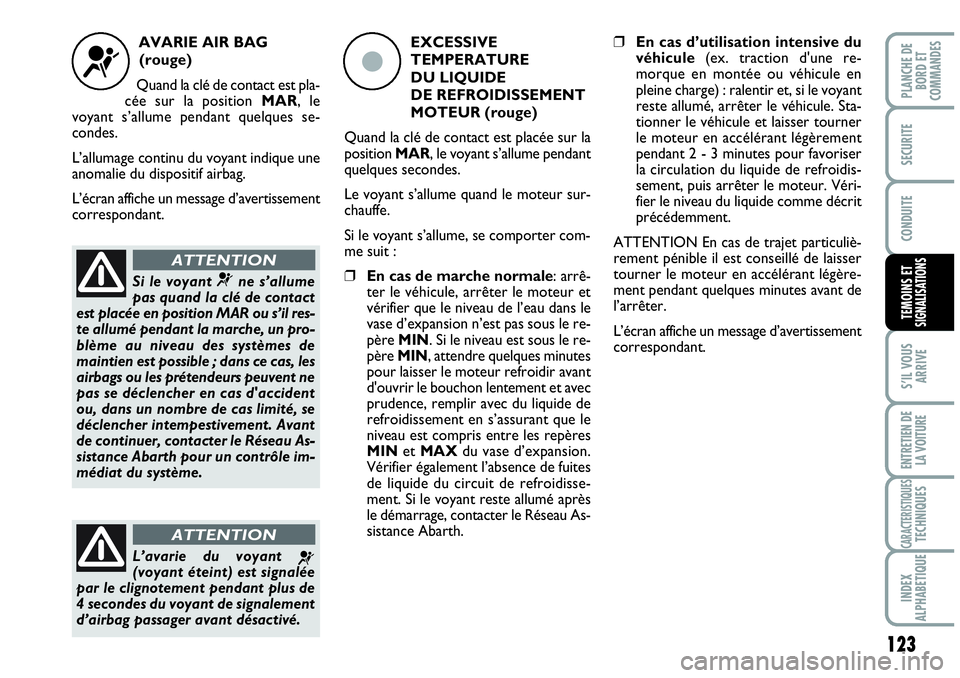

Page 125 of 207
123
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
AVARIE AIR BAG
(rouge)
Quand la clé de contact est pla-
cée sur la position MAR, le
voyant s’allume pendant quelques se-
condes.
L’allumage continu du voyant indique une
anomalie du dispositif airbag.
L’écran affiche un message d’avertissement
correspondant.
¬
Si le voyant ¬ne s’allume
pas quand la clé de contact
est placée en position MAR ou s’il res-
te allumé pendant la marche, un pro-
blème au niveau des systèmes de
maintien est possible ; dans ce cas, les
airbags ou les prétendeurs peuvent ne
pas se déclencher en cas d'accident
ou, dans un nombre de cas limité, se
déclencher intempestivement. Avant
de continuer, contacter le Réseau As-
sistance Abarth pour un contrôle im-
médiat du système.
ATTENTION
L’avarie du voyant ¬(voyant éteint) est signalée
par le clignotement pendant plus de
4 secondes du voyant de signalement
d’airbag passager avant désactivé.
ATTENTION
EXCESSIVE
TEMPERATURE
DU LIQUIDE
DE REFROIDISSEMENT
MOTEUR (rouge)
Quand la clé de contact est placée sur la
position MAR, le voyant s’allume pendant
quelques secondes.
Le voyant s’allume quand le moteur sur-
chauffe.
Si le voyant s’allume, se comporter com-
me suit :
❒En cas de marche normale: arrê-
ter le véhicule, arrêter le moteur et
vérifier que le niveau de l’eau dans le
vase d’expansion n’est pas sous le re-
père MIN. Si le niveau est sous le re-
père MIN, attendre quelques minutes
pour laisser le moteur refroidir avant
d'ouvrir le bouchon lentement et avec
prudence, remplir avec du liquide de
refroidissement en s’assurant que le
niveau est compris entre les repères
MINet MAXdu vase d’expansion.
Vérifier également l’absence de fuites
de liquide du circuit de refroidisse-
ment. Si le voyant reste allumé après
le démarrage, contacter le Réseau As-
sistance Abarth.
ç
❒En cas d’utilisation intensive du
véhicule(ex. traction d'une re-
morque en montée ou véhicule en
pleine charge) : ralentir et, si le voyant
reste allumé, arrêter le véhicule. Sta-
tionner le véhicule et laisser tourner
le moteur en accélérant légèrement
pendant 2 - 3 minutes pour favoriser
la circulation du liquide de refroidis-
sement, puis arrêter le moteur. Véri-
fier le niveau du liquide comme décrit
précédemment.
ATTENTION En cas de trajet particuliè-
rement pénible il est conseillé de laisser
tourner le moteur en accélérant légère-
ment pendant quelques minutes avant de
l’arrêter.
L’écran affiche un message d’avertissement
correspondant.

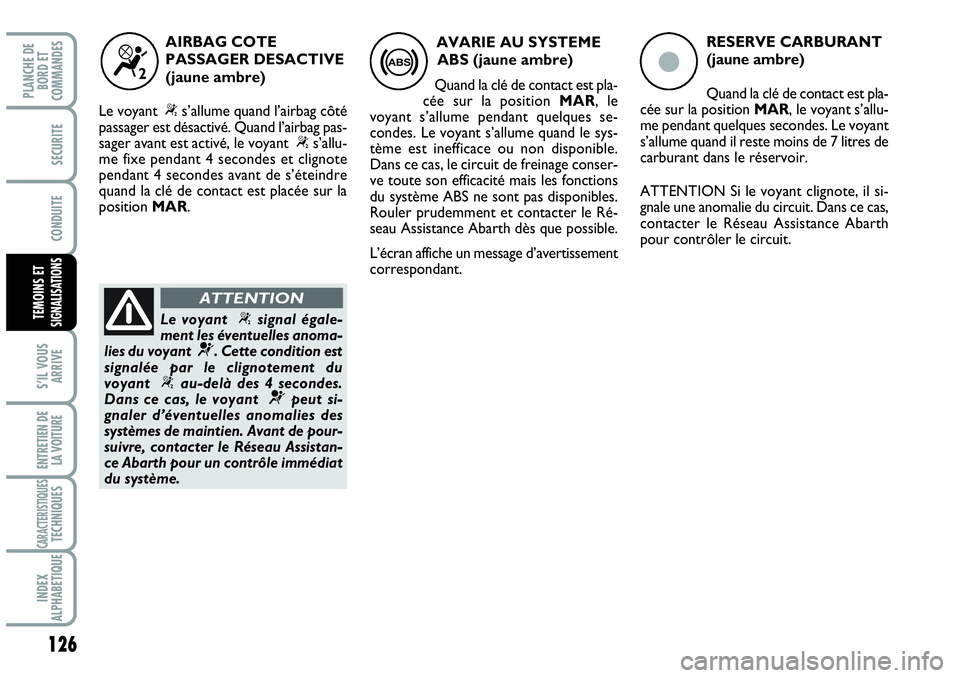

Page 128 of 207
126
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
ç
RESERVE CARBURANT
(jaune ambre)
Quand la clé de contact est pla-
cée sur la position MAR, le voyant s’allu-
me pendant quelques secondes. Le voyant
s’allume quand il reste moins de 7 litres de
carburant dans le réservoir.
ATTENTION Si le voyant clignote, il si-
gnale une anomalie du circuit. Dans ce cas,
contacter le Réseau Assistance Abarth
pour contrôler le circuit. AVARIE AU SYSTEME
ABS (jaune ambre)
Quand la clé de contact est pla-
cée sur la position MAR, le
voyant s’allume pendant quelques se-
condes. Le voyant s’allume quand le sys-
tème est inefficace ou non disponible.
Dans ce cas, le circuit de freinage conser-
ve toute son efficacité mais les fonctions
du système ABS ne sont pas disponibles.
Rouler prudemment et contacter le Ré-
seau Assistance Abarth dès que possible.
L’écran affiche un message d’avertissement
correspondant.
>“
AIRBAG COTE
PASSAGER DESACTIVE
(jaune ambre)
Le voyant “s’allume quand l’airbag côté
passager est désactivé. Quand l’airbag pas-
sager avant est activé, le voyant “s’allu-
me fixe pendant 4 secondes et clignote
pendant 4 secondes avant de s’éteindre
quand la clé de contact est placée sur la
position MAR.
Le voyant “signal égale-
ment les éventuelles anoma-
lies du voyant
¬. Cette condition est
signalée par le clignotement du
voyant “au-delà des 4 secondes.
Dans ce cas, le voyant
¬peut si-
gnaler d’éventuelles anomalies des
systèmes de maintien. Avant de pour-
suivre, contacter le Réseau Assistan-
ce Abarth pour un contrôle immédiat
du système.
ATTENTION

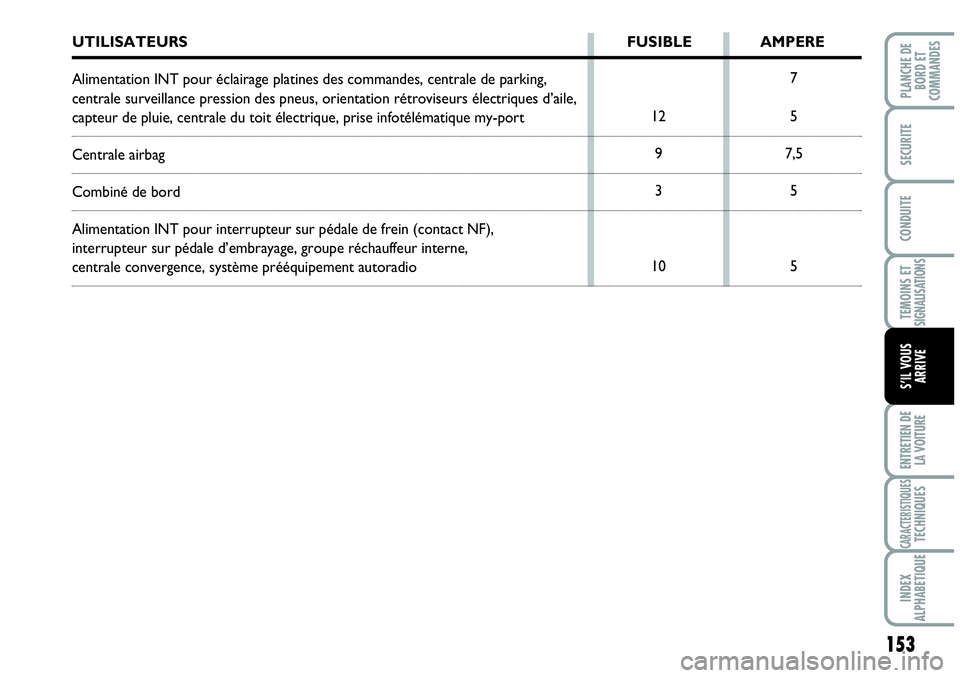

Page 155 of 207
153
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
7
5
7,5
5
5 12
9
3
10
UTILISATEURS FUSIBLE AMPERE
Alimentation INT pour éclairage platines des commandes, centrale de parking,
centrale surveillance pression des pneus, orientation rétroviseurs électriques d’aile,
capteur de pluie, centrale du toit électrique, prise infotélématique my-port
Centrale airbag
Combiné de bord
Alimentation INT pour interrupteur sur pédale de frein (contact NF),
interrupteur sur pédale d’embrayage, groupe réchauffeur interne,
centrale convergence, système prééquipement autoradio
