Abarth Punto 2015 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

7
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U006Abεικ. 5F0U007Abεικ. 6
Αντικατάσταση μπαταρίας του κλειδιού
με τηλεχειριστήριο εικ. 6
Για την αντικατάσταση της μπαταρίας συνεχίσετε
σύμφωνα με τα παρακάτω:
❒πατήστε το πλήκτρο Α και φέρτε το μεταλλικό ένθετο B
στη θέση ανοίγματος
❒γυρίστε τη βίδα C στο :χρησιμοποιώντας ένα
κατσαβίδι με λεπτή μύτη
❒βγάλτε τη θήκη της μπαταρίας D και αντικαταστήστε
την μπαταρία E διατηρώντας την πολικότητα
❒βάλτε τη θήκη της μπαταρίας D μέσα στο κλειδί και
ασφαλίστε την γυρίζοντας τη βίδα C στο
Á.
Επισημάνσεις led επάνω στο ταμπλό εικ. 5
Κλειδώνοντας τις πόρτες το led επάνω στο πλήκτρο A
ανάβει για 3 δευτερόλεπτα μετά από τα οποία ξεκινά να
αναβοσβήνει (λειτουργία αποτροπής).
Αν κλειδώνοντας τις πόρτες, μία ή περισσότερες πόρτες ή
το πορτμπαγκάζ δεν έχουν κλείσει καλά, το led
αναβοσβήνει γρήγορα μαζί με τα φλας.
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 7

8
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Οι χρησιμοποιημένες μπαταρίες μολύνουν το
περιβάλλον. Θα πρέπει να τις πετάτε στα
προβλεπόμενα ειδικά δοχεία όπως ορίζει
η νομοθεσία ή να τις δίνετε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth, όπου και θα ασχοληθούν
εκείνοι με την απόρριψή τους.ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΑΛΥΜΜΑΤΟΣ
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ
εικ. 7
Για την αντικατάσταση του καλύμματος του
τηλεχειριστήριου ακολουθήστε τη διαδικασία που
φαίνεται στην εικόνα.
Παραγγελία για πρόσθετα τηλεχειριστήρια
Το σύστημα μπορεί να αναγνωρίσει μέχρι
8 τηλεχειριστήρια. Όταν είναι απαραίτητο να
παραγγείλετε ένα καινούργιο τηλεχειριστήριο,
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth παίρνοντας μαζί σας την κάρτα CODE, ένα
προσωπικό έγγραφο αναγνώρισης, και τα έγγραφα
απόδειξης ιδιοκτησίας του αυτοκινήτου.
εικ. 7
F0U008Ab
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 8

9
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

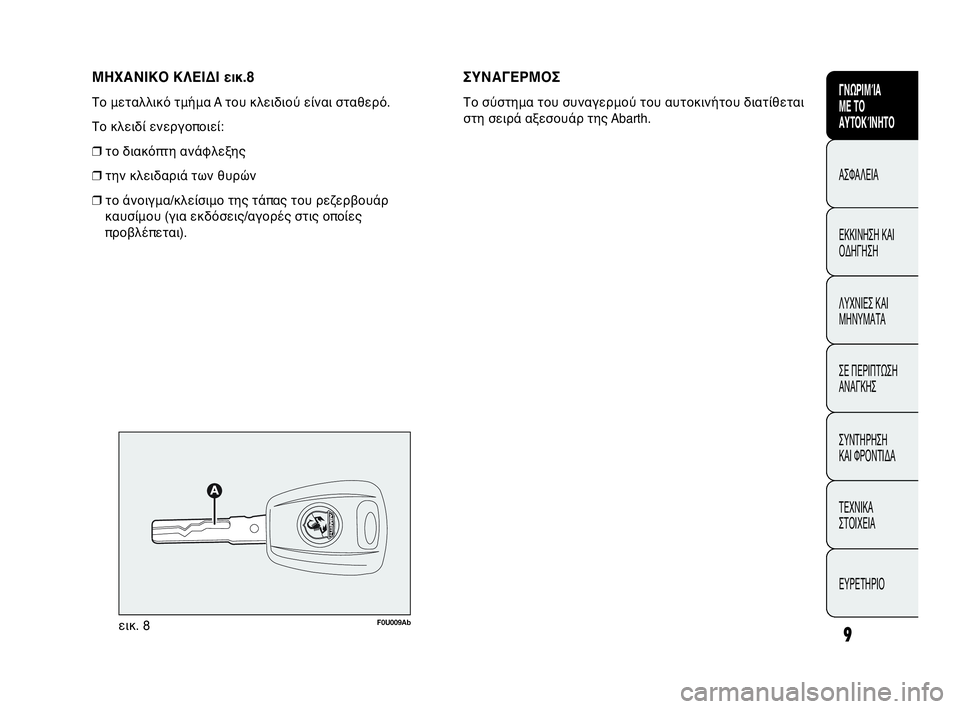

ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ εικ.8
Το μεταλλικό τμήμα A του κλειδιού είναι σταθερό.
Το κλειδί ενεργοποιεί:
❒το διακόπτη ανάφλεξης
❒την κλειδαριά των θυρών
❒το άνοιγμα/κλείσιμο της τάπας του ρεζερβουάρ
καυσίμου (για εκδόσεις/αγορές στις οποίες
προβλέπεται).
ΣΥΝΑΓΕΡΜΟΣ
Το σύστημα του συναγερμού του αυτοκινήτου διατίθεται
στη σειρά αξεσουάρ της Abarth.
εικ. 8
F0U009Ab
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 9

10
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Στη συνέχεια αναφέροντα συνοπτικά οι βασικές λειτουργίες που μπορούν να ενεργοποιηθούν με τα κλειδιά
(με και χωρίς τηλεχειριστήριο):
Τύπος κλειδιού
Μηχανικό κλειδί
Κλειδί με τηλεχειριστήριο
Οπτική επισήμανση
Αναβόσβημα φλας
(μόνο με κλειδί με
τηλεχειριστήριο)
Led αποτροπής
Ξεκλείδωμα κλειδαριών
Αριστερόστροφη
περιστροφή κλειδιού
(στην πλευρά του οδηγού)
Αριστερόστροφη
περιστροφή κλειδιού
(στην πλευρά του οδηγού)
Σύντομη πίεση
επάνω στο πλήκτρο
Ë
2 αναβοσβησίματα
ΣβήσιμοΚλείδωμα κλειδαριών
από έξω
Δεξιόστροφη περιστροφή
κλειδιού
(στην πλευρά του οδηγού)
Δεξιόστροφη περιστροφή
κλειδιού
(στην πλευρά του οδηγού)
Σύντομη πίεση
επάνω στο πλήκτρο
Á
1 αναβόσβημα
Σταθερό άναμμα για 3
δευτερόλεπτα περίπου και
στη συνέχεια αναβόσβημα
αποτροπήςΕνεργοποίηση
Dead lock (*)
–
–
Διπλή πίεση
επάνω στο πλήκτρο
Á
3 αναβοσβησίματα
Διπλό αναβόσβημα και στη
συνέχεια αναβόσβημα
αποτροπήςΞεκλείδωμα κλειδαριάς
πόρτας πορτμπαγκάζ
–
–
Σύντομη πίεση
επάνω στο πλήκτρο
R
2 αναβοσβησίματα
Αναβόσβημα
αποτροπής
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται.
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 10

11
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
εικ. 9F0U010Ab
Στην περίπτωση παραβίασης του διακόπτη
ανάφλεξης (για π.χ. προσπάθεια κλοπής),
ελέγξτε τη λειτουργία στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth πριν βάλετε μπροστά τον
κινητήρα.
ΠΡΟΣΟΧΗ
Βγαίνοντας από το αυτοκίνητο βγάζετε
πάντα το κλειδί, έτσι ώστε να μην
ενεργοποιήσει κάποιος, κατά λάθος, τα κουμπιά
ελέγχου. Θυμηθείτε να τραβήξετε το χειρόφρενο.
Αν το αυτοκίνητο είναι παρκαρισμένο σε ανηφόρα,
βάλτε την πρώτη ταχύτητα, ενώ αν το αυτοκίνητο
είναι παρκαρισμένο σε κατηφόρα, βάλτε την όπισθεν.
Μην αφήνετε ποτέ παιδιά μέσα στο αυτοκίνητο χωρίς
επίβλεψη.
ΠΡΟΣΟΧΗ
ΔΙΑΚΟΠΤΗΣ ΑΝΑΦΛΕΞΗΣ
Το κλειδί μπορεί να γυρίσει σε 3 διαφορετικές θέσεις εικ. 9:
❒STOP: κινητήρας σβηστός, το κλειδί μπορεί να βγει,
τιμόνι κλειδωμένο. Μερικές ηλεκτρικές διατάξεις (π.χ.
ραδιόφωνο, κεντρικό κλείδωμα θυρών, κτλ.) μπορούν
να λειτουργήσουν.
❒MAR: θέση πορείας. Όλες οι ηλεκτρικές συσκευές
μπορούν να λειτουργήσουν.
❒AVV: εκκίνηση του κινητήρα (μη σταθερή θέση).
Ο διακόπτης ανάφλεξης διαθέτει ένα ηλεκτρονικό
σύστημα ασφαλείας που επιβάλλει, στην περίπτωση
αδυναμίας εκκίνησης του κινητήρα, την επαναφορά του
κλειδιού στη θέση STOP πριν γίνει η επανάληψη της
διαδικασίας εκκίνησης.
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 11

12
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Μην βγάζετε ποτέ το κλειδί όταν το
αυτοκίνητο κινείται. Το τιμόνι θα μπλοκάρει
αυτόματα με το πρώτο στρίψιμο. Αυτό ισχύει πάντα,
ακόμα και στην περίπτωση που το αυτοκίνητο
ρυμουλκείται.
ΠΡΟΣΟΧΗ
Απαγορεύεται αυστηρά κάθε επέμβαση μετά
την αγορά του αυτοκινήτου, που έχει ως
αποτέλεσμα την παραβίαση του τιμονιού ή της
κολώνας του τιμονιού (π.χ. μοντάρισμα αντικλεπτικής
διάταξης), η οποία θα μπορούσε να προκαλέσει τη
μείωση των επιδόσεων του συστήματος και της
εγγύησης, σοβαρά προβλήματα στην ασφάλεια, καθώς
και την ασυμφωνία με τον τύπο του αυτοκινήτου.
ΠΡΟΣΟΧΗΚΛΕΙΔΩΜΑ ΤΙΜΟΝΙΟΥ
Ενεργοποίηση
Με το διακόπτη στη θέση STOP, βγάλτε το κλειδί και
γυρίστε το τιμόνι μέχρι να κλειδώσει.
Απενεργοποίηση
Μετακινήστε ελαφρά το τιμόνι ενώ γυρίζετε το κλειδί στη
θέση MAR.
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 12

13
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
A Ταχύμετρο (δείκτης ταχύτητας)
B Δείκτης της στάθμης του
καυσίμου με λυχνία για τη
ρεζέρβα
C Δείκτης θερμοκρασίας
αντιψυκτικού υγρού κινητήρα με
λυχνία υπερθέρμανσης
D Στροφόμετρο
E Διαμορφώσιμη οθόνη πολλαπλών
λειτουργιών
F0U011Abεικ. 10
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 13

14
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
Το χρώμα του φόντου των οργάνων και ο τύπος τους
μπορεί να διαφέρει ανάλογα με την έκδοση.
ΤΑΧΥΜΕΤΡΟ εικ.11
Δηλώνει την ταχύτητα του αυτοκινήτου.
ΣΤΡΟΦΟΜΕΤΡΟ εικ. 12
Το στροφόμετρο παρέχει ενδείξεις σχετικές με τις
στροφές του κινητήρα ανά λεπτό.
ΣΗΜΑΝΤΙΚΟ Το σύστημα ελέγχου του ηλεκτρονικού
ψεκασμού μπλοκάρει προοδευτικά τη ροή του καυσίμου
όταν ο κινητήρας βρίσκεται «εκτός ορίων» με αποτέλεσμα
την προοδευτική απώλεια ισχύος του κινητήρα.
Το στροφόμετρο, με τον κινητήρα στο ρελαντί, μπορεί να
δείξει μία σταδιακή ή απότομη αύξηση των στροφών
ανάλογα με την περίπτωση.Αυτό είναι φυσιολογικό και συμβαίνει για παράδειγμα όταν
ενεργοποιείται το σύστημα ελέγχου του κλιματισμού ή το
βεντιλατέρ. Σε αυτές τις περιπτώσεις μία ελαφρά αύξηση
των στροφών διατηρεί τη φόρτιση της μπαταρίας.
ΔΕΙΚΤΗΣ ΣΤΑΘΜΗΣ ΚΑΥΣΙΜΟΥ εικ. 13
Η βελόνα δείχνει την ποσότητα του καυσίμου που υπάρχει
μέσα στο ρεζερβουάρ.
E ρεζερβουάρ άδειο.
F γεμάτο ρεζερβουάρ.
Το άναμμα της λυχνίας A δηλώνει ότι μέσα στο
ρεζερβουάρ έχουν μείνει περίπου 7 λίτρα καυσίμου.
Μην ταξιδεύετε με το ρεζερβουάρ σχεδόν άδειο: η πιθανή
απουσία τροφοδοσίας μπορεί να καταστρέψει τον
καταλύτη.
εικ. 12
F0U014Abεικ. 11F0U013Ab
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 14

15
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

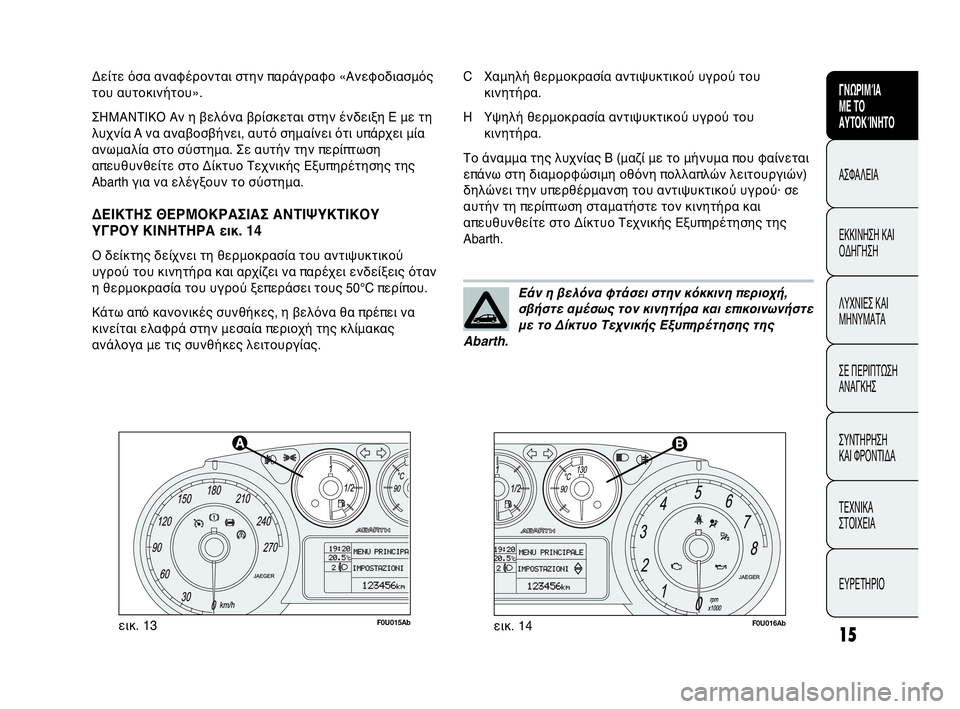

F0U015Abεικ. 13F0U016Abεικ. 14 C Χαμηλή θερμοκρασία αντιψυκτικού υγρού του
κινητήρα.
H Υψηλή θερμοκρασία αντιψυκτικού υγρού του
κινητήρα.
Το άναμμα της λυχνίας B (μαζί με το μήνυμα που φαίνεται
επάνω στη διαμορφώσιμη οθόνη πολλαπλών λειτουργιών)
δηλώνει την υπερθέρμανση του αντιψυκτικού υγρού· σε
αυτήν τη περίπτωση σταματήστε τον κινητήρα και
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth. Δείτε όσα αναφέρονται στην παράγραφο «Ανεφοδιασμός
του αυτοκινήτου».
ΣΗΜΑΝΤΙΚΟ Αν η βελόνα βρίσκεται στην ένδειξη E με τη
λυχνία A να αναβοσβήνει, αυτό σημαίνει ότι υπάρχει μία
ανωμαλία στο σύστημα. Σε αυτήν την περίπτωση
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth για να ελέγξουν το σύστημα.
ΔΕΙΚΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΝΤΙΨΥΚΤΙΚΟΥ
ΥΓΡΟΥ ΚΙΝΗΤΗΡΑ εικ. 14
Ο δείκτης δείχνει τη θερμοκρασία του αντιψυκτικού
υγρού του κινητήρα και αρχίζει να παρέχει ενδείξεις όταν
η θερμοκρασία του υγρού ξεπεράσει τους 50°C περίπου.
Κάτω από κανονικές συνθήκες, η βελόνα θα πρέπει να
κινείται ελαφρά στην μεσαία περιοχή της κλίμακας
ανάλογα με τις συνθήκες λειτουργίας.
Εάν η βελόνα φτάσει στην κόκκινη περιοχή,
σβήστε αμέσως τον κινητήρα και επικοινωνήστε
με το Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth.
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 15

16
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
εικ. 15F0U2050Abg
ΔΙΑΜΟΡΦΩΣΙΜΗ ΟΘΟΝΗ
ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ
Το αυτοκίνητο μπορεί να εξοπλιστεί με διαμορφώσιμη
οθόνη πολλαπλών λειτουργιών η οποία είναι σε θέση να
προσφέρει πληροφορίες χρήσιμες στον οδηγό, σε σχέση
με ό,τι έχει οριστεί, κατά τη διάρκεια της οδήγησης του
αυτοκινήτου.
ΟΘΟΝΗ «ΣΤΑΝΤΑΡ» εικ. 15
Στη στάνταρ οθόνη εμφανίζονται οι παρακάτω ενδείξεις:
AΏρα
B Ημερομηνία
D Οδόμετρο (εμφάνιση διανυθέντων χιλιομέτρων/μιλίων)
E Επισήμανση της κατάστασης του αυτοκινήτου (π.χ.
πόρτες ανοικτές, ή πιθανή ύπαρξη πάγου στο δρόμο,
κλπ...)
F Θέση ρύθμισης ύψους προβολέων (μόνο με τα φώτα
της μεσαίας σκάλας αναμμένα)
G Εξωτερική θερμοκρασία
Με το γύρισμα του διακόπτη ανάφλεξης στη θέση MAR,
στην οθόνη εμφανίζεται, ως βασική εικόνα, η ένδειξη της
ημερομηνίας εικ. 15 ή η πίεση υπερτροφοδοσίας του
υπερσυμπιεστή εικ. 16 ανάλογα με τη ρύθμιση που έχει
οριστεί στην κατηγορία του μενού «First page» («Date»
ή «Engine info»).
εικ. 16
F0U196Ab
001-028 PUNTO Abarth GR 1ed.qxd 27-07-2012 8:25 Pagina 16
