117
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U115Abfig. 115
De afbeelding dient alleen ter illustratie
van de montage. Houdt u voor de
montage van het kinderzitje aan de instructies.
De fabrikant is verplicht deze instructies bij te
leveren.
ATTENTIE
F0U114Abfig. 114
GROEP 2
Kinderen met een gewicht tussen 15 en 25 kg kunnen
direct door de veiligheidsgordels van de auto worden
beschermd fig. 114.
Kinderen moeten zo in de kinderzitjes worden geplaatst,
dat het diagonale gordelgedeelte schuin over de borst
en niet langs de nek moet liggen. Het horizontale
gordelgedeelte moet over het bekken en niet over de
buik van het kind liggen.GROEP 3
Voor kinderen met een gewicht tussen 22 en 36 kg
bestaan er verhogingen die het correcte gebruik van de
veiligheidsgordel mogelijk maken.
In fig. 115 wordt een voorbeeld gegeven van de juiste
positie van het kind op de achterbank.
Kinderen die langer zijn dan 1,50 m kunnen net zoals
volwassenen de veiligheidsgordels omleggen.
De afbeelding dient alleen ter illustratie
van de bevestiging. Houdt u voor de
montage van het kinderzitje aan de instructies.
De fabrikant is verplicht deze instructies bij te
leveren.
ATTENTIE
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 117

118
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK VAN DE UNIVERSELE
KINDERZITJES
De auto voldoet aan de nieuwe Europese 2000/3/EU-richtlijnen voor de montage van kinderzitjes op de
verschillende plaatsen in de auto. Zie de volgende tabel:
Passagier Passagier
Groep Gewicht voor achter
Groep 0, 0+ tot 13 kg U (▼)U
Groep 1 9-18 kg U (▼)U
Groep 2 15-25 kg U (▼)U
Groep 3 22-36 kg U (▼)U
Legenda:
U = geschikt voor „Universele” kinderzitjes overeenkomstig de Europese ECE/R44-voorschriften voor de
aangegeven „groepen”.
(▼) Bij auto’s met een passagiersstoel zonder hoogteverstelling, moet de rugleuning volledig rechtop staan.
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 118

119
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Hieronder zijn de richtlijnen voor een veilig
vervoer van kinderen aangegeven:
1) Plaats het kinderzitje bij voorkeur op een van de
zitplaatsen achter omdat deze plaatsen bij een ongeval
de meeste bescherming bieden.
2) Als de airbag aan passagierszijde buiten werking
wordt gesteld, moet altijd gecontroleerd worden of het
betreffende gele lampje op het instrumentenpaneel
continu brandt.
3) Houdt u bij de montage van het kinderzitje strikt aan
de instructies. De fabrikant is verplicht deze instructies
bij te leveren. Bewaar de instructies samen met het
instructieboekje in de auto. Monteer geen gebruikte
kinderzitjes waarvan de gebruiksaanwijzingen ontbreken.
4) Controleer of de gordels goed zijn vastgemaakt door
aan de gordelband te trekken.
5) Ieder veiligheidssysteem is bedoeld voor slechts één
kind: vervoer nooit twee kinderen in een systeem.
6) Controleer altijd of de gordel niet langs de nek van
het kind loopt.
7) Zorg er tijdens de rit voor dat het kind geen
afwijkende houding aanneemt of de gordels losmaakt.
8) Vervoer kinderen nooit in uw armen, ook geen
pasgeboren kinderen. Niemand is sterk genoeg om ze
bij een ongeval vast te houden.
9) Na een ongeval moet het zitje door een nieuw
exemplaar worden vervangen.
Monteer absoluut geen kinderzitje
achterstevoren op de passagiersstoel
voor als de airbag aan passagierszijde is
ingeschakeld. Als bij een ongeval de airbag in
werking treedt (opblaast), kan dit ernstig letsel
en zelfs de dood tot gevolg hebben, ongeacht de
zwaarte van het ongeluk. Wij raden u aan
kinderen altijd in een geschikt kinderzitje op de
zitplaatsen achter te vervoeren, omdat die
plaatsen bij een ongeval de meeste bescherming
bieden.
ATTENTIE
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 119

120
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
MONTAGEVOORBEREIDING VOOR
„ISOFIX UNIVERSEEL”-KINDERZITJE
De auto is voorbereid op de montage van „Isofix
Universeel”-kinderzitjes; een nieuw gestandaardiseerd
Europees systeem voor het vervoeren van kinderen.
In fig. 116 is een voorbeeld gegeven van het kinderzitje.
Het Isofix Universeel-kinderzitje is er voor de
gewichtsgroep: 1.
Vanwege het verschillende bevestigingssysteem, moet
het kinderzitje aan de daarvoor bestemde onderste
metalen beugels A-fig. 117 worden bevestigd. Deze
bevinden zich tussen de rugleuning en zitting achter.
Bevestig daarna de bovenste gordel (bij het kinderzitje
geleverd) aan de beugel B-fig. 118 aan de achterkant van
de zitplaats.
Er kan ook een mengvorm worden gekozen, een
traditioneel kinderzitje en een „Isofix Universeel”-
kinderzitje.
F0U116Abfig. 116
Bedenk dat bij Isofix Universeel-kinderzitjes, alle zitjes
gebruikt kunnen worden die goedgekeurd zijn volgens
de ECE R44/03-richtlijn „Isofix Universeel”.
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 120

121
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

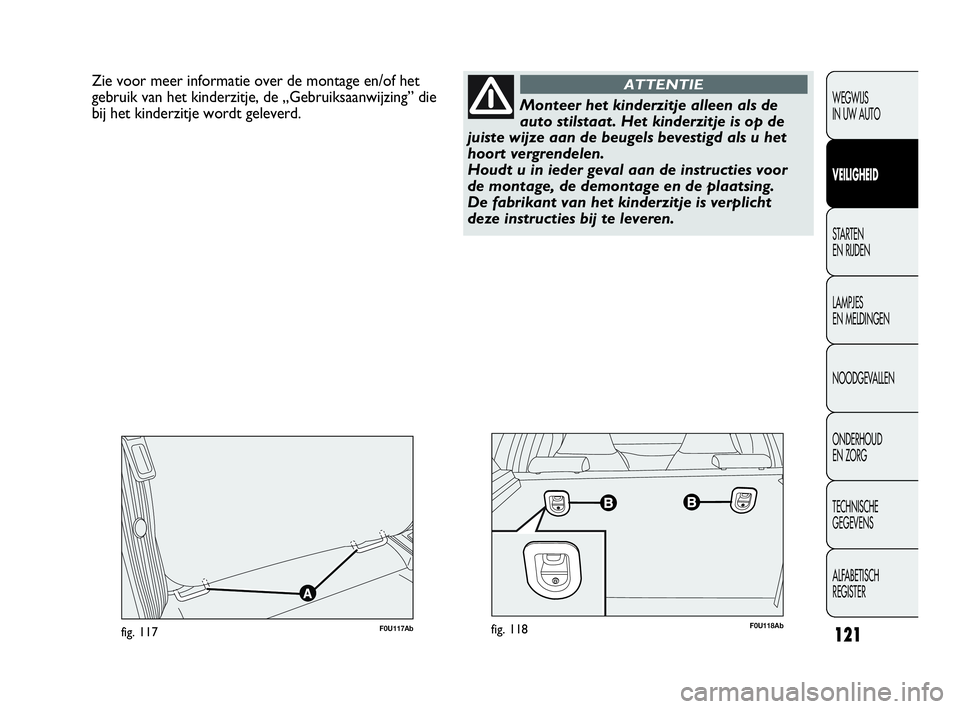

Zie voor meer informatie over de montage en/of het
gebruik van het kinderzitje, de „Gebruiksaanwijzing” die
bij het kinderzitje wordt geleverd.
F0U118Abfig. 118F0U117Abfig. 117
Monteer het kinderzitje alleen als de
auto stilstaat. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd als u het
hoort vergrendelen.
Houdt u in ieder geval aan de instructies voor
de montage, de demontage en de plaatsing.
De fabrikant van het kinderzitje is verplicht
deze instructies bij te leveren.
ATTENTIE
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 121

122
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL
IL
IL
IUF
IUF
IUF Tegen de rijrichting in
Tegen de rijrichting in
Tegen de rijrichting in
Tegen de rijrichting in
Tegen de rijrichting in
Tegen de rijrichting in
In de rijrichting
In de rijrichting
In de rijrichting
GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK VAN DE ISOFIX-KINDERZITJES
In de volgende tabel worden, conform de Europese wetgeving ECE 16, de mogelijkheden weergegeven van de
montage van de Isofix-kinderzitjes op de zitplaatsen die zijn uitgerust met Isofix-beugels.
Gewichtsgroep Richting Maat- Plaats Isofixkinderzitje klasse Isofix zijkant achter
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
Groep I vanaf 9 kg
tot 18 kg
IUF: geschikt voor Isofix-kinderzitjes uit de universele klasse (met een derde bevestigingspunt boven), die in de rijrichting
bevestigd moeten worden en goedgekeurd zijn voor het gebruik door die gewichtsgroep.
IL: geschikt voor Isofix-kinderzitjes, die speciaal ontworpen en goedgekeurd zijn voor dit type auto.
Het kinderzitje kan gemonteerd worden door de voorstoel naar voren te schuiven.
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 122

123
Het is mogelijk dat de frontairbags in de volgende
gevallen niet worden geactiveerd:
❒bij frontale botsingen, met een ander deel van de
auto dan het front, tegen makkelijk vervormbare
objecten (bijv. als het voorspatbord tegen de vangrail
komt, tegen grindhopen enz.);
❒als de auto onder andere auto’s of
veiligheidsvoorzieningen schuift (bijvoorbeeld onder
vrachtwagens of de vangrail); omdat geen enkele
aanvullende bescherming wordt geboden op de
veiligheidsgordels. Als de airbags in deze gevallen niet
geactiveerd worden, betekent dit niet dat het
systeem niet goed functioneert.FRONTAIRBAGS
De auto is uitgerust met frontairbags aan bestuurders-
en passagierszijde, en een knie-airbag aan
bestuurderszijde.
De frontairbags (bestuurder en passagier) en de knie-
airbag aan bestuurderszijde beschermen de inzittenden
voor bij middelzware en zware frontale botsingen, door
het opblazen van een luchtkussen tussen de inzittende
en het stuur of het dashboard.
Als de airbags niet worden geactiveerd bij andere
soorten botsingen (zijdelings, van achter, over de kop
slaan enz.), betekent dit niet dat het systeem niet goed
functioneert.
Bij een frontale botsing zorgt een regeleenheid ervoor,
indien nodig, dat het kussen wordt opgeblazen. Het
kussen blaast onmiddellijk op, waardoor het lichaam van
de inzittenden voor wordt opgevangen en de kans op
letsel beperkt wordt. Direct daarna loopt het kussen
weer leeg.
De frontairbags (bestuurder en passagier) en de knie-
airbag aan bestuurderszijde zijn geen vervanging voor de
veiligheidsgordels, maar een aanvulling. Draag dus altijd
veiligheidsgordels. Bovendien is het dragen van
veiligheidsgordels wettelijk verplicht in Europa en in de
meeste landen daarbuiten.
Als de frontairbags volledig opgeblazen zijn, vullen zij het
grootste deel van de ruimte tussen het stuur en de
bestuurder en het dashboard en de voorpassagier.
Bij een ongeval kan een inzittende die geen
veiligheidsgordel heeft omgelegd, in contact komen met
een airbag die nog niet volledig opgeblazen is. Onder
deze omstandigheden wordt de inzittende minder door
de airbag beschermd.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Plaats geen stickers of andere objecten
op het stuurwiel, op het deksel van de
airbag aan passagierszijde of op de zijkant van
de hemelbekleding. Plaats geen voorwerpen op
het dashboard aan de passagierszijde (bijv. een
mobiele telefoon), omdat deze het correct
openen van de airbag aan passagierszijde
kunnen hinderen en de inzittenden ernstig
kunnen verwonden.
ATTENTIE
Bij lichte aanrijdingen (waarbij de bescherming door de
veiligheidsgordel voldoende is) worden de airbags niet
geactiveerd. Daarom is het gebruik van de
veiligheidsgordels absoluut noodzakelijk, want de gordel
houdt de inzittende bij een zijdelingse botsing in de
juiste positie en voorkomt dat de inzittende uit de auto
wordt geslingerd bij zware botsingen.
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 123

124
F0U119Abfig. 119F0U120Abfig. 120
FRONTAIRBAG AAN BESTUURDERSZIJDE
fig. 119
Deze bestaat uit een opblaasbaar kussen dat in een
daarvoor bestemde ruimte in het midden van het
stuurwiel is geplaatst.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
FRONTAIRBAG AAN PASSAGIERSZIJDE
fig. 120
Deze bestaat uit een opblaasbaar kussen met een groter
volume dan dat aan bestuurderszijde. Het kussen is in
een daarvoor bestemde ruimte in het dashboard
geplaatst.
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 124

125
F0U121Abfig. 121
KNIE-AIRBAG AAN BESTUURDERSZIJDE
fig. 121
Deze bestaat uit een opblaasbaar kussen dat in een
daarvoor bestemde ruimte onder het stuur is geplaatst,
ter hoogte van de knieën van de bestuurder, voor extra
bescherming van de bestuurder bij een frontale
aanrijding.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ZEER GEVAARLIJK: Monteer absoluut
geen kinderzitje achterstevoren op de
passagiersstoel voor als de airbag aan
passagierszijde is ingeschakeld (ON).
Als bij een ongeval de airbag wordt
geactiveerd, kan het kind hierdoor dodelijke
verwondingen oplopen. Als er geen andere
mogelijkheid is, moet in ieder geval de airbag
aan passagierszijde uitgeschakeld worden als
het kinderzitje op de passagiersstoel voor wordt
geplaatst. Bovendien moet de passagiersstoel zo
ver mogelijk naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard. Ook als het
niet wettelijk verplicht is, raden wij u aan, voor
een optimale bescherming van de volwassenen,
de airbag onmiddellijk weer in te schakelen
zodra er geen kinderen meer vervoerd worden.
ATTENTIE
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 125

126
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Raadpleeg voor het handmatig
uitschakelen van de frontairbag en zij-
airbag (sidebag) aan passagierszijde, de
paragraaf „Instelbaar multifunctioneel display”
in het hoofdstuk „Dashboard en bediening”.
ATTENTIE
ZIJ-AIRBAGS
De auto is uitgerust met zij-airbags voor, voor
bescherming van borst/bekken (sidebags voor) aan
bestuurders- en passagierszijde en headbags voor en
achter (windowbags) voor de bescherming van het
hoofd.
De zij-airbags beschermen de inzittenden bij
middelzware en zware zijdelingse aanrijdingen, door het
opblazen van een luchtkussen tussen de inzittende en de
interieurdelen aan de zijkant van de auto.
Als de zij-airbags niet worden geactiveerd bij andere
soorten botsingen (frontaal, van achter, over de kop
slaan enz.), betekent dit niet dat het systeem niet goed
functioneert. Bij een zijdelingse aanrijding zorgt een
regeleenheid ervoor, indien nodig, dat de kussens
worden opgeblazen.
De kussens blazen onmiddellijk op, waardoor het
lichaam van de inzittenden wordt opgevangen en de
kans op letsel beperkt wordt. Direct daarna lopen de
kussens weer leeg.
De zij-airbags zijn geen vervanging voor de
veiligheidsgordels, maar een aanvulling. Draag dus altijd
veiligheidsgordels. Bovendien is het dragen van
veiligheidsgordels wettelijk verplicht in Europa en in de
meeste landen daarbuiten. FRONTAIRBAG EN ZIJ-AIRBAG VOOR DE
BESCHERMING VAN BORSTKAS/BEKKEN
(SIDEBAG) AAN PASSAGIERSZIJDE
HANDMATIG UITSCHAKELEN
Als het absoluut noodzakelijk is een kind op de
passagiersstoel voor te vervoeren, moeten de
frontairbag en de sidebag aan passagierszijde worden
uitgeschakeld.
Het waarschuwingslampje
“op het dashboard blijft
continu branden totdat de frontairbag en de zij-airbag
(sidebag) aan passagierszijde opnieuw worden
ingeschakeld.
109-130 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:48 Pagina 126
