Abarth Punto 2018 Kezelési és karbantartási útmutató (in Hungarian)

127
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

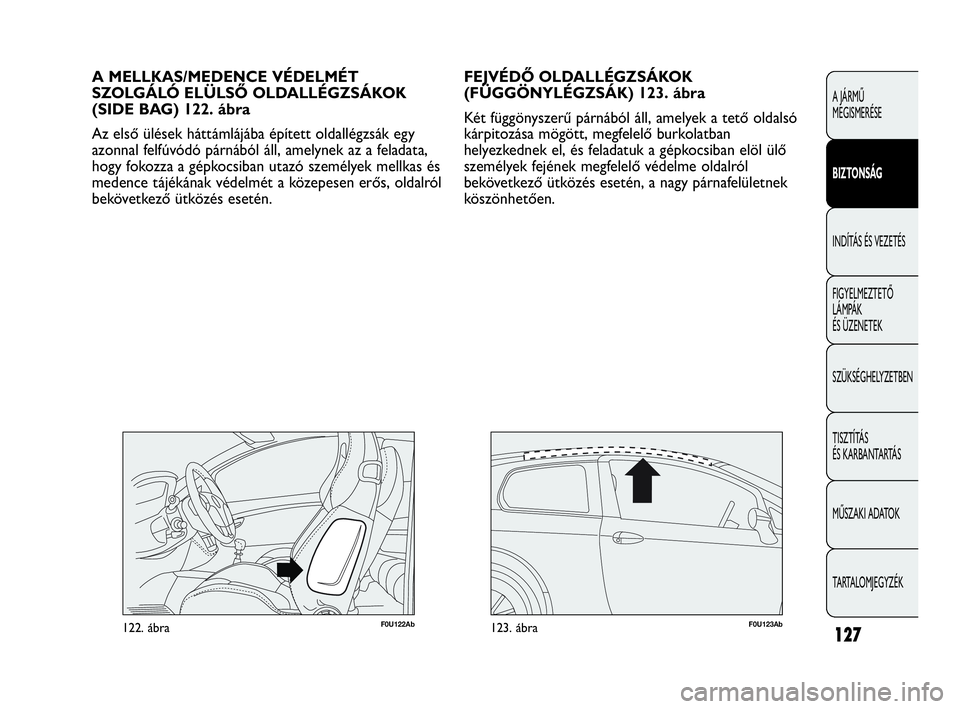

FEJVÉDŐ OLDALLÉGZSÁKOK
(FÜGGÖNYLÉGZSÁK) 123. ábra
Két függönyszerű párnából áll, amelyek a tető oldalsó
kárpitozása mögött, megfelelő burkolatban
helyezkednek el, és feladatuk a gépkocsiban elöl ülő
személyek fejének megfelelő védelme oldalról
bekövetkező ütközés esetén, a nagy párnafelületnek
köszönhetően.
F0U122Ab122. ábra
A MELLKAS/MEDENCE VÉDELMÉT
SZOLGÁLÓ ELÜLSŐ OLDALLÉGZSÁKOK
(SIDE BAG) 122. ábra
Az első ülések háttámlájába épített oldallégzsák egy
azonnal felfúvódó párnából áll, amelynek az a feladata,
hogy fokozza a gépkocsiban utazó személyek mellkas és
medence tájékának védelmét a közepesen erős, oldalról
bekövetkező ütközés esetén.
F0U123Ab123. ábra
109-130 PUNTO Abarth H 1ed.qxd 23-07-2012 11:42 Pagina 127

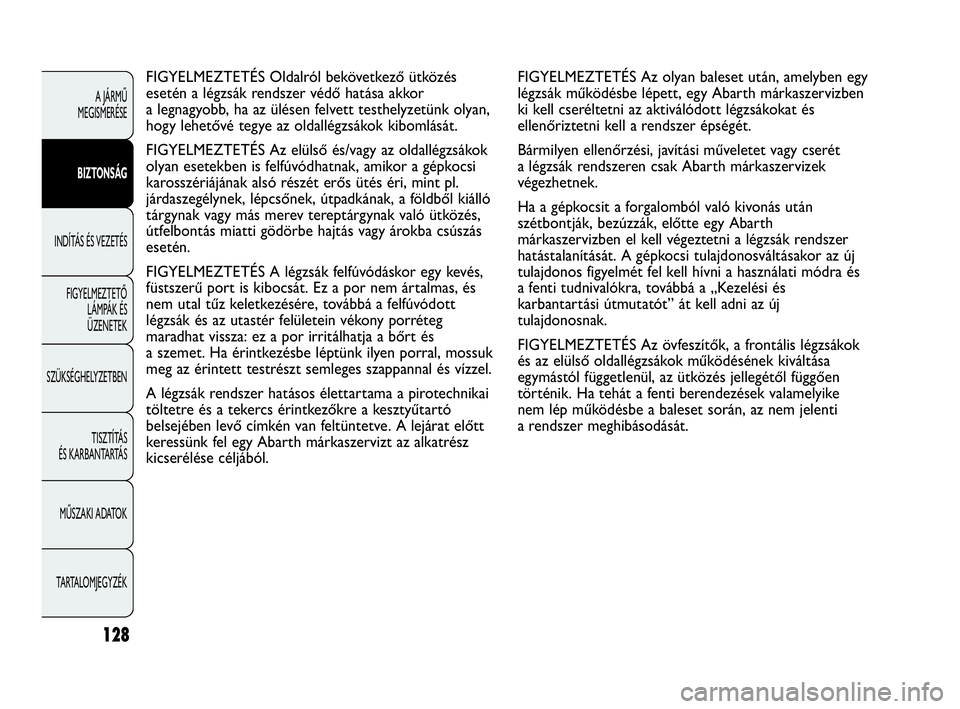

FIGYELMEZTETÉS Az olyan baleset után, amelyben egy
légzsák működésbe lépett, egy Abarth márkaszervizben
ki kell cseréltetni az aktiválódott légzsákokat és
ellenőriztetni kell a rendszer épségét.
Bármilyen ellenőrzési, javítási műveletet vagy cserét
a légzsák rendszeren csak Abarth márkaszervizek
végezhetnek.
Ha a gépkocsit a forgalomból való kivonás után
szétbontják, bezúzzák, előtte egy Abarth
márkaszervizben el kell végeztetni a légzsák rendszer
hatástalanítását. A gépkocsi tulajdonosváltásakor az új
tulajdonos figyelmét fel kell hívni a használati módra és
a fenti tudnivalókra, továbbá a „Kezelési és
karbantartási útmutatót” át kell adni az új
tulajdonosnak.
FIGYELMEZTETÉS Az övfeszítők, a frontális légzsákok
és az elülső oldallégzsákok működésének kiváltása
egymástól függetlenül, az ütközés jellegétől függően
történik. Ha tehát a fenti berendezések valamelyike
nem lép működésbe a baleset során, az nem jelenti
a rendszer meghibásodását. FIGYELMEZTETÉS Oldalról bekövetkező ütközés
esetén a légzsák rendszer védő hatása akkor
a legnagyobb, ha az ülésen felvett testhelyzetünk olyan,
hogy lehetővé tegye az oldallégzsákok kibomlását.
FIGYELMEZTETÉS Az elülső és/vagy az oldallégzsákok
olyan esetekben is felfúvódhatnak, amikor a gépkocsi
karosszériájának alsó részét erős ütés éri, mint pl.
járdaszegélynek, lépcsőnek, útpadkának, a földből kiálló
tárgynak vagy más merev tereptárgynak való ütközés,
útfelbontás miatti gödörbe hajtás vagy árokba csúszás
esetén.
FIGYELMEZTETÉS A légzsák felfúvódáskor egy kevés,
füstszerű port is kibocsát. Ez a por nem ártalmas, és
nem utal tűz keletkezésére, továbbá a felfúvódott
légzsák és az utastér felületein vékony porréteg
maradhat vissza: ez a por irritálhatja a bőrt és
a szemet. Ha érintkezésbe léptünk ilyen porral, mossuk
meg az érintett testrészt semleges szappannal és vízzel.
A légzsák rendszer hatásos élettartama a pirotechnikai
töltetre és a tekercs érintkezőkre a kesztyűtartó
belsejében levő címkén van feltüntetve. A lejárat előtt
keressünk fel egy Abarth márkaszervizt az alkatrész
kicserélése céljából.
128
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
109-130 PUNTO Abarth H 1ed.qxd 23-07-2012 11:42 Pagina 128

129
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

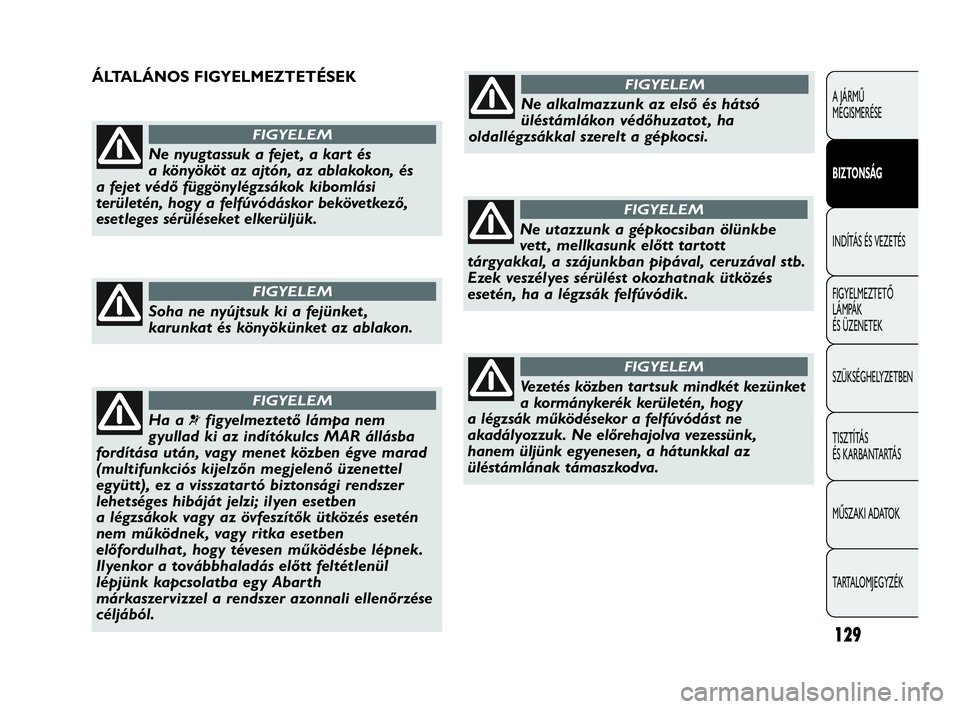

Ne nyugtassuk a fejet , a kart és
a könyököt az ajtón, az ablakokon, és
a fejet védő függönylégzsákok kibomlási
területén, hogy a felfúvódáskor bekövetkező,
esetleges sérüléseket elkerüljük.
FIGYELEM
Soha ne nyújtsuk ki a fejünket ,
karunkat és könyökünket az ablakon.
FIGYELEM
Ne alkalmazzunk az első és hátsó
üléstámlákon védőhuzatot , ha
oldallégzsákkal szerelt a gépkocsi.
FIGYELEM
Ha a¬figyelmeztető lámpa nem
gyullad ki az indítókulcs MAR állásba
fordítása után, vagy menet közben égve marad
(multifunkciós kijelzőn megjelenő üzenettel
együtt), ez a visszatartó biztonsági rendszer
lehetséges hibáját jelzi; ilyen esetben
a légzsákok vagy az övfeszítők ütközés esetén
nem működnek, vagy ritka esetben
előfordulhat , hogy tévesen működésbe lépnek.
Ilyenkor a továbbhaladás előtt feltétlenül
lépjünk kapcsolatba egy Abarth
márkaszervizzel a rendszer azonnali ellenőrzése
céljából.
FIGYELEM
ÁLTALÁNOS FIGYELMEZTETÉSEK
Ne utazzunk a gépkocsiban ölünkbe
vett , mellkasunk előtt tartott
tárgyakkal, a szájunkban pipával, ceruzával stb.
Ezek veszélyes sérülést okozhatnak ütközés
esetén, ha a légzsák felfúvódik.
FIGYELEM
Vezetés közben tartsuk mindkét kezünket
a kormánykerék kerületén, hogy
a légzsák működésekor a felfúvódást ne
akadályozzuk. Ne előrehajolva vezessünk,
hanem üljünk egyenesen, a hátunkkal az
üléstámlának támaszkodva.
FIGYELEM
109-130 PUNTO Abarth H 1ed.qxd 23-07-2012 11:42 Pagina 129

130
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

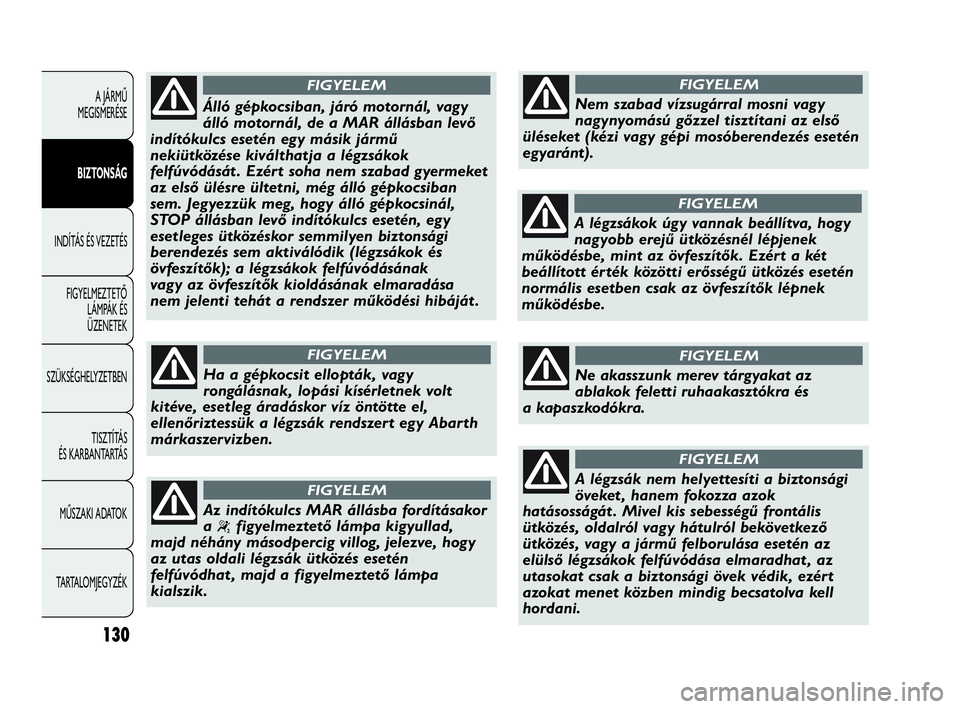

Álló gépkocsiban, járó motornál, vagy
álló motornál, de a MAR állásban levő
indítókulcs esetén egy másik jármű
nekiütközése kiválthatja a légzsákok
felfúvódását . Ezért soha nem szabad gyermeket
az első ülésre ültetni, még álló gépkocsiban
sem. Jegyezzük meg, hogy álló gépkocsinál,
STOP állásban levő indítókulcs esetén, egy
esetleges ütközéskor semmilyen biztonsági
berendezés sem aktiválódik (légzsákok és
övfeszítők); a légzsákok felfúvódásának
vagy az övfeszítők kioldásának elmaradása
nem jelenti tehát a rendszer működési hibáját .
FIGYELEM
Ha a gépkocsit ellopták, vagy
rongálásnak, lopási kísérletnek volt
kitéve, esetleg áradáskor víz öntötte el,
ellenőriztessük a légzsák rendszert egy Abarth
márkaszervizben.
FIGYELEM
Az indítókulcs MAR állásba fordításakor
a
“figyelmeztető lámpa kigyullad,
majd néhány másodpercig villog, jelezve, hogy
az utas oldali légzsák ütközés esetén
felfúvódhat , majd a figyelmeztető lámpa
kialszik.
FIGYELEM
Nem szabad vízsugárral mosni vagy
nagynyomású gőzzel tisztítani az első
üléseket (kézi vagy gépi mosóberendezés esetén
egyaránt).
FIGYELEM
A légzsákok úgy vannak beállítva, hogy
nagyobb erejű ütközésnél lépjenek
működésbe, mint az övfeszítők. Ezért a két
beállított érték közötti erősségű ütközés esetén
normális esetben csak az övfeszítők lépnek
működésbe.
FIGYELEM
Ne akasszunk merev tárgyakat az
ablakok feletti ruhaakasztókra és
a kapaszkodókra.
FIGYELEM
A légzsák nem helyettesíti a biztonsági
öveket , hanem fokozza azok
hatásosságát . Mivel kis sebességű frontális
ütközés, oldalról vagy hátulról bekövetkező
ütközés, vagy a jármű felborulása esetén az
elülső légzsákok felfúvódása elmaradhat , az
utasokat csak a biztonsági övek védik, ezért
azokat menet közben mindig becsatolva kell
hordani.
FIGYELEM
109-130 PUNTO Abarth H 1ed.qxd 23-07-2012 11:42 Pagina 130

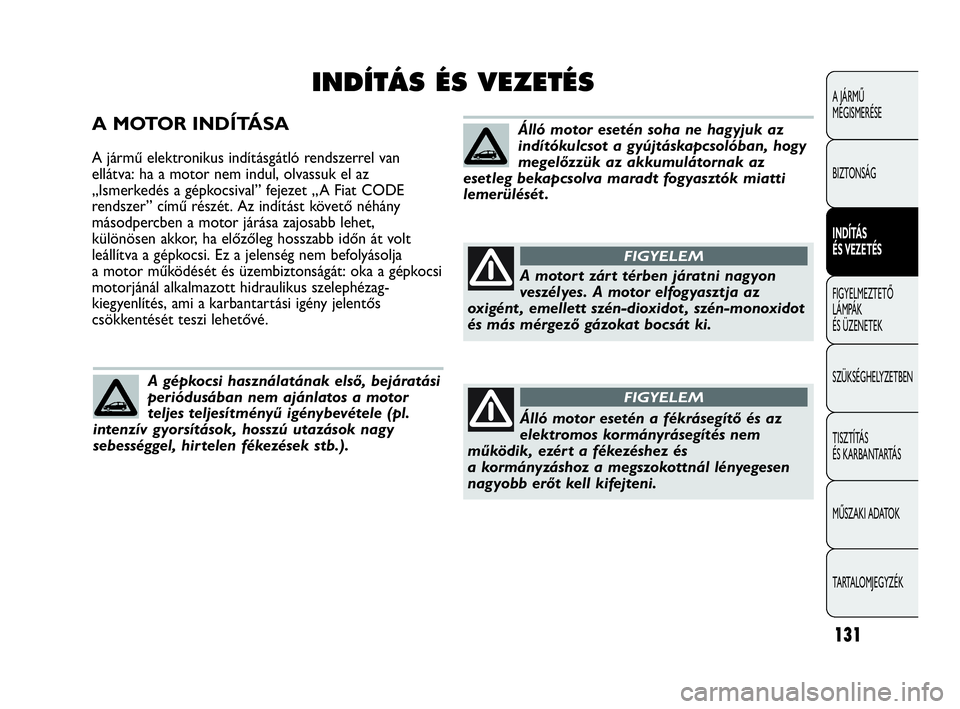

A MOTOR INDÍTÁSA
A jármű elektronikus indításgátló rendszerrel van
ellátva: ha a motor nem indul, olvassuk el az
„Ismerkedés a gépkocsival” fejezet „A Fiat CODE
rendszer” című részét. Az indítást követő néhány
másodpercben a motor járása zajosabb lehet,
különösen akkor, ha előzőleg hosszabb időn át volt
leállítva a gépkocsi. Ez a jelenség nem befolyásolja
a motor működését és üzembiztonságát: oka a gépkocsi
motorjánál alkalmazott hidraulikus szelephézag-
kiegyenlítés, ami a karbantartási igény jelentős
csökkentését teszi lehetővé.
131
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
INDÍTÁS ÉS VEZETÉS
A motort zárt térben járatni nagyon
veszélyes. A motor elfogyasztja az
oxigént , emellett szén-dioxidot , szén-monoxidot
és más mérgező gázokat bocsát ki.
FIGYELEM
A gépkocsi használatának első, bejáratási
periódusában nem ajánlatos a motor
teljes teljesítményű igénybevétele (pl.
intenzív gyorsítások, hosszú utazások nagy
sebességgel, hir telen fékezések stb.).
Álló motor esetén soha ne hagyjuk az
indítókulcsot a gyújtáskapcsolóban, hogy
megelőzzük az akkumulátornak az
esetleg bekapcsolva maradt fogyasztók miatti
lemerülését .
Álló motor esetén a fékrásegítő és az
elektromos kormányrásegítés nem
működik, ezért a fékezéshez és
a kormányzáshoz a megszokottnál lényegesen
nagyobb erőt kell kifejteni.
FIGYELEM
131-140 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 131

132
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

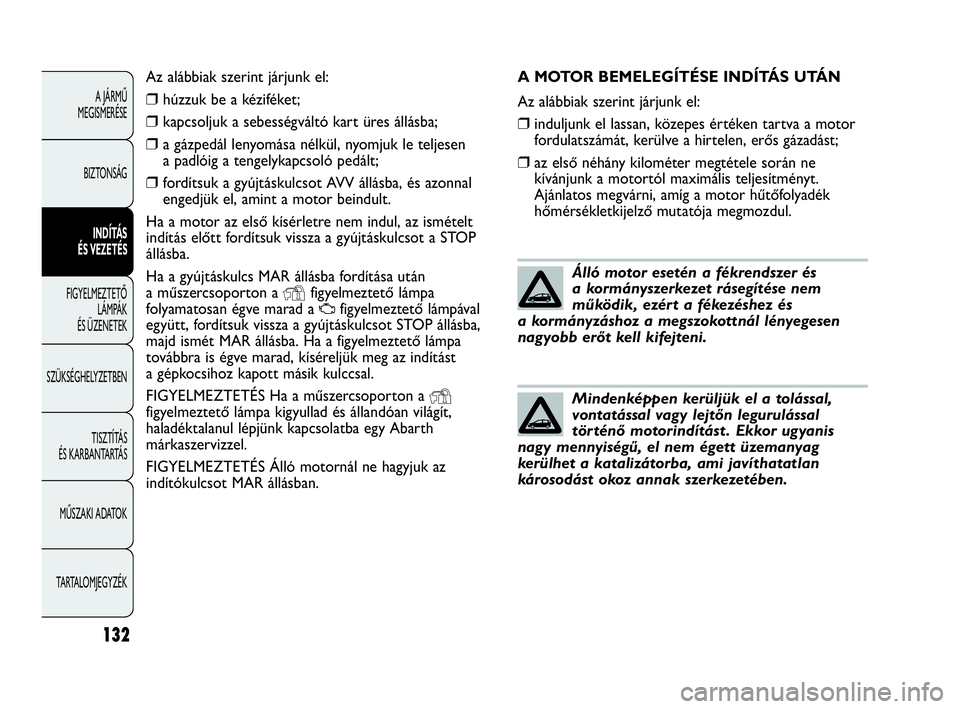

A MOTOR BEMELEGÍTÉSE INDÍTÁS UTÁN
Az alábbiak szerint járjunk el:
❒induljunk el lassan, közepes értéken tartva a motor
fordulatszámát, kerülve a hirtelen, erős gázadást;
❒az első néhány kilométer megtétele során ne
kívánjunk a motortól maximális teljesítményt.
Ajánlatos megvárni, amíg a motor hűtőfolyadék
hőmérsékletkijelző mutatója megmozdul.
Álló motor esetén a fékrendszer és
a kormányszerkezet rásegítése nem
működik, ezért a fékezéshez és
a kormányzáshoz a megszokottnál lényegesen
nagyobb erőt kell kifejteni.
Mindenképpen kerüljük el a tolással,
vontatással vagy lejtőn legurulással
történő motorindítást . Ekkor ugyanis
nagy mennyiségű, el nem égett üzemanyag
kerülhet a katalizátorba, ami javíthatatlan
károsodást okoz annak szerkezetében.
Az alábbiak szerint járjunk el:
❒húzzuk be a kéziféket;
❒kapcsoljuk a sebességváltó kart üres állásba;
❒a gázpedál lenyomása nélkül, nyomjuk le teljesen
a padlóig a tengelykapcsoló pedált;
❒fordítsuk a gyújtáskulcsot AVV állásba, és azonnal
engedjük el, amint a motor beindult.
Ha a motor az első kísérletre nem indul, az ismételt
indítás előtt fordítsuk vissza a gyújtáskulcsot a STOP
állásba.
Ha a gyújtáskulcs MAR állásba fordítása után
a műszercsoporton a
Yfigyelmeztető lámpa
folyamatosan égve marad a
Ufigyelmeztető lámpával
együtt, fordítsuk vissza a gyújtáskulcsot STOP állásba,
majd ismét MAR állásba. Ha a figyelmeztető lámpa
továbbra is égve marad, kíséreljük meg az indítást
a gépkocsihoz kapott másik kulccsal.
FIGYELMEZTETÉS Ha a műszercsoporton a
Yfigyelmeztető lámpa kigyullad és állandóan világít,
haladéktalanul lépjünk kapcsolatba egy Abarth
márkaszervizzel.
FIGYELMEZTETÉS Álló motornál ne hagyjuk az
indítókulcsot MAR állásban.
131-140 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 132

133
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

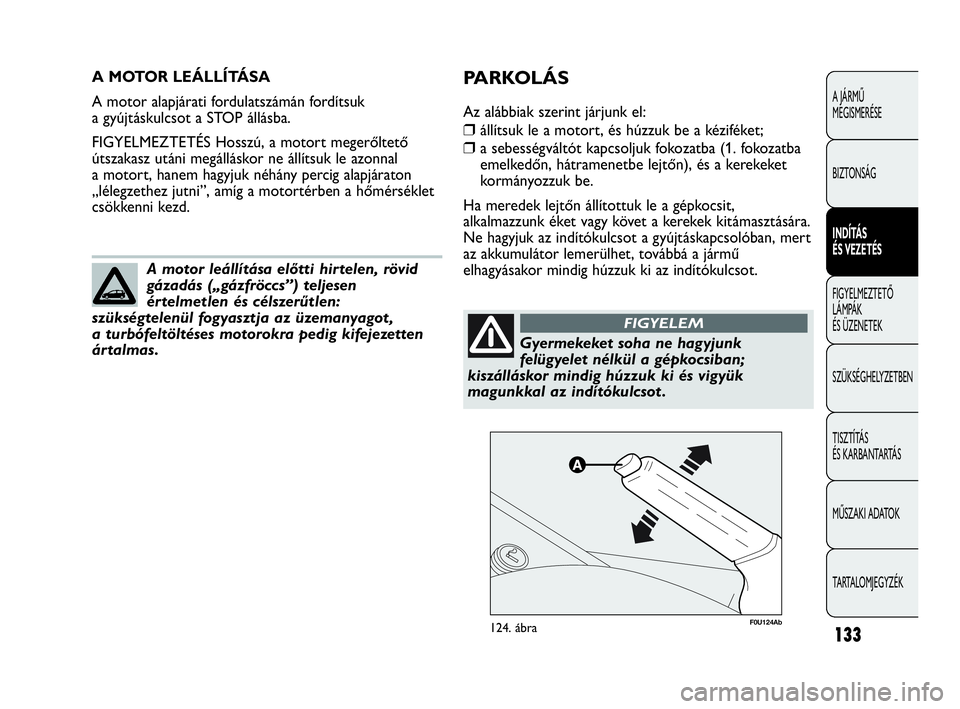

A MOTOR LEÁLLÍTÁSA
A motor alapjárati fordulatszámán fordítsuk
a gyújtáskulcsot a STOP állásba.
FIGYELMEZTETÉS Hosszú, a motort megerőltető
útszakasz utáni megálláskor ne állítsuk le azonnal
a motort, hanem hagyjuk néhány percig alapjáraton
„lélegzethez jutni”, amíg a motortérben a hőmérséklet
csökkenni kezd.
A motor leállítása előtti hirtelen, rövid
gázadás („gázfröccs”) teljesen
értelmetlen és célszerűtlen:
szükségtelenül fogyasztja az üzemanyagot ,
a turbófeltöltéses motorokra pedig kifejezetten
ártalmas.
F0U124Ab124. ábra
PARKOLÁS
Az alábbiak szerint járjunk el:
❒állítsuk le a motort, és húzzuk be a kéziféket;
❒a sebességváltót kapcsoljuk fokozatba (1. fokozatba
emelkedőn, hátramenetbe lejtőn), és a kerekeket
kormányozzuk be.
Ha meredek lejtőn állítottuk le a gépkocsit,
alkalmazzunk éket vagy követ a kerekek kitámasztására.
Ne hagyjuk az indítókulcsot a gyújtáskapcsolóban, mert
az akkumulátor lemerülhet, továbbá a jármű
elhagyásakor mindig húzzuk ki az indítókulcsot.
Gyermekeket soha ne hagyjunk
felügyelet nélkül a gépkocsiban;
kiszálláskor mindig húzzuk ki és vigyük
magunkkal az indítókulcsot .
FIGYELEM
131-140 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 133

134
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U125Ab125. ábra

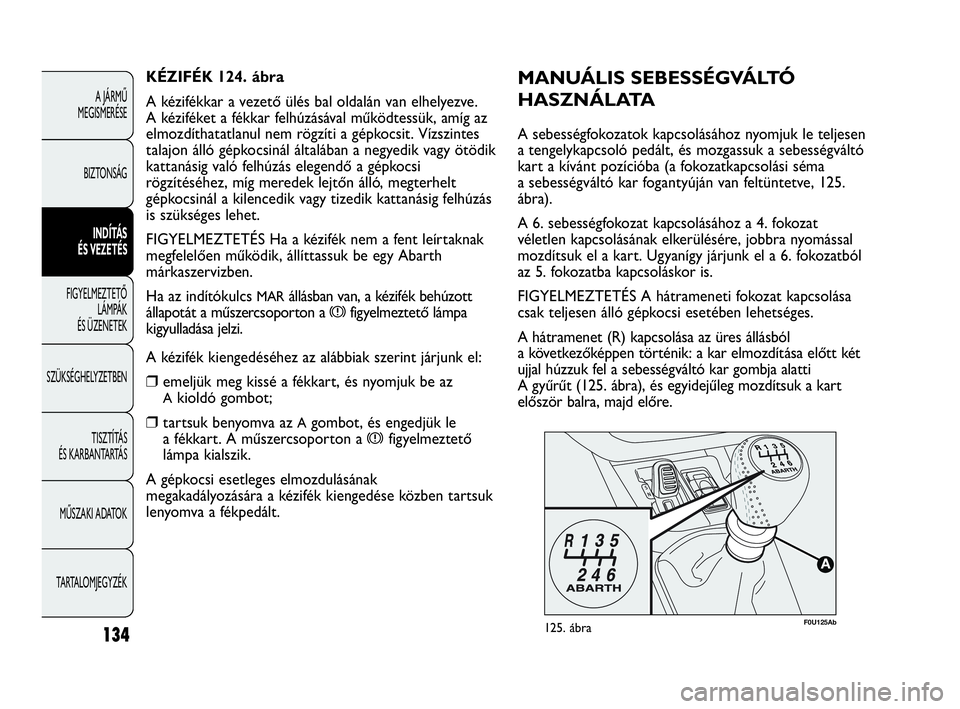

MANUÁLIS SEBESSÉGVÁLTÓ
HASZNÁLATA
A sebességfokozatok kapcsolásához nyomjuk le teljesen
a tengelykapcsoló pedált, és mozgassuk a sebességváltó
kart a kívánt pozícióba (a fokozatkapcsolási séma
a sebességváltó kar fogantyúján van feltüntetve, 125.
ábra).
A 6. sebességfokozat kapcsolásához a 4. fokozat
véletlen kapcsolásának elkerülésére, jobbra nyomással
mozdítsuk el a kart. Ugyanígy járjunk el a 6. fokozatból
az 5. fokozatba kapcsoláskor is.
FIGYELMEZTETÉS A hátrameneti fokozat kapcsolása
csak teljesen álló gépkocsi esetében lehetséges.
A hátramenet (R) kapcsolása az üres állásból
a következőképpen történik: a kar elmozdítása előtt két
ujjal húzzuk fel a sebességváltó kar gombja alatti
A gyűrűt (125. ábra), és egyidejűleg mozdítsuk a kart
először balra, majd előre. KÉZIFÉK 124. ábra
A kézifékkar a vezető ülés bal oldalán van elhelyezve.
A kéziféket a fékkar felhúzásával működtessük, amíg az
elmozdíthatatlanul nem rögzíti a gépkocsit. Vízszintes
talajon álló gépkocsinál általában a negyedik vagy ötödik
kattanásig való felhúzás elegendő a gépkocsi
rögzítéséhez, míg meredek lejtőn álló, megterhelt
gépkocsinál a kilencedik vagy tizedik kattanásig felhúzás
is szükséges lehet.
FIGYELMEZTETÉS Ha a kézifék nem a fent leírtaknak
megfelelően működik, állíttassuk be egy Abarth
márkaszervizben.
Ha az indítókulcs
MARállásban van, a kézifék behúzott
állapotát a műszercsoporton a
xfigyelmeztető lámpa
kigyulladása jelzi.
A kézifék kiengedéséhez az alábbiak szerint járjunk el:
❒emeljük meg kissé a fékkart, és nyomjuk be az
Akioldó gombot;
❒tartsuk benyomva az Agombot, és engedjük le
a fékkart. A műszercsoporton a
xfigyelmeztető
lámpa kialszik.
A gépkocsi esetleges elmozdulásának
megakadályozására a kézifék kiengedése közben tartsuk
lenyomva a fékpedált.
131-140 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 134

135
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

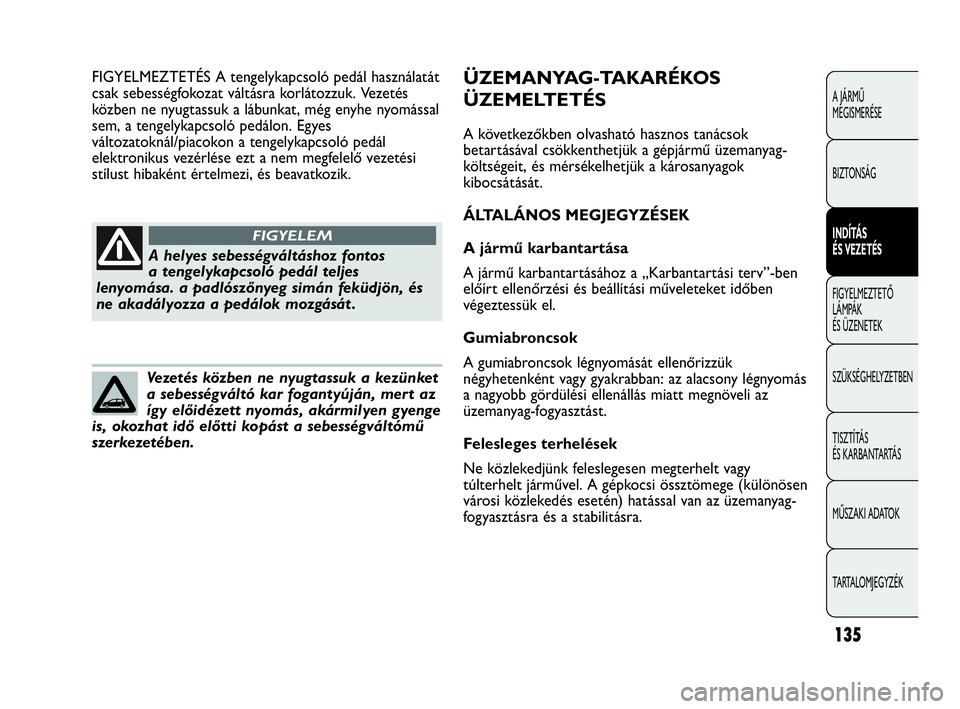

A helyes sebességváltáshoz fontos
a tengelykapcsoló pedál teljes
lenyomása. a padlószőnyeg simán feküdjön, és
ne akadályozza a pedálok mozgását .
FIGYELEM
Vezetés közben ne nyugtassuk a kezünket
a sebességváltó kar fogantyúján, mert az
így előidézett nyomás, akármilyen gyenge
is, okozhat idő előtti kopást a sebességváltómű
szerkezetében.
FIGYELMEZTETÉS A tengelykapcsoló pedál használatát
csak sebességfokozat váltásra korlátozzuk. Vezetés
közben ne nyugtassuk a lábunkat, még enyhe nyomással
sem, a tengelykapcsoló pedálon. Egyes
változatoknál/piacokon a tengelykapcsoló pedál
elektronikus vezérlése ezt a nem megfelelő vezetési
stílust hibaként értelmezi, és beavatkozik.ÜZEMANYAG-TAKARÉKOS
ÜZEMELTETÉS
A következőkben olvasható hasznos tanácsok
betartásával csökkenthetjük a gépjármű üzemanyag-
költségeit, és mérsékelhetjük a károsanyagok
kibocsátását.
ÁLTALÁNOS MEGJEGYZÉSEK
A jármű karbantartása
A jármű karbantartásához a „Karbantartási terv”-ben
előírt ellenőrzési és beállítási műveleteket időben
végeztessük el.
Gumiabroncsok
A gumiabroncsok légnyomását ellenőrizzük
négyhetenként vagy gyakrabban: az alacsony légnyomás
a nagyobb gördülési ellenállás miatt megnöveli az
üzemanyag-fogyasztást.
Felesleges terhelések
Ne közlekedjünk feleslegesen megterhelt vagy
túlterhelt járművel. A gépkocsi össztömege (különösen
városi közlekedés esetén) hatással van az üzemanyag-
fogyasztásra és a stabilitásra.
131-140 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 135

136
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

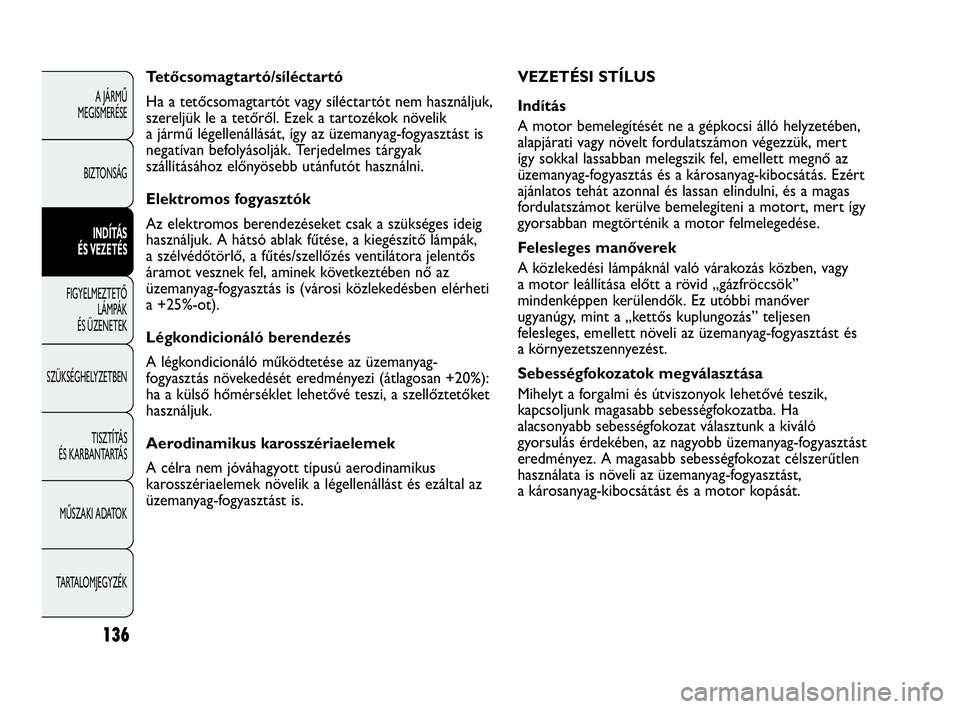

VEZETÉSI STÍLUS
Indítás
A motor bemelegítését ne a gépkocsi álló helyzetében,
alapjárati vagy növelt fordulatszámon végezzük, mert
így sokkal lassabban melegszik fel, emellett megnő az
üzemanyag-fogyasztás és a károsanyag-kibocsátás. Ezért
ajánlatos tehát azonnal és lassan elindulni, és a magas
fordulatszámot kerülve bemelegíteni a motort, mert így
gyorsabban megtörténik a motor felmelegedése.
Felesleges manőverek
A közlekedési lámpáknál való várakozás közben, vagy
a motor leállítása előtt a rövid „gázfröccsök”
mindenképpen kerülendők. Ez utóbbi manőver
ugyanúgy, mint a „kettős kuplungozás” teljesen
felesleges, emellett növeli az üzemanyag-fogyasztást és
a környezetszennyezést.
Sebességfokozatok megválasztása
Mihelyt a forgalmi és útviszonyok lehetővé teszik,
kapcsoljunk magasabb sebességfokozatba. Ha
alacsonyabb sebességfokozat választunk a kiváló
gyorsulás érdekében, az nagyobb üzemanyag-fogyasztást
eredményez. A magasabb sebességfokozat célszerűtlen
használata is növeli az üzemanyag-fogyasztást,
a károsanyag-kibocsátást és a motor kopását. Tetőcsomagtartó/síléctartó
Ha a tetőcsomagtartót vagy síléctartót nem használjuk,
szereljük le a tetőről. Ezek a tartozékok növelik
a jármű légellenállását, így az üzemanyag-fogyasztást is
negatívan befolyásolják. Terjedelmes tárgyak
szállításához előnyösebb utánfutót használni.
Elektromos fogyasztók
Az elektromos berendezéseket csak a szükséges ideig
használjuk. A hátsó ablak fűtése, a kiegészítő lámpák,
a szélvédőtörlő, a fűtés/szellőzés ventilátora jelentős
áramot vesznek fel, aminek következtében nő az
üzemanyag-fogyasztás is (városi közlekedésben elérheti
a +25%-ot).
Légkondicionáló berendezés
A légkondicionáló működtetése az üzemanyag-
fogyasztás növekedését eredményezi (átlagosan +20%):
ha a külső hőmérséklet lehetővé teszi, a szellőztetőket
használjuk.
Aerodinamikus karosszériaelemek
A célra nem jóváhagyott típusú aerodinamikus
karosszériaelemek növelik a légellenállást és ezáltal az
üzemanyag-fogyasztást is.
131-140 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 136
