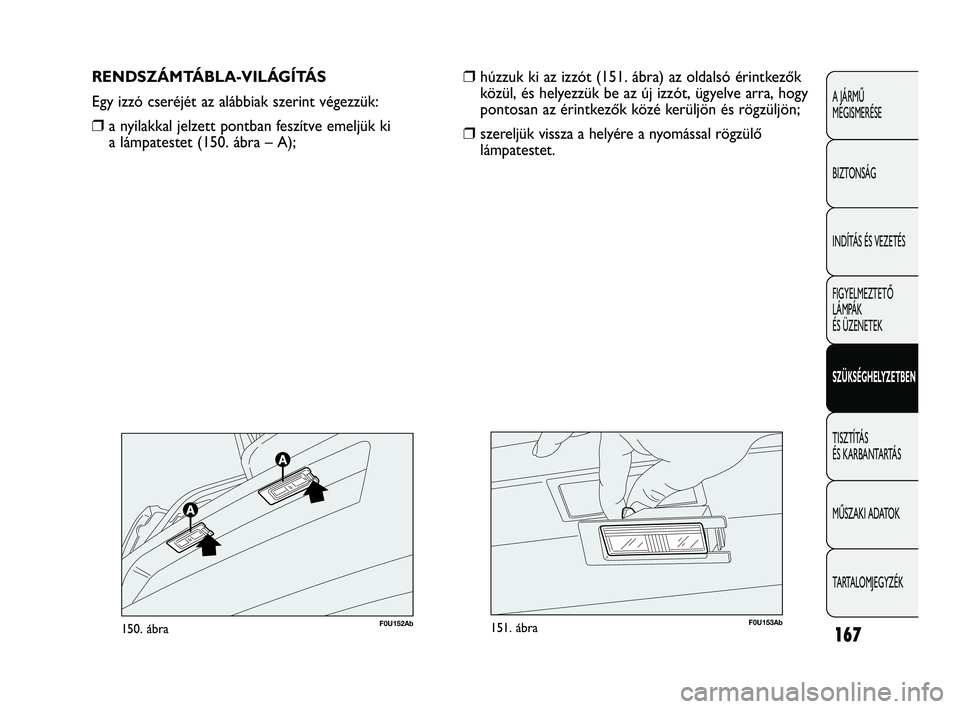

RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:
❒ a nyilakkal jelzett pontban feszítve emeljük ki
a lámpatestet (150. ábra – A);
❒ húzzuk ki az izzót (151. ábra) az oldalsó érintkezők
közül, és helyezzük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön és rögzüljön;
❒ szereljük vissza a helyére a nyomással rögzülő
lámpatestet.
F0U152Ab150. ábraF0U153Ab151. ábra
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 167

168
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U154Ab152. ábra

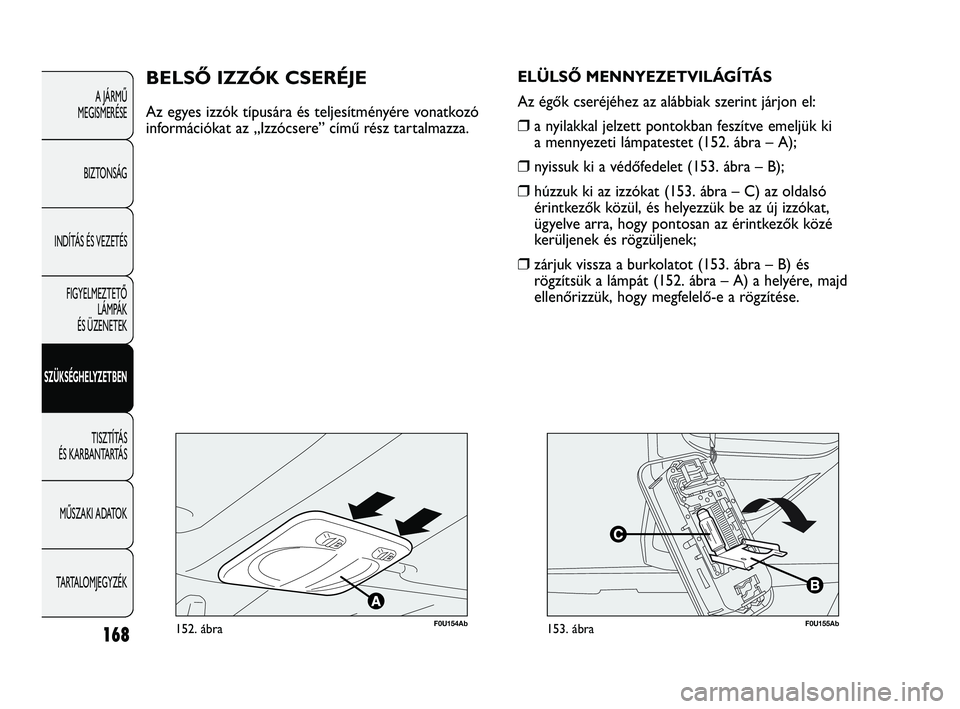

BELSŐ IZZÓK CSERÉJE
Az egyes izzók típusára és teljesítményére vonatkozó
információkat az „Izzócsere” című rész tartalmazza.ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az égők cseréjéhez az alábbiak szerint járjon el:❒a nyilakkal jelzett pontokban feszítve emeljük ki
a mennyezeti lámpatestet (152. ábra – A);
❒nyissuk ki a védőfedelet (153. ábra – B);
❒húzzuk ki az izzókat (153. ábra – C) az oldalsó
érintkezők közül, és helyezzük be az új izzókat,
ügyelve arra, hogy pontosan az érintkezők közé
kerüljenek és rögzüljenek;
❒zárjuk vissza a burkolatot (153. ábra – B) és
rögzítsük a lámpát (152. ábra – A) a helyére, majd
ellenőrizzük, hogy megfelelő-e a rögzítése.
F0U155Ab153. ábra
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 168

169
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U156Ab154. ábra

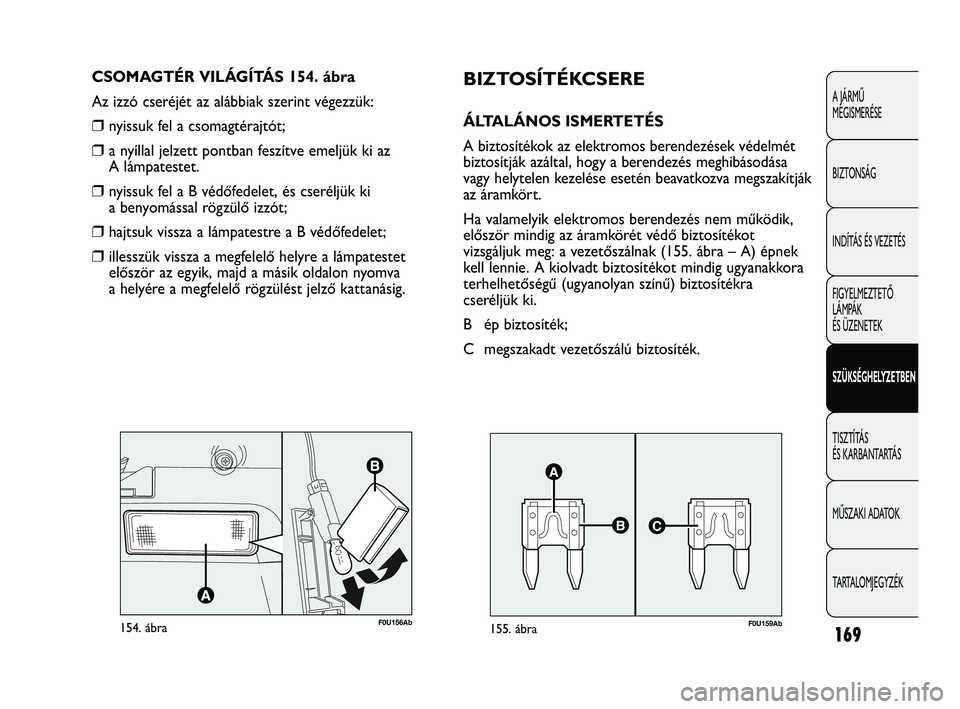

CSOMAGTÉR VILÁGÍTÁS 154. ábra
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk fel a csomagtérajtót;
❒a nyíllal jelzett pontban feszítve emeljük ki az
A lámpatestet.
❒nyissuk fel a B védőfedelet, és cseréljük ki
a benyomással rögzülő izzót;
❒hajtsuk vissza a lámpatestre a B védőfedelet;
❒illesszük vissza a megfelelő helyre a lámpatestet
először az egyik, majd a másik oldalon nyomva
a helyére a megfelelő rögzülést jelző kattanásig.
F0U159Ab155. ábra
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét
biztosítják azáltal, hogy a berendezés meghibásodása
vagy helytelen kezelése esetén beavatkozva megszakítják
az áramkört.
Ha valamelyik elektromos berendezés nem működik,
először mindig az áramkörét védő biztosítékot
vizsgáljuk meg: a vezetőszálnak (155. ábra – A) épnek
kell lennie. A kiolvadt biztosítékot mindig ugyanakkora
terhelhetőségű (ugyanolyan színű) biztosítékra
cseréljük ki.
B ép biztosíték;
C megszakadt vezetőszálú biztosíték.
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 169

170
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Soha nem szabad a kiolvadt biztosítékot
más vezetődarabbal, fémhuzallal pótolni.
Ha valamelyik biztosíték kiolvadása
ismételten jelentkezik, vizsgáltassuk meg
a gépkocsit egy Abarth márkaszervizben.
FIGYELEM
A kiolvadt biztosítékot soha nem szabad
nagyobb terhelhetőségű biztosítékkal
pótolni: TŰZVESZÉLY.
FIGYELEM
Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
kiolvadt , forduljunk egy Abarth
márkaszervizhez.
FIGYELEM
A biztosíték cseréje előtt ügyeljünk arra,
hogy a gyújtáskulcs ki legyen húzva,
és/vagy minden elektromos fogyasztó ki legyen
kapcsolva.
FIGYELEM
Ha egy biztonsági rendszer (légzsák
rendszer, fékrendszer), motor-váltó
egység (motor rendszer, sebességváltó rendszer)
vagy kormányrásegítő rendszer védelmére
szolgáló általános biztosíték kiolvadt ,
forduljunk egy Abarth márkaszervizhez.
FIGYELEM
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 170

171
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U160Ab156. ábra
F0U161Ab157. ábra

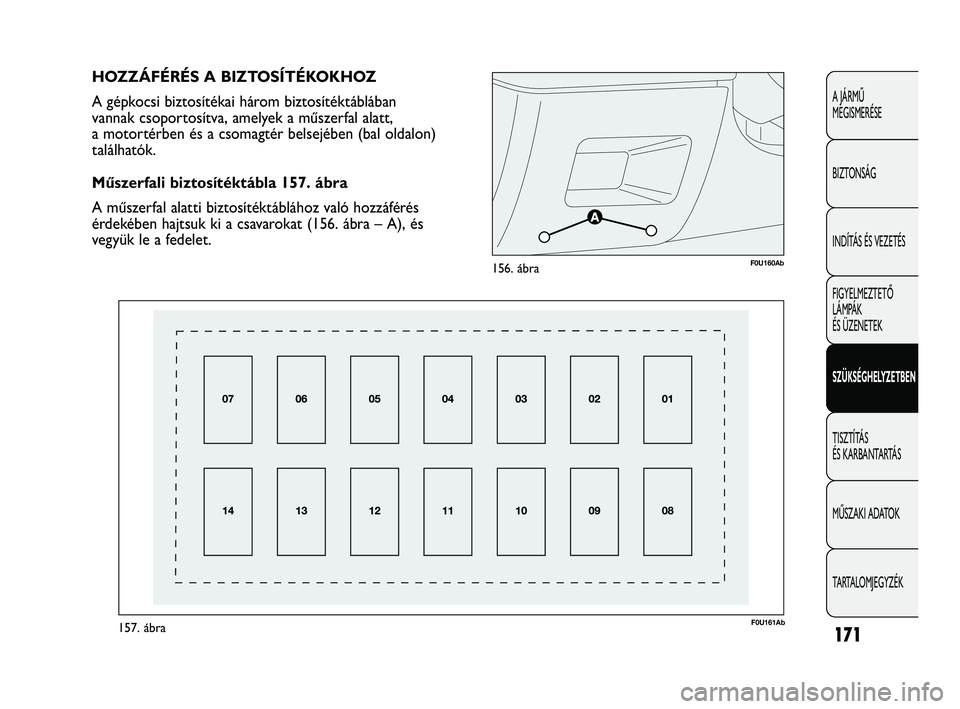

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
A gépkocsi biztosítékai három biztosítéktáblában
vannak csoportosítva, amelyek a műszerfal alatt,
a motortérben és a csomagtér belsejében (bal oldalon)
találhatók.
Műszerfali biztosítéktábla 157. ábra
A műszerfal alatti biztosítéktáblához való hozzáférés
érdekében hajtsuk ki a csavarokat (156. ábra – A), és
vegyük le a fedelet.
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 171

172
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U162Ab158. ábra
F0U163Ab159. ábra

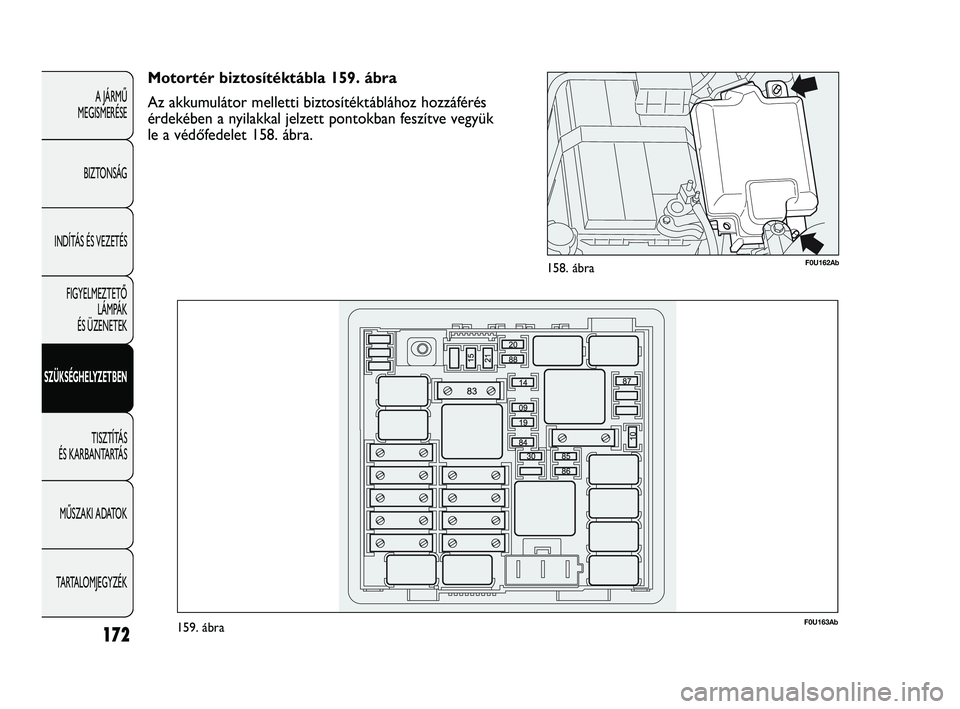

Motortér biztosítéktábla 159. ábra
Az akkumulátor melletti biztosítéktáblához hozzáférés
érdekében a nyilakkal jelzett pontokban feszítve vegyük
le a védőfedelet 158. ábra.
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 172

173
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U164Ab160. ábra
F0U165Ab161. ábra

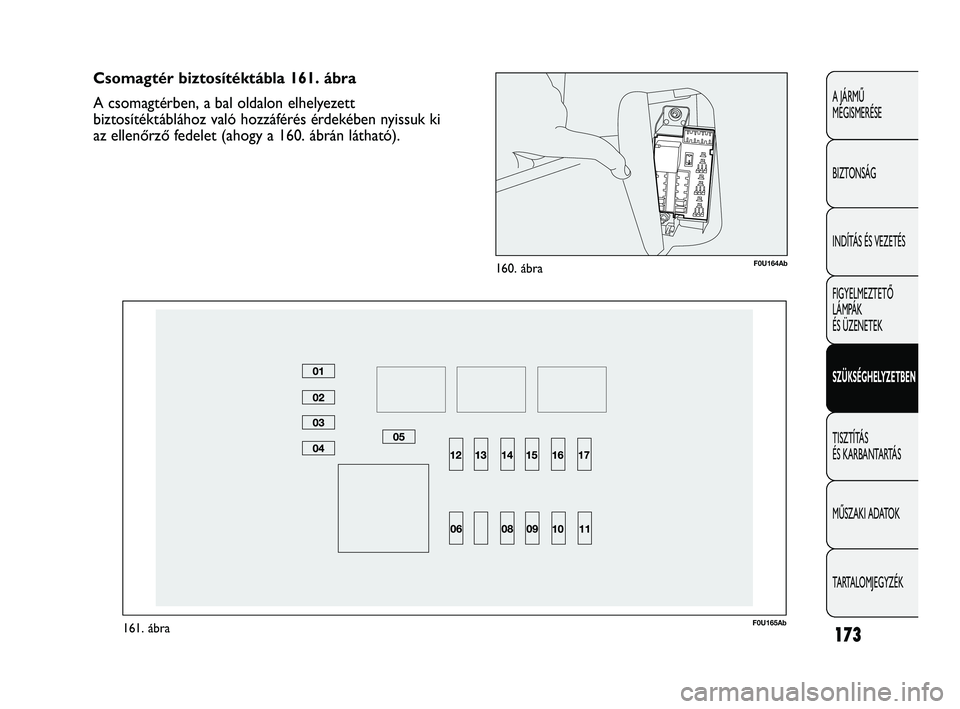

Csomagtér biztosítéktábla 161. ábra
A csomagtérben, a bal oldalon elhelyezett
biztosítéktáblához való hozzáférés érdekében nyissuk ki
az ellenőrző fedelet (ahogy a 160. ábrán látható).
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 173

174
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATA
Műszerfal biztosítéktábla 157. ábra
FOGYASZTÓK BIZTOSÍTÉK AMPER
Jobb oldali tompított fényszóró
Bal oldali tompított fényszóró, fényszóró magasságállítás
INT/A áramellátás a relé tekercsekhez a motortérben levő biztosítéktáblán
és a body computer vezérlőegységen
Mennyezeti lámpatest, csomagtér világítás, kesztyűtartó világítás
Akkumulátor + EOBD csatlakozó, automata légkondicionáló vezérlőegység
riasztó sziréna, autórádió, Blue&Me™ vezérlőegység áramellátás
INT áramellátás a műszercsoport, féklámpakapcsoló
(alaphelyzetben nyitott), harmadik féklámpa
Ajtózár motor az ajtókban, dead lock működtető motor
csomagtérajtó nyitó motor
Szélvédő-/hátsó ablakmosó elektromos szivattyú
Vezető oldali első ablakemelő motor
Utas oldali első ablakemelő motor
A kormánykeréken elhelyezett vezérlők világításának INT táplálása, TPMS
gumiabroncs légnyomás ellenőrző vezérlőegység, elektromos külső tükörmozgatás,
napfénytető vezérlőegység, my-port infotelematikus csatlakozóaljzat, belső
elektromos tükör
Műszercsoport
INT áramellátás a tengelykapcsoló pedál kapcsolóhoz (alaphelyzetben zárva),
tengelykapcsoló pedál kapcsoló, belső fűtés, Blue&Me™ vezérlőegység, autórádió
előkészítés, voltage stabilizer vezérlőegység, tolatólámpa a lökháratókon,
érzékelő a szervoféken, relé tekercsek a motortérben levő biztosítéktáblán
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 174

175
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5
7,5 Motortér biztosítéktábla 159. ábra
FOGYASZTÓK BIZTOSÍTÉK AMPER
HI-FI audió rendszer autórádióval, vezérlőközponttal és subwoofer hangszóróval
Figyelmeztető hangjelző
Bal oldali távolsági fényszóró, Jobb oldali távolsági fényszóró
Kondicionáló kompresszor
Hátsó ablak fűtés
Elektromos üzemanyag-szivattyú a tartályban
Bal oldali ködfényszóró, Jobb oldali ködfényszóró
Csatlakozóaljzat (előkészítés)
Utastéri elektromos csatlakozóaljzat, szivargyújtó
Akkumulátor töltésállapot érzékelő
Vezető oldali külső visszapillantó tükrök elektromos fűtése,
utas oldali külső visszapillantó tükrök elektromos fűtése
151-182 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:30 Pagina 175

176
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Csomagtér biztosítéktábla 161. ábra
FOGYASZTÓK BIZTOSÍTÉK AMPER
Napfénytetővel elektromos nyitása
Riasztó rendszert kezelő vezérlőegység
Szabad
Szabad
Szabad
Szabad
Szabad
Szabad
Szabad
Csomagtér csatlakozóaljzat
TPMS gumiabroncs légnyomás érzékelő vezérlőegység
Szabad
Szabad
Szabad
