Abarth Punto 2020 Instrukcja obsługi (in Polish)

57
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
ŚWIECENIE CZASOWE LAMP PRZY WYSIADANIU Z SAMOCHODU
Po wyjęciu kluczyka z wyłącznika zapłonu lampy sufitowe
zaświecą się w następujący sposób:
❒w ciągu 2 minut od wyłączenia silnika przez czas
równy około 10 sekund;
❒po otwarciu jednych z drzwi bocznych przez czas
równy około 3 minut;
❒po zamknięciu drzwi przez czas równy około
10 sekund.
Czasowe świecenie się lamp zakończy się automatycznie
po zablokowaniu drzwi.
F0U041Abrys. 41
LAMPA OŚWIETLENIA BAGAŻNIKA rys. 41
W wersjach, w których jest przewidziana, lampa ta
zaświeci się automatycznie po otwarciu bagażnika
i gaśnie po jego zamknięciu.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 57

58
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U043Abrys. 43F0U044Abrys. 44

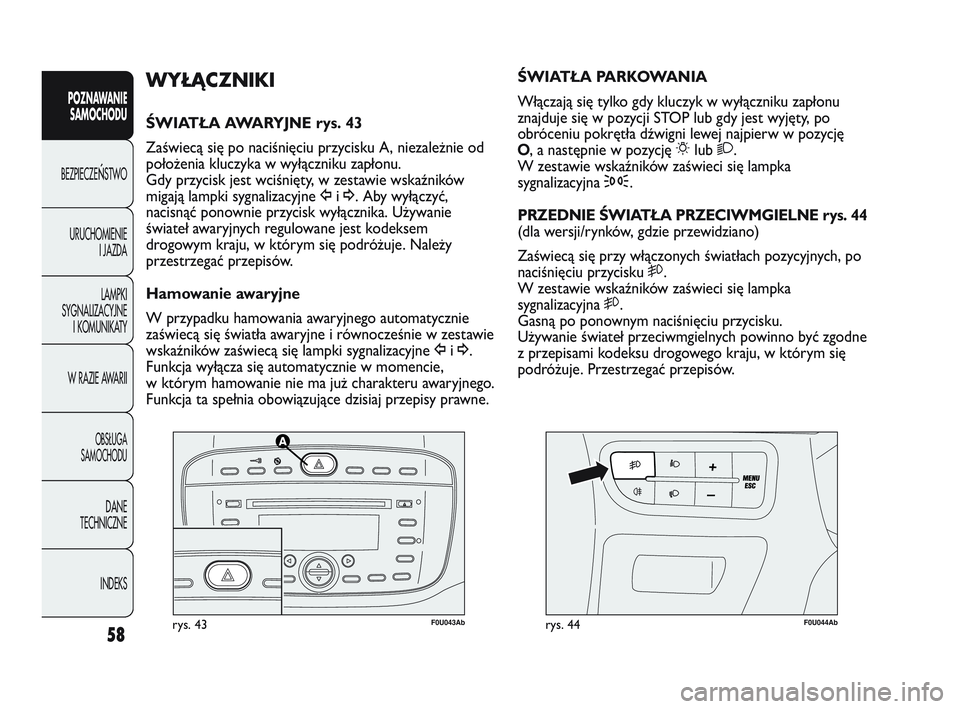

ŚWIATŁA PARKOWANIA
Włączają się tylko gdy kluczyk w wyłączniku zapłonu
znajduje się w pozycji STOP lub gdy jest wyjęty, po
obróceniu pokrętła dźwigni lewej najpierw w pozycję
O, a następnie w pozycję 6lub 2.
W zestawie wskaźników zaświeci się lampka
sygnalizacyjna 3.
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE rys. 44
(dla wersji/rynków, gdzie przewidziano)
Zaświecą się przy włączonych światłach pozycyjnych, po
naciśnięciu przycisku 5.
W zestawie wskaźników zaświeci się lampka
sygnalizacyjna 5.
Gasną po ponownym naciśnięciu przycisku.
Używanie świateł przeciwmgielnych powinno być zgodne
z przepisami kodeksu drogowego kraju, w którym się
podróżuje. Przestrzegać przepisów.
WYŁĄCZNIKI
ŚWIATŁA AWARYJNE rys. 43
Zaświecą się po naciśnięciu przycisku A, niezależnie od
położenia kluczyka w wyłączniku zapłonu.
Gdy przycisk jest wciśnięty, w zestawie wskaźników
migają lampki sygnalizacyjne Îi¥. Aby wyłączyć,
nacisnąć ponownie przycisk wyłącznika. Używanie
świateł awaryjnych regulowane jest kodeksem
drogowym kraju, w którym się podróżuje. Należy
przestrzegać przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego automatycznie
zaświecą się światła awaryjne i równocześnie w zestawie
wskaźników zaświecą się lampki sygnalizacyjne Îi¥.
Funkcja wyłącza się automatycznie w momencie,
w którym hamowanie nie ma już charakteru awaryjnego.
Funkcja ta spełnia obowiązujące dzisiaj przepisy prawne.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 58

59
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U046Abrys. 46
F0U045Abrys. 45
ZAMEK CENTRALNY rys. 47
Aby zablokować równocześnie drzwi, nacisnąć przycisk
A, umieszczony na konsoli środkowej deski rozdzielczej,

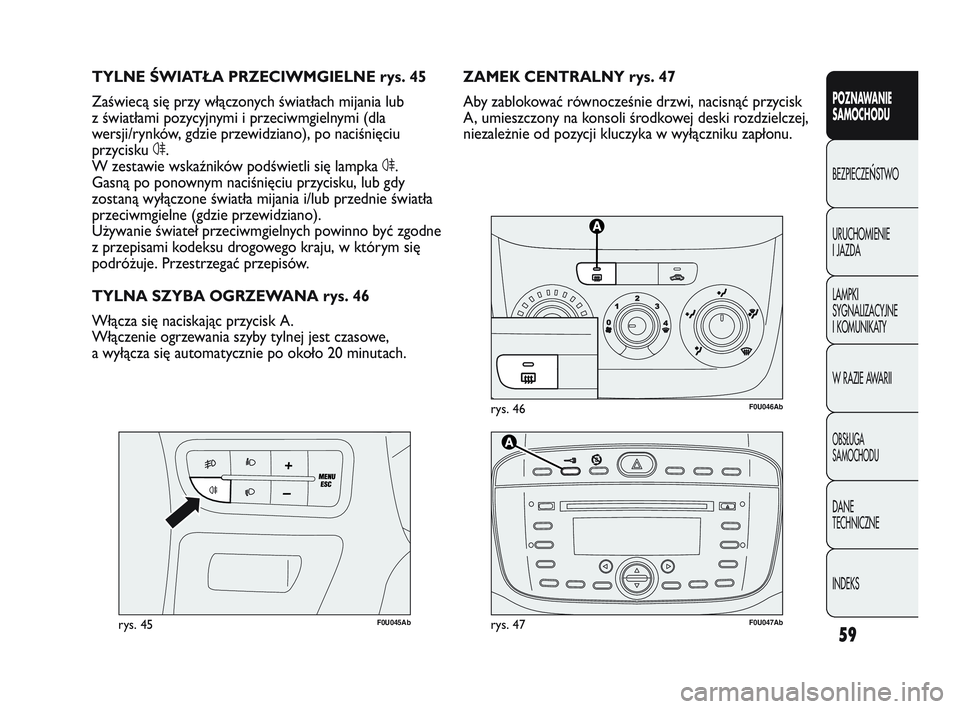

niezależnie od pozycji kluczyka w wyłączniku zapłonu. TYLNE ŚWIATŁA PRZECIWMGIELNE rys. 45
Zaświecą się przy włączonych światłach mijania lub
z światłami pozycyjnymi i przeciwmgielnymi (dla
wersji/rynków, gdzie przewidziano), po naciśnięciu
przycisku 4.
W zestawie wskaźników podświetli się lampka 4.
Gasną po ponownym naciśnięciu przycisku, lub gdy
zostaną wyłączone światła mijania i/lub przednie światła
przeciwmgielne (gdzie przewidziano).
Używanie świateł przeciwmgielnych powinno być zgodne
z przepisami kodeksu drogowego kraju, w którym się
podróżuje. Przestrzegać przepisów.
TYLNA SZYBA OGRZEWANA rys. 46
Włącza się naciskając przycisk A.
Włączenie ogrzewania szyby tylnej jest czasowe,
a wyłącza się automatycznie po około 20 minutach.
F0U047Abrys. 47
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 59

60
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

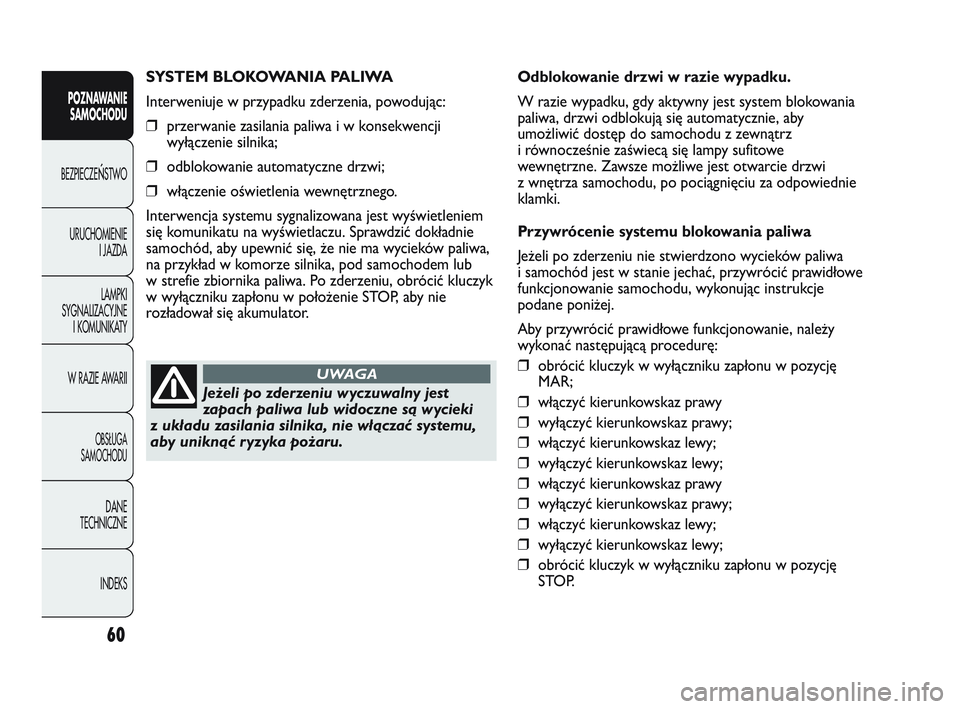

SYSTEM BLOKOWANIA PALIWA
Interweniuje w przypadku zderzenia, powodując:
❒przerwanie zasilania paliwa i w konsekwencji
wyłączenie silnika;
❒odblokowanie automatyczne drzwi;
❒włączenie oświetlenia wewnętrznego.
Interwencja systemu sygnalizowana jest wyświetleniem
się komunikatu na wyświetlaczu. Sprawdzić dokładnie
samochód, aby upewnić się, że nie ma wycieków paliwa,
na przykład w komorze silnika, pod samochodem lub
w strefie zbiornika paliwa. Po zderzeniu, obrócić kluczyk
w wyłączniku zapłonu w położenie STOP, aby nie
rozładował się akumulator.
Jeżeli po zderzeniu wyczuwalny jest
zapach paliwa lub widoczne są wycieki
z układu zasilania silnika, nie włączać systemu,
aby uniknąć ryzyka pożaru.
UWAGA
Odblokowanie drzwi w razie wypadku.
W razie wypadku, gdy aktywny jest system blokowania
paliwa, drzwi odblokują się automatycznie, aby
umożliwić dostęp do samochodu z zewnątrz
i równocześnie zaświecą się lampy sufitowe
wewnętrzne. Zawsze możliwe jest otwarcie drzwi
z wnętrza samochodu, po pociągnięciu za odpowiednie
klamki.
Przywrócenie systemu blokowania paliwa
Jeżeli po zderzeniu nie stwierdzono wycieków paliwa
i samochód jest w stanie jechać, przywrócić prawidłowe
funkcjonowanie samochodu, wykonując instrukcje
podane poniżej.
Aby przywrócić prawidłowe funkcjonowanie, należy
wykonać następującą procedurę:
❒obrócić kluczyk w wyłączniku zapłonu w pozycję
MAR;
❒włączyć kierunkowskaz prawy
❒wyłączyć kierunkowskaz prawy;
❒włączyć kierunkowskaz lewy;
❒wyłączyć kierunkowskaz lewy;
❒włączyć kierunkowskaz prawy
❒wyłączyć kierunkowskaz prawy;
❒włączyć kierunkowskaz lewy;
❒wyłączyć kierunkowskaz lewy;
❒obrócić kluczyk w wyłączniku zapłonu w pozycję
STOP.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 60

61
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U048Abrys. 48
C
B
A
D
F0U049Abrys. 49

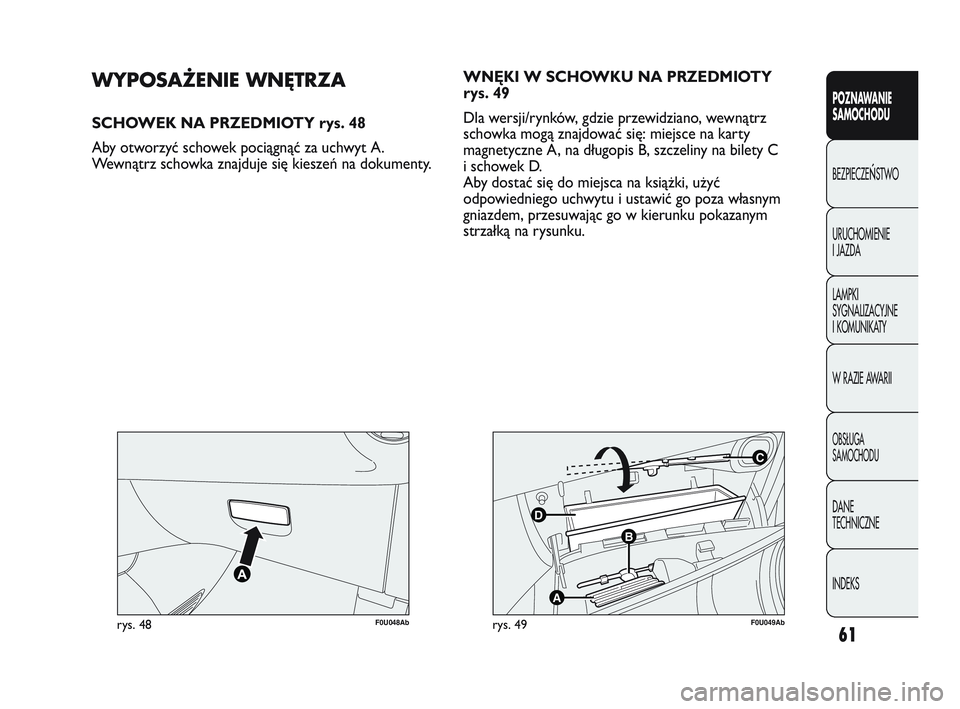

WYPOSAŻENIE WNĘTRZA
SCHOWEK NA PRZEDMIOTY rys. 48
Aby otworzyć schowek pociągnąć za uchwyt A.
Wewnątrz schowka znajduje się kieszeń na dokumenty.WNĘKI W SCHOWKU NA PRZEDMIOTY
rys. 49
Dla wersji/rynków, gdzie przewidziano, wewnątrz
schowka mogą znajdować się: miejsce na karty
magnetyczne A, na długopis B, szczeliny na bilety C
i schowek D.
Aby dostać się do miejsca na książki, użyć
odpowiedniego uchwytu i ustawić go poza własnym
gniazdem, przesuwając go w kierunku pokazanym
strzałką na rysunku.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 61

62
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U051Abrys. 50
F0U050Abrys. 51

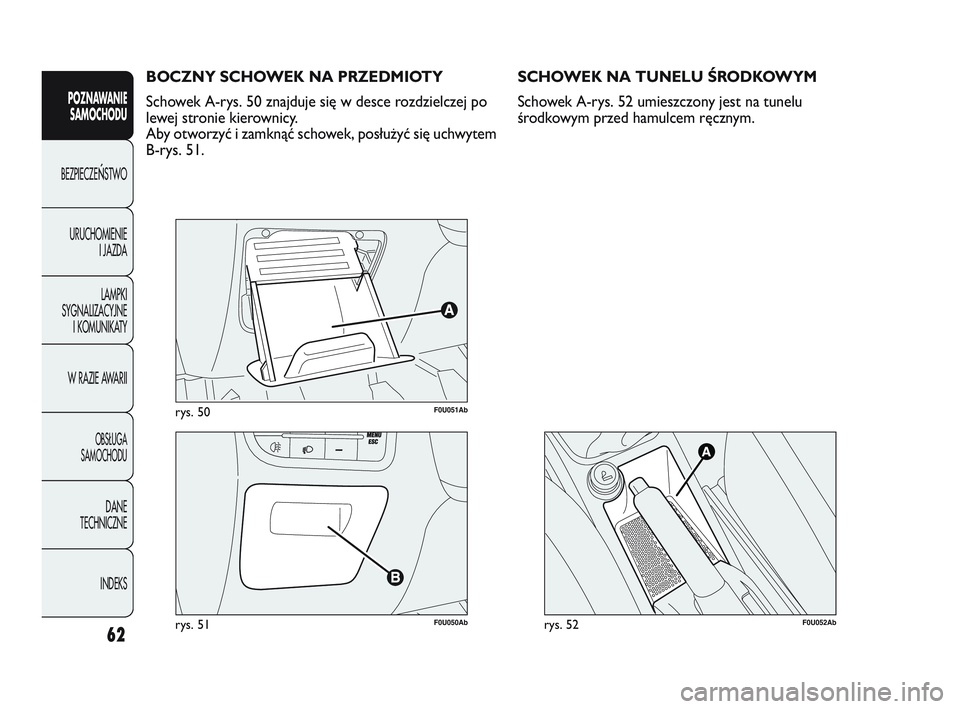

BOCZNY SCHOWEK NA PRZEDMIOTY
Schowek A-rys. 50 znajduje się w desce rozdzielczej po
lewej stronie kierownicy.
Aby otworzyć i zamknąć schowek, posłużyć się uchwytem
B-rys. 51.
F0U052Abrys. 52
SCHOWEK NA TUNELU ŚRODKOWYM
Schowek A-rys. 52 umieszczony jest na tunelu
środkowym przed hamulcem ręcznym.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 62

63
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U054Abrys. 54

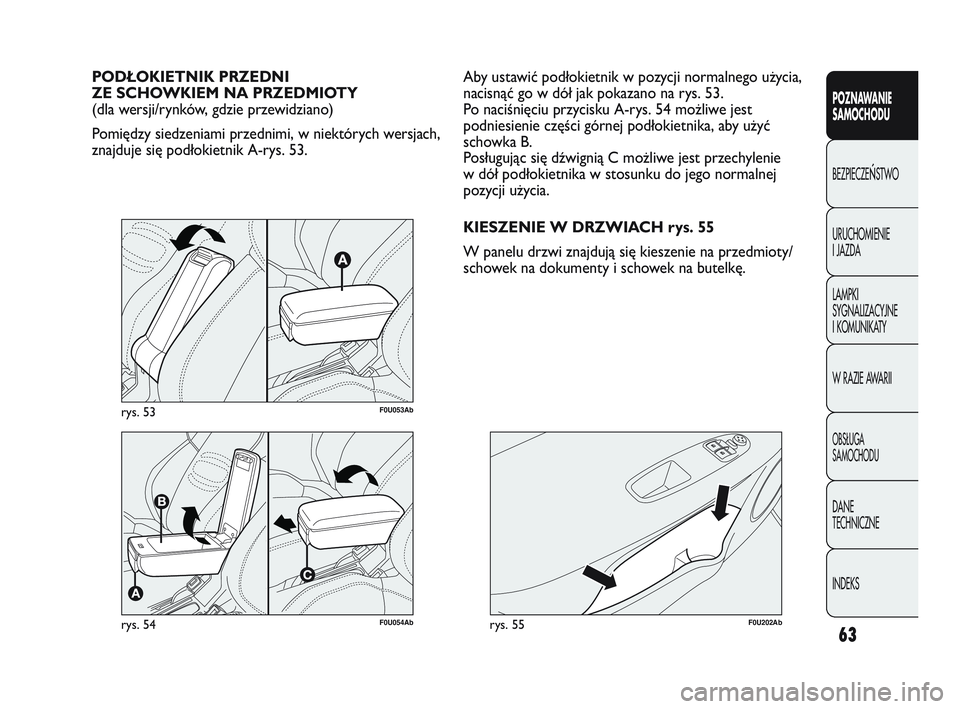

PODŁOKIETNIK PRZEDNI
ZE SCHOWKIEM NA PRZEDMIOTY
(dla wersji/rynków, gdzie przewidziano)
Pomiędzy siedzeniami przednimi, w niektórych wersjach,
znajduje się podłokietnik A-rys. 53.
F0U202Abrys. 55
Aby ustawić podłokietnik w pozycji normalnego użycia,
nacisnąć go w dół jak pokazano na rys. 53.
Po naciśnięciu przycisku A-rys. 54 możliwe jest
podniesienie części górnej podłokietnika, aby użyć
schowka B.
Posługując się dźwignią C możliwe jest przechylenie
w dół podłokietnika w stosunku do jego normalnej
pozycji użycia.
KIESZENIE W DRZWIACH rys. 55
W panelu drzwi znajdują się kieszenie na przedmioty/
schowek na dokumenty i schowek na butelkę.
F0U053Abrys. 53
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 63

64
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U057Abrys. 56

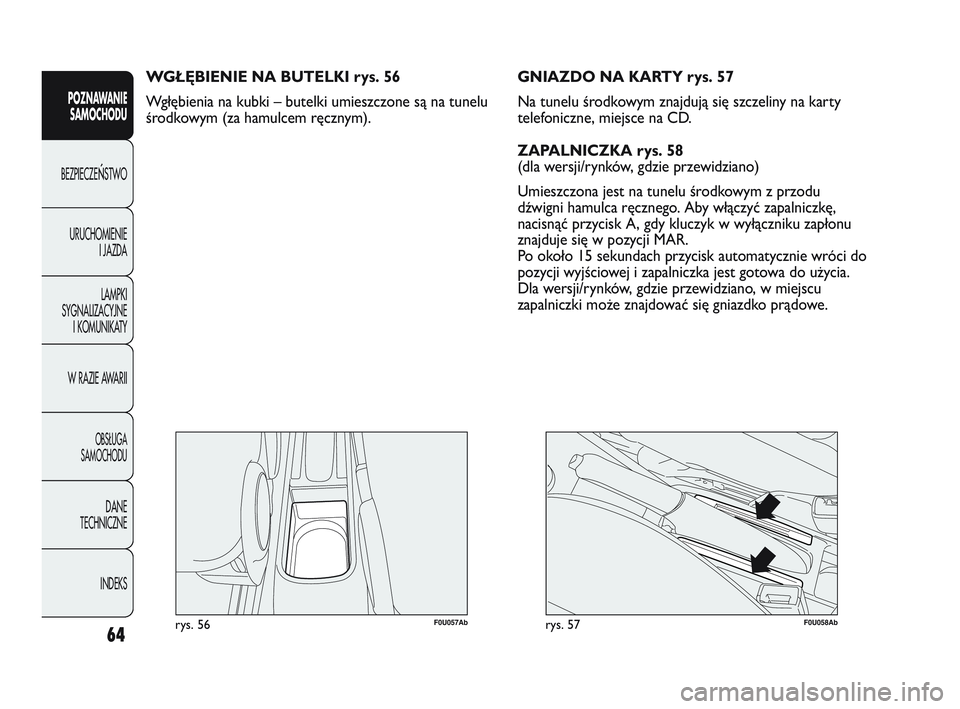

WGŁĘBIENIE NA BUTELKI rys. 56
Wgłębienia na kubki – butelki umieszczone są na tunelu
środkowym (za hamulcem ręcznym).
F0U058Abrys. 57
GNIAZDO NA KARTY rys. 57
Na tunelu środkowym znajdują się szczeliny na karty
telefoniczne, miejsce na CD.
ZAPALNICZKA rys. 58
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest na tunelu środkowym z przodu
dźwigni hamulca ręcznego. Aby włączyć zapalniczkę,
nacisnąć przycisk A, gdy kluczyk w wyłączniku zapłonu
znajduje się w pozycji MAR.
Po około 15 sekundach przycisk automatycznie wróci do
pozycji wyjściowej i zapalniczka jest gotowa do użycia.
Dla wersji/rynków, gdzie przewidziano, w miejscu
zapalniczki może znajdować się gniazdko prądowe.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 64

65
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U059Abrys. 58

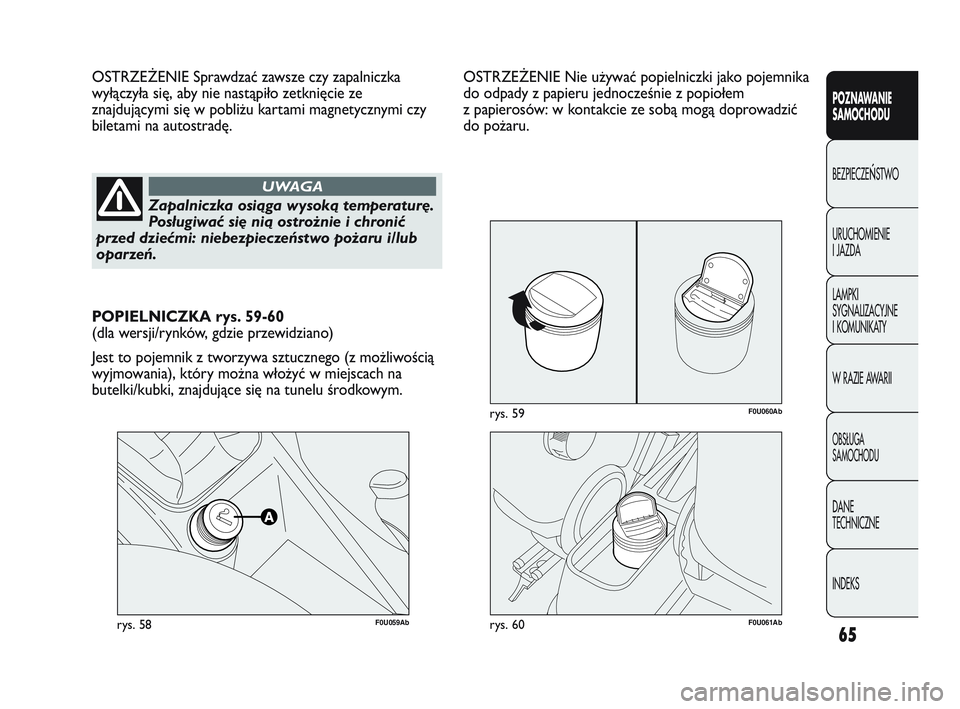

OSTRZEŻENIE Sprawdzać zawsze czy zapalniczka
wyłączyła się, aby nie nastąpiło zetknięcie ze
znajdującymi się w pobliżu kartami magnetycznymi czy
biletami na autostradę.
Zapalniczka osiąga wysoką temperaturę.
Posługiwać się nią ostrożnie i chronić
przed dziećmi: niebezpieczeństwo pożaru i/lub
oparzeń.
UWAGA
F0U061Abrys. 60
F0U060Abrys. 59
POPIELNICZKA rys. 59-60
(dla wersji/rynków, gdzie przewidziano)
Jest to pojemnik z tworzywa sztucznego (z możliwością
wyjmowania), który można włożyć w miejscach na
butelki/kubki, znajdujące się na tunelu środkowym.OSTRZEŻENIE Nie używać popielniczki jako pojemnika
do odpady z papieru jednocześnie z popiołem
z papierosów: w kontakcie ze sobą mogą doprowadzić
do pożaru.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 65

66
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U062Abrys. 61

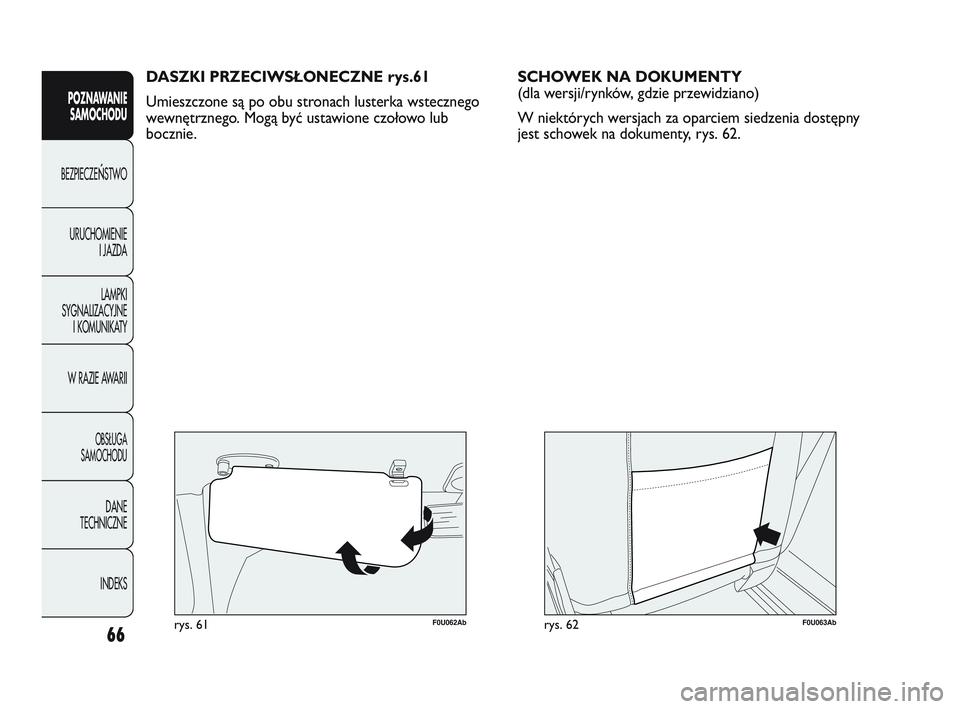

DASZKI PRZECIWSŁONECZNE rys.61
Umieszczone są po obu stronach lusterka wstecznego
wewnętrznego. Mogą być ustawione czołowo lub
bocznie.
F0U063Abrys. 62
SCHOWEK NA DOKUMENTY
(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach za oparciem siedzenia dostępny
jest schowek na dokumenty, rys. 62.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 66
