Abarth Punto 2021 Drift- och underhållshandbok (in Swedish)

57
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

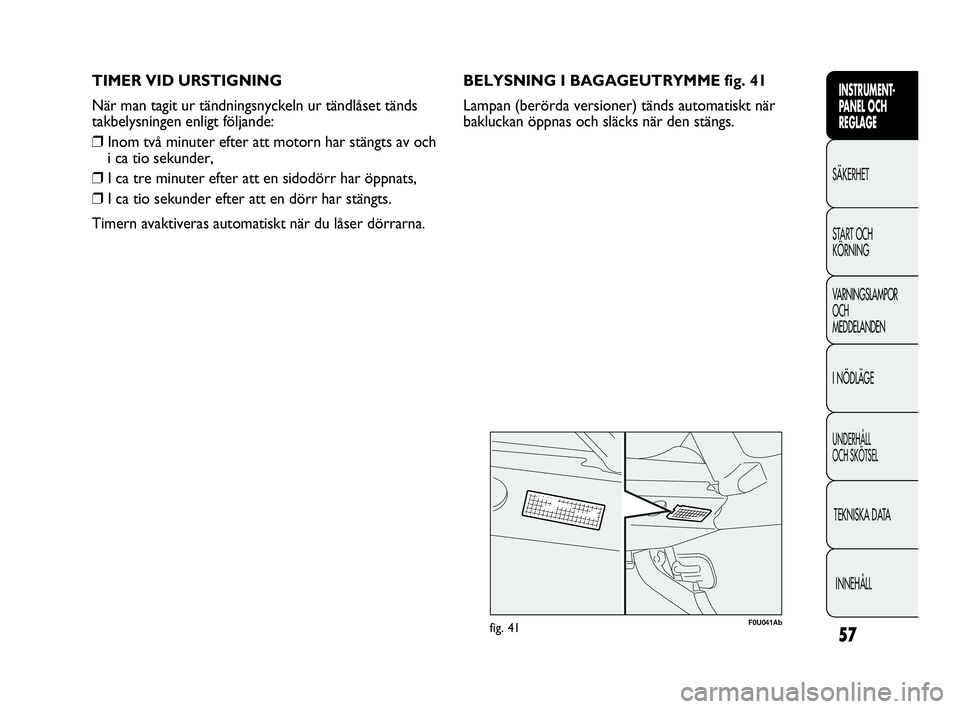

TIMER VID URSTIGNING
När man tagit ur tändningsnyckeln ur tändlåset tänds
takbelysningen enligt följande:
❒Inom två minuter efter att motorn har stängts av och
i ca tio sekunder,
❒I ca tre minuter efter att en sidodörr har öppnats,
❒I ca tio sekunder efter att en dörr har stängts.
Timern avaktiveras automatiskt när du låser dörrarna.
F0U041Abfig. 41
BELYSNING I BAGAGEUTRYMME fig. 41
Lampan (berörda versioner) tänds automatiskt när
bakluckan öppnas och släcks när den stängs.
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 57

58
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U043Abfig. 43F0U044Abfig. 44
PARKERINGSLJUS
De tänds endast med tändningsnyckeln i läget STOP
eller utdragen genom att brytaren på vänster spak vrids
till läget
Ooch sedan till läget 6eller 2.
På instrumentpanelen tänds varningslampa 3.
DIMLJUS fig. 44(berörda versioner och marknader)
Tänds med tänt positionsljus genom att du trycker på
knappen 5.
På instrumentpanelen tänds varningslampa 5.
Ljusen släcks när man trycker på knappen igen.
Användningen av dimljuset gäller under vägtrafiklagen i
landet där du befinner dig. Observera föreskrifterna.
REGLAGE
VARNINGSLJUS fig. 43
Tänds med brytaren A oberoende av tändningsnyckelns
läge.
När anordningen är aktiverad tänds varningslamporna Î
och ¥på instrumentpanelen. För att släcka, tryck igen
på brytaren. Användningen av nödljusen gäller under
vägtrafiklagen i landet där du befinner dig. Observera
föreskrifterna.
Nödinbromsning
Vid nödbromsning tänds varningsljusen automatiskt och
samtidigt tänds varningslamporna Îoch ¥. Ljusen släcks
automatiskt så snart inbromsningen inte längre är av
nödbromstyp. Denna funktion uppfyller gällande
lagförordningar.
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 58

59
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U046Abfig. 46
F0U045Abfig. 45
DÖRRLÅS fig. 47
Lås alla dörrar samtidigt genom att trycka på knappen A
på instrumentpanelens mittkonsol oberoende av

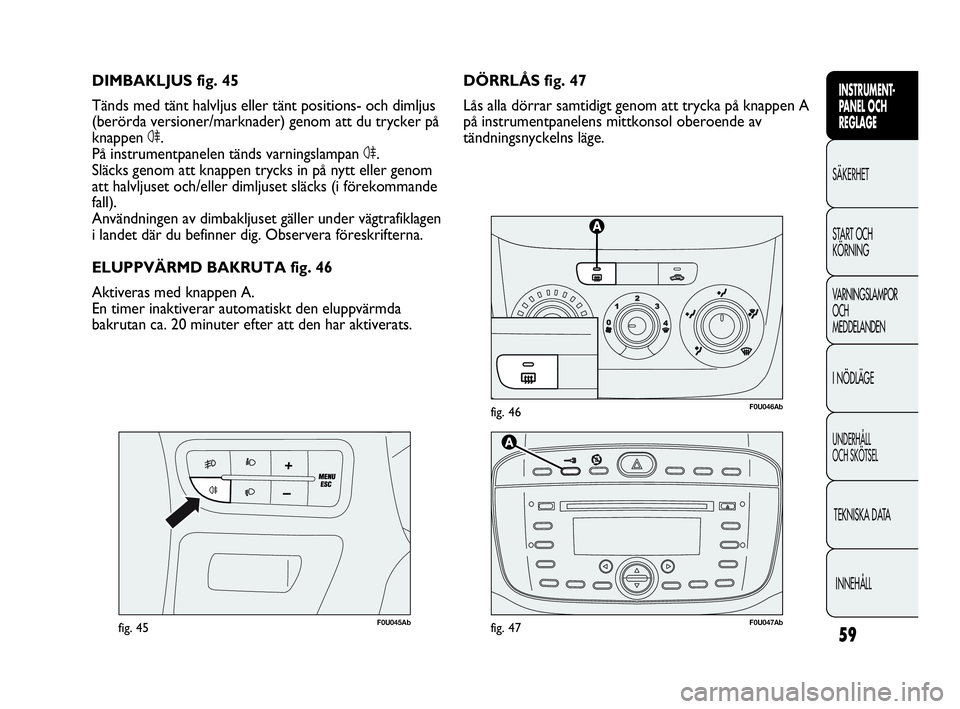

tändningsnyckelns läge. DIMBAKLJUS fig. 45
Tänds med tänt halvljus eller tänt positions- och dimljus
(berörda versioner/marknader) genom att du trycker på
knappen 4.
På instrumentpanelen tänds varningslampan 4.
Släcks genom att knappen trycks in på nytt eller genom
att halvljuset och/eller dimljuset släcks (i förekommande
fall).
Användningen av dimbakljuset gäller under vägtrafiklagen
i landet där du befinner dig. Observera föreskrifterna.
ELUPPVÄRMD BAKRUTA fig. 46
Aktiveras med knappen A.
En timer inaktiverar automatiskt den eluppvärmda
bakrutan ca. 20 minuter efter att den har aktiverats.
F0U047Abfig. 47
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 59

60
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
BRÄNSLELÅSSYSTEM
Bränslelåset aktiveras vid kollisioner och gör så att:
❒Avbrott i bränsleförsörjningen vilket medför att
motorn stängs av,
❒Automatisk upplåsning av dörrarna.
❒Tändning av innerbelysningen.
Att bränslelåset aktiverats anges av ett meddelande på
displayen. Kontrollera fordonet noggrant för att se till
att det inte läcker bränsle, till exempel i motorrummet,
under fordonet eller nära tanken. Efter krocken, vrid
tändningsnyckeln till läget STOP för att inte ladda ur
batteriet.
Efter krocken, om det luktar bensin eller
om det uppstått läckor på
försörjningssystemet, aktivera inte systemet för
att undvika brandrisker.
OBSERVERA!
Upplåsning av dörrarna vid olycka
Vid en krock med aktivering av bränslelåset, låses
dörrarna automatiskt upp för att tillåta en tillgång till
passagerarutrymmet utifrån och samtidigt tänds
takbelysningen. Det går alltid att öppna dörrarna inifrån
med hjälp av motsvarande spakar.
Återställning av bränslelåssystemet
Om det inte läcker bränsle efter krocken och fordonet
kan startas om, återställ bränslelåsets funktion enligt
instruktionerna nedan.
För att återställa fordonets korrekta funktion, utför
följande procedur:
❒Vrid tändnings nyckeln till läget MAR.
❒Aktivera höger körriktningsvisare.
❒Inaktivera höger körriktningsvisare.
❒Aktivera vänster körriktningsvisare.
❒Inaktivera vänster körriktningsvisare.
❒
Aktivera höger körriktningsvisare.
❒Inaktivera höger körriktningsvisare.
❒Aktivera vänster körriktningsvisare.
❒Inaktivera vänster körriktningsvisare.
❒Vrid tändningsnyckeln till STOP.
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 60

61
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49

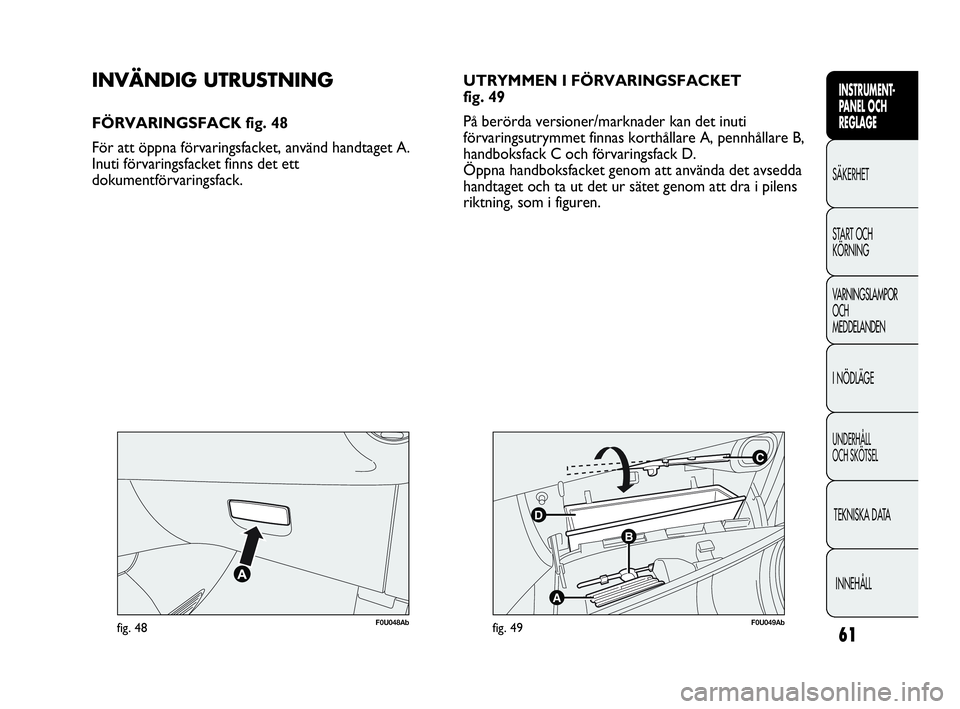

INVÄNDIG UTRUSTNING
FÖRVARINGSFACK fig. 48
För att öppna förvaringsfacket, använd handtaget A.
Inuti förvaringsfacket finns det ett
dokumentförvaringsfack.UTRYMMEN I FÖRVARINGSFACKET
fig. 49
På berörda versioner/marknader kan det inuti
förvaringsutrymmet finnas korthållare A, pennhållare B,
handboksfack C och förvaringsfack D.
Öppna handboksfacket genom att använda det avsedda
handtaget och ta ut det ur sätet genom att dra i pilens
riktning, som i figuren.
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 61

62
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U051Abfig. 50
F0U050Abfig. 51

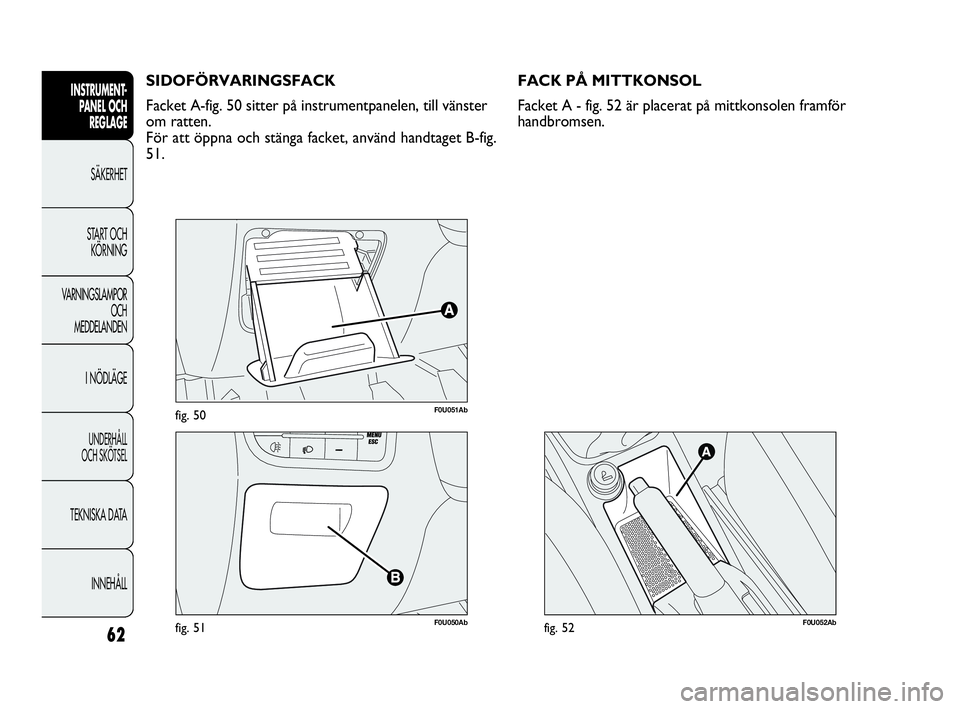

SIDOFÖRVARINGSFACK
Facket A-fig. 50 sitter på instrumentpanelen, till vänster
om ratten.
För att öppna och stänga facket, använd handtaget B-fig.
51.
F0U052Abfig. 52
FACK PÅ MITTKONSOL
Facket A - fig. 52 är placerat på mittkonsolen framför
handbromsen.
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 62

63
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U054Abfig. 54

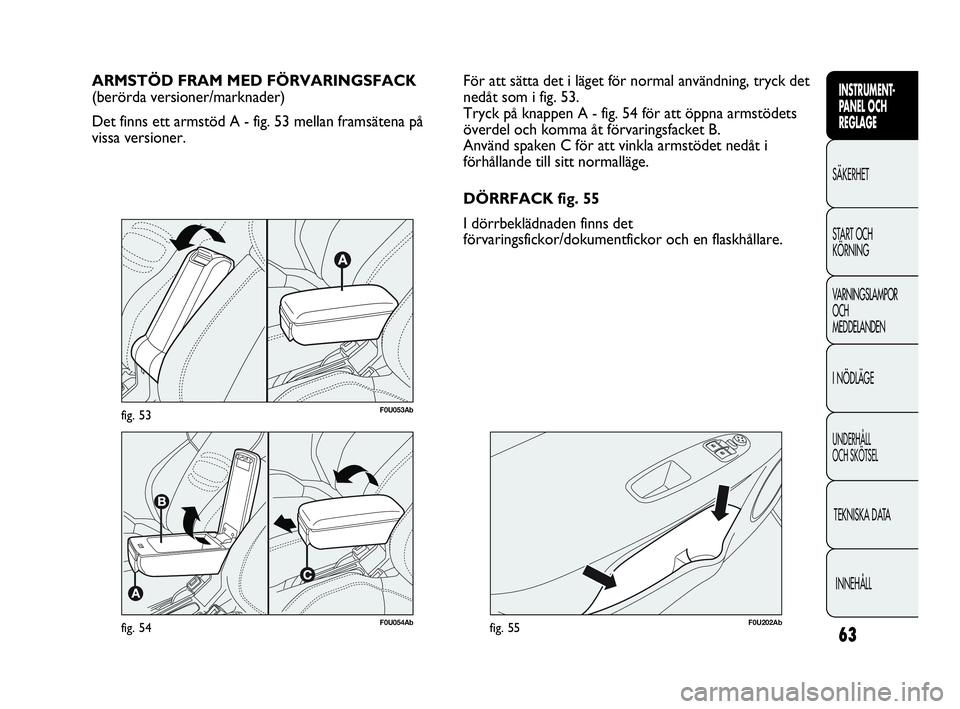

ARMSTÖD FRAM MED FÖRVARINGSFACK
(berörda versioner/marknader)
Det finns ett armstöd A - fig. 53 mellan framsätena på
vissa versioner.
F0U202Abfig. 55
För att sätta det i läget för normal användning, tryck det
nedåt som i fig. 53.
Tryck på knappen A - fig. 54 för att öppna armstödets
överdel och komma åt förvaringsfacket B.
Använd spaken C för att vinkla armstödet nedåt i
förhållande till sitt normalläge.
DÖRRFACK fig. 55
I dörrbeklädnaden finns det
förvaringsfickor/dokumentfickor och en flaskhållare.
F0U053Abfig. 53
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 63

64
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U057Abfig. 56

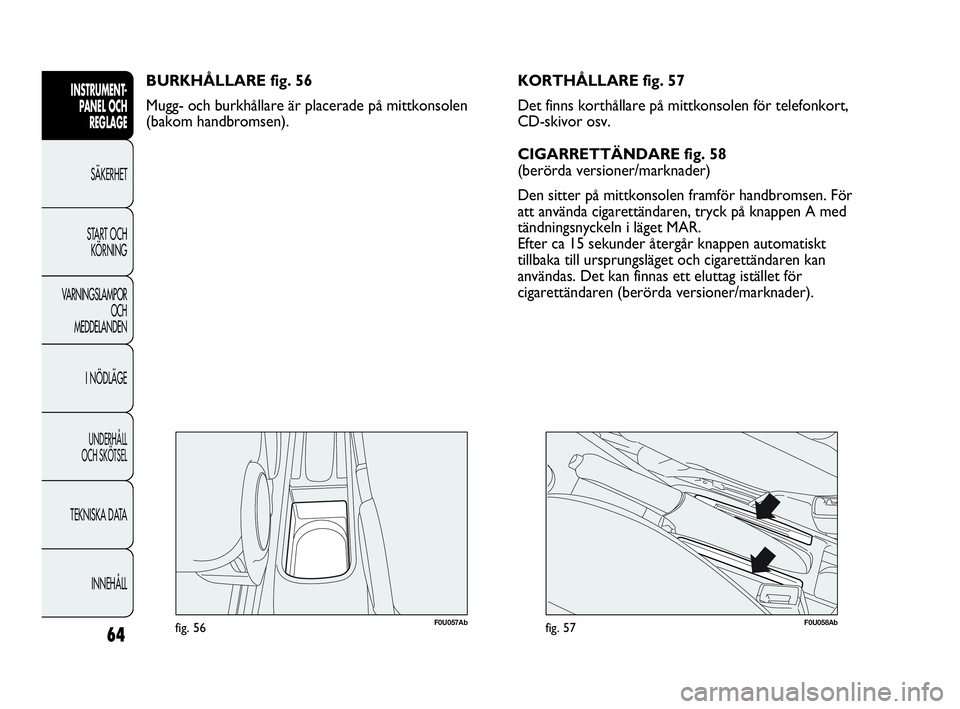

BURKHÅLLARE fig. 56
Mugg- och burkhållare är placerade på mittkonsolen
(bakom handbromsen).
F0U058Abfig. 57
KORTHÅLLARE fig. 57
Det finns korthållare på mittkonsolen för telefonkort,
CD-skivor osv.
CIGARRETTÄNDARE fig. 58
(berörda versioner/marknader)
Den sitter på mittkonsolen framför handbromsen. För
att använda cigarettändaren, tryck på knappen A med
tändningsnyckeln i läget MAR.
Efter ca 15 sekunder återgår knappen automatiskt
tillbaka till ursprungsläget och cigarettändaren kan
användas. Det kan finnas ett eluttag istället för
cigarettändaren (berörda versioner/marknader).
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 64

65
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U059Abfig. 58
OBSERVERA! Kontrollera alltid att cigarettändare,
magnetkort eller passérsystem har kopplats från.
Cigarettändaren blir mycket het.
Hantera den försiktigt och undvik att
den används av barn. Fara för brand och/eller
brännskador.
OBSERVERA!
F0U061Abfig. 60
F0U060Abfig. 59

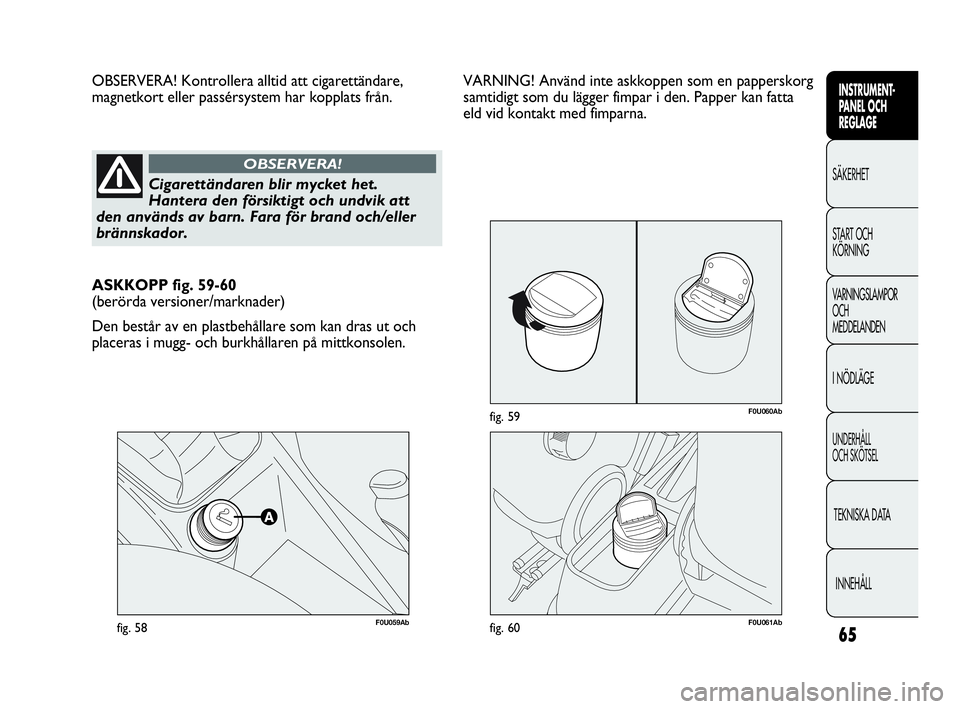

ASKKOPP fig. 59-60
(berörda versioner/marknader)
Den består av en plastbehållare som kan dras ut och
placeras i mugg- och burkhållaren på mittkonsolen.VARNING! Använd inte askkoppen som en papperskorg
samtidigt som du lägger fimpar i den. Papper kan fatta
eld vid kontakt med fimparna.
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 65

66
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U062Abfig. 61

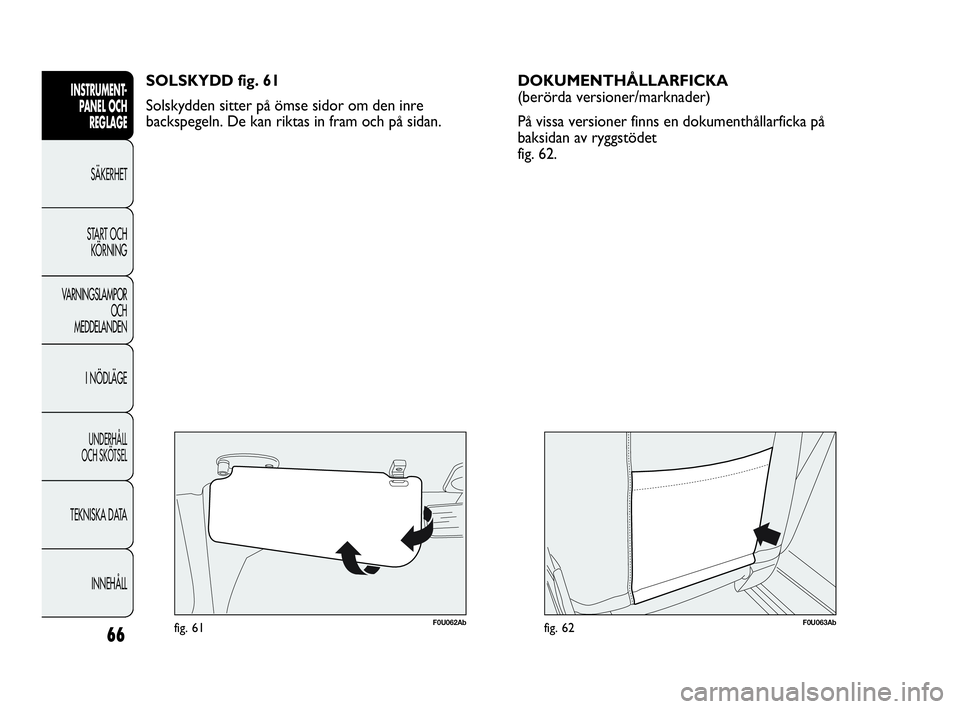

SOLSKYDD fig. 61
Solskydden sitter på ömse sidor om den inre
backspegeln. De kan riktas in fram och på sidan.
F0U063Abfig. 62
DOKUMENTHÅLLARFICKA
(berörda versioner/marknader)
På vissa versioner finns en dokumenthållarficka på
baksidan av ryggstödet
fig. 62.
029-068SW PUNTO Abarth 1ed 23-07-2012 9:11 Pagina 66
