Page 14 of 271
10
A continuación, se resumen las principales funciones que pueden activarse con las llaves (con o sin mando a distancia):
Tipo de llave
Llave mecánica
Llave con mando a distancia
Señalización visual
Parpadeo de los intermitentes
(sólo con llave
con mando a distancia)
Led de disuasión
Desbloqueo de las
cerraduras
Rotación de la llave
hacia la izquierda
(lado conductor)
Rotación de la llave
hacia la izquierda
(lado conductor)
Presión breve
del botón
Ë
2 parpadeos
ApagadoBloqueo cerraduras
desde el exterior
Rotación de la llave
hacia la derecha
(lado conductor)
Rotación de la llave
hacia la derecha
(lado conductor)
Presión breve
del botón
Á
1 parpadeo
Encendido fijo durante
3 segundos seguido de
parpadeo de disuasiónActivación del
Dead lock (*)
–
–
Doble presión
del botón
Á
3 parpadeos
Doble parpadeo
y sucesivamente parpadeo
de disuasiónDesbloqueo de la
cerradura del maletero
–
–
Presión breve
del botón
R
2 parpadeos
Parpadeo de disuasión
(*) Para versiones/países donde esté previsto.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 PUNTO Abarth E 1ed.qxd 17-07-2012 14:13 Pagina 10
Page 75 of 271
71
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

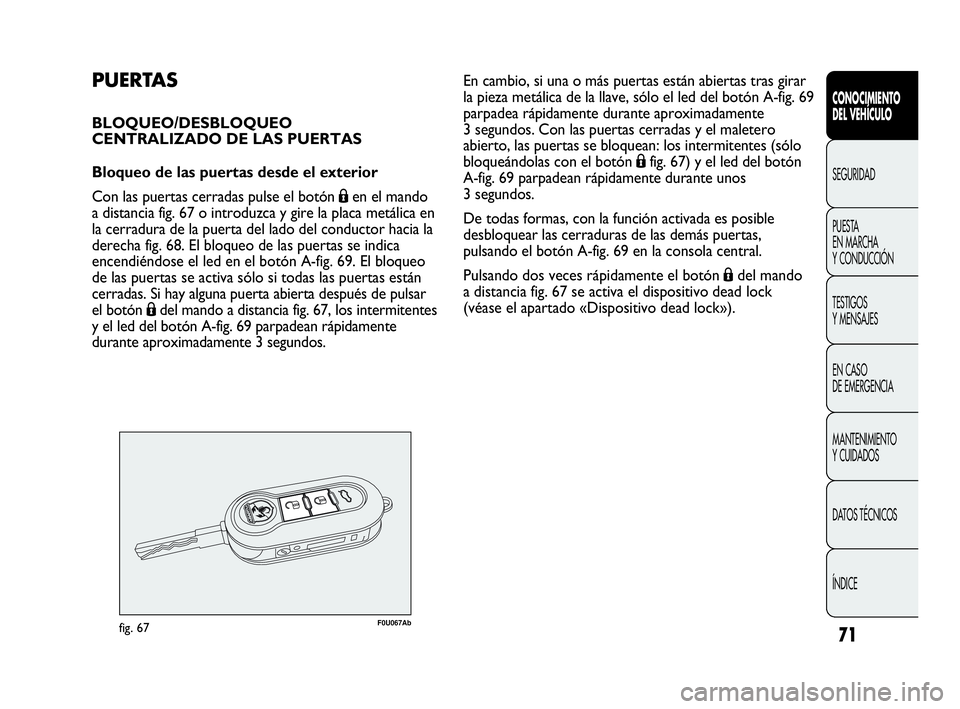

PUERTAS
BLOQUEO/DESBLOQUEO
CENTRALIZADO DE LAS PUERTAS
Bloqueo de las puertas desde el exterior
Con las puertas cerradas pulse el botón Áen el mando
a distancia fig. 67 o introduzca y gire la placa metálica en
la cerradura de la puerta del lado del conductor hacia la
derecha fig. 68. El bloqueo de las puertas se indica
encendiéndose el led en el botón A-fig. 69. El bloqueo
de las puertas se activa sólo si todas las puertas están
cerradas. Si hay alguna puerta abierta después de pulsar
el botón Ádel mando a distancia fig. 67, los intermitentes
y el led del botón A-fig. 69 parpadean rápidamente
durante aproximadamente 3 segundos.
F0U067Abfig. 67
En cambio, si una o más puertas están abiertas tras girar
la pieza metálica de la llave, sólo el led del botón A-fig. 69
parpadea rápidamente durante aproximadamente
3 segundos. Con las puertas cerradas y el maletero
abierto, las puertas se bloquean: los intermitentes (sólo
bloqueándolas con el botón Áfig. 67) y el led del botón
A-fig. 69 parpadean rápidamente durante unos
3 segundos.
De todas formas, con la función activada es posible
desbloquear las cerraduras de las demás puertas,
pulsando el botón A-fig. 69 en la consola central.
Pulsando dos veces rápidamente el botón Ádel mando
a distancia fig. 67 se activa el dispositivo dead lock
(véase el apartado «Dispositivo dead lock»).
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 71
Page 77 of 271
73
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

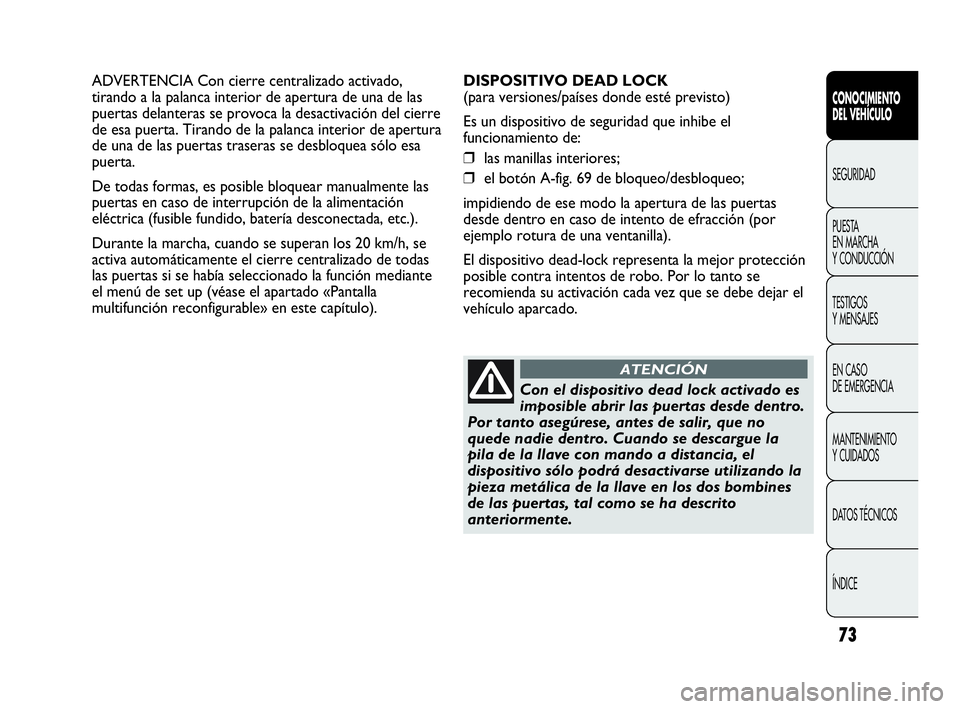

ADVERTENCIA Con cierre centralizado activado,
tirando a la palanca interior de apertura de una de las
puertas delanteras se provoca la desactivación del cierre
de esa puerta. Tirando de la palanca interior de apertura
de una de las puertas traseras se desbloquea sólo esa
puerta.
De todas formas, es posible bloquear manualmente las
puertas en caso de interrupción de la alimentación
eléctrica (fusible fundido, batería desconectada, etc.).
Durante la marcha, cuando se superan los 20 km/h, se
activa automáticamente el cierre centralizado de todas
las puertas si se había seleccionado la función mediante
el menú de set up (véase el apartado «Pantalla
multifunción reconfigurable» en este capítulo).
Con el dispositivo dead lock activado es
imposible abrir las puertas desde dentro.
Por tanto asegúrese, antes de salir, que no
quede nadie dentro. Cuando se descargue la
pila de la llave con mando a distancia, el
dispositivo sólo podrá desactivarse utilizando la
pieza metálica de la llave en los dos bombines
de las puertas, tal como se ha descrito
anteriormente.
ATENCIÓN
DISPOSITIVO DEAD LOCK
(para versiones/países donde esté previsto)
Es un dispositivo de seguridad que inhibe el
funcionamiento de:
❒las manillas interiores;
❒el botón A-fig. 69 de bloqueo/desbloqueo;
impidiendo de ese modo la apertura de las puertas
desde dentro en caso de intento de efracción (por
ejemplo rotura de una ventanilla).
El dispositivo dead-lock representa la mejor protección
posible contra intentos de robo. Por lo tanto se
recomienda su activación cada vez que se debe dejar el
vehículo aparcado.
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 73
Page 178 of 271
174
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
TABLA SINÓPTICA DE LOS FUSIBLES
Centralita del salpicadero fig. 157
SERVICIOS FUSIBLE AMPERIO
Luz de cruce derecha
Luz de cruce izquierda, corrector de orientación faros
Alimentación INT/A para bobinas de los relés en la centralita de fusibles del motor
y bobinas de los relés en la centralita del body computer
Luz de techo, luz del maletero, luz de la guantera
Alimentación + batería para toma de diagnosis EOBD, centralita climatizador
automático, sirenas de alarma, autorradio, centralita Blue&Me™
Alimentación INT para cuadro de instrumentos, interruptor en pedal de freno
(contacto N.O.), tercera luz de freno
Motores bloqueo/desbloqueo de puertas, motores activación dead lock, motor
desbloqueo del portón
Electrobomba lavaparabrisas/lavaluneta
Motor elevalunas puerta delantera lado conductor
Motor elevalunas puerta delantera lado pasajero
Alimentación INT para iluminar el cuadro de mandos, centralita de medición de la
presión neumáticos TPMS, movimiento espejos eléctricos externos, centralita
techo eléctrico, clavija infotelemática my-port, espejo interno electrocrómico
Cuadro de instrumentos
Alimentación INT para interruptor en el pedal de freno (contacto NC), interruptor
en el pedal de embrague, grupo calefacción interna, centralita Blue&Me™, sistema
preinstalación autorradio, centralita estabilizadora de voltaje, luz marcha atrás en
el parachoques, sensor en el servofreno, bobinas telerruptores en la centralita
fusibles motor
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 174
Page 247 of 271
243

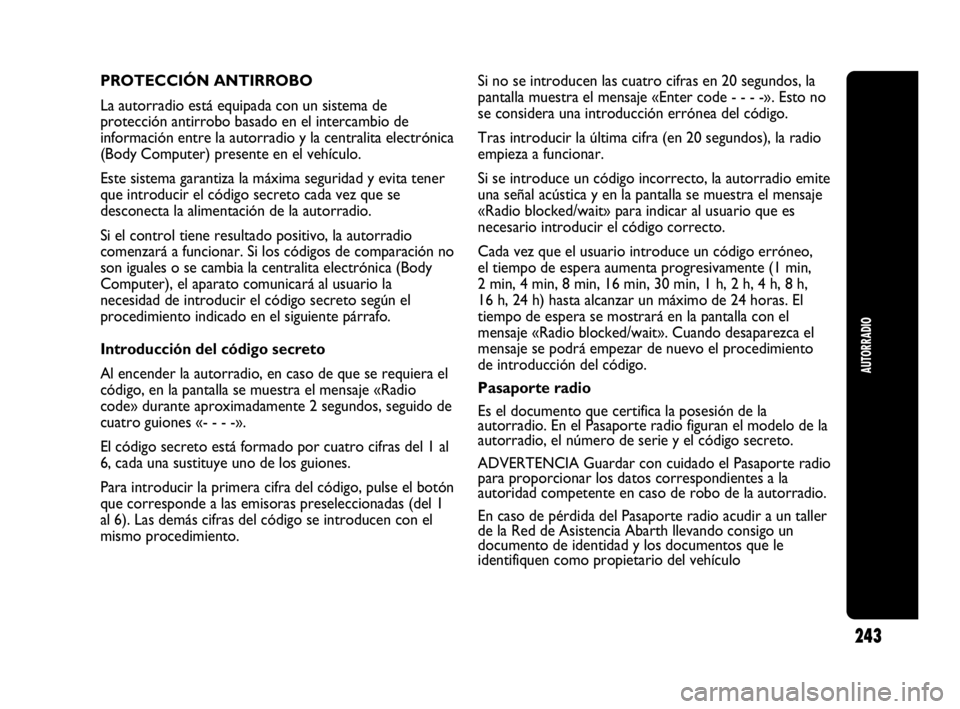

AUTORRADIO
PROTECCIÓN ANTIRROBO
La autorradio está equipada con un sistema de
protección antirrobo basado en el intercambio de
información entre la autorradio y la centralita electrónica
(Body Computer) presente en el vehículo.
Este sistema garantiza la máxima seguridad y evita tener
que introducir el código secreto cada vez que se
desconecta la alimentación de la autorradio.
Si el control tiene resultado positivo, la autorradio
comenzará a funcionar. Si los códigos de comparación no
son iguales o se cambia la centralita electrónica (Body
Computer), el aparato comunicará al usuario la
necesidad de introducir el código secreto según el
procedimiento indicado en el siguiente párrafo.
Introducción del código secreto
Al encender la autorradio, en caso de que se requiera el
código, en la pantalla se muestra el mensaje «Radio
code» durante aproximadamente 2 segundos, seguido de
cuatro guiones «- - - -».
El código secreto está formado por cuatro cifras del 1 al
6, cada una sustituye uno de los guiones.
Para introducir la primera cifra del código, pulse el botón
que corresponde a las emisoras preseleccionadas (del 1
al 6). Las demás cifras del código se introducen con el
mismo procedimiento.Si no se introducen las cuatro cifras en 20 segundos, la
pantalla muestra el mensaje «Enter code - - - -». Esto no
se considera una introducción errónea del código.
Tras introducir la última cifra (en 20 segundos), la radio
empieza a funcionar.
Si se introduce un código incorrecto, la autorradio emite
una señal acústica y en la pantalla se muestra el mensaje
«Radio blocked/wait» para indicar al usuario que es
necesario introducir el código correcto.
Cada vez que el usuario introduce un código erróneo,
el tiempo de espera aumenta progresivamente (1 min,
2 min, 4 min, 8 min, 16 min, 30 min, 1 h, 2 h, 4 h, 8 h,
16 h, 24 h) hasta alcanzar un máximo de 24 horas. El
tiempo de espera se mostrará en la pantalla con el
mensaje «Radio blocked/wait». Cuando desaparezca el
mensaje se podrá empezar de nuevo el procedimiento
de introducción del código.
Pasaporte radio
Es el documento que certifica la posesión de la
autorradio. En el Pasaporte radio figuran el modelo de la
autorradio, el número de serie y el código secreto.
ADVERTENCIA Guardar con cuidado el Pasaporte radio
para proporcionar los datos correspondientes a la
autoridad competente en caso de robo de la autorradio.
En caso de pérdida del Pasaporte radio acudir a un taller
de la Red de Asistencia Abarth llevando consigo un
documento de identidad y los documentos que le
identifiquen como propietario del vehículo
221-256 PUNTO Abarth E 1ed.qxd 17-07-2012 14:23 Pagina 243
Page 263 of 271
259
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
Í
ÍNDICE
Depósito de combustible
(capacidad) ................................... 216
Desactivación airbag .................... 126
Desempañamiento-antivaho
– luneta térmica y espejos
retrovisores externos ..... 43-46
– parabrisas y ventanillas
laterales delanteras .......... 42-45
Desguace del vehículo
(disposiciones) ............................ 255
Diámetro de giro .......................... 209
Difusores de aire climatización ... 38
Dimensiones del vehículo ........... 214
Dirección
– datos técnicos ......................... 209
– palanca de regulación
del volante ................................ 34
Dispositivo de arranque .............. 11
– bloqueo de la dirección ......... 12
Dispositivo Dead Lock ................ 73
Dispositivos eléctricos/
electrónicos (advertencias
sobre la instalación) ................... 106
DSS (Driving Sport Switch)
(sistema de control dinámico
del vehículo) ................................ 96Elevación del vehículo ................ 178
Elevalunas ....................................... 74
Embrague
– características técnicas .......... 208
Emisiones de CO
2........................ 220
En caso de emergencia......... 151
En caso de parada ......................... 133
En caso de parada del vehículo ... 133
Encendedor .................................... 64
EOBD (sistema) ............................ 92
Equipamientos interiores ............ 61
Escobillas del limpiaparabrisas/
limpialuneta
– sustitución ................................ 198
ESP (sistema) ................................. 88
Espejos retrovisores .................... 35
– exteriores ................................. 36
– interior ...................................... 35
– interior electrocrómico ........ 35
Faros ............................................... 84
– corrector de orientación
faros ........................................... 84
– orientación de los faros
antiniebla delanteros .............. 84 – nivel del líquido del sistema
de refrigeración del motor ... 189
Conmutador de arranque
y bloqueo de la dirección ... 11-12
Conocimiento del vehículo... 3
Consumo de combustible ........... 219
Controles periódicos ................... 186
Corrector de orientación
faros .............................................. 84
Cruise Control (regulador
de velocidad constante) ............ 54
Cuadro de instrumentos ............. 13
Cuentarrevoluciones ................... 14
Datos para la identificación
del vehículo ................................. 205
– códigos de los motores ......... 207
– marcado del bastidor ............. 206
– marcado del motor ................ 206
– placa de identificación de la
pintura de la carrocería ......... 206
– placa resumen de los datos
de identificación ...................... 205
– versiones de carrocería ......... 207
Datos técnicos........................... 205
Dead lock (dispositivo) ............... 73
257-266 PUNTO Abarth E 1ed.qxd 17-07-2012 14:26 Pagina 259

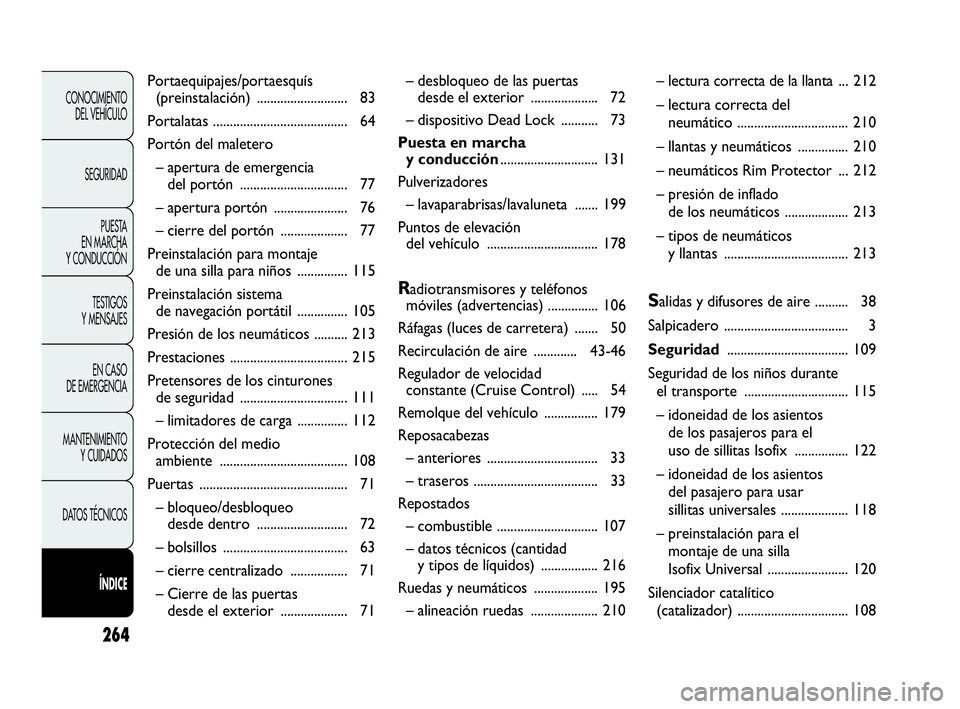

Page 268 of 271
264
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Portaequipajes/portaesquís
(preinstalación) ........................... 83
Portalatas ........................................ 64
Portón del maletero
– apertura de emergencia
del portón ................................ 77
– apertura portón ...................... 76
– cierre del portón .................... 77
Preinstalación para montaje
de una silla para niños ............... 115
Preinstalación sistema
de navegación portátil ............... 105
Presión de los neumáticos .......... 213
Prestaciones ................................... 215
Pretensores de los cinturones
de seguridad ................................ 111
– limitadores de carga ............... 112
Protección del medio
ambiente ...................................... 108
Puertas ............................................ 71
– bloqueo/desbloqueo
desde dentro ........................... 72
– bolsillos ..................................... 63
– cierre centralizado ................. 71
– Cierre de las puertas
desde el exterior .................... 71– desbloqueo de las puertas
desde el exterior .................... 72
– dispositivo Dead Lock ........... 73
Puesta en marcha
y conducción............................. 131
Pulverizadores
– lavaparabrisas/lavaluneta ....... 199
Puntos de elevación
del vehículo ................................. 178
Radiotransmisores y teléfonos
móviles (advertencias) ............... 106
Ráfagas (luces de carretera) ....... 50
Recirculación de aire ............. 43-46
Regulador de velocidad
constante (Cruise Control) ..... 54
Remolque del vehículo ................ 179
Reposacabezas
– anteriores ................................. 33
– traseros ..................................... 33
Repostados
– combustible .............................. 107
– datos técnicos (cantidad
y tipos de líquidos) ................. 216
Ruedas y neumáticos ................... 195
– alineación ruedas .................... 210– lectura correcta de la llanta ... 212
– lectura correcta del
neumático ................................. 210
– llantas y neumáticos ............... 210
– neumáticos Rim Protector ... 212
– presión de inflado
de los neumáticos ................... 213
– tipos de neumáticos
y llantas ..................................... 213Salidas y difusores de aire .......... 38
Salpicadero ..................................... 3
Seguridad.................................... 109
Seguridad de los niños durante
el transporte ............................... 115
– idoneidad de los asientos
de los pasajeros para el
uso de sillitas Isofix ................ 122
– idoneidad de los asientos
del pasajero para usar
sillitas universales .................... 118
– preinstalación para el
montaje de una silla
Isofix Universal ........................ 120
Silenciador catalítico
(catalizador) ................................. 108
257-266 PUNTO Abarth E 1ed.qxd 17-07-2012 14:26 Pagina 264
