Abarth Punto 2021 Notice d'entretien (in French)

167
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

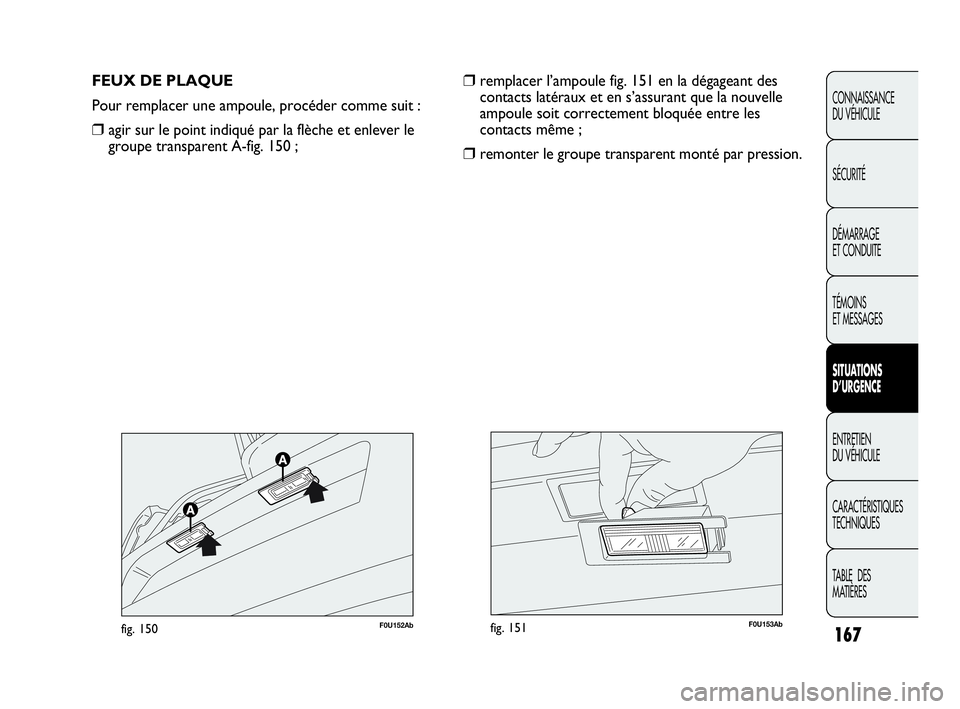

FEUX DE PLAQUE
Pour remplacer une ampoule, procéder comme suit :
❒ agir sur le point indiqué par la flèche et enlever le
groupe transparent A-fig. 150 ;
❒ remplacer l’ampoule fig. 151 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle
ampoule soit correctement bloquée entre les
contacts même ;
❒ remonter le groupe transparent monté par pression.
F0U152Abfig. 150F0U153Abfig. 151
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 167

168
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U154Abfig. 152

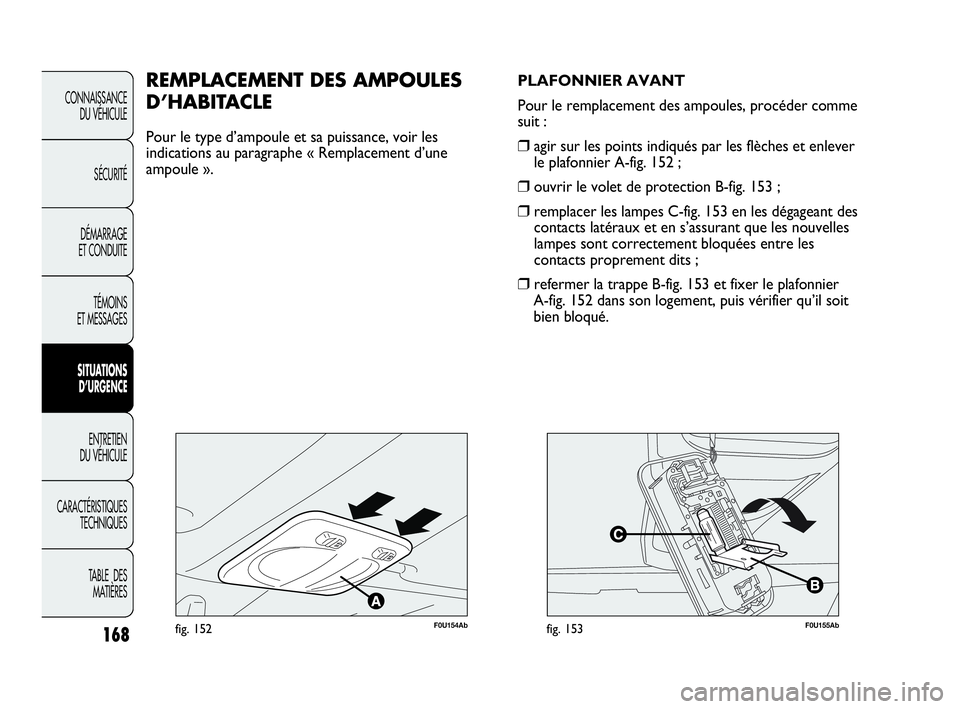

REMPLACEMENT DES AMPOULES
D’HABITACLE
Pour le type d’ampoule et sa puissance, voir les
indications au paragraphe « Remplacement d’une
ampoule ».PLAFONNIER AVANT
Pour le remplacement des ampoules, procéder comme
suit :❒agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 152 ;
❒ouvrir le volet de protection B-fig. 153 ;
❒remplacer les lampes C-fig. 153 en les dégageant des
contacts latéraux et en s’assurant que les nouvelles
lampes sont correctement bloquées entre les
contacts proprement dits ;
❒refermer la trappe B-fig. 153 et fixer le plafonnier
A-fig. 152 dans son logement, puis vérifier qu’il soit
bien bloqué.
F0U155Abfig. 153
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 168

169
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U156Abfig. 154
PLAFONNIER COFFRE À BAGAGES fig. 154
Pour remplacer l’ampoule, suivre la procédure suivante :
❒ouvrir le hayon de coffre à bagages ;
❒extraire le plafonnier A en faisant levier à l’endroit
indiqué par la flèche.
❒ouvrir la protection B et remplacer l’ampoule insérée
par pression ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A en l’engageant dans sa
position correcte d’abord d’un côté et ensuite en
poussant sur l’autre côté jusqu’à perception du déclic
de blocage.
F0U159Abfig. 155
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et
interviennent en cas d’avarie ou d’intervention impropre
sur l’équipement.
Quand un dispositif ne fonctionne pas, il faut donc
vérifier le fonctionnement du fusible de protection
correspondant : l’élément conducteur A-fig. 155 ne doit
pas être interrompu. Dans le cas contraire, il faut
remplacer le fusible grillé par un autre du même
ampérage (même couleur).
B fusible intact ;
C fusible avec élément conducteur interrompu.
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 169

170
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Ne jamais remplacer un fusible défaillant
par des fils métalliques ou un autre
matériau de récupération.
Si le fusible grille à nouveau, s’adresser
au Réseau Après-vente Abarth.
ATTENTION
Ne remplacer en aucun cas un fusible
par un autre ayant un ampérage
supérieur : RISQUE D’INCENDIE.
ATTENTION
Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) s’adresser au Réseau d’Après-vente
Abarth.
ATTENTION
Avant de remplacer un fusible, s’assurer
d’avoir extrait la clé du contact et
d’avoir coupé et/ou débranché tous les
consommateurs.
ATTENTION
Si un fusible général de protection des
systèmes de sécurité (système airbag,
système de freinage), des systèmes
motopropulseur (système moteur, système boîte
de vitesses) ou du système de conduite se
déclenche : s’adresser au Réseau Après-vente
Abarth.
ATTENTION
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 170

171
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U160Abfig. 156
F0U161Abfig. 157

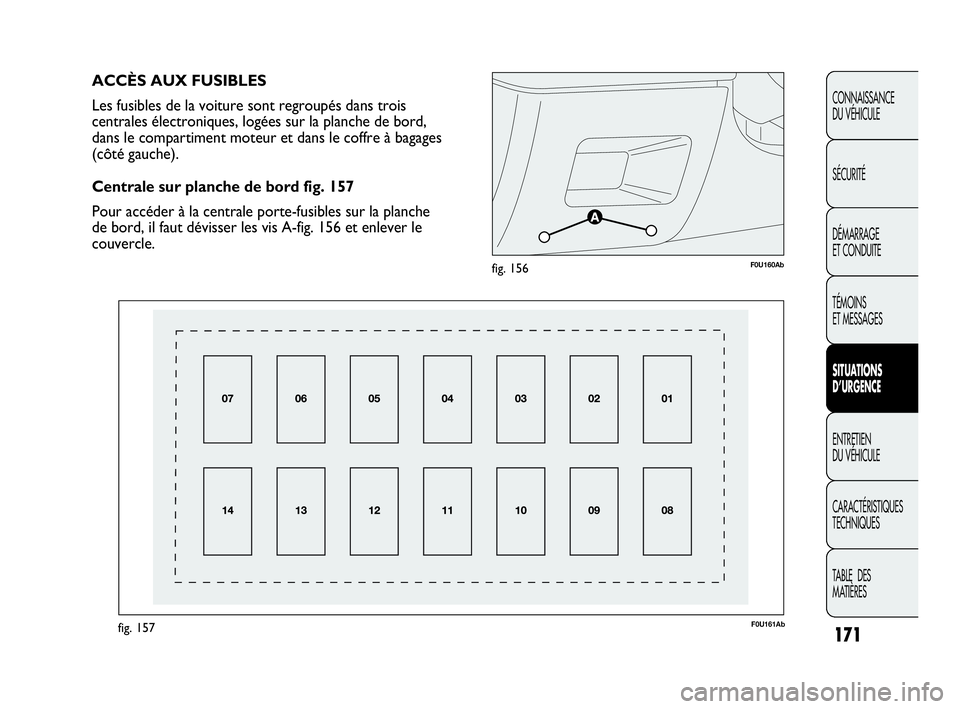

ACCÈS AUX FUSIBLES
Les fusibles de la voiture sont regroupés dans trois
centrales électroniques, logées sur la planche de bord,
dans le compartiment moteur et dans le coffre à bagages
(côté gauche).
Centrale sur planche de bord fig. 157
Pour accéder à la centrale porte-fusibles sur la planche
de bord, il faut dévisser les vis A-fig. 156 et enlever le
couvercle.
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 171

172
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U162Abfig. 158
F0U163Abfig. 159
Centrale de compartiment moteur fig. 159
Pour accéder à la centrale porte-fusibles, située à côté
de la batterie, il faut enlever le couvercle de protection
correspondant, fig. 158, en agissant aux endroits
indiqués par la flèche.
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 172

173
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U164Abfig. 160
F0U165Abfig. 161

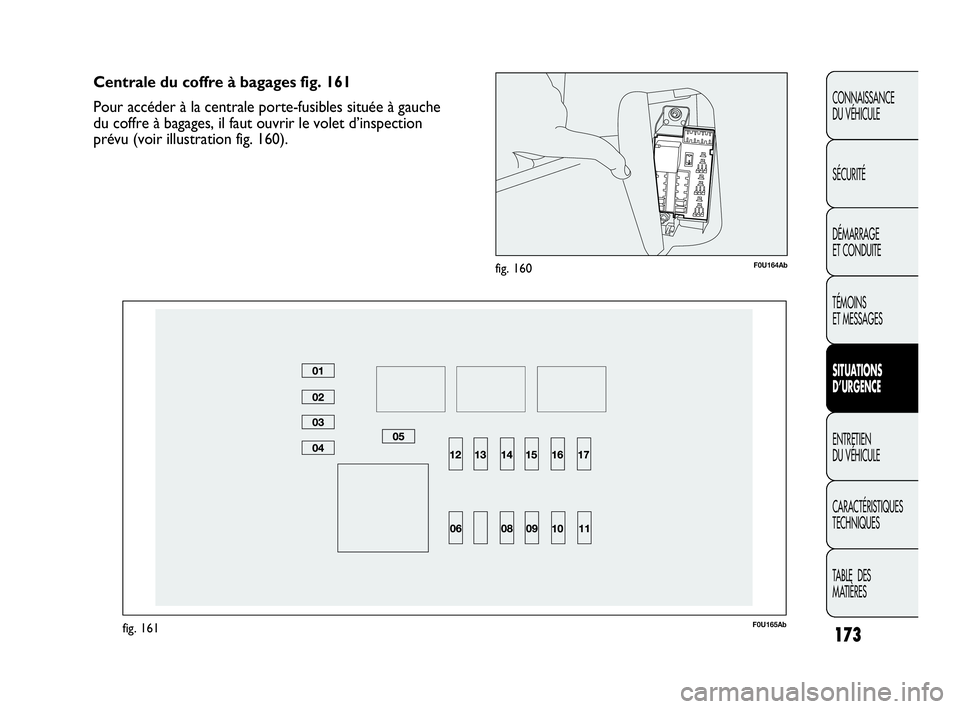

Centrale du coffre à bagages fig. 161
Pour accéder à la centrale porte-fusibles située à gauche
du coffre à bagages, il faut ouvrir le volet d’inspection
prévu (voir illustration fig. 160).
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 173

174
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
TABLEAU RÉCAPITULATIF DES FUSIBLES
Centrale sur la planche de bord fig. 157
CONSOMMATEURS FUSIBLE AMPÈRE
Feu de croisement droit
Feu de croisement gauche, correcteur d’assiette des phares
Alimentation INT/A pour bobines relais sur centrale des fusibles du moteur
et bobines relais sur centrale d’ordinateur de bord
Feu du plafonnier, feu du coffre à bagages, éclairage de la boîte à gants
Alimentation + batterie pour prise de diagnostic EOBD, centrale
du climatiseur automatique, sirènes d’alarme, autoradio, centrale Blue&Me™
Alimentation INT pour le combiné de bord, interrupteur sur pédale de frein
(contact N.O.) feu du troisième stop
Moteurs électriques verrouillage/déverrouillage des portes, moteurs électriques
activation dead lock, moteur électrique de déverrouillage du hayon
Pompe électrique lave-glace de pare-brise/de lunette AR
Moteur lève-glace sur porte avant côté conducteur
Moteur lève-glace sur porte avant côté passager
Alimentation INT pour éclairage platines des commandes, centrale de mesure
de pression des pneus TPMS, orientation des rétroviseurs électriques extérieurs,
centrale du toit électrique, prise info télématique my-port, rétroviseur intérieur
électrochromique
Combiné de bord
Alimentation INT pour l’interrupteur sur la pédale de frein (contact NC),
interrupteur sur la pédale d’embrayage, groupe de chauffage intérieur, centrale
Blue&Me™, système de pré-équipement autoradio, centrale voltage stabilizer,
feu de recul sur pare-chocs, capteur sur servofrein, bobines de relais sur
centrale de fusibles moteur
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 174

175
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5

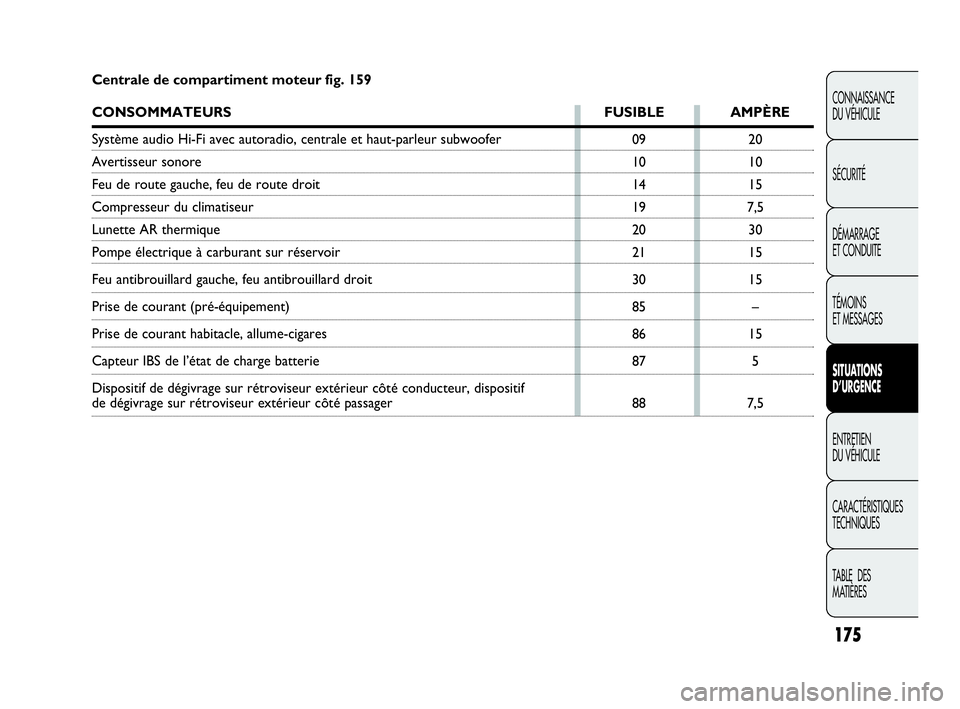

7,5 Centrale de compartiment moteur fig. 159
CONSOMMATEURS FUSIBLE AMPÈRE
Système audio Hi-Fi avec autoradio, centrale et haut-parleur subwoofer
Avertisseur sonore
Feu de route gauche, feu de route droit
Compresseur du climatiseur
Lunette AR thermique
Pompe électrique à carburant sur réservoir
Feu antibrouillard gauche, feu antibrouillard droit
Prise de courant (pré-équipement)
Prise de courant habitacle, allume-cigares
Capteur IBS de l’état de charge batterie
Dispositif de dégivrage sur rétroviseur extérieur côté conducteur, dispositif
de dégivrage sur rétroviseur extérieur côté passager
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 175

176
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Centrale du coffre à bagages fig. 161
CONSOMMATEURS FUSIBLE AMPÈRE
Système ouverture électrique du toit ouvrant
Centrale de gestion du système d’alarme
Disponible
Disponible
Disponible
Disponible
Disponible
Disponible
Disponible
Prise de courant dans le coffre à bagages
Centrale de surveillance pression des pneus TPMS
Disponible
Disponible
Disponible
