ESP Abarth Punto 2021 Notice d'entretien (in French)

AUTORADIO
244
RADIO (Tuner)
INTRODUCTION
Lorsqu’on allume l’autoradio, il est réglé sur la dernière
fonction sélectionnée avant la dernière utilisation
(Radio, CD, CD MP3, Media Player uniquement avec
Blue&Me™) ou AUX (uniquement avec Blue&Me™).
Pour sélectionner la fonction Radio pendant que l’on
écoute une autre source sonore, appuyer brièvement
sur les touches FM ou AM, en fonction de la bande
souhaitée.
Une fois le mode Radio activé, l’écran affiche le nom
(des seules stations RDS) et la fréquence de la station
radio sélectionnée, la bande de fréquence sélectionnée
(par ex., FM1) et le numéro de la touche de
présélection (par ex., P1).SÉLECTION DE LA BANDE DE FRÉQUENCE
Mode Radio activé, appuyer plusieurs fois brièvement
sur la touche FM ou AM pour sélectionner la bande de
réception souhaitée.
À chaque pression de la touche, on sélectionne
cycliquement les bandes :
❒En appuyant sur la touche FM : « FM1 », « FM2 » ou
« FMA » ;
❒En appuyant sur la touche AM : « MW1 », « MW2 ».
Chaque bande s’affiche à l’écran, selon son inscription
correspondante. La dernière station écoutée sur la
bande correspondante sera sélectionnée.
La bande FM est divisée en sections : FM1, FM2 ou
« FMA » ; la bande de réception FMA est réservée aux
émetteurs mémorisés automatiquement grâce à la
fonction Autostore.
221-256 PUNTO Abarth F 1ed 17-07-2012 11:31 Pagina 244

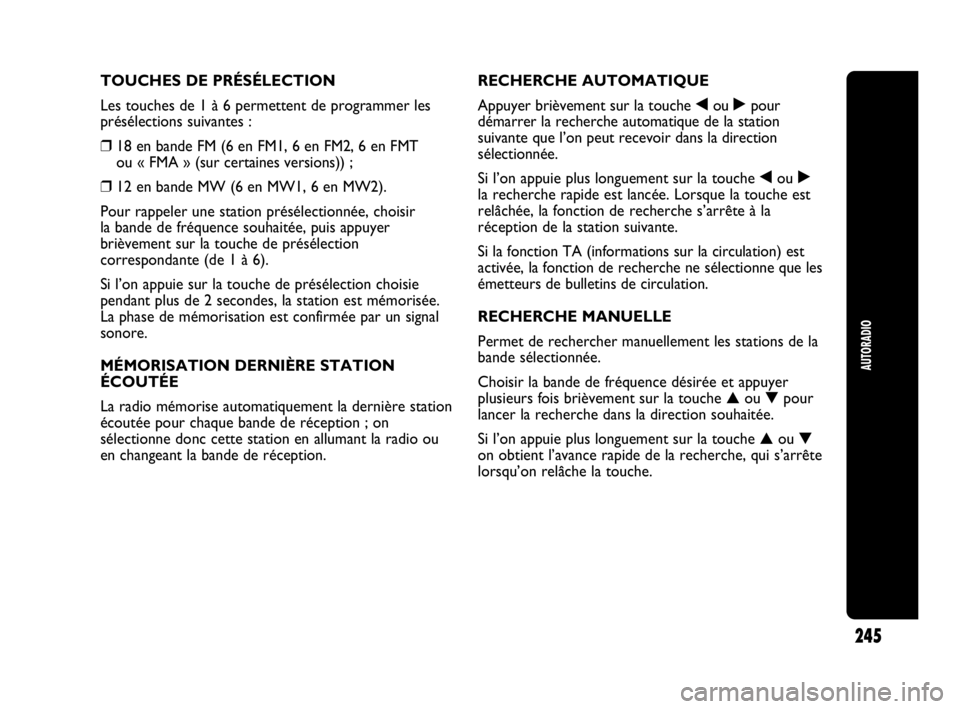

AUTORADIO
245
TOUCHES DE PRÉSÉLECTION
Les touches de 1 à 6 permettent de programmer les
présélections suivantes :
❒18 en bande FM (6 en FM1, 6 en FM2, 6 en FMT
ou « FMA » (sur certaines versions)) ;
❒12 en bande MW (6 en MW1, 6 en MW2).
Pour rappeler une station présélectionnée, choisir
la bande de fréquence souhaitée, puis appuyer
brièvement sur la touche de présélection
correspondante (de 1 à 6).
Si l’on appuie sur la touche de présélection choisie
pendant plus de 2 secondes, la station est mémorisée.
La phase de mémorisation est confirmée par un signal
sonore.
MÉMORISATION DERNIÈRE STATION
ÉCOUTÉE
La radio mémorise automatiquement la dernière station
écoutée pour chaque bande de réception ; on
sélectionne donc cette station en allumant la radio ou
en changeant la bande de réception.RECHERCHE AUTOMATIQUE
Appuyer brièvement sur la touche ¯ou ˙pour
démarrer la recherche automatique de la station
suivante que l’on peut recevoir dans la direction
sélectionnée.
Si l’on appuie plus longuement sur la touche ¯ou ˙
la recherche rapide est lancée. Lorsque la touche est
relâchée, la fonction de recherche s’arrête à la
ré
ception de la station suivante.
Si la fonction TA (informations sur la circulation) est
activée, la fonction de recherche ne sélectionne que les
émetteurs de bulletins de circulation.
RECHERCHE MANUELLE
Permet de rechercher manuellement les stations de la
bande sélectionnée.
Choisir la bande de fréquence désirée et appuyer
plusieurs fois brièvement sur la touche ▲ou ▼pour
lancer la recherche dans la direction souhaitée.
Si l’on appuie plus longuement sur la touche ▲ou ▼
on obtient l’avance rapide de la recherche, qui s’arrête
lorsqu’on relâche la touche.
221-256 PUNTO Abarth F 1ed 17-07-2012 11:31 Pagina 245

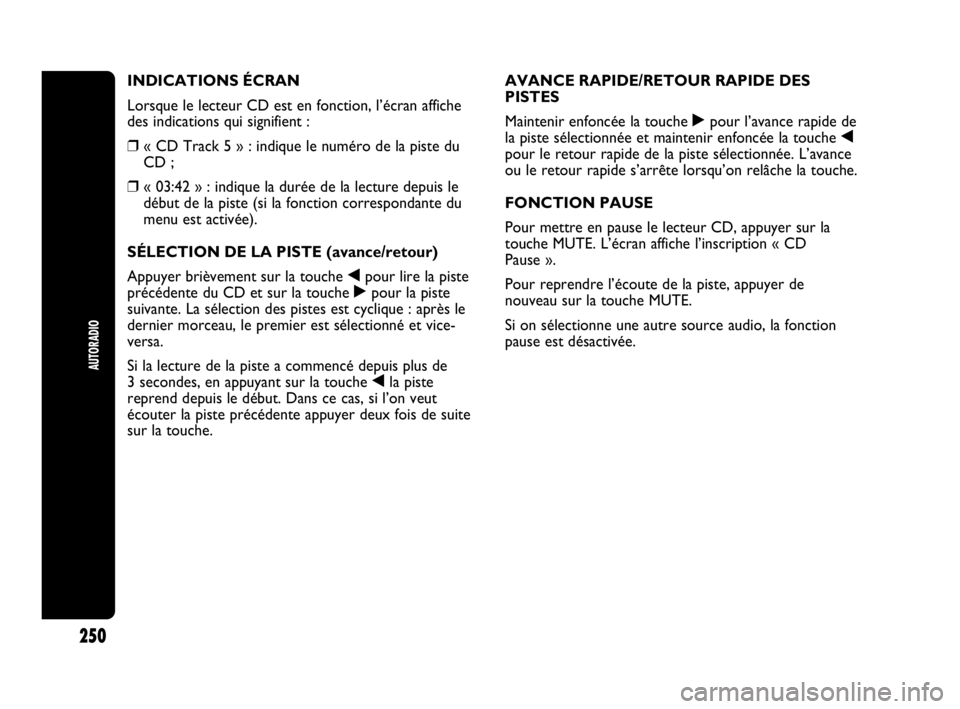

AUTORADIO
250
INDICATIONS ÉCRAN
Lorsque le lecteur CD est en fonction, l’écran affiche
des indications qui signifient :
❒« CD Track 5 » : indique le numéro de la piste du
CD ;
❒« 03:42 » : indique la durée de la lecture depuis le
début de la piste (si la fonction correspondante du
menu est activée).
SÉLECTION DE LA PISTE (avance/retour)
Appuyer brièvement sur la touche ¯pour lire la piste
précédente du CD et sur la touche ˙pour la piste
suivante. La sélection des pistes est cyclique : après le
dernier morceau, le premier est sélectionné et vice-
versa.
Si la lecture de la piste a commencé depuis plus de
3 secondes, en appuyant sur la touche ¯la piste
reprend depuis le début. Dans ce cas, si l’on veut
écouter la piste précédente appuyer deux fois de suite
sur la touche.AVANCE RAPIDE/RETOUR RAPIDE DES
PISTES
Maintenir enfoncée la touche ˙pour l’avance rapide de
la piste sélectionnée et maintenir enfoncée la touche ¯
pour le retour rapide de la piste sélectionnée. L’avance
ou le retour rapide s’arrête lorsqu’on relâche la touche.
FONCTION PAUSE
Pour mettre en pause le lecteur CD, appuyer sur la
touche MUTE. L’écran affiche l’inscription « CD
Pause ».
Pour reprendre l’écoute de la piste, appuyer de
nouveau sur la touche MUTE.
Si on sélectionne une autre source audio, la fonction
pause est désactivée.
221-256 PUNTO Abarth F 1ed 17-07-2012 11:31 Pagina 250

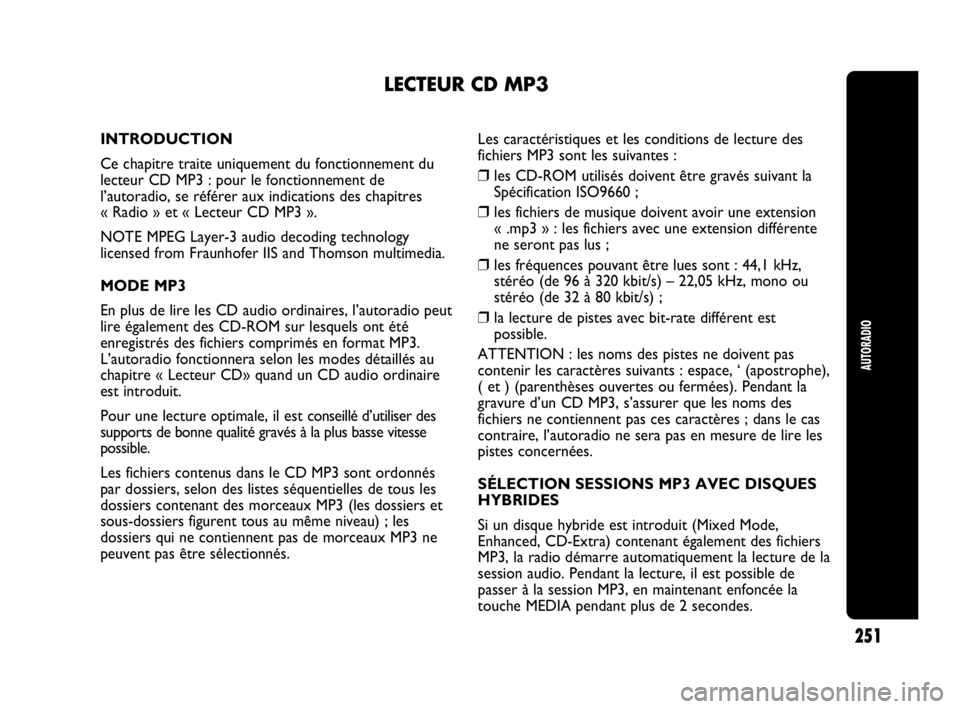

AUTORADIO
251
LECTEUR CD MP3
INTRODUCTION
Ce chapitre traite uniquement du fonctionnement du
lecteur CD MP3 : pour le fonctionnement de
l’autoradio, se référer aux indications des chapitres
« Radio » et « Lecteur CD MP3 ».
NOTE MPEG Layer-3 audio decoding technology
licensed from Fraunhofer IIS and Thomson multimedia.
MODE MP3
En plus de lire les CD audio ordinaires, l’autoradio peut
lire également des CD-ROM sur lesquels ont été
enregistrés des fichiers comprimés en format MP3.
L’autoradio fonctionnera selon les modes détaillés au
chapitre « Lecteur CD» quand un CD audio ordinaire
est introduit.
Pour une lecture optimale, il est conseillé d’utiliser des
supports de bonne qualité gravés à la plus basse vitesse
possible.
Les fichiers contenus dans le CD MP3 sont ordonnés
par dossiers, selon des listes séquentielles de tous les
dossiers contenant des morceaux MP3 (les dossiers et
sous-dossiers figurent tous au même niveau) ; les
dossiers qui ne contiennent pas de morceaux MP3 ne
peuvent pas être sélectionnés.Les caractéristiques et les conditions de lecture des
fichiers MP3 sont les suivantes :
❒les CD-ROM utilisés doivent être gravés suivant la
Spécification ISO9660 ;
❒les fichiers de musique doivent avoir une extension
« .mp3 » : les fichiers avec une extension différente
ne seront pas lus ;
❒les fréquences pouvant être lues sont : 44,1 kHz,
stéréo (de 96 à 320 kbit/s) – 22,05 kHz, mono ou
stéréo (de 32 à 80 kbit/s) ;
❒la lecture de pistes avec bit-rate différent est
possible.
ATTENTION : les noms des pistes ne doivent pas
contenir les caractères suivants : espace, ‘ (apostrophe),
( et ) (parenthèses ouvertes ou fermé
es). Pendant la
gravure d’un CD MP3, s’assurer que les noms des
fichiers ne contiennent pas ces caractères ; dans le cas
contraire, l’autoradio ne sera pas en mesure de lire les
pistes concernées.
SÉLECTION SESSIONS MP3 AVEC DISQUES
HYBRIDES
Si un disque hybride est introduit (Mixed Mode,
Enhanced, CD-Extra) contenant également des fichiers
MP3, la radio démarre automatiquement la lecture de la
session audio. Pendant la lecture, il est possible de
passer à la session MP3, en maintenant enfoncée la
touche MEDIA pendant plus de 2 secondes.
221-256 PUNTO Abarth F 1ed 17-07-2012 11:31 Pagina 251

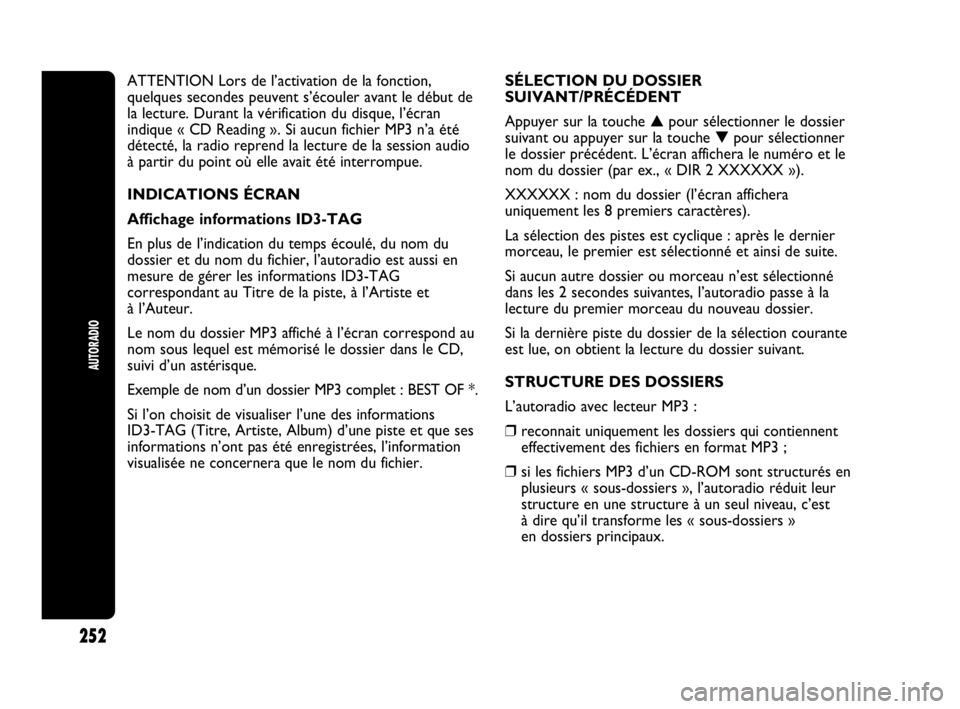

252
AUTORADIO
ATTENTION Lors de l’activation de la fonction,
quelques secondes peuvent s’écouler avant le début de
la lecture. Durant la vérification du disque, l’écran
indique « CD Reading ». Si aucun fichier MP3 n’a été
détecté, la radio reprend la lecture de la session audio
à partir du point où elle avait été interrompue.
INDICATIONS ÉCRAN
Affichage informations ID3-TAG
En plus de l’indication du temps écoulé, du nom du
dossier et du nom du fichier, l’autoradio est aussi en
mesure de gérer les informations ID3-TAG
correspondant au Titre de la piste, à l’Artiste et
à l’Auteur.
Le nom du dossier MP3 affiché à l’écran correspond au
nom sous lequel est mémorisé le dossier dans le CD,
suivi d’un astérisque.
Exemple de nom d’un dossier MP3 complet : BEST OF *.
Si l’on choisit de visualiser l’une des informations
ID3-TAG (Titre, Artiste, Album) d’une piste et que ses
informations n’ont pas été enregistrées, l’information
visualisée ne concernera que le nom du fichier.SÉLECTION DU DOSSIER
SUIVANT/PRÉCÉDENT
Appuyer sur la touche ▲pour sélectionner le dossier
suivant ou appuyer sur la touche ▼pour sélectionner
le dossier précédent. L’écran affichera le numéro et le
nom du dossier (par ex., « DIR 2 XXXXXX »).
XXXXXX : nom du dossier (l’écran affichera
uniquement les 8 premiers caractères).
La sélection des pistes est cyclique : après le dernier
morceau, le premier est sé
lectionné et ainsi de suite.
Si aucun autre dossier ou morceau n’est sélectionné
dans les 2 secondes suivantes, l’autoradio passe à la
lecture du premier morceau du nouveau dossier.
Si la dernière piste du dossier de la sélection courante
est lue, on obtient la lecture du dossier suivant.
STRUCTURE DES DOSSIERS
L’autoradio avec lecteur MP3 :
❒reconnait uniquement les dossiers qui contiennent
effectivement des fichiers en format MP3 ;
❒si les fichiers MP3 d’un CD-ROM sont structurés en
plusieurs « sous-dossiers », l’autoradio réduit leur
structure en une structure à un seul niveau, c’est
à dire qu’il transforme les « sous-dossiers »
en dossiers principaux.
221-256 PUNTO Abarth F 1ed 17-07-2012 11:31 Pagina 252

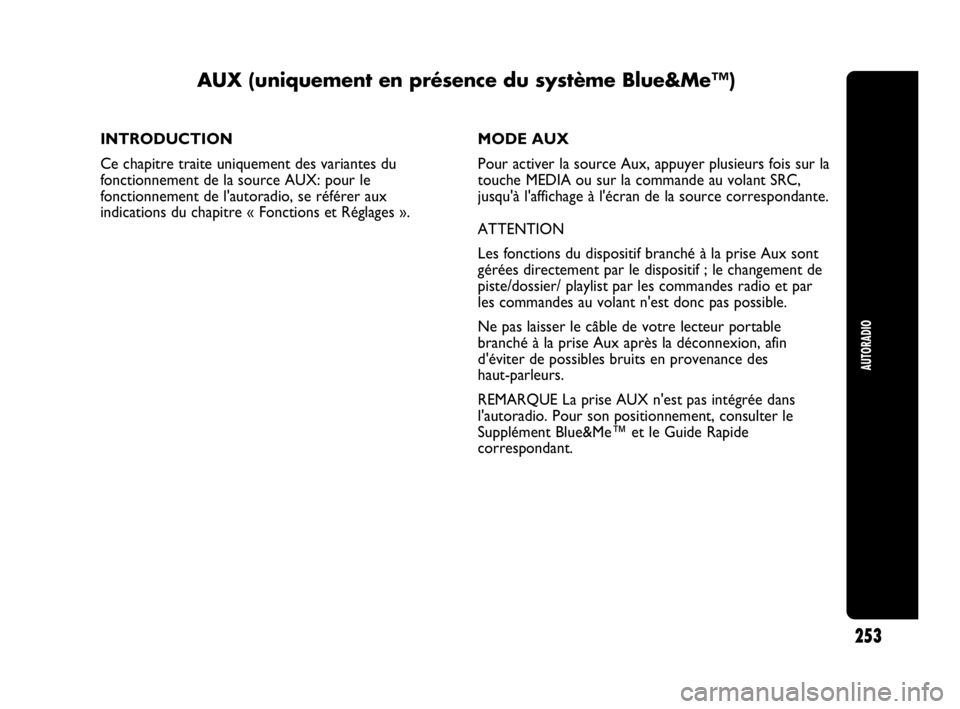

253
AUTORADIO
INTRODUCTION
Ce chapitre traite uniquement des variantes du
fonctionnement de la source AUX: pour le
fonctionnement de l'autoradio, se référer aux
indications du chapitre « Fonctions et Réglages ».MODE AUX
Pour activer la source Aux, appuyer plusieurs fois sur la
touche MEDIA ou sur la commande au volant SRC,
jusqu'à l'affichage à l'écran de la source correspondante.
ATTENTION
Les fonctions du dispositif branché à la prise Aux sont
gérées directement par le dispositif ; le changement de
piste/dossier/ playlist par les commandes radio et par
les commandes au volant n'est donc pas possible.
Ne pas laisser le câble de votre lecteur portable
branché à la prise Aux après la déconnexion, afin
d'éviter de possibles bruits en provenance des
haut-parleurs.
REMARQUE La prise AUX n'est pas intégrée dans
l'autoradio. Pour son positionnement, consulter le
Supplément Blue&Me™ et le Guide Rapide
correspondant.
AUX (uniquement en présence du système Blue&Me™)
221-256 PUNTO Abarth F 1ed 17-07-2012 11:31 Pagina 253

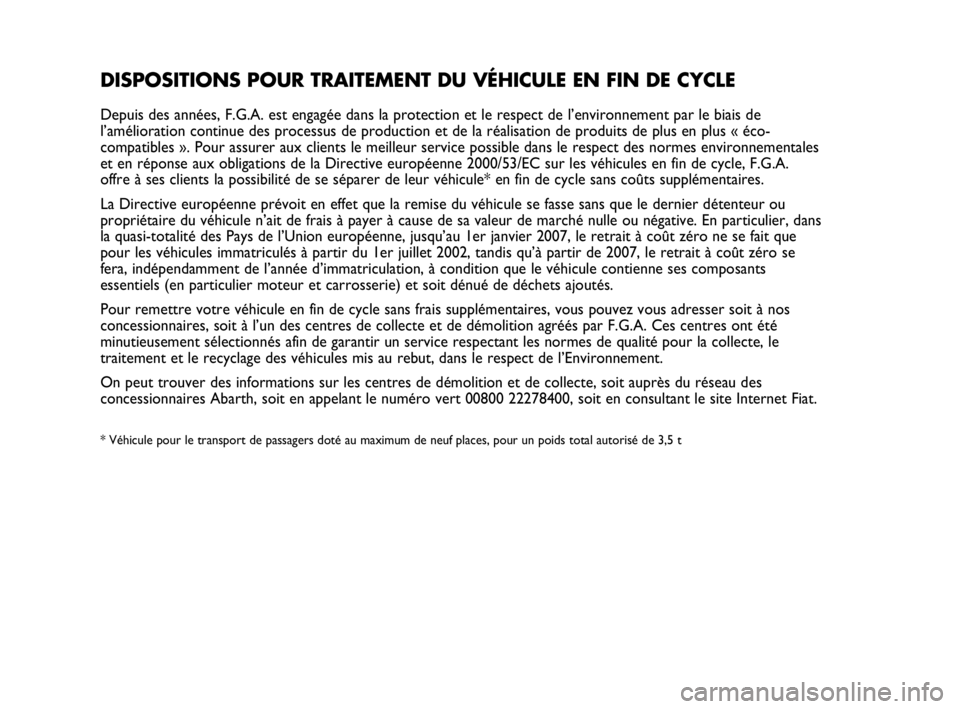

DISPOSITIONS POUR TRAITEMENT DU VÉHICULE EN FIN DE CYCLE
Depuis des années, F.G.A. est engagée dans la protection et le respect de l’environnement par le biais de
l’amélioration continue des processus de production et de la réalisation de produits de plus en plus « éco-
compatibles ». Pour assurer aux clients le meilleur service possible dans le respect des normes environnementales
et en réponse aux obligations de la Directive européenne 2000/53/EC sur les véhicules en fin de cycle, F.G.A.
offre à ses clients la possibilité de se séparer de leur véhicule* en fin de cycle sans coûts supplémentaires.
La Directive européenne prévoit en effet que la remise du véhicule se fasse sans que le dernier détenteur ou
propriétaire du véhicule n’ait de frais à payer à cause de sa valeur de marché nulle ou négative. En particulier, dans
la quasi-totalité des Pays de l’Union européenne, jusqu’au 1er janvier 2007, le retrait à coût zéro ne se fait que
pour les véhicules immatriculés à partir du 1er juillet 2002, tandis qu’à partir de 2007, le retrait à coût zéro se
fera, indépendamment de l’année d’immatriculation, à condition que le véhicule contienne ses composants
essentiels (en particulier moteur et carrosserie) et soit dénué de déchets ajoutés.
Pour remettre votre véhicule en fin de cycle sans frais supplémentaires, vous pouvez vous adresser soit à nos
concessionnaires, soit à
l’un des centres de collecte et de démolition agréés par F.G.A. Ces centres ont été
minutieusement sélectionnés afin de garantir un service respectant les normes de qualité pour la collecte, le
traitement et le recyclage des véhicules mis au rebut, dans le respect de l’Environnement.
On peut trouver des informations sur les centres de démolition et de collecte, soit auprès du réseau des
concessionnaires Abarth, soit en appelant le numéro vert 00800 22278400, soit en consultant le site Internet Fiat.
* Véhicule pour le transport de passagers doté au maximum de neuf places, pour un poids total autorisé de 3,5 t
221-256 PUNTO Abarth F 1ed 17-07-2012 11:31 Pagina 255

260
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
– marquage du moteur .............206
– plaquette d'identification de la
peinture de la carrosserie ..... 206
– plaquette récapitulative des
données d'identification ......... 205
– versions carrosserie ............... 207
DSS (Driving Sport Switch)
(système de contrôle
dynamique du véhicule) ............ 96
Éclairage diurne (D.R.L.) ............ 49
– remplacement d'ampoules .... 162
Économie de carburant ............... 135
Écran multifonction
reconfigurable ............................. 16
– boutons de commande .......... 17
– fonctions écran ....................... 20
– menu de configuration ...........18
– page-écran standard ............... 16
Embrayage
– caractéristiques techniques ... 208
Émetteurs radio et téléphones por-
tables (avertissements) ............. 106
Émissions de CO
2........................ 220
Équipements de l'habitacle ..........61
Enfants (transport en toute
sécurité) ....................................... 115
– aptitude des sièges passagers
pour l'utilisation des sièges
enfants Isofix ............................ 122
– aptitude des sièges passagers
pour l'utilisation des sièges
enfants universels ................... 118
– pré-équipement pour le
montage d'un siège enfant
Isofix Universel ........................ 120
Entretien du véhicule............. 183
– contrôle des niveaux ............. 187
– contrôles périodiques ............ 186
– entretien programmé ............ 183
– plan d'entretien
programmé .......................184-185
– utilisation du véhicule dans
des conditions sévères .......... 186
Environnement (protection) ...... 108
EOBD (système) ........................... 92
ESP (système) ................................ 88
Essuie-glace de lunette AR
– actionnement ........................... 53
– gicleurs ...................................... 199
– remplacement du balai .......... 198Essuie-glace
– actionnement ........................... 51
– capteur de pluie ...................... 52
– entretien des balais ................ 198
– gicleurs ...................................... 199
– remplacement des balais ....... 198
Fermeture centralisée ................ 71
Feu antibrouillard AR
– remplacement d'ampoule ..... 166
Feux antibrouillard
– allumage .................................... 58
– fonction Cornering Lights
(Feux de virage) ...................... 51
– remplacement d'ampoules .... 164
Feux antibrouillard
– allumage .................................... 58
– fonction Cornering Lights
(Feux de virage) ...................... 51
– remplacement d'ampoules .... 164
Feux d’arrêt supplémentaire
(3ème
stop)
– remplacement d'ampoules .... 166
Feux d'arrêt (stop)
– remplacement d'ampoules .... 165
257-266 PUNTO Abarth F 1ed 17-07-2012 11:34 Pagina 260

264
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
– dispositif Dead lock ................ 73
– fermeture centralisée ............ 71
– poches ....................................... 63
– verrouillage des portes
de l'extérieur ........................... 71
– verrouillage/déverrouillage
de l'intérieur ............................ 72
Pot catalytique (catalyseur) ........ 108
Pré-équipement pour le montage
d'un siège pour enfant ............... 115
Pré-équipement pour l'installation
du système de navigation
portable ........................................ 105
Pression des pneus ....................... 213
Prétensionneurs pour ceintures
de sécurité ................................... 111
– limiteurs de charge ................. 112
Prise de courant ............................ 67
Projecteurs
– correcteur d'assiette
des phares ................................ 84
– orientation des feux anti-
brouillard avant ....................... 84
– orientation du faisceau
lumineux ................................... 84– réglage des phares à
l'étranger .................................. 84
– remplacement d'ampoules .... 162
Ravitaillements
– carburant .................................. 107
– données techniques (quantités
et types de liquides) ............... 216
Réchauffement du moteur
dès le démarrage ........................ 132
Recyclage de l'air .......................43-46
Régulateur de vitesse constante
(Cruise Control) ........................ 54
Remorquage du véhicule .............179
Réservoir carburant (capacité) ... 216
Respect de l'environnement ....... 108
Rétroviseurs .................................. 35
– extérieurs ................................. 36
– intérieur .................................... 35
– intérieur
électro-chromique .................. 35
Roues et pneus ............................. 195
– géométrie des roues .............. 210
– jantes et pneus ........................ 210
– lecture correcte de la jante .. 212
– lecture correcte du pneu ...... 210– pneus Rim Protector ............. 212
– pression de gonflage
des pneus .................................. 213
– types de pneus et
de jantes ................................... 213
Sécurité........................................ 109
Sièges arrière ................................. 31
– accoudoir ................................. 63
– appuie-tête ............................... 33
– nettoyage .................................. 203
– réglages ..................................... 31
Sièges auto pour le transport
des enfants ................................... 115
– aptitude des sièges passagers
pour l'utilisation des sièges
enfants Isofix ............................ 122
– aptitude des sièges passagers
pour l'utilisation des sièges
enfants universels ................... 118
– pré-équipement pour
le montage d'un siège enfant
Isofix Universel ........................ 120
Situations d'urgence............... 151
Start&Stop ...................................... 99
Suspensions (caractéristiques
techniques) .................................. 209
257-266 PUNTO Abarth F 1ed 17-07-2012 11:35 Pagina 264

265
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Symboles ......................................... 4
Système « e-GSI »
(Gear Shift Indicator) ................ 103
Système ABS .................................. 85
– Brake Assist ............................. 87
Système ASR ................................. 90
Système Brake Assist ................... 87
Système de chauffage et
de ventilation .............................. 37
Système de Contrôle de la Pression
des Pneus T.P.M.S. ..................... 93
Système de contrôle dynamique
du véhicule « Manettino Abarth »
(DSS - Driving Sport Switch) ... 96
Système de coupure
du carburant ................................ 60
Système de navigation portable
(pré-équipement pour
l'installation) ................................ 105
Système EOBD ............................. 92
Système ESP ................................... 88
Système Fiat CODE ..................... 4
Système Hill Holder ..................... 89
Système MSR ................................. 91
Système SBR .................................. 111
Système Start&Stop ..................... 99Système TTC ................................. 91
T.P.M.S. (Système de Contrôle
de la Pression des Pneus) ......... 93
Tachymètre .................................... 14
Télécommande .............................. 6
– ouverture du hayon ............... 6
– ouverture/fermeture des
portes à distance .................... 6
– remplacement de la pile ........ 7
– télécommandes
supplémentaires ...................... 8
Témoins et messages............ 141
Toit ouvrant (Sky-dome) ............ 68
– manœuvre d'urgence ............. 70
Transmission (caractéristiques
techniques) .................................. 208
Transport d'enfants en toute
sécurité ......................................... 115
– aptitude des sièges passagers
pour l'utilisation des sièges
enfants Isofix ............................ 122
– aptitude des sièges passagers
pour l'utilisation des sièges
enfants universels ................... 118– pré-équipement pour
le montage d'un siège enfant Iso-
fix Universel ............................. 120
3ème
feu de stop
– remplacement d'ampoules .... 166
TTC (système) .............................. 91
Tuyaux en caoutchouc
(entretien) .................................... 197
Verrouillage de direction ........... 12
Verrouillage des portes ............... 59
Verrouillage du moteur
(Fiat CODE) ................................ 4
Versions carrosserie .................... 207
Vitesse maximum ......................... 213
Vitres
– liquide lave-vitres .................... 190
– nettoyage .................................. 51
Volant .............................................. 34
– diamètre de braquage ............ 209
– réglage ....................................... 34
257-266 PUNTO Abarth F 1ed 17-07-2012 11:35 Pagina 265
