alarm Abarth Punto Evo 2010 Instructieboek (in Dutch)

MECHANISCHE SLEUTEL fig. 8
De metalen baard A zit vast aan de sleutel.
De sleutel dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ont-/vergrendelen van de tankdop (voor
bepaalde uitvoeringen/markten).DIEFSTALALARM
Het diefstalalarm van de auto is opgenomen in het
Abarth Lineaccessori-programma.
fig. 8F0U009Ab
9
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:12 Pagina 9

140
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
❒smeer de wisserrubbers van de ruitenwissers en
achterruitwisser in met talkpoeder en laat ze los
van de ruit staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een ademende
kunststof hoes. Gebruik geen dichte plastic hoes,
omdat het in en op de auto aanwezige vocht dan
niet kan verdampen;
❒breng de bandenspanning 0,5 bar boven de normaal
voorgeschreven spanning en controleer deze
regelmatig;
❒als u de accukabels niet loskoppelt, moet de lading
iedere maand gecontroleerd worden; laad de accu
op als de optische meter een donkere kleur heeft
zonder groen middenstuk;
❒tap het koelsysteem van de motor niet af.
BELANGRIJK Als de auto is uitgerust met een
diefstalalarm, schakel dan het alarm uit met de
afstandsbediening.
AUTO LANGERE TIJD STALLEN
Tref de volgende maatregelen als de auto langer dan een
maand niet wordt gebruikt:
❒zet de auto in een overdekte, droge en goed
geventileerde ruimte;
❒schakel een versnelling in;
❒zorg ervoor dat de handrem niet is aangetrokken;
❒maak de minkabel van de accu los en controleer de
acculading. Gedurende het stallen moet deze
controle iedere drie maanden worden herhaald.
Laad de accu op als de optische meter een donkere
kleur heeft zonder een groen middenstuk;
❒maak de gespoten plaatdelen schoon en behandel ze
met een beschermende was;
❒reinig en conserveer de glimmende metalen delen
met daarvoor geschikte middelen;
131-140 GPUNTO EVO Abarth NL 1ed 5-05-2010 15:05 Pagina 140

148
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STORING ELEKTRONISCHE
STARTBLOKKERING
– FIAT CODE (geel)
(voor bepaalde uitvoeringen/markten)
Het symbool wordt op het display weergegeven (er
verschijnt ook een melding), als er een storing is in het
Fiat Code-systeem of, indien aanwezig, het diefstalalarm:
wendt u in dat geval zo snel mogelijk tot het Abarth
Servicenetwerk.
Y
VERSLETEN REMBLOKKEN
(geel)
Het symbool wordt op het display
weergegeven als de remblokken voor versleten zijn; laat
deze dan zo snel mogelijk vervangen.
Op het display verschijnt de bijbehorende melding.
d
DEFECTE BUITENVERLICHTING
(geel)
(voor bepaalde uitvoeringen/markten)
Het symbool wordt op het display weergegeven
als er een storing is in een van de volgende lampen:
– buitenverlichting
– remlichten
– mistachterlichten
– richtingaanwijzers
– kentekenplaatverlichting
– dagverlichting D.R.L.
Op het display verschijnt de bijbehorende melding.
De oorzaak van de storing kan zijn: doorbranden van
een of meer lampen, doorbranden van de bijbehorende
zekering of een onderbreking in de elektrische
verbinding.
W
BRANDSTOFNOODSCHAKELING
(geel)
Het symbool wordt op het display
weergegeven als de brandstofnoodschakeling is
ingeschakeld.
Op het display verschijnt de bijbehorende melding.
Zie voor het herstel van de werking van het systeem
„Brandstofnoodschakeling” in het hoofdstuk „Wegwijs
in uw auto”.
sRIJSTIJL SPORT
Het symbool wordt op het display
weergegeven als de rijstijl „Sport” is ingeschakeld en is
gedoofd als de rijstijl „Normal” is ingeschakeld (zie
„Dynamisch voertuigregelsysteem Abarth Manettino” in
het hoofdstuk „Wegwijs in uw auto”).S
141-150 GPUNTO EVO Abarth NL 1ed 5-05-2010 15:07 Pagina 148

174
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 157
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts
Dimlicht links, koplampverstelling
Voeding INT/A voor relaisspoelen in zekeringenkast motorruimte
en relaisspoelen in regeleenheid body computer
Plafondverlichting, bagageruimteverlichting, verlichting dashboardkastje
+ Accu voor voeding EOBD-diagnosestekker, regeleenheid automatische
klimaatregeling, sirene diefstalalarm, autoradio, Blue&Me™-regeleenheid.
INT-voeding voor instrumentenpaneel, rempedaalschakelaar (N.O.-contact),
derde remlicht
Slotmotoren portiervergrendeling, „dead lock”-actuatoren, motor
achterklepontgrendeling
Ruitensproeier-/achterruitsproeierpomp
Motor ruitbediening in voorportier bestuurderszijde
Motor ruitbediening in voorportier passagierszijde
INT-voeding voor verlichting bedieningspaneel, regeleenheid
bandenspanningcontrole TPMS, buitenspiegelverstelling, regeleenheid opendak,
infotelematica-aansluiting my-port, elektronisch dimbare binnenspiegel.
Instrumentenpaneel
INT-voeding rempedaalschakelaar (N.C.-contact), koppelingspedaalschakelaar,
interieurverwarming, Blue&Me™-regeleenheid, inbouwvoorbereiding
autoradio, regeleenheid spanningsstabilisator, achteruitrijlicht in achterbumper,
sensor in rembekrachtiger, relaisspoelen in zekeringenkast motorruimte
151-182 GPUNTO EVO Abarth NL 1ed 5-05-2010 15:08 Pagina 174

176
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Zekeringenkast in bagageruimte fig. 161
VERBRUIKERS ZEKERING AMPÈRE
Elektrisch bedienbaar opendak
Regeleenheid diefstalalarm
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Stekkerdoos in bagageruimte
Regeleenheid bandenspanningcontrole TPMS
Beschikbaar
Beschikbaar
Beschikbaar
151-182 GPUNTO EVO Abarth NL 1ed 5-05-2010 15:08 Pagina 176

193
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ACCU
De accu van de auto is „onderhoudsarm”: onder
normale omstandigheden hoeft het elektrolyt niet
bijgevuld te worden met gedestilleerd water.
ACCULADING EN
ELEKTROLYTNIVEAU CONTROLEREN
De controlewerkzaamheden mogen uitsluitend door
gekwalificeerd personeel worden uitgevoerd bij de
kilometerstanden en op de wijze die beschreven staat in
dit Instructieboek. Het eventueel bijvullen mag
uitsluitend worden uitgevoerd door gespecialiseerd
personeel van het Abarth Servicenetwerk.
De vloeistof in de accu is giftig en
corrosief. Voorkom contact met de huid
en de ogen. Houd open vuur en vonkvormende
apparaten verwijderd van de accu: brand- en
ontploffingsgevaar.
ATTENTIE
Als de accu werkt met een zeer laag
vloeistofniveau, ontstaat onherstelbare
schade aan de accu en kan de accu
openbarsten.
ATTENTIE
ACCU VERVANGEN
Als de accu vervangen wordt, moet een originele accu
met dezelfde specificaties worden geïnstalleerd.
Als de accu vervangen wordt door een accu met andere
specificaties, vervallen de onderhoudsintervallen die in
het „Geprogrammeerd Onderhoudsschema” staan
aangegeven.
Voor het onderhoud van de accu dient u zich strikt te
houden aan de aanwijzingen van de fabrikant van de
accu.
Onoordeelkundige montage van
elektrische en elektronische apparatuur
kan ernstige schade toebrengen aan de
auto. Als u na aanschaf van uw auto accessoires
wilt monteren die constante voeding nodig
hebben (diefstalalarm, mobiele telefoon enz.),
raden wij u aan contact op te nemen met de
specialisten van het Abarth Servicenetwerk. Deze
kunnen u de meest geschikte installaties
aanraden en controleren of het noodzakelijk is
een accu met een grotere capaciteit te monteren.
183-204 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:19 Pagina 193

195
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

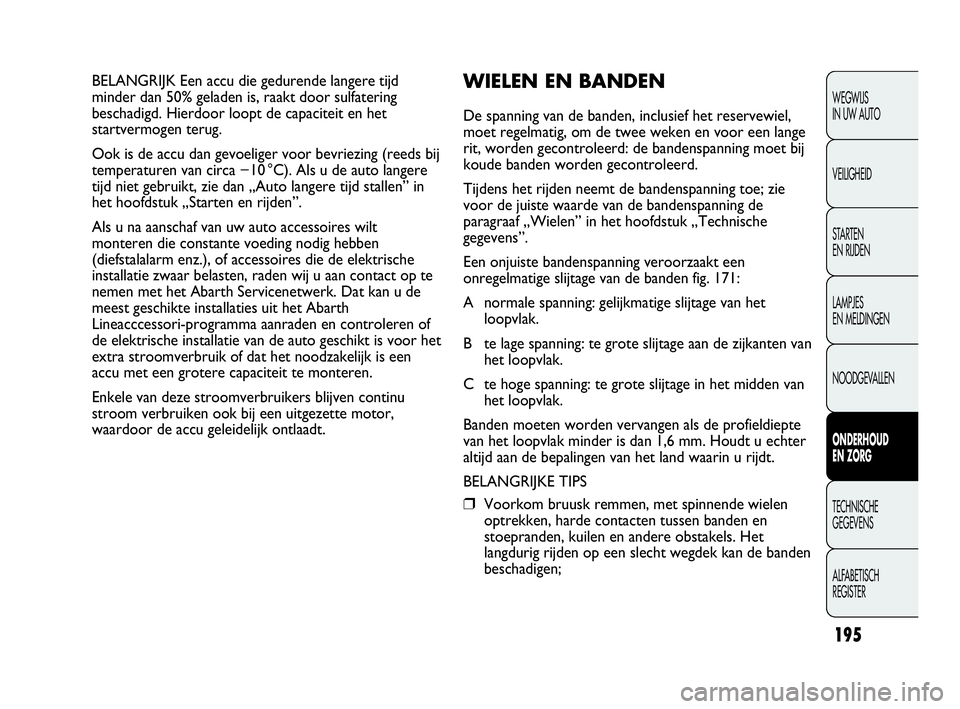

BELANGRIJK Een accu die gedurende langere tijd
minder dan 50% geladen is, raakt door sulfatering
beschadigd. Hierdoor loopt de capaciteit en het
startvermogen terug.
Ook is de accu dan gevoeliger voor bevriezing (reeds bij
temperaturen van circa −10 °C). Als u de auto langere
tijd niet gebruikt, zie dan „Auto langere tijd stallen” in
het hoofdstuk „Starten en rijden”.
Als u na aanschaf van uw auto accessoires wilt
monteren die constante voeding nodig hebben
(diefstalalarm enz.), of accessoires die de elektrische
installatie zwaar belasten, raden wij u aan contact op te
nemen met het Abarth Servicenetwerk. Dat kan u de
meest geschikte installaties uit het Abarth
Lineacccessori-programma aanraden en controleren of
de elektrische installatie van de auto geschikt is voor het
extra stroomverbruik of dat het noodzakelijk is een
accu met een grotere capaciteit te monteren.
Enkele van deze stroomverbruikers blijven continu
stroom verbruiken ook bij een uitgezette motor,
waardoor de accu geleidelijk ontlaadt.WIELEN EN BANDEN
De spanning van de banden, inclusief het reservewiel,
moet regelmatig, om de twee weken en voor een lange
rit, worden gecontroleerd: de bandenspanning moet bij
koude banden worden gecontroleerd.
Tijdens het rijden neemt de bandenspanning toe; zie
voor de juiste waarde van de bandenspanning de
paragraaf „Wielen” in het hoofdstuk „Technische
gegevens”.
Een onjuiste bandenspanning veroorzaakt een
onregelmatige slijtage van de banden fig. 171:
A normale spanning: gelijkmatige slijtage van het
loopvlak.
B te lage spanning: te grote slijtage aan de zijkanten van
het loopvlak.
C te hoge spanning: te grote slijtage in het midden van
het loopvlak.
Banden moeten worden vervangen als de profieldiepte
van het loopvlak minder is dan 1,6 mm. Houdt u echter
altijd aan de bepalingen van het land waarin u rijdt.
BELANGRIJKE TIPS
❒Voorkom bruusk remmen, met spinnende wielen
optrekken, harde contacten tussen banden en
stoepranden, kuilen en andere obstakels. Het
langdurig rijden op een slecht wegdek kan de banden
beschadigen;
183-204 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:19 Pagina 195

Golfband selecteren ...................................................... 244
Voorkeuzetoetsen ......................................................... 245
Laatst beluisterde station opslaan .............................. 245
Automatische afstemming ............................................ 245
Handmatige afstemming ............................................... 245
Functie Autostore .......................................................... 246
Ontvangst van alarmberichten .................................... 247
Functie EON ................................................................... 247
Uitzendingen in stereo .................................................. 247
CD-SPELER ..................................................................... 248
Inleiding ............................................................................ 248
CD-speler selecteren .................................................... 248
Laden/uitwerpen van de CD ....................................... 249
Informatie op het display .............................................. 250
Muziekstuk selecteren .................................................. 250
Muziekstukken snel vooruit-/terugspoelen .............. 250
Functie Pause .................................................................. 250
MP3 CD-SPELER ............................................................ 251
Inleiding ............................................................................ 251
MP3-speler ...................................................................... 251
MP3-sessie op hybride discs selecteren .................... 252
Informatie op het display .............................................. 252
Volgende/vorige map selecteren ................................ 253
Structuur van de mappen ............................................. 253
DIAGNOSE VAN STORINGEN ................................ 254
AUTORADIO
INLEIDING ..................................................................... 222
Tips ................................................................................... 222
Technische gegevens ..................................................... 224
SNELGIDS ....................................................................... 225
Bedieningsknoppen op het stuur ................................ 228
Algemene informatie ..................................................... 229
FUNCTIES EN INSTELLINGEN ................................. 231
Autoradio inschakelen .................................................. 231
Autoradio uitschakelen ................................................. 231
Functies Radio selecteren ............................................ 231
CD-speler selecteren .................................................... 231
Geheugenfunctie audiobron ........................................ 231
Volumeregeling ............................................................... 232
Functie Mute/Pause ....................................................... 232
Audio-instellingen .......................................................... 233
Toonregeling ................................................................... 234
Balansregeling .................................................................. 234
Faderregeling ................................................................... 234
Functie Loudness ........................................................... 234
Functies Preset/User/Classic/Rock/Jazz ..................... 235
Functie User Eq Settings ............................................... 235
Menu ................................................................................. 236
Inbouwvoorbereiding telefoon ................................... 242
Diefstalbeveiliging ........................................................... 243
RADIO (Tuner) .............................................................. 244
Inleiding ............................................................................ 244
AUTORADIO
221
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 221

AUTORADIO
229
ALGEMEEN
De autoradio heeft de volgende functies:
Radio
❒PLL-tuner voor de golfbanden FM/AM/MW;
❒RDS (Radio Data System) met TA
(verkeersinformatie) – TP (verkeersprogramma’s)
– EON (Enhanced Other Network) – REG (regionale
programma’s);
❒AF: zoeken naar alternatieve frequenties in RDS;
❒voorbereid op ontvangst van alarmberichten;
❒automatisch/handmatig afstemmen;
❒FM Multipath detector;
❒handmatig opslaan van 30 stations: 18 op de FM-
golfband (6 op FM1, 6 op FM2, 6 op FMT) en 12 op
de MW-golfband (6 op MW1, 6 op MW2);
❒automatisch opslaan (functie Autostore) van 6
stations op de betreffende FM-band;
❒functie SPEED VOLUME: snelheidsafhankelijke
volumeregeling;
❒automatische stereo/mono-weergave.CD-speler
❒CD direct selecteren;
❒Muziekstuk selecteren (vooruit/achteruit);
❒Muziekstukken snel vooruit-/terugspoelen;
❒Functie CD Display: weergave CD-naam/verstreken
speelduur vanaf het begin van het muziekstuk;
❒Lezen audio-CD, CD-R en CD-RW.
Op een multimedia-CD staan naast
audiotracks ook gegevens geregistreerd. Het
afspelen van dit type CD’s kan piepgeluiden
op een zodanig volume opleveren, dat niet alleen
de verkeersveiligheid in gevaar komt, maar
waardoor ook de eindversterker en de luidsprekers
beschadigd kunnen worden.
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 229

232
AUTORADIO
VOLUMEREGELING
Het volume kan worden geregeld door draaiknop fig. 1
te draaien.
Als het volume wordt gewijzigd tijdens de weergave van
verkeersinformatie, dan blijft deze nieuwe instelling
slechts gehandhaafd tot het einde van de
verkeersinformatie.FUNCTIE MUTE/PAUSE
(volume op nul zetten)
Druk voor het inschakelen van de Mute-functie kort op
de toets MUTE. Het volume neemt geleidelijk af en op
het display verschijnt het opschrift „RADIO Mute” (bij
gebruik van de radio) of „PAUSE” (bij gebruik van de
CD-speler).
Druk voor het uitschakelen van de Mute-functie
nogmaals op de toets MUTE. Het volume wordt
geleidelijk verhoogd tot op het niveau dat daarvoor was
ingesteld.
Als u het volumeniveau wijzigt met de daarvoor
bestemde toets, wordt de Mute-functie uitgeschakeld en
het volume ingesteld op het nieuwe geselecteerde
niveau.
Bij ingeschakelde Mute-functie wordt bij
verkeersinformatie (als de TA-functie is ingeschakeld) of
bij ontvangst van een alarmbericht, de Mute-functie
uitgeschakeld. Na het bericht wordt de functie weer
ingeschakeld.
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 232
