Abarth Punto Evo 2010 Notice d'entretien (in French)

AUTORADIO
250

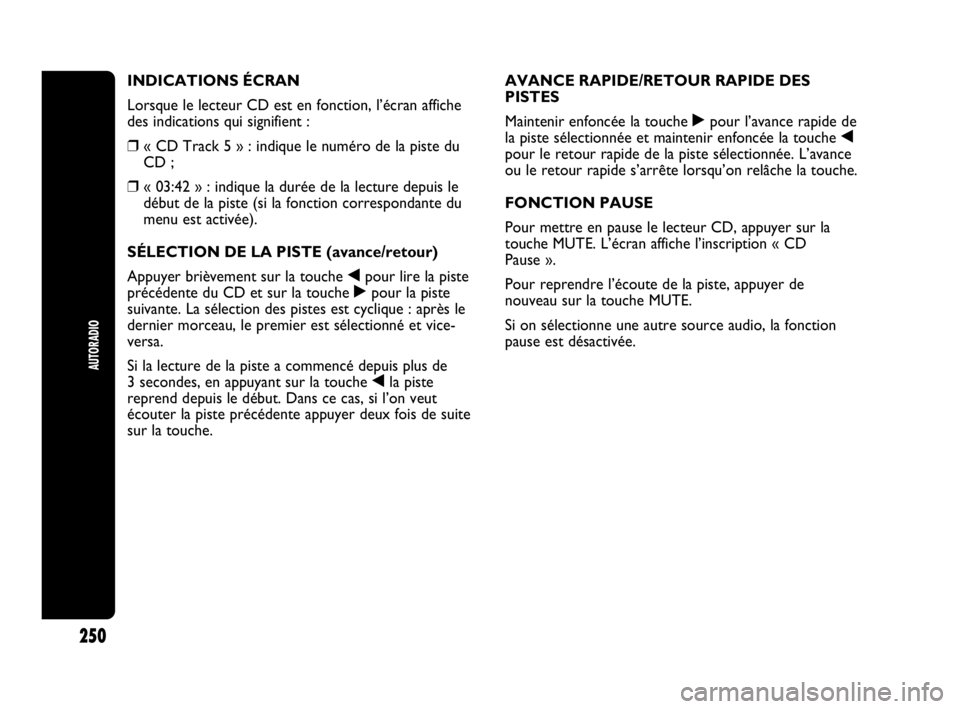

INDICATIONS ÉCRAN
Lorsque le lecteur CD est en fonction, l’écran affiche
des indications qui signifient :
❒« CD Track 5 » : indique le numéro de la piste du
CD ;
❒« 03:42 » : indique la durée de la lecture depuis le
début de la piste (si la fonction correspondante du
menu est activée).
SÉLECTION DE LA PISTE (avance/retour)
Appuyer brièvement sur la touche ¯pour lire la piste
précédente du CD et sur la touche ˙pour la piste
suivante. La sélection des pistes est cyclique : après le
dernier morceau, le premier est sélectionné et vice-
versa.
Si la lecture de la piste a commencé depuis plus de
3 secondes, en appuyant sur la touche ¯la piste
reprend depuis le début. Dans ce cas, si l’on veut
écouter la piste précédente appuyer deux fois de suite
sur la touche.AVANCE RAPIDE/RETOUR RAPIDE DES
PISTES
Maintenir enfoncée la touche ˙pour l’avance rapide de
la piste sélectionnée et maintenir enfoncée la touche ¯
pour le retour rapide de la piste sélectionnée. L’avance
ou le retour rapide s’arrête lorsqu’on relâche la touche.
FONCTION PAUSE
Pour mettre en pause le lecteur CD, appuyer sur la
touche MUTE. L’écran affiche l’inscription « CD
Pause ».
Pour reprendre l’écoute de la piste, appuyer de
nouveau sur la touche MUTE.
Si on sélectionne une autre source audio, la fonction
pause est désactivée.
221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 250

AUTORADIO
251

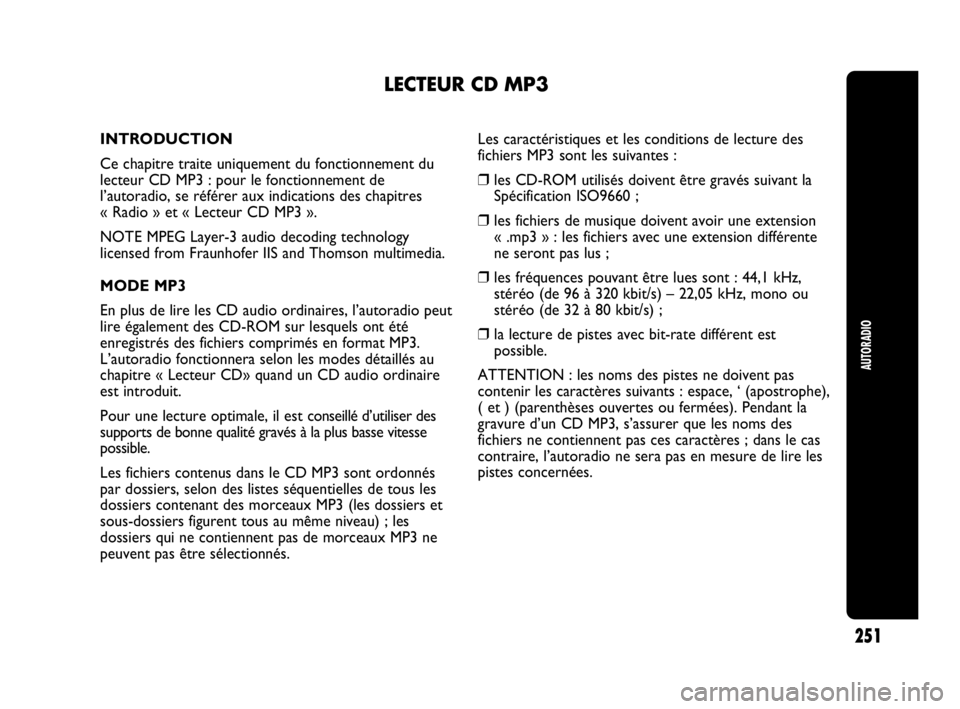

LECTEUR CD MP3
INTRODUCTION
Ce chapitre traite uniquement du fonctionnement du
lecteur CD MP3 : pour le fonctionnement de
l’autoradio, se référer aux indications des chapitres
« Radio » et « Lecteur CD MP3 ».
NOTE MPEG Layer-3 audio decoding technology
licensed from Fraunhofer IIS and Thomson multimedia.
MODE MP3
En plus de lire les CD audio ordinaires, l’autoradio peut
lire également des CD-ROM sur lesquels ont été
enregistrés des fichiers comprimés en format MP3.
L’autoradio fonctionnera selon les modes détaillés au
chapitre « Lecteur CD» quand un CD audio ordinaire
est introduit.
Pour une lecture optimale, il est conseillé d’utiliser des
supports de bonne qualité gravés à la plus basse vitesse
possible.
Les fichiers contenus dans le CD MP3 sont ordonnés
par dossiers, selon des listes séquentielles de tous les
dossiers contenant des morceaux MP3 (les dossiers et
sous-dossiers figurent tous au même niveau) ; les
dossiers qui ne contiennent pas de morceaux MP3 ne
peuvent pas être sélectionnés.Les caractéristiques et les conditions de lecture des
fichiers MP3 sont les suivantes :
❒les CD-ROM utilisés doivent être gravés suivant la
Spécification ISO9660 ;
❒les fichiers de musique doivent avoir une extension
« .mp3 » : les fichiers avec une extension différente
ne seront pas lus ;
❒les fréquences pouvant être lues sont : 44,1 kHz,
stéréo (de 96 à 320 kbit/s) – 22,05 kHz, mono ou
stéréo (de 32 à 80 kbit/s) ;
❒la lecture de pistes avec bit-rate différent est
possible.
ATTENTION : les noms des pistes ne doivent pas
contenir les caractères suivants : espace, ‘ (apostrophe),
( et ) (parenthèses ouvertes ou fermées). Pendant la
gravure d’un CD MP3, s’assurer que les noms des
fichiers ne contiennent pas ces caractères ; dans le cas
contraire, l’autoradio ne sera pas en mesure de lire les
pistes concernées.
221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 251

252
AUTORADIO

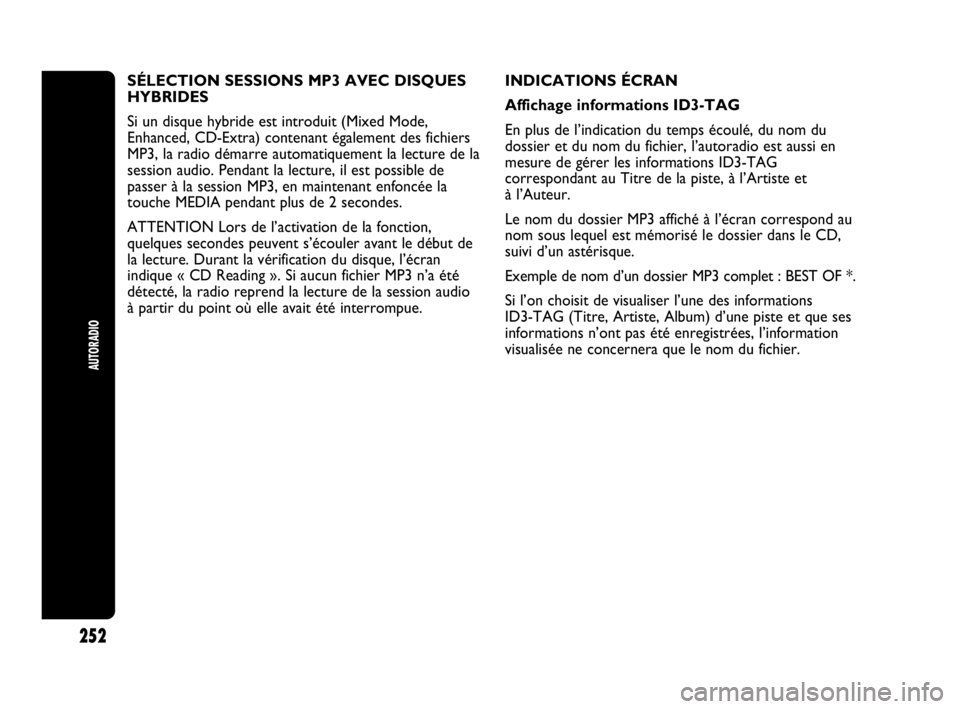

SÉLECTION SESSIONS MP3 AVEC DISQUES
HYBRIDES
Si un disque hybride est introduit (Mixed Mode,
Enhanced, CD-Extra) contenant également des fichiers
MP3, la radio démarre automatiquement la lecture de la
session audio. Pendant la lecture, il est possible de
passer à la session MP3, en maintenant enfoncée la
touche MEDIA pendant plus de 2 secondes.
ATTENTION Lors de l’activation de la fonction,
quelques secondes peuvent s’écouler avant le début de
la lecture. Durant la vérification du disque, l’écran
indique « CD Reading ». Si aucun fichier MP3 n’a été
détecté, la radio reprend la lecture de la session audio
à partir du point où elle avait été interrompue.INDICATIONS ÉCRAN
Affichage informations ID3-TAG
En plus de l’indication du temps écoulé, du nom du
dossier et du nom du fichier, l’autoradio est aussi en
mesure de gérer les informations ID3-TAG
correspondant au Titre de la piste, à l’Artiste et
à l’Auteur.
Le nom du dossier MP3 affiché à l’écran correspond au
nom sous lequel est mémorisé le dossier dans le CD,
suivi d’un astérisque.
Exemple de nom d’un dossier MP3 complet : BEST OF *.
Si l’on choisit de visualiser l’une des informations
ID3-TAG (Titre, Artiste, Album) d’une piste et que ses
informations n’ont pas été enregistrées, l’information
visualisée ne concernera que le nom du fichier.
221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 252

253
AUTORADIO

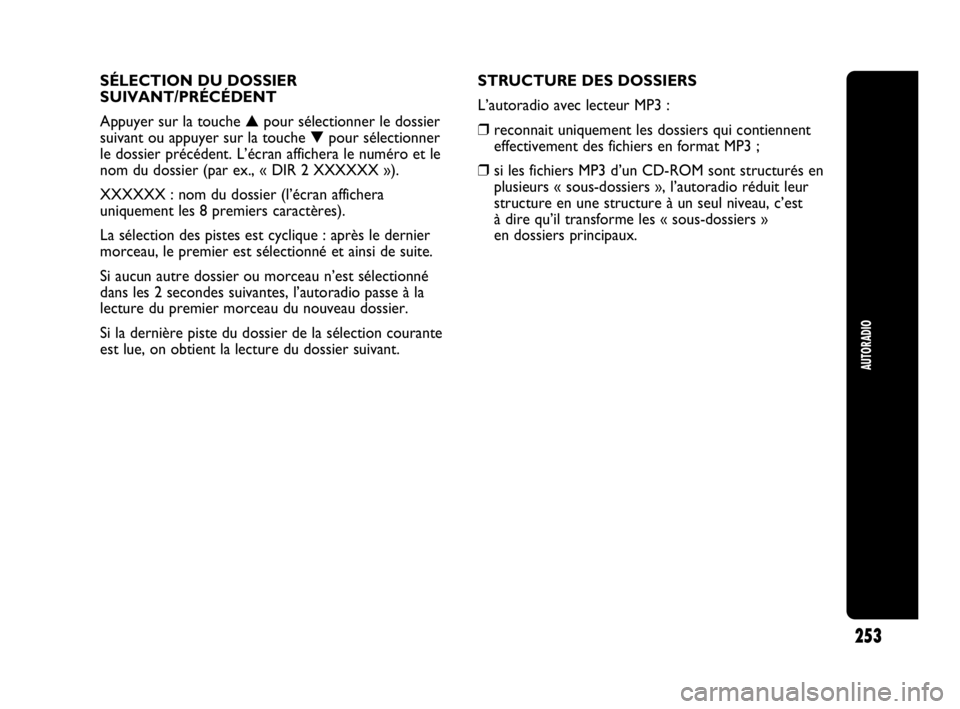

SÉLECTION DU DOSSIER
SUIVANT/PRÉCÉDENT
Appuyer sur la touche ▲pour sélectionner le dossier
suivant ou appuyer sur la touche ▼pour sélectionner
le dossier précédent. L’écran affichera le numéro et le
nom du dossier (par ex., « DIR 2 XXXXXX »).
XXXXXX : nom du dossier (l’écran affichera
uniquement les 8 premiers caractères).
La sélection des pistes est cyclique : après le dernier
morceau, le premier est sélectionné et ainsi de suite.
Si aucun autre dossier ou morceau n’est sélectionné
dans les 2 secondes suivantes, l’autoradio passe à la
lecture du premier morceau du nouveau dossier.
Si la dernière piste du dossier de la sélection courante
est lue, on obtient la lecture du dossier suivant. STRUCTURE DES DOSSIERS
L’autoradio avec lecteur MP3 :
❒reconnait uniquement les dossiers qui contiennent
effectivement des fichiers en format MP3 ;
❒si les fichiers MP3 d’un CD-ROM sont structurés en
plusieurs « sous-dossiers », l’autoradio réduit leur
structure en une structure à un seul niveau, c’est
à dire qu’il transforme les « sous-dossiers »
en dossiers principaux.
221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 253

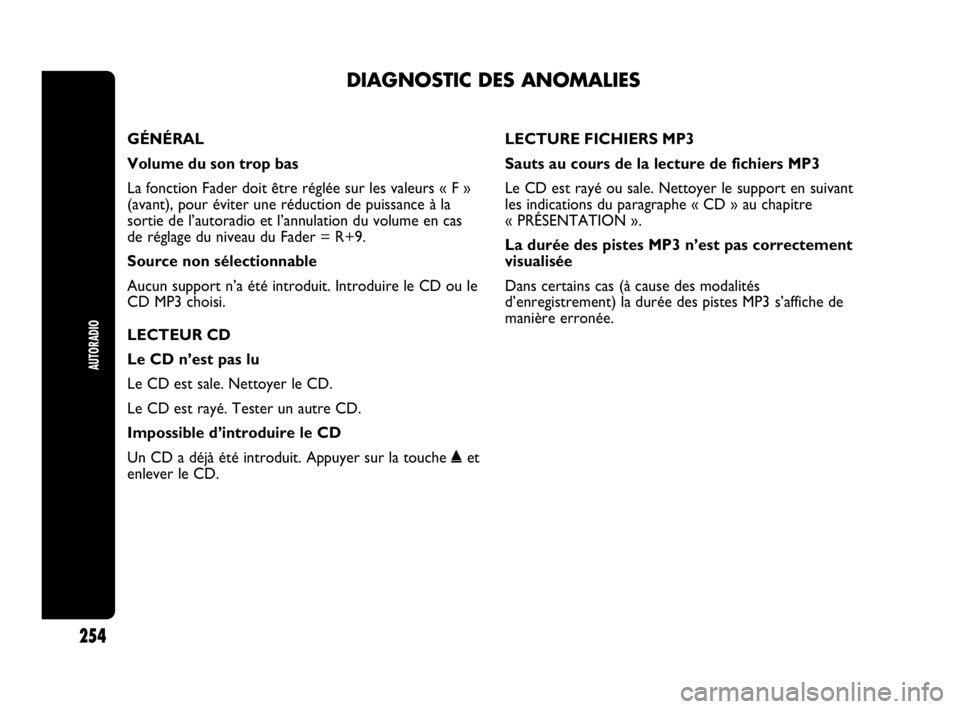

DIAGNOSTIC DES ANOMALIES
AUTORADIO
254
GÉNÉRAL
Volume du son trop bas
La fonction Fader doit être réglée sur les valeurs « F »
(avant), pour éviter une réduction de puissance à la
sortie de l’autoradio et l’annulation du volume en cas
de réglage du niveau du Fader = R+9.
Source non sélectionnable
Aucun support n’a été introduit. Introduire le CD ou le
CD MP3 choisi.
LECTEUR CD
Le CD n’est pas lu
Le CD est sale. Nettoyer le CD.
Le CD est rayé. Tester un autre CD.
Impossible d’introduire le CD
Un CD a déjà été introduit. Appuyer sur la touche ˚et
enlever le CD.LECTURE FICHIERS MP3
Sauts au cours de la lecture de fichiers MP3
Le CD est rayé ou sale. Nettoyer le support en suivant
les indications du paragraphe « CD » au chapitre
« PRÉSENTATION ».
La durée des pistes MP3 n’est pas correctement
visualisée
Dans certains cas (à cause des modalités
d’enregistrement) la durée des pistes MP3 s’affiche de
manière erronée.
221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 254

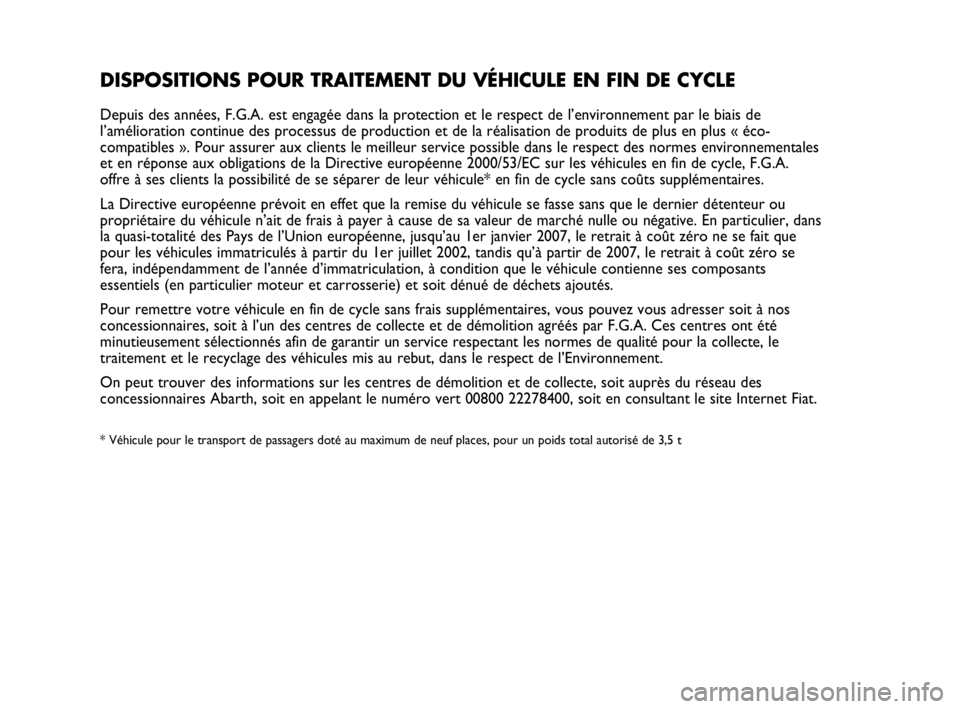

DISPOSITIONS POUR TRAITEMENT DU VÉHICULE EN FIN DE CYCLE
Depuis des années, F.G.A. est engagée dans la protection et le respect de l’environnement par le biais de
l’amélioration continue des processus de production et de la réalisation de produits de plus en plus « éco-
compatibles ». Pour assurer aux clients le meilleur service possible dans le respect des normes environnementales
et en réponse aux obligations de la Directive européenne 2000/53/EC sur les véhicules en fin de cycle, F.G.A.
offre à ses clients la possibilité de se séparer de leur véhicule* en fin de cycle sans coûts supplémentaires.
La Directive européenne prévoit en effet que la remise du véhicule se fasse sans que le dernier détenteur ou
propriétaire du véhicule n’ait de frais à payer à cause de sa valeur de marché nulle ou négative. En particulier, dans
la quasi-totalité des Pays de l’Union européenne, jusqu’au 1er janvier 2007, le retrait à coût zéro ne se fait que
pour les véhicules immatriculés à partir du 1er juillet 2002, tandis qu’à partir de 2007, le retrait à coût zéro se
fera, indépendamment de l’année d’immatriculation, à condition que le véhicule contienne ses composants
essentiels (en particulier moteur et carrosserie) et soit dénué de déchets ajoutés.
Pour remettre votre véhicule en fin de cycle sans frais supplémentaires, vous pouvez vous adresser soit à nos
concessionnaires, soit à l’un des centres de collecte et de démolition agréés par F.G.A. Ces centres ont été
minutieusement sélectionnés afin de garantir un service respectant les normes de qualité pour la collecte, le
traitement et le recyclage des véhicules mis au rebut, dans le respect de l’Environnement.
On peut trouver des informations sur les centres de démolition et de collecte, soit auprès du réseau des
concessionnaires Abarth, soit en appelant le numéro vert 00800 22278400, soit en consultant le site Internet Fiat.
* Véhicule pour le transport de passagers doté au maximum de neuf places, pour un poids total autorisé de 3,5 t
221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 255

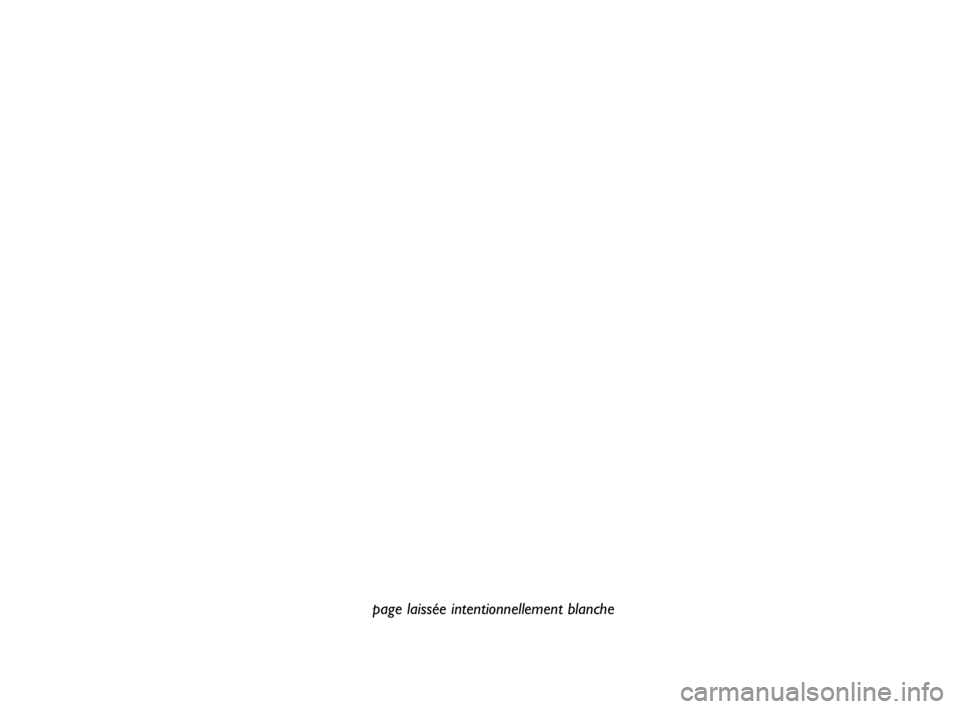

page laissée intentionnellement blanche
221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 256

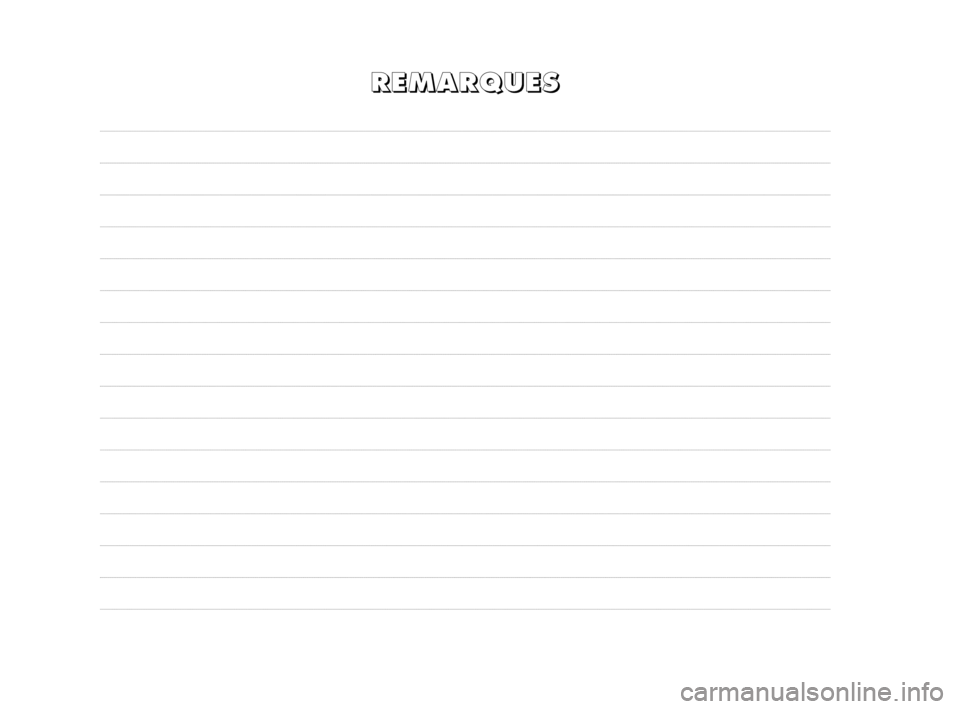

R R
E E
M M
A A
R R
Q Q
U U
E E
S S
221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 257

221-258 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:49 Pagina 258

259
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES

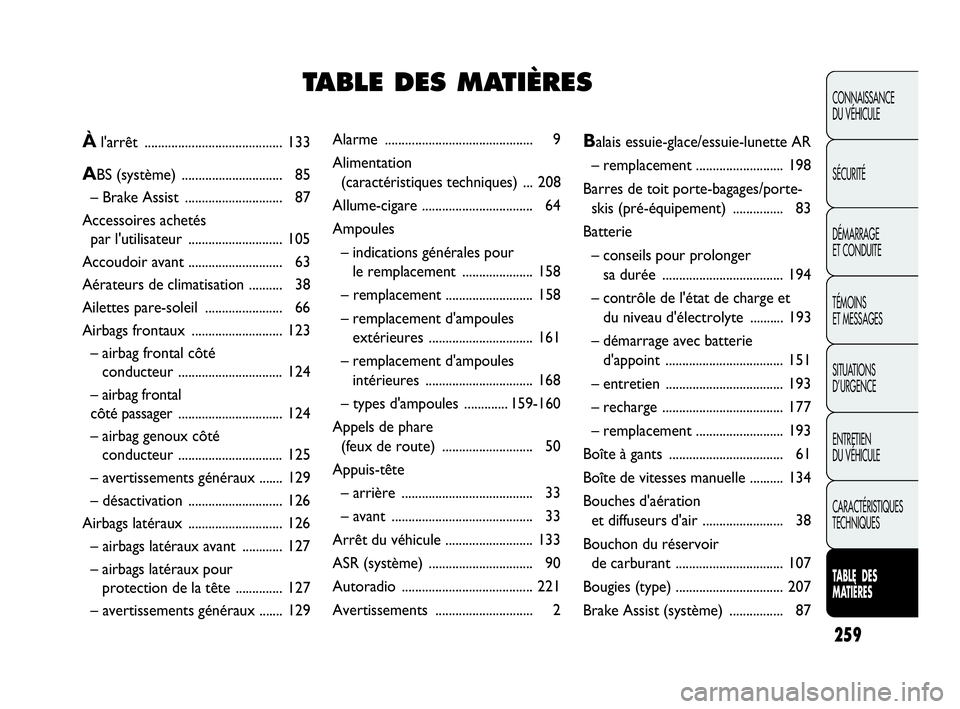

TABLE DES
MATIÈRES
Alarme ............................................ 9
Alimentation
(caractéristiques techniques) ... 208
Allume-cigare ................................. 64
Ampoules
– indications générales pour
le remplacement ..................... 158
– remplacement .......................... 158
– remplacement d'ampoules
extérieures ............................... 161
– remplacement d'ampoules
intérieures ................................ 168
– types d'ampoules .............159-160
Appels de phare
(feux de route) ........................... 50
Appuis-tête
– arrière ....................................... 33
– avant .......................................... 33
Arrêt du véhicule .......................... 133
ASR (système) ............................... 90
Autoradio ....................................... 221
Avertissements ............................. 2Balais essuie-glace/essuie-lunette AR
– remplacement .......................... 198
Barres de toit porte-bagages/porte-
skis (pré-équipement) ............... 83
Batterie
– conseils pour prolonger
sa durée .................................... 194
– contrôle de l'état de charge et
du niveau d'électrolyte .......... 193
– démarrage avec batterie
d'appoint ................................... 151
– entretien ................................... 193
– recharge .................................... 177
– remplacement .......................... 193
Boîte à gants .................................. 61
Boîte de vitesses manuelle .......... 134
Bouches d'aération
et diffuseurs d'air ........................ 38
Bouchon du réservoir
de carburant ................................ 107
Bougies (type) ................................ 207
Brake Assist (système) ................ 87Àl'arrêt ......................................... 133
ABS (système) .............................. 85
– Brake Assist ............................. 87
Accessoires achetés
par l'utilisateur ............................ 105
Accoudoir avant ............................ 63
Aérateurs de climatisation .......... 38
Ailettes pare-soleil ....................... 66
Airbags frontaux ........................... 123
– airbag frontal côté
conducteur ............................... 124
– airbag frontal
côté passager............................... 124
– airbag genoux côté
conducteur ............................... 125
– avertissements généraux ....... 129
– désactivation ............................ 126
Airbags latéraux ............................ 126
– airbags latéraux avant ............ 127
– airbags latéraux pour
protection de la tête .............. 127
– avertissements généraux ....... 129
TABLE DES MATIÈRES
259-268 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:14 Pagina 259
