Abarth Punto Evo 2012 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

F0U183Abεικ. 179
ΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες από σφυρηλατημένο ατσάλι ή από κράμα
αλουμινίου. Ελαστικά χωρίς αεροθάλαμο
(Tubeless) ακτινικού τύπου. Επάνω στην άδεια
κυκλοφορίας αναφέρονται όλα τα ελαστικά που έχουν
εγκριθεί.
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση ασυμφωνίας μεταξύ του «Βιβλίο
χρήσης και συντήρησης» και της «Άδειας κυκλοφορίας»
πρέπει να υπολογίσετε μόνο ό,τι αναφέρεται στην τελευταία.
Για την ασφάλεια στην οδήγηση είναι απαραίτητο το
αυτοκίνητο να διαθέτει ελαστικά της ίδιας μάρκας και του
ίδιου τύπου σε όλους τους τροχούς.
ΣΗΜΑΝΤΙΚΟ Με ελαστικά Tubeless μην χρησιμοποιείτε
σαμπρέλες.
ΓΕΩΜΕΤΡΙΑ ΤΡΟΧΩΝ
Μπροστινή συνολική σύγκλιση: + 1 ± 1 mm
Οπίσθια συνολική σύγκλιση: + 1,7 ± 2 mm
Οι τιμές αναφέρονται με το αυτοκίνητο έτοιμο για πορεία.
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΟΥ ΕΛΑΣΤΙΚΟΥ εικ. 179
Παράδειγμα: 205/45 R17" 88V
205 = Ονομαστικό πλάτος (S, απόσταση σε mm μεταξύ
των πλευρών).
45 = Σχέση ύψους/πλάτους (H/S), επί τοις εκατό.
R = Ελαστικό με ακτινική διάταξη.
17 = Διάμετρος ζάντας σε ίντσες (Ø).
88 = Δείκτης φορτίου (μάζα).
V = Δείκτης μέγιστης ταχύτητας.
210
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

211
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

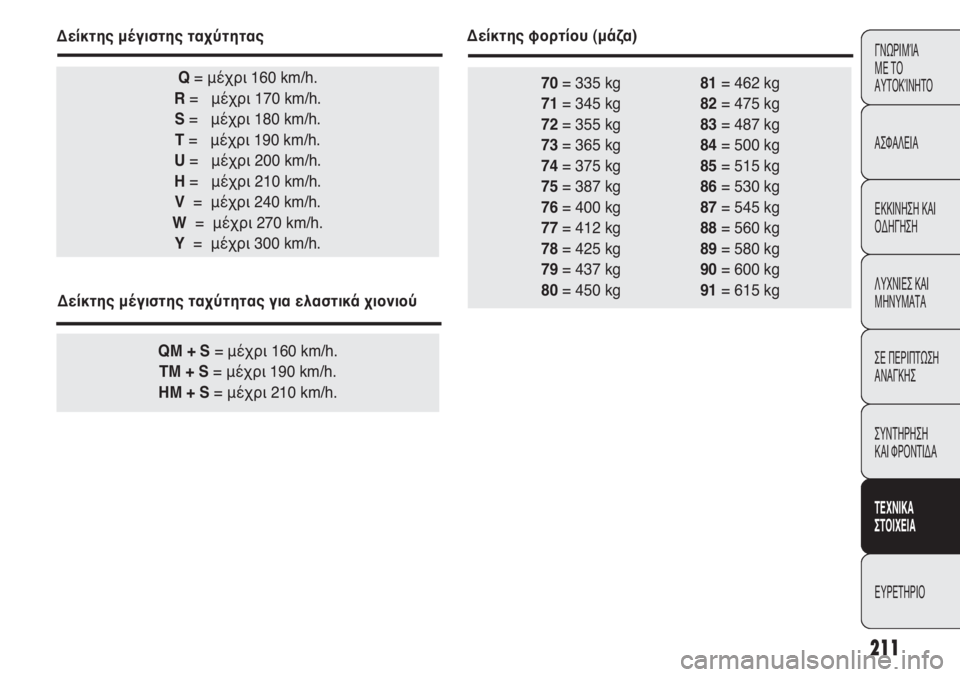

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= μέχρι 160 km/h.
R= μέχρι 170 km/h.
S= μέχρι 180 km/h.
T= μέχρι 190 km/h.
U= μέχρι 200 km/h.
H= μέχρι 210 km/h.
V= μέχρι 240 km/h.
W= μέχρι 270 km/h.
Y= μέχρι 300 km/h.
QM + S= μέχρι 160 km/h.
TM + S= μέχρι 190 km/h.
HM + S= μέχρι 210 km/h. Δείκτης μέγιστης ταχύτητας
Δείκτης μέγιστης ταχύτητας για ελαστικά χιονιού
Δείκτης φορτίου (μάζα)

212
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

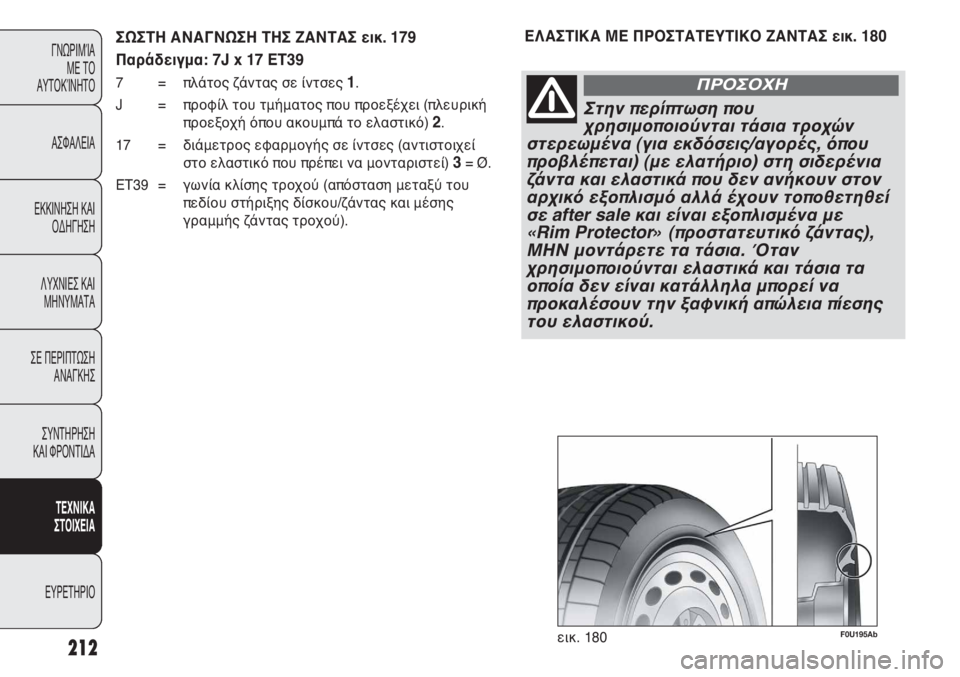

ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ εικ. 179
Παράδειγμα: 7J x 17 ET39
7 = πλάτος ζάντας σε ίντσες 1.
J = προφίλ του τμήματος που προεξέχει (πλευρική
προεξοχή όπου ακουμπά το ελαστικό)
2.
17 = διάμετρος εφαρμογής σε ίντσες (αντιστοιχεί
στο ελαστικό που πρέπει να μονταριστεί)
3= Ø.
ET39 = γωνία κλίσης τροχού (απόσταση μεταξύ του
πεδίου στήριξης δίσκου/ζάντας και μέσης
γραμμής ζάντας τροχού).
ΕΛΑΣΤΙΚΑ ΜΕ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΖΑΝΤΑΣ εικ. 180
Στην περίπτωση που
χρησιμοποιούνται τάσια τροχών
στερεωμένα (για εκδόσεις/αγορές, όπου
προβλέπεται) (με ελατήριο) στη σιδερένια
ζάντα και ελαστικά που δεν ανήκουν στον
αρχικό εξοπλισμό αλλά έχουν τοποθετηθεί
σε after sale και είναι εξοπλισμένα με
«Rim Protector» (προστατευτικό ζάντας),
ΜΗΝ μοντάρετε τα τάσια. Όταν
χρησιμοποιούνται ελαστικά και τάσια τα
οποία δεν είναι κατάλληλα μπορεί να
προκαλέσουν την ξαφνική απώλεια πίεσης
του ελαστικού.
ΠΡΟΣΟΧΗ
F0U195Abεικ. 180

213
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

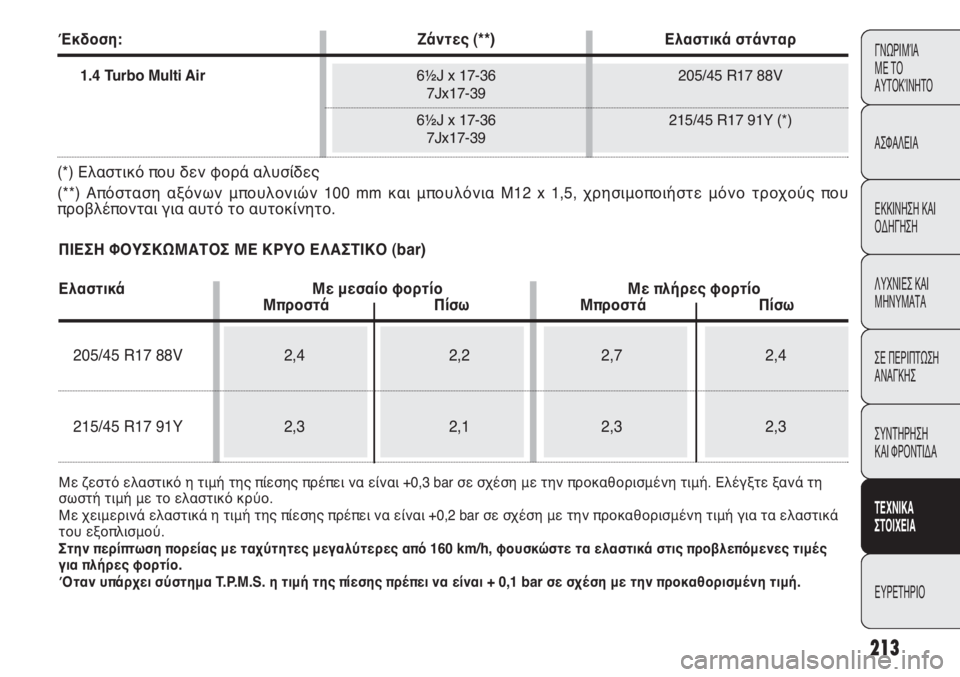

Έκδοση: Ζάντες (**) Ελαστικά στάνταρ
1.4 Turbo Multi Air6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Ελαστικό που δεν φορά αλυσίδες
(**) Απόσταση αξόνων μπουλονιών 100 mm και μπουλόνια M12 x 1,5, χρησιμοποιήστε μόνο τροχούς που
προβλέπονται για αυτό το αυτοκίνητο.
ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
Ελαστικά Με μεσαίο φορτίο Με πλήρες φορτίο
Μπροστά Πίσω Μπροστά Πίσω
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή. Ελέγξτε ξανά τη
σωστή τιμή με το ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά
του εξοπλισμού.
Στην περίπτωση πορείας με ταχύτητες μεγαλύτερες από 160 km/h, φουσκώστε τα ελαστικά στις προβλεπόμενες τιμές
για πλήρες φορτίο.
Όταν υπάρχει σύστημα T.P.M.S. η τιμή της πίεσης πρέπει να είναι + 0,1 bar σε σχέση με την προκαθορισμένη τιμή.

214
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

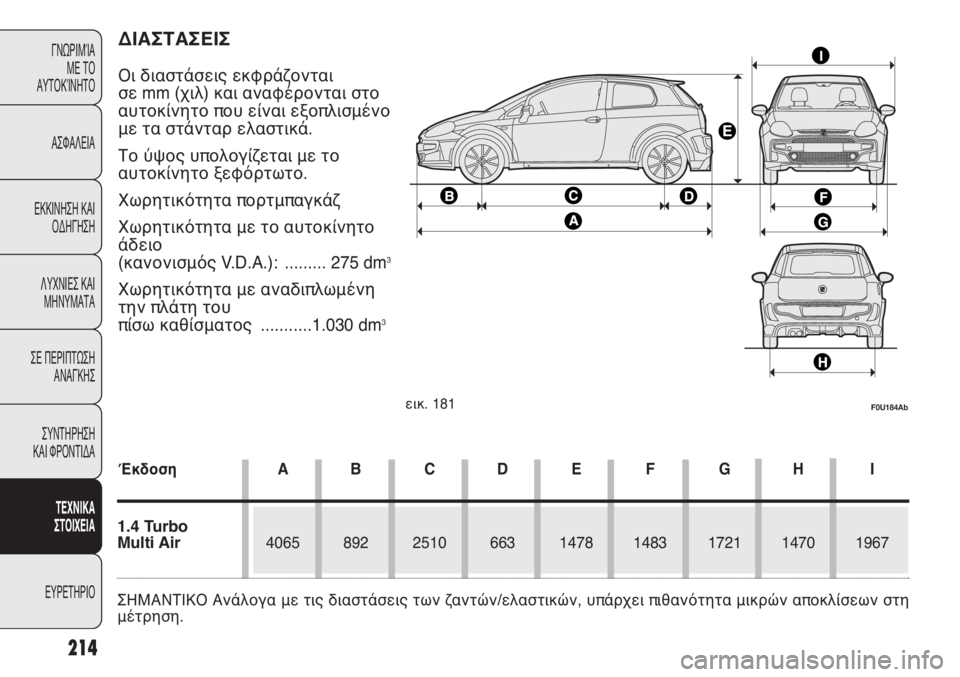

εικ. 181F0U184Ab
Έκδοση A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
ΣΗΜΑΝΤΙΚΟ Ανάλογα με τις διαστάσεις των ζαντών/ελαστικών, υπάρχει πιθανότητα μικρών αποκλίσεων στη
μέτρηση.
ΔΙΑΣΤΑΣΕΙΣ
Οι διαστάσεις εκφράζονται
σε mm (χιλ) και αναφέρονται στο
αυτοκίνητο που είναι εξοπλισμένο
με τα στάνταρ ελαστικά.
Το ύψος υπολογίζεται με το
αυτοκίνητο ξεφόρτωτο.
Χωρητικότητα πορτμπαγκάζ
Χωρητικότητα με το αυτοκίνητο
άδειο
(κανονισμός V.D.A.): ......... 275 dm
3
Χωρητικότητα με αναδιπλωμένη
την πλάτη του
πίσω καθίσματος ...........1.030 dm
3

215
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
1185
480
950
850
1665
50

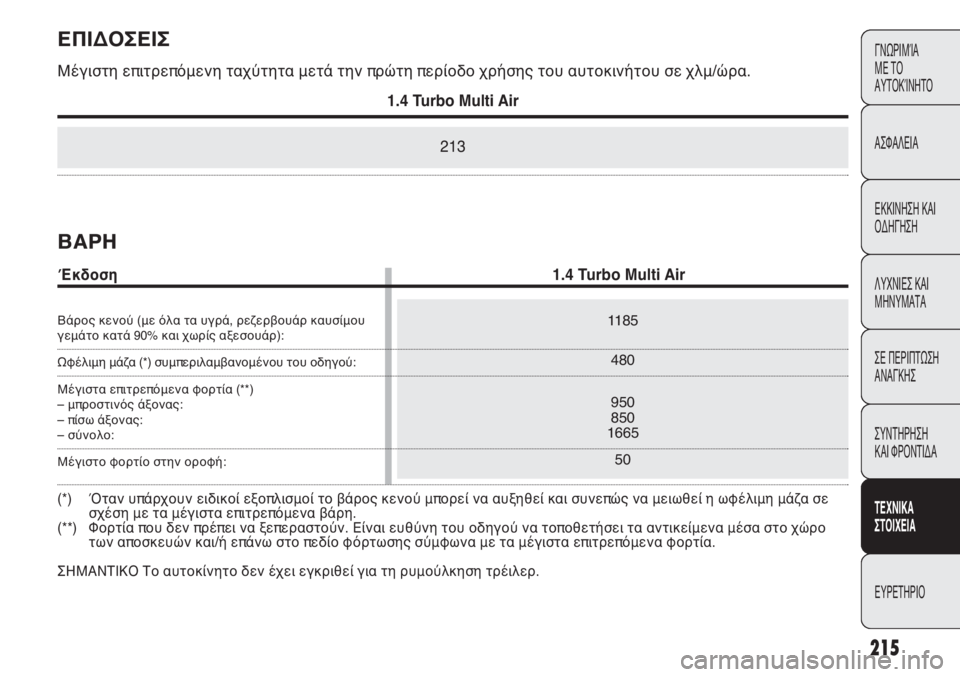

ΕΠΙΔΟΣΕΙΣ
Μέγιστη επιτρεπόμενη ταχύτητα μετά την πρώτη περίοδο χρήσης του αυτοκινήτου σε χλμ/ώρα.
1.4 Turbo Multi Air
213
ΒΑΡΗ
Έκδοση 1.4 Turbo Multi Air
Βάρος κενού (με όλα τα υγρά, ρεζερβουάρ καυσίμου γεμάτο κατά 90% και χωρίς αξεσουάρ):
Ωφέλιμη μάζα (*) συμπεριλαμβανομένου του οδηγού:
Μέγιστα επιτρεπόμενα φορτία (**)
– μπροστινός άξονας:
– πίσω άξονας:
– σύνολο:
Μέγιστο φορτίο στην οροφή:
(*) Όταν υπάρχουν ειδικοί εξοπλισμοί το βάρος κενού μπορεί να αυξηθεί και συνεπώς να μειωθεί η ωφέλιμη μάζα σε
σχέση με τα μέγιστα επιτρεπόμενα βάρη.
(**) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του οδηγού να τοποθετήσει τα αντικείμενα μέσα στο χώρο
των αποσκευών και/ή επάνω στο πεδίο φόρτωσης σύμφωνα με τα μέγιστα επιτρεπόμενα φορτία.
ΣΗΜΑΝΤΙΚΟ Το αυτοκίνητο δεν έχει εγκριθεί για τη ρυμούλκηση τρέιλερ.

Αμόλυβδη βενζίνη όχι κάτω από 95
R.O.N. (Προδιαγραφές EN 228)
Μείγμα νερού και υγρού
PARAFLU
UPστο 50% (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Μείγμα νερού και υγρού
TUTELA PROFESSIONAL S 35
216
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2

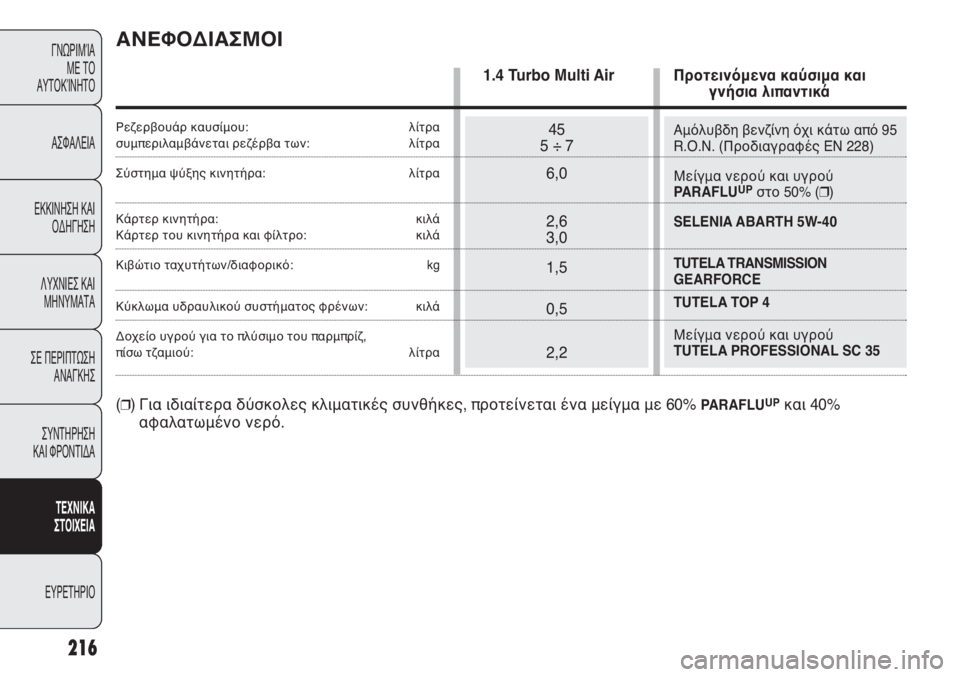

ΑΝΕΦΟΔΙΑΣΜΟΙ
1.4 Turbo Multi Air Προτεινόμενα καύσιμα καιγνήσια λιπαντικά
Ρεζερβουάρ καυσίμου: λίτρασυμπεριλαμβάνεται ρεζέρβα των: λίτρα
Σύστημα ψύξης κινητήρα: λίτρα
Κάρτερ κινητήρα: κιλάΚάρτερ του κινητήρα και φίλτρο: κιλά
Κιβώτιο ταχυτήτων/διαφορικό: kg
Κύκλωμα υδραυλικού συστήματος φρένων: κιλά
Δοχείο υγρού για το πλύσιμο του παρμπρίζ,
πίσω τζαμιού: λίτρα
(❒) Για ιδιαίτερα δύσκολες κλιματικές συνθήκες, προτείνεται ένα μείγμα με 60% PARAFLUUPκαι 40%
αφαλατωμένο νερό.

ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΠΡΟΤΕΙΝΟΜΕΝΑ ΠΡΟΙΟΝΤΑ
Χρήση Ποιοτικά χαρακτηριστικά των υγρών και των λιπαντικών Υγρά και λιπαντικά Διάστημαγια τη σωστή λειτουργία του αυτοκινήτου γνήσια αντικατάστασης
Λιπαντικά για
κινητήρα
Η χρήση λιπαντικών που έχουν χαρακτηριστικά κατώτερα από το ACEA C3 και με βαθμό SAE διαφορετικό από τον 5W-40,
μπορεί να προκαλέσει βλάβες στον κινητήρα οι οποίες δεν καλύπτονται από την εγγύηση.
217
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Λιπαντικό πλήρως συνθετικό με βαθμό
SAE 5W-40.SELENIA
ABARTH 5W-40
Approval Abarth 0102Σύμφωνα με το
πλάνο
προγραμματισμέ
νης συντήρησης

TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLUUP
(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL S 35Contractual Technical
Reference N° F201.D02
Μηχανικά κιβώτια
ταχυτήτων και
διαφορικά
Ενώσεις μπιλιοφόρων
στην πλευρά του
τροχού
Ενώσεις μπιλιοφόρων
στην πλευρά του
διαφορικού
Υδραυλικά φρένα και
υδραυλικές εντολές
συμπλέκτη
Κυκλώματα ψύξης.
Αναλογία χρήσης:
50% νερό 50%
PARAFLUUP
(❒)
Χρησιμοποιείται
καθαρό ή διαλυμένο
στα συστήματα για το
πλύσιμο των τζαμιών
Συνθετικό λιπαντικό SAE 75W
Προδιαγραφές FIAT 9.55550-MZ6
Γράσο με δισουλφίδιο μολυβδαινίου για υψηλές
θερμοκρασίες λειτουργίας.
Προδιαγραφές FIAT 9,55580. Περιεκτικότητα NL.GI. 1-2
Συνθετικό γράσο με βάση πολυουρεθάνης για υψηλές
θερμοκρασίες.
Προδιαγραφές FIAT 9.55580. Περιεκτικότητα NL.GI. 2
Συνθετικά υγρά F.M.V.S.S. n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01.
Προδιαγραφές FIAT 9.55597
Προστατευτικό με αντιψυκτική δράση κόκκινου χρώματος με
βάση μονοαιθυλικής γλυκόλης με οργανική διάταξη. Ξεπερνά
τις προδιαγραφές CUNA NC 956-16, ASTM D 3306
Προδιαγραφές FIAT 9.55523
Μείγμα αλκοολών και διαλυμάτων CUNA NC 956-II
Προδιαγραφές FIAT 9.55522.
218
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

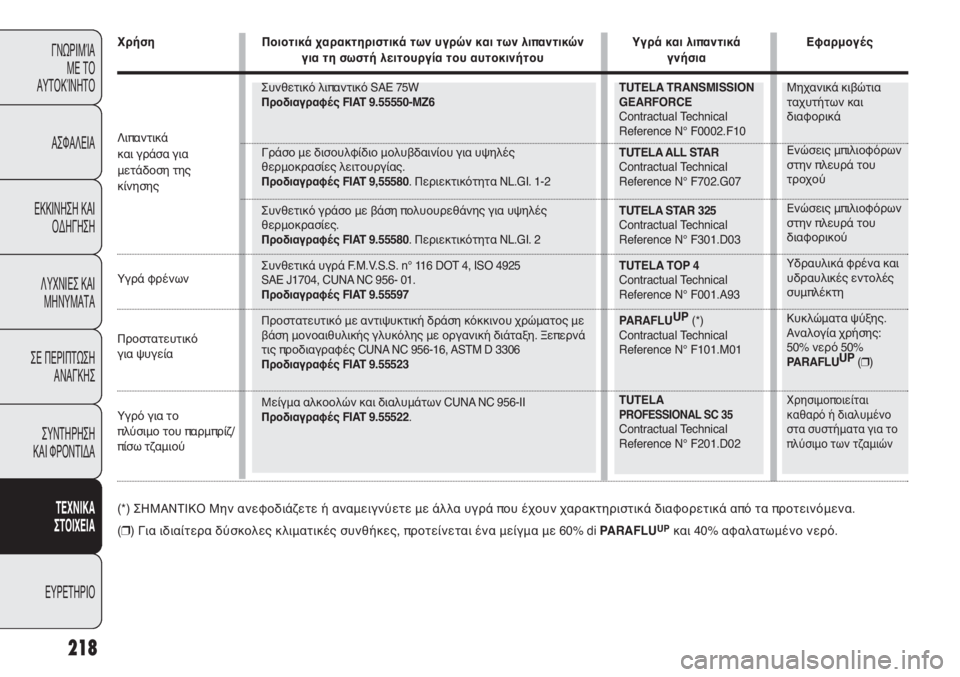

Προστατευτικό
για ψυγεία
Υγρό για το
πλύσιμο του παρμπρίζ/
πίσω τζαμιού Λιπαντικά
και γράσα για
μετάδοση της
κίνησης
Υγρά φρένων
Χρήση Ποιοτικά χαρακτηριστικά των υγρών και των λιπαντικών Υγρά και λιπαντικά Εφαρμογέςγια τη σωστή λειτουργία του αυτοκινήτου γνήσια
(*) ΣΗΜΑΝΤΙΚΟ Μην ανεφοδιάζετε ή αναμειγνύετε με άλλα υγρά που έχουν χαρακτηριστικά διαφορετικά από τα προτεινόμενα.
(❒) Για ιδιαίτερα δύσκολες κλιματικές συνθήκες, προτείνεται ένα μείγμα με 60% di PARAFLU
UPκαι 40% αφαλατωμένο νερό.

219
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
8,05,06,1

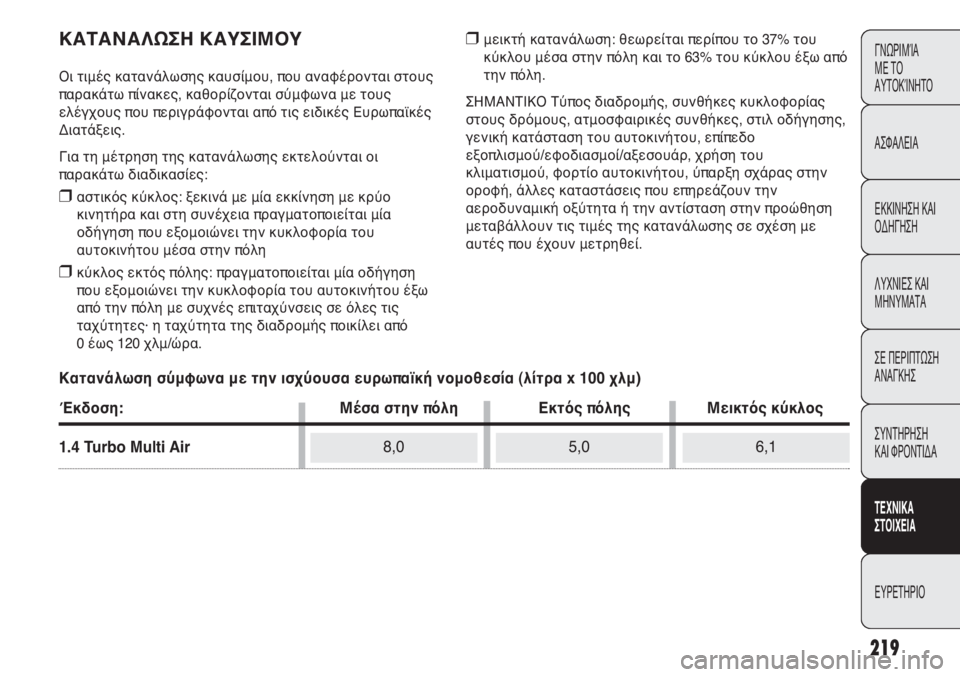

ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ
Οι τιμές κατανάλωσης καυσίμου, που αναφέρονται στους
παρακάτω πίνακες, καθορίζονται σύμφωνα με τους
ελέγχους που περιγράφονται από τις ειδικές Ευρωπαϊκές
Διατάξεις.
Για τη μέτρηση της κατανάλωσης εκτελούνται οι
παρακάτω διαδικασίες:
❒αστικός κύκλος: ξεκινά με μία εκκίνηση με κρύο
κινητήρα και στη συνέχεια πραγματοποιείται μία
οδήγηση που εξομοιώνει την κυκλοφορία του
αυτοκινήτου μέσα στην πόλη
❒κύκλος εκτός πόλης: πραγματοποιείται μία οδήγηση
που εξομοιώνει την κυκλοφορία του αυτοκινήτου έξω
από την πόλη με συχνές επιταχύνσεις σε όλες τις
ταχύτητες· η ταχύτητα της διαδρομής ποικίλει από
0 έως 120 χλμ/ώρα.
❒μεικτή κατανάλωση: θεωρείται περίπου το 37% του
κύκλου μέσα στην πόλη και το 63% του κύκλου έξω από
την πόλη.
ΣΗΜΑΝΤΙΚΟ Τύπος διαδρομής, συνθήκες κυκλοφορίας
στους δρόμους, ατμοσφαιρικές συνθήκες, στιλ οδήγησης,
γενική κατάσταση του αυτοκινήτου, επίπεδο
εξοπλισμού/εφοδιασμοί/αξεσουάρ, χρήση του
κλιματισμού, φορτίο αυτοκινήτου, ύπαρξη σχάρας στην
οροφή, άλλες καταστάσεις που επηρεάζουν την
αεροδυναμική οξύτητα ή την αντίσταση στην προώθηση
μεταβάλλουν τις τιμές της κατανάλωσης σε σχέση με
αυτές που έχουν μετρηθεί.
Κατανάλωση σύμφωνα με την ισχύουσα ευρωπαϊκή νομοθεσία (λίτρα x 100 χλμ)
Έκδοση: Μέσα στην πόλη Εκτός πόλης Μεικτός κύκλος
1.4 Turbo Multi Air
