92
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

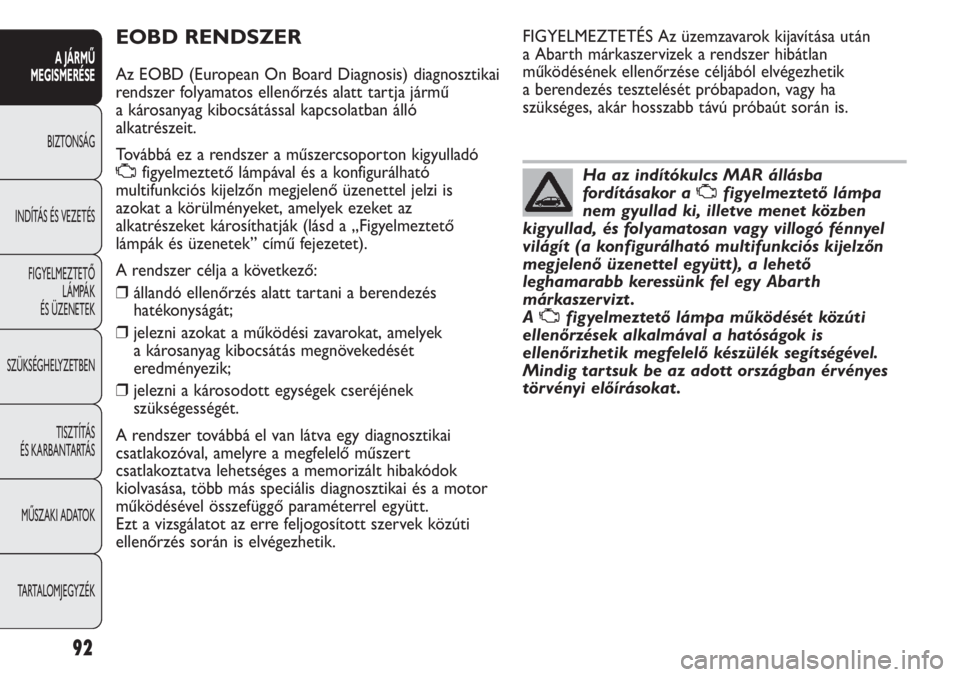

EOBD RENDSZER
Az EOBD (European On Board Diagnosis) diagnosztikai
rendszer folyamatos ellenőrzés alatt tartja jármű
a károsanyag kibocsátással kapcsolatban álló
alkatrészeit.
Továbbá ez a rendszer a műszercsoporton kigyulladó
Ufigyelmeztető lámpával és a konfigurálható
multifunkciós kijelzőn megjelenő üzenettel jelzi is
azokat a körülményeket, amelyek ezeket az
alkatrészeket károsíthatják (lásd a „Figyelmeztető
lámpák és üzenetek” című fejezetet).
A rendszer célja a következő:
❒állandó ellenőrzés alatt tartani a berendezés
hatékonyságát;
❒jelezni azokat a működési zavarokat, amelyek
a károsanyag kibocsátás megnövekedését
eredményezik;
❒jelezni a károsodott egységek cseréjének
szükségességét.
A rendszer továbbá el van látva egy diagnosztikai
csatlakozóval, amelyre a megfelelő műszert
csatlakoztatva lehetséges a memorizált hibakódok
kiolvasása, több más speciális diagnosztikai és a motor
működésével összefüggő paraméterrel együtt.
Ezt a vizsgálatot az erre feljogosított szervek közúti
ellenőrzés során is elvégezhetik.
Ha az indítókulcs MAR állásba
fordításakor a
Ufigyelmeztető lámpa
nem gyullad ki, illetve menet közben
kigyullad, és folyamatosan vagy villogó fénnyel
világít (a konfigurálható multifunkciós kijelzőn
megjelenő üzenettel együtt), a lehető
leghamarabb keressünk fel egy Abarth
márkaszervizt .
A
Ufigyelmeztető lámpa működését közúti
ellenőrzések alkalmával a hatóságok is
ellenőrizhetik megfelelő készülék segítségével.
Mindig tartsuk be az adott országban érvényes
törvényi előírásokat .
FIGYELMEZTETÉS Az üzemzavarok kijavítása után
a Abarth márkaszervizek a rendszer hibátlan
működésének ellenőrzése céljából elvégezhetik
a berendezés tesztelését próbapadon, vagy ha
szükséges, akár hosszabb távú próbaút során is.

174
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATA
Műszerfal biztosítéktábla 157. ábra
FOGYASZTÓK BIZTOSÍTÉK AMPER
Jobb oldali tompított fényszóró
Bal oldali tompított fényszóró, fényszóró magasságállítás
INT/A áramellátás a relé tekercsekhez a motortérben levő biztosítéktáblán
és a body computer vezérlőegységen
Mennyezeti lámpatest, csomagtér világítás, kesztyűtartó világítás
Akkumulátor + EOBD csatlakozó, automata légkondicionáló vezérlőegység
riasztó sziréna, autórádió, Blue&Me™ vezérlőegység áramellátás
INT áramellátás a műszercsoport, féklámpakapcsoló
(alaphelyzetben nyitott), harmadik féklámpa
Ajtózár motor az ajtókban, dead lock működtető motor
csomagtérajtó nyitó motor
Szélvédő-/hátsó ablakmosó elektromos szivattyú
Vezető oldali első ablakemelő motor
Utas oldali első ablakemelő motor
A kormánykeréken elhelyezett vezérlők világításának INT táplálása, TPMS
gumiabroncs légnyomás ellenőrző vezérlőegység, elektromos külső tükörmozgatás,
napfénytető vezérlőegység, my-port infotelematikus csatlakozóaljzat, belső
elektromos tükör
Műszercsoport
INT áramellátás a tengelykapcsoló pedál kapcsolóhoz (alaphelyzetben zárva),
tengelykapcsoló pedál kapcsoló, belső fűtés, Blue&Me™ vezérlőegység, autórádió
előkészítés, voltage stabilizer vezérlőegység, tolatólámpa a lökháratókon,
érzékelő a szervoféken, relé tekercsek a motortérben levő biztosítéktáblán

261
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

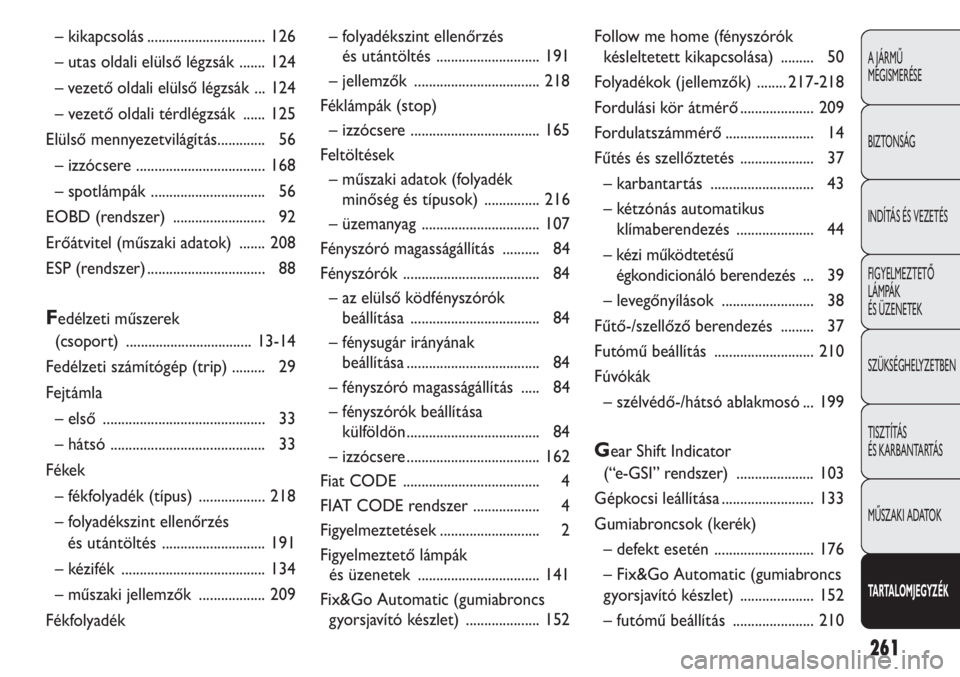

– folyadékszint ellenőrzés
és utántöltés ............................ 191
– jellemzők .................................. 218
Féklámpák (stop)
– izzócsere ................................... 165
Feltöltések
– műszaki adatok (folyadék
minőség és típusok) ............... 216
– üzemanyag ................................ 107
Fényszóró magasságállítás .......... 84
Fényszórók ..................................... 84
– az elülső ködfényszórók
beállítása ................................... 84
– fénysugár irányának
beállítása .................................... 84
– fényszóró magasságállítás ..... 84
– fényszórók beállítása
külföldön .................................... 84
– izzócsere .................................... 162
Fiat CODE ..................................... 4
FIAT CODE rendszer .................. 4
Figyelmeztetések ........................... 2
Figyelmeztető lámpák
és üzenetek ................................. 141
Fix&Go Automatic (gumiabroncs
gyorsjavító készlet) .................... 152Follow me home (fényszórók
késleltetett kikapcsolása) ......... 50
Folyadékok (jellemzők) ........ 217-218
Fordulási kör átmérő .................... 209
Fordulatszámmérő ........................ 14
Fűtés és szellőztetés .................... 37
– karbantartás ............................ 43
– kétzónás automatikus
klímaberendezés ..................... 44
– kézi működtetésű
égkondicionáló berendezés ... 39
– levegőnyílások ......................... 38
Fűtő-/szellőző berendezés ......... 37
Futómű beállítás ........................... 210
Fúvókák
– szélvédő-/hátsó ablakmosó ... 199
Gear Shift Indicator
(“e-GSI” rendszer) ..................... 103
Gépkocsi leállítása ......................... 133
Gumiabroncsok (kerék)
– defekt esetén ........................... 176
– Fix&Go Automatic (gumiabroncs
gyorsjavító készlet) .................... 152
– futómű beállítás ...................... 210 – kikapcsolás ................................ 126
– utas oldali elülső légzsák ....... 124
– vezető oldali elülső légzsák ... 124
– vezető oldali térdlégzsák ...... 125
Elülső mennyezetvilágítás............. 56
– izzócsere ................................... 168
– spotlámpák ............................... 56
EOBD (rendszer) ......................... 92
Erőátvitel (műszaki adatok) ....... 208
ESP (rendszer) ................................ 88
Fedélzeti műszerek
(csoport) ..................................13-14
Fedélzeti számítógép (trip) ......... 29
Fejtámla
– első ............................................ 33
– hátsó .......................................... 33
Fékek
– fékfolyadék (típus) .................. 218
– folyadékszint ellenőrzés
és utántöltés ............................ 191
– kézifék ....................................... 134
– műszaki jellemzők .................. 209
Fékfolyadék
