Abarth Punto Evo 2012 Notice d'entretien (in French)

180
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRESNe pas oublier que pendant le
remorquage l’assistance des dispositifs
de servofrein ou de direction assistée est
suspendue. Les actions de freinage et de
braquage, par conséquent, demandent un effort
supérieur sur la pédale ou sur le volant. Ne pas
utiliser de câbles flexibles pour effectuer le
remorquage et éviter les à-coups. Pendant les
opérations de remorquage, vérifier que la
fixation du crochet à la voiture n’endommage
pas les composants en contact. Lorsqu’on
remorque la voiture, il faut respecter les normes
spécifiques de circulation routière concernant le
dispositif de remorquage aussi bien que la
conduite.
ATTENTION
Avant de visser l’anneau, nettoyer
minutieusement le logement fileté
correspondant. Avant de commencer à
remorquer la voiture, il faut s’assurer que l’on
a bien vissé à fond l’anneau de remorquage
dans son logement.
ATTENTION
Ne pas lancer le moteur lors du
remorquage de la voiture.
ATTENTION

181
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRESAvant de procéder au remorquage,
désactiver le verrouillage de direction
(voir le paragraphe « Démarreur » dans le
chapitre « Connaissance de la voiture »).
Ne pas oublier que pendant le remorquage
l’assistance des dispositifs de servofrein ou de
direction assistée est suspendue. Les actions de
freinage et de braquage, par conséquent,
demandent un effort supérieur sur la pédale ou
sur le volant. Ne pas utiliser de câbles flexibles
pour effectuer le remorquage et éviter les à-
coups. Pendant les opérations de remorquage,
vérifier que la fixation du crochet à la voiture
n’endommage pas les composants en contact.
Lors du remorquage de la voiture, il est
obligatoire de respecter les normes spécifiques
du code de la route, relativement tant au
dispositif de remorquage, qu’au comportement
à avoir sur la route.
ATTENTION
Les crochets d’attelage avant et arrière
doivent être utilisés uniquement pour
des opérations de secours sur la route. Le
remorquage est autorisé pour des courts trajets
en utilisant le dispositif prévu à cet effet par le
code de la route (barre rigide), pour déplacer le
véhicule sur la route en vue du remorquage ou
du transport par dépanneuse. Les crochets NE
DOIVENT PAS être utilisés pour des opérations
de récupération du véhicule hors réseau routier,
ou en présence d’obstacles et/ou pour des
opérations de remorquage au moyen de câbles
ou d’autres dispositifs non rigides. Dans le
respect des conditions susmentionnées, il faudra
que les deux véhicules (celui qui tracte et celui
qui est tracté) soient le plus possible alignés sur
la même ligne médiane.
ATTENTION

page laissée intentionnellement blanche

183
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

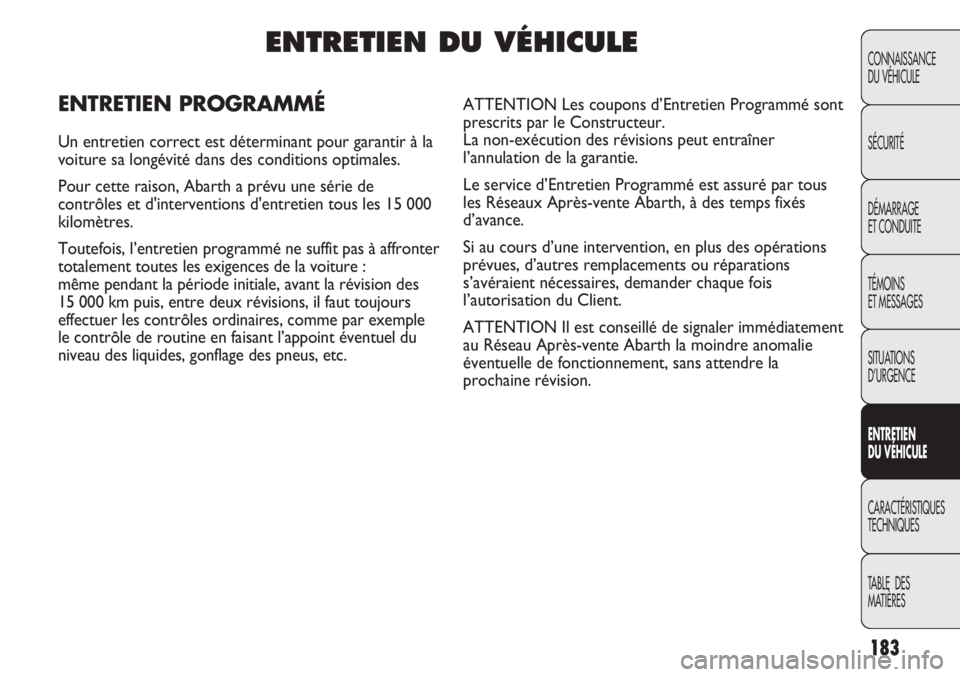

ENTRETIEN DU VÉHICULE
ENTRETIEN PROGRAMMÉ
Un entretien correct est déterminant pour garantir à la
voiture sa longévité dans des conditions optimales.
Pour cette raison, Abarth a prévu une série de
contrôles et d'interventions d'entretien tous les 15 000
kilomètres.
Toutefois, l’entretien programmé ne suffit pas à affronter
totalement toutes les exigences de la voiture :
même pendant la période initiale, avant la révision des
15 000 km puis, entre deux révisions, il faut toujours
effectuer les contrôles ordinaires, comme par exemple
le contrôle de routine en faisant l’appoint éventuel du
niveau des liquides, gonflage des pneus, etc.ATTENTION Les coupons d’Entretien Programmé sont
prescrits par le Constructeur.
La non-exécution des révisions peut entraîner
l’annulation de la garantie.
Le service d’Entretien Programmé est assuré par tous
les Réseaux Après-vente Abarth, à des temps fixés
d’avance.
Si au cours d’une intervention, en plus des opérations
prévues, d’autres remplacements ou réparations
s’avéraient nécessaires, demander chaque fois
l’autorisation du Client.
ATTENTION Il est conseillé de signaler immédiatement
au Réseau Après-vente Abarth la moindre anomalie
éventuelle de fonctionnement, sans attendre la
prochaine révision.

184
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●

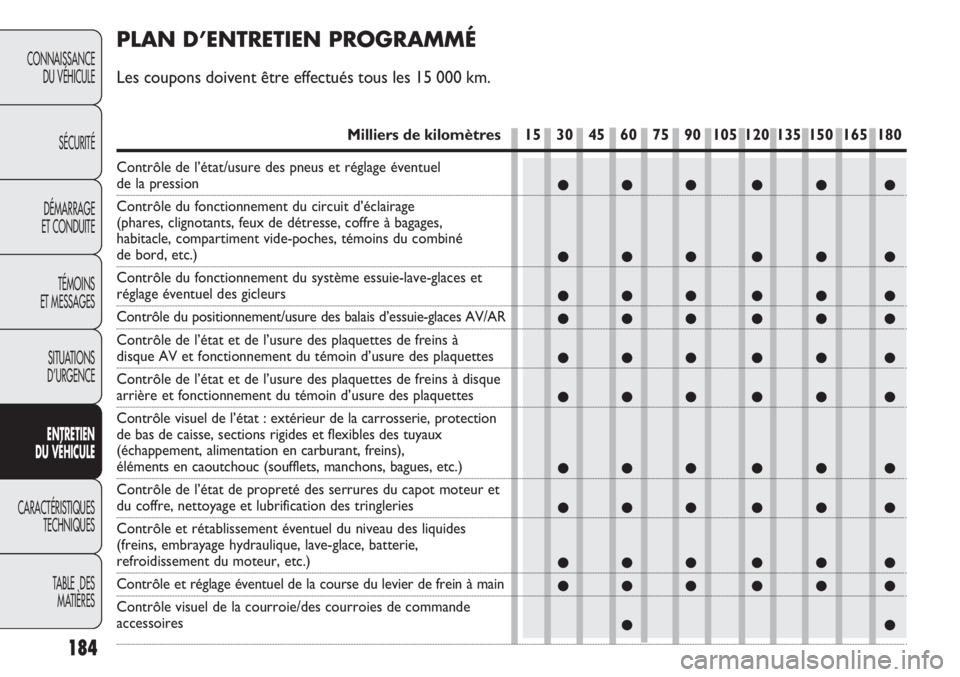

PLAN D’ENTRETIEN PROGRAMMÉ
Les coupons doivent être effectués tous les 15 000 km.
Milliers de kilomètres 15 30 45 60 75 90 105 120 135 150 165 180
Contrôle de l’état/usure des pneus et réglage éventuel de la pression
Contrôle du fonctionnement du circuit d’éclairage
(phares, clignotants, feux de détresse, coffre à bagages,
habitacle, compartiment vide-poches, témoins du combiné
de bord, etc.)
Contrôle du fonctionnement du système essuie-lave-glaces et
réglage éventuel des gicleurs
Contrôle du positionnement/usure des balais d’essuie-glaces AV/AR
Contrôle de l’état et de l’usure des plaquettes de freins à
disque AV et fonctionnement du témoin d’usure des plaquettes
Contrôle de l’état et de l’usure des plaquettes de freins à disque
arrière et fonctionnement du témoin d’usure des plaquettes
Contrôle visuel de l’état : extérieur de la carrosserie, protection
de bas de caisse, sections rigides et flexibles des tuyaux
(échappement, alimentation en carburant, freins),
éléments en caoutchouc (soufflets, manchons, bagues, etc.)
Contrôle de l’état de propreté des serrures du capot moteur et
du coffre, nettoyage et lubrification des tringleries
Contrôle et rétablissement éventuel du niveau des liquides
(freins, embrayage hydraulique, lave-glace, batterie,
refroidissement du moteur, etc.)
Contrôle et réglage éventuel de la course du levier de frein à main
Contrôle visuel de la courroie/des courroies de commande
accessoires

185
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ●
●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●
Milliers de kilomètres 15 30 45 60 75 90 105 120 135 150 165 180
Contrôle visuel de l’état de la courroie crantée de distribution
Contrôle des émissions gaz d’échappement
Contrôle du fonctionnement des systèmes de contrôle du moteur
(via la prise de diagnostic)
Remplacement de la courroie/des courroies de commande des
accessoires
Remplacement de la courroie crantée de distribution (*)
Remplacement des bougies d’allumage (1)
Remplacement de la cartouche du filtre à air
Remplacement huile moteur et filtre à huile
(ou bien tous les 12 mois) (2)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement du filtre anti pollen (ou bien tous les 15 mois)
(*) Indépendamment du nombre de kilomètres parcourus, la courroie de distribution doit être remplacée tous les 4 ans en cas d’utilisation
dans des conditions difficiles (climats rigides, utilisation en ville, longues permanences au ralenti, zones poussiéreuses) ou, quoiqu’il en soit,
tous les 5 ans.
(1)Pour assurer le bon fonctionnement et pour éviter d’endommager gravement le moteur, veiller à :
– utiliser exclusivement des bougies certifiées pour les moteurs 1.4 Turbo Multi Air du même type et de la
même marque (voir ce qui est décrit au paragraphe « Moteur ») ;
– respecter rigoureusement l’intervalle de remplacement des bougies prévu dans le Plan d’entretien
programmé ;
– il est conseillé de s’adresser au Réseau Après-vente Abarth.
(2) Si la voiture est équipée du kit esseesse (pour les versions/marchés, où cela est prévu) il faut remplacer l'huile
du moteur et le filtre à huile tous les 10.000 km ou bien tous les 12 mois.

UTILISATION INTENSE DU VÉHICULE
Si la voiture est utilisée dans l’une des conditions
suivantes particulièrement sévères :
❒routes poussiéreuses ;
❒parcours brefs (moins de 7-8 km) et répétés et à une
température extérieure inférieure à zéro ;
❒moteur qui tourne fréquemment au ralenti ou bien
conduite sur de longs parcours à faible vitesse (ex.
livraisons porte à porte) ou bien en cas de longue
immobilisation ;
❒ parcours urbains ;
Il est nécessaire de réaliser les vérifications suivantes,
à des intervalles plus fréquents que ceux indiqués dans
le Plan d’entretien programmé :
❒ contrôle état et usure plaquettes freins à disque avant ;
❒ contrôle état propreté serrures capot moteur et
coffre, nettoyage et lubrification des tringleries ;
❒ contrôle visuel conditions : moteur, BV, transmission,
portions rigides et flexibles des tuyaux (échappement
– alimentation carburant – freins), éléments en
caoutchouc (coiffes – manchons- douilles etc.) ;
❒ contrôle de l’état de charge et du niveau du liquide de
la batterie (électrolyte) ;
❒ contrôle visuel état des courroies commandes
accessoires ;
❒ contrôle et éventuelle substitution du filtre anti-
pollen ;
❒ contrôle et remplacement éventuel du filtre à air.
CONTRÔLES PÉRIODIQUES
Tous les 1 000 km ou avant de longs voyages, contrôler
et si nécessaire rétablir :
❒niveau du liquide de refroidissement du moteur ;
❒niveau du liquide de freins ;
❒niveau du liquide du lave-glace ;
❒pression et état des pneus ;
❒fonctionnement des équipement d’éclairage (phares,
clignotants, détresse, etc.) ;
❒fonctionnement du système essuie/lave-glace et
positionnement/usure des balais d’essuie-glace/essuie-
lunette arrière.
Tous les 3 000 km contrôler et éventuellement rectifier :
le niveau d’huile du moteur.
Il est conseillé d’adopter les produits de PETRONAS
LUBRICANTS, conçus et réalisés spécialement pour les
voitures Abarth (voir le tableau « Ravitaillements » au
chapitre « Caractéristiques techniques »).
186
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

VÉRIFICATION DES
NIVEAUX
187
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
fig. 166
Ne jamais fumer
durant les interventions
dans le compartiment moteur :
il pourrait y avoir du gaz ou
des vapeurs inflammables,
avec risque d’incendie.
ATTENTION
Attention, pendant les
remplissages, ne pas
confondre les différents
types de liquides : ils sont tous
incompatibles entre eux et
pourraient endommager
gravement la voiture.
1. Liquide de refroidissement moteur – 2. Batterie
– 3. Liquide lave-glace 4. Liquide de freins – 5. Huile moteur.
132 4
5
F0U170Ab

188
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U171Abfig. 167
HUILE MOTEUR fig. 167
Le contrôle doit être effectué avec la voiture sur sol
plat, quelques minutes (environ 5) après l’arrêt du
moteur.
Le niveau d’huile doit être compris entre les repères
MIN et MAX sur la jauge de contrôle B.
L’intervalle entre MIN et MAX correspond à environ
1 litre d’huile.
Si le niveau d’huile est près ou au-dessous du repère
MIN, faire l’appoint d’huile à travers le goulot de
remplissage A jusqu’au repère MAX.
Le niveau d’huile ne doit jamais dépasser le repère
MAX.CONSOMMATION D’HUILE MOTEUR
À titre indicatif, la consommation maximum d’huile
moteur est de 400 grammes tous les 1 000 km.
Pendant la première période d’utilisation de la voiture,
le moteur se trouve en phase de rodage et la
consommation d’huile moteur n’est pas encore stable. Il
faut attendre d’avoir parcouru les premiers 5 000 ou
6 000 km.
ATTENTION La consommation de l’huile moteur
dépend de la conduite et des conditions d’utilisation de
la voiture.
ATTENTION Après avoir effectué l’appoint d’huile ou
la vidange, avant de vérifier le niveau, faire tourner le
moteur pendant quelques secondes et attendre
quelques minutes après l’arrêt.
Lorsque le moteur est chaud, agir avec
extrême prudence à l’intérieur du
compartiment moteur : risque de brûlures. Ne
pas oublier que lorsque le moteur est chaud le
ventilateur électrique peut s’actionner : danger
de blessures. Attention aux écharpes, cravates
et vêtements non adhérents : ils pourraient être
entraînés par les organes en mouvement.
ATTENTION
Ne pas faire l’appoint avec de l’huile
ayant des caractéristiques différentes de
celle qui est dans le moteur.

189
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U172Abfig. 168
LIQUIDE DU CIRCUIT DE REFROIDISSEMENT
DU MOTEUR fig. 168
Le niveau du liquide doit être contrôlé moteur froid et
doit être compris entre les repères MIN et MAX gravés
sur le vase.
Si le niveau est insuffisant, verser lentement, par
l’embout A du vase, un mélange composé de 50%
d’eau déminéralisée et de liquide PARAFLU
UPde
PETRONAS LUBRICANTS, jusqu’à ce que le niveau
s’approche de MAX.
L’huile moteur usagée et le filtre à huile
contiennent des substances dangereuses
pour l’environnement. Pour la vidange de
l’huile et le remplacement des filtres, il est
conseillé de s’adresser au Réseau Après-vente
Abarth, équipé pour écouler l’huile et les filtres
usagés dans le respect de la nature et de la
réglementation.
Le circuit de refroidissement du moteur
utilise le fluide de protection antigel
PARAFLU
UP. Pour l’appoint éventuel,
utiliser un fluide du même type que celui qui se
trouve dans le circuit de refroidissement. Le fluide
PARAFLU
UPne peut être mélangé avec aucun
autre fluide. Si cela devait se produire, ne jamais
démarrer le moteur et contacter le Réseau Après-
vente Abarth.
Le mélange de PARAFLUUPet d’eau déminéralisée
concentré à 50 % assure la protection jusqu’à la
température de –35 °C.
Dans des conditions climatiques particulièrement
sévères, le mélange préconisé est 60 % de PARAFLU
UP
et de 40 % d’eau déminéralisée.
Le circuit de refroidissement est
pressurisé. Au besoin, ne remplacer le
bouchon que par une pièce d’origine, sous peine
de détérioration du circuit. Lorsque le moteur
est chaud, ne jamais ôter le bouchon du vase :
danger de brûlures.
ATTENTION
