Alfa Romeo 147 2010 Manual de Empleo y Cuidado (in Spanish)

CONOCIMIENTO DEL COCHE
79
Testigo en
el cuadranteVisualización
en la pantalla

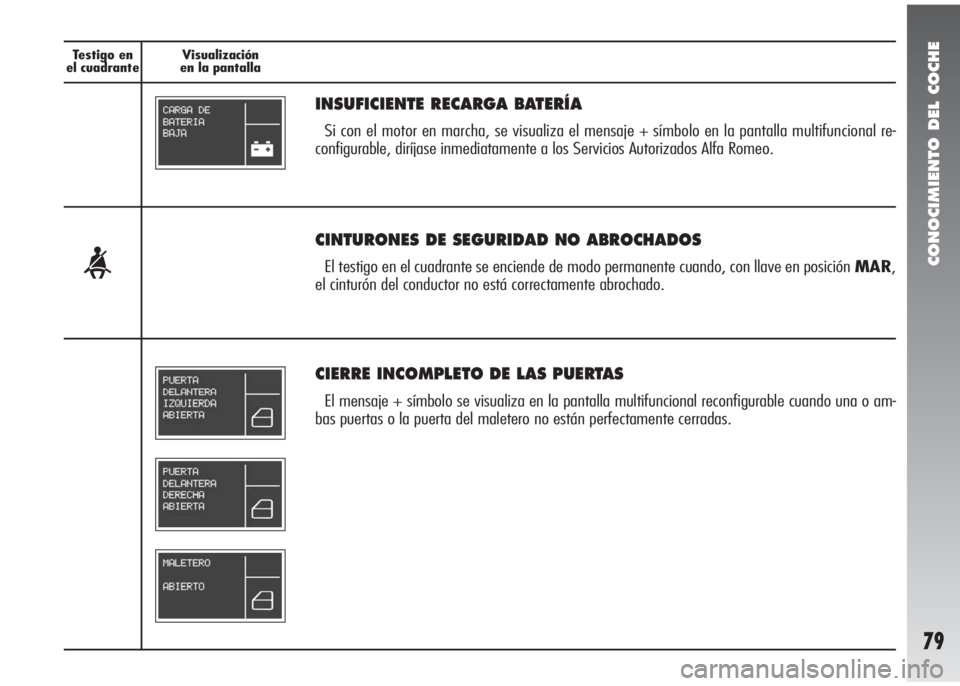

INSUFICIENTE RECARGA BATERÍA
Si con el motor en marcha, se visualiza el mensaje + símbolo en la pantalla multifuncional re-
configurable, diríjase inmediatamente a los Servicios Autorizados Alfa Romeo.
<
CINTURONES DE SEGURIDAD NO ABROCHADOS
El testigo en el cuadrante se enciende de modo permanente cuando, con llave en posición MAR,
el cinturón del conductor no está correctamente abrochado.
CIERRE INCOMPLETO DE LAS PUERTAS
El mensaje + símbolo se visualiza en la pantalla multifuncional reconfigurable cuando una o am-
bas puertas o la puerta del maletero no están perfectamente cerradas.

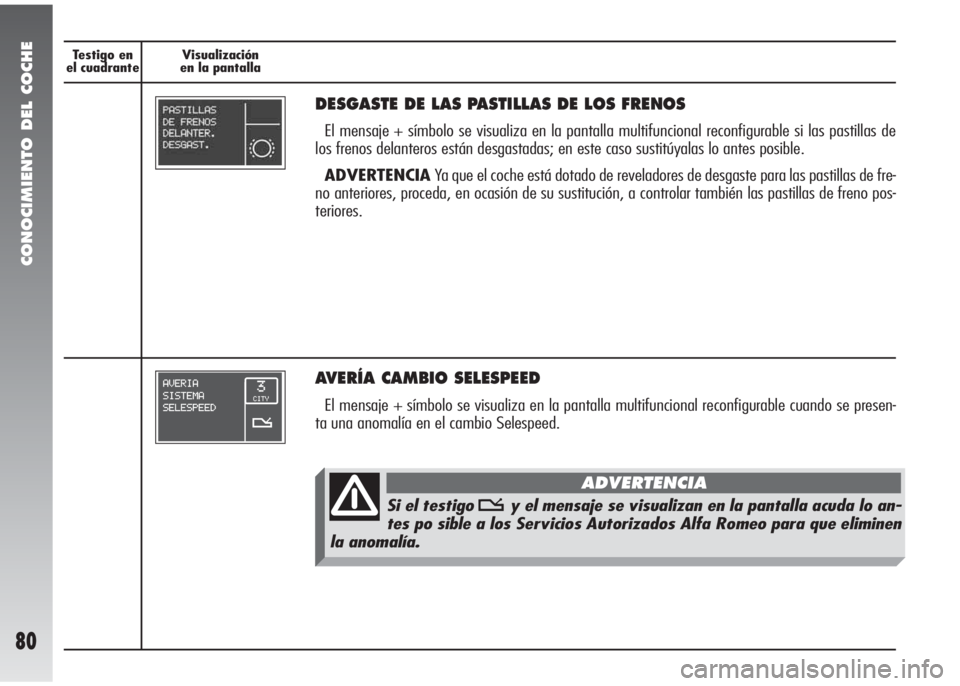

CONOCIMIENTO DEL COCHE
80
Testigo en
el cuadranteVisualización
en la pantalla
DESGASTE DE LAS PASTILLAS DE LOS FRENOS
El mensaje + símbolo se visualiza en la pantalla multifuncional reconfigurable si las pastillas de
los frenos delanteros están desgastadas; en este caso sustitúyalas lo antes posible.
ADVERTENCIAYa que el coche está dotado de reveladores de desgaste para las pastillas de fre-
no anteriores, proceda, en ocasión de su sustitución, a controlar también las pastillas de freno pos-
teriores.
AVERÍA CAMBIO SELESPEED
El mensaje + símbolo se visualiza en la pantalla multifuncional reconfigurable cuando se presen-
ta una anomalía en el cambio Selespeed.
Si el testigo ty el mensaje se visualizan en la pantalla acuda lo an-
tes po sible a los Servicios Autorizados Alfa Romeo para que eliminen
la anomalía.
ADVERTENCIA

CONOCIMIENTO DEL COCHE
81
Testigo en
el cuadranteVisualización
en la pantalla
U

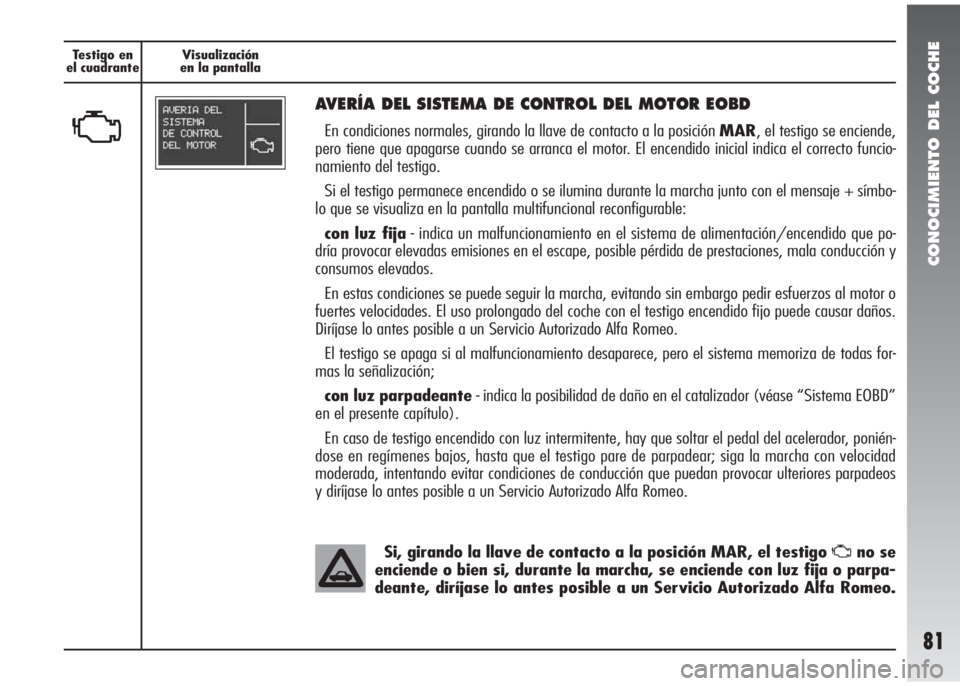

AVERÍA DEL SISTEMA DE CONTROL DEL MOTOR EOBD
En condiciones normales, girando la llave de contacto a la posición MAR, el testigo se enciende,
pero tiene que apagarse cuando se arranca el motor. El encendido inicial indica el correcto funcio-
namiento del testigo.
Si el testigo permanece encendido o se ilumina durante la marcha junto con el mensaje + símbo-
lo que se visualiza en la pantalla multifuncional reconfigurable:
con luz fija- indica un malfuncionamiento en el sistema de alimentación/encendido que po-
dría provocar elevadas emisiones en el escape, posible pérdida de prestaciones, mala conducción y
consumos elevados.
En estas condiciones se puede seguir la marcha, evitando sin embargo pedir esfuerzos al motor o
fuertes velocidades. El uso prolongado del coche con el testigo encendido fijo puede causar daños.
Diríjase lo antes posible a un Servicio Autorizado Alfa Romeo.
El testigo se apaga si al malfuncionamiento desaparece, pero el sistema memoriza de todas for-
mas la señalización;
con luz parpadeante- indica la posibilidad de daño en el catalizador (véase “Sistema EOBD”
en el presente capítulo).
En caso de testigo encendido con luz intermitente, hay que soltar el pedal del acelerador, ponién-
dose en regímenes bajos, hasta que el testigo pare de parpadear; siga la marcha con velocidad
moderada, intentando evitar condiciones de conducción que puedan provocar ulteriores parpadeos
y diríjase lo antes posible a un Servicio Autorizado Alfa Romeo.
Si, girando la llave de contacto a la posición MAR, el testigo Uno se
enciende o bien si, durante la marcha, se enciende con luz fija o parpa-
deante, diríjase lo antes posible a un Servicio Autorizado Alfa Romeo.

CONOCIMIENTO DEL COCHE
82
Visualización
en la pantalla Testigo en
el cuadrante

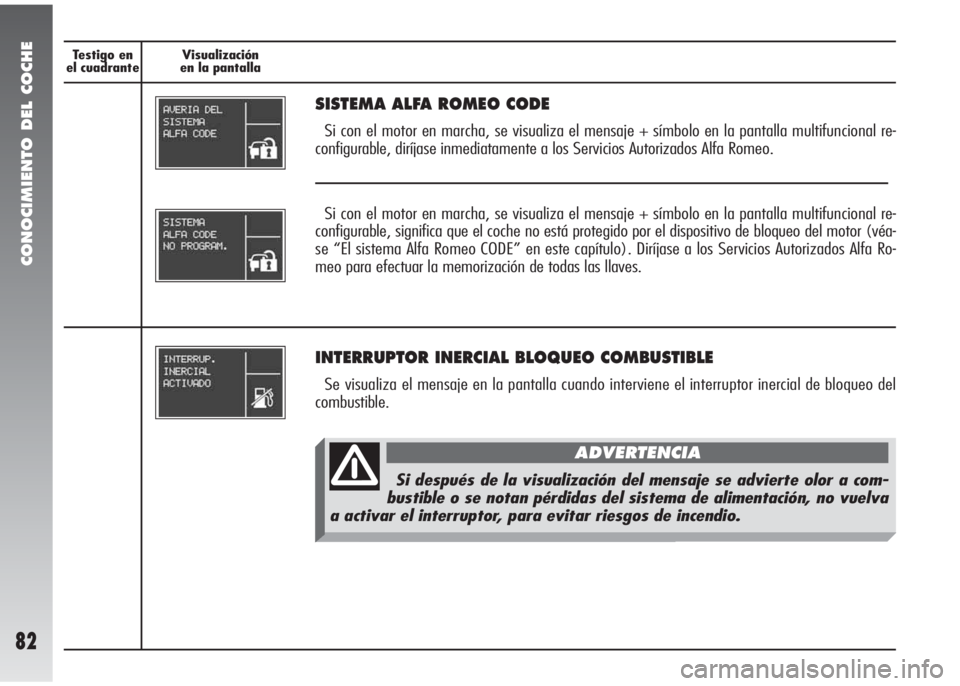

SISTEMA ALFA ROMEO CODE
Si con el motor en marcha, se visualiza el mensaje + símbolo en la pantalla multifuncional re-
configurable, diríjase inmediatamente a los Servicios Autorizados Alfa Romeo.
Si con el motor en marcha, se visualiza el mensaje + símbolo en la pantalla multifuncional re-
configurable, significa que el coche no está protegido por el dispositivo de bloqueo del motor (véa-
se “El sistema Alfa Romeo CODE” en este capítulo). Diríjase a los Servicios Autorizados Alfa Ro-
meo para efectuar la memorización de todas las llaves.
INTERRUPTOR INERCIAL BLOQUEO COMBUSTIBLE
Se visualiza el mensaje en la pantalla cuando interviene el interruptor inercial de bloqueo del
combustible.
Si después de la visualización del mensaje se advierte olor a com-
bustible o se notan pérdidas del sistema de alimentación, no vuelva
a activar el interruptor, para evitar riesgos de incendio.
ADVERTENCIA

CONOCIMIENTO DEL COCHE
Testigo en
el cuadranteVisualización
en la pantalla
>

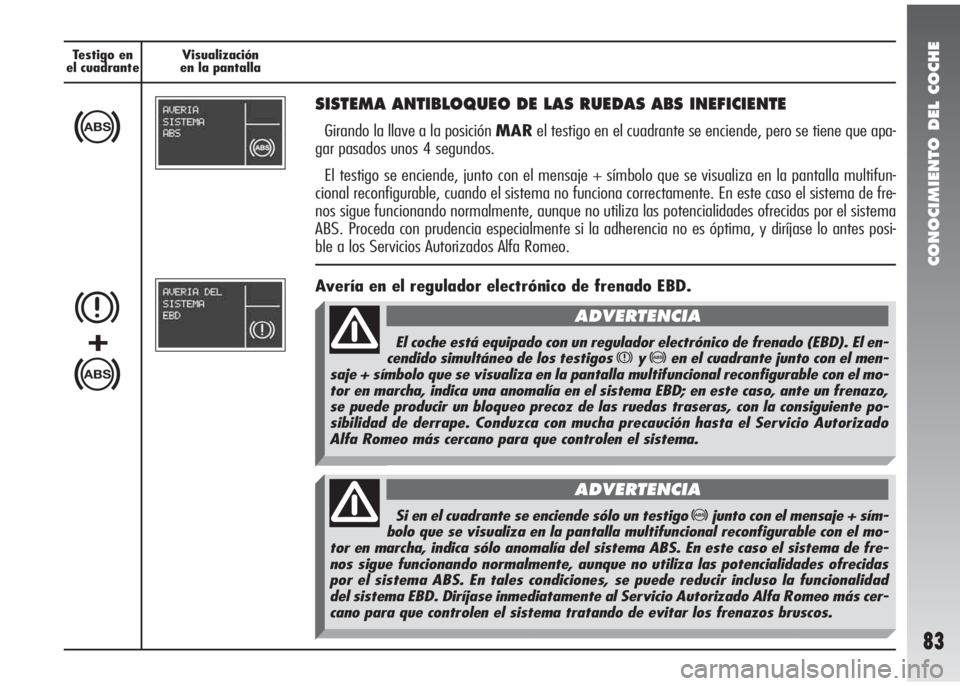

SISTEMA ANTIBLOQUEO DE LAS RUEDAS ABS INEFICIENTE
Girando la llave a la posición MARel testigo en el cuadrante se enciende, pero se tiene que apa-
gar pasados unos 4 segundos.
El testigo se enciende, junto con el mensaje + símbolo que se visualiza en la pantalla multifun-
cional reconfigurable, cuando el sistema no funciona correctamente. En este caso el sistema de fre-
nos sigue funcionando normalmente, aunque no utiliza las potencialidades ofrecidas por el sistema
ABS. Proceda con prudencia especialmente si la adherencia no es óptima, y diríjase lo antes posi-
ble a los Servicios Autorizados Alfa Romeo.
Avería en el regulador electrónico de frenado EBD.
x
>
+
83
El coche está equipado con un regulador electrónico de frenado (EBD). El en-
cendido simultáneo de los testigosxy>en el cuadrante junto con el men-
saje + símbolo que se visualiza en la pantalla multifuncional reconfigurable con el mo-
tor en marcha, indica una anomalía en el sistema EBD; en este caso, ante un frenazo,
se puede producir un bloqueo precoz de las ruedas traseras, con la consiguiente po-
sibilidad de derrape. Conduzca con mucha precaución hasta el Servicio Autorizado
Alfa Romeo más cercano para que controlen el sistema.
ADVERTENCIA
Si en el cuadrante se enciende sólo un testigo>junto con el mensaje + sím-
bolo que se visualiza en la pantalla multifuncional reconfigurable con el mo-
tor en marcha, indica sólo anomalía del sistema ABS. En este caso el sistema de fre-
nos sigue funcionando normalmente, aunque no utiliza las potencialidades ofrecidas
por el sistema ABS. En tales condiciones, se puede reducir incluso la funcionalidad
del sistema EBD. Diríjase inmediatamente al Servicio Autorizado Alfa Romeo más cer-
cano para que controlen el sistema tratando de evitar los frenazos bruscos.
ADVERTENCIA

CONOCIMIENTO DEL COCHE
84
Testigo en
el cuadranteVisualización
en la pantalla
F

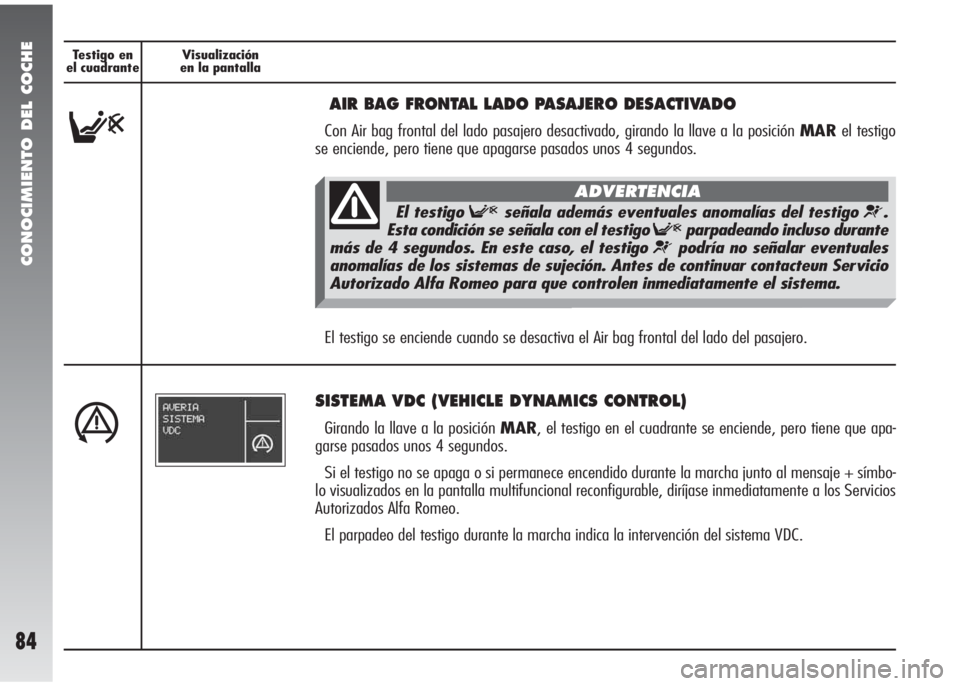

AIR BAG FRONTAL LADO PASAJERO DESACTIVADO
Con Air bag frontal del lado pasajero desactivado, girando la llave a la posición MARel testigo
se enciende, pero tiene que apagarse pasados unos 4 segundos.
á
El testigo se enciende cuando se desactiva el Air bag frontal del lado del pasajero.
El testigo Fseñala además eventuales anomalías del testigo ¬.
Esta condición se señala con el testigo
Fparpadeando incluso durante
más de 4 segundos. En este caso, el testigo
¬podría no señalar eventuales
anomalías de los sistemas de sujeción. Antes de continuar contacteun Servicio
Autorizado Alfa Romeo para que controlen inmediatamente el sistema.
ADVERTENCIA
SISTEMA VDC (VEHICLE DYNAMICS CONTROL)
Girando la llave a la posición MAR, el testigo en el cuadrante se enciende, pero tiene que apa-
garse pasados unos 4 segundos.
Si el testigo no se apaga o si permanece encendido durante la marcha junto al mensaje + símbo-
lo visualizados en la pantalla multifuncional reconfigurable, diríjase inmediatamente a los Servicios
Autorizados Alfa Romeo.
El parpadeo del testigo durante la marcha indica la intervención del sistema VDC.

CONOCIMIENTO DEL COCHE
85
Testigo en
el cuadranteVisualización
en la pantalla

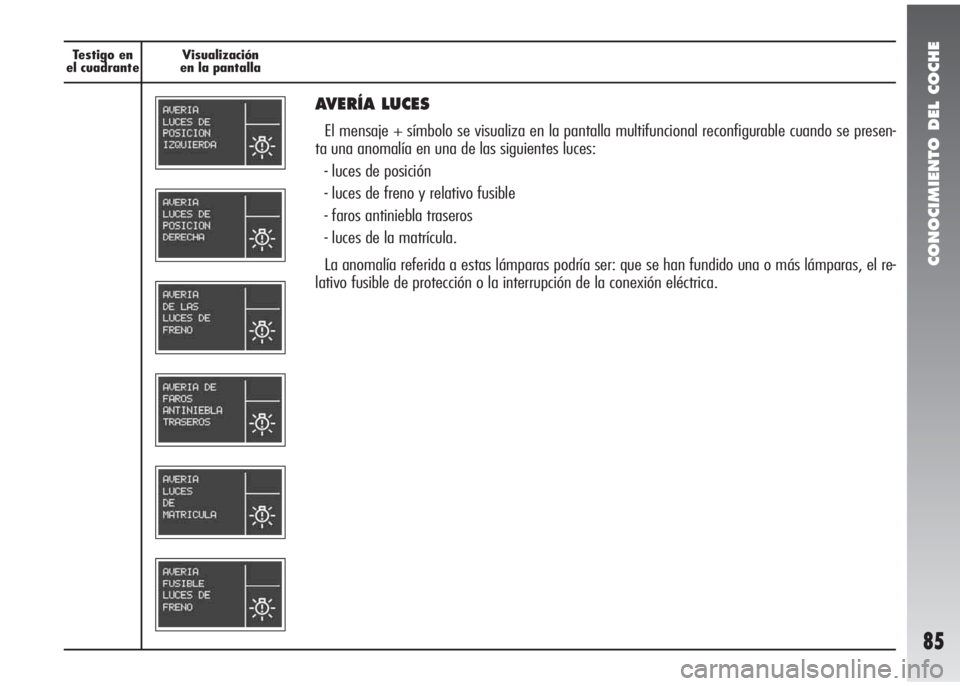

AVERÍA LUCES
El mensaje + símbolo se visualiza en la pantalla multifuncional reconfigurable cuando se presen-
ta una anomalía en una de las siguientes luces:
- luces de posición
- luces de freno y relativo fusible
- faros antiniebla traseros
- luces de la matrícula.
La anomalía referida a estas lámparas podría ser: que se han fundido una o más lámparas, el re-
lativo fusible de protección o la interrupción de la conexión eléctrica.

CONOCIMIENTO DEL COCHE
86
Testigo en
el cuadranteVisualización
en la pantalla

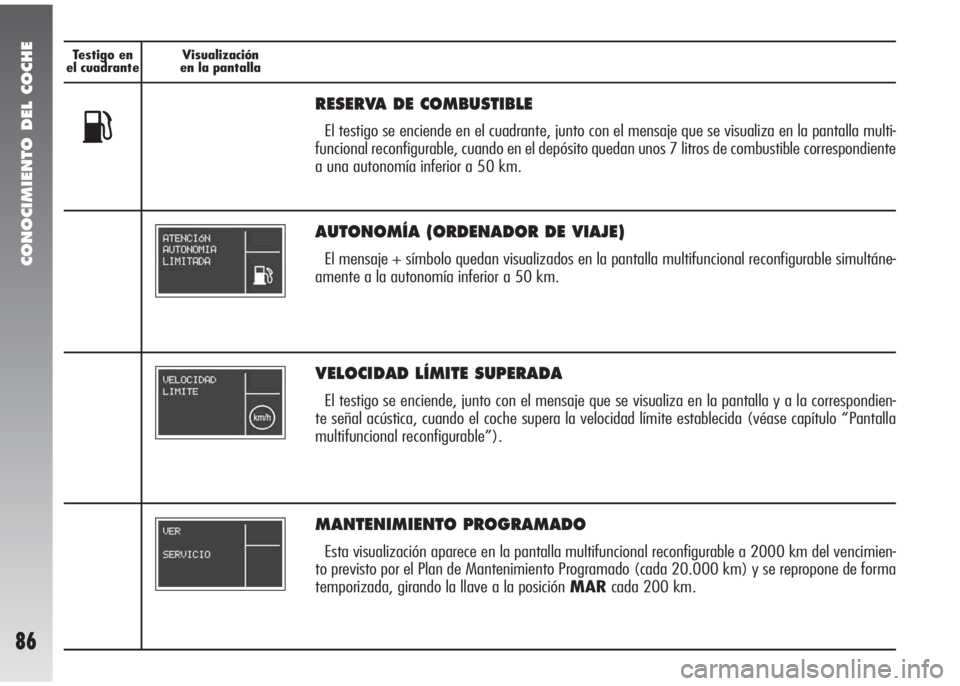

VELOCIDAD LÍMITE SUPERADA
El testigo se enciende, junto con el mensaje que se visualiza en la pantalla y a la correspondien-
te señal acústica, cuando el coche supera la velocidad límite establecida (véase capítulo “Pantalla
multifuncional reconfigurable”).
K
RESERVA DE COMBUSTIBLE
El testigo se enciende en el cuadrante, junto con el mensaje que se visualiza en la pantalla multi-
funcional reconfigurable, cuando en el depósito quedan unos 7 litros de combustible correspondiente
a una autonomía inferior a 50 km.
AUTONOMÍA (ORDENADOR DE VIAJE)
El mensaje + símbolo quedan visualizados en la pantalla multifuncional reconfigurable simultáne-
amente a la autonomía inferior a 50 km.
MANTENIMIENTO PROGRAMADO
Esta visualización aparece en la pantalla multifuncional reconfigurable a 2000 km del vencimien-
to previsto por el Plan de Mantenimiento Programado (cada 20.000 km) y se repropone de forma
temporizada, girando la llave a la posición MARcada 200 km.

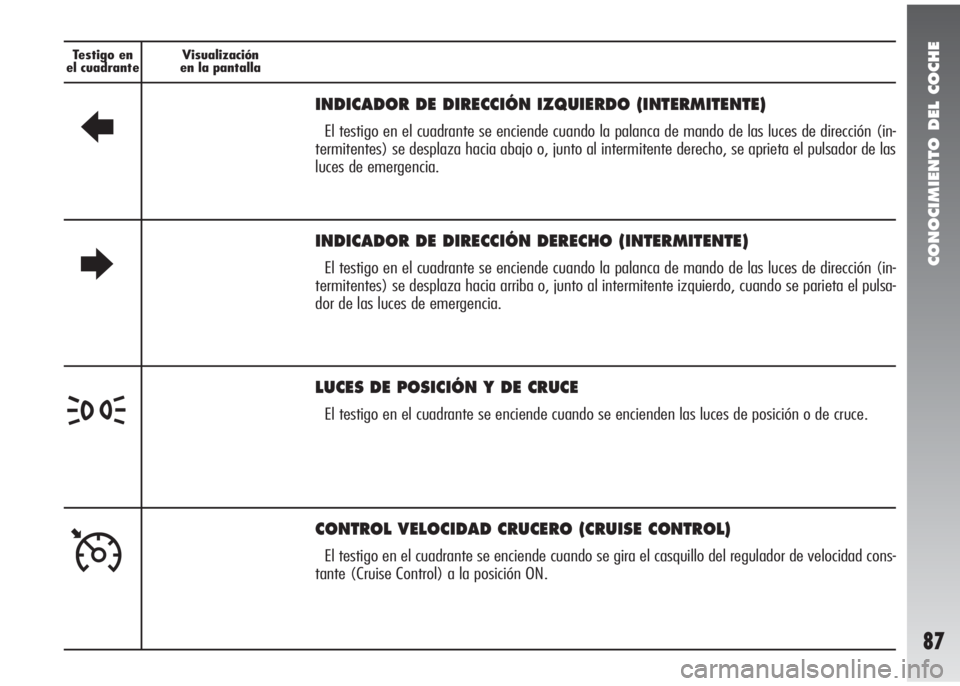

CONOCIMIENTO DEL COCHE
87
Testigo en
el cuadranteVisualización
en la pantalla
R
INDICADOR DE DIRECCIÓN IZQUIERDO (INTERMITENTE)
El testigo en el cuadrante se enciende cuando la palanca de mando de las luces de dirección (in-
termitentes) se desplaza hacia abajo o, junto al intermitente derecho, se aprieta el pulsador de las
luces de emergencia.
E
INDICADOR DE DIRECCIÓN DERECHO (INTERMITENTE)
El testigo en el cuadrante se enciende cuando la palanca de mando de las luces de dirección (in-
termitentes) se desplaza hacia arriba o, junto al intermitente izquierdo, cuando se parieta el pulsa-
dor de las luces de emergencia.
3
LUCES DE POSICIÓN Y DE CRUCE
El testigo en el cuadrante se enciende cuando se encienden las luces de posición o de cruce.
Ü
CONTROL VELOCIDAD CRUCERO (CRUISE CONTROL)
El testigo en el cuadrante se enciende cuando se gira el casquillo del regulador de velocidad cons-
tante (Cruise Control) a la posición ON.

CONOCIMIENTO DEL COCHE
88
Testigo en
el cuadranteVisualización
en la pantalla

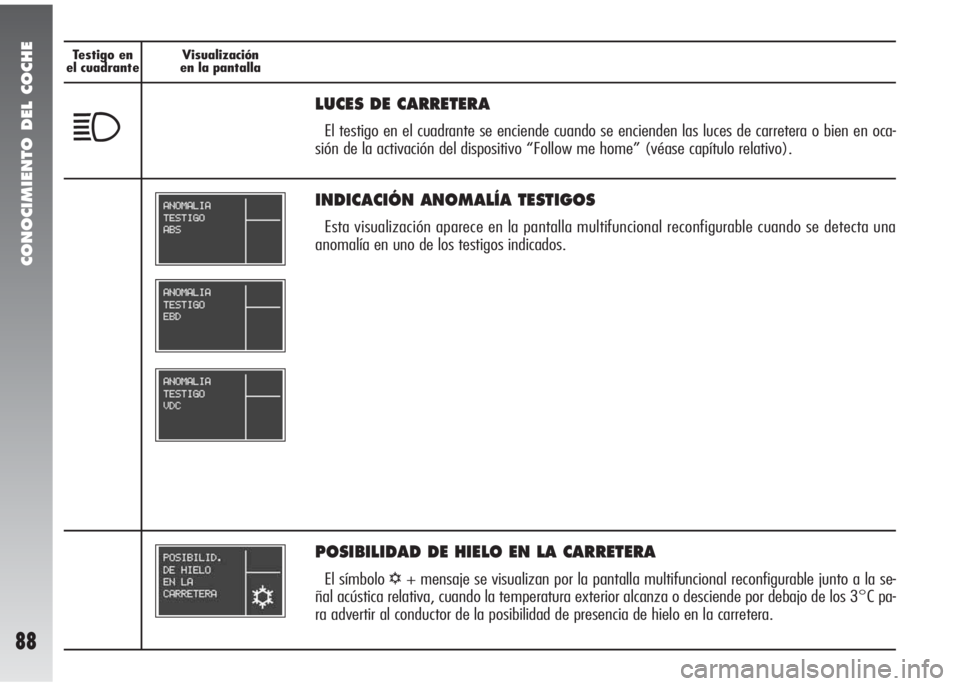

LUCES DE CARRETERA
El testigo en el cuadrante se enciende cuando se encienden las luces de carretera o bien en oca-
sión de la activación del dispositivo “Follow me home” (véase capítulo relativo).1
INDICACIÓN ANOMALÍA TESTIGOS
Esta visualización aparece en la pantalla multifuncional reconfigurable cuando se detecta una
anomalía en uno de los testigos indicados.
POSIBILIDAD DE HIELO EN LA CARRETERA
El símbolo √+ mensaje se visualizan por la pantalla multifuncional reconfigurable junto a la se-
ñal acústica relativa, cuando la temperatura exterior alcanza o desciende por debajo de los 3°C pa-
ra advertir al conductor de la posibilidad de presencia de hielo en la carretera.
