CONOCIMIENTO DEL COCHE
69

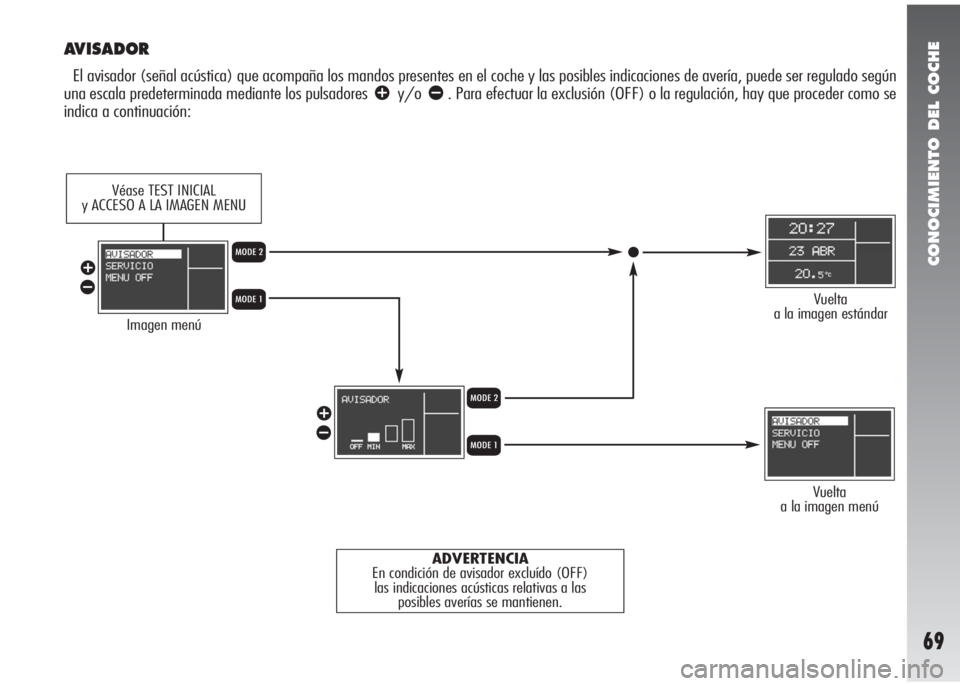

AVISADOR
El avisador (señal acústica) que acompaña los mandos presentes en el coche y las posibles indicaciones de avería, puede ser regulado según
una escala predeterminada mediante los pulsadores
ây/oã. Para efectuar la exclusión (OFF) o la regulación, hay que proceder como se
indica a continuación:
Imagen menú
Vuelta
a la imagen menú
Vuelta
a la imagen estándarQ
Q R
R
â
ã
â
ã
ADVERTENCIA
En condición de avisador excluído (OFF)
las indicaciones acústicas relativas a las
posibles averías se mantienen.
Véase TEST INICIAL
y ACCESO A LA IMAGEN MENU

CONOCIMIENTO DEL COCHE
70

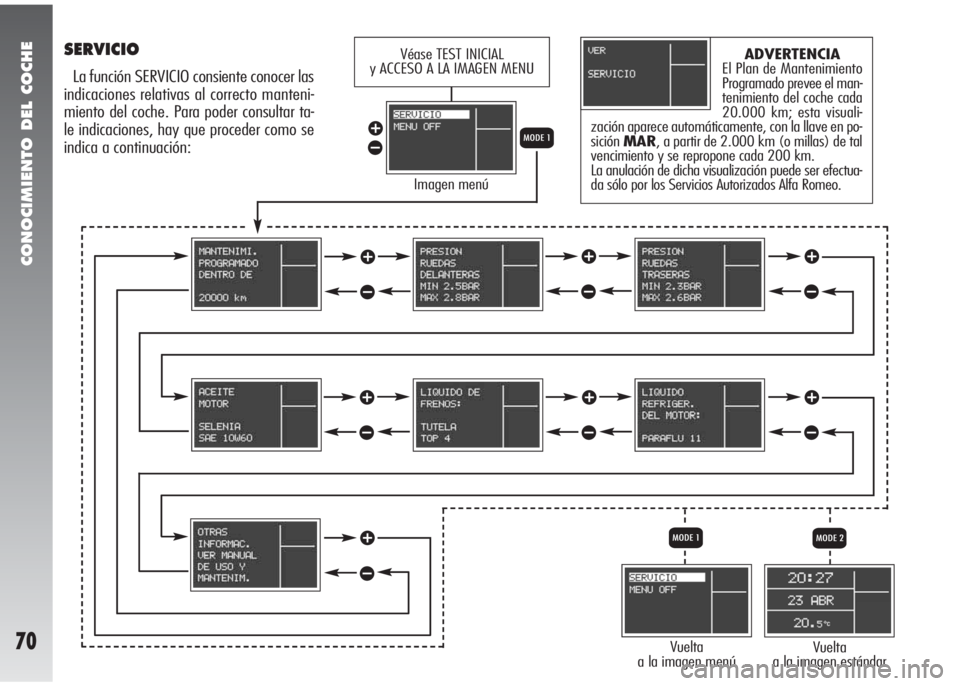

SERVICIO
La función SERVICIO consiente conocer las
indicaciones relativas al correcto manteni-
miento del coche. Para poder consultar ta-
le indicaciones, hay que proceder como se
indica a continuación:
Imagen menú
Vuelta
a la imagen menúVuelta
a la imagen estándar
ADVERTENCIA
El Plan de Mantenimiento
Programado prevee el man-
tenimiento del coche cada
20.000 km; esta visuali-
zación aparece automáticamente, con la llave en po-
siciónMAR, a partir de 2.000 km (o millas) de tal
vencimiento y se repropone cada 200 km.
La anulación de dicha visualización puede ser efectua-
da sólo por los Servicios Autorizados Alfa Romeo.
Q
QR
â
ã
â
ã
â
ã
â
ãâ
ãâ
ã
â
ã
â
ã
Véase TEST INICIAL
y ACCESO A LA IMAGEN MENU

CONOCIMIENTO DEL COCHE
71

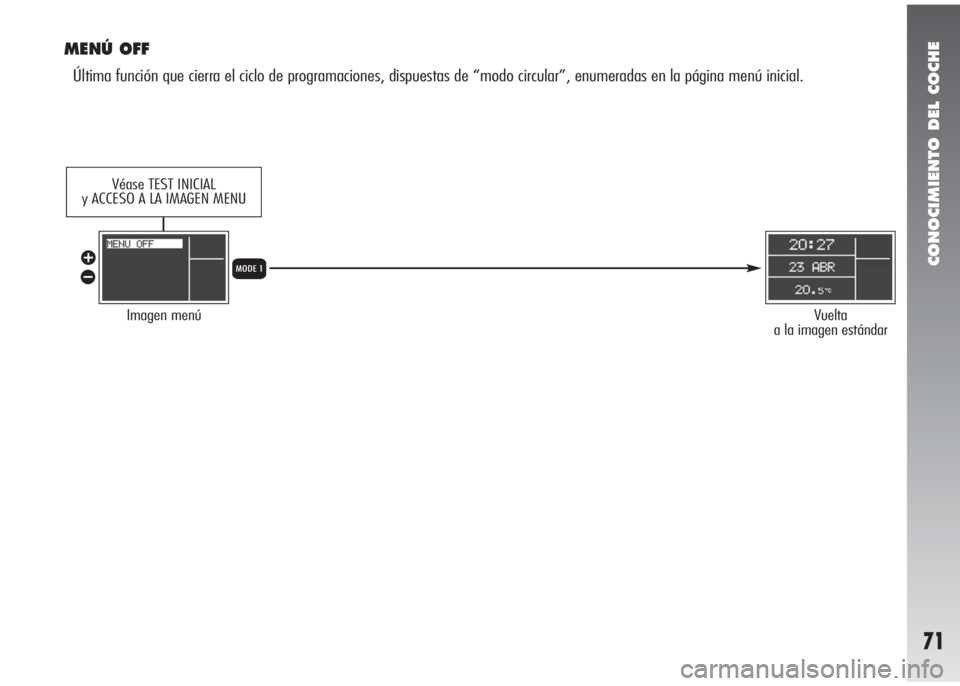

MENÚ OFF
Última función que cierra el ciclo de programaciones, dispuestas de “modo circular”, enumeradas en la página menú inicial.
Imagen menúVuelta
a la imagen estándar
Qâ
ã
Véase TEST INICIAL
y ACCESO A LA IMAGEN MENU

CONOCIMIENTO DEL COCHE
72

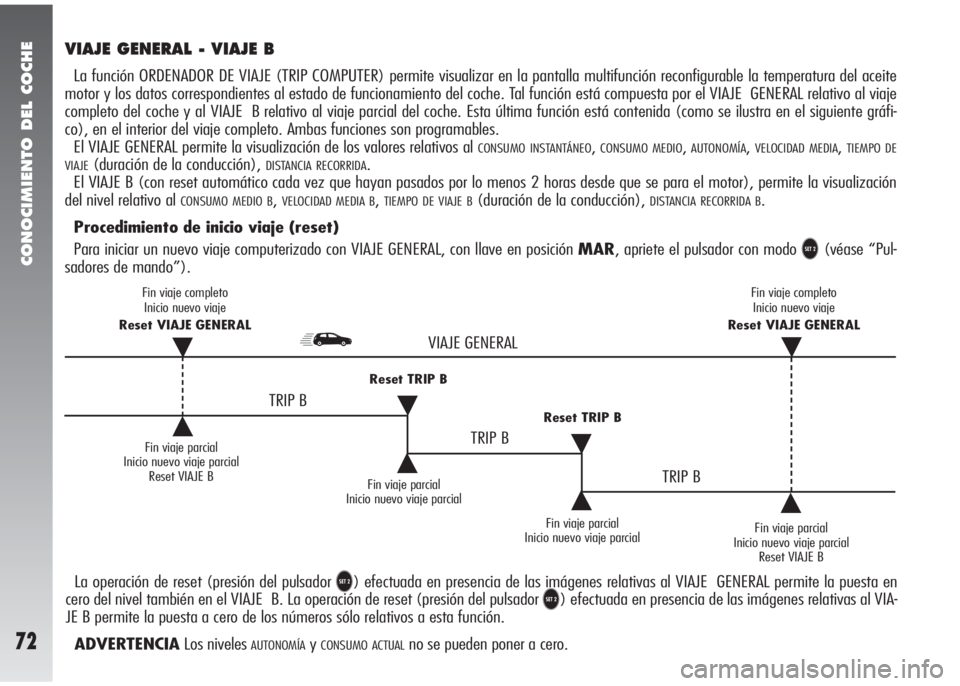

VIAJE GENERAL - VIAJE B
La función ORDENADOR DE VIAJE (TRIP COMPUTER) permite visualizar en la pantalla multifunción reconfigurable la temperatura del aceite
motor y los datos correspondientes al estado de funcionamiento del coche. Tal función está compuesta por el VIAJE GENERAL relativo al viaje
completo del coche y al VIAJE B relativo al viaje parcial del coche. Esta última función está contenida (como se ilustra en el siguiente gráfi-
co), en el interior del viaje completo. Ambas funciones son programables.
El VIAJE GENERAL permite la visualización de los valores relativos al
CONSUMO INSTANTÁNEO,CONSUMO MEDIO,AUTONOMÍA,VELOCIDAD MEDIA,TIEMPO DE
VIAJE
(duración de la conducción), DISTANCIA RECORRIDA.
El VIAJE B (con reset automático cada vez que hayan pasados por lo menos 2 horas desde que se para el motor), permite la visualización
del nivel relativo al
CONSUMO MEDIO B,VELOCIDAD MEDIA B,TIEMPO DE VIAJE B(duración de la conducción), DISTANCIA RECORRIDA B.
Procedimiento de inicio viaje (reset)
Para iniciar un nuevo viaje computerizado con VIAJE GENERAL, con llave en posición MAR, apriete el pulsador con modo
U(véase “Pul-
sadores de mando”).
La operación de reset (presión del pulsador
U) efectuada en presencia de las imágenes relativas al VIAJE GENERAL permite la puesta en
cero del nivel también en el VIAJE B. La operación de reset (presión del pulsador
U) efectuada en presencia de las imágenes relativas al VIA-
JE B permite la puesta a cero de los números sólo relativos a esta función.
ADVERTENCIALos niveles
AUTONOMÍAyCONSUMO ACTUALno se pueden poner a cero.
Fin viaje parcial
Inicio nuevo viaje parcial
Reset VIAJE B
˙Reset TRIP B
Fin viaje parcial
Inicio nuevo viaje parcial˙
˙Reset TRIP B
˙˙
˙
TRIP B
TRIP B
TRIP B
Fin viaje parcial
Inicio nuevo viaje parcialFin viaje parcial
Inicio nuevo viaje parcial
Reset VIAJE B
VIAJE GENERAL
Fin viaje completo
Inicio nuevo viaje
Reset VIAJE GENERAL
˙
Fin viaje completo
Inicio nuevo viaje
Reset VIAJE GENERAL
˙

CONOCIMIENTO DEL COCHE
73

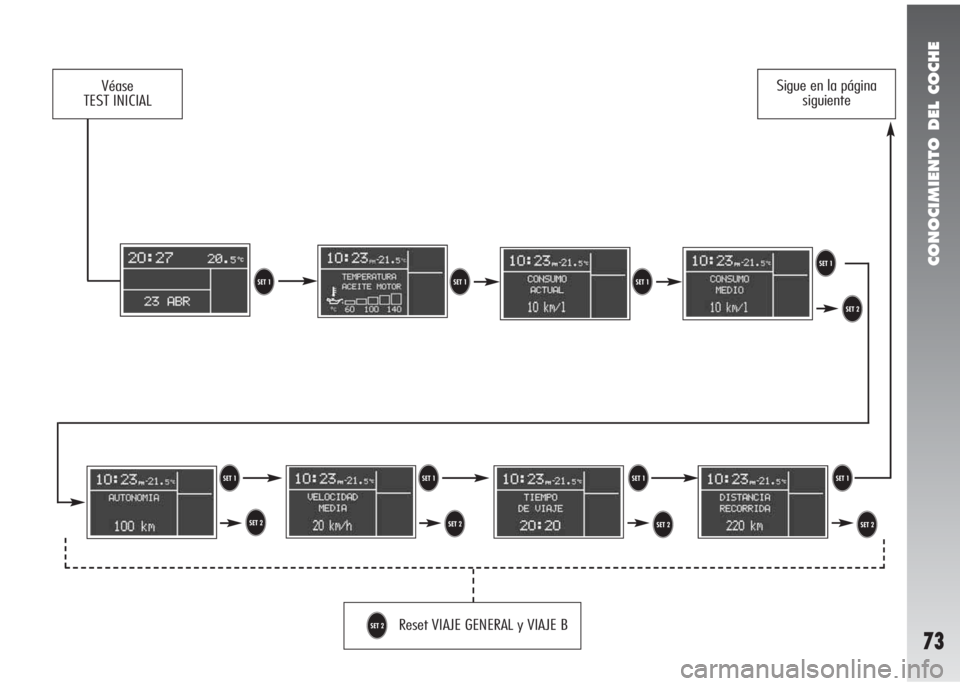

Reset VIAJE GENERAL y VIAJE BU
Véase
TEST INICIALSigue en la página
siguiente
TTTT
TTU
U U
T
UT
U

CONOCIMIENTO DEL COCHE
74

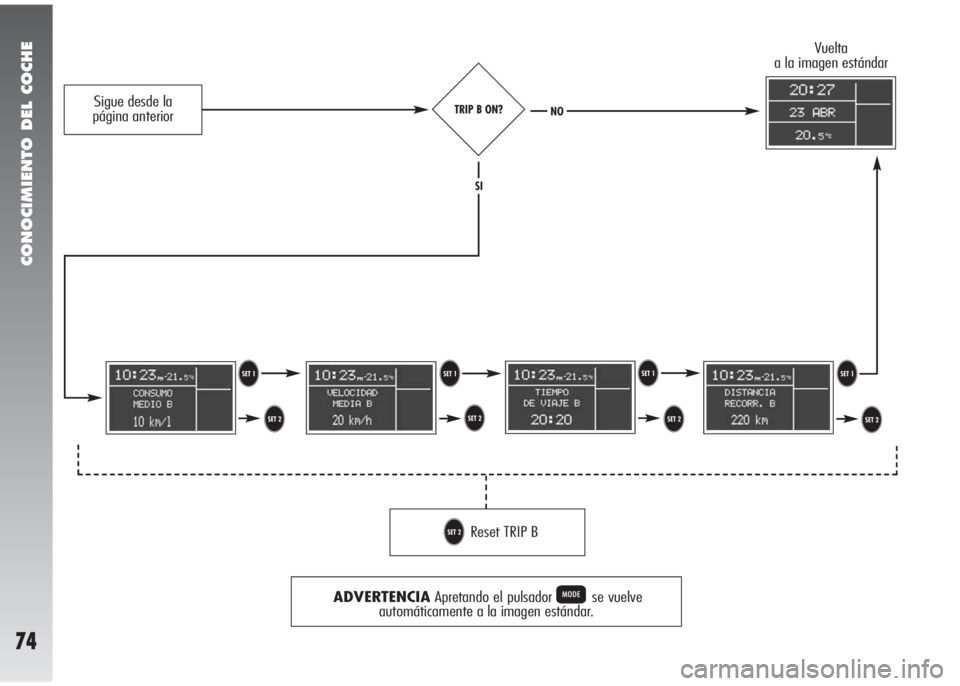

TRIP B ON?
ADVERTENCIAApretando el pulsador Pse vuelve
automáticamente a la imagen estándar.
T T
U U U
U TT
Reset TRIP BU
Vuelta
a la imagen estándar
SI
NOSigue desde la
página anterior

CONOCIMIENTO DEL COCHE
75

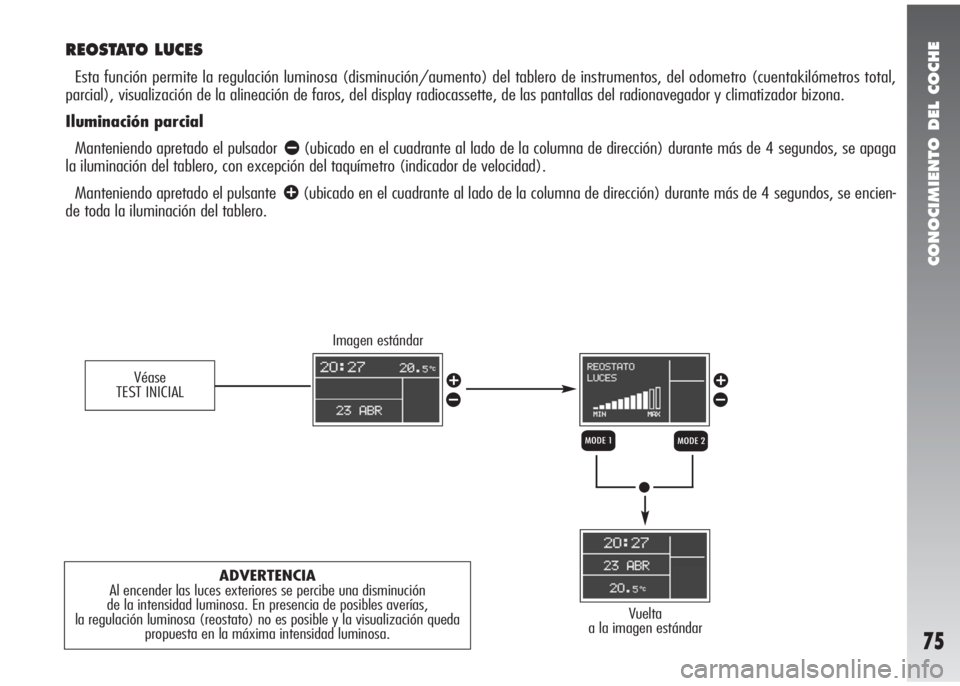

REOSTATO LUCES
Esta función permite la regulación luminosa (disminución/aumento) del tablero de instrumentos, del odometro (cuentakilómetros total,
parcial), visualización de la alineación de faros, del display radiocassette, de las pantallas del radionavegador y climatizador bizona.
Iluminación parcial
Manteniendo apretado el pulsador
ã(ubicado en el cuadrante al lado de la columna de dirección) durante más de 4 segundos, se apaga
la iluminación del tablero, con excepción del taquímetro (indicador de velocidad).
Manteniendo apretado el pulsante
â(ubicado en el cuadrante al lado de la columna de dirección) durante más de 4 segundos, se encien-
de toda la iluminación del tablero.
Imagen estándar
Vuelta
a la imagen estándar
ADVERTENCIA
Al encender las luces exteriores se percibe una disminución
de la intensidad luminosa. En presencia de posibles averías,
la regulación luminosa (reostato) no es posible y la visualización queda
propuesta en la máxima intensidad luminosa.
QR
â
ãâ
ãVéase
TEST INICIAL

CONOCIMIENTO DEL COCHE
76

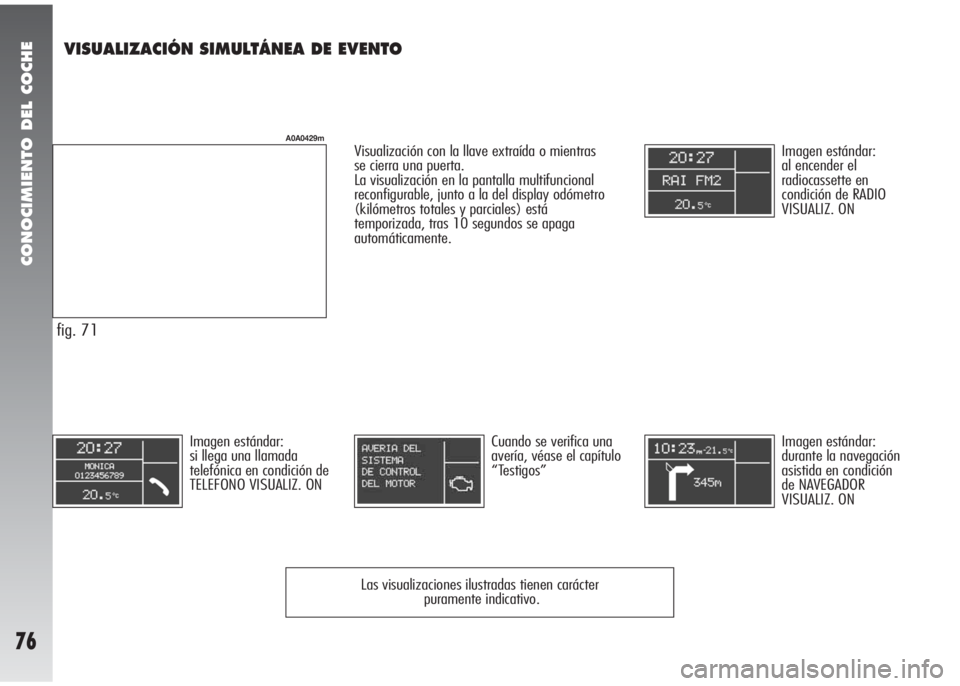

VISUALIZACIÓN SIMULTÁNEA DE EVENTO
Imagen estándar:
al encender el
radiocassette en
condición de RADIO
VISUALIZ. ON
Imagen estándar:
si llega una llamada
telefónica en condición de
TELEFONO VISUALIZ. ONVisualización con la llave extraída o mientras
se cierra una puerta.
La visualización en la pantalla multifuncional
reconfigurable, junto a la del display odómetro
(kilómetros totales y parciales) está
temporizada, tras 10 segundos se apaga
automáticamente.
Cuando se verifica una
avería, véase el capítulo
“Testigos”Imagen estándar:
durante la navegación
asistida en condición
de NAVEGADOR
VISUALIZ. ON
Las visualizaciones ilustradas tienen carácter
puramente indicativo.
fig. 71
A0A0429m

CONOCIMIENTO DEL COCHE
77
Testigo en
el cuadranteVisualización
en la pantalla

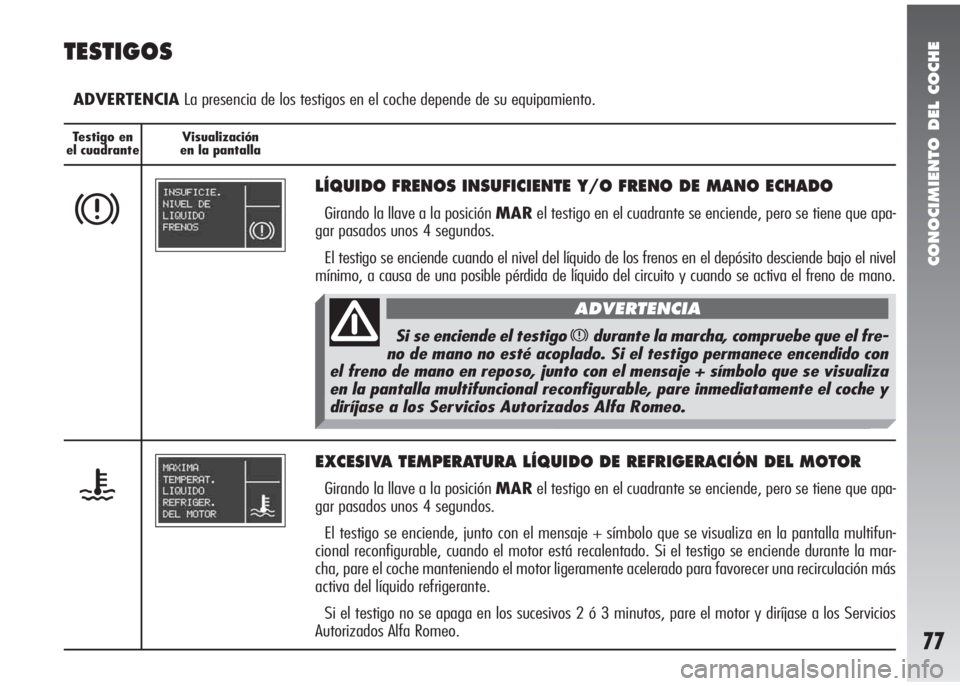

TESTIGOS
ADVERTENCIALa presencia de los testigos en el coche depende de su equipamiento.
x
LÍQUIDO FRENOS INSUFICIENTE Y/O FRENO DE MANO ECHADO
Girando la llave a la posición MARel testigo en el cuadrante se enciende, pero se tiene que apa-
gar pasados unos 4 segundos.
El testigo se enciende cuando el nivel del líquido de los frenos en el depósito desciende bajo el nivel
mínimo, a causa de una posible pérdida de líquido del circuito y cuando se activa el freno de mano.
u
EXCESIVA TEMPERATURA LÍQUIDO DE REFRIGERACIÓN DEL MOTOR
Girando la llave a la posición MARel testigo en el cuadrante se enciende, pero se tiene que apa-
gar pasados unos 4 segundos.
El testigo se enciende, junto con el mensaje + símbolo que se visualiza en la pantalla multifun-
cional reconfigurable, cuando el motor está recalentado. Si el testigo se enciende durante la mar-
cha, pare el coche manteniendo el motor ligeramente acelerado para favorecer una recirculación más
activa del líquido refrigerante.
Si el testigo no se apaga en los sucesivos 2 ó 3 minutos, pare el motor y diríjase a los Servicios
Autorizados Alfa Romeo.
Si se enciende el testigo xdurante la marcha, compruebe que el fre-
no de mano no esté acoplado. Si el testigo permanece encendido con
el freno de mano en reposo, junto con el mensaje + símbolo que se visualiza
en la pantalla multifuncional reconfigurable, pare inmediatamente el coche y
diríjase a los Servicios Autorizados Alfa Romeo.
ADVERTENCIA

CONOCIMIENTO DEL COCHE
78
Testigo en
el cuadranteVisualización
en la pantalla
¬

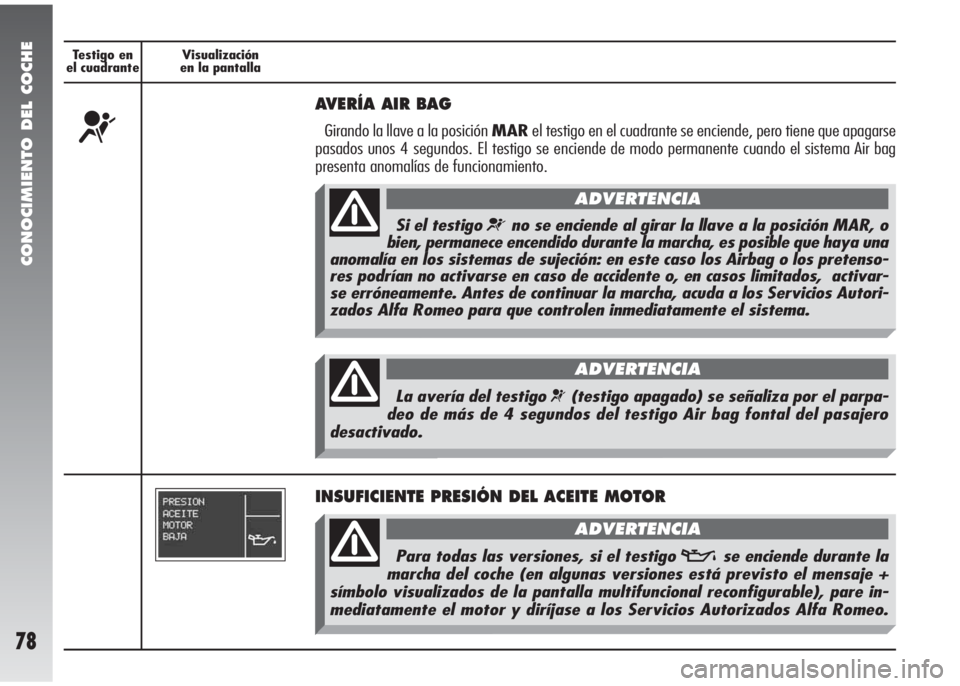

AVERÍA AIR BAG
Girando la llave a la posición MARel testigo en el cuadrante se enciende, pero tiene que apagarse
pasados unos 4 segundos. El testigo se enciende de modo permanente cuando el sistema Air bag
presenta anomalías de funcionamiento.
INSUFICIENTE PRESIÓN DEL ACEITE MOTOR
Si el testigo ¬no se enciende al girar la llave a la posición MAR, o
bien, permanece encendido durante la marcha, es posible que haya una
anomalía en los sistemas de sujeción: en este caso los Airbag o los pretenso-
res podrían no activarse en caso de accidente o, en casos limitados, activar-
se erróneamente. Antes de continuar la marcha, acuda a los Servicios Autori-
zados Alfa Romeo para que controlen inmediatamente el sistema.
ADVERTENCIA
La avería del testigo¬(testigo apagado) se señaliza por el parpa-
deo de más de 4 segundos del testigo Air bag fontal del pasajero
desactivado.
ADVERTENCIA
Para todas las versiones, si el testigovse enciende durante la
marcha del coche (en algunas versiones está previsto el mensaje +
símbolo visualizados de la pantalla multifuncional reconfigurable), pare in-
mediatamente el motor y diríjase a los Servicios Autorizados Alfa Romeo.
ADVERTENCIA
