Page 41 of 275
39
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

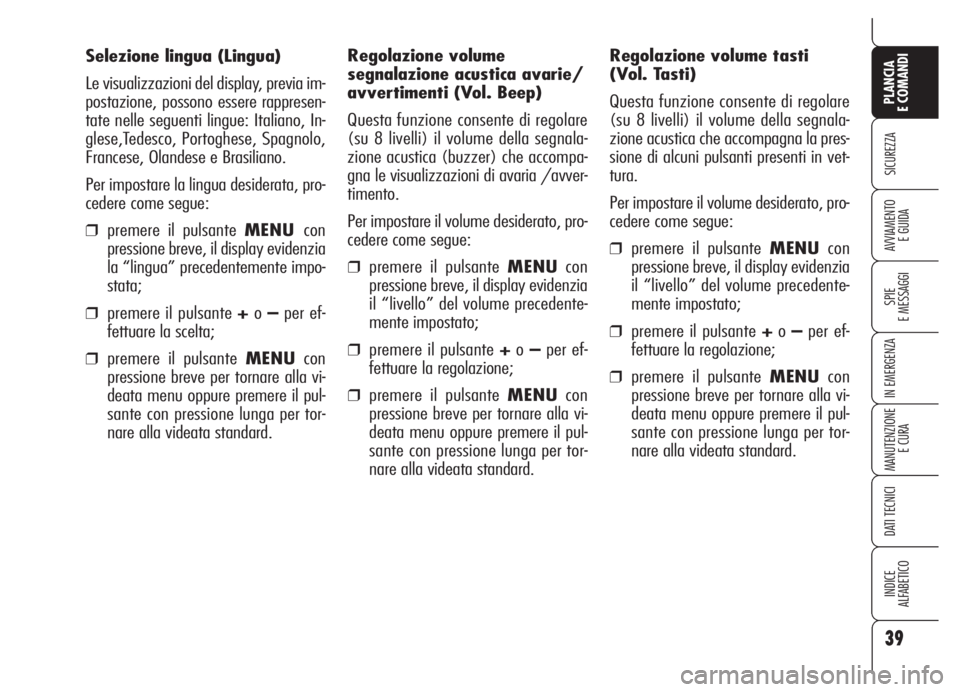

Selezione lingua (Lingua)
Le visualizzazioni del display, previa im-
postazione, possono essere rappresen-
tate nelle seguenti lingue: Italiano, In-
glese,Tedesco, Portoghese, Spagnolo,
Francese, Olandese e Brasiliano.
Per impostare la lingua desiderata, pro-
cedere come segue:
❒premere il pulsante MENUcon
pressione breve, il display evidenzia
la “lingua” precedentemente impo-
stata;
❒premere il pulsante +o–per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.Regolazione volume tasti
(Vol. Tasti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnala-
zione acustica che accompagna la pres-
sione di alcuni pulsanti presenti in vet-
tura.
Per impostare il volume desiderato, pro-
cedere come segue:
❒premere il pulsante MENUcon
pressione breve, il display evidenzia
il “livello” del volume precedente-
mente impostato;
❒premere il pulsante +o–per ef-
fettuare la regolazione;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard. Regolazione volume
segnalazione acustica avarie/
avvertimenti (Vol. Beep)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnala-
zione acustica (buzzer) che accompa-
gna le visualizzazioni di avaria /avver-
timento.
Per impostare il volume desiderato, pro-
cedere come segue:
❒premere il pulsante MENUcon
pressione breve, il display evidenzia
il “livello” del volume precedente-
mente impostato;
❒premere il pulsante +o–per ef-
fettuare la regolazione;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
Page 42 of 275

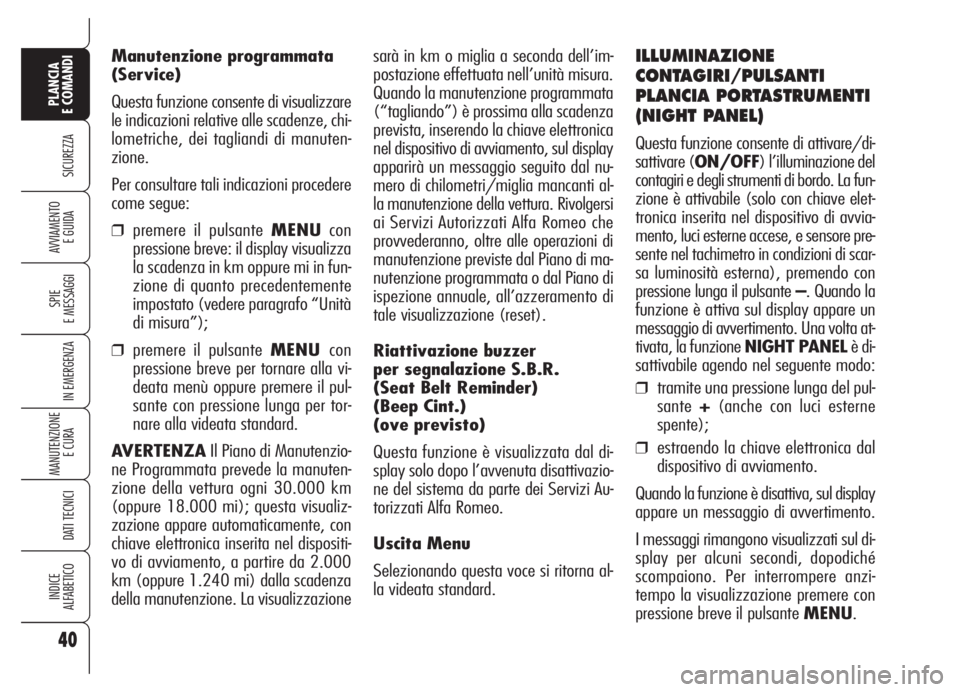

sarà in km o miglia a seconda dell’im-
postazione effettuata nell’unità misura.
Quando la manutenzione programmata
(“tagliando”) è prossima alla scadenza
prevista, inserendo la chiave elettronica
nel dispositivo di avviamento, sul display
apparirà un messaggio seguito dal nu-
mero di chilometri/miglia mancanti al-
la manutenzione della vettura. Rivolgersi
ai Servizi Autorizzati Alfa Romeo che
provvederanno, oltre alle operazioni di
manutenzione previste dal Piano di ma-
nutenzione programmata o dal Piano di
ispezione annuale, all’azzeramento di
tale visualizzazione (reset).
Riattivazione buzzer
per segnalazione S.B.R.
(Seat Belt Reminder)
(Beep Cint.)
(ove previsto)
Questa funzione è visualizzata dal di-
splay solo dopo l’avvenuta disattivazio-
ne del sistema da parte dei Servizi Au-
torizzati Alfa Romeo.
Uscita Menu
Selezionando questa voce si ritorna al-
la videata standard.ILLUMINAZIONE
CONTAGIRI/PULSANTI
PLANCIA PORTASTRUMENTI
(NIGHT PANEL)
Questa funzione consente di attivare/di-
sattivare (ON/OFF) l’illuminazione del
contagiri e degli strumenti di bordo. La fun-
zione è attivabile (solo con chiave elet-
tronica inserita nel dispositivo di avvia-
mento, luci esterne accese, e sensore pre-
sente nel tachimetro in condizioni di scar-
sa luminosità esterna), premendo con
pressione lunga il pulsante –. Quando la
funzione è attiva sul display appare un
messaggio di avvertimento. Una volta at-
tivata, la funzione NIGHT PANELè di-
sattivabile agendo nel seguente modo:
❒tramite una pressione lunga del pul-
sante+(anche con luci esterne
spente);
❒estraendo la chiave elettronica dal
dispositivo di avviamento.
Quando la funzione è disattiva, sul display
appare un messaggio di avvertimento.
I messaggi rimangono visualizzati sul di-
splay per alcuni secondi, dopodiché
scompaiono. Per interrompere anzi-
tempo la visualizzazione premere con
pressione breve il pulsante MENU. Manutenzione programmata
(Service)
Questa funzione consente di visualizzare
le indicazioni relative alle scadenze, chi-
lometriche, dei tagliandi di manuten-
zione.
Per consultare tali indicazioni procedere
come segue:
❒premere il pulsante MENUcon
pressione breve: il display visualizza
la scadenza in km oppure mi in fun-
zione di quanto precedentemente
impostato (vedere paragrafo “Unità
di misura”);
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
AVERTENZAIl Piano di Manutenzio-
ne Programmata prevede la manuten-
zione della vettura ogni 30.000 km
(oppure 18.000 mi); questa visualiz-
zazione appare automaticamente, con
chiave elettronica inserita nel dispositi-
vo di avviamento, a partire da 2.000
km (oppure 1.240 mi) dalla scadenza
della manutenzione. La visualizzazione
40
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Page 43 of 275
41
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

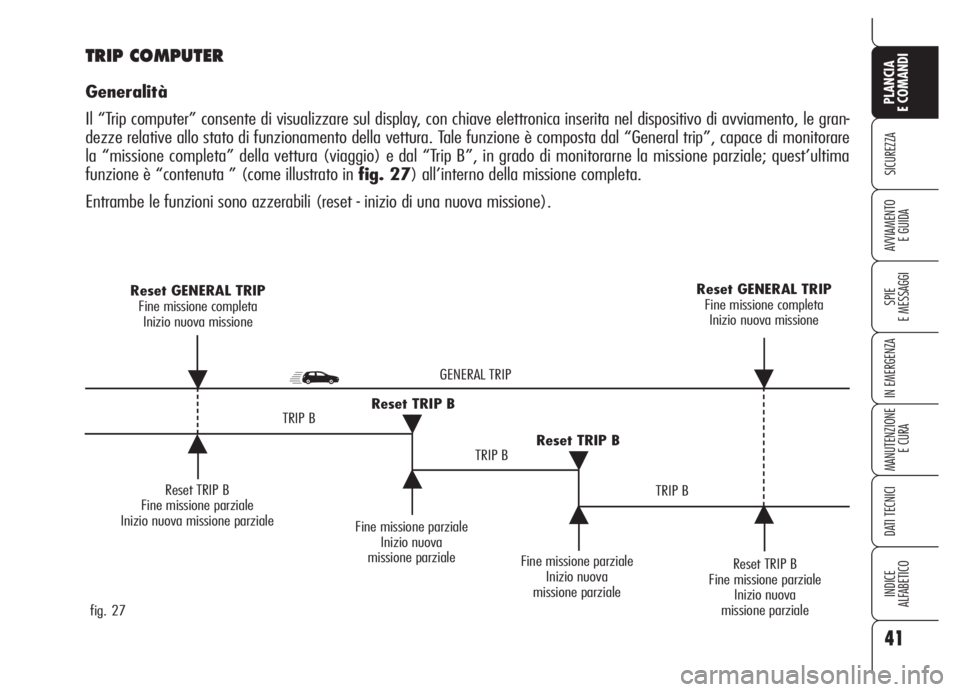

Reset TRIP B
Fine missione parziale
Inizio nuova missione parziale
Fine missione parziale
Inizio nuova
missione parziale
Reset TRIP B
Fine missione parziale
Inizio nuova
missione parziale Reset GENERAL TRIP
Fine missione completa
Inizio nuova missioneReset GENERAL TRIP
Fine missione completa
Inizio nuova missione
Fine missione parziale
Inizio nuova
missione parziale Reset TRIP B
Reset TRIP B TRIP B
TRIP B
TRIP B GENERAL TRIP
˙
˙
˙
˙˙
˙
˙ ˙
fig. 27
TRIP COMPUTER
Generalità
Il “Trip computer” consente di visualizzare sul display, con chiave elettronica inserita nel dispositivo di avviamento, le gran-
dezze relative allo stato di funzionamento della vettura. Tale funzione è composta dal “General trip”, capace di monitorare
la “missione completa” della vettura (viaggio) e dal “Trip B”, in grado di monitorarne la missione parziale; quest’ultima
funzione è “contenuta ” (come illustrato in fig. 27) all’interno della missione completa.
Entrambe le funzioni sono azzerabili (reset - inizio di una nuova missione).
Page 44 of 275
42
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

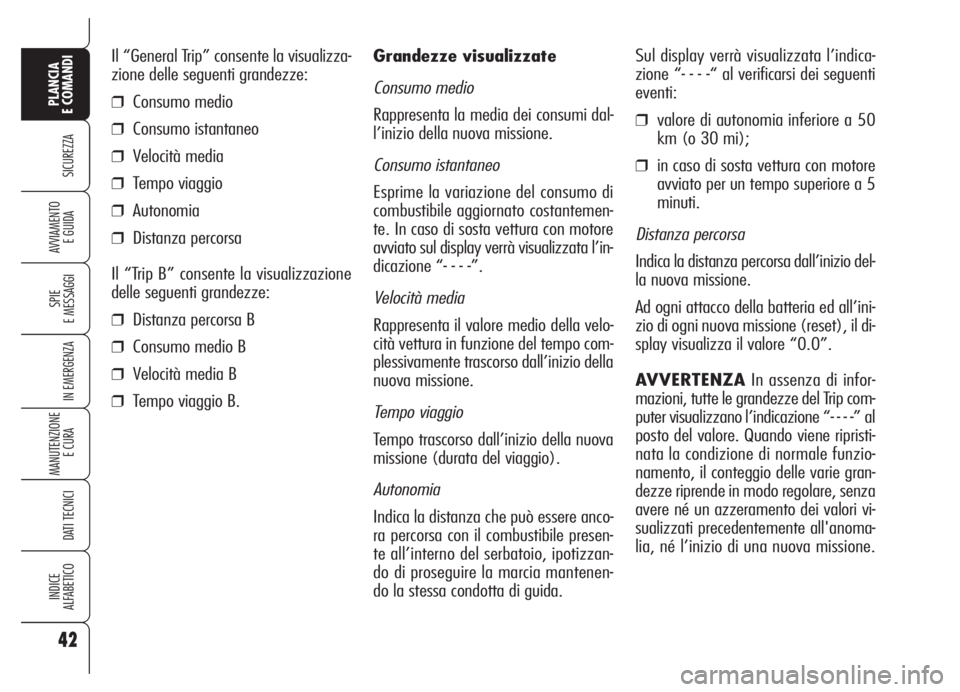

Grandezze visualizzate
Consumo medio
Rappresenta la media dei consumi dal-
l’inizio della nuova missione.
Consumo istantaneo
Esprime la variazione del consumo di
combustibile aggiornato costantemen-
te. In caso di sosta vettura con motore
avviato sul display verrà visualizzata l’in-
dicazione “- - - -”.
Velocità media
Rappresenta il valore medio della velo-
cità vettura in funzione del tempo com-
plessivamente trascorso dall’inizio della
nuova missione.
Tempo viaggio
Tempo trascorso dall’inizio della nuova
missione (durata del viaggio).
Autonomia
Indica la distanza che può essere anco-
ra percorsa con il combustibile presen-
te all’interno del serbatoio, ipotizzan-
do di proseguire la marcia mantenen-
do la stessa condotta di guida.Sul display verrà visualizzata l’indica-
zione “- - - -“ al verificarsi dei seguenti
eventi:
❒valore di autonomia inferiore a 50
km (o 30 mi);
❒in caso di sosta vettura con motore
avviato per un tempo superiore a 5
minuti.
Distanza percorsa
Indica la distanza percorsa dall’inizio del-
la nuova missione.
Ad ogni attacco della batteria ed all’ini-
zio di ogni nuova missione (reset), il di-
splay visualizza il valore “0.0”.
AVVERTENZAIn assenza di infor-
mazioni, tutte le grandezze del Trip com-
puter visualizzano l’indicazione “- - - -” al
posto del valore. Quando viene ripristi-
nata la condizione di normale funzio-
namento, il conteggio delle varie gran-
dezze riprende in modo regolare, senza
avere né un azzeramento dei valori vi-
sualizzati precedentemente all'anoma-
lia, né l’inizio di una nuova missione. Il “General Trip” consente la visualizza-
zione delle seguenti grandezze:
❒Consumo medio
❒Consumo istantaneo
❒Velocità media
❒Tempo viaggio
❒Autonomia
❒Distanza percorsa
Il “Trip B” consente la visualizzazione
delle seguenti grandezze:
❒Distanza percorsa B
❒Consumo medio B
❒Velocità media B
❒Tempo viaggio B.
Page 45 of 275
43
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

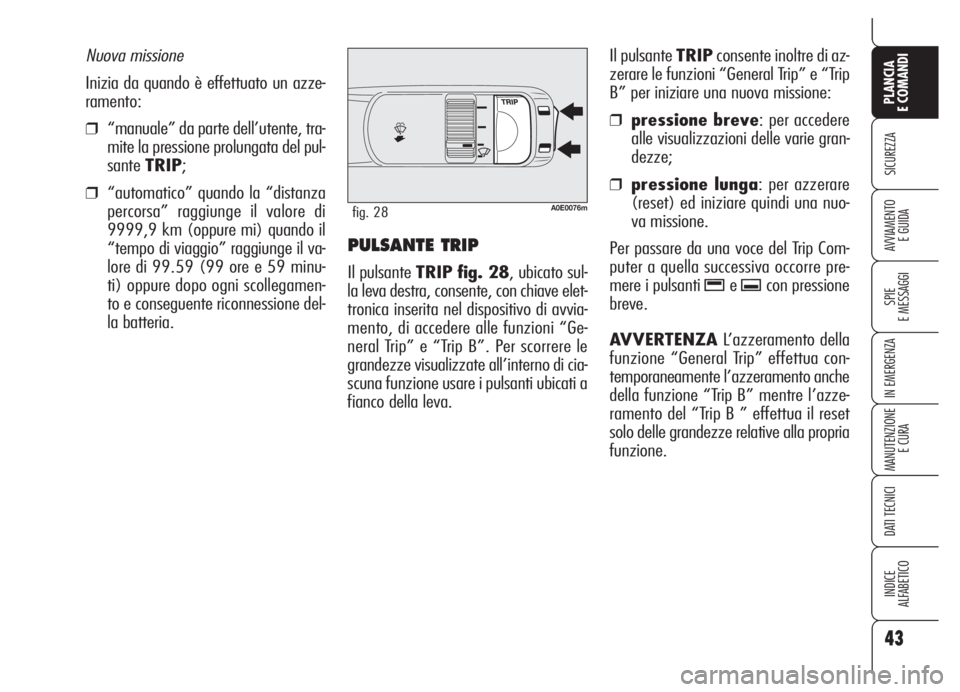

E GUIDAPULSANTE TRIP
Il pulsante TRIP fig. 28, ubicato sul-
la leva destra, consente, con chiave elet-
tronica inserita nel dispositivo di avvia-
mento, di accedere alle funzioni “Ge-
neral Trip” e “Trip B”. Per scorrere le
grandezze visualizzate all’interno di cia-
scuna funzione usare i pulsanti ubicati a
fianco della leva.Il pulsante TRIPconsente inoltre di az-
zerare le funzioni “General Trip” e “Trip
B” per iniziare una nuova missione:
❒pressione breve: per accedere
alle visualizzazioni delle varie gran-
dezze;
❒pressione lunga: per azzerare
(reset) ed iniziare quindi una nuo-
va missione.
Per passare da una voce del Trip Com-
puter a quella successiva occorre pre-
mere i pulsanti
-e.con pressione
breve.
AVVERTENZAL’azzeramento della
funzione “General Trip” effettua con-
temporaneamente l’azzeramento anche
della funzione “Trip B” mentre l’azze-
ramento del “Trip B ” effettua il reset
solo delle grandezze relative alla propria
funzione. Nuova missione
Inizia da quando è effettuato un azze-
ramento:
❒“manuale” da parte dell’utente, tra-
mite la pressione prolungata del pul-
santeTRIP;
❒“automatico” quando la “distanza
percorsa” raggiunge il valore di
9999,9 km (oppure mi) quando il
“tempo di viaggio” raggiunge il va-
lore di 99.59 (99 ore e 59 minu-
ti) oppure dopo ogni scollegamen-
to e conseguente riconnessione del-
la batteria.A0E0076mfig. 28
Page 46 of 275
44
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

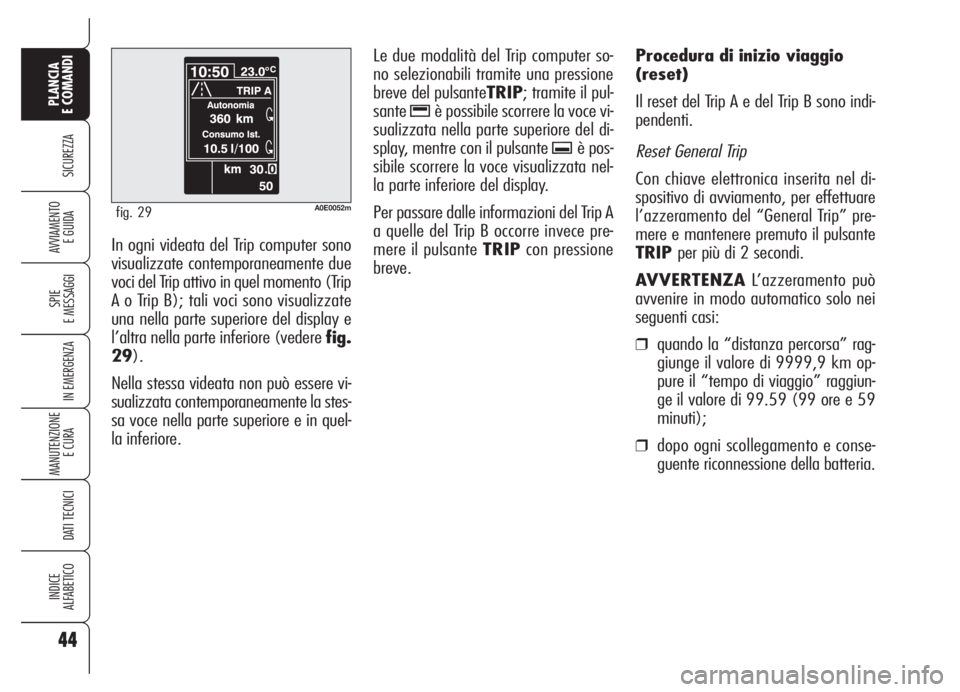

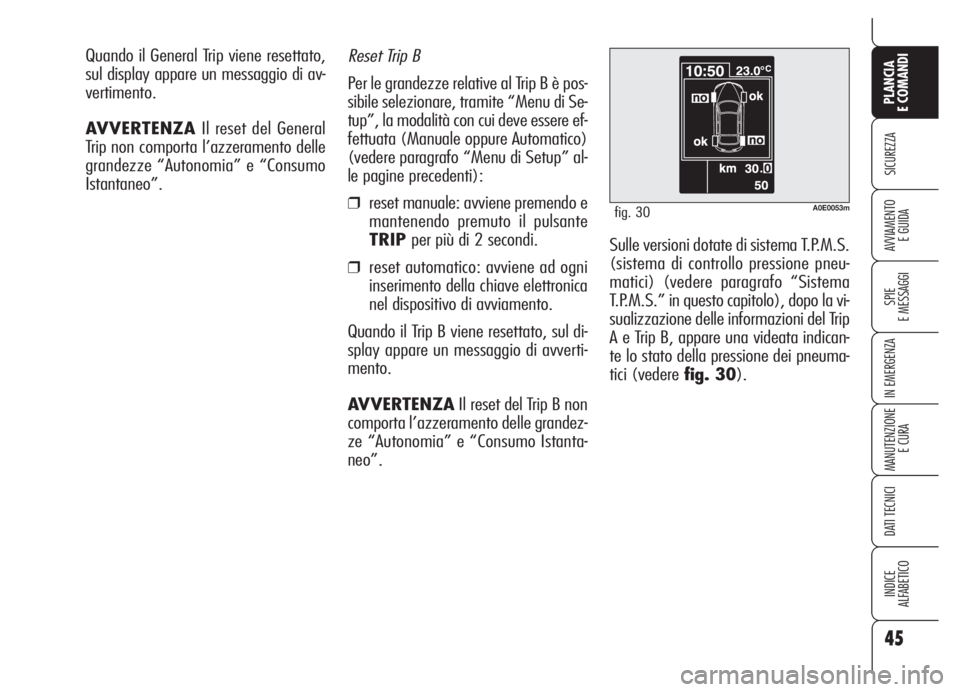

E GUIDAIn ogni videata del Trip computer sono
visualizzate contemporaneamente due
voci del Trip attivo in quel momento (Trip
A o Trip B); tali voci sono visualizzate
una nella parte superiore del display e
l’altra nella parte inferiore (vedere fig.
29).
Nella stessa videata non può essere vi-
sualizzata contemporaneamente la stes-
sa voce nella parte superiore e in quel-
la inferiore.Le due modalità del Trip computer so-
no selezionabili tramite una pressione
breve del pulsanteTRIP; tramite il pul-
sante
-è possibile scorrere la voce vi-
sualizzata nella parte superiore del di-
splay, mentre con il pulsante
.è pos-
sibile scorrere la voce visualizzata nel-
la parte inferiore del display.
Per passare dalle informazioni del Trip A
a quelle del Trip B occorre invece pre-
mere il pulsante TRIPcon pressione
breve.Procedura di inizio viaggio
(reset)
Il reset del Trip A e del Trip B sono indi-
pendenti.
Reset General Trip
Con chiave elettronica inserita nel di-
spositivo di avviamento, per effettuare
l’azzeramento del “General Trip” pre-
mere e mantenere premuto il pulsante
TRIPper più di 2 secondi.
AVVERTENZAL’azzeramento può
avvenire in modo automatico solo nei
seguenti casi:
❒quando la “distanza percorsa” rag-
giunge il valore di 9999,9 km op-
pure il “tempo di viaggio” raggiun-
ge il valore di 99.59 (99 ore e 59
minuti);
❒dopo ogni scollegamento e conse-
guente riconnessione della batteria.
A0E0052mfig. 29
Page 47 of 275
Reset Trip B
Per le grandezze relative al Trip B è pos-
sibile selezionare, tramite “Menu di Se-
tup”, la modalità con cui deve essere ef-
fettuata (Manuale oppure Automatico)
(vedere paragrafo “Menu di Setup” al-
le pagine precedenti):
❒reset manuale: avviene premendo e
mantenendo premuto il pulsante
TRIPper più di 2 secondi.
❒reset automatico: avviene ad ogni
inserimento della chiave elettronica
nel dispositivo di avviamento.
Quando il Trip B viene resettato, sul di-
splay appare un messaggio di avverti-
mento.
AVVERTENZAIl reset del Trip B non
comporta l’azzeramento delle grandez-
ze “Autonomia” e “Consumo Istanta-
neo”. Quando il General Trip viene resettato,
sul display appare un messaggio di av-
vertimento.
AVVERTENZAIl reset del General
Trip non comporta l’azzeramento delle
grandezze “Autonomia” e “Consumo
Istantaneo”.
Sulle versioni dotate di sistema T.P.M.S.
(sistema di controllo pressione pneu-
matici) (vedere paragrafo “Sistema
T.P.M.S.” in questo capitolo), dopo la vi-
sualizzazione delle informazioni del Trip
A e Trip B, appare una videata indican-
te lo stato della pressione dei pneuma-
tici (vedere fig. 30).
45
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0053mfig. 30
Page 48 of 275
46
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Regolazione in altezza
(ove prevista)
Agire sulla leva Be spostarla in alto o
in basso fino ad ottenere l’altezza de-
siderata.
AVVERTENZALa regolazione deve
essere effettuata unicamente stando se-
duti al posto di guida.
Regolazione inclinazione
schienale
Ruotare il pomello Cfino ad ottenere
la posizione desiderata.
Regolazione lombare
(ove prevista)
Ruotare il pomello Dfino ad ottenere la
posizione desiderata.
Regolazione inclinazione
sedile (ove prevista)
Agire sulla leva E. Tirando la leva verso
l’alto il sedile si inclinerà di uno scatto
verso la parte posteriore. Spingendo la
verso il basso il sedile si inclinerà inve-

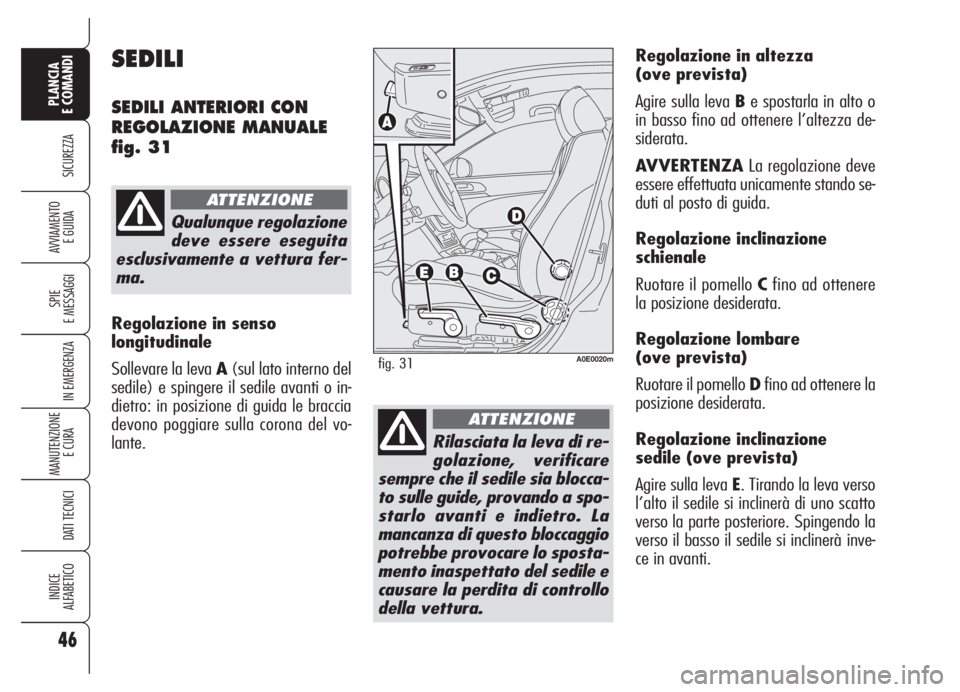

ce in avanti.SEDILI
SEDILI ANTERIORI CON
REGOLAZIONE MANUALE
fig. 31
Qualunque regolazione
deve essere eseguita
esclusivamente a vettura fer-
ma.
ATTENZIONE
A0E0020mfig. 31
Rilasciata la leva di re-
golazione, verificare
sempre che il sedile sia blocca-
to sulle guide, provando a spo-
starlo avanti e indietro. La
mancanza di questo bloccaggio
potrebbe provocare lo sposta-
mento inaspettato del sedile e
causare la perdita di controllo
della vettura.
ATTENZIONE
Regolazione in senso
longitudinale
Sollevare la leva A(sul lato interno del
sedile) e spingere il sedile avanti o in-
dietro: in posizione di guida le braccia
devono poggiare sulla corona del vo-
lante.
Page 49 of 275
47
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

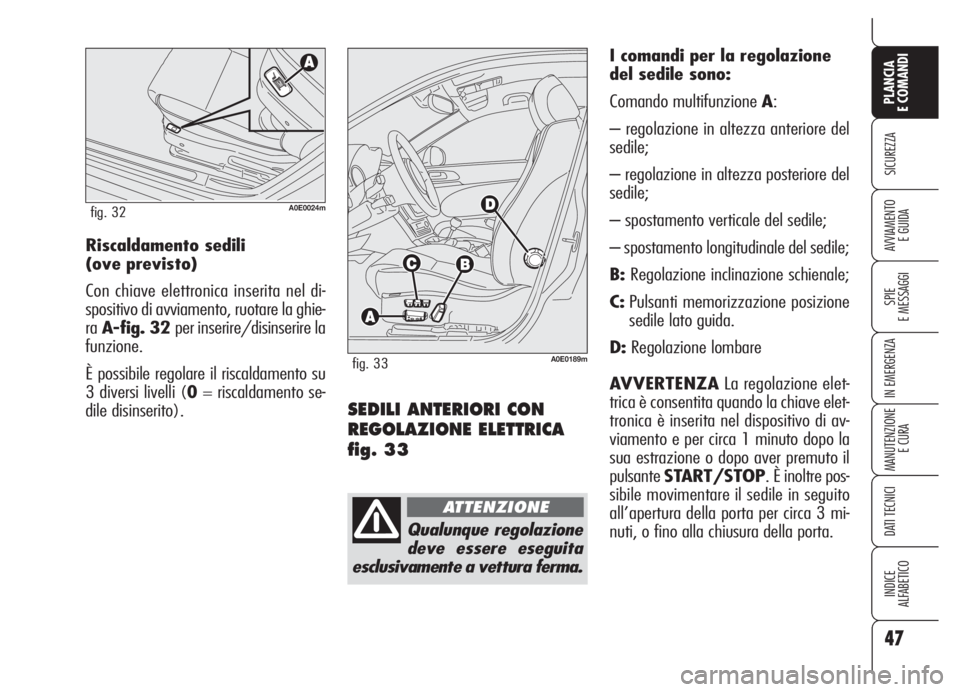

SEDILI ANTERIORI CON
REGOLAZIONE ELETTRICA
fig. 33
I comandi per la regolazione
del sedile sono:
Comando multifunzione A:
– regolazione in altezza anteriore del
sedile;
– regolazione in altezza posteriore del
sedile;
– spostamento verticale del sedile;
– spostamento longitudinale del sedile;
B:Regolazione inclinazione schienale;
C:Pulsanti memorizzazione posizione
sedile lato guida.
D:Regolazione lombare
AVVERTENZALa regolazione elet-
trica è consentita quando la chiave elet-
tronica è inserita nel dispositivo di av-
viamento e per circa 1 minuto dopo la
sua estrazione o dopo aver premuto il
pulsanteSTART/STOP. È inoltre pos-
sibile movimentare il sedile in seguito
all’apertura della porta per circa 3 mi-
nuti, o fino alla chiusura della porta. Riscaldamento sedili
(ove previsto)
Con chiave elettronica inserita nel di-
spositivo di avviamento, ruotare la ghie-
raA-fig. 32 per inserire/disinserire la
funzione.
È possibile regolare il riscaldamento su
3 diversi livelli (0= riscaldamento se-
dile disinserito).
A0E0024mfig. 32
Qualunque regolazione
deve essere eseguita
esclusivamente a vettura ferma.
ATTENZIONE
A0E0189mfig. 33
Page 50 of 275
48
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

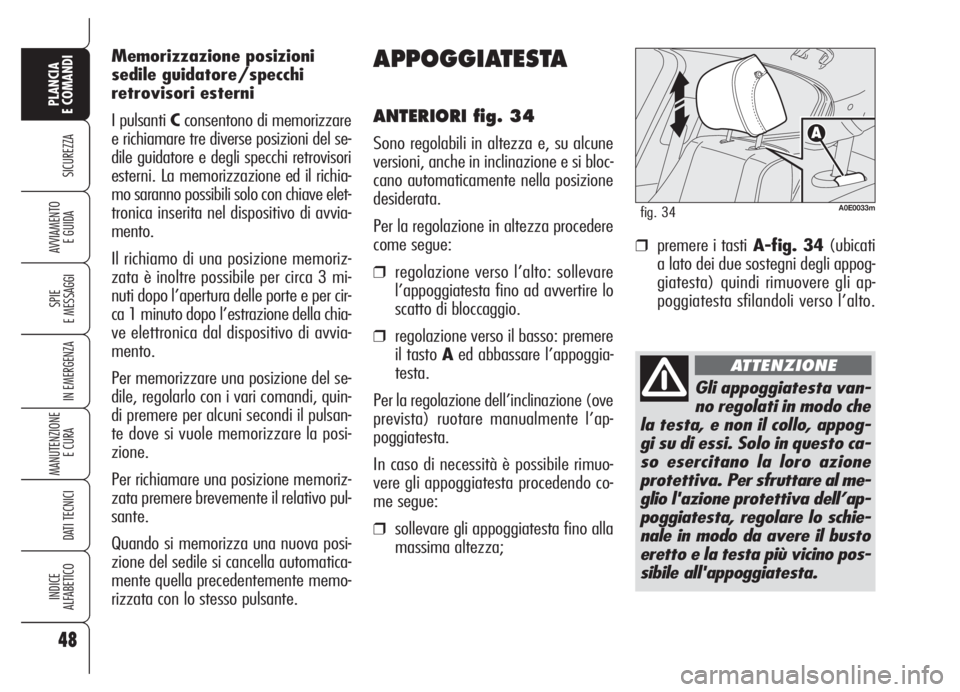

APPOGGIATESTA
ANTERIORI fig. 34
Sono regolabili in altezza e, su alcune
versioni, anche in inclinazione e si bloc-
cano automaticamente nella posizione
desiderata.
Per la regolazione in altezza procedere
come segue:
❒regolazione verso l’alto: sollevare
l’appoggiatesta fino ad avvertire lo
scatto di bloccaggio.
❒regolazione verso il basso: premere
il tasto Aed abbassare l’appoggia-
testa.
Per la regolazione dell’inclinazione (ove
prevista) ruotare manualmente l’ap-
poggiatesta.
In caso di necessità è possibile rimuo-
vere gli appoggiatesta procedendo co-
me segue:
❒sollevare gli appoggiatesta fino alla
massima altezza; Memorizzazione posizioni
sedile guidatore/specchi
retrovisori esterni
I pulsanti Cconsentono di memorizzare
e richiamare tre diverse posizioni del se-
dile guidatore e degli specchi retrovisori
esterni. La memorizzazione ed il richia-
mo saranno possibili solo con chiave elet-
tronica inserita nel dispositivo di avvia-
mento.
Il richiamo di una posizione memoriz-
zata è inoltre possibile per circa 3 mi-
nuti dopo l’apertura delle porte e per cir-
ca 1 minuto dopo l’estrazione della chia-
ve elettronica dal dispositivo di avvia-
mento.
Per memorizzare una posizione del se-
dile, regolarlo con i vari comandi, quin-
di premere per alcuni secondi il pulsan-
te dove si vuole memorizzare la posi-
zione.
Per richiamare una posizione memoriz-
zata premere brevemente il relativo pul-
sante.
Quando si memorizza una nuova posi-
zione del sedile si cancella automatica-
mente quella precedentemente memo-
rizzata con lo stesso pulsante.
A0E0033mfig. 34
Gli appoggiatesta van-
no regolati in modo che
la testa, e non il collo, appog-
gi su di essi. Solo in questo ca-
so esercitano la loro azione
protettiva.Per sfruttare al me-
glio l'azione protettiva dell’ap-
poggiatesta, regolare lo schie-
nale in modo da avere il busto
eretto e la testa più vicino pos-
sibile all'appoggiatesta.
ATTENZIONE
❒premere i tastiA-fig. 34(ubicati
a lato dei due sostegni degli appog-
giatesta) quindi rimuovere gli ap-
poggiatesta sfilandoli verso l’alto.
