AUX Alfa Romeo 159 2005 Notice d'entretien (in French)

23
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITEATTENTIONL’approche de l’aiguille du
secteur rouge peut se vérifier à cause de si-
tuations défavorables concomitantes, com-
me la conduite à une basse vitesse, en cô-
te, à pleine charge ou avec une remorque,
dans un environnement où la température
est élevée.
INDICATEUR PRESSION
TURBOCOMPRESSEUR
(versions diesel) fig. 19
L’aiguille indique la valeur de pression
du turbocompresseur.
APPAREIL POUR METTRE
A ZERO LES KILOMETRES
PARTIELS fig. 20
Pour mettre à zéro les km partiels, gar-
der la pression pendant quelques se-
condes sur le bouton A.
REGLAGE MANUEL
ECLAIRAGE COMMANDES
RHEOSTAT
Cette fonction permet de régler (sur 8
niveaux) l'intensité lumineuse de la gra-
phique/affichage du tableau de bord,
de l’affichage de l’autoradio (si prévu),
de l’affichage du climatiseur, de l’affi-
chage du système de radionavigation (si
prévu) et de la graphique des instru-
ments de bord (jauge du carburant, in-
dicateur de la température de l’huile mo-
teur (versions à essence) ou indicateur
pression turbocompresseur (versions die-
sel) et indicateur température liquide de
refroidissement moteur).
Pour effectuer le réglage, appuyer briè-
vement sur le bouton +sur le levier
gauche pour augmenter la luminosité,
ou bien appuyer sur le bouton –pour la
INDICATEUR TEMPERATURE
HUILE MOTEUR
(versions essence) fig. 18
L’aiguille indique la température de l’hui-
le moteur et commence à donner des in-
dications lorsque la température de l’hui-
le dépasse 70°C environ.
Si l’aiguille s’approche du secteur rou-
ge, il faut réduire la demande de per-
formances.
L’allumage du témoin
`pendant la
marche (sur certaines versions en mê-
me temps que la visualisation d’un mes-
sage sur l’affichage) indique l’augmen-
tation excessive de la température de
l’huile moteur; dans ce cas, couper le
moteur et s’adresser aux Services
Agréés Alfa Romeo.
A0E0179mfig. 18A0E0180mfig. 19A0E0072mfig. 20

24
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En insérant la clé électronique dans le
dispositif de démarrage, on visualise les
kilomètres (ou mille) totaux; pour vi-
sualiser les kilomètres (ou mille) par-
tiels, appuyer sur la touche A-fig. 22.
Pendant la visualisation des kilomètres
(ou mille) partiels, pour mettre à zéro
ces derniers, appuyer longuement sur la
toucheA-fig. 22.
AFFICHAGE
MULTIFONCTION
(où prévu)
L’“Affichage multifonction” est en me-
sure de visualiser les informations utiles
et nécessaires pendant la conduite, en
particulier:
INFORMATIONS PRESENTES
SUR LA PAGE-ECRAN
STANDARD
❒HeureA-fig. 21;
❒Température extérieure B;
❒Kilomètres (ou mille) totaux ou par-
tiels parcourus C(lorsqu’on visuali-
se les kilomètres (ou mille) totaux,
sur l’affichage apparaît l’inscription
TOT).
A0E0060mfig. 21
A0E0072mfig. 22
diminuer: sur l’affichage apparaissent
une inscription et un numéro indiquant
le niveau de l’intensité lumineuse ac-
tuellement sélectionnée. La page-écran
reste active pendant qualques secondes,
après quoi elle disparaît.
REGLAGE AUTOMATIQUE
ECLAIRAGE COMMANDES
RHEOSTAT
Pour permettre la visibilité et le confort
maximum pendant toutes les conditions
de conduite (ex. conduite pendant le jour
les feux allumés, conduite dans les tun-
nels, etc…), à l’intérieur du tachymètre
se trouve un capteur qui est en mesure de
régler automatiquement, après avoir in-
séré la clé électronique dans le dispositif
de démarrage et appuyé sur le bouton
START/STOP, l'intensité lumineuse de
la graphique/affichage du tableau de
bord, de l’affichage de l’autoradio (si pré-
vu), de l’affichage du climatiseur, de l’af-
fichage du système de radionavigation (si
prévu) et de la graphique des instruments
de bord (jauge du carburant, indicateur de
la température de l’huile moteur (versions
à essence) ou indicateur pression turbo-
compresseur (versions diesel) et indica-
teur température liquide de refroidisse-
ment moteur).

25
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
INFORMATIONS PRESENTES
SUR L’ETAT DE LA VOITURE
(par évènement)
❒Echéance entretien programmé (vi-
sualisation symbole
õD-fig. 21).
❒Réglage éclairage des commandes
rhéostat.
❒Signalisation possible présence de
verglas sur la route (visualisation
symbole
√E-fig. 21).
❒Signalisation dépassement vitesse li-
mite.
❒Visualisation niveau huile moteur.
A0E0074mfig. 23
“MENU DE SETUP”
Il est aussi présent un “Menu de Setup”
qui permet d’effectuer, en appuyant sur
le bouton MENUet+/–(voirfig.
23), les réglages et/ou sélections dé-
crites aux pages suivantes. Le menu de
Setup peut être activé par une brève
pression sur le bouton MENU.
si la voiture est arrêtée, on
peut effectuer les réglages
suivants:
❒Activation/désactivation limite de vi-
tesse et sélection valeur minimum
de vitesse.
❒Réglage montre.
❒Réglage volume du signaleur sono-
re avaries/attentions.
❒Sélection unité de mesure “distan-
ce”.
La voiture en mouvement on
peut effecteur le réglage
suivant:
❒Activation/désactivation limite de vi-
tesse et sélection valeur de la limi-
te de vitesse.

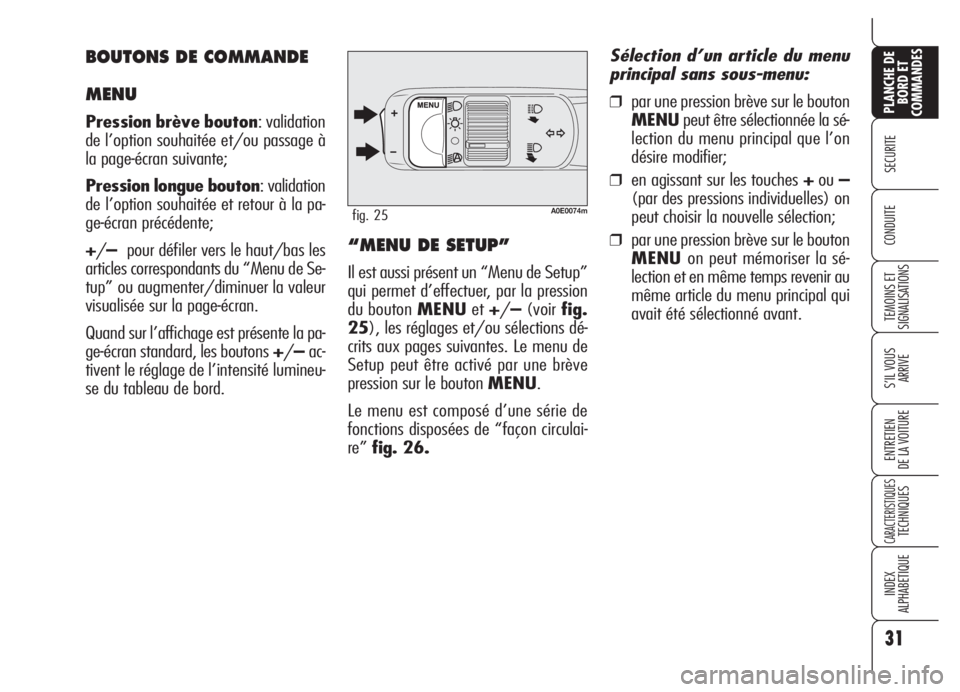

BOUTONS DE COMMANDE
(situés sur le levier
gauche) fig. 23
MENU
Pression brève bouton: validation
de l’option souhaitée et/ou passage à
la page-écran suivante;
Pression prolongée bouton: vali-
dation de l’option souhaitée et retour
à la page-écran standard;
+/–pour défiler vers le haut/bas les
articles correspondants du “Menu de Se-
tup” ou augmenter/diminuer la valeur
visualisée sur la page-écran.
Quand sur l’affichage la page-écran stan-
dard est présente, les boutons+/–ac-
tivent le réglage de l’intensité lumineu-
se du tableau de bord.

27
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Réglage volume du signaleur
sonore avaries/attentions
(BUZZ)
Cette fonction permet de régler (sur 4
niveaux) le volume du signal sonore
(buzzer) qui accompagne les visualisa-
tions de certaines avaries/attentions. Le
signal sonore est réglable et peut être
exclu.
Pour régler le signal sonore, procéder
comme suit:
❒appuyer sur le bouton MENUjus-
qu’à sélectionner BUZZ: sur l’affi-
chage apparaissent l’inscription
BUZZet un numéro indiquant le ni-
veau du signal sonore;
❒appuyer de nouveau sur le bouton
MENU: l’indication numérique cli-
gnote;
❒appuyer sur les boutons +/–pour
régler le niveau du signal sonore.
Pour effectuer la désactivation du signal
sonore, déplacer, à l’aide des boutons
+/–, le volume au niveau “0”.Sélection unité de mesure de
la distance (UNIT)
Cette fonction permet de sélectionner
l’unité de mesure distance (km ou mi).
Peou régler l’unité de mesure de la dis-
tance, procéder comme suit:
❒appuyer sur le bouton MENUjus-
qu’à sélectionner UNIT: sur l’affi-
chage apparaissent l’inscription
UNITet l’inscription “km” ou bien
“mi”;
❒appuyer de nouveau sur le bouton
MENU: l’inscription “km” (ou bien
“mi”) clignote;
❒appuyer sur les boutons +/–pour
sélectionner l’unité de mesure dis-
tance souhaitée. Réglage montre (TIME REG)
Cette fonction permet le réglage de la
montre.
Pour régler la montre, procéder comme
suit:
❒appuyer sur le bouton MENUjus-
qu’à sélectionner TIME REG;
❒appuyer de nouveau sur le bouton
MENU: l’inscription TIMEet l’in-
dication de la montre clignotent;
❒appuyer sur les boutons +/–pour
régler la montre.
La montre est toujours visualisée en mo-
dalité 24h (24 heures).

VISUALISATION NIVEAU
HUILE MOTEUR
En introduisant la clé électronique dans
le dispositif de démarrage, l’affichage
visualise, pendant quelques secondes,
le niveau d’huile moteur. Pendant cet-
te phase, pour annuler la visualisation
et passer à la page-écran suivante, ap-
puyer sur la touche MENU.
En cas de niveau d’huile moteur insuf-
fisant/excessif, un message d’attention
apparaît sur l’affichage.
ATTENTION Pour connaître la quan-
tité correcte d’huile moteur, vérifier
quand même toujours l’indication pré-
sente sur la jauge (voir paragraphe “Vé-
rification des niveaux” au chapitre “En-
tretien de la voiture”).
ATTENTIONPour être sûr de l’indi-
cation correcte du niveau d’huile moteur,
effectuer le contrôle lorsque la voiture
est garée sur un terrain plat.
ATTENTION Pour que la mesure du
niveau d’huile soit effectuée correcte-
ment, après l’introduction de la clé, at-
tendre environ 2 secondes avant d’ef-
fectuer le démarrage du moteur.
MESSAGES AU DEMARRAGE
DE LA VOITURE
Une fois la visualisation du niveau d’hui-
le moteur terminée, l’affichage visuali-
se, pendant quelques secondes, un mes-
sage pour prévenir le conducteur sur la
procédure à effectuer pour démarrer le
moteur (PRESS PEDAL AND
START: appuyer sur la pédale du frein
ou de l’embrayage et ensuite sur le bou-
tonSTART/STOPpour démarrer le
moteur). Echéance entretien
programmé
ATTENTIONLe Plan d’Entretien Pro-
grammé prévoit l’entretien de la voitu-
re tous les 30.000 km (ou 18.000
mi); cette visualisation apparaît auto-
matiquement, avec la clé électronique
dans le dispositif de démarrage, à par-
tir de 2.000 km (ou 1.240 mi) de
l’échéance de l’entretien. La visualisa-
tion sera en km ou mille selon la sélec-
tion effectuée dans l’unité de mesure.
Quand l’entretien programmé (“cou-
pon”) est proche à l’échéance prévue,
en introduisant la clé électronique dans
le dispositif de démarrage, sur l’affi-
chage apparaîtra un message suivi du
nombre de kilomètres/milles manquant
à l’entretien de la voiture. S’adresser
aux Services Agréés Alfa Romeo qui se
chargeront, non seulement des opéra-
tions d’entretien prévues par le Plan
d’entretien programmé ou par le Plan
d’inspection annuelle, mais aussi de la
mise à zéro de cette visualisation (re-
set).
28
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

30
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITELa zone centrale de l’affichage avec la
dateCreste active jusqu’à ce que une
fonction qui demande la visualisation sur
l’affichage est activée (ex. “Réglage lu-
minosité”) ou d’autres informations sur
l’état de la voiture.
La clé enlevée (quand on ouvre au
moins une des portes avant) l’affichage
s’allume en visualisant pendant
quelques secondes l’heure, les kilo-
mètres (ou milles) parcourus et la tem-
pérature extérieure.
INFORMATIONS PRESENTES
SUR L’ETAT DE LA VOITURE
(par évènement)
❒Echéance d’entretien programmé;
❒Informations Trip computer;
❒Réglage éclairage des commandes
rhéostat;
❒Visualisation niveau huile moteur;
ATTENTIONA l’ouverture d’une por-
te avant, l’affichage visualise pendant
quelques secondes l’heure, les kilo-
mètres parcourus et la température ex-
térieure.
AFFICHAGE
MULTIFONCTION
RECONFIGURABLE
(où prévu)
L’“Affichage multifonction reconfigu-
rable” est en mesure de visualiser les in-
formations utiles et nécessaires pendant
la conduite, en particulier:
INFORMATIONS PRESENTES
SUR LA PAGE-ECRAN
STANDARD
❒HeureA-fig. 24;
❒Température extérieure B;
❒DateC;
❒Kilomètres (ou mille) partiels par-
courus D;
❒Kilomètres (ou mille) totaux par-
courus E;
❒Signalisation sur l’état de la voiture
F(ex. portes ouvertes, ou présen-
ce éventuelle de verglas sur la chaus-
sée, etc. ...).
A0E0015mfig. 24

31
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0074mfig. 25
“MENU DE SETUP”
Il est aussi présent un “Menu de Setup”
qui permet d’effectuer, par la pression
du bouton MENUet+/–(voirfig.
25), les réglages et/ou sélections dé-
crits aux pages suivantes. Le menu de
Setup peut être activé par une brève
pression sur le bouton MENU.
Le menu est composé d’une série de
fonctions disposées de “façon circulai-
re”fig. 26.Sélection d’un article du menu
principal sans sous-menu:
❒par une pression brève sur le bouton
MENUpeut être sélectionnée la sé-
lection du menu principal que l’on
désire modifier;
❒en agissant sur les touches +ou–
(par des pressions individuelles) on
peut choisir la nouvelle sélection;
❒par une pression brève sur le bouton
MENUon peut mémoriser la sé-
lection et en même temps revenir au
même article du menu principal qui
avait été sélectionné avant.
BOUTONS DE COMMANDE
MENU
Pression brève bouton: validation
de l’option souhaitée et/ou passage à
la page-écran suivante;
Pression longue bouton: validation
de l’option souhaitée et retour à la pa-
ge-écran précédente;
+/–pour défiler vers le haut/bas les
articles correspondants du “Menu de Se-
tup” ou augmenter/diminuer la valeur
visualisée sur la page-écran.
Quand sur l’affichage est présente la pa-
ge-écran standard, les boutons+/–ac-
tivent le réglage de l’intensité lumineu-
se du tableau de bord.

32
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

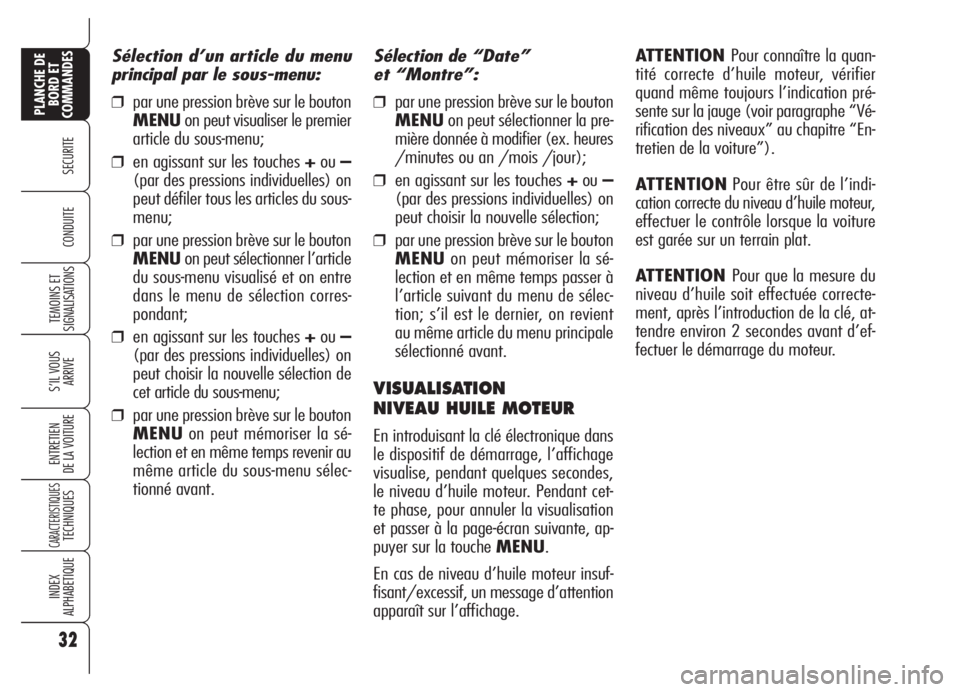

Sélection de “Date”
et “Montre”:
❒par une pression brève sur le bouton
MENUon peut sélectionner la pre-
mière donnée à modifier (ex. heures
/minutes ou an /mois /jour);
❒en agissant sur les touches +ou–
(par des pressions individuelles) on
peut choisir la nouvelle sélection;
❒par une pression brève sur le bouton
MENUon peut mémoriser la sé-
lection et en même temps passer à
l’article suivant du menu de sélec-
tion; s’il est le dernier, on revient
au même article du menu principale
sélectionné avant.
VISUALISATION
NIVEAU HUILE MOTEUR
En introduisant la clé électronique dans
le dispositif de démarrage, l’affichage
visualise, pendant quelques secondes,
le niveau d’huile moteur. Pendant cet-
te phase, pour annuler la visualisation
et passer à la page-écran suivante, ap-
puyer sur la touche MENU.
En cas de niveau d’huile moteur insuf-
fisant/excessif, un message d’attention
apparaît sur l’affichage.ATTENTION Pour connaître la quan-
tité correcte d’huile moteur, vérifier
quand même toujours l’indication pré-
sente sur la jauge (voir paragraphe “Vé-
rification des niveaux” au chapitre “En-
tretien de la voiture”).
ATTENTIONPour être sûr de l’indi-
cation correcte du niveau d’huile moteur,
effectuer le contrôle lorsque la voiture
est garée sur un terrain plat.
ATTENTION Pour que la mesure du
niveau d’huile soit effectuée correcte-
ment, après l’introduction de la clé, at-
tendre environ 2 secondes avant d’ef-
fectuer le démarrage du moteur. Sélection d’un article du menu
principal par le sous-menu:
❒par une pression brève sur le bouton
MENUon peut visualiser le premier
article du sous-menu;
❒en agissant sur les touches +ou–
(par des pressions individuelles) on
peut défiler tous les articles du sous-
menu;
❒par une pression brève sur le bouton
MENUon peut sélectionner l’article
du sous-menu visualisé et on entre
dans le menu de sélection corres-
pondant;
❒en agissant sur les touches +ou–
(par des pressions individuelles) on
peut choisir la nouvelle sélection de
cet article du sous-menu;
❒par une pression brève sur le bouton
MENUon peut mémoriser la sé-
lection et en même temps revenir au
même article du sous-menu sélec-
tionné avant.

34
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

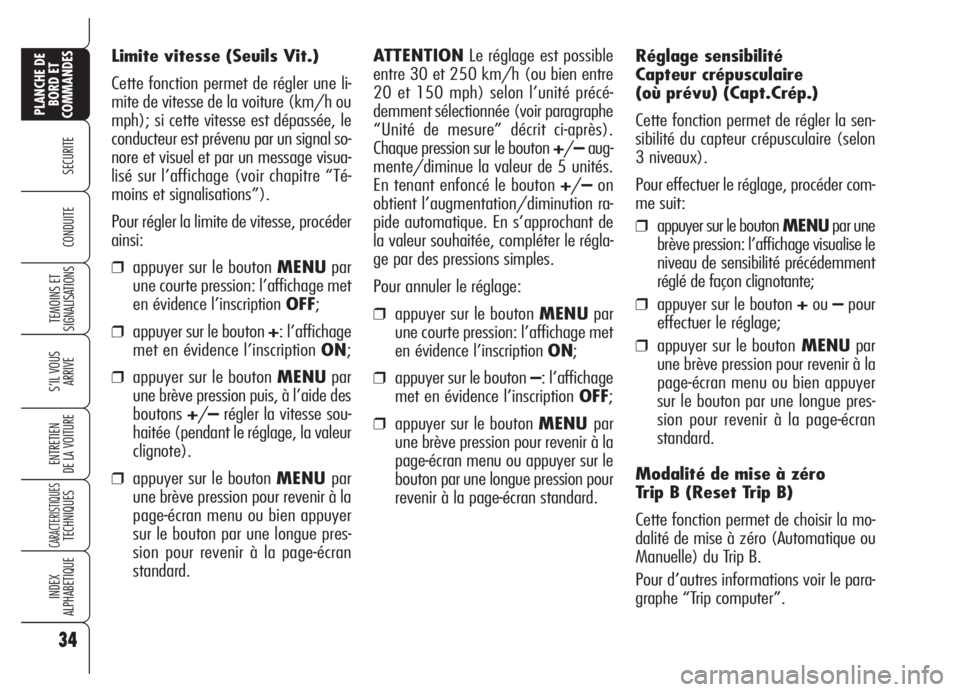

Réglage sensibilité
Capteur crépusculaire
(où prévu) (Capt.Crép.)
Cette fonction permet de régler la sen-
sibilité du capteur crépusculaire (selon
3 niveaux).
Pour effectuer le réglage, procéder com-
me suit:
❒appuyer sur le bouton MENUpar une
brève pression: l’affichage visualise le
niveau de sensibilité précédemment
réglé de façon clignotante;
❒appuyer sur le bouton +ou–pour
effectuer le réglage;
❒appuyer sur le boutonMENUpar
une brève pression pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une longue pres-
sion pour revenir à la page-écran
standard.
Modalité de mise à zéro
Trip B (Reset Trip B)
Cette fonction permet de choisir la mo-
dalité de mise à zéro (Automatique ou
Manuelle) du Trip B.
Pour d’autres informations voir le para-
graphe “Trip computer”. Limite vitesse (Seuils Vit.)
Cette fonction permet de régler une li-
mite de vitesse de la voiture (km/h ou
mph); si cette vitesse est dépassée, le
conducteur est prévenu par un signal so-
nore et visuel et par un message visua-
lisé sur l’affichage (voir chapitre “Té-
moins et signalisations”).
Pour régler la limite de vitesse, procéder
ainsi:
❒appuyer sur le bouton MENUpar
une courte pression: l’affichage met
en évidence l’inscription OFF;
❒appuyer sur le bouton +: l’affichage
met en évidence l’inscription ON;
❒appuyer sur le bouton MENUpar
une brève pression puis, à l’aide des
boutons+/–régler la vitesse sou-
haitée (pendant le réglage, la valeur
clignote).
❒appuyer sur le bouton MENUpar
une brève pression pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une longue pres-
sion pour revenir à la page-écran
standard.ATTENTIONLe réglage est possible
entre 30 et 250 km/h (ou bien entre
20 et 150 mph) selon l’unité précé-
demment sélectionnée (voir paragraphe
“Unité de mesure” décrit ci-après).
Chaque pression sur le bouton +/–aug-
mente/diminue la valeur de 5 unités.
En tenant enfoncé le bouton +/–on
obtient l’augmentation/diminution ra-
pide automatique. En s’approchant de
la valeur souhaitée, compléter le régla-
ge par des pressions simples.
Pour annuler le réglage:
❒appuyer sur le bouton MENUpar
une courte pression: l’affichage met
en évidence l’inscription ON;
❒appuyer sur le bouton –: l’affichage
met en évidence l’inscription OFF;
❒appuyer sur le bouton MENUpar
une brève pression pour revenir à la
page-écran menu ou appuyer sur le
bouton par une longue pression pour
revenir à la page-écran standard.

39
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

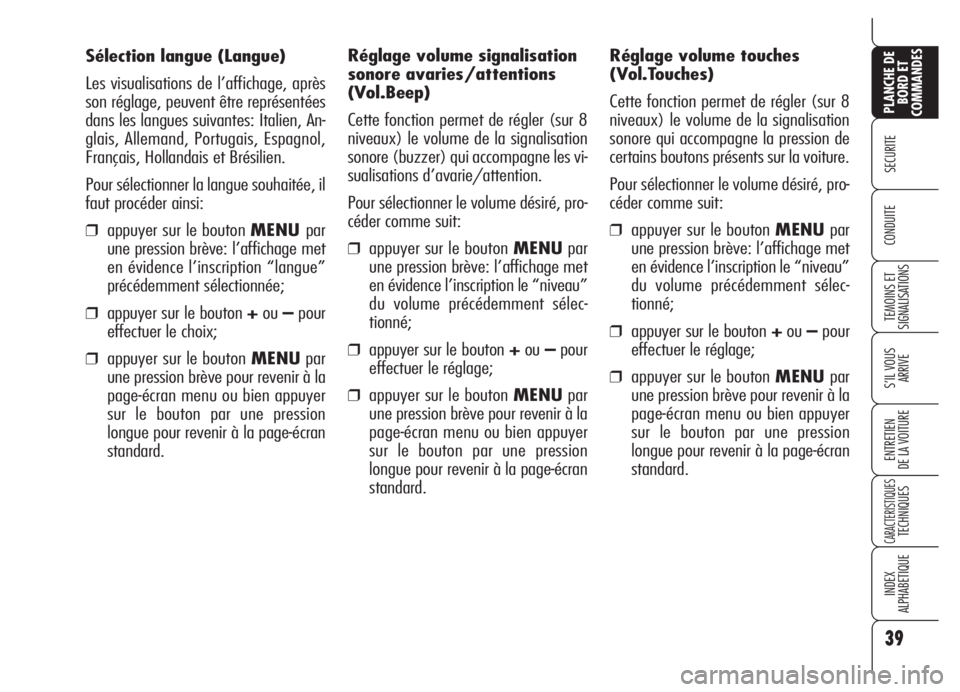

Sélection langue (Langue)
Les visualisations de l’affichage, après
son réglage, peuvent être représentées
dans les langues suivantes: Italien, An-
glais, Allemand, Portugais, Espagnol,
Français, Hollandais et Brésilien.
Pour sélectionner la langue souhaitée, il
faut procéder ainsi:
❒appuyer sur le bouton MENUpar
une pression brève: l’affichage met
en évidence l’inscription “langue”
précédemment sélectionnée;
❒appuyer sur le bouton +ou–pour
effectuer le choix;
❒appuyer sur le bouton MENUpar
une pression brève pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une pression
longue pour revenir à la page-écran
standard.Réglage volume touches
(Vol.Touches)
Cette fonction permet de régler (sur 8
niveaux) le volume de la signalisation
sonore qui accompagne la pression de
certains boutons présents sur la voiture.
Pour sélectionner le volume désiré, pro-
céder comme suit:
❒appuyer sur le bouton MENUpar
une pression brève: l’affichage met
en évidence l’inscription le “niveau”
du volume précédemment sélec-
tionné;
❒appuyer sur le bouton +ou–pour
effectuer le réglage;
❒appuyer sur le bouton MENUpar
une pression brève pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une pression
longue pour revenir à la page-écran
standard. Réglage volume signalisation
sonore avaries/attentions
(Vol.Beep)
Cette fonction permet de régler (sur 8
niveaux) le volume de la signalisation
sonore (buzzer) qui accompagne les vi-
sualisations d’avarie/attention.
Pour sélectionner le volume désiré, pro-
céder comme suit:
❒appuyer sur le bouton MENUpar
une pression brève: l’affichage met
en évidence l’inscription le “niveau”
du volume précédemment sélec-
tionné;
❒appuyer sur le bouton +ou–pour
effectuer le réglage;
❒appuyer sur le bouton MENUpar
une pression brève pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une pression
longue pour revenir à la page-écran
standard.
