La señal se interrumpe inmediatamente
cuando la distancia del obstáculo au-
menta. El ciclo de tonos permanece cons-
tante si la distancia medida por los sen-
sores centrales no varía, mientras que si
esta situación se verifica en los sensores
laterales, la señal se interrumpe después
de 3 segundos aproximadamente, para
evitar que suene constantemente en ca-
so de maniobras a lo largo de las paredes.
119
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
SENSORES

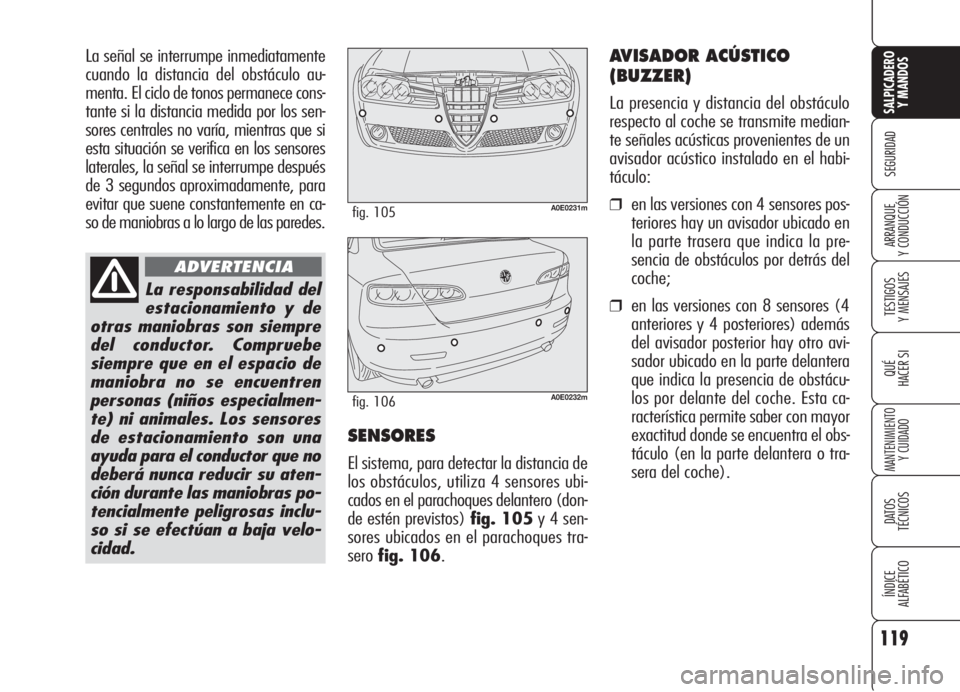

El sistema, para detectar la distancia de
los obstáculos, utiliza 4 sensores ubi-
cados en el parachoques delantero (don-
de estén previstos) fig. 105y 4 sen-
sores ubicados en el parachoques tra-
serofig. 106.
La responsabilidad del
estacionamiento y de
otras maniobras son siempre
del conductor. Compruebe
siempre que en el espacio de
maniobra no se encuentren
personas (niños especialmen-
te) ni animales. Los sensores
de estacionamiento son una
ayuda para el conductor que no
deberá nunca reducir su aten-
ción durante las maniobras po-
tencialmente peligrosas inclu-
so si se efectúan a baja velo-
cidad.
ADVERTENCIA
A0E0231mfig. 105
A0E0232mfig. 106
AVISADOR ACÚSTICO
(BUZZER)
La presencia y distancia del obstáculo
respecto al coche se transmite median-
te señales acústicas provenientes de un
avisador acústico instalado en el habi-
táculo:
❒en las versiones con 4 sensores pos-
teriores hay un avisador ubicado en
la parte trasera que indica la pre-
sencia de obstáculos por detrás del
coche;
❒en las versiones con 8 sensores (4
anteriores y 4 posteriores) además
del avisador posterior hay otro avi-
sador ubicado en la parte delantera
que indica la presencia de obstácu-
los por delante del coche. Esta ca-
racterística permite saber con mayor
exactitud donde se encuentra el obs-
táculo (en la parte delantera o tra-
sera del coche).

120
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
CAMPO DE ACCIÓN
DE LOS SENSORES
Los sensores permiten al sistema con-
trolar la parte delantera y trasera del co-
che (versiones con 8 sensores).
De hecho, su posición cubre las zonas
intermedias y laterales de la parte fron-
tal y trasera del coche.
En caso de que el obstáculo se encuen-
tre en la zona intermedia, éste se de-
tecta a distancias inferiores de 0,9 m
aproximadamente (parte delantera) y
de 1,40 m (parte trasera).
Si el obstáculo se encuentra en la zona
lateral, éste se detecta a distancias in-
feriores de 0,6 m.
Para el correcto funcio-
namiento del sistema, es
indispensable que los
sensores estén siempre limpios,
sin barro, suciedades, nieve o
hielo. Durante la limpieza de los
sensores preste cuidado de no
rayarlos o dañarlos; evite el uso
de paños secos, ásperos o duros.
Los sensores los debe lavar con
agua limpia, eventualmente uti-
lizando champú específico para
automóviles. En las estaciones
de lavado que utilizan máquinas
hidráulicas con chorro de vapor
a alta presión, limpie rápida-
mente los sensores mantenien-
do el pulverizador a más de 10
cm de distancia.
En caso de que tenga
que volver a pintar los
parachoques o retocar-
los en la zona de los sensores,
acuda exclusivamente a los Ser-
vicios Autorizados Alfa Romeo.
De hecho, aplicaciones incorrec-
tas de pintura podrían compro-
meter el funcionamiento de los
sensores de estacionamiento.
SEÑALIZACIONES EN LA
PANTALLA (donde estén
previstas)

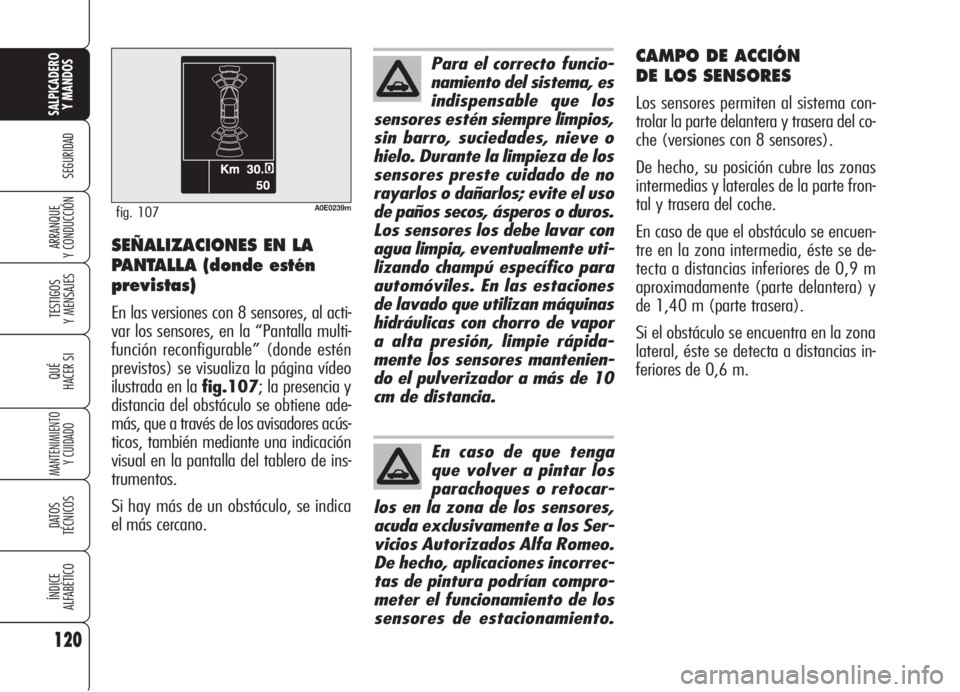

En las versiones con 8 sensores, al acti-
var los sensores, en la “Pantalla multi-
función reconfigurable” (donde estén
previstos) se visualiza la página vídeo
ilustrada en la fig.107; la presencia y
distancia del obstáculo se obtiene ade-
más, que a través de los avisadores acús-
ticos, también mediante una indicación
visual en la pantalla del tablero de ins-
trumentos.
Si hay más de un obstáculo, se indica
el más cercano.
A0E0239mfig. 107

121
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
En caso de avería, después de haber de-
tenido el coche y apagado el motor, lim-
pie los sensores y compruebe que no es-
té cerca de posibles fuentes de emisión
por ultrasonidos (por ejemplo, frenos
neumáticos de camiones o martillos neu-
máticos). Si la causa de la avería ha si-
do eliminada, el sistema reanuda su fun-
cionamiento normal, apagándose el tes-
tigo
ty el mensaje correspondiente.
En cambio, si el testigo permanece en-
cendido, acuda a los Servicios Autori-
zados Alfa Romeo para que verifiquen
el sistema, aunque siga funcionando. Si
la anomalía detectada no perjudica el
funcionamiento, el sistema continúa ac-
tivado y la avería queda memorizada
para que luego, los Servicios Autoriza-
dos Alfa Romeo puedan realizar el con-
trol.
ADVERTENCIAS GENERALES
Durante las maniobras de estaciona-
miento preste siempre la máxima aten-
ción a los obstáculos que podrían en-
contrarse sobre o bajo el sensor. Los ob-
jetos ubicados a poca distancia en la par-
te delantera o trasera del coche, en al-
gunas circunstancias, no son detectados
por el sistema y por lo tanto, pueden da-
ñar el coche o ser dañados.
Las señalizaciones enviadas por los sen-
sores pueden llegar alteradas a causa
del daño sufrido por los mismos, por las
suciedades, nieve o hielo depositados
en los sensores o sistemas por ultraso-
nidos (por ejemplo, frenos neumáticos
de camiones o martillos neumáticos)
presentes en los alrededores.
ARRASTRE DE REMOLQUES
El funcionamiento de los sensores pos-
teriores se reactiva automáticamente
cuando se desconecta el cable eléctrico
del remolque.
SEÑALIZACIÓN
DE ANOMALÍAS
La centralita del sistema controla todos
los componentes del sistema cada vez
que introduce la llave electrónica en el
conmutador de arranque. Luego, los sen-
sores y sus correspondientes conexiones
eléctricas se controlan constantemente
durante el funcionamiento del sistema.
El testigo
tencendido en el tablero
de instrumentos (donde esté previsto)
indica el sensor averiado y en algunas
versiones, se visualiza un mensaje en la
pantalla (consulte el capítulo “Testigos
y mensajes”).
El funcionamiento de los
sensores posteriores se
desactiva automática-
mente cuando se conecta el ca-
ble eléctrico del remolque a la
toma de corriente del gancho del
remolque.

122
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
El coche puede estar equipado con el sis-
tema de control de la presión de los neu-
máticos T.P.M.S. Este sistema está com-
puesto por un sensor transmisor por ra-
diofrecuencia montado en la llanta en
el interior del neumático de cada rueda,
capaz de enviar a la centralita de con-
trol las informaciones correspondientes
a la presión de cada neumático.ADVERTENCIAS
Las señalizaciones de anomalía corres-
pondientes a uno o más sensores no per-
manecen memorizadas y por lo tanto,
no se visualizarán después de haber
apagado y vuelto a poner en marcha el
motor. Si las condiciones anómalas per-
manecen, la centralita envía al tablero
de instrumentos las señalizaciones co-
rrespondientes sólo después de un bre-
ve período con el coche está en marcha.
La presión de los neumáticos debe com-
probarse con los neumáticos fríos; si por
cualquier motivo, se controla la presión
con los neumáticos calientes, no reduz-
ca la presión aunque sea superior al va-
lor previsto; repita el control con los neu-
máticos fríos (consulte el apartado “Rue-
das” en el capítulo “Datos Técnicos”).

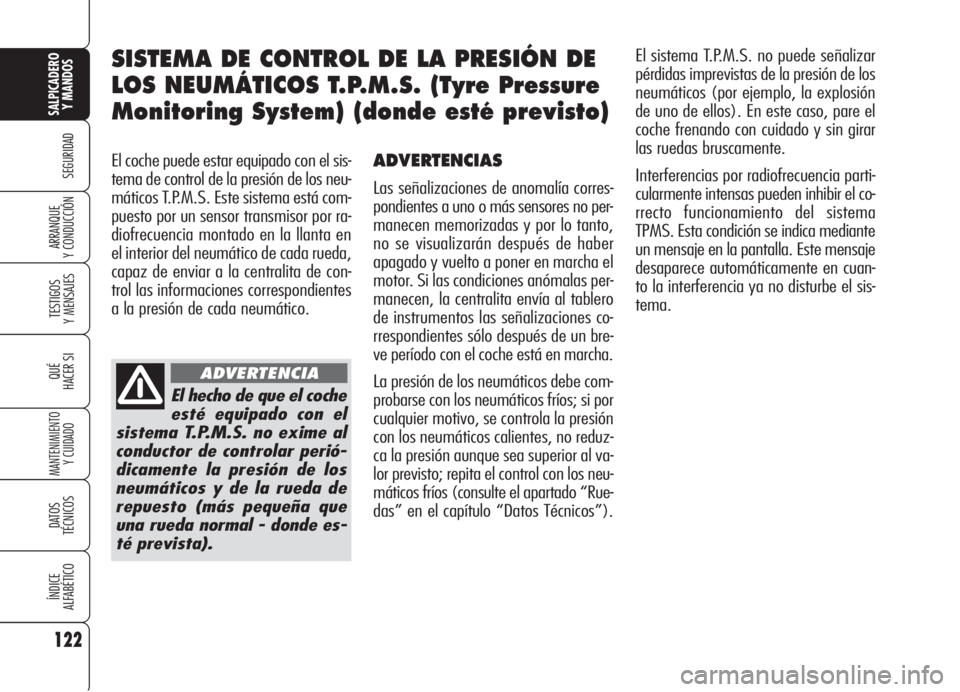

SISTEMA DE CONTROL DE LA PRESIÓN DE
LOS NEUMÁTICOS T.P.M.S. (Tyre Pressure
Monitoring System) (donde esté previsto)
El hecho de que el coche
esté equipado con el
sistema T.P.M.S. no exime al
conductor de controlar perió-
dicamente la presión de los
neumáticos y de la rueda de
repuesto (más pequeña que
una rueda normal - donde es-
té prevista).
ADVERTENCIA
El sistema T.P.M.S. no puede señalizar
pérdidas imprevistas de la presión de los
neumáticos (por ejemplo, la explosión
de uno de ellos). En este caso, pare el
coche frenando con cuidado y sin girar
las ruedas bruscamente.
Interferencias por radiofrecuencia parti-
cularmente intensas pueden inhibir el co-
rrecto funcionamiento del sistema
TPMS. Esta condición se indica mediante
un mensaje en la pantalla. Este mensaje
desaparece automáticamente en cuan-
to la interferencia ya no disturbe el sis-
tema.

123
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

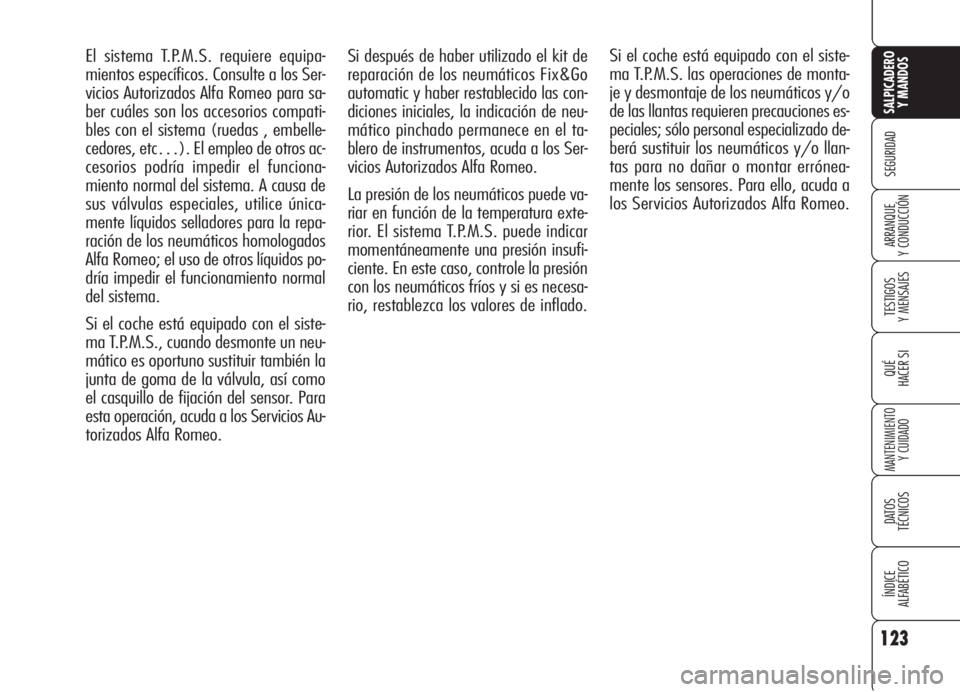

Si después de haber utilizado el kit de
reparación de los neumáticos Fix&Go
automatic y haber restablecido las con-
diciones iniciales, la indicación de neu-
mático pinchado permanece en el ta-
blero de instrumentos, acuda a los Ser-
vicios Autorizados Alfa Romeo.
La presión de los neumáticos puede va-
riar en función de la temperatura exte-
rior. El sistema T.P.M.S. puede indicar
momentáneamente una presión insufi-
ciente. En este caso, controle la presión
con los neumáticos fríos y si es necesa-
rio, restablezca los valores de inflado. El sistema T.P.M.S. requiere equipa-
mientos específicos. Consulte a los Ser-
vicios Autorizados Alfa Romeo para sa-
ber cuáles son los accesorios compati-
bles con el sistema (ruedas , embelle-
cedores, etc…). El empleo de otros ac-
cesorios podría impedir el funciona-
miento normal del sistema. A causa de
sus válvulas especiales, utilice única-
mente líquidos selladores para la repa-
ración de los neumáticos homologados
Alfa Romeo; el uso de otros líquidos po-
dría impedir el funcionamiento normal
del sistema.
Si el coche está equipado con el siste-
ma T.P.M.S., cuando desmonte un neu-
mático es oportuno sustituir también la
junta de goma de la válvula, así como
el casquillo de fijación del sensor. Para
esta operación, acuda a los Servicios Au-
torizados Alfa Romeo.Si el coche está equipado con el siste-
ma T.P.M.S. las operaciones de monta-
je y desmontaje de los neumáticos y/o
de las llantas requieren precauciones es-
peciales; sólo personal especializado de-
berá sustituir los neumáticos y/o llan-
tas para no dañar o montar errónea-
mente los sensores. Para ello, acuda a
los Servicios Autorizados Alfa Romeo.

124
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

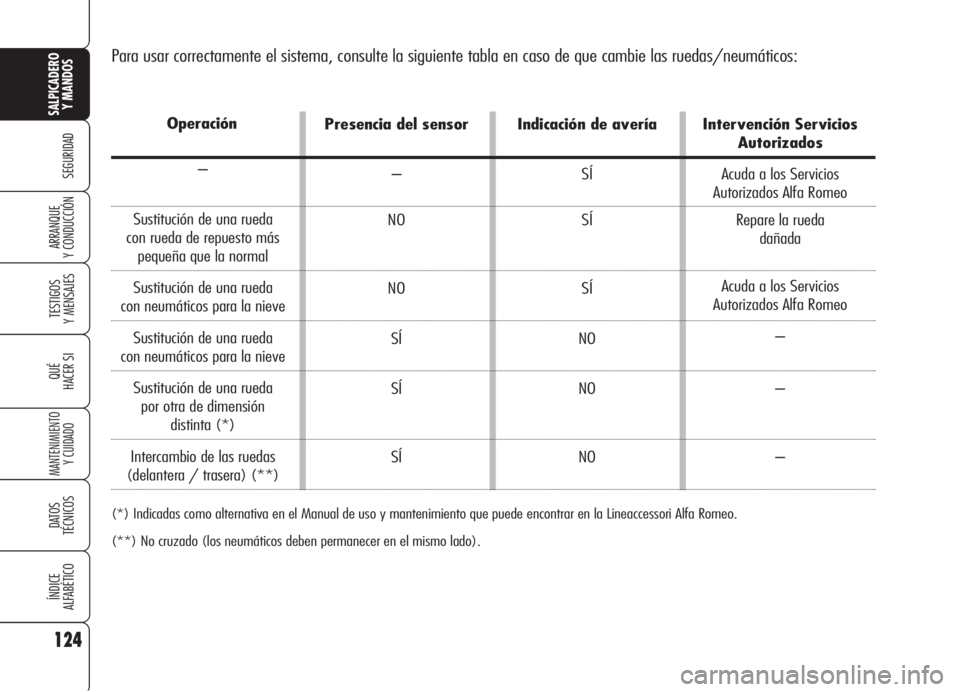

Para usar correctamente el sistema, consulte la siguiente tabla en caso de que cambie las ruedas/neumáticos:
Presencia del sensor
–
NO
NO
SÍ
SÍ
SÍIndicación de avería
SÍ
SÍ
SÍ
NO
NO
NO
(*) Indicadas como alternativa en el Manual de uso y mantenimiento que puede encontrar en la Lineaccessori Alfa Romeo.
(**) No cruzado (los neumáticos deben permanecer en el mismo lado).
Operación
–
Sustitución de una rueda
con rueda de repuesto más
pequeña que la normal
Sustitución de una rueda
con neumáticos para la nieve
Sustitución de una rueda
con neumáticos para la nieve
Sustitución de una rueda
por otra de dimensión
distinta (*)
Intercambio de las ruedas
(delantera / trasera) (**)Intervención Servicios
Autorizados
Acuda a los Servicios
Autorizados Alfa Romeo
Repare la rueda
dañada
Acuda a los Servicios
Autorizados Alfa Romeo
–
–
–

125
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIA No introduzca nunca
en el depósito, ni siquiera en casos de
emergencia, incluso una mínima canti-
dad de gasolina con plomo; el cataliza-
dor se dañaría irremediablemente.
MOTORES DIESEL
Con bajas temperaturas el grado de flui-
dez del gasoil podría ser insuficiente a
causa de la formación de parafinas con
el consiguiente funcionamiento anóma-
lo del sistema de alimentación de com-
bustible. Para evitar estos problemas de
funcionamiento, en las gasolineras se dis-
tribuye normalmente, según las estacio-
nes del año, gasoil de verano, de invier-
no y ártico (zonas montañosas frías).
En caso de repostado con gasoil no ade-
cuado a la temperatura de uso, se acon-
seja mezclar el gasoil con aditivo DIE-
SEL MIXen las proporciones indicadas
en el envase del producto, introducien-
do primero en el depósito, el anticon-
gelante y luego, el gasoil.
El anticongelante DIESEL MIXse de-
be mezclar con el gasoil antes de que
se produzcan las reacciones derivadas
por el frío. Si realiza una mezcla tar-
día, ésta no tendrá ningún efecto.

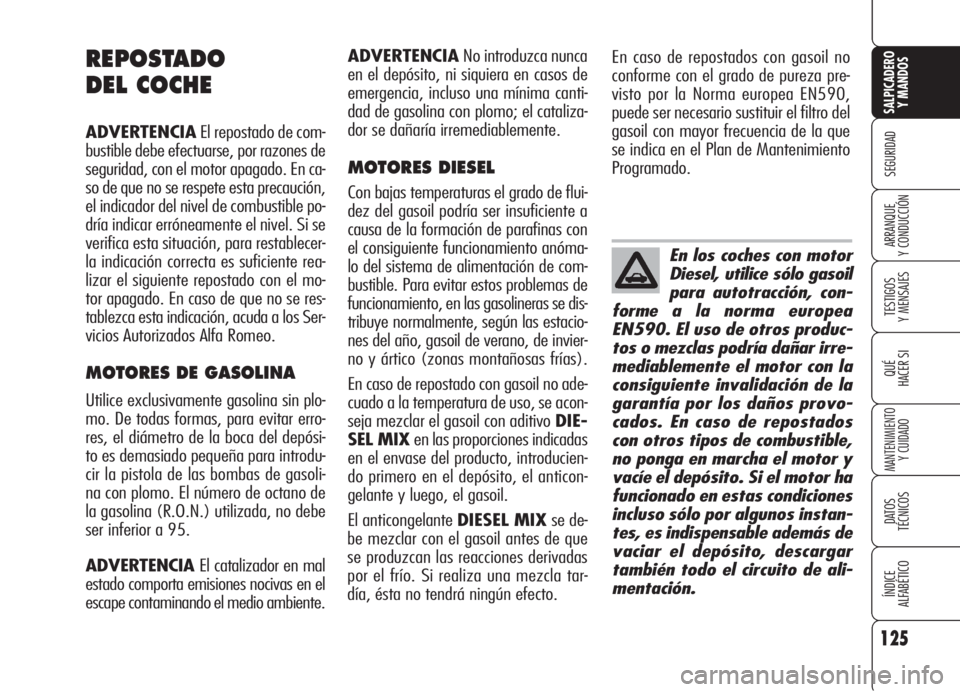

REPOSTADO
DEL COCHE
ADVERTENCIAEl repostado de com-
bustible debe efectuarse, por razones de
seguridad, con el motor apagado. En ca-
so de que no se respete esta precaución,
el indicador del nivel de combustible po-
dría indicar erróneamente el nivel. Si se
verifica esta situación, para restablecer-
la indicación correcta es suficiente rea-
lizar el siguiente repostado con el mo-
tor apagado. En caso de que no se res-
tablezca esta indicación, acuda a los Ser-
vicios Autorizados Alfa Romeo.
MOTORES DE GASOLINA
Utilice exclusivamente gasolina sin plo-
mo. De todas formas, para evitar erro-
res, el diámetro de la boca del depósi-
to es demasiado pequeña para introdu-
cir la pistola de las bombas de gasoli-
na con plomo. El número de octano de
la gasolina (R.O.N.) utilizada, no debe
ser inferior a 95.
ADVERTENCIAEl catalizador en mal
estado comporta emisiones nocivas en el
escape contaminando el medio ambiente.
En los coches con motor
Diesel, utilice sólo gasoil
para autotracción, con-
forme a la norma europea
EN590. El uso de otros produc-
tos o mezclas podría dañar irre-
mediablemente el motor con la
consiguiente invalidación de la
garantía por los daños provo-
cados. En caso de repostados
con otros tipos de combustible,
no ponga en marcha el motor y
vacíe el depósito. Si el motor ha
funcionado en estas condiciones
incluso sólo por algunos instan-
tes, es indispensable además de
vaciar el depósito, descargar
también todo el circuito de ali-
mentación.
En caso de repostados con gasoil no
conforme con el grado de pureza pre-
visto por la Norma europea EN590,
puede ser necesario sustituir el filtro del
gasoil con mayor frecuencia de la que
se indica en el Plan de Mantenimiento
Programado.

APERTURA DE EMERGENCIA
DE LA TAPA
En caso de avería, de todas formas, es
posible abrir la tapa tirando de la cuer-
dafig. 110ubicada en el lado dere-
cho del maletero.
126
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0130mfig. 110

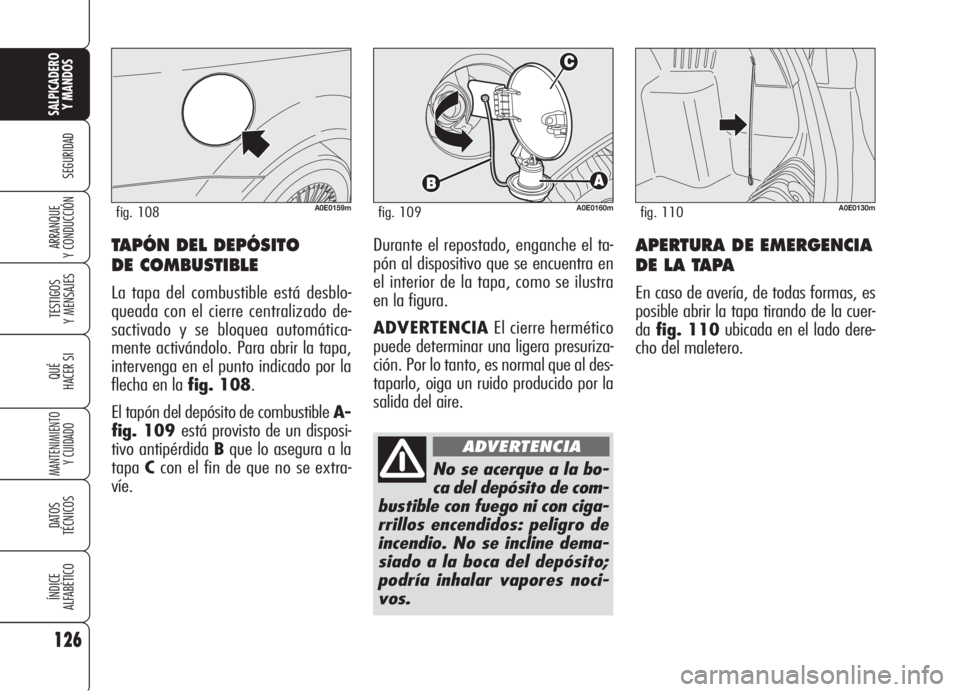

TAPÓN DEL DEPÓSITO
DE COMBUSTIBLE
La tapa del combustible está desblo-
queada con el cierre centralizado de-
sactivado y se bloquea automática-
mente activándolo. Para abrir la tapa,
intervenga en el punto indicado por la
flecha en la fig. 108.
El tapón del depósito de combustible A-
fig. 109 está provisto de un disposi-
tivo antipérdida Bque lo asegura a la
tapaCcon el fin de que no se extra-
víe.
A0E0159mfig. 108A0E0160mfig. 109
No se acerque a la bo-
ca del depósito de com-
bustible con fuego ni con ciga-
rrillos encendidos: peligro de
incendio. No se incline dema-
siado a la boca del depósito;
podría inhalar vapores noci-
vos.
ADVERTENCIA
Durante el repostado, enganche el ta-
pón al dispositivo que se encuentra en
el interior de la tapa, como se ilustra
en la figura.
ADVERTENCIAEl cierre hermético
puede determinar una ligera presuriza-
ción. Por lo tanto, es normal que al des-
taparlo, oiga un ruido producido por la
salida del aire.

Los dispositivos empleados para redu-
cir las emisiones de los motores Diesel
son:
❒convertidor catalítico oxidante;
❒sistema de recirculación de los gases
de escape (E.G.R.);
❒‹filtro de retención de las partículas
(DPF).
127
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

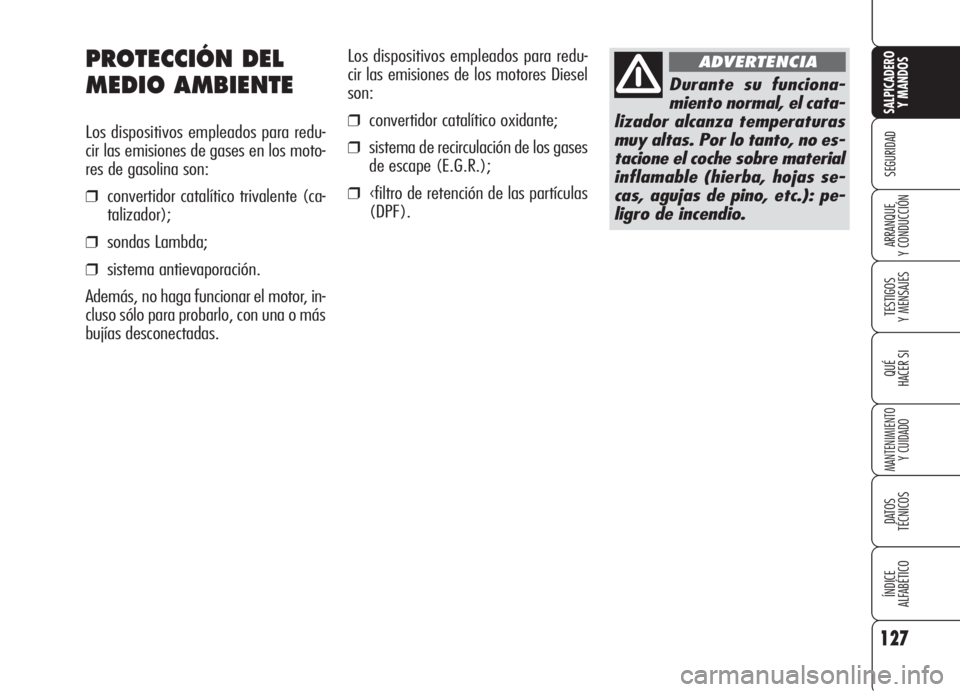

PROTECCIÓN DEL
MEDIO AMBIENTE
Los dispositivos empleados para redu-
cir las emisiones de gases en los moto-
res de gasolina son:
❒convertidor catalítico trivalente (ca-
talizador);
❒sondas Lambda;
❒sistema antievaporación.
Además, no haga funcionar el motor, in-
cluso sólo para probarlo, con una o más
bujías desconectadas.
Durante su funciona-
miento normal, el cata-
lizador alcanza temperaturas
muy altas. Por lo tanto, no es-
tacione el coche sobre material
inflamable (hierba, hojas se-
cas, agujas de pino, etc.): pe-
ligro de incendio.
ADVERTENCIA

128
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Puesto que el filtro es un sistema de acu-
mulación, debe regenerarse (limpiarse)
periódicamente quemando las partículas
carbonosas. La centralita de control del
motor gestiona automáticamente el pro-
cedimiento de regeneración en función
de la cantidad de partículas acumuladas
en el filtro y de las condiciones de em-
pleo del coche. Durante la regeneración,
es posible que se presenten los siguien-
tes fenómenos: aumento limitado del ra-
lentí, activación del electroventilador, au-
mento limitado del humo, altas tempe-
raturas en el escape. Estas situaciones
no debe interpretarlas como anomalías
y no inciden en el comportamiento del

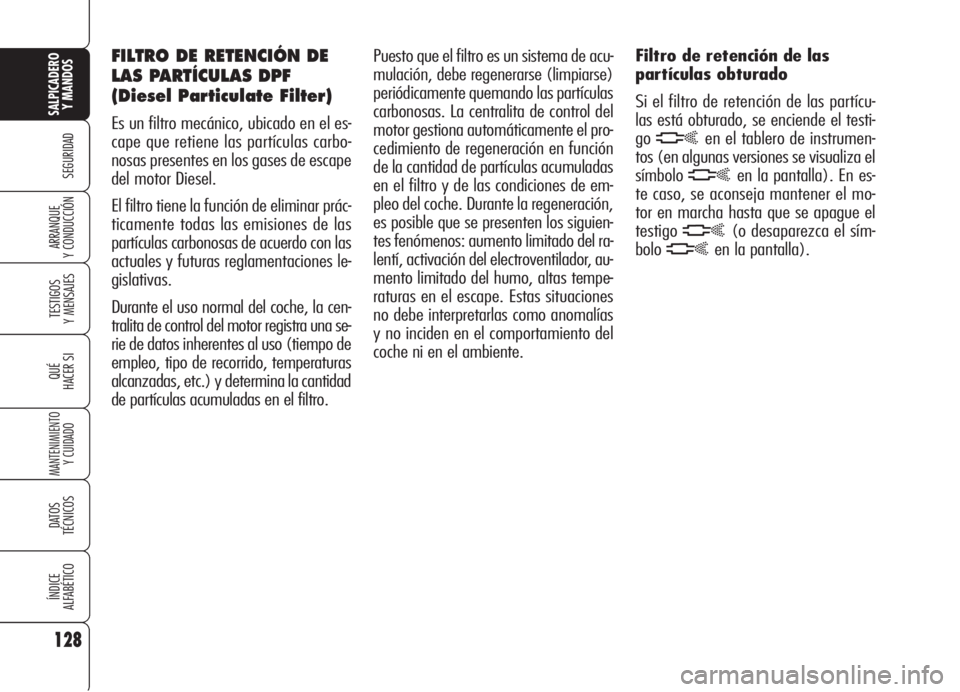

coche ni en el ambiente. FILTRO DE RETENCIÓN DE
LAS PARTÍCULAS DPF
(Diesel Particulate Filter)
Es un filtro mecánico, ubicado en el es-
cape que retiene las partículas carbo-
nosas presentes en los gases de escape
del motor Diesel.
El filtro tiene la función de eliminar prác-
ticamente todas las emisiones de las
partículas carbonosas de acuerdo con las
actuales y futuras reglamentaciones le-
gislativas.
Durante el uso normal del coche, la cen-
tralita de control del motor registra una se-
rie de datos inherentes al uso (tiempo de
empleo, tipo de recorrido, temperaturas
alcanzadas, etc.) y determina la cantidad
de partículas acumuladas en el filtro.Filtro de retención de las
partículas obturado
Si el filtro de retención de las partícu-
las está obturado, se enciende el testi-
gohen el tablero de instrumen-
tos (en algunas versiones se visualiza el
símbolo
hen la pantalla). En es-
te caso, se aconseja mantener el mo-
tor en marcha hasta que se apague el
testigo
h(o desaparezca el sím-
bolo
hen la pantalla).
