PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

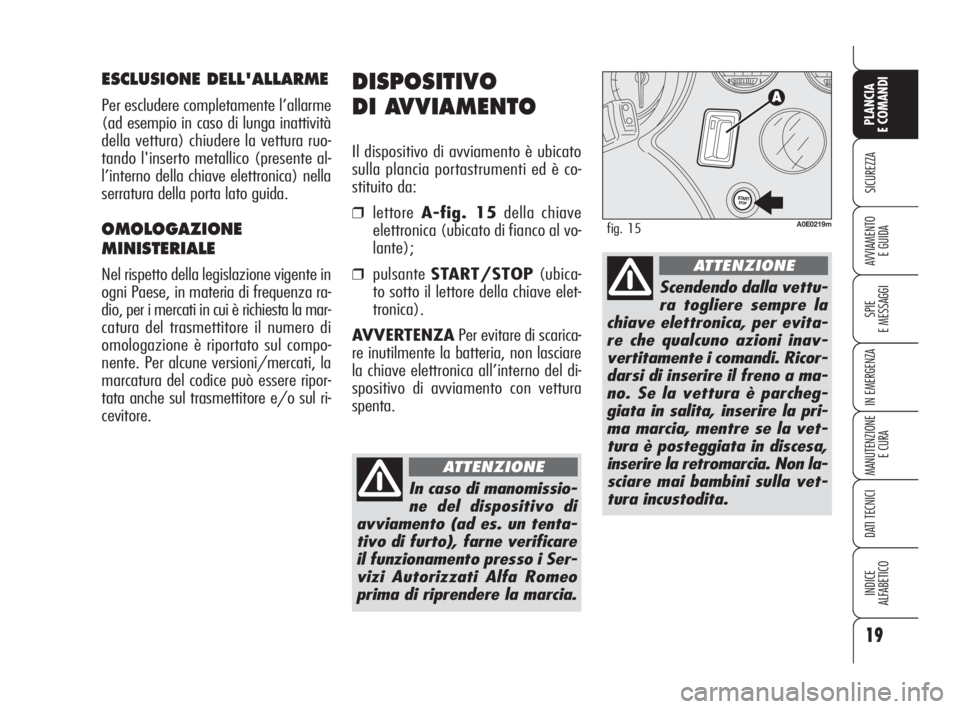

DISPOSITIVO
DI AVVIAMENTO
Il dispositivo di avviamento è ubicato
sulla plancia portastrumenti ed è co-
stituito da:
❒lettoreA-fig. 15della chiave
elettronica (ubicato di fianco al vo-
lante);
❒pulsanteSTART/STOP(ubica-
to sotto il lettore della chiave elet-
tronica).
AVVERTENZAPer evitare di scarica-
re inutilmente la batteria, non lasciare
la chiave elettronica all’interno del di-
spositivo di avviamento con vettura
spenta.
ESCLUSIONE DELL'ALLARME
Per escludere completamente l’allarme
(ad esempio in caso di lunga inattività
della vettura) chiudere la vettura ruo-
tando l'inserto metallico (presente al-
l’interno della chiave elettronica) nella
serratura della porta lato guida.
OMOLOGAZIONE
MINISTERIALE
Nel rispetto della legislazione vigente in
ogni Paese, in materia di frequenza ra-
dio, per i mercati in cui è richiesta la mar-
catura del trasmettitore il numero di
omologazione è riportato sul compo-
nente. Per alcune versioni/mercati, la
marcatura del codice può essere ripor-
tata anche sul trasmettitore e/o sul ri-
cevitore.
A0E0219mfig. 15
In caso di manomissio-
ne del dispositivo di
avviamento (ad es. un tenta-
tivo di furto), farne verificare
il funzionamento presso i Ser-
vizi Autorizzati Alfa Romeo
prima di riprendere la marcia.
ATTENZIONE
Scendendo dalla vettu-
ra togliere sempre la
chiave elettronica, per evita-
re che qualcuno azioni inav-
vertitamente i comandi. Ricor-
darsi di inserire il freno a ma-
no. Se la vettura è parcheg-
giata in salita, inserire la pri-
ma marcia, mentre se la vet-
tura è posteggiata in discesa,
inserire la retromarcia. Non la-
sciare mai bambini sulla vet-
tura incustodita.
ATTENZIONE

AVVERTENZA Se, inserendo la chia-
ve elettronica nel dispositivo di avvia-
mento, sul quadro strumenti si accen-
de la spia
Y(su alcune versioni unita-
mente alla visualizzazione di un mes-
saggio sul display) controllare che la
chiave elettronica sia quella corretta e
provare a reinserirla nel dispositivo di av-
viamento. Se il problema persiste rivol-
gersi ai Servizi Autorizzati Alfa Romeo.
SPEGNIMENTO
QUADRO STRUMENTI
Con motore spento e con pedali della fri-
zione e del freno rilasciati premere il pul-
santeSTART/STOPo estrarre la chia-
ve elettronica dal dispositivo di avvia-
mento.
Dopo alcuni secondi si spegne progres-
sivamente il display del quadro stru-
menti.
AVVERTENZAIn caso di mancato
spegnimento del quadro strumenti è ne-
cessario rivolgersi ai Servizi Autorizzati
Alfa Romeo.
ACCENSIONE
QUADRO STRUMENTI
Procedere come segue:
❒inserire la chiave elettronica nel di-
spositivo di avviamento;
❒se la chiave elettronica è già inseri-
ta, premere il pulsante START/
STOPsenza premere il pedale del-
la frizione o del freno.
Abbandonando la vettura, lasciando
inavvertitamente acceso il quadro stru-
menti, i dispositivi elettrici ed elettroni-
ci verranno disabilitati dopo circa 1 ora
al fine di salvaguardare la carica della
batteria.
AVVERTENZA Si ricorda di inserire
completamente la chiave elettronica nel
dispositivo di avviamento sino ad avve-
nuto bloccaggio della stessa.
AVVERTENZAIn caso di mancata ac-
censione del quadro strumenti è neces-
sario rivolgersi ai Servizi Autorizzati Al-
fa Romeo.
20
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0028mfig. 16
AVVIAMENTO DEL MOTORE
Vedere quanto descritto nel paragrafo
“Avviamento del motore” nel capitolo
“Avviamento e guida”.
PULSANTE START/STOP
fig. 16
Il pulsante START/STOP, ubicato sul-
la plancia, ha la funzione di comanda-
re l’attivazione dei sistemi elettrici del-
la vettura e l’avviamento/spegnimento
del motore.
Il pulsante START/STOPè dotato di
una ghiera luminosa. Questa è accesa,
assieme al quadro strumenti, quando è
consentito l’avviamento della vettura.

É tassativamente vieta-
to ogni intervento in af-
termarket, con conseguenti ma-
nomissioni della guida o del pian-
tone sterzo (es. montaggio di
antifurto), che potrebbero cau-
sare, oltre al decadimento delle
prestazioni del sistema e della
garanzia, gravi problemi di sicu-
rezza, nonché la non conformità
omologativa della vettura.
ATTENZIONE
21
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

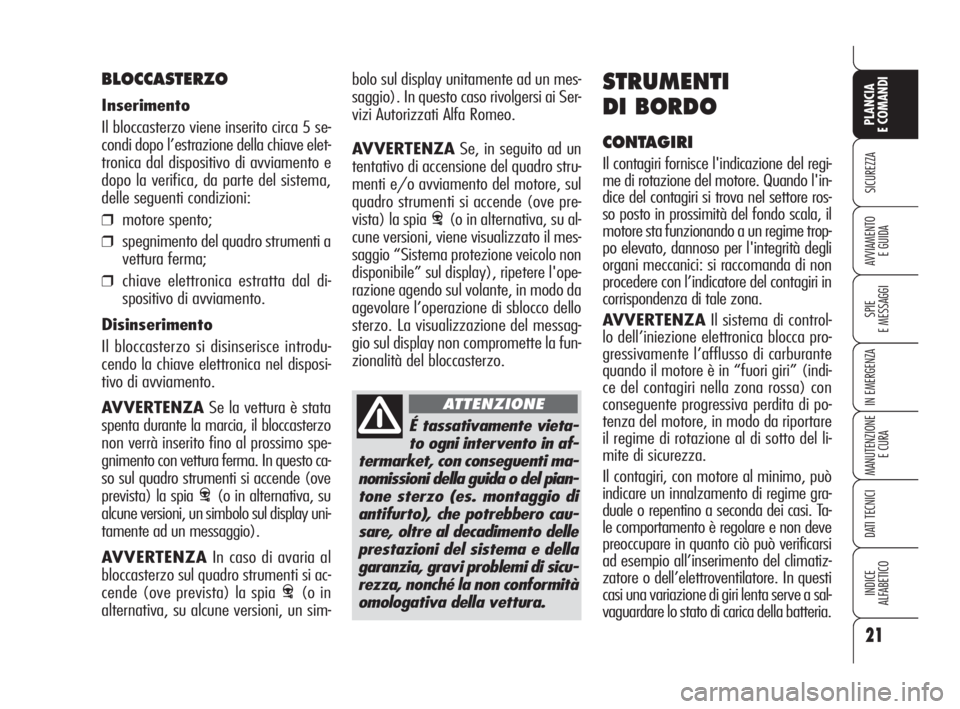

bolo sul display unitamente ad un mes-
saggio). In questo caso rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
AVVERTENZASe, in seguito ad un
tentativo di accensione del quadro stru-
menti e/o avviamento del motore, sul
quadro strumenti si accende (ove pre-
vista) la spia
>(o in alternativa, su al-
cune versioni, viene visualizzato il mes-
saggio “Sistema protezione veicolo non
disponibile” sul display), ripetere l'ope-
razione agendo sul volante, in modo da
agevolare l’operazione di sblocco dello
sterzo. La visualizzazione del messag-
gio sul display non compromette la fun-
zionalità del bloccasterzo.
STRUMENTI
DI BORDO
CONTAGIRI
Il contagiri fornisce l'indicazione del regi-
me di rotazione del motore. Quando l'in-
dice del contagiri si trova nel settore ros-
so posto in prossimità del fondo scala, il
motore sta funzionando a un regime trop-
po elevato, dannoso per l'integrità degli
organi meccanici: si raccomanda di non
procedere con l’indicatore del contagiri in
corrispondenza di tale zona.
AVVERTENZAIl sistema di control-
lo dell’iniezione elettronica blocca pro-
gressivamente l’afflusso di carburante
quando il motore è in “fuori giri” (indi-
ce del contagiri nella zona rossa) con
conseguente progressiva perdita di po-
tenza del motore, in modo da riportare
il regime di rotazione al di sotto del li-
mite di sicurezza.
Il contagiri, con motore al minimo, può
indicare un innalzamento di regime gra-
duale o repentino a seconda dei casi. Ta-
le comportamento è regolare e non deve
preoccupare in quanto ciò può verificarsi
ad esempio all’inserimento del climatiz-
zatore o dell’elettroventilatore. In questi
casi una variazione di giri lenta serve a sal-
vaguardare lo stato di carica della batteria.
BLOCCASTERZO
Inserimento
Il bloccasterzo viene inserito circa 5 se-
condi dopo l’estrazione della chiave elet-
tronica dal dispositivo di avviamento e
dopo la verifica, da parte del sistema,
delle seguenti condizioni:
❒motore spento;
❒spegnimento del quadro strumenti a
vettura ferma;
❒chiave elettronica estratta dal di-
spositivo di avviamento.
Disinserimento
Il bloccasterzo si disinserisce introdu-
cendo la chiave elettronica nel disposi-
tivo di avviamento.
AVVERTENZASe la vettura è stata
spenta durante la marcia, il bloccasterzo
non verrà inserito fino al prossimo spe-
gnimento con vettura ferma. In questo ca-
so sul quadro strumenti si accende (ove
prevista) la spia
>(o in alternativa, su
alcune versioni, un simbolo sul display uni-
tamente ad un messaggio).
AVVERTENZAIn caso di avaria al
bloccasterzo sul quadro strumenti si ac-
cende (ove prevista) la spia
>(o in
alternativa, su alcune versioni, un sim-

22
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

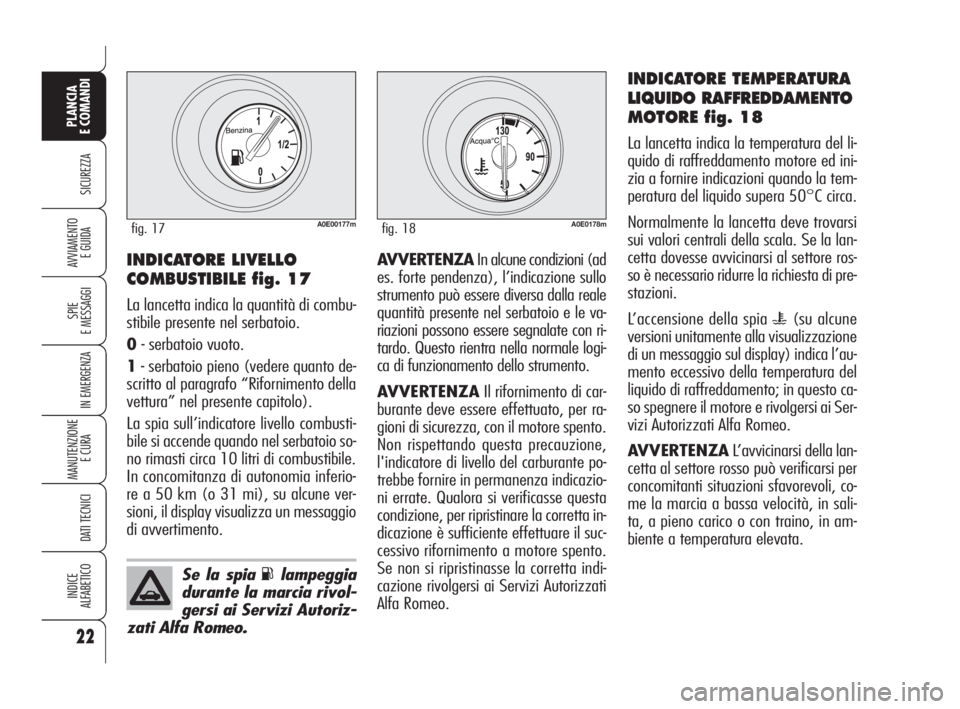

E GUIDAAVVERTENZAIn alcune condizioni (ad
es. forte pendenza), l’indicazione sullo
strumento può essere diversa dalla reale
quantità presente nel serbatoio e le va-
riazioni possono essere segnalate con ri-
tardo. Questo rientra nella normale logi-
ca di funzionamento dello strumento.
AVVERTENZAIl rifornimento di car-
burante deve essere effettuato, per ra-
gioni di sicurezza, con il motore spento.
Non rispettando questa precauzione,
l'indicatore di livello del carburante po-
trebbe fornire in permanenza indicazio-
ni errate. Qualora si verificasse questa
condizione, per ripristinare la corretta in-
dicazione è sufficiente effettuare il suc-
cessivo rifornimento a motore spento.
Se non si ripristinasse la corretta indi-
cazione rivolgersi ai Servizi Autorizzati
Alfa Romeo.
INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE fig. 18
La lancetta indica la temperatura del li-
quido di raffreddamento motore ed ini-
zia a fornire indicazioni quando la tem-
peratura del liquido supera 50°C circa.
Normalmente la lancetta deve trovarsi
sui valori centrali della scala. Se la lan-
cetta dovesse avvicinarsi al settore ros-
so è necessario ridurre la richiesta di pre-
stazioni.
L’accensione della spia
u(su alcune
versioni unitamente alla visualizzazione
di un messaggio sul display) indica l’au-
mento eccessivo della temperatura del
liquido di raffreddamento; in questo ca-
so spegnere il motore e rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
AVVERTENZAL’avvicinarsi della lan-
cetta al settore rosso può verificarsi per
concomitanti situazioni sfavorevoli, co-
me la marcia a bassa velocità, in sali-
ta, a pieno carico o con traino, in am-
biente a temperatura elevata.
INDICATORE LIVELLO
COMBUSTIBILE fig. 17
La lancetta indica la quantità di combu-
stibile presente nel serbatoio.
0- serbatoio vuoto.
1- serbatoio pieno (vedere quanto de-
scritto al paragrafo “Rifornimento della
vettura” nel presente capitolo).
La spia sull’indicatore livello combusti-
bile si accende quando nel serbatoio so-
no rimasti circa 10 litri di combustibile.
In concomitanza di autonomia inferio-
re a 50 km (o 31 mi), su alcune ver-
sioni, il display visualizza un messaggio
di avvertimento.
Se la spia Klampeggia
durante la marcia rivol-
gersi ai Servizi Autoriz-
zati Alfa Romeo.
A0E00177mfig. 17A0E0178mfig. 18

23
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

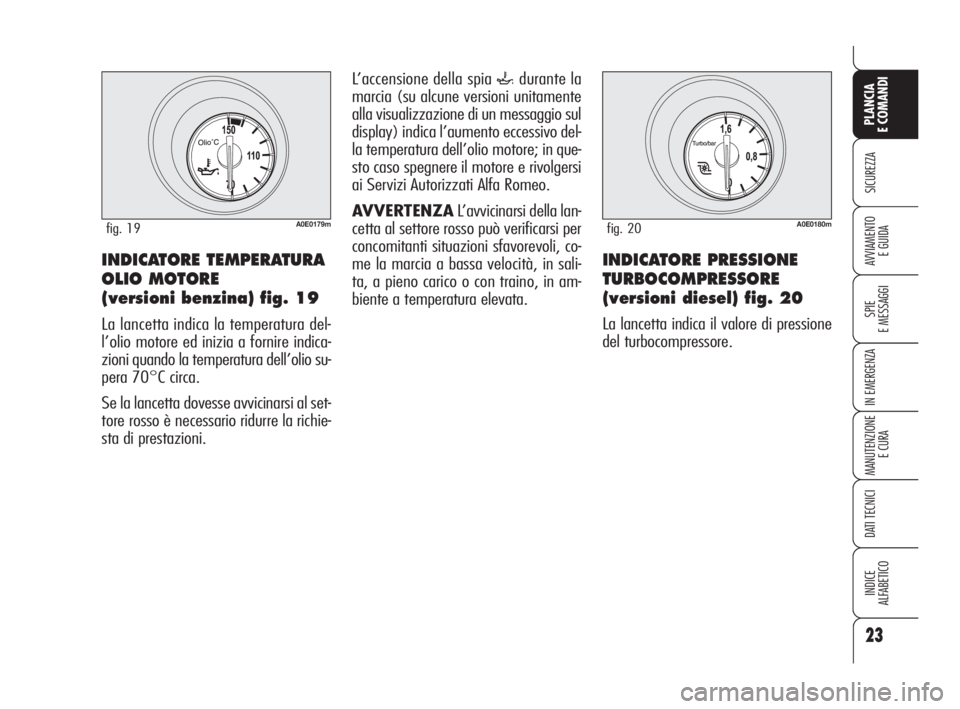

L’accensione della spia `durante la
marcia (su alcune versioni unitamente
alla visualizzazione di un messaggio sul
display) indica l’aumento eccessivo del-
la temperatura dell’olio motore; in que-
sto caso spegnere il motore e rivolgersi
ai Servizi Autorizzati Alfa Romeo.
AVVERTENZAL’avvicinarsi della lan-
cetta al settore rosso può verificarsi per
concomitanti situazioni sfavorevoli, co-
me la marcia a bassa velocità, in sali-
ta, a pieno carico o con traino, in am-
biente a temperatura elevata.
INDICATORE PRESSIONE
TURBOCOMPRESSORE
(versioni diesel) fig. 20
La lancetta indica il valore di pressione
del turbocompressore.
INDICATORE TEMPERATURA
OLIO MOTORE
(versioni benzina) fig. 19
La lancetta indica la temperatura del-
l’olio motore ed inizia a fornire indica-
zioni quando la temperatura dell’olio su-
pera 70°C circa.
Se la lancetta dovesse avvicinarsi al set-
tore rosso è necessario ridurre la richie-
sta di prestazioni.
A0E0179mfig. 19A0E0180mfig. 20

24
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
REGOLAZIONE AUTOMATICA
ILLUMINAZIONE COMANDI
REOSTATO
Per consentire la massima visibilità e
comfort durante tutte le condizioni di gui-
da (es. guida di giorno con luci accese,
guida in galleria, ecc…), all’interno del
tachimetro è presente un sensore in gra-
do di regolare automaticamente, dopo
aver inserito la chiave elettronica nel di-
spositivo di avviamento e premuto il pul-
santeSTART/STOP, l'intensità lumi-
nosa della grafica/display del quadro stru-
menti, display autoradio (ove previsto),
display climatizzatore, display sistema di
radionavigazione (ove previsto) e della
grafica degli strumenti di bordo (indica-
tore livello carburante, indicatore tempe-
ratura olio motore (versioni benzina) o
indicatore pressione turbocompressore
(versioni diesel) e indicatore temperatu-
ra liquido raffreddamento motore).
REGOLAZIONE MANUALE
ILLUMINAZIONE COMANDI
REOSTATO
Questa funzione consente di regolare (su
8 livelli) l'intensità luminosa della grafi-
ca/display del quadro strumenti, display
autoradio (ove previsto), display clima-
tizzatore, display sistema di radionaviga-
zione (ove previsto) e della grafica degli
strumenti di bordo (indicatore livello car-
burante, indicatore temperatura olio mo-
tore (versioni benzina) o indicatore pres-
sione turbocompressore (versioni diesel)
e indicatore temperatura liquido raffred-
damento motore).
Per effettuare la regolazione, premere
con pressione breve il pulsante +sulla
leva sinistra per aumentare la lumino-
sità, oppure premere il pulsante –per
diminuirla: sul display appaiono una
scritta ed un numero indicante il livello
dell’intensità luminosa attualmente se-
lezionata. La videata rimane attiva per
alcuni secondi, dopodiché scompare.
AZZERATORE CHILOMETRI
PARZIALE fig. 21
Per azzerare i km parziali mantenere
premuto per alcuni istanti il pulsante A.
A0E0072mfig. 21

25
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

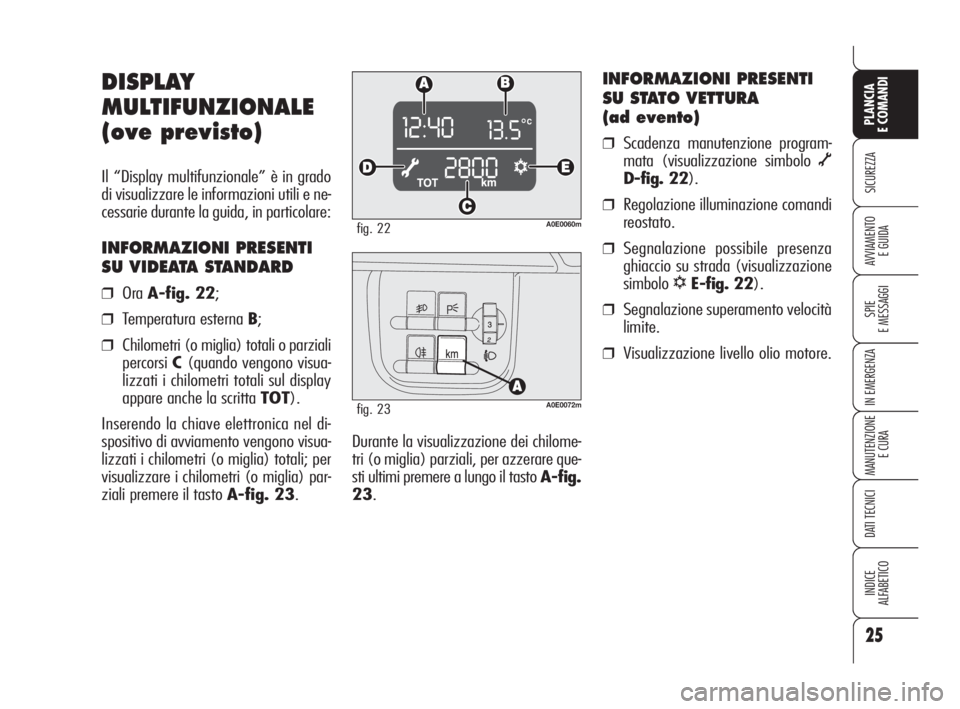

Durante la visualizzazione dei chilome-
tri (o miglia) parziali, per azzerare que-
sti ultimi premere a lungo il tasto A-fig.
23.
INFORMAZIONI PRESENTI
SU STATO VETTURA
(ad evento)
❒Scadenza manutenzione program-
mata (visualizzazione simbolo
õ
D-fig. 22).
❒Regolazione illuminazione comandi
reostato.
❒Segnalazione possibile presenza
ghiaccio su strada (visualizzazione
simbolo
√E-fig. 22).
❒Segnalazione superamento velocità
limite.
❒Visualizzazione livello olio motore.
DISPLAY
MULTIFUNZIONALE
(ove previsto)
Il “Display multifunzionale” è in grado
di visualizzare le informazioni utili e ne-
cessarie durante la guida, in particolare:
INFORMAZIONI PRESENTI
SU VIDEATA STANDARD
❒OraA-fig. 22;
❒Temperatura esterna B;
❒Chilometri (o miglia) totali o parziali
percorsiC(quando vengono visua-
lizzati i chilometri totali sul display
appare anche la scritta TOT).
Inserendo la chiave elettronica nel di-
spositivo di avviamento vengono visua-
lizzati i chilometri (o miglia) totali; per
visualizzare i chilometri (o miglia) par-
ziali premere il tasto A-fig. 23.
A0E0060mfig. 22
A0E0072mfig. 23

Limite velocità (SPEED BEEP)
Questa funzione permette di imposta-
re il limite di velocità della vettura
(km/h) (oppure mph), superato il qua-
le il guidatore viene avvisato da una se-
gnalazione acustica e visiva e da un
messaggio visualizzato sul display (ve-
dere capitolo “Spie e messaggi”). Ter-
minato il ciclo di segnalazioni il display
visualizza nuovamente la videata stan-
dard. Il messaggio scompare dal display
solo quando la velocità della vettura
scende al di sotto di 5 km/h (5 mph)
rispetto al valore limite impostato o al-
la pressione breve del tasto MENU.
Questa procedura viene eseguita una so-
la volta dopo il superamento della ve-
locità limite e può essere ripetuta solo
qualora la velocità della vettura scenda
di almeno 5 km/h (5 mph) al di sotto
del valore limite impostato e quindi ri-
salga fino a superare nuovamente il va-
lore limite.
26
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

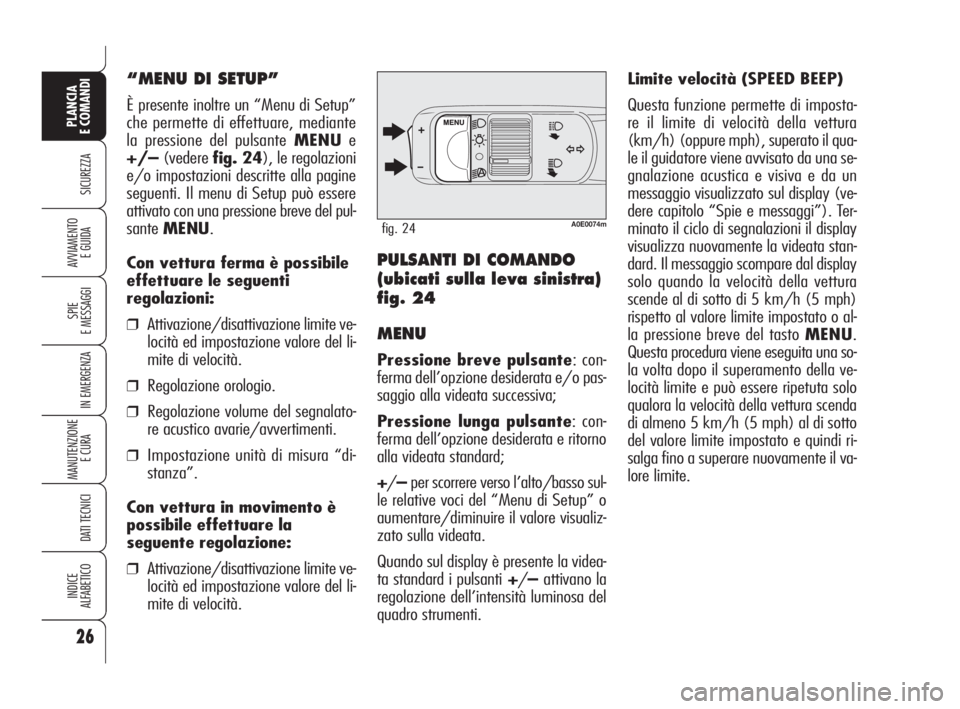

A0E0074mfig. 24
“MENU DI SETUP”
È presente inoltre un “Menu di Setup”
che permette di effettuare, mediante
la pressione del pulsante MENUe
+/–(vederefig. 24), le regolazioni
e/o impostazioni descritte alla pagine
seguenti. Il menu di Setup può essere
attivato con una pressione breve del pul-
santeMENU.
Con vettura ferma è possibile
effettuare le seguenti
regolazioni:
❒Attivazione/disattivazione limite ve-
locità ed impostazione valore del li-
mite di velocità.
❒Regolazione orologio.
❒Regolazione volume del segnalato-
re acustico avarie/avvertimenti.
❒Impostazione unità di misura “di-
stanza”.
Con vettura in movimento è
possibile effettuare la
seguente regolazione:
❒Attivazione/disattivazione limite ve-
locità ed impostazione valore del li-
mite di velocità.
PULSANTI DI COMANDO
(ubicati sulla leva sinistra)
fig. 24
MENU
Pressione breve pulsante: con-
ferma dell’opzione desiderata e/o pas-
saggio alla videata successiva;
Pressione lunga pulsante: con-
ferma dell’opzione desiderata e ritorno
alla videata standard;
+/–per scorrere verso l’alto/basso sul-
le relative voci del “Menu di Setup” o
aumentare/diminuire il valore visualiz-
zato sulla videata.
Quando sul display è presente la videa-
ta standard i pulsanti+/–attivano la
regolazione dell’intensità luminosa del
quadro strumenti.

Per impostare il limite di velocità, pro-
cedere come segue:
❒premere il pulsante MENUfino a
selezionare la voce SPEED BEEP:
sul display appaiono la scritta
SPEED BEEPe lo stato dell’impo-
stazione (ON= limite di velocità at-
tivo/OFF= limite di velocità disat-
tivo);
❒premere nuovamente il pulsante
MENU: la scritta ON(oppure
OFF) lampeggia;
❒premere i pulsanti +/–per sele-
zionareONoppureOFF;
❒selezionandoONsul display lam-
peggerà l’ultimo valore di velocità
impostato;
❒premere i pulsanti +/–per regola-
re il valore.
27
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

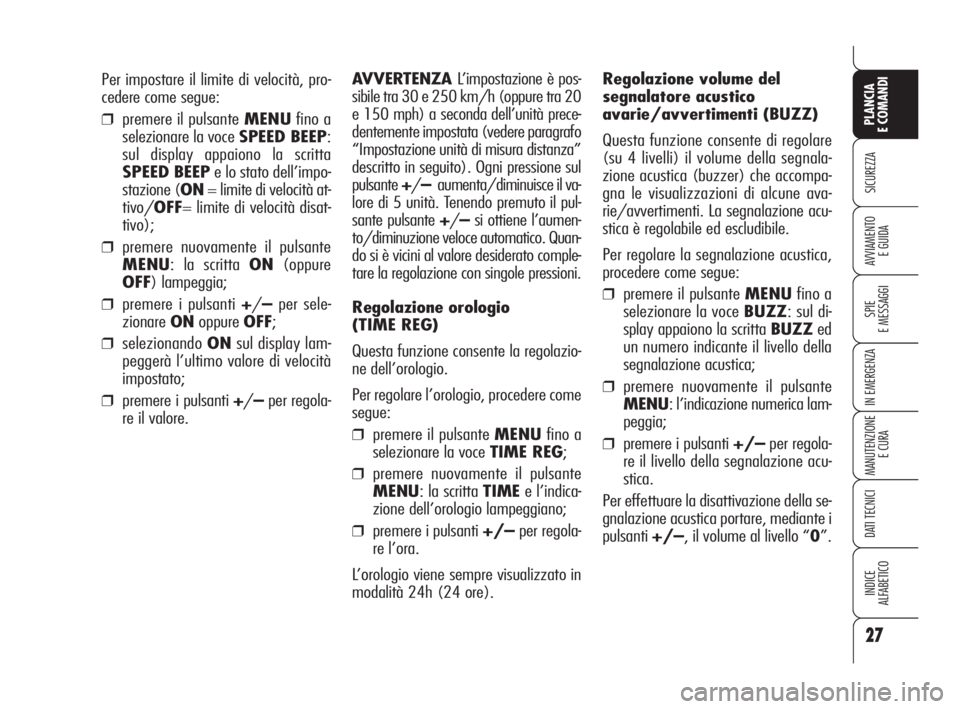

Regolazione volume del
segnalatore acustico
avarie/avvertimenti (BUZZ)
Questa funzione consente di regolare
(su 4 livelli) il volume della segnala-
zione acustica (buzzer) che accompa-
gna le visualizzazioni di alcune ava-
rie/avvertimenti. La segnalazione acu-
stica è regolabile ed escludibile.
Per regolare la segnalazione acustica,
procedere come segue:
❒premere il pulsante MENUfino a
selezionare la voce BUZZ: sul di-
splay appaiono la scritta BUZZed
un numero indicante il livello della
segnalazione acustica;
❒premere nuovamente il pulsante
MENU: l’indicazione numerica lam-
peggia;
❒premere i pulsanti +/–per regola-
re il livello della segnalazione acu-
stica.
Per effettuare la disattivazione della se-
gnalazione acustica portare, mediante i
pulsanti+/–, il volume al livello “0”. AVVERTENZA L’impostazione è pos-
sibile tra 30 e 250 km/h (oppure tra 20
e 150 mph) a seconda dell’unità prece-
dentemente impostata (vedere paragrafo
“Impostazione unità di misura distanza”
descritto in seguito). Ogni pressione sul
pulsante+/–aumenta/diminuisce il va-
lore di 5 unità. Tenendo premuto il pul-
sante pulsante +/–si ottiene l’aumen-
to/diminuzione veloce automatico. Quan-
do si è vicini al valore desiderato comple-
tare la regolazione con singole pressioni.
Regolazione orologio
(TIME REG)
Questa funzione consente la regolazio-
ne dell’orologio.
Per regolare l’orologio, procedere come
segue:❒premere il pulsante MENUfino a
selezionare la voce TIME REG;
❒premere nuovamente il pulsante
MENU: la scritta TIMEe l’indica-
zione dell’orologio lampeggiano;
❒premere i pulsanti +/–per regola-
re l’ora.
L’orologio viene sempre visualizzato in
modalità 24h (24 ore).

VISUALIZZAZIONE LIVELLO
OLIO MOTORE
Inserendo la chiave elettronica nel di-
spositivo di avviamento il display visua-
lizza, per alcuni secondi, il livello olio
motore. Durante questa fase, per an-
nullare la visualizzazione e passare alla
videata successiva, premere il tasto
MENU.
In caso di insufficiente livello olio mo-
tore, sul display appare un messaggio
di avvertimento.
AVVERTENZA Per conoscere la cor-
retta quantità di olio motore, verificare
comunque sempre l’indicazione pre-
sente sull’astina di controllo (vedere pa-
ragrafo “Verifica dei livelli” nel capito-
lo “Manutenzione della vettura”).
AVVERTENZAPer essere certi della
corretta indicazione relativa al livello olio
motore effettuare il controllo con vettu-
ra posizionata su terreno in piano. Scadenza manutenzione
programmata
AVVERTENZAIl Piano di Manuten-
zione Programmata prevede la manu-
tenzione della vettura ogni 30.000 km
(oppure 18.000 mi); questa visualiz-
zazione appare automaticamente, con
chiave elettronica inserita nel dispositi-
vo di avviamento, a partire da 2.000
km (oppure 1.240 mi) dalla scadenza
della manutenzione. La visualizzazione
sarà in km o miglia a seconda dell’im-
postazione effettuata nell’unità misura.
Quando la manutenzione programmata
(“tagliando”) è prossima alla scadenza
prevista, inserendo la chiave elettronica
nel dispositivo di avviamento, sul display
apparirà un messaggio seguito dal nu-
mero di chilometri/miglia mancanti al-
la manutenzione della vettura. Rivolgersi
ai Servizi Autorizzati Alfa Romeo che
provvederanno, oltre alle operazioni di
manutenzione previste dal Piano di ma-
nutenzione programmata o dal Piano di
ispezione annuale, all’azzeramento di
tale visualizzazione (reset).
28
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

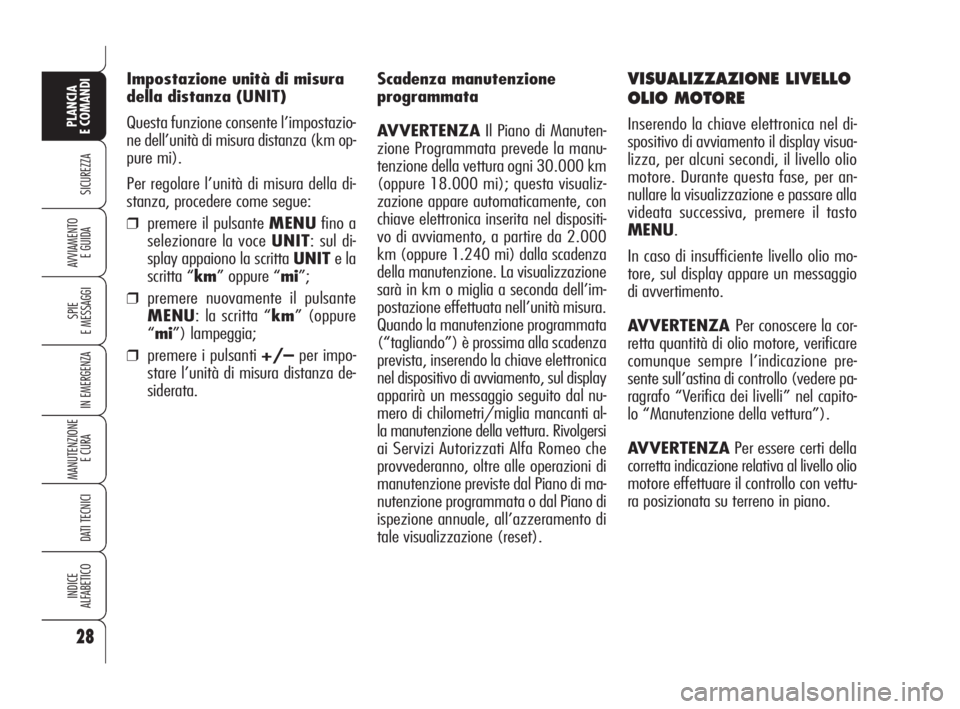

Impostazione unità di misura
della distanza (UNIT)
Questa funzione consente l’impostazio-
ne dell’unità di misura distanza (km op-
pure mi).
Per regolare l’unità di misura della di-
stanza, procedere come segue:
❒premere il pulsante MENUfino a
selezionare la voce UNIT: sul di-
splay appaiono la scritta UNITe la
scritta “km” oppure “mi”;
❒premere nuovamente il pulsante
MENU: la scritta “km” (oppure
“mi”) lampeggia;
❒premere i pulsanti +/–per impo-
stare l’unità di misura distanza de-
siderata.
