OBD port Alfa Romeo 159 2008 Libretto Uso Manutenzione (in Italian)

6
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
P P
L L
A A
N N
C C
I I
A A
E E
C C
O O
M M
A A
N N
D D
I I
CRUISE CONTROL ............................................. 76
PLAFONIERE.................................................... 78
COMANDI....................................................... 81
EQUIPAGGIAMENTI INTERNI ................................ 83
TETTO APRIBILE................................................. 93
PORTE ............................................................ 96
ALZACRISTALLI ELETTRICI ................................... 99
BAGAGLIAIO.................................................... 101
COFANO MOTORE ............................................. 105
PORTAPACCHI/PORTASCI ................................... 106
FARI ............................................................... 106
SISTEMA ABS .................................................. 108
SISTEMA VDC .................................................. 110
SISTEMA EOBD ................................................ 115
IMPIANTO PREDISPOSIZIONE AUTORADIO............. 116
ACCESSORI ACQUISTATI DALL'UTENTE .................. 117
INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI.................................... 117
SENSORI DI PARCHEGGIO................................... 118
SISTEMA CONTROLLO PRESSIONE PNEUMATICI
T.P.M.S. ........................................................... 122
RIFORNIMENTO DELLA VETTURA ......................... 125
PROTEZIONE DELL'AMBIENTE ............................. 127 PLANCIA PORTASTRUMENTI................................. 7
QUADRO STRUMENTI......................................... 8
SIMBOLOGIA.................................................... 10
SISTEMA ALFA ROMEO CODE .............................. 10
CHIAVE ELETTRONICA ........................................ 12
ALLARME......................................................... 17
DISPOSITIVO DI AVVIAMENTO............................. 19
STRUMENTI DI BORDO....................................... 21
DISPLAY MULTIFUNZIONALE................................ 25
DISPLAY MULTIFUNZIONALE RICONFIGURABILE ...... 30
SEDILI............................................................ 45
APPOGGIATESTA ............................................... 48
VOLANTE........................................................ 49
SPECCHI RETROVISORI ...................................... 50
CLIMATIZZAZIONE ............................................. 53
CLIMATIZZATORE MANUALE................................ 55
CLIMATIZZATORE AUTOMATICO
BI/TRIZONA.................................................... 58
RISCALDATORE SUPPLEMENTARE ......................... 69
LUCI ESTERNE .................................................. 70
PULIZIA CRISTALLI ............................................ 73

165
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
S S
P P
I I
E E
E E
M M
E E
S S
S S
A A
G G
G G
I I
LIQUIDO FRENI INSUFFICIENTE/
FRENO A MANO INSERITO.................................. 167
USURA PASTIGLIE FRENO.................................... 167
CINTURE DI SICUREZZA NON ALLACCIATE............... 167
AVARIA AIR BAG ................................................ 168
AIR BAG FRONTALI LATO PASSEGGERO DISINSERITI... 169
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE............................... 169
ECCESSIVA TEMPERATURA OLIO MOTORE .............. 170
INSUFFICIENTE PRESSIONE
OLIO MOTORE/OLIO DEGRADATO ........................ 170
INSUFFICIENTE RICARICA BATTERIA ...................... 170
INCOMPLETA CHIUSURA PORTE............................ 171
COFANO APERTO ............................................... 171
BAGAGLIAIO APERTO.......................................... 171
AVARIA SISTEMA DI INIEZIONE/
AVARIA SISTEMA EOBD ...................................... 171
AVARIA SISTEMA PROTEZIONE VEICOLO/
INIBIZIONE BLOCCASTERZO................................. 172
AVARIA ALLARME/TENTATIVO DI EFFRAZIONE/
CHIAVE ELETTRONICA NON RICONOSCIUTA ............ 172
POSSIBILE PRESENZA GHIACCIO SU STRADA .......... 173
PRERISCALDO CANDELETTE/
AVARIA PRERISCALDO CANDELETTE....................... 173
PRESENZA ACQUA NEL FILTRO GASOLIO ................ 174
INTERVENTO INTERRUTTORE INERZIALE BLOCCO
CARBURANTE................................................... 174
AVARIA SISTEMA ABS......................................... 175
AVARIA EBD...................................................... 175SISTEMA VDC................................................... 175
AVARIA HILL HOLDER......................................... 176
SISTEMA ASR (ANTISLITTAMENTO RUOTE) ........... 176
AVARIA LUCI ESTERNE........................................ 176
AVARIA LUCI STOP ............................................. 177
LUCI RETRONEBBIA............................................ 177
LUCI FENDINEBBIA............................................ 177
LUCI DI POSIZIONE/FOLLOW ME HOME ............... 177
LUCI ANABBAGLIANTI......................................... 177
LUCI ABBAGLIANTI............................................. 177
INDICATORE DI DIREZIONE SINISTRO ................... 177
INDICATORE DI DIREZIONE DESTRO ...................... 177
AVARIA SENSORE CREPUSCOLARE.......................... 178
AVARIA SENSORE PIOGGIA ................................... 178
AVARIA SENSORI PARCHEGGIO............................ 178
RISERVA COMBUSTIBILE – LIMITATA AUTONOMIA... 178
CRUISE CONTROL ............................................. 178
TRAPPOLA PARTICOLATO INTASATA ....................... 178
AVARIA SISTEMA ANTIPIZZICAMENTO CRISTALLI...... 179
INSUFFICIENTE LIVELLO LIQUIDO LAVACRISTALLO ... 179
VELOCITÀ LIMITE SUPERATA ................................ 179
AVARIA SISTEMA T.P.M.S. ................................... 179
VERIFICA PRESSIONE PNEUMATICI....................... 179
INSUFFICIENTE PRESSIONE PNEUMATICI ............... 180
PRESSIONE PNEUMATICI NON ADATTA
ALLA VELOCITÀ.................................................. 180

BAGAGLIAIO
APERTO
Su alcune versioni viene vi-
sualizzato un messaggio ed il simbolo
R(di colore rosso) sul display per se-
gnalare l’imperfetta chiusura del baga-
gliaio.
COFANO APERTO
(ove previsto)
Su alcune versioni viene vi-
sualizzato un messaggio ed il simbolo
S(di colore rosso) sul display per se-
gnalare l’imperfetta chiusura del cofano
motore.
171
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVARIA SISTEMA
DI INIEZIONE
(versioni diesel -
giallo ambra)
AVARIA SISTEMA
EOBD
(versioni benzina -
giallo ambra)
(a richiesta per
versioni/mercati
ove previsto)
Avaria sistema di iniezione
Inserendo la chiave elettronica nel di-
spositivo di avviamento la spia si ac-
cende, ma deve spegnersi a motore av-
viato.
Se la spia rimane accesa o si accende
durante la marcia segnala un non per-
fetto funzionamento dell’impianto di
iniezione con possibile perdita di pre-
stazioni, cattiva guidabilità e consumi
elevati.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sfor-
zi gravosi al motore o forti velocità. Ri-
volgersi il più presto possibile ad un Ser-
vizio Autorizzato Alfa Romeo.Avaria sistema EOBD
(a richiesta per versioni/
mercati ove previsto)
In condizioni normali, inserendo la chia-
ve elettronica nel dispositivo di avvia-
mento, la spia si accende, ma deve spe-
gnersi a motore avviato. L’accensione
iniziale indica il corretto funzionamento
della spia.
Se la spia rimane accesa o si accende
durante la marcia:
– a luce fissa (su alcune versioni uni-
tamente alla visualizzazione di un mes-
saggio sul display): segnala un malfun-
zionamento nel sistema di alimentazio-
ne/accensione/iniezione che potrebbe
provocare elevate emissioni allo scarico,
possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati. In queste
condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi
al motore o forti velocità. L’uso prolun-
gato della vettura con spia accesa fissa
può causare danni. Rivolgersi il più pre-
sto possibile ad un Servizio Autorizza-
to Alfa Romeo.
La spia si spegne se il malfunziona-
mento scompare, ma il sistema memo-
rizza comunque la segnalazione.
INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia (ove prevista) (od il simbolo sul
display) si accendono quando una o più
porte, o il bagagliaio o (ove previsto)
il cofano motore, non sono perfetta-
mente chiusi.
U´
S
R

AVARIA SISTEMA
PROTEZIONE
VEICOLO
(giallo ambra)
INIBIZIONE
BLOCCASTERZO
(giallo ambra)
Avaria sistema
protezione veicolo
L’accensione della spia (ove prevista)
(su alcune versioni viene visualizzato un
messaggio sul display) segnala l’ava-
ria del sistema di protezione veicolo: in
questo caso rivolgersi appena possibile
ai Servizi Autorizzati Alfa Romeo.
Inibizione bloccasterzo
La spia (ove prevista) si accende (su al-
cune versioni viene visualizzato un mes-
saggio sul display) all’estrazione della
chiave elettronica dal dispositivo di av-
viamento in caso di spegnimento della
vettura in velocità.
AVARIA ALLARME
(ove previsto)
(giallo ambra)
TENTATIVO DI
EFFRAZIONE
(giallo ambra)
CHIAVE ELETTRONICA
NON RICONOSCIUTA
(giallo ambra)
Avaria allarme
L’accensione della spia (ove prevista) (su
alcune versioni viene visualizzato un mes-
saggio sul display) segnala un’anomalia
al sistema di allarme. Rivolgersi appena
possibile ai Servizi Autorizzati Alfa Romeo.
Tentativo di effrazione
L’accensione della spia (ove prevista) (su
alcune versioni viene visualizzato un mes-
saggio sul display) segnala un tentativo
di effrazione. Rivolgersi appena possibile
ai Servizi Autorizzati Alfa Romeo. – a luce lampeggiante: segnala la
possibilità di danneggiamento del cata-
lizzatore (vedere “Sistema EOBD” nel
capitolo “Plancia e comandi”). In caso
di spia accesa con luce intermittente oc-
corre rilasciare il pedale acceleratore,
portandosi a bassi regimi, fino a quan-
do la spia smette di lampeggiare; pro-
seguire la marcia a velocità moderata,
cercando di evitare condizioni di guida
che possono provocare ulteriori lampeggi
e rivolgersi il più presto possibile ad un
Servizio Autorizzato Alfa Romeo.
172
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa o
lampeggiante, rivolgersi il più
presto possibile ai Servizi Auto-
rizzati Alfa Romeo. La funziona-
lità della spia
Upuò essere ve-
rificata mediante apposite appa-
recchiature dagli agenti di con-
trollo del traffico. Attenersi alle
norme vigenti nel Paese in cui si
circola.
>Y

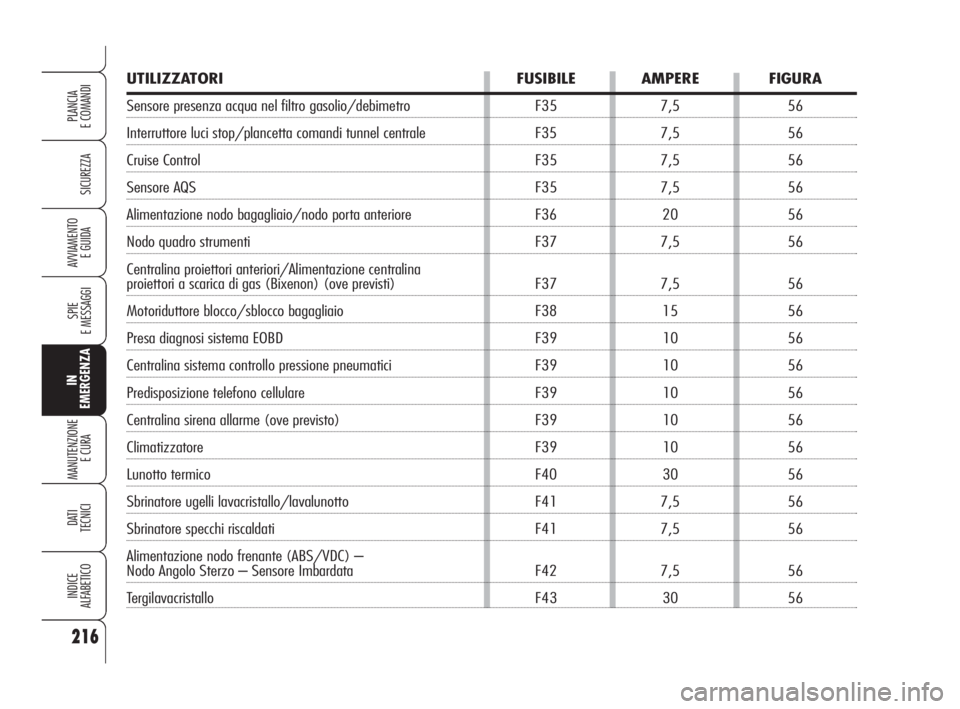

UTILIZZATORI FUSIBILE AMPERE FIGURA
Sensore presenza acqua nel filtro gasolio/debimetro F35 7,5 56
Interruttore luci stop/plancetta comandi tunnel centrale F35 7,5 56
Cruise Control F35 7,5 56
Sensore AQS F35 7,5 56
Alimentazione nodo bagagliaio/nodo porta anteriore F36 20 56
Nodo quadro strumenti F37 7,5 56
Centralina proiettori anteriori/Alimentazione centralina
proiettori a scarica di gas (Bixenon) (ove previsti) F37 7,5 56
Motoriduttore blocco/sblocco bagagliaio F38 15 56
Presa diagnosi sistema EOBD F39 10 56
Centralina sistema controllo pressione pneumatici F39 10 56
Predisposizione telefono cellulare F39 10 56
Centralina sirena allarme (ove previsto) F39 10 56
Climatizzatore F39 10 56
Lunotto termico F40 30 56
Sbrinatore ugelli lavacristallo/lavalunotto F41 7,5 56
Sbrinatore specchi riscaldati F41 7,5 56
Alimentazione nodo frenante (ABS/VDC) –
Nodo Angolo Sterzo – Sensore Imbardata F42 7,5 56
Tergilavacristallo F43 30 56
216
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

293
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

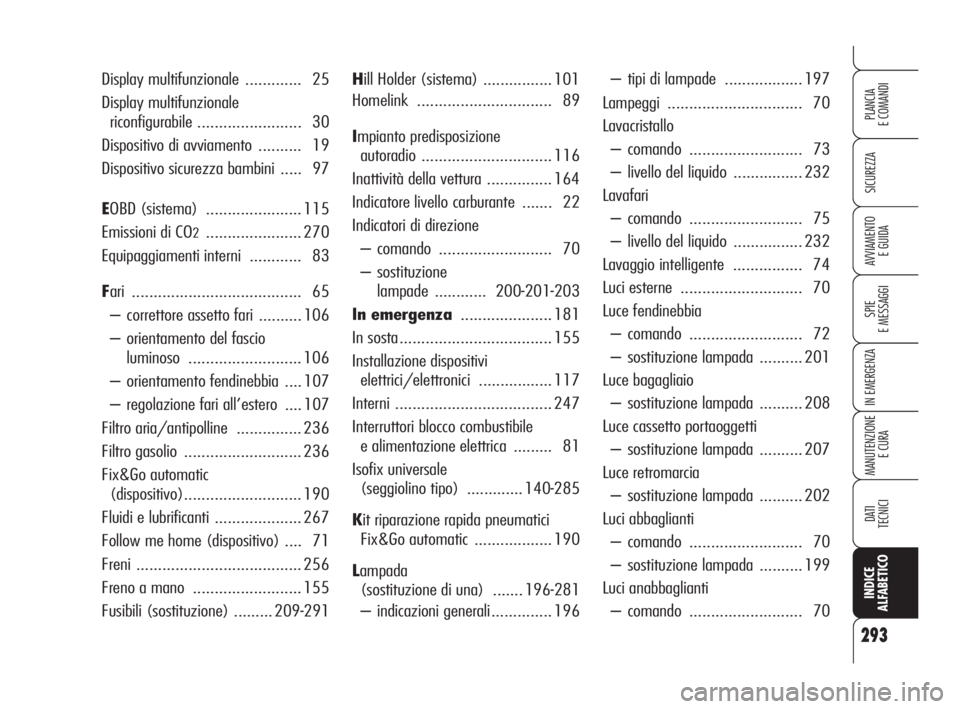

Hill Holder (sistema) ................ 101
Homelink............................... 89
Impianto predisposizione
autoradio.............................. 116
Inattività della vettura ............... 164
Indicatore livello carburante ....... 22
Indicatori di direzione
– comando .......................... 70
– sostituzione
lampade ............ 200-201-203
In emergenza ..................... 181
In sosta................................... 155
Installazione dispositivi
elettrici/elettronici ................. 117
Interni .................................... 247
Interruttori blocco combustibile
e alimentazione elettrica ......... 81
Isofix universale
(seggiolino tipo) ............. 140-285
Kit riparazione rapida pneumatici
Fix&Go automatic .................. 190
Lampada
(sostituzione di una) ....... 196-281
– indicazioni generali.............. 196– tipi di lampade .................. 197
Lampeggi............................... 70
Lavacristallo
– comando .......................... 73
– livello del liquido ................ 232
Lavafari
– comando .......................... 75
– livello del liquido ................ 232
Lavaggio intelligente ................ 74
Luci esterne ............................ 70
Luce fendinebbia
– comando .......................... 72
– sostituzione lampada .......... 201
Luce bagagliaio
– sostituzione lampada .......... 208
Luce cassetto portaoggetti
– sostituzione lampada .......... 207
Luce retromarcia
– sostituzione lampada .......... 202
Luci abbaglianti
– comando .......................... 70
– sostituzione lampada .......... 199
Luci anabbaglianti
– comando .......................... 70 Display multifunzionale ............. 25
Display multifunzionale
riconfigurabile........................ 30
Dispositivo di avviamento .......... 19
Dispositivo sicurezza bambini ..... 97
EOBD (sistema) ...................... 115
Emissioni di CO
2...................... 270
Equipaggiamenti interni ............ 83
Fari ....................................... 65
– correttore assetto fari .......... 106
– orientamento del fascio
luminoso.......................... 106
– orientamento fendinebbia .... 107
– regolazione fari all’estero .... 107
Filtro aria/antipolline ............... 236
Filtro gasolio ........................... 236
Fix&Go automatic
(dispositivo)........................... 190
Fluidi e lubrificanti .................... 267
Follow me home (dispositivo) .... 71
Freni ...................................... 256
Freno a mano ......................... 155
Fusibili (sostituzione) ......... 209-291

295
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Sostituzione lampada
interna ..........................205-289
Specchi retrovisori .................... 50
Spie e messaggi ................. 165
Sterzo .................................... 256
Strumenti di bordo ................... 21
Tappo serbatoio combustibile ..... 126
Targhette
– dati identificazione ............. 250
– vernice carrozzeria ............. 251
Telecomando a radiofrequenza:
omologazioni ministeriali ......... 271
Tendina riparo sole ................... 88
Tergicristallo
– comando .......................... 73
– spazzole ........................... 243
– spruzzatori ........................ 244
Tergilunotto ............................. 276
Tetto apribile ........................... 93
T.P.M.S. (sistema) ................... 122
Traino della vettura ................... 221
Traino di rimorchi
– installazione gancio
di traino ........................... 159Trasmettitori radio
e telefoni cellulari ................... 117
Trasmissione ........................... 255
Trasportare bambini
in sicurezza ........................... 135
Tubazioni in gomma ................. 243
Vano porta bicchieri ................. 87
Vano passaggio sci ................... 84
Vano portaocchiali .................... 87
Vano portaoggetti ............. 88-274
VDC (sistema) ......................... 110
Velocità massime ..................... 263
Verifica dei livelli ...................... 228
Vernice ................................... 246
Vetri (pulizia) .......................... 247
Volante (regolazione) ............... 49 Safe lock (dispositivo)............... 14
Sedili..................................... 45
Seggiolini
(idoneità per l’utilizzo) ........... 138
Sensore fari automatici ............. 71
Sensore pioggia ....................... 74
Sensori di parcheggio ............... 118
Sicurezza............................ 129
Simbologia............................. 10
Sistema ABS ........................... 108
Sistema Alfa Romeo CODE ........ 10
Sistema ASR ........................... 112
Sistema EOBD ......................... 115
Sistema Hill Holder .................. 111
Sistema MSR .......................... 114
Sistema S.B.R. ........................ 131
Sistema T.P.M.S. ...................... 122
Sistema VDC ........................... 110
Sollevamento della vettura ........ 220
Sospensioni............................ 256
Sostituzione fusibili ............ 209-291
Sostituzione ruota .................... 183
Sostituzione lampada
esterna ..........................196-286
